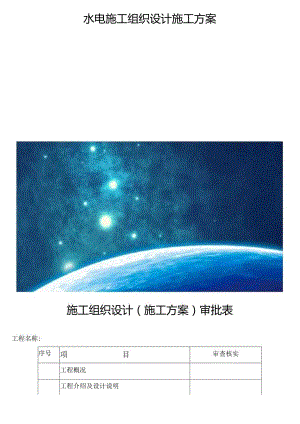

水电施工组织设计施工方案.docx

水电施工组织设计施工方案施工组织设计（施工方案）审批表工程名称:序号项目审查核实工程概况工程介绍及设计说明技术交底工程备料技术施工措施工程用工计划材料计划表施工进度表审评意见编*711'J制单位（签章）年月日审批单位（签章）年月日施工方案一、工程概况：本工程是湖南通信枢纽楼，位于湖南省，由某分公司负责筹建实施，占地面积为，总建筑面积，地下一层，地上十五层，建筑高度，属高层建筑一类工程，地下室设地下人防设备层。一层门厅，二层报告厅，三层餐厅，四至七层客房，八至十二层办公室，卜三层智能网设备层，卜四层数据中心，卜五层计费中心。由某设计研究总院设计，由某建筑公司施工。二、工程介绍及说明、电部份本大楼总装机容量为，计算有效功率为，大楼低压配电采用放射式与树干式相结合的方式。对重要的用电负荷，采用电缆放射式供电。一级负荷，采用双回路供电（如机房、电梯、消防，精密空调、通风、排污）在最末端，配电箱双电源自动切换，一级负荷，供电采用耐火电缆。一般负荷采用阻燃电缆敷设于大楼电缆井及地下室电缆桥架内,穿地下室人防堵电缆设置防爆套管。大楼地下室从室外变电间引至强电井桥架采用X。其于水平部份采用X。从主桥架至空调控制室采X。强电井内垂直桥架采用X。地下室设有空调、消防、生活水泵及配电控制屏。设有水箱、水池、排污及控制开关箱。地卜.室照明设有公共照明一般照明、应急照明。每层强电井内设有照明开关总箱，屋顶设有排风、空调、电梯、开关控制箱。大楼每层设有一般照明筒灯.，过道走廊，楼梯间设有应急照明疏散灯、指示灯。都由照明开关控制，至三层房内有二次装修部份只留开关插座盒及预埋线管。其于房间设有日光灯，格栅灯及插座。四至七层为客房部，每间房内设置开关箱，水房设置插座箱。客房内设置床头控制柜、壁灯、吸顶灯及花灯和插座。卫生间内设变压器隔离插座及照明风扇。八至十二屋为办公室及设备机房主要是一般照明的平灯座、筒灯、房间日光灯、格栅灯、插座和控制箱，要进行二次装修的房间只预留盒子和线管。十三至十五层为设备仪器室，设有开关箱、照明，公共场所设筒灯和一般白炽灯，房间设有日光灯和格栅灯。所有强电井内开关箱明敷设，其于开关箱暗设，过道内设有电线电缆桥架。照明采导线穿钢管暗敷设。插座电源采用导线穿暗敷设。动力采用供电，照明采用供电。过道楼梯间采用声控开关，其于采用跳板暗开关。、防雷接地部份本大楼按二级防雷建筑物进行防雷设计，用巾镀锌无钢。在屋顶设置X,避雷带防直击雷，屋面所有金属物均与避雷带焊，接通。引下线利用建筑物柱内主筋引下，外墙X镀锌扁铁作板，距明沟散水以外。从一层起每隔二层建筑物外侧，结构梁焊通，从八层底板起每二层做侧面避雷带，所有建筑物外墙，金属窗、金属构件，设备均与建筑物均压环和侧面避雷带焊接。外墙避雷带利用梁柱钢筋，电得装置接地仪得设备系统接地与防宙接地系统共用。接地电阻不大于欧。本大楼接地利用基础钢筋自然接地。在地下室强电井设置等电位连接板O0强弱电井各设一根X铜排作等电位，联结干线与大楼等电位连接板O连接。地下室配电屏接地叮接地网连接。、给水热水卫生工程部份给水：由市政自来水主管引入，装水表及阀门各一个，在建筑物外圈安镀锌管，环管与消防共用，地下室设有消防水池和生活水池屋面设置.水箱，一至三层用市政自来水，四层以上由屋顶水箱供水。水泵房设屋面水箱由地下室生活泵供水。大楼主要用水是厕所、面盆、洗手池、明房、水房、拖把池用水。每根主管开梯设置阀门一个。给水管道采用热熔接明设，所有穿外墙壁及水池安放柔性套管。室内过墙和穿楼板安放防水套管。主水立管每设一个伸缩带，预留住宅区生活用水管道。热水：地卜.室设置热水机组二台，四台热水泵，屋面设不锈钢波纹水箱，与热水机组循环供给，水温°。管道采用热水热溶接明设。一至三层主热水管上设置减压阀个。每主管设管伸缩4。热水主要供面盆及浴盆。主管开梯设置热水阀一个，热水水箱及热水管道保温采用聚氨脂泡沫塑料瓦块，包铁丝塑料和玻璃布，而上刷油漆。排水卫生：排水采用管，室外采用砂排水管，室内与室外，排水汇总处设检查井。主立管每二层设置检查口，每层设伸缩行阻火圈。未出屋面的排水管设吸气阀，厨房排水出外墙设隔电器。一至二层设有公共卫生间，男女厕所。每层大便器个，面盆个，设有地漏，男厕所设有小便斗个和拖把池一个。三层厨房设有洗菜池和水池地漏排水。四至七层，每层客房十四间，每间内设座式马桶和而盆浴盆及地漏排水。八至十二层，每层卫生间二个，设有大便曙面盆、浴盆、地漏排水。十二至十五层，每层卫生间一个设三、技术交底、电器部份施工安装人员进场后熟悉设计图纸及有关规程，如有疑问或建议应及时提出，在征得设计部门具体答复和签证后方可施工。根据设计图纸或规程，标出主、干线路及主要电器设备在建筑物中的实际位置。土建预留、预埋，在基础，地面墙壁及屋面等处的电气筑路，接线盆、开关箱等应按设计尺寸配合土建作好预埋、预留工作。所有电器材料、设备及附件的加工、制作品认真清点检查，不合格产品不用，所有产品必须具有出厂证明及检验合格证。严格按有关规范敷设电气线路。电缆过人防墙必须预留防爆套管，一定要按图及说明施工，导线穿管不接头，电线线路分颜色，金属穿线首穿线前穿塑料护套，并作好接地。所有灯具开关、开关箱、插座牢固可靠，位置正确，标高一致，对木质、金属件应进行必要防腐，防锈处理。按设计或规程做好电气设备线路的工作接地，保护接地，防雷接地及电阻测量，相间接地与相间电阻不应低于Q接地电阻不大于欧姆。各种材料进场后严格检查、试验，排除不合格产品混入，并认真保管，防止损坏。易坏仪表设备安装完毕后必须作保护措施。施工人员进入工地必须戴好安全帽，穿好工作服，穿绝绿鞋或软底鞋。并掌握几门或一门触电急救法和人工呼吸法。工作扶梯必须放稳放牢，人字梯必须扣好安全钩，使用电动工具必须可靠接地。在雷雨天气有可能危及人身安全时，高空作业应停止工作,做到文明施工，工作现场整洁，作好防火防触电等安全措施。、水承部份、施工安装人员进场后熟悉设计图纸及有关规程，如有疑问或建议应及时提出，在征得设计部门具体答复和签证后方可施工。根据设计图纸或规程标出，主水管道、水泵设备在建筑物中的实际位置和标高。在基础地面、墙壁、顶棚等处的给水，排水管道和面盆、浴盆、大便器、拖把池、洗手池、地漏的排水管道应按设计尺寸实际位置，配合上建作好预留预理工作。对所有的套管、构件在安装前必须作防腐防锈处理，各种安装材料都必须具有出厂证明检验合格证，严格检查、试验、排除不合格产品混入，不合格产品不安装。安装材料妥善保管，防止损坏，所有使用的工具安全完好，不合格者不凑合使用。四、备料、采购人员根据现场技术人员提供的材料，计划表按说明要求备好各种材料，保证质量、数量、各种产品型号、规格、品牌不自作主张一定按照设计及甲方监理方的要求。对各种材料必须正规厂家生产，并且要有产品合格证检验报告，对主要产品送检室检验,检验合格后方可进入仓库。按照现场施工进度，根据施工员要求分批进入。、材料进入工地，申请甲方和监理验收签证，在征得同意后方可入库。、材料进入仓库，保管员必须做好进场登记验收，各种产品认真检查，要求包装完整，有产品生产厂家、产品合格证、产品检验合格报告，各种证件齐全方可入库，做到各种产品设备层层把关，防止劣质产品进入工地，保鉴定员对各种材料成品或半成品分类保管，对易碎、不能受潮产品，采取一定的保护措施。对于产品必须由厂家定做的一定不能影响工程进度，采购员应与生产厂家签定供货合同保证按质按量完成供货。五、施工技术措施、防雷接地施工人员熟悉图纸根据设计要求。本大楼接地是利用底层外围桩柱梁钢筋防雷接地。每桩柱二根钢筋用钢筋叮地脚梁四根以上主梁钢筋焊接连通。焊接长度不应少于，焊缝饱满平正。根据规范接地网要求地卜.地脚梁X主钢筋焊通。主梁钢筋用钢筋连接。连通焊接长度，根引卜.线，引下线是利用四根柱主钢筋引卜.，桩四根主钢筋与地卜.主梁钢用小钢筋焊接连度，焊接长度，根引下柱在各处焊一根长的镀锌扁铁作板连接用，焊接长度。在每根引卜.柱处各焊一块测试板，测试板为XX,测试板背面焊二根。钢筋与柱钢筋焊接，正面焊X镀锌、螺丝、螺母一套。一、三、五、七、八至十六层，设均压环，均压环外围主梁四根小钢筋用小钢筋焊接连通，八层以上每层底板筋X与均压环用根,焊接作避雷网。所有引下柱主钢筋与均压环用巾钢筋焊接连通，屋面防雷用力镀锌元钢沿屋面外围及女儿墙敷设，屋面中间避雷带镀锌无钢暗设在屋面。八层以上每层利用外梁作防雷带敷设。屋面防雷带支撑采用小镀锌无钢弯成度。预埋碎中，出屋面，弯曲焊接长度，支撑间距，转角处，避雷带焊接前先把钢筋用卷扬机拉直。双面焊，焊缝饱满平正，支撑间距均匀牢固，高矮致，平行垂直。一层土建施工碎完毕后，在测试主要用接地摇表，摇测。接地电阻不大于。，于达不到设计要求必须在建筑物外围增设接地极与板连接，定要达到设计要求为止。在强电井内设置等电位箱，在强弱电井内各设一根X铜等电位干线固在桥架角钢上，从顶至下明设。、电器部份桥架、线管、接线盒。大楼低压配电采用放射式叮树干式相结合的方式对重要的用电负荷采用电缆放射式供电。级负荷采用双回路供，在最末端配电箱双电源自动切换。如（机房电梯消防精密，空调通风、排污）。一级负荷供电采用耐火电缆一般负荷采用阻燃电缆敷设于大楼电缆井及地下室电缆桥架内。穿地下人防墙电缆设置防爆套管。防爆套管设置三道防水翼环中间用油麻沥青填缝C桥架位置正确，安装牢固，桥架每设置固定吊架X角铁。吊由钢筋螺杆，桥架连接件螺丝齐全，安装平正，桥架叮线管开梯用开扎器开眼，用固定钢锁扣锁口与管子连接。所有桥架接地连接线采用多股导线连接。桥架与开关箱进线电缆采用开孔信开眼，安金属锁扣金属软管连接。照明强井内照明开关箱为明敷设，其于全部暗设在墙内，照明及共用电源全部用钢管穿线暗敷在墙顶板内，插座穿管敷设于墙顶险内。强电井每层顶下部安总的接线盒一个X,所有照明插座导线全部进入接线盒，再由接线盒引至照明开头箱。每层各回路电源从每层开头箱内穿金属线管缆桥架内敷设。每层过道至强电井设X铁桥架，全属线管采用专用接头及弯头配件用专用工具压紧，管子接好后用胶带封接头口，以防碎进入，管子敷设在楼板，底筋与面筋中间并用铁丝扎好以防捣碎时线管走动。楼板顶装灯处设置接线盒，接线盒内用泡沫填满并用胶带封口，固定在底板模板上用钉子、扎丝孔好。线管进入接线盒采用金属锁扣连接，用胶带封口，线管与接线盒接用胶带封严防水泥进入。灯具、开关、插座盒、接线盒位置正确，管子大小应符合设计要求，在剪力墙安管子和接线盒（开关插座盒）只预留XX泡沫用胶带封严，固定在墙主钢筋上用轧丝扎牢，管子进接线盒或开关箱封口，用轧丝固定在钢筋上。模板拆掉后必须马上清理开关、插座及接线盒的碎，暗设在墙内的开关箱先用木板钉制各种规格的开关箱，直寸周边大的木盒，木盒内填满泡沫，进入木盒内的电线管用胶带封口并固定在木盒内，线管进入接线盒及木盒内不能超过。但管子必须进盒子内，开关、插座盒不用无底盒。暗敷管道距碎外表大于，线管弯曲半径大于。线管弯曲必须使用弯曲器，金属线管接地采用专用抱箍螺丝，用软线连接。开关箱、配电屏安装配电屏基础采用槽钢用地脚螺丝固定与接地网X镀锌扁铁连接。配电屏与基座采用X用镀锌螺栓连接，并用导线连接，屏与屏之间安装平整，紧贴墙面按图纸编好编号，明装配电箱，采用eX膨胀螺丝紧贴墙面安装。暗装开关箱，先把预埋眼清理干净，用水泥砂浆找平，箱体出墙面，（先装空箱，待穿线后再安元件）线管进入开关箱，用开孔器开眼金属锁扣锁口。开关箱安装前，用平水仪每层把平水确定再根据平水安装开关箱,安装完毕后，用塑料胶带包封好，以防损坏油漆。电缆电线空管敷设O电缆放线时，用放线架子放线，放线前检查电缆外绝缘无损坏，用Q表摇测绝缘并编号，穿越套管放置塑料护口，严防电缆绞拧，不野蛮施工。在桥架内摆放整齐并且电缆编号。电缆进入开关箱先用开孔器开孔，用金属软管锁口进箱，做到外面看不到电缆，锁口接头牢靠紧固。垂直电缆每米一个固定点，进入接线盒或开关箱有一个固定点。电缆终端头先用绝缘胶带分根包扎，封住电缆外层，端口然后用粘性绝缘胶带包扎二层，包扎长度电缆端头外层绝缘电缆导线用红、绿、黄、蓝、黑分根包扎，包扎后外观美观平整严实。配电屏及配电箱接线采用接线端连接，多股导线搪锡，线端子导线压紧牢靠。导线排扎整齐，地线接触牢靠，金属外壳接地可鸵。导线穿线前清理干净所有的接线盒，线管端口穿好护口。线管内如发现有水，用钢丝扎上棉布在管来回穿动，使管内干燥为止，导线穿线用钢丝引线，不野蛮施工，线管内不接头，导线不绞拧。以上电线电缆接开关和设备采接线端子压接。以内单根导线进开关和设备采用直接压接，多股导线、以内导线拧紧搪锡后与设备器具端子连接。接线盒内接线头每相多根导线先拧紧再用单独根导线绞扎紧，绞扎不少于屋，扎后端头导线封头。接线后应端头整齐，绞扎均匀紧固，导线火灾一般是用电负荷大。导线过载和接头绞扎不紧产生电阻影响通电量，致使接头发热发生火灾。接头先用绝缘带包扎二层后用绝缘胶带封端包扎二层，在接线盒内各接线头与接线头保持定距离。导线的绝缘电阻值小，主要是导线绝缘损坏未包扎好，线管内有水或接头进水降低绝缘，致使电阻值小。导线穿完接线后，相间及相对地对零用Q表进行绝缘摇测，摇测电阻不小TQo灯具安装，风扇安装顶上留有预留盒的灯具，应先将接线盒清理干净，用软线穿玻J离纤维绝缘管接出，接线盒至灯具盖板盖平，连接软线不小于，电梯间首道井及公共照明的平灯座采用接线盒盖板带灯座，对于吸顶的吸顶灯用。溺料膨胀管不少于三个固定。对于吸顶花灯及大型灯具重量大于采用X膨胀螺丝不少于四个固定。嵌入式格栅日光灯X采用四角用X带钩的膨胀用铜线吊固，与吊顶板平整。吸顶式日光灯、安装先用墨线在顶棚师线，再安装每盆灯平行或垂直。每盏灯有两个固定点。安装固定牢匏吸顶平整。房间风扇安装用小风管接出至排风井，风扇四周固定在吊顶上不少于个螺丝。疏导灯指示灯距地以下，灯具外壳可靠接地。开关插座安装安开关插座前，用水平仪定出水平高度，盒内清理干净，导线理直，按左零右相，三眼插座上接地眼必须与地线连接，相线进开关。导线进开关插座接线柱拨导线绝缘层适中，开关插座盒内，开关、插座间不串接。安装高度一致上下垂直与墙面平整牢固。、给排水、卫生部份冷热水所有处境进屋采用柔性防水套管，室内采用刚性套管过人防墙采用人防专用套。在以内套管采用大两级预留。在以上包括采用大级预留套管。热水管采用人二级预留套管以内套管壁厚，以外套管壁厚在以上，两道翼环，一道法兰片，翼环宽度，厚度。防爆套管采用三道翼环，翼环两面焊平，内外防锈油漆二遍。套管安装前，先把地下室标高掌握，用墨线弹水平线，根据轴线位置尺寸，标出安装位置安装。套管安装在墙内应用好钢筋固定在梁柱钢筋上防止碎振动机棒打动。套管内用纸塞严，碎捣完拆模后，套管马上清理干净，外墙套管及水池套管，管道安装时用橡胶条填充，用法兰片螺丝压紧在水池伸缩墙处的柔性防水套管。采用二个套管内外安装，防止水池沉降，漏水。防水刚套管采用油床水泥填充。室内套管高出地而，室外主管道焊接距正负零负安装。安装焊缝饱满、平整、预留梯口正确，口径规格位置符合图纸设计要求。阀门管道直线安装位置正确，室内采用管道热熔接，管道熔接时，检查管道接口用抹布干净，用修口器把接口修平，管道发热致熔点后在秒钟以内管道相接，管道中开梯阀门位置正确，焊口平整，主管支承间距以内，包括、。以上间距，横管以内（包括）间距。主管承口外侧与饰面距离控制在一之间。在主体工程竣工验收认可后施工。有给排水管的墙、地面，要求先充筋并粉平，做好阴阳角后，再安装给排水至主管。支管安装等土建饰而完毕后方可安装。给水热水管主管每设置型伸缩节给水管，一层至三层由市政供水，四层以上由屋面：次供水，应防止管道安装中大小颠倒。热水管是由机房供水至屋面水箱，由水箱至各层用水点循环到机房，循环供给水温在度，管道和水箱采用聚氨脂泡沫瓦块，板块上扎塑料布和玻璃纤维布，油漆保温。管道安装完毕后，管道最未端不封口用自来水冲洗管道，待未端排出清水为止。排水管安装采用胶接主管底层设置检查口，检查口距地面，主管在楼层转弯，设置检查口或清扫口,三通采用须水三通.公共卫生间排水横主管端头设置清扫口，管道井内管道支承间距，横管支承间距。在管道井内管道在每层开梯三通上方安伸缩节一个。在主管穿过楼板，固定支承安在楼板下时，伸缩节安在三通以下。横管坡度，所有卫生间排水及地漏设置存水弯，并且在水弯带门以便检查。安装时，管口用细齿钢锯锯平，管口用刮刀刮平刮光。用抹布清理管口与管件干净，用油刷陪胶粘剂，涂刷被粘接插口外侧及粘接承口内侧时应轴向涂刷，动作迅速，涂抹均匀。涂刷的胶粘剂适量，不漏涂或涂抹过厚。冬季施工时先涂承口后涂插口。承插口涂刷粘剂后立即找正方向，将管子插入承口，使其准直，再加挤压粘胶后保持静待一防止接口滑脱，冬季施工固化时间适当延长.所有穿楼板及接R生器具的排都安放止水环穿越楼板孔洞，先吊模，再用毛刷，用水清洗上水泥浆，用碎石碎严密捣实。套管或管/周围水泥高出原地坪阻水圈。安装后各种卫生洁具排水I用布堵好以防水泥杂物堵塞。卫生洁具安装：厕所洁具安装前，厕所地面道先把建筑落灰用凿子清理干净，用水冲洗，用刷子上水泥浆，用：水泥、砂、防潮粉，粉面压光，厕所低于外楼面。水泥砂装上墙，厕所地面平楼面水泥砂浆法兰副法丝副法兰副法丝副法兰副离心水泵台排污泵台配电屏安装台配电屏安装（软）台配电屏安装台配电屏安装（主双）台配电屏安装台开关箱台材料表开关箱（双电）台开关箱（双电）台开关箱冷却塔台开关箱送风台开关箱台开关箱台开关箱（双电）台开关箱（风机）台开关箱照明台电缆X电缆X电缆X电缆X电缆XX电缆XX电缆XX电缆XX电缆X材料表电缆X电缆X电缆X电缆X电缆X电缆X电缆X钢管钢管钢管钢管钢管半硬管半硬管导线导线导线导线导线灯具、花灯套材料表筒灯套防水防尘灯套白炽灯套壁灯三吸顶灯套无栅灯吸顶套荧光灯三荧光灯三嵌入式格栅灯X套疏散灯指示灯套应急灯套安全出口灯套开关（钥匙开关）套开关单联套开关双联套开关三联套开关双联双控套开关声控套隔离变压器插座套单相插座五眼套材料N门铃套风扇台接线盒个开关插座盒个水位控制器套防爆穿墙套管个您可能对下面产品会感兴趣:1.ftWI：侨料制作.与管理软件脏时用电设计计算软件胞工安全验算软件标制作与管理软件络计划岷制制作软件旅工平面图布打软件电力工程资料软件轮软件“建邦繇理工程仲钠结构1.科次计图纸及效果图大全别野世冲图纸以如来图入全，内装BM¾格及效果图大伞章观园林设计贲料是由业内资深人士新兴祖建而成.主营项目：为建筑行业信息化应用提供一系列解决方案,业务方向为两大块：.行业性站点（），为it筑从业人士提供交流媒乐.我派下找、软件使用、资科杳询、供求信&发布等网将服务，it筑软件开发O.为建筑单位、随工现场开发应用软件.“好创意好MiS”宜是公司但导的人文文化.我们注至人A3即：好品触注费员工品味，尊重员工创的即：好创意.-.分隔.分隰水电施工组织设计施工方案施工组织设计（施工方案）审批表工程名称:序号项目审查核实工程概况工程介绍及设计说明技术交底二、工程介绍及说明、电部份本大楼总装机容量为，计算有效功率为，大楼低压配电采用放射式与树干式相结合的方式。对重要的用电负荷，采用电缆放射式供电。一级负荷，采用双回路供电（如机房、电梯、消防，精密空调、通风、排污）在最末端，配电箱双电源自动切换，一级负荷，供电采用耐火电缆。一般负荷采用阻燃电缆敷设于大楼电缆井及地下室电缆桥架内,穿地下室人防堵电缆设置防爆套管。大楼地下室从室外变电间引至强电井桥架采用X。其于水平部份采用X。从主桥架至空调控制室采X。强电井内垂直桥架采用X。地下室设有空调、消防、生活水泵及配电控制屏。设有水箱、水池、排污及控制开关箱。地卜.室照明设有公共照明一般照明、应急照明。每层强电井内设有照明开关总箱，屋顶设有排风、空调、电梯、开关控制箱。大楼每层设有一般照明筒灯.，过道走廊，楼梯间设有应急照明疏散灯、指示灯。都由照明开关控制，至三层房内有二次装修部份只留开关插座盒及预埋线管。其于房间设有日光灯，格栅灯及插座。四至七层为客房部，每间房内设置开关箱，水房设置插座箱。客房内设置床头控制柜、壁灯、吸顶灯及花灯和插座。卫生间内设变压器隔离插座及照明风扇。八至十二屋为办公室及设备机房主要是一般照明的平灯座、筒灯、房间日光灯、格栅灯、插座和控制箱，要进行二次装修的房间只预留盒子和线管。十三至十五层为设备仪器室，设有开关箱、照明，公共场所设筒灯和一般白炽灯，房间设有日光灯和格栅灯。所有强电井内开关箱明敷设，其于开关箱暗设，过道内设有电线电缆桥架。照明采导线穿钢管暗敷设。插座电源采用导线穿暗敷设。动力采用供电，照明采用供电。过道楼梯间采用声控开关，其于采用跳板暗开关。、防雷接地部份本大楼按二级防雷建筑物进行防雷设计，用巾镀锌无钢。在屋顶设置X,避雷带防直击雷，屋面所有金属物均与避雷带焊，接通。引下线利用建筑物柱内主筋引下，外墙X镀锌扁铁作板，距明沟散水以外。从一层起每隔二层建筑物外侧，结构梁焊通，从八层底板起每二层做侧面避雷带，所有建筑物外墙，金属窗、金属构件，设备均与建筑物均压环和侧面避雷带焊接。外墙避雷带利用梁柱钢筋，电得装置接地仪得设备系统接地与防宙接地系统共用。接地电阻不大于欧。本大楼接地利用基础钢筋自然接地。在地下室强电井设置等电位连接板O0强弱电井各设一根X铜排作等电位，联结干线与大楼等电位连接板O连接。地下室配电屏接地叮接地网连接。、给水热水卫生工程部份给水：由市政自来水主管引入，装水表及阀门各一个，在建筑物外圈安镀锌管，环管与消防共用，地下室设有消防水池和生活水池屋面设置.水箱，一至三层用市政自来水，四层以上由屋顶水箱供水。水泵房设屋面水箱由地下室生活泵供水。大楼主要用水是厕所、面盆、洗手池、明房、水房、拖把池用水。每根主管开梯设置阀门一个。给水管道采用热熔接明设，所有穿外墙壁及水池安放柔性套管。室内过墙和穿楼板安放防水套管。主水立管每设一个伸缩带，预留住宅区生活用水管道。热水：地卜.室设置热水机组二台，四台热水泵，屋面设不锈钢波纹水箱，与热水机组循环供给，水温°。管道采用热水热溶接明设。一至三层主热水管上设置减压阀个。每主管设管伸缩4。热水主要供面盆及浴盆。主管开梯设置热水阀一个，热水水箱及热水管道保温采用聚氨脂泡沫塑料瓦块，包铁丝塑料和玻璃布，而上刷油漆。排水卫生：排水采用管，室外采用砂排水管，室内与室外，排水汇总处设检查井。主立管每二层设置检查口，每层设伸缩行阻火圈。未出屋面的排水管设吸气阀，厨房排水出外墙设隔电器。一至二层设有公共卫生间，男女厕所。每层大便器个，面盆个，设有地漏，男厕所设有小便斗个和拖把池一个。三层厨房设有洗菜池和水池地漏排水。四至七层，每层客房十四间，每间内设座式马桶和而盆浴盆及地漏排水。八至十二层，每层卫生间二个，设有大便曙面盆、浴盆、地漏排水。十二至十五层，每层卫生间一个设由钢筋螺杆，桥架连接件螺丝齐全，安装平正，桥架叮线管开梯用开扎器开眼，用固定钢锁扣锁口与管子连接。所有桥架接地连接线采用多股导线连接。桥架与开关箱进线电缆采用开孔信开眼，安金属锁扣金属软管连接。照明强井内照明开关箱为明敷设，其于全部暗设在墙内，照明及共用电源全部用钢管穿线暗敷在墙顶板内，插座穿管敷设于墙顶险内。强电井每层顶下部安总的接线盒一个X,所有照明插座导线全部进入接线盒，再由接线盒引至照明开头箱。每层各回路电源从每层开头箱内穿金属线管缆桥架内敷设。每层过道至强电井设X铁桥架，全属线管采用专用接头及弯头配件用专用工具压紧，管子接好后用胶带封接头口，以防碎进入，管子敷设在楼板，底筋与面筋中间并用铁丝扎好以防捣碎时线管走动。楼板顶装灯处设置接线盒，接线盒内用泡沫填满并用胶带封口，固定在底板模板上用钉子、扎丝孔好。线管进入接线盒采用金属锁扣连接，用胶带封口，线管与接线盒接用胶带封严防水泥进入。灯具、开关、插座盒、接线盒位置正确，管子大小应符合设计要求，在剪力墙安管子和接线盒（开关插座盒）只预留XX泡沫用胶带封严，固定在墙主钢筋上用轧丝扎牢，管子进接线盒或开关箱封口，用轧丝固定在钢筋上。模板拆掉后必须马上清理开关、插座及接线盒的碎，暗设在墙内的开关箱先用木板钉制各种规格的开关箱，直寸周边大的木盒，木盒内填满泡沫，进入木盒内的电线管用胶带封口并固定在木盒内，线管进入接线盒及木盒内不能超过。但管子必须进盒子内，开关、插座盒不用无底盒。暗敷管道距碎外表大于，线管弯曲半径大于。线管弯曲必须使用弯曲器，金属线管接地采用专用抱箍螺丝，用软线连接。开关箱、配电屏安装配电屏基础采用槽钢用地脚螺丝固定与接地网X镀锌扁铁连接。配电屏与基座采用X用镀锌螺栓连接，并用导线连接，屏与屏之间安装平整，紧贴墙面按图纸编好编号，明装配电箱，采用eX膨胀螺丝紧贴墙面安装。暗装开关箱，先把预埋眼清理干净，用水泥砂浆找平，箱体出墙面，（先装空箱，待穿线后再安元件）线管进入开关箱，用开孔器开眼金属锁扣锁口。开关箱安装前，用平水仪每层把平水确定再根据平水安装开关箱,安装完毕后，用塑料胶带包封好，以防损坏油漆。电缆电线空管敷设O电缆放线时，用放线架子放线，放线前检查电缆外绝缘无损坏，用Q表摇测绝缘并编号，穿越套管放置塑料护口，严防电缆绞拧，不野蛮施工。在桥架内摆放整齐并且电缆编号。电缆进入开关箱先用开孔器开孔，用金属软管锁口进箱，做到外面看不到电缆，锁口接头牢靠紧固。垂直电缆每米一个固定点，进入接线盒或开关箱有一个固定点。电缆终端头先用绝缘胶带分根包扎，封住电缆外层，端口然后用粘性绝缘胶带包扎二层，包扎长度电缆端头外层绝缘电缆导线用红、绿、黄、蓝、黑分根包扎，包扎后外观美观平整严实。配电屏及配电箱接线采用接线端连接，多股导线搪锡，线端子导线压紧牢靠。导线排扎整齐，地线接触牢靠，金属外壳接地可鸵。导线穿线前清理干净所有的接线盒，线管端口穿好护口。线管内如发现有水，用钢丝扎上棉布在管来回穿动，使管内干燥为止，导线穿线用钢丝引线，不野蛮施工，线管内不接头，导线不绞拧。以上电线电缆接开关和设备采接线端子压接。以内单根导线进开关和设备采用直接压接，多股导线、以内导线拧紧搪锡后与设备器具端子连接。接线盒内接线头每相多根导线先拧紧再用单独根导线绞扎紧，绞扎不少于屋，扎后端头导线封头。接线后应端头整齐，绞扎均匀紧固，导线火灾一般是用电负荷大。导线过载和接头绞扎不紧产生电阻影响通电量，致使接头发热发生火灾。接头先用绝缘带包扎二层后用绝缘胶带封端包扎二层，在接线盒内各接线头与接线头保持定距离。导线的绝缘电阻值小，主要是导线绝缘损坏未包扎好，线管内有水或接头进水降低绝缘，致使电阻值小。导线穿完接线后，相间及相对地对零用Q表进行绝缘摇测，摇测电阻不小TQo灯具安装，风扇安装顶上留有预留盒的灯具，应先将接线盒清理干净，用软线穿玻璃纤维绝缘管接出，接线盒至灯具盖板盖平，连接软线不小于，电梯间首道井及公共照明的平灯座采用接线盒盖板带灯座，对于吸顶的吸顶灯用半硬管导线导线导线导线导线灯具、花灯套材料表筒灯套防水防尘灯套白炽灯套壁灯三吸顶灯套无栅灯吸顶套荧光灯三荧光灯三嵌入式格栅灯X套疏散灯指示灯套应急灯套安全出口灯套开关（钥匙开关）套开关单联套开关双联套开关三联套开关双联双控套开关声控套隔离变压器插座套单相插座五眼套材料品门铃套风扇台接线盒个开关插座盒个水位控制器套防爆穿墙套管个您可能时下面产品会遇兴趣:1.ftWI：侨料制作.与管理软件脏时用电设计计算软件胞工安全验算软件标制作与管理软件络计划岷制制作软件旅工平面图布打软件电力工程资料软件轮软件“建邦繇理工程仲钠结构1.科次计图纸及效果图大全别野世冲图纸以如来图入全，内装BM¾格及效果图大伞章观园林设计贲料是由业内资深人士新兴祖建而成.主营项目：为建筑行业信息化应用提供一系列解决方案,业务方向为两大块：.行业性站点（），为it筑从业人士提供交流媒乐.我派下找、软件使用、资科杳询、供求信&发布等网将服务，it筑软件开发O.为建筑单位、随工现场开发应用软件.“好创意好MiS”宜是公司但导的人文文化.我们注至人A3即：好品触注费员工品味，尊重员工创的即：好创意.-.分隔.分隰水电施工组织设计施工方案施工组织设计（施工方案）审批表工程名称:序号项目审查核实工程概况工程介绍及设计说明技术交底工程备料技术施工措施工程用工计划材料计划表施工进度表审评意见编制单位（签章）年月日审批单位（签章）年月日施工方案一、工程概况：本工程是湖南通信枢纽楼，位于湖南省，由某分公司负责筹建实施，占地面积为，总建筑面枳，地下一层，地上十五层，建筑高度，属高层建筑一类工程，地卜.室设地下人防设备层。一层门厅，二层报告厅，三层餐厅，四至七层客房，八至十二层办公室，十三层智能网设备层，十四层数据中心，十五层计费中心。由某设计研窕总院设计，由某建筑公司施工。二、工程介绍及说明、电部份本大楼总装机容量为，计算有效功率为，大楼低压配电采用放射式与树干式相结合的方式。对重要的用电负荷，采用电缆放射式供电。级负荷，采用双回路供电（如机房、电梯、消防，精密空调、通风、排污）在最末端，配电箱双电源自动切换，一级负荷，供电采用耐火电缆。般负荷采用阻燃电缆敷设于大楼电缆井及地下室电缆桥架内,穿地下室人防墙电缆设置防爆套管。大楼地下室从室外变电间引至强电井桥架采用XO其于水平部份采用X。从主桥架至空调控制室采X。强电井内垂直桥架采用X。地下室设有空调、消防、生活水泵及配电控制屏。设有水箱、水池、排污及控制开关箱。地下室照明设有公共照明般照明、应急照明。每层强电井内设有照明开关总箱，屋顶设有排风、空调、电梯、开关控制箱。大楼每层设有般照明筒灯，过道走廊，楼梯间设有应急照明疏散灯、指示灯。都由照明开关控制，一至三层房内有二次装修部份只留开关插座盒及预埋线管。其于房间设有日光灯，格栅灯及插座。四至七层为客房部，每间房内设置开关箱，水房设置插座箱。客房内设置床头控制柜、壁灯、吸顶灯及花灯和插座。卫生间内设变压器隔离插座及照明风扇。八至十二屋为办公室及设备机房主要是一般照明的平灯座、筒灯、房间日光灯、格栅灯、插座和控制箱，要进行二次装修的房间只预留盒子和线管。十三至十五层为设备仪曙室，设有开关箱、照明，公共场所设筒灯和般白炽灯，房间设有日光灯和格栅灯。所有强电井内开关箱明敷设，其于开关箱暗设，过道内设有电线电缆桥架。照明采导线穿钢管暗敷设。插座电源采用导线穿暗敷设。动力采用供电，照明采用供电。过道楼梯间采用声控开关，其于采用跳板暗开关。、防雷接地部份本大楼按二级防雷建筑物进行防雷设计，用小镀锌无钢。在屋顶设置X,避雷带防直击雷，屋面所有金属物均与避雷带焊，接通。引下线利用建筑物柱内主筋引下，外墙外设测十个，在处留X镀锌扁铁作板，距明沟散水以外。从一层起每隔二层建筑物外侧，结构梁焊通，从八层底板起每二层做侧面避雷带，所有建筑物外墙，金属窗、金属构件，设备均与建筑物均压环和侧面避雷带焊接。外墙避雷带利用梁柱钢筋，电器装置接地仪器设备系统接地与防雷接地系统共用。接地电阻不大于欧。本大楼接地利用基础钢筋自然接地。在地卜室强电井设置等电位连接板O。强弱电井各设一根X铜排作等电位，联结干线与大楼等电位连接板O连接。地下室配电解接地与接地网连接。、给水热水卫生工程部份给水：由市政自来水主管引入，装水表及阀门各一个，在建筑物外圈安镀锌管，环管与消防共用，地下室设有消防水池和生活水池屋面设置水箱，一至三层用市政自来水，四层以上由屋顶水箱供水。水泵房设屋面水箱由地下室生活泵供水。大楼主要用水是厕所、面盆、洗手池、明房、水房、拖把池用水。每根主管开梯设置阀门一个。给水管道采用热熔接明设，所有穿外墙壁及水池安放柔性套管。室内过墙和穿楼板安放防水套管。主水立管每设一个伸缩带，预留住宅区生活用水管道。热水：地下室设置热水机组二台，四台热水泵，屋面设不锈钢波纹水箱，与热水机组循环供给，水温°。管道采用热水热溶接明设。至三层主热水管上设置减压阀个。每主管设首伸缩节。热水主要供面盆及浴盆。主管开梯设置热水阀一个，热水水箱及热水管道保温采用聚氨脂泡沫塑料瓦块，包铁丝塑料和玻璃布，面上刷油漆。排水N生：排水采用管，室外采用碎排水管，室内与室外，排水汇总处设检查井。主立管每二层设置.检查口，每层设伸缩节阻火圈。未出屋面的排水管设吸气阀，厨房排水出外墙设隔电器。至二层设有公共卫生间，男女厕所。每层大便器个，而盆个，设有地漏，男厕所设有小便斗个和拖把池个。三层厕房设有洗菜池和水池地漏排水。四至七层，每层客房十四间，每间内设座式马桶和面盆浴盆及地漏排水。八至十二层，每层卫生间二个，设有大便器面盆、浴盆、地漏排水。卜二至十五层，每层卫生间一个设有大便器、小便斗、洗手盆及地漏排水。X镀锌扁铁作板，距明沟散水以外。从一层起每隔二层建筑物外侧，结构梁焊通，从八层底板起每二层做侧面避雷带，所有建筑物外墙，金属窗、金属构件，设备均与建筑物均压环和侧面避雷带焊接。外墙避雷带利用梁柱钢
