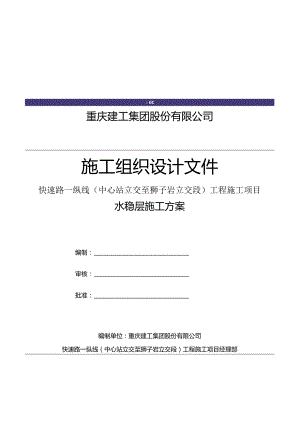

：GC重庆建工集团股份有限公司施工组织设计文件快速路一纵线（中心站立交至狮子岩立交段）工程施工项目水稳层施工方案编制：审核：批准：编制单位：重庆建工集团股份有限公司快速路一纵线（中心站立交至狮子岩立交段）工程施工项目经理部期：2020年7月30F1.笫一章工程概况31.1 工程概况31.2 项目地理位置31.3 地质水文情况.41.4 设计概况81.5 施工平面布置12第二章编制依据14第三章施工计划第3.1 施工进度计划153.2 材料计划153.3 拟投入劳动力计划16第四章施工工序技术184.1 施工准备184.2 施工测量184.3 水泥稳定层的施工工艺194.4 水泥稳定层试验段铺设194.5 水泥梭定层施工工艺214.6 检赊项目、频率及质量标准表24第五章质量保证措施265.1 一般要求265.2 质量控制难点及要点265.3 质量保证措施27第六章安全保证体系及文明施工措施296.1 安全保证体系296.2 施工安全保证措施306.3 文明施工及环保措施32第一章工程概况1.1 工程概况快速路一纵线是主城区规划的“六横七纵一环七联络''快速路网的重要组成部分，同时也是重庆西部片区贯穿南北的一条重要快速干道。本工程属“一纵线”的一部分，起点接已实施的中心站立交，终点为一纵线主线与狮子岩立交分界点，穿越士主镇与回龙坝镇两个场镇，线路全长9.94公里，标准路幅宽度37m,双向8车道，设计车速80km4。本工程包含450余万方的土石方挖方，主要施工任务包括回龙坝立交和横五路立交两座大型立交、各类型档护结构、以及排水、电照、交通等配套设施。主要结构物包括25座各类型桥梁，规模最大的一座桥梁为主线六号桥，全长276m,预应力箱梁结构，跨越保农水库溢洪道。地通共计15座，其中车行地通6座，人行地通9座。本工程开工时间2019年4月26日，峻工日期2023年1月24日，工期1369日历天，合同造价10.6亿元。本方案为快速路一纵线（中心站立交至狮子岩立交段）工程施工项目水稳层施工方案，主要包括施工工艺流程、技术措施、安全措施等内容。项目主要参理单位：建设单位：重庆市城市建设投资（集团）有限公司设计单位：重庆市设计院她勘单位：重庆市勘测院监理单位：上海建科工程咨询有限公司施工单位：重庆建工集团股份有限公司1.2 项目地理位置项目施工区所在行政区划居沙坪坝区和北藉区。施工区内有襄渝铁路等铁路干线，成渝环线高速公路、团歇路等干线公路，除此之外还有众多乡村公路，施工区交通方便。1.3 地质水文情况1.3.1 气象施工区气象特征具有空气湿润，春早夏长、冬暖多霁、秋雨连绵的特点，年无霜期349天左右。1.气温：据重庆市气象局资料：调查区多年平均气温I8.3*C,月平均最高气温是8月为28.1.t,月平均最低气温在1月为5.7,日最高气温43C（2006年8月15日），日最低气温-ISC（1975年12月15日）。2、降水量：区内以降雨为主，雪、冰窗少见，多年平均降雨量为1186.5mm。降雨量多集中在59月，其中5月降水最为丰富，平均降水177.2mm。降水不足25mm的少水月为12、1、2月，以1月降水最少，平均18.8mm。多年平均最大日降雨量94.2mm。年平均降雨日为161.3d,小时最大降雨量可达62.1mm。3、湿度：多年平均相对湿度79%左右，绝对温度17.7hPa左右，最热月份相对湿度70%左右，最冷月份相对湿度81%左右。4、风：全年主导风向为北，频率13%左右，夏季主导风向为北西，频率10%左右，年平均风速为1.3ms左右，最大风速为26.7ms°1.3.27卜文施工区隶属长江干流一嘉陵江流域，施工区内发育的河流有嘉陵江的支流一梁滩河。梁淮河流速缓慢，河流基本无侧蚀和淘蚀作用。梁滩河勘察期水位232.50m,调查洪迹线和访问当地居民，常年洪水位约236.50m,最高洪水位239.80m。1.3.3 地形地貌施工区属构造剥蚀丘陵地貌。区内地形地貌受构造和岩性的制约。地貌构架受构造控制，岭脊走向与构造线基本一致，总体呈北东南西向排列，丘包呈串珠状排列，冲沟呈树枝状展布。地形受岩性制约明显，区内地层以泥质岩为主偶夹砂岩，受其影响，地形起伏平陵，泥岩出露区，丘坡浑园，丘谷宽缓，砂岩出露地段常形成局部陡坡。一纵线沿线所经过的地段地势波状起伏，地形一般切割深度IO-3Om,地形坡角一般在10。25。，局部达25。35。勘察区地形最高点位于里程K2+590附近,高程326.43m,最低点位于里程K8+060附近，高程24655m,最大高差约85m.1.3.4地层岩性通过对场地的地面地质调绘和钻探揭露，勘察区上覆土层有第四系人工填土(Q4m1.),残坡积层粉质粘土(Q4d+d1.),下伏基岩为侏罗系中统沙溪庙组(J2S)的砂质泥岩与砂岩。现依据地层的新老关系对岩性特征分述如下：一、第四系全新统(Q4)1.素填土(Q4m1.):紫褐色、灰褐色，由砂岩、泥岩块石、碎石及粘性土等组成，骨架颗粒含量一般2535%,粒径以30350mm,松散、稍湿状。分布在测区内居民聚居地附近，堆熄年限210年，一般厚度13m。2,残坡积粉质粘土(Q4d+d1.):紫褐色紫红色，以硬塑状为主，部分为可塑状，无摇震反应，梢有光滑，干强度中等，韧性中等。厚度。7.5Om不等，主要分布在原始丘谷或原丘坡坡面地带。沿途沟、田、塘的表层0.501.50m为软土，呈软流塑状，富含有机质。二、沙溪庙组(J2s)勘察区出露的岩层为一套强氧化环境下的河湖相碎屑岩沉积建造。以紫红色、暗紫红色泥岩、粉砂质钙质泥岩为主，夹黄灰色、灰色中至厚层块状细中粒长石砂岩、长石石英砂岩。紫红色泥岩、砂质泥岩、砂岩不等厚互层。I,砂质泥岩：紫褐色紫红色，主要矿物成分为粘土矿物，泥质胶结，粉砂泥质结构，中厚层状构造。中风化岩体裂隙不发育，岩体较完整。2,砂岩：灰色灰白色，主要矿物成份为石英、长石、云母等，细中粒结枸，中厚层状枸造，泥钙质胶结，以钙质胶结为主。中风化岩体裂隙不发育，岩体较完整。沿线基岩强风化带厚度一般050200m°但在局部地形较陡的地段，基岩由于侧向风化的影响，强风化带厚度相对较大。基岩强风化带岩体破碎，风化裂隙发育,岩质软。1.1.5 地质构造勘察区位于川东南孤形构造带，华菱山帚状褶皱束东南部。地质构造隶属北陪向斜东翼。岩层产状：倾向260。291。，倾角9。183岩层中主要发育两组构造裂隙。由于线路较长，不同地段岩层产状略有差异，各段岩层及裂隙产状如下：1.K2+4OO-K2+96O段：岩层产状：倾向270。，倾角I8°oJI：候向95。，修角65°,裂隙面平直，裂隙宽度ImmJ2mm,延伸长度5m8m,无充境，间距1.m3m。为硬性结构面，结合差。J2：倾向180。，倾角78。，裂隙面平直，无充填，问足2m3m,延伸长度5n10m0为硬性结构面，结合差。2、K2+960K3+730段：岩层产状：倾向270。，倾角15%J3：倾向93。，倾角62°,裂隙面平直，裂隙宽度Imm3mm,延伸长度3m6m,无充填，间距】m3m。为硬性结构面，结合差。J4：倾向181。，候角73。，裂隙面平直，无充填，间距1.5m2.5m,延伸长度5m8m°为硬性结构面，结合差。3、K3+73OK8+7OO段：岩层产状：倾向265。，倾角12。J5：倾向93°,倾角68。，裂隙面平直，裂隙宽度2nn3mm,延伸长度5m8m,无充填或粘性土充填，间距1.m3m0为硬性结构面，结合差。J6：倾向】8】。，倾角73。，裂隙面平直，无充填，间距2m3m,延伸长度3m8m0为硬性结构面，结合差。4、K8+700、KIO+520段：岩层产状：倾向290。，倾角13。J7：倾向110°,候角77。，裂隙面平直，裂隙宽度Imm2mm,延伸长度3m5m,无充填，间盥2m3m0为硬性结构面，结合差。J8：倾向202。，倾角83。，裂隙面平直，无充填，间距Irn3m,延伸长度5m8m0为硬性结构面，结合差。5, KIO+520K12+400段：岩层产状：倾向291。，倾角IO00J9：倾向112%倾角77。，裂除面平直，裂隙宽度Imm3mm,延伸长度5m8m,无充境，间距m3m°为硬性结构面，结合差。J10：倾向203。，倾角83。，裂隙面平直，无充填，间距2m3m,延伸长度5m10m0为硬性结构面，结合差。1.1.6 水文地质条件勘察区出露岩层为河湖相沉积岩，以泥质岩为主，水文地质条件简单。场地内地下水赋存条件差，地下水贫乏。勘察区原始地貌为丘陵地貌，丘包与沟槽相间分布，丘包和斜坡地段地势高、地表水易于排泄，无地下水存在，沟槽地带成为地表水的汇集场所，地下水主要赋存于场地原始地形谷心地带的覆土层和强风化带岩层中，下卧基岩以透水性差的泥质岩类为主，地下水富水性受地形地貌、岩性及裂隙发育程度控制。根据地下水的赋存条件、水理性质及水力特征，勘察区地下水可分为松散岩类孔隙水、基岩（红层）裂隙水。1.松散岩类孔隙水：该类型地下水水量大小主要受地貌和覆盖层范围、厚度、透水性制约，受季节、气候影响大，无统一地下水位。在丘包地带，覆土层薄，除雨季外一般无地下水；在丘谷地带，覆土层较厚，地下水埋藏于沟谷堆积层中，分布零星、水量较小，其流量随季节变化显著。2,基岩（红层）裂隙水基岩（红层）裂隙水主要赋存于岩石风化裂隙和构造裂隙中，勘察区强风化岩层较薄，风化裂隙水少见，主要为构造裂隙水，赋存于厚层砂岩的构造裂隙中。由于地表水排泄条件好，含水层接受补给有限，且砂岩节理裂隙不发育，大气降水在地表迅速排泄掉，故渗透至含水层的水量较有限。1.1.7 地震效应根据中国地震动峰值加速度区划图（1/400）万（GB18306-200I图AI）及中国地震动反应谱特征周期区划图（1/400）万（GB18306-200I图B1.）,拟建快速路一纵线中心站立交至狮子岩立交段线路区基本地震加速度值为0.05g,抗震设防烈度为6度。138不良地质作用通过勘察，快速路一纵线中心站立交至狮子岩立交段沿线地层层序正常，无滑坡、腐埸等与拟建场地相关的不良地质现象。1.4 设计概况1.4.1 主要设计技术标准1、道路等级：城市快速路2,设计车速：80kmh3、设计荷载：主线道路路面荷载采用标准轴载BZZ-Io0。4,抗震设防标准：抗震设防烈度为6度。抗震设防措施等级为7级。5,最小净高：主线：5m；匝道：5m；规划道路：4.5m；临时道路；4.0m6、设计洪水频率和水位：沿线道路和桥梁的设计洪水频率为1.1.()Oo1.4.2 水泥稳定级配碎石垫层路基通过险收后，路基通过验收后，方可进行垫层施工，垫层为水泥稳定级配碎石。1.质量标准：压实度(重型击实标准)：97%平整度：不大于12mm中线高程：不大于+5mm,-15mm横坡度：±20mm且不大于0.3%厚度容许偏差：-IOmm宽度：不小于设计规定7天无侧限浸水强度（在非冰冻区25'C以下湿养6d、浸水Id）：>2.0MPa,且2.5MPa弯沉值：1I9（0.01mm）2,材料要求：水泥稳定级配碎石垫层厚20cm,水泥掺量约为4%,具体掺量应通过试验确定,水泥剂量一般为3%5.5%;当达不到强度要求时应调整级配，水泥的最大剂量不应超过6%,水泥材料要求采用普通硅酸盐水泥、矿渣硅酸盐水泥和火山灰质硅酸盐水泥，应选用初凝时间3h以上和终凝时间在6h以上的水泥，不应使用快硬水泥、早强水泥以及已受潮变质的水泥，宜采用32.5级水泥。碎石应选择质坚干净的粒料，凡是饮用水（含牲畜饮用水）均可用于水泥稳定粒料施工，级配范围应符合下表要求：表1.4-1水泥稔定碎行整层级配要求方筛孔尺寸37.531.519954.752.36().60.075液限电指的过质第百分率<%）10093-10075-9050-7029-5015-356-200-5<28<9垫层中集料压碎值不大于30%。3、施工要求：D级配碎石应采用集中厂拌法拌制混合料，并用摊铺机摊铺混合料。2）级配碎石施工配料必须准确，摊铺或拌和必须均匀，并应严格掌握厚度。3）碾压用2t以上的三轮压路机碾压，并通过试验段来确定压实机具和松铺厚度等施工控制指标。1.4.3 水泥稳定级配碎石底基层塾层通过验收后，方可进行底基层施工，底基层约为4%水泥稳定级配碎石，具体掺量应根据对底基层水泥稳定碎石的7天无侧限抗压强度要求，通过试脸得出。水泥剂量一般为3%5.5%;当达不到强度要求时应调整级配，水泥的最大剂量不应超过6%1.质量标准压实度（重型击实标准）：97%平整度：不大于12mm中线高程：不大于+5mm,-15mm横坡度：±20mm且不大于0.3%厚度容许偏差：-IOmm宽度：不小于设计规定7天无侧限浸水强度（在排冰冻区25'C以下湿养6d、浸水Id）：2.5MPa,且3MPa弯沉值：46（0.01mm）2、材料要求水泥稳定级配碎石底基层，水泥稳定碎石粒料组成设计应根据设计要求的强度标准，通过试验选取适宜于稳定的粒料，确定必须的水泥剂量和混合料的最佳含水量,各项试验规程应相关规范要求进行。水泥的水泥材料要求采用普通硅酸盐水泥、矿渣硅酸盐水泥和火山灰质硅酸盐水泥，应选用初凝时间3h以上和终凝时间在6h以上的水泥，不应使用快硬水泥、早强水泥以及已受潮变质的水泥，宜采用32.5级水泥。碎石应选择质坚干净的粒料，凡是饮用水（含牲畜饮用水）均可用于水泥稳定粒料施工，底基层水泥稳定碎石采用骨架实型，级配范围应符合下表要求：我1.4-5水湿及;定时石底框反被配要求方筛孔尺寸31.5199.54.752.360.60.075液限黑指通过质百分率<%>1(»<XM(X)S()2M915-326-20(卜5<2X底基层中集料压碎值不大于30%03、施工要求1）水泥稳定碎石应采用集中厂拌法拌制混合料，并用掩铺机摊铺混合料。2）水泥稳定碎石层宜在春末和气温较高的季节组织施工。施工期的日最低气温在5C以上。3）级把碎石施工配料必须准确，撞铺或拌和必须均匀，并应严格掌握厚度。4）碾压用121以上的三轮压路机碾压，或者用重型振动压路机和轮胎压路机碾压保证压实的质量，铺筑前应通过试验段来确定压实机具和松铺厚度等施工控制指标。5）水泥稳定碎石底基层碾压完成并经压实度检查合格后，应立即养生。养生宜采用厚度为710cm的湿砂进行，砂铺均匀后及时洒水，并在整个养生期间除洒水车通过外封闭交通，如不能封闭交通进，应限制重车通行，可通行车辆车速不应超过3Okmh.养生期间应使砂保持潮湿状态，养生结束后必须将覆盖物清除干净，底基层养生7天后方可铺筑基层。144水泥稳定级配碎石基层一纵线主线、匝道、二横线、中心商务片横五路、回龙坝片区横六路、大北路的基层都是采用22Cm厚5.5%水泥稳定级配碎石，临时道路的基层采用的是20Cm厚5.5%水泥稳定级配碎石，具体掺量应通过试验确定。I,质量标准压实度：一纵线主线、匝道、二横线、中心商务片横五路、回龙坝片区横六路、大北路：98%：低等级道路：97%平整度：不大于1Omm厚度容许偏差：不大于IOmm中线高程：不大于+5mm,-1Omm横坡度：±20mm且不大于0.3%宽度：不小于设计规定7天无侧限浸水抗压强度：一纵线主线、匝道、二横线、中心商务片横五路、回龙坝片区横六路、大北路：>4MPa,且S5MPa低等级道路：>4MPa,且04.5MPa弯沉值：27(0.01mm)2、材料要求水泥稳定级配碎石基层中，水泥稳定碎石粒料组成设计应根据设计要求的强度标准，通过试脸选取适宜于稳定的粒料，确定必须的水泥剂量和混合料的最佳含水量，水泥剂量一般为3%5.5%;当达不到强度要求时应调整级配，水泥掺量不超过6%,各项试验规程应相关规范要求进行。水泥材料要求同底基层。碎石应选择质坚干净的粒料，其最大粒径宜小于30mm,级配为骨架实型，组成如下表：表1.44水泥稳定静行基层统配要求方筛孔尺寸31.5199.54.752.360.60.075液限里指通过质证百分率(%)MI)<XI(X)2*M9IS26-20<2X<9基层中集料压碎值不大于26%。3、施工要求水泥稳定级配碎石须用机械拌和掩铺和碾压，基层水泥稳定碎石施工前应将底基层顶面清扫干净，撒少量水泥或水泥浆。水泥稳定碎石施工配料必须准确，撞铺或拌和必须均匀，并应严格掌握厚度。碾压用121.5t三轮压路机碾压，或者采用18201.压路机以保证水泥稳定碎石层的压实质量。基层宜在夏季组织施工，最低气温要求5C以上，每层基层施工压实后必须保漫养生。基层养生期结束应立即喷洒透层沥青和下封层，并在510天内铺筑沥青混凝土面层，当不能立即加铺沥青混凝土面层且有施工车辆通行时，还应在透层沥青上增洒23m3100om2的粗砂或石屑。基层、下基层施工中严格执行公路路面基层施工技术细则(JTGTF20-2015)o1.5 施工平面布置1.5.1 施工组织项目经理部设置相应的职能部门，拙调具有类似工程施工经脸，专业技术和管理能力强的工程技术和管理人员投入本项目。根据施工组织设计迅速组织人员、机械设备和各种原材料进场，严格按照图纸所示，清理工地范围内妨碍施工的各种构筑物、障碍物等，为临时工程和主体工程施工创造必要条件。积极组织修建施工运输便道等临时工程，做好各项施工准备，迅速展开施工。通过各种宣传方式，积极宣传工程的深远意义。1.5.2 施工便道布置现场利用现有道路直接进出场。1.5.3 施工期间的交通安排施工作业中，为做到统一组织、协调交通管理，专门设立一个施工现场交通管理部门维持正常交通秩序，并随时清理交通要道上可能意外产生的障碍物。具体组织如下：1.成立施工现场交通管理部门以及义交队，在每个岗位每班设置义交人员，指挥车辆有序地在施工现场内通行。2、义交队员要求统一着装。3、施工现场交通管理部门由施工项目部负责管理、协调。1.5.4 施工用水、电施工现场临时用电总电源由施工单位向电力部门在工程期内按工程需要分步申请安装，全线共4台变压器，其中2台800KVA,1台630KVA、I台35()KVA的变压器，从变压罂引入施工现场的总配箱，再从总配箱分别引出5条干线到各个分配电箱，最后由各分配电箱引出分线到各开关箱，为整个施工现场供电。施工现场临时用电配电线路按照国家相关规范要求以及现场场地的实际情况进行敷设。施工现场临时供水系统包括生活用水和生产用水，跟自来水公司协商连接城市自来水管网。1.5.5 材料堆放、加工点材料采用商品水稳层混合料。第二章编制依据 设计施工图及地质勘察报告 现场实地勘察的本工程范围内自然条件、地区资源条件等 经审批的施工组织总设计 工程测量规范(GB50026-2007) 公路工程技术标准(JTGBO1-2003) 公路路面基层施工技术细则(JTG/TF20-2015) 建筑机械使用安全技术规程(JGJ33-2O12) 重庆市城市道路工程施工质量脸收规范(DBJ50-078-2016) 城市道路工程技术规范(GB51286-2018) 城镇道路工程施工与质量验收规范(CJJ1.-2008) 施工现场临时用电安全技术规范(JGJ46-2005) 现场施工人员配备标准(DBJ50-157-2013) 市政工程施工安全检查标准(CJ1.T275-2018)IA第三章施工计划以集团公司确立的质量方针和质量目标为指导思想，全面、合理、有计划地组织施工，做到施工技术全面性、可行性和针对性。结合工程特点，重点抓好关键工序，坚持对施工现场全过程严密监控、动静结合、科学管理，通过对劳力、设备、材料、资金、技术、方法的优化处理，实现成本造价、工期、质量及社会信誉的预期目标效果，杜绝质量事故，确便道路工程施工质量达到合格标准，并杜绝死亡事故、重大事故，轻伤事故率不超过3,同时做到顾客满意程度达】00%,用户无重大投诉。3.1 施工进度计划根据总进度要求，水稳层施工的时间为2020年8月上旬至2021年6月下旬，采用主线和立交段平行施工作业的形式。3.2 材料计划本工程地理位置在沙区物流园，地处城区，交通发达，周边多家商品水稳层集料站拌合站技术成熟。表3.24主要机械一览表印设备名称规格数盘使用部位I水稳层捶铺机-2主观、立交区域水稳层2平地机GR2155主:戕、立交M域水稔层3推土机山推1605主观、立交区域水稳层4压路机18t.221.3主线、立交区域水稳层6自卸汽车红岩30主线'立交区域水枪层7洒水车-2主线、立交区域水稳层8铲车成工2主跳、立交区域水稳层9轮挖机*2主找、立交IX域水稳层1挖挖机PcM)O、PC300-7.卡特330D21.2主线土石方、回龙坝立交土石方表3.2-2拟投入本工程主要的材料试验、柳量、质ft设备表序仪器设备规格型号数量产地制造能定功率KW生产备注号名称国别年份能力1万能材料试验机300KNI国产2008300KN2压力试验机2000KNI国产20092000KN3电动抗折机5000NI国产20095000N4水泥筛0.9mm1国产20075试验WfI国产20106压碎指标测定仪I国产20087表动筛分机1国产20088重盘击实仪1国产20119糕盘击实仪1国产201110传感器8000KNI国产20084000KNI国产200811弯沉仪2国产200812全站仪GTS6021H本拓普旗20J113水准仪C321国产201614测距仪DI41.I瑞士201015回弹仪I国产2013243M尺3M5国产20163.3 拟投入劳动力计划表3.3主要人员配置序号I科数*()备注I施工负所人32路面工程师23质检工程帅1质量检杳4摊铺负贵人2负责摊铺工作5安全员2现场安全文明施I：管理6施工员37试验员2试蛤检测8测"5测福放样9普工25第四章施工工艺技术4.1施工准备I、开工前动员会开工前先对所有参战人员进行开工动员会，介绍本工程基本情况、施工特点、施工方法、技术难点重点和注意事项；强化质量意识、安全意识、工期意识和环保意识，便上场施工人员做到心中有数、精神饱满、士气商昂，以实际行动来建好本工程。2、技术准备在道路工程施工前，分发相关图纸，组织相关技术人员进行道路工程设计的学习，并进行施工前的技术交底，做到有的放矢；并根据技术规范的规定和要求，采.集各种需要的符合性数据，以及其它资料和要求并做好道路工程的测量放线工作。3、材料准备本工程水稳层采用商品结构。施工之前儆好与商品拌合站的联系工作，确保供料质量合格、供料及时。4、路床交脸对要铺筑水泥稳定层的段落，需在路床交工验收合格后方可进行施工。路床交验实测项目有：回弹弯沉值、纵断高程、中线偏位、宽度、平整度和横坡，主要测定路床的标高和回弹弯沉值的代表值是否满足设计要求。4.2 施工测量沿道路纵向布设水准点和导线点并进行联测，将相关资料上报监理工程师。垫层及基层施工前均按照施工图纸路面进行平面线形和高程测量，直线段每隔IOm,曲线段每隔5m打一根钢筋或木桩，曲线半径较小时对点位进行加密，在钢筋或木桩上测设路面底基层、基层设计高程并做好标记，用钢丝线把每点连接起，用紧线器拉紧钢丝绳以不产生挠度为准，拉引力不小于80()N,钢丝绳长度以1()Om200m为宜，且其直径为2mm或3mm.钢丝绳张紧完成以后，由测量人员把其固定在钢筋桩横杆的凹槽内用扎丝绑牢，接着调整横杆使钢丝绳平面位置等于垫层压实厚度乘以松铺系数加上摊铺机或平地机的基准相对标高，松铺系数定为1.30。由钢丝线来控制摊铺机或平地机摊铺底基层、基层的摊铺高程，以便于路面结构层施工时的高程、平面线形控制。路面拼接宽度，在设计路面拼接宽度的基础上底基层、基层外侧在加宽IOcm-20cm以确保拼接路面的碾压质量和旧路面的高程顺接。4.3 水泥稳定层的施工工艺根据设计要求，项目水稳层从下至上分为4%水泥稳定级配碎石垫层200mm,4%水泥稳定级配碎石底基层23Omm以及5.5%水泥稳定级配碎石基层220mm,每层均采用一次摊铺成型的方式，松铺系数，碾压遍数等由试险段确定。4.4 水泥稳定层试验段铺设试险段铺设在主线K4+200.288K4+515.516之间，长度约300米，在路基验收合格，正式施工前进行，铺筑前完成以下工作：1.提交配合比报告，包括目标配合比和生产配合比；2,机械调试完毕并进场：3、施工人员全部到位。在试验段施工期间，应及时检测下列技术项目：1.施工所用原材料的全部技术指标。2、混合料拌和时的结合料剂量，应不少于4个样本。3、混合料拌和时的含水率，应不少于4个样本。4,混合料拌和时的级配，应不少于4个样本。5,不同松铺系数条件下的实际压实厚度，宜设定23个松铺系数。6、不同碾压工艺下的混合料压实度，宜设定23种压实工艺，每种压实工艺的压实度检测样本应不少于4个。7,混合料压实后的含水率，应不少于6个样本。8、混合料击实试验，测定干密度和含水率，应不少于3个样本。97d龄期无侧限抗压强度试件成型，样本量应符合要求。养生7d后，无机结合料稳定材料的试验段应及时检测下列技术项目：1.标准养生试件的7d无侧限抗压强度。2、水泥稳定材料钻芯取样，评价芯样外观，取芯样本量应不少于9个。3、对完整芯样切割成标准试件，测定强度。4、按车道，每IOm一点测定弯沉指标，并按本细则附录C计算回弹弯沉值。5按车道，每50m一点测定承载比。试险段铺筑阶段对下列关键工序、工艺进行评价：I、拌和设备各档材料的进料比例、速度及精度。2,结合料的进料比例和精度。3、含水率的控制精度。4、松铺系数合理值。5、拌和、运输、摊铺和碾压机械的协调和配合。6,压实机械的选择和组合，压实的顺序、速度和遍数。7、对人工拌和工艺，应确定合适的拌和设备、方法、深度和遍数。8、对人工摊铺碾压工艺，应确定适宜的整平和整形机具和方法。试险段施工后，应及时总结，总结报告应包括下列内容：1.试验段检测报告。2、试验段总体效果评价。3、施工关馍参数的推荐值，包括配合比、含水率、松铺系数、碾压工艺等。4确定每一作业段的合适长度。4.5水泥稳定层施工工艺(一)垫层施工垫层层设计采用20Cm厚4%水泥稳定级配碎石。采取横向分幅、纵向分段进行组织施工，横向分幅，分幅宽度为610m(对于匝道桥采取横向一次铺装完成)，纵向按30-80m长度分段。1.路面垫层施工工艺流程图4.5水松垫层施工工艺流程2,备料采用设计所要求标号的水泥，水泥掺量为4%,级配碎石采用质坚干净的粒料,最大粒径不大于37.5mm,并有较好的级配，压碎值不大于30%。3、拌和水泥稳定级配碎石采用机械挣和、撞铺和现压，整个过程应在水泥终凝前完成。因此，应配置足够的拌和、运输、摊铺、碾压设备，确保施工需要，采取自动计量、机械拌和，控制最佳含水量。4、运输、摊铺采用自卸汽车运输。摊铺机摊铺好昆合料后，用压路机静压12次，并检测平整度、宽度、路拱是否合乎要求，对不平整的地方再用人工进行整平及整型。5、碾压（1）当超合料含水量等于或略大于最佳含水量时进行碾压。在直线段，压路机由两侧向中心碾压；平曲线时，由内侧路肩向外侧路肩进行碾压。（2）采用I82t压路机碾压，压实厚度按设计值，每层压实厚度不小于IOcm.压实遍数不少于68遍。（具体由试脸段确定）（3）压路机的碾压速度：头两遍为低速，时速1.51.7kmh,以后为2.02.5knVh）,路面内侧应多压23多。（4）碾压结束之前，用摊铺机或平地机再终平一次。6,接缝处的处理水泥稳定层接建处理是施工中的一个重要问题，若接缝处理不当，使接缝成为一个薄弱点，路面将首先在此发生破坏。在施工过程中，力求连续铺筑。如有中断,接缝处应搭接拌和，留5-8m不进行碾压，第二次施工时连同前段留下未碾压部分一起碾压。碾压必须在水泥终凝前完成。7,养护碾压合格的水泥稳定级配碎石，应洒水养护，做好保湿养生。一般养护期不少天7天。在养护期间不得开放交通。8、其他注意事项（1）根据规范要求，水泥稳定碎石垫层施工期的日最低气温应在5。C以上，在有冰冻的地区，应在第一次重冰冻（-35'C）到来之前半个月到一个月完成。根据重庆市区往年天气情况，水稳层施工基本不会受冬季低温天气的影响。（2）水泥稳定碎石垫层采用商品混合料工厂集中拌和，场地须硬化。垫层均采用摊铺机摊铺。在正式拌和之前，必须先调试所用的厂拌设备，使混合料的颗粒组成和含水量（应根据施工气温调整最佳含水量）都达到规定的要求，井保证拌和的均匀性，原集料的颗粒组成发生变化时，应及时调试材料的配合比。（3）垫层材料应根据具体材料分成5级（不包括天然砂，分级界限为：03mm.35mnIOmm,1.020mm.2030mm）,为了减少料堆种类，垫层、底基层、和基层采用相同的集料），以保证合成超合料级配稳定满足要求。细集料应有防雨遮盖，以保证施工含水量可得到有效控制。（4）垫层摊铺前均应对下层表面均匀洒水润湿，洒水时间应视施工气温而定。垫层和底基层间还应使用专用的水泥净浆洒布车均匀洒布水泥浆，确保层间粘结，保证层间结合形成整体强度。施工时压实机具应与压实厚度相匹配，垫层要求用摊铺机一次擦铺琨压成型。<5）垫层摊铺采用摊铺机，施工时应尽可能减少混合料的离析，捶铺时应辅以人工对已发生离析的部分，及时换新的混合料补救。底基层严禁采用薄层贴补的方法进行找平及标高调整，严禁有意进行表面提浆。（6）同日施工的两工作段的衔接处，应采用搭接。应避免纵向接缝，在不能避免纵向接缝的情况下,纵绕必须垂直相接，严禁斜接。（7）垫层碾压结束应及时进行压实度检测，并应满足设计的质量要求。垫层养护期结束应及时进行弯沉检测（要求同路基），不利季节代表弯沉值不大于设计的规定。时弯沉值过大的点，应进行局部处理，脸收合格后方可进行上一层的施工。<8）养生：要求采用复合材料养生膜保湿养生，表面应始终保持湿润至养生结束，养生期间应禁止车辆通行。（9）水泥稳定粒料层铺筑时，应组织好施工，各工序间紧密衔接，作业段的长度不宜太长，尽量缩短从拌和到完成辗压之间的延迟时间，延迟时间不得超过34小时。在施工前必须做延迟时间对混合料强度影响的试脸，以此确定现场应该控制的合适的延迟时间，并使此时水泥稳定混合料的强度仍能满足设计要求。（二）底基层与基层,施工底基层采用23Cm厚4%水泥稳定级配碎石，基层采用22cm5.5%水泥稳定级配碎石，底基层、基层的施工方法和施工工艺跟垫层施工类似，不在叙述。4.6检验项目、频率及质量标准表表4.6检睑项目、舅I率及质依标准表项次检查项目规定值/允许误差检查方法和频率I乐实度%底基层¥97、基层之98按CTJos4-2000和JTGFSO.'1-2004沿录B检查.每20Om每车遒2处,谶砂法2中线高程（mm>底基层+5,-15基层+5，10水准仪.妤20Om测4处3宽度（mm>不小于设计宽度+B尺Hb每20Om不少于4处4厚度（mm>)0灌砂法,每1.（X）m检测1个断面2点.每作业段至少测I个断面5平整度（mm垫层不大于15,底基层、基层103mH尺:低20Om2处10尺6横坡度<%）i,3I1.不反坡水准仪:祗20Om测4断面7含水Ift(%)。+2（最佳含水景）抵台界和设符抵天各1次8西沉值垫层220底基层W80.基层34(0.01mm)7天无俯限抗压强吱35MP*9均匀性色泽均匀一致，无肉析说象、无超粒径材料随时检查，工艺控制10级限任规定范围内用台井和设备每天各I次外观签定：表面平整密实，边线整齐，无坑注、软弹现象。第五章质量保证措施5.1 一般要求I、配招必须准确，塑性指数必须符合规定。根据当天的天气情况和各种集料当天的含水量来确定具体加水的数量。2、城铺过程中应该随时注意材料离析情况，在接头处容易离析，应设专人和三轮车备科随时消除粗细集料离析现象。对于粗集料"窝''和粗集料“带”，应添加细集料，并拌和均匀；对于细集料“窝”，应添加粗集料，并拌和均匀。3、在摊铺过程中，为防止离析，禁止过程中收拢捶铺机料斗。5.2质量控制难点及要点基层施工的难点及要点主要是对压实度、平整度的控制，需特别注意混合料离析的控制和处理。一、压实度的控制首先要保证原材料按照配合比的要求固定料场和料源：混合料的挣合方式及通数进行碾压,以便总结出最佳压路机组合、碾压方式及遍数。压路机调配应合理，碾压要及时，碾压过程中应严格控制压路机振幅、速度、错轮等参数。二、平整度的控制影响粒料掩铺平整度的因素很多，首先要保证混合料的级配在规定的范围内；摊铺时，摊铺机应缓慢、连续、匀速前进，卸料过程中运料车挂空档，靠摊铺机推动前进；压路机初压时速度尽量减慢，以免推移过大。在施工过程中，派专人用3米直尺跟踪检测，发现问
