机电预留预埋施工方案 范本.docx

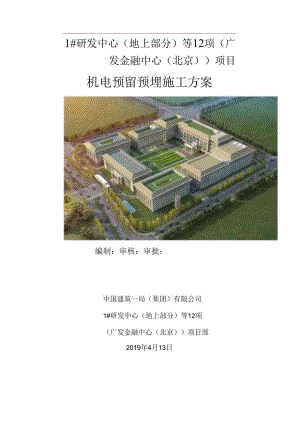

1#研发中心（地上部分）等12项（广发金融中心（北京）项目机电预留预埋施工方案编制：审核：审批：中国建筑一局（集团）有限公司1#研发中心（地上部分）等12项（广发金融中心（北京）项目部2019年4月13日研发中心（地上部分）等12项广发金融中心（北京）工程机电预留预埋施工方需1 .编制依据I1.1 设计图纸及施工组织设计施工方案I1.2 家、行业、地方规楚规程图集I1.3 律法规21.4 其他文件22 .工程柢况22.1 设计概况22.2 .机电系统介绍323预留预埋工作重难点及其对策43 .施工安排63.1 施工部位及工期要求63.2 劳动组织及职责分工64 .施工准符74.1 技术准备74.2 <i<iiiii74.3 材料准备85 .主要施工方法及措施85.1 给推水'消防预留预埋85.2 通风空调工程预留预埋175.3 二次结构期间联卫预留预埋195.4 基础接地及防雷引下线施工2（）5.5 电墟桥架穿楼板和墙的洞口预国225.6 强弱电配管235.7 底盒埋设的控制要求265.8 强翳电进户管线套管预留275.9 二次结构内电气预留预埋295.10 人防电气SJ留预埋315.11 等电位电气预留预埋336 .季节施工的要求346.1 雨期施工的要求346.2 冬期施工的要求346.3 高温季节措施357 .质量要求及管理措施357.1 允许偏差和检查方法3572磬收方法367.3 质通病的防治和缺陷修整367.4 质量保证措施377.5 成品保护378 .安全文明施工、消防环保措施388.1 安全文明施工保证措施388.2 消防环保措施399 .冬天色施工措胞391 .编制依据设计图纸，该工程施工组织设计，有关规范、规程、图集、法规、质量验收标准等。1.1 设计图纸及施工组织设计施工方案广发金融中心（北京）项目招标文件及招标用图纸12国家、行业、地方规范规程图集类别序号标准名称编号程设家准B)工建国标(G1g建筑工程施工旗量验收统一标准GB50300-20132川建筑节能工程施工质量:验收规范GB50411-20073建筑给排水及采暖I：程施工质量验收规范GB50242-20024M自动喷水灭火系统施工及验收规范GB50261-20175£通风号空调工程施工质量脸收规范BGB50243-20166彳建筑电气工程施工旗气验收规范BGB50303-20157电气装置安装工程电缆线路施工验收规范GB50168-20188电气装置安装工程接地装置第1：及验收规范GB50169-20169长火灾自动报瞥系统施工及验收规范GB50166-200710消防通信指挥系统施工及验收规范BGB5O4O1-2007114焊接与切割安全GB9448-1999筑程业准J(JG建工行标u1施工现场临时用电安全技术规范JGJ46-20052£建筑结构长城杯工程质欹评审标准BDB1.1./T1.071-20113建筑长城杯工程演技评审标准DB1.1./T1.075-2014图柒1中水工程91SB1O-126消防给水工程（2007）91SB11-13£自动灭火工程（2007版）91SB12-14暖气工程、卫生工程、给水工程、排水工程、锅炉房工程、通风与空调工程、燃气工程、热气站9ISB-X1.5给水工程11BS36，水工程11BS47通风与空调工程11BS6810KV变配电装置09BD29d低压配电装置？09BD3类别序号标准名称编号图集10内线工程09BD511照明装置09BD6124火灾自动报警与联动控制09BD913广播、扩声与会议系统09BD1214£建筑物防宙装置(2009)09BD13156安全技术防范工程09BD1416综合布线系统09BD1513法律法规序号法律法规编号1中华人民共和国合同法国家主席令笫15号2中华人民共和国建筑法国家主席令第91号3中华人民共和国消防法国家主席令第6号4中华人民共和国安全生产法国家主席令第70号5建设工程质量管理条例国务院令第279号6建设工程安全生产管理条例国务院令第393号7安全生产许可证条例国务院令第397号8建设项目环境保护管理办法国环字第003号文9建设工程施工现场管理规定建设部令第15号10北京市建设工程质量管理条例11北京市建设工程文明安全施工管理替行规定12关于加强房屋建筑和市政基础设施工程施工技术管理工作的通知京建法(2018)22号1.4其他文件序号文件类别文件名称1建筑及结构招标图纸结构、建筑、给排水、电气、通风2企业C1.管理手册企业标准化管理手册2 .工程概况2.1设计概况序号名称楼号基础形式底板底标高(m)底板厚度(mm)1基础1#5#楼筏板基础+钻孔灌注桩-16.200、-14.800,-15.000、-15.300700、900、1200、1300、1400,17006#楼筏板基础-13.4501500,1000,I1.OO2结构形式楼号结构形式楼板厚度（mm）地下室钢筋混凝土框架剪力墙结构-2层楼板220/250/300/280/150I层楼板220/250/150/1801#楼钢筋混凝土框架一剪力墙结构2层楼板120/1503层楼板1204层楼板120/150/180屋面板1202#'3#楼钢筋混凝土框架一剪刀墙结构2层楼板、6层楼板120/160屋面板120/1604#5#楼钢筋混凝土框架一剪力堵结构2层楼板、4层楼板120/150/1305层楼板120/1606层楼板120/150/160屋面板1206#楼钢筋混凝土框架一剪力墙结构T层夹层楼板180/2501层楼板180/200/2602层楼板150/1803层楼板150/1804层楼板1505层楼板150/180屋面板1203屋面正常楼面、屋面采用普通钢筋混;疑土梁板体系,2.2.机电系统介绍序号分部名称系统名称预留套管、配管1建筑给水排水工程给水系统DN15-DN100中水系统DN15-DN1OO排水系统DN50-DN150雨水系统DN150采暖系统消火栓系统DN100/DN150喷淋系统DN50-DN150而压细水客系统DN150大空间智能型主动喷水灭火系统DN1.50气体灭火系统2通风空调工程通风系统防排烟系统空调系统水系统：DN15-DN4503变配电系统镀锌厚壁钢管DN15-DN40照明系统动力系统3建筑电气防雷接地系统采用筏板基础接地形式：防直窗击措施：接闪器、引下线措施、接地装置）进出建筑物金属管道与防雷接地网连接；64楼：利用建筑物柱广内结构钢筋作为引下线,防雷接地、变压器、柴油发电机的中性点接地、保护接地、弱电系统接地、IT系统接地共同利用建筑物塔础内钢筋网作为接地体。4智能建筑系统智能化集成系统镀锌厚壁钢管DN15-DN40物业及食堂管理系统信息设施系统建筑设备管理系统公共安全系统机房系统及弱电管柚系统通讯、数据网络及综合布线有线电视系统安全防范系统动环检测系统建筑设备监测系统基础设施管理系统音视频系统无线对讲系统智能灯光控制系统会议系统极早期空气采样系统火灾自动报瞥及消防联动系统5电梯工程2.3.预留颈埋工作重难点及其对策序号揖难点对策1预埋管道叠加超出混凝土浇筑厚度：利用BH1.画出机电预留预埋综合布置图，避免出现超过3层预埋管叠加现象的出现：2保护层不够导致混凝土开裂：预埋的线管应与板上的钢筋绑扎牢固（防止混凝浇土筑时跑偏），线管不要过于集中预埋（混凝土浇筑会不到位，特别容易出现孔洞、裂匐；如预留线管过于集中，且不可避免，则将与土建方协商增加板厚避免保护层不够，导致混凝土开裂：避免拆庙过早，因拆模过早时也会对未完全凝固的混凝土受力早而引起开裂。3电气预埋成品保护：在主体结构配合过程中，由于交叉作业比较频繁，流动性大，故管路敷设完毕后的筑混凝土浇筑时,应派专人看护,以免振捣时损坏配管及盒、箱移位，遇有管路损坏时要及时修更。混凝土施工完后，拆完模应及时清扫、排除线管中堵塞问题,确保后续工作顺利进展。朝上的管口容易掉进杂物，因此在结构配管过程中，每完成一道工序应及时将管口用堵头封死。在抹灰施工时，将箱体周围的空隙填实、抹平，不能破坏管口封堵，不能将砂浆抹入箱体内并用塑料薄膜保护，防止污染。4套管成品保护：安装好的一般刚套管内寒泡沫或者木屑等填充物，两端用胶带封死，以免混凝土进入。土建合模后一次性浇筑于混凝土内，待拆模后及时找出套管位置，做好标记。穿外墙的防水套管及人防的密闭套管安装完毕必须用泡沫或者锯末镇实并用胶带封死、封牢固两端洞1-1，以防外界的泥土或下雨时雨水进入室内。楼板上的预留洞口在土建拆模后及时对洞口进行覆盖。班组应派专人定期检杳已安装完毕的套管，如果发现有其他专业在施工中破坏的情况，应当及时上报专业工程师,采取相应的补救措施。5板工预留孔洞采用循环手提套管的提取时间如何控制（避免过早不成型，会对未完全凝固的混凝十.过早受力而引起开裂过晚不容易提出来）;出镇时间根据工建要求为准；6外墙刚性、柔性套管遇到超厚墙体固定的困难：预制：加工加长型套管，划线，断管，封堵，断管时因套管相对于其他套管较长，断管时压手柄用力要均匀，不要用力过猛，断管后断面的毛刺要清除干净：定位：这是关键一步，笫一步，标记，按照施工图纸标注的位置，从附近的轴线抄线到套管的水平位捏并在底板上做好标记，再用铅坠找到套管的垂直高度，由于墙体较厚，套管两端的垂直标高都需要标记，避免发生上下位假的偏移；第二步，定位：根据标记的两个点，用水平尺交合是否符合要求，确定安装位置。安装与固定：由于套管较长，重量相对增加，墙体较厚，配筋复杂，安装时需要两个工人配合操作，待钢筋绑扎完毕，按照定位标记安放套管，同时土建应马上在套管附近加筋，加强筋距离套管周困留有30Inm的间隙，便于调整套管的标高,安装完毕需要及时检查位置是否发生偏移，并及时调整。7超大混凝土墙内套管可能影响结构的；尽册避免大管直接穿梁，如结构设计同意在梁相应位置，预埋直径大于20Omm的穿梁套管，应征得设计同意在此套管处设冏周圈加筋和加密箍筋。8消防系统相较于一般公共建筑而言齐全，空调形式更杂，地下建筑面枳大，机电安装需配合土建预留预理内容较多，难免有交叉碰撞现象发生。利用B1.M画出机电预留预埋综合布置图,使预留预埋工作更为直观，避免交叉碰撞现象，提高工作效率。9土建施工与机电施工中的配合在合模和拆模时，应注意保护管路不要移位、砸扁或踩坏等现象出现,预留预埋阶段的泡沫及塑料带等垃圾必须清理干净；在混凝土板、加气板上剔洞时,注意不要剔断钢筋，剔洞时应先用钻打孔,再扩孔,不允许用大锤由上面砸孔洞。配合土建浇浦混凝土时，应派电工看护，以防管路移位或受机械损伤。10电梯的预留预埋提前组织电梯分包核实土建井深、机房净空、井道、门洞、吊钩等尺寸荷载：提前进行电梯招采工作，确定电梯型号，知晓生产厂家的说明书及附图，并按此进行预留孔洞。3.施工安排3.1施工部位及工期要求序号施工部位工期要求1一次结构内预用预埋2019.10.22-2020.6.122二次结构内预留预埋2020.4.27-2020.11.83.2劳动组织及职责分工3.2.1管理层（近任工程师）负责人序号姓名职称项目职务岗位职贵I郭福利高工总包机电经理全面负货机电管理工作2王聿艳高工总包机电工程师负贡暖卫专业技术工作3张永峰工程帅分包机电经理分包施工总负责人4贺志飞助工分包机电副经理负货分包电气专业施工5王芮学分包机电副经理负资分包暖卫专业工作3.2.2工人数fit及分工序号姓名工作时间项目职务岗位要求1苏海岭20年暧卫班组长对暧卫专业预留预埋有丰富的操作经验，有一定的管理能力2郑宏亮22年电气班组长对电气专业预留预埋有丰富的操作经验，有一定的管理能力3.2.3劳动力计划序号工种人数1管道工102通风工33电工404焊工84.施工准备4. 1技术准备严格按照审图阶段程序进行，认真熟悉图纸及有关技术资料,将专业施工图与结构图、建筑图进行核对，将图纸存在的问题及时与设计院进行沟通、解决。熟悉施工工艺流程，熟练掌握施工验收规范标准及现场环境，J'解土建进度安排、施工管理等情况，拟定与总进度计划相协调的专业施工进度计划。为保证本工程质量争创国优奖工程，做好前期质量策划节点，并做好对工人的交底。5. 2机具准备根据总进度计划及专业进度计划，施工机具需用量计划，及时与总部联系确定调用、租赁或购买方案，并根据总进度计划及专业进度i1.划逐步组织工机具进场，工机具安放在工机具库房或预制车间。主要机具计划表序号材料名称型号/规格单位数量进场日期1套丝机TQ1.OO-A台42019.102电焊机BX300台62019.103砂轮切割机J3GB-400台42019.104气焊工具套42019.105压力案f套42019.106弯管器把82018IO7液压煨管器台42019.108机械开孔器*62019.109手切机台42019.1010钢钢个122019.1011钢卷尺个122019.104.3材料准备施工材料准备贯彻“早番料”这一施工原则，根据进度计划在各个部位施工前施工材料提前进场险收，并留出材料报验工作时间和不合格品清退再进场再报验时间。序号材料名称型号/规格单位进场日期1JDG管DN16-DN40米2020.42镀锌管DN15-50米2019.103金属底盒86底盒个2019.H4圆钢4>8、102019.105扁镁40*4、25*42019.106套管DN100-DN350个2019.115.主要施工方法及措施6. 1给排水、消防预留预埋5.1.1预留范用配合结构施匚在混凝十楼板、梁、墙上预留孔、洞、预埋件及套管.5.1.2预留工作准备施工前仔细阅读理解机电施工图纸，并结合结构图纸制作综合机电设备用孔图，在施工前一个月提交监理、业主审批作为预留预埋施工依据.专业工程师按照踪合机电设备用孔图，确定所有预埋预留点，并统一编号，并对照机电施工图与十.建结构图重新核对预留位置、孔涧尺寸、标高.由项目主管生产经理组织预留预埋施工协调会，的定预留孔洞与预埋件的责任划分。制定预留预埋检查与交接的具体措施,并确定贡任人。相关技术人员核实预埋件规格数量，落实预埋件的预埋方法.与结构海工队伍共同制定地下部分预留预埋进度计划，制定保证措施确保不对结构工期造成影响。5.1.3套管要求根据机电管线综合图，由专业工程师对刚性防水套管、柔性防水套管、一般填料套管进行逐层、逐部位数员统计,同时根据结构墙体的厚度确定预埋套管的长度.列出详细各种类型套管清单：套管要求见下表：I序号项目具体要求1套管型号制作套管的管径，比穿越的管道大1至2号2过地套管的长度墙厚+两面抹灰厚3过楼板套管长度楼板厚度+两面抹灰厚+20mm（H生间50mm）套管应两端平齐，打掉毛刺，除锈防腐，在混凝土中4其他套管预留应位置准确，过墙两端与饰面平，过楼板下端与楼板饰面平。51.4预留预埋顺序根据本次招标文件提供的工程量清单，一般埴料套管（除非穿梁等特殊部位）进行结构预埋，对于穿楼板、二次结构等部位的一般填料套管应先预留孔洞，等后期管道施工时再安装套管。5.1.5 预留施工及技术要求在浇筑混凝土前取得各指定的分包人及其他承包人在钢筋混凝土结构上所需的留洞、槽口、凹情等的尺寸、位置及其形成的一切资料。会同其专业技术人员，结合各专业图纸审核预留洞有无冲突的问题，发现问题及时通过各方设计进行解决。根据各指定的分包人及其他承包人提供的相关资料，绘制相应的混凝土结构内留洞洞口及套管检查表，供施工和检查使用。加强对图纸的热悉程度，对专业管路和金属线槽、桥架、母线等的走向形成立体的认识。5.1.6 预留孔洞一般孔洞预留：结构施工过程中，确定专人跟踪配合，待土建施工到预留孔洞部位时，立即按机电设备留孔图中给定的穿管坐标和标高，在模板上作出标记。在土建扎钢筋时，将事先做好的模具中心对准标记进行模具的固定安装，并考虑方便拆除临时模具.当遇仃较大的孔涧、模具与多根钢筋相碰时，与土建技术人员协商,采取相应措施后再进行安装固定。剪力墙内暗装的消火栓箱在土建浇注混凝土前预留好准确位置。卫生间孔洞预留：卫生间内各种水管孔洞预留是工程重点，对于卫生间洁具的排水预留洞，必须根据本工程确定使用的卫生洁具的安装尺寸、地体的厚度及坐标轴线,确定预留洞的位置后预埋,如因些原因导致在I1生间排水套管在预留时，洁具的型号无法确定，我方将参照标准图集及设计要求进行排水孔洞的预笛。为防止在洁具型号确定后，洁具安装要求与孔洞的预留存在偏差，尽珏减少楼板开洞的面积，孔洞的尺寸可适当放大号。套管预留孔洞施工方法：根据管道管径尺寸，制作比管径大两号的钢套管，保温管道钢套管比管径大15Omm.钢套管的长度通常为楼板厚度1300mm。在土建楼板模板铺设完毕，底筋绑扎完毕后，根据规范要求及现场结构钢筋绑扎成形的位置尺寸，确定套管位置，将钢套管放在预留的位置，用铁丝将钢套管绑扎好，用铁钉将铁丝钉在模板上，将钢套管紧紧的固定在模板匕铜套管的底部与模板之间不留缝隙紧贴牢匏。预埋好后，钢套管内还应放入地料将套管端充满，防止混凝土浇注时进入套管内。钢套管在埋设前外壁刷一层脱模剂，待混;疑土强度达到可以上人时，将套管拔出，清理干净，分类存放以备后用。楼板预留洞注意事项预留洞位置正确，洞口大小符合设计及规范要求，预留洞口应光滑完整无破损。使用的钢模盒应清理干净，外刷脱模剂。固定应牢固可靠，采用三点固定方法。控制出模时间（出模时间根据土建要求为准），过早将产生洞【I塌陷，过晚将给出模造成困难，破坏洞口的完整性.模徐规格符合设计要求。预的洞规格尺寸应正确。浇筑混凝土时应有专人看护，保证预留、预埋孔洞应无位移、跑偏歪斜等现象“墙体留洞时，要在楼板上依据轴线及标高、坐标放出洞口位置线，并注明其标高、坐标。在墙体纲筋上固定木盒要依据结构50标高线控制高度。木盒固定牢固后，将木盒内部用泡沫或锯沫填实两端用胶带封严封车。加强筋预留洞/也照洞木点楼板预留洞尺寸项次管道名称留孔尺寸1给水立管管径小于或等于25mm100nun*100mm管径32-5OmnI15011un*150mm管径70TOomm200mm*200mm管径大于100mn1.在管径基础上加200mn2排水立管管径小于或等于50mm150mm*150mm管径80-10Omm200mm*200nun管径大于100mn1.在管径基础上加150三消防系统套管的参照卜列标准:管径（mm）50-7575-100125-150200-300留洞尺寸（Inm）100*100200*200300*300400*400结构板预留洞封堵管道及套管安装完后，将洞口凿毛,清理干净后用清水冲洗干净，逐层浇C20细石混凝土，振播密实，最终浇注面比原楼板混凝土面低2CM,由土建施工人员做最后的饰面。5.1.7 套管设置本工程预理套管如卜表所示安装位置套管安装详图符号说明固定方式穿地下钢筋混凝土水池或水箱的进水管、出水管应加设防水套管美性防水体帝（A型）：I-钢管2-法兰套管3-密封圈4-法兰压盖5-螺柱；6-螺母7-法兰8-密封膏联缝（迎水面为为腐蚀性介质时适用）；9-迎水面剪力墙处套管需与结构钢筋绑扎固定，一次浇筑在地体内，国定打口一测在水池内壁安装位置套管安装详图符号说明固定方式柔性防水套管（B型）：I-钢管：2-法兰套管：3-密封圈：4-法兰压盖;5螺栓：剪力墙处套管需与结构钢筋绑扎固定，套管应焊接止水翼环，一次浇筑穿地下室外1.Q6-螺母：7-法兰：(1.3_J8-密封高嵌缝：9-建筑外墙：10内侧：11-柔性填缝材料在墙内,套管长度至少大干墙体厚度15OnWk刚性防水套管（钢管）：I-铸铁管剪力墙处套管需与2钢套管3-具环结构钢筋绑扎固定,一次dT)亡4石棉水泥5-油麻穿地上建筑外墙等防水墙体、顶板浇筑在墙体内刚性防水套管（钢管）：I-钢管2-钢套管剪力墙处套管需与3-翼环4-挡圈结构钢筋绑扎固定，一次幺二二一）(I£IC5-石棉水泥6-油麻2浇筑在墙体内穿建筑内隔焙夸苦12§I-钢管：2-钢套管：3-密封城料：4-隔墙;5-成品装饰板（明装管适用）套管配合墙体施工或使用机械开洞后用水泥砂浆固定-SrB4'5穿无防水要求楼板1钢管：2钢套管；3-密封埴料；4-楼板套管中部架设钢筋于楼板上套管下部水泥砂浆吊模固定安装位置套管安装详图符号说明固定方式穿有防水要求的楼板I25:/i磔34广钢管；2-钢套管：3-翼环：4-挡圈：5-石棉水泥：6-油麻套管中部架设钢筋于楼板上套管下部水泥砂浆吊模固定，套管出楼板的高度满足相关要求。套管预埋注意事项穿墙刚性套管安装：时于需安装在剪力墙上的刚性套管，在主体结构钢筋绑扎好后，按照深化图纸，确定管道安装的标高，找准位置，按大于穿剪力墙管道外径一到两号选择套管的尺寸，同时根据的力墙的厚度及建筑做法决定套管的长度，然后将选择好的套管置于钢筋中，校对坐标、标高、平正合格，牢固的绑扎在钢筋网中固定，如果需气割钢筋安装的，必须得到设计允许，安装后套管处必须由结构施工方用加强筋加固。套管在安装前套管内应刷防锈漆两道，套管外壁不刷漆，套管安装好，在结构模板未封闭前，应先将套管内用锯末、旧棉絮等进行侦充，用胶带将套管两头进行完全封闭，防止浇灌混凝土时混凝土进入套管，将套管堵死。防水套管安装：防水套管安装在建筑物外墙管道进出户处及建筑物室内水池上管道进出口处，柔性套管适用于管道穿过墙壁处受布振动或有严密防水要求的构筑物。防水套管应根据建筑结构及安装的部位进行下料，并应按照设计或施工安装图册中的要求进行预制加工。预制加工的套管的材料必须按标准图集或规范要求订货，柔性套管的法兰必须达到国家标准。将预制加工好的套管在浇注混凝土前按设计要求部位固定好，柔性套管的长度必须等于地体厚度，且2300mm。柔性套管加工完毕后应在外壁刷底漆一道，内部刷防锈漆两道。刚性套管底环翼底厚度必须达到标准图集或规范要求。刚性套管底长度等于剪力地体厚度且应220OmnU刚性套管加工完成后，应在套管、环翼外壁刷底漆一道，内部刷防锈漆两道。安装时校对套管坐标、标高、平正合格后，将防水套管与结构钢筋绑扎固定，待固定安装完毕后用填料将套管内塞紧捣实，套管两头用胶带进行封团保护，防止水泥砂浆进入,做好保护，一次浇注成形.人防套管D管道穿越人防区可按下表安装:管道类型套管位置套管做法备注压水水、排给管力管非人防区穿越人防区密闭地I-公称压力不小于IMPa的阀门2-石棉水泥3-油麻4-挡圈5-人防外墙，密封堵6-翼环7-给水管，压力排水管（钢管）8-钢套管9-人防区IO-非人防区压水水、排曲系力管非人防区穿越人防区I-公称压力不小于IMPa的阀门2-石棉水泥3-油麻4-挡圈5-临空墙6-翼环7-给水管，压力排水管（钢管）8-钢套管9-焊接IO-人防区II-非人防区给水管、压力排水管道穿越人防单元分隔墙或单元间临战封堵钢板10I1.I-公称压力不小于IMPa的阀门2-石棉水泥3-油麻4-挡图5-人防单元分隔墙单元间临战封堵钢板6-翼环7-给水管,压力排水管（钢管）8-钢套管9-焊接Io-人防区U-非人防区压水水、排给管加管非人防区穿越人防区I-公称压力不小于IMPa的阀门2-石棉水泥3-油麻4-挡圈5-人防顶板6-翼环7-绐水管，压力排水管（钢管）8-钢套管9-焊接防爆波地漏安装非人防区穿越人防区I-防爆波地漏2-球疆铸铁管或镀锌钢管3-防爆波阀门4-可曲挠橡胶管接头5.1.8预埋件安装要求对于结构墙体、顶板不便以后钻限的位置应预留预埋钢板（预埋铁），以便于机电安装时为支吊架所利用，预埋铁尺寸为100X1.OoX6mm的钢板，钢板用饰钩与结构内的钢筋用电焊固定。预埋件安装要求楼板上预埋件的固定，要先在楼板底模上依据轴线及坐标放出预埋件的位置线，将预埋件放置在线位上用钉子固定牢，等到楼板第一二层钢筋绑完然后把预埋件的拉钩筋与一二层钢筋绑牢。结构墙体上预埋件的固定在结构墙体竖向钢筋绑扎完成后，横向纲筋绑扎到预埋件的标高，依据结构50标高线控制高度。然后根据轴线、标高、坐标将预埋件固定在钢筋上。预留件校正预留件安装完毕后，按测量定位时所采用的方法重新测一遍，校正安装时所产生的误差以保证预留质量。5. 1.9消防电梯井排水管预埋消防电梯机坑内预埋排水管至一侧集水坑，管材为给水铸铁管道，要求管道伸出坑壁不小于IoCM,管口用磨光机打磨光滑并用木套盒做成品保护。管道安装后在混凝土施工时安排专人看护，以免震捣移位和破坏。5.2. 。成品保护封堵在混凝土浇筑过程中，由于倾倒和振捣混凝土易对预留孔洞所使用的预留件产生位移和变形。在混凝土浇筑或者在墙的封堵砌筑过程中，设专人看护预留件，产生位移和变形时，及时校正。清理管道过楼板、过墙的预留洞清理：清除在浇筑混凝土或墙体砌筑过程中渗入到预留件内部的砂浆硬块，使预留套管内部清洁、光滑。暗装控制器箱预留洞清理：在拆除模板或砌筑完成后，清除箱孔洞内的砂浆硬块，然后拆除预留时所安装的模板。并进行清理干净，分类入库堆放，挂标识，以备以后使用。5.2通风空调工程预留预埋5.2.1一般风管预留风管预留孔洞：孔洞宽度=风管宽度+20Om叫孔洞高度=风管高度+20Om叫砌体预留孔洞上方需设置过梁。风管穿越防火墙（楼板套管埋设要求：采用1.6-2.Omm厚铁皮，射钉枪或水泥钉固定，内填岩棉或离心棉等A级防火材料。管井内风管穿越楼板封堵照此执行。5.2.2 人防通风预留预埋绘制预埋件位置图：根据设计图纸预先绘制穿墙风管预埋图，标明每处穿堵风管的标高、坐标位置及风管的规格和类蟹及管道支架预埋板的位置。穿墙风管制作：根据已绘制的风管预埋图，统计各种规格和类型的套管加工数量。预埋风管的加工制作应根据设计选定的穿墙风管类型，按标准图集规定进行制作：预埋管钢板厚度B=3mm.直径与相连接的风管直径相同，颈埋管的长度.若单面接风管1.=墙厚+10Omm:两面都接风管1.=墙厚+20Omm.预埋管的密闭肋（即翼环）外径为风管直径+10Omm:钢板厚度5=5mm0密闭助应位于墙体中心。穿墙风管预埋：穿墙风管预埋应在土建钢筋模板施工作业时配合土建做好预埋管的定位，当风管直径较大影响土建配筋，应事先与土建及有关部门协商好土建钢筋加密措施，并积极配合土建做好加密钢筋的焊接工作。穿墙风管的定位必须准确，固定牢固，且应保证埋管的水平度和与墙面的垂直度。密闭翼环应与结构钢筋焊牢，土建在浇混凝土时应有人监护，防止埋件走动。当风管穿越密隔墙时，必须预埋带有翼环的密间穿墙短管，密闭穿墙短管应采用3mm的铜板焊接制作，密闭翼环采用国度大于3mm的钢板制作，翼高宜为50m,安装防爆阀门的穿墙短管应采用热镀锌钢管，焊接均匀、饱满、严密；密闭翼环应位于墙体厚度的中间，并与周围结构钢筋焊牢，密闭穿墙短管的轴线应与所在墙面垂直，管端应平整：密闭穿墙短管两端伸出墙面应大于100mm。风管支架的固定采用预制钢板与支架焊接固定形式，因此，应按照预埋件位置图，在土建钢筋、模板施工作业时及时配合土建做好预埋件的定位，在土建浇混凝土时应有人监护以防预埋件移位。测压管预埋：测压管埋设在灌毒室屋顶混凝土内的镀锌钢管，应根据设计图纸进出口位置，进行整体预制，预埋定位时进出口弯管朝下，浇捣混凝上时应有人监护，以免移位。5.2.3 通风工程预埋的重点部位人防密闭套管及楼悌间正压送风口预留孔洞，人防密闭套管的准确尺寸应按照人防密闭阀的法兰接口尺寸来加工，而不能按照图纸的尺寸，否则将来与密闭阀连接时会不一致。正压送风口（多叶排烟口）预留时应与十.建提前核对图纸，如图纸未注明应在执行机构的边洞口措加250mm。本工程各通风立管穿楼板处均要预留洞，硕留洞采用木盒方式，由木工统一制作，由土建按结构图放置，机电相关专业人员纪查尺寸、位置及数量。空调水套管道预留空调水套管预留与给排水套管预留大至相同，但空调水管道均有保温处理，套管的管径及尺寸要保i正保温层完整的通过套管并有填塞空间。二次结构期间通风与空调孔洞预留进行墙体砌筑施工期时，通风专业人员随时跟踪施工部位，对于通风管道横穿地体部位均要预留孔，空调水管道要加设穿墙套管。预留孔及穿墙套管的位置及数量由通风与空调专业进行统计，出图发给技术部及相关砌筑施工单位。对于空调水穿墙的套管，砌筑到相应位置时，由机电位置进行套管安装。套管的长度要考虑相应部位墙体的相应做法，套管的长度应为抹完灰后的墙体厚度。空调水管道均有坡度要求，在墙体厚度较厚并且管道规格较小时，安装时套管时应考虑将套管按坡度倾斜放置并加大套管规格。5.3二次结构期间暖卫预留预埋5.3.1横穿墙体的各种管道在进行墙体砌筑时，机电部要与工程部密切配合，给排水专业人员随时跟踪施工部位，对于管道横穿墙体部位均要加设穿堵套管，穿墙套管的位置及数量由给排水专业进行统计，出图发给技术部及相关砌筑施工雎位。对于预留套管或洞小于300mm的部位，砌筑到相应位置时，由机电专业进行套管安装。对于预留套管或洞大于30（h三的部位，由砌筑单位按图进行预留，机电部进行旦查。5.3.2重力排水管道均有坡度要求，安装时套管时应考虑将套管按坡度倾斜放置并加大套管规格，重力流标高按管内底标高。5.3.3二次结构管道阳槽表序号管道名称留孔尺寸（mm）1给水支管管径小于等于25mm100*100明装60*60暗装管径32-4Oran150*130明装150*100暗装2排水支管管径小于80mm250*200排水支管管径100nin300*2505.3.4沿墙体纵向的管道对于卫生间等公共部位，大部分给水支管均为暗敷设，本工程相关墙体有轻质隔墙及后砌空心砖墙。在轻质隔墙内敷设的管道，在十.建单安装完竖向龙骨后即可进行，管道穿龙骨时要用专用开孔器进行开孔，不得随意损坏龙骨。管道要在第二面石膏封装前完成水压试验。对于在后砌破墙内的给水管道，机电部与工程部研究出合理的施工顺序，土建单位先进行墙体砌筑，布墙体砌筑完成并验收完成后，机电单位进行纵向切槽（横管律在吊顶上或是埋地），机电安装完成并固定后交给砌筑单位进行处理.对于硬性管道及不方便后安装的管道（如不锈钢管、镀锌钢管），此部位要提前将管道及甩口做到位，将用支架固定牢固，在砌筑时,将砌块的侧面开口套在管道上，使管道进入到砌块空心部位，避免了后砌墙体因布用管道发生切槽现象。535同标高成排套管预留时，应先预制固定好，再进行预留安装：预埋上下层套管时，必须保证套管与套管的中心线在一条垂直线上。536消防箱安装在土建砌墙时，根据国标留下消防箱等安装洞，井将消防箱管做到栓口下一个弯头，将消防箱就好，箱体与洞四周间隙为1020m,用木楔固定消防箱，保证箱体平整，不变形，箱盖开关自如，装好消火栓，再用50»水泥砂浆将箱四周间隙写实，注意：消火拴箱安装后要与墙粉刷面平齐，为确保箱盖在交工前不被破坏，可先拆去箱盖，另作保护.消火栓的水带，水枪也可哲不装，竣工时同箱盖并装入。5.4基础接地及防雷引下线施工5.4.1 基础接地：采用建筑物基础作为接地装置，将基础底板轴线上的上下两层主筋中的两根通长（焊接），主钢筋可齐焊接形成电气通路，形成基础接地网。侧敷设一圈
