《地下室的构造》.ppt

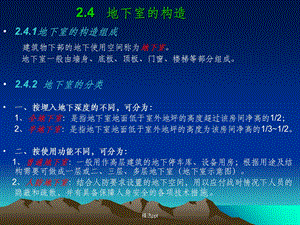

精选ppt,2.4 地下室的构造,2.4.1地下室的构造组成 建筑物下部的地下使用空间称为地下室。地下室一般由墙身、底板、顶板、门窗、楼梯等部分组成。2.4.2 地下室的分类一、按埋入地下深度的不同，可分为：1、全地下室：是指地下室地面低于室外地坪的高度超过该房间净高的1/2；2、半地下室：是指地下室地面低于室外地坪的高度为该房间净高的1/31/2。二、按使用功能不同，可分为：1、普通地下室：一般用作高层建筑的地下停车库、设备用房；根据用途及结构需要可做成一层或二、三层、多层地下室（地下室示意图）。2、人防地下室：结合人防要求设置的地下空间，用以应付战时情况下人员的隐蔽和疏散，并有具备保障人身安全的各项技术措施。,精选ppt,地下室示意图,精选ppt,2.4.3 地下室防潮构造 当地下水的常年水位和最高水位均在地下室地坪标高以下时，须在地下室外墙外面设垂直防潮层。其做法是：在墙体外表面先抹一层20mm厚的1：2.5水泥砂浆找平，再涂一道冷底子油和两道热沥青；然后在外侧回填低渗透性土壤，如粘土、灰土等，并逐层夯实，土层宽度为500mm左右，以防地面雨水或其它地表水的影响。另外，地下室的所有墙体都应设两道水平防溯层，一道设在地下室地坪附近，另一道设在室外地坪以上150200mm处，使整个地下室防潮层连成整体，以防地潮沿地下墙身或勒脚处人室内。2.4.4 地下室防水构造 当设计最高水位高于地下室地坪时，地下室的外墙和底板都浸泡在水中，应考虑进行防水处理。常采用的防水措施有三种：一、沥青卷材防水 1、外防水外防水是将防水层贴在地下室外墙的外表面，这对防水有利，但维修困难。外防水构造要点是：先在墙外侧抹20mm厚的1：3水泥砂浆找平层，并刷冷底子油一道，然后选定油毡层数，分层粘贴防水卷材，防水层须高出最高地下水位500-1000mm为宜。油毡防水层以上的地下室侧墙应抹水泥砂浆涂两道热沥青，直至室外散水处。垂直防水层外侧砌半砖厚的保护墙一道。,精选ppt,2、内防水内防水是将防水层贴在地下室外墙的内表面，这样施工方便，容易维修，但对防水不利，故常用于修缮工程。地下室地坪的防水构造是先浇混凝土垫层，厚约100mm；再以选定的油毡层数在地坪垫层上作防水层，并在防水层上抹20 30mm厚的水泥砂浆保护层，以便于上面浇筑钢筋混凝土。为了保证水平防水层包向垂直墙面，地坪防水层必须留出足够的长度以便与垂直防水层搭接，同时要做好转折处油毡的保护工作，以免因转折交接处的油毡断裂而影响地下室的防水。二、防水混凝土防水当地下室地坪和墙体均为钢筋混凝土结构时，应采用抗渗性能好的防水混凝土材料，常采用的防水混凝土有普通混凝土和外加剂混凝土。普通混凝土主要是采用不同粒径的骨料进行级配，并提高混凝土中水泥砂浆的含量，使砂浆充满于骨料之间，从而堵塞因骨料间不密实而出现的渗水通路，以达到防水目的。外加剂混凝土是在混凝土中渗人加气剂或密实剂，以提高混凝土的抗渗性能。三、弹性材料防水随着新型高分子合成防水材料的不断涌现，地下室的防水构造也在更新，如我国目前使用的三元乙丙橡胶卷材，能充分适应防水基层的伸缩及开裂变形，拉伸强度高，拉断延伸率大，能承受一定的冲击荷载，是耐久性极好的弹性卷材；又如聚氨酯涂膜防水材料，有利于形成完整的防水涂层，对在建筑内有管道、转折和高差等特殊部位的防水处理极为有利。,精选ppt,精选ppt,精选ppt,降排水,
