化工工艺流程图制图标准.docx

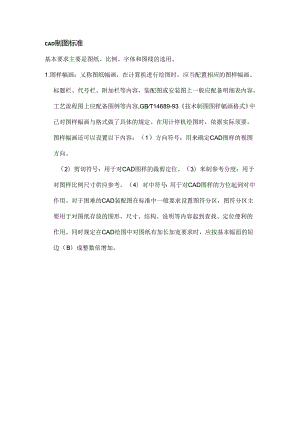

CAD制图标准基本要求主要是图纸、比例、字体和图线的选用。1.图样幅画：乂称图纸幅画，在计算机进行绘图时，应当配置相应的图样幅画、标题栏、代号栏、附加栏等内容，装配图或安装图上一般应配备明细表内容，工艺流程图上应配备图例等内容,GBT14689-93技术制图图样幅画格式中已对图样幅画与格式做了具体的规定。在用计停机绘图时，依据实际须要，图样幅画还可以设置以下内容：（1）方向符号：用来确定CAD图样的视图方向。（2）剪切符号：用于对CAD图样的裁剪定位。（3）米制参考分度：用于对图样比例尺寸供应参考。（4）对中符号：用于对CAD图样的方位起到对中作用。对于困难的CAD装配图在标准中一般要求设置图符分区，图符分区主要用于对图纸存放的图形、尺寸、结构、说明等内容起到查找、定位便利的作用。同时规定在CAD绘图中对图纸有加长加宽要求时，应按基本幅面的短边（B）成整数倍增加。图21为图样幅面形式,具体尺寸见表21。（八）带装W边的图样幅面图2-1图样悯而去2-1图样幅面尺寸幅面代号AOA1.A2A345Bx1.M1.×1189594×841.420×594297X42021()×297148×210a25C1()5t20102、比例：CAD图样中所采纳的比例应当符合国家标准GB/T14609-93技术制图比例的有关规定，具体见表2-2.必要时候也可以选择表2-3中的比例。表2-3绘图比例比例放大比例4：12.5：14X10"：I2.5×10,:1缩小比例1：1.51：2.51：!.5×10"1：2.5XK)”1：31：3×IOh1：41：4×10"1：61：6×10,3、字体：CAD制图的字体应当按技术制图字体GB/T14691-93的有关规定，做到字体端正、比画清晰、排列蒸汽、间隔匀称，井安装，或是生产过程中的试车、检修、技术改造，均离不开化工图样。化工制图是特地探讨化工图样的绘制和阅读的一门科学。在化工制图中一般采纳机械制图的国家标准，机械制图标准基本上与CAD图标准一样。1.图样幅画：国家标准对机械制图的图样幅画的基本规定，是采纳AO至A5好图样幅画。同样无论装订与否，均应画出图框线和标题栏。需装订的图样其格式依据如图27（八）所示：不须要装订的图样，其格式如图2-1(b)所示。图框线用粗实线绘制，周边各部分尺寸均依据表2-1中的规定。2、比例:在化工制图中，图样比例仍采纳国家标准GB/T14690-93技术制图比例的规定。对某些局部放大图、斜视图、剖视图等，其比例与主视图不同时.，应在图样中该图的上方单独进行比例标注。3、字体：图样中的字体同样采纳GB/T14691-93技术制图字体的规定。各类字体必需做到：字体端正、笔画清晰、间隔匀称、排列整齐。字体大小分为1.8,2.5,3.5,5,7,10,14,20八种字号，分别表示不同字体高度(单位：mm),其字宽一般为h(根号2)。各计量单位、名称应符合中华人民共和国法定计量单位的规定。4、图线：在化工制图中的图线仍采纳国家标准规定的各种图线。图线分为粗、细两种，粗线宽度b在0.52mm之间选择，细线宽度约为b3.绘图时依据清晰、醒目、按图形大小和困难程度选择宽度。但在同一图样中，同类图线的宽度和类型应一样。在实际绘制过程中对图线绘制有如下几点要求：（I）虚线、点划线、双点划线的线段长度与间隔应匀称分布。（2）点划线和双点划线的首末端应是线段而不是点。（3）圆的中心线在圆心处为线段的交点，且中心线两端超出圆轮廓线2'5mm0（4）在较小图形上绘制点划线或双点划线有困难时，可以用细实线代替-5、标题栏：化工制图中设备图样的标题栏与机械制图的大致相同。标题栏的格式仍采纳国家标准技术制图标题栏（GB/T10690.1-93）中的规定格式。在一般状况下，每张图纸的右下角都要有标题栏，用于说明设备的名称与设计等内容。图2-3流程图标题栏格式化工工艺流程图标准化工工艺流程图是用图示的方法把化工生产的工艺流程和所需的设备、管道、阀门、管件、管道附件与仪表限制点表示出来的一种图样，是设备布置和管道布置设计的依据，也是施工、操作、运行与检修的指南，是化工工艺设计的主要内容。绘制化工工艺流程图是化工制图的内容之一，因此，国家机械制图标准对化工制图的约束，在绘制化工工艺流程图同样有效。但由于化工工艺流程图的特别性，原化工部对化工工艺流程图制定了一套行业标准HG20591.*-92.标准对图样幅画、标题栏等作了说明，并规定了设备图形、线型、阀门管件图线、图例等的表达方式，设备、管线、仪表等的标注形式等。图样幅画与其他：在化工工艺流程图的绘制过程中，对图样幅画、字体、比例、标题栏等仍采纳国家机械制图标准，只是对某些特别的地方进行了一些补充和说明。化工工艺流程图的图样幅画仍采纳国家标准对图样幅画的规定，一般化工工艺流程图采纳标准中AI规格的图样幅画，横福绘制。对流程简洁者可以采纳A2规格的图样幅画。对生产流程过长，在绘制流程图时可以采纳标准幅面加长的格式。每次加长为图样宽度的"4倍，也可以分段分张的流程图格式。在流程图中，设备（机器）一般只取相对比例。允许实际尺寸过大的设备（机器）比例适当缩小，实际尺寸过小的设备（机器）比例适当放大。要示意出各设备间的相对凹凸。化工工艺流程图的标题栏与机械制图中的标题栏有所不同，原化工部标准对工艺流程图的标题栏规定如图2-3所示。2、设备的表示方法和标注2.1设备的表示方法：化工设备与机器的图形表示方法原化工部HG20519.34-92标准中已作了规定。表27摘录了标准中的部分图例。在标准中未规定的设备、机器图形可以依据其实际外形和内部结构特征绘制，只取相对大小，不依据实物比例绘制。化工工艺流程图中各设备、机器的位置应便于管道连接和标注，其相互间物料关系亲密者的相对凹凸位置要与设备实际布置相吻合。对于需隔热的设备和机器要在其相应部位画出一段隔热层图例，必要时标注出其隔热等级：管道有伴热的也要在相应的部位画出一段伴热管，必要时可标注出伴热类型和介质代号。地下或半地下的设备、机器在化工工艺流程图上要表示出一段相关的地面。设备、机器的支承和底座可不表示。2. 2设备的标注：设备一般在两个地方标注：一是在设备的上方或下方惊醒标注，要求排列整齐，并尽可能正对设备。标注形式如分式，在位号的上方（分子）标注设备位号，在位号的下方（分母）标注设备名称。二是在设备内或其近旁进行标注，仪标注设备位号，不标注设备名称。设备位号由设备分类代号、车间或工段号、设备序号和相同设备序号组成，如图2-4所示。对于同一设备，在不同设计阶段必需是同一位号。原化工部标准HG20519.35-92对设备有规定，如图2-4所示。设备序号车间或工段号设备分类号一j1相同设备的序号V0408A真空受槽设备名称图24设备标注格式表24化E12流程图上的设备、机器图例设备类别分类号填料塔T板式塔续表固定床反应列管式反应器流化床反应器聚合釜续去设备类别分类号鼓风机压缩机M牵膏巧露IA'”机I冷at往品压缩机四级往品压缩机<H离心泵水环真空泵齿轮泵活塞泵液下泵纳氏泵旋转泵比例泵匕看口/卧式槽立式槽除沫分离瑞旋风分离器DQQ静电除生器惟顶球湿式气柜球罐箱式炉圈筒炉3、管道的表示方法和标注工1管道的表示方法：在化工工艺流程图中是用线段表示管道的，常称为管线。在原化工部HG20592.28-92和HG20519.3292标准中对管道的图例、线型与线宽做出了规定，图例如表2-5所示。在每根管线上都要以箭头表示其物料流向。图中管线与其他图纸有关时.，一般应将其端点绘制在图的左方或右方，并在左方或者右方的管线上用空心箭头标出物料的流向（入或出），空心箭头内注明其连接图纸的图号或序号，在其旁边注明来或去的设备位号或管道号。空心箭头画法如图2-5所示。在化工工艺流程图中管线的绘制应成正交模式，即管线画成水平或直线，管线相交和拐弯均画成直角。在管线交叉时，应当图2-5空心箭头将一根管线断开，如图2-6所示。另外应当尽量避开管线穿过设备。表25管道的图例、战型和线窗名称图例线宽(mm)主要物料管道b=0.81.2生要物料埋地管道1>辅助物料及公用系统管道(1.2-23)b辅助物料及公用系统埋地管道'(1/22/3)b仪衣管道(1/3)1.原有管道1>图26交叉管战标记3. 2管线标注：管线标注是用一组符号标注管道的性能特征。这组符号包括物料代号、工段号、管段序号和管道尺寸等，如图2-7所示。在图2-7中，物料代号、工段号和管段序号这三个单元称为管道号(或管段号)。按原化工部HG20519.36-92标准中规定的物料代号如表2-6所示。管道外径和壁厚构成管道尺寸，管道尺寸以mm为单位，只标注数字，不标注单位。在管道尺寸后应标注管道材料代号，管道材料代号如表2-7所示。管道等级代号和隔热隔音代号可分别参见原化工部HG20519.36-92和HG20519.38-92标准。表2-8至表2-10给出了温度运用范围和隔热隔音代号等单元可省略，此时只在管道尺寸后标注管道材料代号。每根管线（即由管道一端管口至另一端管口之间的管道）都应进行标注。对横向管线，一般标注在管线的的上方：对竖向的管线一般标注在管道的左侧，也可以用指引线引出标注。图27管线标注格式4、阀门、管件喝管道附件的表示方法：在化工工艺流程图中，一般用细实线按规定的图形符号全部绘制出管道上的阀门、管件和管道附件（但不包括管道之间的连接件，如弯头、三通、法兰等）,但为安装和检修等缘由所加的法兰、螺纹连接件等仍要画出。原化工部HG20919.3233-92标准给出了阀门、管件和管道附件的图形符号,见表2T1所示。其中阀门图形符号一般长为6皿，宽为3三,或长为8mm,宽为4m5、仪表、限制点的表示方法：在化工工艺流程图上要会出和标注全部与工艺相关的检测仪表、调整限制系统、分析取样点和取样阀等。这些仪表限制点用细实线在相应管线上的大致安装位置用规定的符号画出。该符号包括仪表图形符号和字母代号，它们组合起来表示工业仪表所处理的被测变量和功能。仪表的图形符号为始终径IOmm的细实线圆圈，圆圈中标注仪表位号。仪表位号由两部分组成：一部分为字母组合代号。字母组合代号的第一个字母表示被测变量，后维字母表示仪表的功能；另一部分为工段序号。工段序号由工序号和依次号组成，一般用35位阿拉伯数字表示。字母组合贷还填写在仪表圆圈的上半圆中。工段序号填写在下半圆中。表示仪表安装位置的图形符号见表2T2所示。原化工部HG20519-92标准给出了被测变量与仪表功能代号，表2-13列出常用被测变量以与仪表功能组合代号。限制点（测量点）是仪表圆圈的连接引线与过程设备或管道符号的连接点。仪表通过连接点和引线获得设备或管道内的物流参数。要求不同，其内容和表达的伺.,也不同，但它们之间有着密不可分的联系。它们之间的差别，匕要反映在工艺流程图上内容的详尽与否O在犷大初步设计阶段，所绘制的流程图称为方案流程图。在艺计兑阶段，所绘制的流程图称为物料流程图。在施匚图设计阶段所绘制的流程图称为施.流程图。施流程图又称为安装流程图或带控制点管路安装流程图。3.1.1 方案流程图方案流程图又称流程示意图或流程简图，是用来表达物料从原料到成品或半成品的工艺过程，表达整个工厂或午间生产流程以及所使用的设备和机器的图样。它既可用于设计开始时匚艺方案的讨论，也可作为卜一步设计物料流程图和施工流程图的基础。图3-1所示为某物料残液蒸饰处理系统的方案流程图.物料残液进入蒸慵反应釜R0601中，用蒸汽加热汽化物料残液,汽化后的物料进入冷凝器E060I被冷凝为液态，该液态物料流经真空受槽Vo605AB排出到物料贮槽。蒸镯反应釜R0601底部蒸溜残液去残渣受槽。从图3”中可知,方案流程图主要包括两方面内容:设备:用细实线表示生产过程中所使用的机器、设备示意图：用文字、字母、数字标注设得的名称和位号。.I：艺流程:用粗实线表达物料由原料到成品或半成品的.艺流程路线;用文字注明各管道路线的名称；用箭头注明例*：1.的涌向一近年来，为了给进一步讨论和设计提供更详细的资料,常在方案流程图上IWi出工艺流程中流量、温度、压力、液而以及成分分析等测最控制点,这种图同物料流程图和施工流程图比较接近。对于方案流程图的图幅般不作规定。图框和标题栏亦可如图3-1所示省略。R0601E0601V0605b上水反应蒸10釜冷凝器真空受槽接真空槽物料残液蒸汽去残渣受槽冷凝水E0601,I1.1.V0605b%态物料去物料公槽图3-1物料残液排镭处理系统的方案滋程图3.1.2 物料流程图物料流程图是在方案流程图的基础上,进行物料衡算和热M：衡算，用图形与表格相结合的形式反映衡算结果的图样物料流程图为审查提供资料，为实际生产操作提供参考，乂是进一步设计的依据。图32所示为某物料残液蒸饰处理系统的物料流程图。从图3-2中可以看出,物料流程图中设备的画法、设备位号及名称的标注方法、工艺流程线的画法与方案流程图中基本致。只是增加了以卜内容：Hae三u7xs30“淞H113幽皿F1.：T川11,.ajjnaT24.3Eoeo1.落汽R0601去娱依受赣冷程水R060I反应蒸烤釜FnOBZ放空I1.1.梯环冷却水t0601冷雇F60oJV06054ftFI52接R空情V0605a（单8：名称）3H?K5君XX.网王二斛料流产用图3-2物料残液蒸瑞处理系统的物料流程图.设备特性参数标注:在设备位号及名称的下方加注了设备特性数据或参数，如换热设备的换热面积,塔设备的直径、高度，贮罐的容积，机器的型号等，格式如图3-3所示。V0605A真空受槽F=IQOm2匚二一设备特征参数图3-3设条标注格式物料组成标注：在流程的起始处和使物料发生变化的设备后,用表格形式注明物料变化前后其组分的名称、流.（kgh）、摩尔分率（%）等参数及各项的总和。表格线和指引线都用细实线绘制。在实际书写项目时依据具体情况而定。图框、标题栏:按图样幅面格A要求,应画出图框和标题栏并填写内容。物料在流程中的一些1艺参数（如温度、压力等）可在管线旁标注。3.1.3施工流程图施工流程图又称T艺管道及仪表流程图,或带控制点的X.艺流程图。一股以I：艺装置的主项（I：段或I：序）为单元绘制，也可以装置（下间）为单元绘制。它是由匚艺专业人员和自控专业人员合作绘制的。它是在方案流程图的基础上添加了阀门、管件、管道附件及仪表控制点等的一种图样，是内容较为详尽的一种匚艺流程图。因此,它是设备布置图和管道布置图的设计依据，也是施工安装、生产操作时的参考资料。图3-4所示为某物料残液蒸储处理系统的施匚流程图。从图3-4中可以可出，施工流程图中设备的画法及标注和工艺流程线的画法与方案流程图中旗本一致，图框、标题栏与物料流程图一致。除此之外,还需包含下面几项内容： 接管口：在各种设备示意图上.均标注接管口。 阀门、控制点：在管线上应标出阿门等管件,在设备或管线上应标出仪表控制点及仪表图形和功能说明. 管线标注:在所有管线上应标注-管道代号,对特殊的管道还应画出相应的图形符号。VTOWI57×35BPGO6OI57×3.SBACWO6O2-32×3.5图例及代号X-thff1.三三-保温管U>M程健O1.kidP1.一工业法体PG-1：业气体SC-廉汽冷凝水1.S-低从舞汽CW-JS跖冷出尔1.*UW-Ifi环冷却水下水VE-空博故气VT-放空气B-不情钥T1.-温度指示P1.-Hi力指示P1.X06P1.060432X3.5R332X3.5609>三EJ0601冷盆都VO6O5A腐2受气V0601.或空受懵（单口名方）X×T«M1.Ktxr;JIbbhb图3.4物料残液蒸储处理赤储处理系统的魄工流程图3.2化工工艺流程图基本绘制过程根据上述不同设计阶段,化匚匚艺流程图可分为方案流程图、物料流程图和施工流程图三种。它们之间的差别,匕要反映在化匚工艺流程图的内容详尽与否。随着设计阶段的不断深人,化I：工艺流程图上的内容不断详尽。本节将对绘制化工工艺流程图基本过程进行讨论。化工工艺流程图是一种示意件的展开图。它按照工艺流程的顺序,将设备和工艺流程线门左至右地展开画在一个平面上，并加以必要的标注和说明。化工工艺流程图的绘制主要涉及:设备画法及标注:，工艺流程线（即管线）的画法及标注:管件的画法及标注：仪表的画法及标注。3.2.1 设备绘制及标注1 .设备的画法在确定了图样幅而后，用细实线画出厂房的地平线，确定相应的标高。然后，根据工艺流程,从左至右用细实线画出各个设备、机器的示意图。在设备、机器的绘制过程中，设备、机器的图形用细实线按原化匚部HC20519.34T2标准如表2d所示的图例绘制。对标准中未规定的设备、机器图形可以根据其实际外形和内部结构特征简化绘制,但在同一设计中，同类设备的外形应一致。设备的外形应按定的比例画出，对于外形过大或过小的设备，可以适当缩小或放大。设备、机器上与配管和外界有关的管口（如汽连阀门的排液口、排气口、放空口及仪表接11等）则必须诩出,如有可能，应廊出设备、机器上的人孔、手孔、卸料口等.图中各设备、机器的位置及设备匕服要接口的位置。物料关系密切者（如高位槽液体自流入贮槽，液体由发送入塔顶等）的高低相劝位置要:。设备实际布置相吻合.对于有位差要求,还应标注限位尺寸o各设备、机器示意图之间应保留适当距离，以便绘制流程管线。设备管口般用单细实线表示，也可以。所连管道线的宽度进行绘制.对于需附热的设备和机器要在其相应部位画出一段隔热以图例，必要时注出其隔热等级:有伴热者也要在相应部位画出段伴热管，必要时应标注伴热类型和介质代号。在地F或半地卜的设备、机器应标出一段相关的地面。地而以历雨表示。设备、机器的支承和底（裙）座可不画出。当个流程中包括疗两个或两个以上.完全相同的局部系统时,可以只绘出个系统的流程，其他系统以细双点划线的方框表示,框内注明系统名称及其编号。在方案流程图中，同样的设备可只画一套,备用设备可以省略不画。2 .设备标注在设备、机器绘制过程中或完成绘制后，应对每个工艺设备、机器进行标注,标注设备位号和名称。标注格式见图2-4和图3-3所示。其中设备分类代号见表24,匚段号用二位数字，从O1.开始编明由工程总负责人给定。设备序号亦采用二位数字表示。相同设备的星号则用大写英文字母A,BJ：,我示以区别同位号的相同设备。设备的标注应按要求在两个位置进行标注：标注在设备的正上方或下方:标注在设备内或其近旁,如图3-2所示。在方案流程图、物料流程图和施I：流程图上的设备位号应一致,若要取消某一设备，则被取消的设备位号应膨空。若某类设备需要增加，则所增的设备应在该类设备原有的位号后顺序编号。但对广流程简单,设备较少的方案流程图，图中的设备也可以不编号,而将设备名称亢接写在设备图形不2.管线标注在绘制了管线后,时所有的流程管线应进行如F内容的标注:箭头标注：在每条流程管线上都应画出箭头，用箭头衣示物料的流向。管线标注：在施匚流程图中的每条管线必须进行管线标注。管线标注的格式如图2.7所示。般横向管线标注在管线的上方：登向管线标注在管线左侧也可标注在管线右侧，但字头向左（如图34所示） 空心箭头标注:在图中的管线与其他图纸有关时，应将其端点绘制（：图的左方或/方,用空心箭头标出物料的流向（流入或流出），在空心箭头内注明与其相关图纸的图号或序号，并在其附近注明来、去的设备位号或管道号。 文字标注：在流程线的起始和终了处用文字注明物料的名称、来源和去向。 其他标注:对他管段号只是管径不同时，可以只标注管径:对同一管段号而管道等级不同时，应标注等级分界线：对异径管标注大端公称直径乘小端公称直径。3.2.3 管件的画法及标注管道上的管件有阀门、管接头、异役管接头、弯头、三通、四通、法兰、盲板等.这些管件可以使管道改换方向、变化口径,可以连通和分流以及调节和切换管道中的流体。在施工流程图中管线上的阀门及其他管件应用细实线按标准所规定（如表21所示）的符号在管线相应位置画出。为r安装和检修等1.1.的所加的法工、螺纹连接件等也应在施工流程图中画出.3.2.4 仪表控制点的画法及标注在施匚流程图上，要用细实线在相应的管线上的大致安装位置按规定符号画出所有与工艺有关的检测仪表、调节控制系统的图形e该规定符号包括图形符号和字母代号,它们组合起来表达工业仪表所处理的被测变我和功能。检测、格示、控制等仪表的图形符号（见我2-12）是个细实
