电石渣干法熟料生产线建设项目可行性研究报告.docx

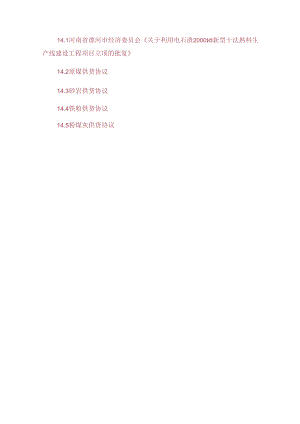

14.1河南省漂河市经济委员会关于利用电石渣2000td新型干法熟料生产线建设工程项目立项的批复14.2原煤供货协议14.3砂岩供货协议14.4铁粉供货协议14.5粉煤灰供货协议1总论1.1.概述河南永银化工实业有限公司成立于2007年7月，由永煤集团和漂河银鸽实业集团有限公司共同出资，在原漂河银鸽实业集团有限公司属下舞阳银鸽双力实业有限公司的基础上，增资扩股组建而成，注册资本2亿元。其中永煤集团占60%,深河银鸽实业集团占40K河南永银化工实业有限公司位于舞阳县城张家港路中段，占地面枳60993.5m2,下属氯碱、热电两个分厂，占地面枳60993.5112,氯碱厂始建于1997年，设计年产烧碱1.5万吨，液氯1.2万吨.热电厂现有发电装机容量9000KW(2x1500+1x6000),锅炉5台总容量160T7h。2(X)8年公司年销售收入完成1.17亿元，利润完成17万元，现有职工475人。2005年3月氯碱产品被河南省质量技术监督局授予“双优”产品。2006年5月获“河南省五一劳动奖状”、“河南省管理创新最佳单位”等20多项省市级荣誉称号。2006年12月被国家安全总局授予安全生产标准化达标先进单位。永煤集团是河南省国有大型煤炭企业，本部所处永城矿区为中国六大无烟煤基地之一。旗卜拥有煤矿开采、金属矿物采选、煤化工、发供电、铁路运输、装备制造、建筑建材、商贸等分、子公司M1.个，基本形成了以煤为主、适度相关多元化发展的格局。永煤集团2007年位列中国企业500强笫130位，2008年营业收入620亿元,实现利润56亿元,位列河南省国有企业产值、利润第一名。漂河银鸽实业集团成立于2002年9月25日，是河南省百户重点企性，经过方案比较选择r新型干法工艺，电石渣利用率高，工艺路线先进可靠。(3)该项目建设依托漂河舞阳地区基础设施，水泥原料利用电石渣达到45万吨，投资省，生产成本低，经济效益显著。(4)该项目建设规模平衡永银化工公司烧碱和PVC项目产生的电石废渣，解决了电石渣对环境的严重污染，是电石渣综合利用的有效途径。(5)项目总投资16179.95万元。税前财务内部收益率29.14%;投资回收期3.72年，技术经济指标均超过行业基准水平。敏感性分析计算结果表明：产品售价为最敏感因素，其他因素的变化对各评价的影响相对较小。即价格降低15%时,所得税前财务内部收益率由29.14%降到20.01%,仍远高于建材行业基准收益率8%,说明本项目有很强的抗风险能力和适应市场变化能力，但在生产经营中应规避风险。2、市场预测2.1全国水泥市场现状当前，水泥工业己具有很多全球化特征。全球水泥工业预计每年增长3$,目前随着水泥消费量以接近世界经济发展的速度稳定增长，全球水泥产量预计约为22亿吨。中国的产量已占到总量的44%。水泥工业属于资金密集型产业，也是国民经济的基础产业。自1985年以来，我国的水泥生产和消费直保持世界第-o2004年全国水泥累计产量9.7亿吨，较上年净增1.07亿吨,增幅为12.4%,新型干法水泥总生产能力达到3.2亿吨，占水泥总量的33%,比上年提高近10个百分点。2005年全国水泥累计产量10.64亿吨，比上年增加了9440万吨，增幅为9.7%,增幅的降低是我国宏观经济调控的结果。新型干法水泥总生产能力已达到4.73亿吨，占水泥总量的44.45队比上年提高近11.45个百分点。从1978年到2007年，中国国内生产总值年均增长速度达到9.8%,成为同期世界经济增长速度最快的国家。其间，中国的水泥工业发生了翻天祷地的变化，新技术、新装备的集约化生产不断取代落后、分散的小生产方式，新型干法水泥的发展和产业技术进步举世瞩目。2008年，在经济下行的背景下中国水泥行业仍保持适度增长，1T2月中国水泥产量13.88亿吨，同比2007年增长5.2%。2.2河南省水泥市场状况河南省曾经是水泥生产大省，2004年全省共生产水泥熟料3557万吨，水泥5393万吨，居全国第六位，新型干法水泥产量占总产量的1瑞。2005年全省水泥产量约6200万吨，产销率98%,新型干法水泥产占到40%左右。经过行业整合，较大的水泥生产企业有同力集团、天瑞集团、孟电水泥、中联南阳航天、焦煤水泥等。河南省是水泥生产大省，水泥工业发展迅猛，产品结构明显改善，经济效益显著提高，到2007年年底河南省新型干法水泥熟料生产线共有50条，水泥产量达到9471万吨。2008年河南省水泥产量实现了较快增长，产量突破I亿吨。河南省近年来经济发展水平非常快，特别是从一个传统的农业大省向一个新兴的工业大省、经济大省迈进的过程中，对水泥持续需求量是非常大的。而国家在新农村建设和对农业的扶持方面加大力度，河南也是如此，会有很多的工程需要建设，为水泥行业的发展提供了一个非常好的机遇。河南永银化工水泥有限公司2000td新型干法水泥生产线位于河南洛阳水泥工程设计研亢院20省漂河市舞阳县盐化工产业集聚区，距舞阳县城10公里，距漂河市区40公里，离郑州市也仅200公里。当地属于平原地带，方圆100公里内无大型水泥生产企业，现有水泥生产企业全部为立窑企业，产品品种只有低标号水泥，远不能满足市场需求，高标号水泥都要从外地购进。我们所处深河地区因受资源限制没有一家水泥熟料生产厂家，辐射半径60公里内仅有四家水泥粉磨站，现依靠从禹州、平顶山水泥厂购买熟料，添加辅材粉磨水泥，产能总和170万吨左右，市场调查预测漂河地区全年水泥用量：舞阳县40万吨、舞钢60万吨、i累河市80万吨、西平县38万吨、遂平县42万吨、总和为260万吨缺口很大，发展前景可观。2.3产品优势(1)资源优势本项目所用的主要原料为化工厂废渣一电石渣，作为废弃物再利用，来源稳定，到厂成本低。其它辅助原料以及燃煤均距厂址较近，储量大，运距短，成本低。同时本项目现有设施，水、暖、电、交通便利，外部协作条件良好，使本项目具有得天独厚的资源优势。规模优势形成了舞阳地区年产60万吨的水泥生产能力，在区内及周边地区市场上处于主导地位。随着政府实施扶优扶强战略，其核心竞争力无疑将得到进一步加强。(3)质量、品牌优势我国于2008年6月1日正式实行水泥新标准，这举措不仅有利于提高水泥产品质量、提高混凝土的实际强度和耐久性，而且也有利于促洛口I-施工程设计研院21进水泥行业结构的调整。大批管理落后、技术水平差、设备落后陈旧、污染大、能耗高、质量差的企业将被淘汰，这也为新型干法优质水泥的发展提供了一定的空间。(4)成本优势由于漂河舞阳地区的水泥生产企业石灰石成本较高，而该项目的石灰质原料来自电石渣，nJ降低制造成本，并享受税收优惠政策。人才优势永银化工公司，在生产技术、管理及营销方面积累了丰富的经验，同时培养了大批优秀技术管理人才，有着强大的市场营销队伍。2. 4分析结论该项目由于大量应用电石渣等工业废渣，水泥生产成本低，具有较大的市场优势，可通过强化管理，挖掘内部效益，进步降低生产成本，提高产品质量。以优质低价开拓市场，创知名的品牌，巩固本地市场，扩展外围市场，提高水泥在各地的市场占有率，实现产销平衡。该项目综合利用电石渣建设2000td新型干法水泥熟料生产线，符合国家经贸委等八部委提出的“加强资源节约与综合利用，发展循环经济”的水泥工业结构调整指导思想，符合我市水泥工业结构调整和国家环保要求，其产品可满足重点工程对优质高强度新型干法水泥的需求，目标市场前景需求较大，产品市场竞争能力强，在今后相当长的时期内具有广阔的市场前景。3.建设条件3. 1原料和燃料河南永银化工水泥有限公司拟建一条2000td熟料窑外预分解水泥生产线，年产水泥熟料60万吨。生产采用电石渣、砂岩、粉煤灰、铁渣四组份配料。3. 1.1原料1)石灰质原料石灰质原料全部采用河南永银化工有限公司产生的电石渣，年用量45万吨。电石渣通过压滤和烘干后作为石灰质原料，根据其他生产厂家的经验，电石渣碱含量低，质量稳定，但应注意控制C1.含量以满足工程石灰质原料的要求。电石渣化学成分(%)1.ossSiO,A1.1O,CaOMrO合计其他26.003.381.300.2468.900.0699.880.122)硅质原料硅质原料采用砂岩，当地页岩资源比较丰富，舞钢市有多个矿点,储量在100o万吨左右，本工程年用量1力吨，到厂价：25元/吨。砂岩化学成分0)1.ossSioIA1.2OjFeaOJCaOMgO合计其他2.1685.386.593.250.851.6399.860.143)铁质原料工程所需铁质原料来自：一钢J4沿，价格低,储量大，进厂粒度220mm,最高水分5队最低水分战，以汽运为主。经配料计算，铁质原料能满足生产要求。但是铁渣的易磨性还需要试验，综合考虑经济和技术多方面的因素，生产中可以调整。1.:"此，可以保证供应，到厂价:80元/吨。铁渣化学成分（%）1.DSSSiO2A1.AFeJoICaOMgO合计其他4.7028.365.7517.296.382.0394.515.494）铝质铝质拟采用粉煤灰，河南永银化工实业有限公司热电厂每年产生5.2万吨粉煤灰，本着综合利用的原则，全部作为水泥熟料线混合材使用，可以满足生产要求，到厂价：4元/吨。粉煤灰化学成分隗）1.ossSiO2Aho%Fe1.0,CaOM合计其他4.5848.3926.309.564.561.16W.555.453. 1.2燃料煤本工程用煤来自我们总公司河南煤化卜属禹州永锦能源煤矿，质优价低,挥发份约23.97%,距厂区110公里左右，年用/7方吨,到厂价:400元/吨。煤的工业分析MAVF.Qow6.12%14.81%30.02%49.021%22417kJAg煤灰化学成分解）SiO2AhO,F¾0CaOMrO合计其他53.2623.A1.6.077.32.1192.217.793.2地理位置和交通状况舞阳县位于河南省中部偏南，地处淮河流域，海拔62102米，地势南高北低，西高于东，自西向东缓斜，分岗地、平原和洼地，全县总面积775平方公里，耕地76万亩。舞阳南临舞水，北跨沙澧二河，三河横跨全境。舞阳南临舞水，北跨沙澧二河，三河横跨全境。拟建项目厂址位于县规划的盐化工产业集聚区内，厂址的西南为新建成投产的金大地集团60万吨/年联碱厂。厂址周围】km以内无学校、医院、自然保护区、也无名胜古迹等。舞阳县交通便利，沪渝铁路穿境而过，正在建设的深平高速公路纵贯东西，东距107国道40公里，京广铁路大站漂河站45公里，交通位置得天独厚。全县公路通车里程达776公里，其中，省级干线98公里，县乡公路678公里，形成以县城为中心，以省道为骨架，以县乡道路为主线，干支相连，纵横交错，四通八达的公路运输网络。3. 3供电、供水和排水情况3.3.1供电情况舞阳电力设施齐全，县内电网已并入华中供电网，并且高质量完成了一期电网改造工程，全县目前有变电站7座，变电容量9.7万KW,年供电量1.7亿KW,日负荷最高4.4万KW,能高标准高质量地供应工业和农业用电。正在进行的二期农网改造工程，改造重点为农业高效示范园区，种植养殖基地，农业排灌电力设施等，整体工程年底完成后，将为全县的工业升级，农业综合开发打下坚实基础。电源由永银化工项目提供IoKV间隔，距离600米，变电站名称：永银化工I1.OKV总降，电价0.513元/度。3.3.2供水、排水情况(1)给水水源：来自化工总厂5万吨/H水厂的给水水量及水质能够满足建成后的生活、消防等用水之需，生产用水采用场内自制循环冷却水池进行冷却。排水系统：生活污水经三级氧化处理后排入中水系统；生产废水主要为循环给水系统小旁滤过滤的反冲洗水，车间地面冲洗废水及少量设备冷却废水，量少且无毒无害，经简单的隔油处理后，排入中水系统；经简单的净化、消毒达到生活杂用水水质标准(CJ/T48-1999)的要求，回用于生产降温喷水及厂区的绿化和浇洒等，达到环保零排放的标准。3. 4厂址工程地质拟建厂址位于河南省舞阳县，地处淮河流域，海拔62102米，地势南高北低，西高于东，自西向东缓斜，分岗地、平原和洼地，厂址属平原地带，地质稳定，地卜.水和地表水丰富。3. 5气象条件舞阳县属于温热带季风型大陆性气候，四季分明，光照充足，雨量充沛，气候温和，年平均气温为14.6,最冷的一月份平均0.7C,最热的7月份平均27.4C,平均降水量836.6亳米,平均日照2198小时,太阳辐射总量119.18Jcm2.无霜期220天左右，光照充足，热量丰富，降水适中，气候温暖。气源罗茨风机罗茨风机罗茨风机均化用空气压(KPa)60-80'6060均化用空气fi1.(m't.生料)6-910-12870均化电耗(度t.生料)0.100.150.12均化值（三）-8'107设备投资居)10013060土建费用(%)100105110安装费用(%)10014050总投资R)10012095操作要求简单较曳杂简单生产费用较高较高较低维修费用较高较高低自动化程度较高高高以上设备投资包括窑尾喂料系统费用;从投资看，CF库、MF库都比IBAU库造价高：从均化系数看，CF库最高，IBAU库和MF库相当，然而在实际工业生产中，MF库由于其不可避免的边壁效应，总存在着中间物料先走的趋势，造成均化效果不能达到设计要求，而CF库的控制卸料和IBAU库的特殊结构均能有效克服这一点。综合考虑决定选用IBAU库。3.3. 8.5窑尾喂料窑尾喂料系统一般有气力提升泵和高效提升机两种方案可供选择。气力提升泵生产维护方便，流程简单，易操作，但电耗高，同时大量的冷空气被带入到预热器系统，使系统的热耗加大。近年来，随着计量技术的进步和提升机性能的改进，以简洁的计量系统加高性能的提升机组成的窑尾生料给料系统越来越受欢迎，因此，洛阳水泥工程设计研究院(3)结皮堵塞现象少预热器分解炉的结皮堵塞的主要原因是生料和燃料在较高的温度下大量挥发有害成分硫和氯，与生料中的碱(钾和钠)形成硫酸盐(R2SO4)和氯化物(RC1.),吸附于生料的表面，降低了生料的共熔温度，遇到局部高温气体，生料表面出现部分熔融状态，易于粘壁，产生疏松多孔的层状覆盖物，进而结皮，有时会大面枳塌落，不塌落的部分时间越长，结皮越致密坚硬，难以处理，最终堵塞通风或料流管道。即使有害成分含量控制在合理的范围内，局部高温也会导致物料表面发粘、结皮，尤其是缩口部位。一般堵塞的主要部位是窑尾烟室、缩口和最低一级旋风筒的锥体、下料管等区域。RSP分解炉的结构优势可有效的减少结皮堵塞：由于旋流的作用，生料在SC室形成高速旋转贴壁效应保护炉壁，不致高温火焰直接辐射，烧损衬料，衬料衣面光滑、洁净，内壁不易粘结物料：同时生料吸收大量的燃料燃烧热量，一方面Ca(OH)八CaC及时吸热分解，生料表面温度低，熔化量少，另一方面可有效的降低炉内温度，避免燃料和生料中的有害成分大量挥发，降低结皮堵塞的可能；高速运行的较低温度的带料炉气直冲缩口下部，生料在缩口处被高速(2535ms)喷腾的高温(100O左右)窑尾气体托起，与之混合，产生喷腾、冲刷，吸热分解，乂可降低该处气体温度，局部高温现象缓解，加之燃料不在此处燃烧，能有效防止和破坏缩口处结皮的形成；燃料燃烧条件好，在炉内滞留时间长，燃烧完全、充分，在下级旋风筒内燃烧量小，不会形成局部高温，减少了锥体部位结皮的可能。燃料在较低温度的SC室大量燃烧，全炉系统没有产生局部高温的条件，因而系统结皮堵塞现象少。此外，新型干法生产的生料喂料稳定、均匀，风、煤、料的匹配更趋合理，不需要频繁调整用煤量，因而喂煤量波动小，燃料在炉内燃烧更完全。2）预热器预热器是预分解系统的重要组成部分，主要有旋风筒、上升管道、下料溜管和锁风翻板阀等部件组成，其作用是物料热交换和料气分离，常温物料经预热器预热后进入分解炉的温度可达75080（C,入窑物料温度可达850C左右。根据国内近年来的生产使用情况，单系列预热器比双系列有更大的优越性。本设计将选择低阻型、高分离效率的新型单系列五级旋风预热器，并结合对分解炉的优化，使1#筒出口负压控制在5200Pa以下，入窑物料分解率可达到9095%,以提高窑系统产量。3）回转窑本生产线保证指标2000td熟料，期望指标2100td左右，根据经验，确定窑的规格为中40X6011°4）燃烧得燃烧器是组织系统燃烧和提高窑内熟料燃烧质量的关健性设备。其设备的设计好坏，直接影响到系统操作、熟料的燧烧质量以及环境保护等等。目前国内在引进设备的基础上，通过实验研究和数值模拟研窕以及长期的生产实践，开发设计的新型高效多通道燃烧器，具有对燃料适应能力强，一次风用量少，煤粉和气流混和均匀，燃烧效率高，火焰检定，便于火焰调节和控制的优点。为新型干法系统的应用和熟料的烧成创造了良好的条件，同时也为满足环保要求奠定了基础。5）冷却机本次技改工程拟采用第：代控制流通式冷却机。控制流篦冷机根据料层厚度、熟料粒度的分布情况合理地划分冷却区域，冷却风从篦床下空气管道通过滑动补偿器进入空气梁、篦板，向上吹入料层内，对熟料产生急冷作用，它大大提高了熟料冷却效率，对提高熟料质量、节约能耗有较好的作用，旦二、三次风温高，为煤粉燃烧创造了良好的燃烧条件。篦式冷却性能比较比较指标第二代冷却机第三代冷却机出料温度（C）65+环境温度65+环境温度二次风温（C）9001050冷却空气盘（NnIVkgc1.）3.12.0冷却风机总功率（kw）730590热回收效率C）65-6870-75系统投资（%）1001104. 3.8.7窑尾收尘窑尾废气的处理可采用电收尘器，也可采用袋式收尘器。电收尘器'J袋收尘器方案比较比较项H单位方案一方案二收尘方式电收尘器布袋收尘器处理烟气量m3/h480000480000烟气温度X?110130110730中会消耗大量的热能和电能，节约与合理利用能源，既符合我国的基本国策，乂是企业降低成本、增加效益的重要手段。为此，本项目在设备选型、方案布置上力争达到高效、节能、经济，从而可使企业在今后的生产中降低成本，根据国家关于日约能源与资源综合利用的有关规定，永银化工水泥有限公司的具体情况，在本工程中采用一系列技术措施和管理措施，以求达到节能与低品位原料的综合利用的目的，取得良好的经济效益和社会效益。5. 1设计原则在满足生产的前提下，根据水泥工艺的要求，本设计选用先进的生产工艺、装备，采用合理的工艺流程，把生产中的能耗降低到最低限度；(D选择成熟、可靠并具有较好的节能效果的工艺、装备、材料和技术。(2)工艺布置做到合理、流畅、紧凑、简洁，尽量减少物料输送环'3缩短输送距离，节约运输电耗。(3)抓好和节能有关的其它环节，如采用有效的防尘措施，减少物料的损耗；采用新技术、新装备以达到有效降低用气、用水、节电等。(4)精心设计，合理选择设备、材料，加强热工设备和管道的保温，改善燃烧条件，降低热损失，达到节煤的目的，以保证系统长期安全运行，减少不正常运行所引起的能量及资源的无效消耗。(5)充分利用余热、化工厂的电石渣、磷渣和粉煤灰，从而节约成本，保护环境。5. 2技术措施5. 2.1热能的合理利用1 .本工程采用1.CD2000/5型窑外分解系统，该系统由五级旋风预热器和分解炉组成，配中4.OX6Om回转窑和熟料冷却1.CD2500控制流篦冷机，具有低阻力、高热效率的特点。改进后五级旋风预热器系统出口废气的温度320340C,入窑物料分解率达90%以上，烧成热耗仅为3051.4kJkg-c1.2 .本工程利用电低了熟料烧成热耗，节煤()""d3 .本设计选用的T科5为乂备同时烘'式味它充分利用预热器系统排出的废气余热来烘干生料，入磨水分为W10%时，可保证出磨水分坨土I：囚此而节约的热耗折合标煤15000吨.4 .熟料冷却采用1.CD2500控制流篦冷机，其热风除供回转窑和分解炉一部分外，还为煤磨和电石渣烘厂提供热源，每年利用余热折合标煤3000吨。5 .采用HP型四通道喷煤管燃煤系统，大大降低入窑一次风量，提高了煤粉燃烧效率。由于对煤质的适应能力增强，为燃烧无烟煤及劣质煤提供了条件；同时由于大速差原理，在燃烧器出口区域造成负压回流区，从而可使窑内已着火的高温烟气及高温二次风卷吸到燃烧器喷口，与温度较低的一次风和煤粉混合，这种燃烧烟气的再循环对高温二次风的利用起到了IE常积极的作用。与单通道燃烧器相比每年可节约标准煤3600吨。6 .采用优质隔热保温材料，降低表面散热损失。在窑尾预分解系统采用有效的保温措施，大大降低衣面散热损失；选用优质耐火材料，为洛阳水泥工程设计研亢院81强化窑内煨烧和提高运转率创造有利条件。7 .采用高效提升机代替气力提升泵送料的输送方式，极大地减少了入预热器的冷空气，入窑冷空气减少近16711?小c1.,较大程度地降低了烧成热耗。8 .加强系统密封，提高热效率。除窑尾预分解系统严密密封外，还特别重视窑头、窑尾的密封，以防冷空气的侵入，从而保障系统热能得以有效利用。5. 2.2节电6. 2.2.1.采用节电新工艺1 .采用节电新工艺1）生料磨选用立式磨，其系统电耗小于17kWht生料，而普通生料磨系统电耗22kWh1.生料，以年生产生料72万吨计算，每年节电约360万度。2）窑尾预分解系统采用了五级低阻旋风筒，既降低了系统阻力，提高生料热利用率，又为立磨系统提供需要的废气温度。2 .降低设备用电损耗D采用节电新设备，如选用新型节能电机，以节约能源。2）大功率高压电机与低压电机采用就地补偿技术，提高功率因数；高压电机采用液体变阻器启动，减少电机运行电流和损耗。其余低压电机在变电所采用集中补偿，补偿不足的部分在总降压站高压侧集中补偿，以节约能耗。3）合理采用变频调速，节约电耗。5.2.2.2.降低设备用电损耗(I)采用节电新设备，如选用新型节能电机，以节约能源。(2)大功率高压电机与低压电机采用就地补偿技术，提高功率因数：高压电机采用水电阻启动，减少电机运行电流和损耗。其余低压电机在变电所采用集中补偿，补偿不足的部分在总降压站高压侧集中补偿，以节约能耗。(3)合理采用变频调速，节约电耗。5. 2.3节水新建工程主要生产车间设备冷却水采用循环供水系统，以节约水资源和生产成本，给水循环率达96.5%以上。生产、生活污废水都经过中水系统处理回用。6. 2.4建筑节能措施根据公共建筑节能设计标准(GB50189-2005)的要求，对本生产线涉及的生活区内公共采暖建筑进行了节能设计，对建筑物外围结构、屋面等采取了保温措施。在建筑的主入口处作避风措施，所有外窗均采用了单框双玻塑钢窗，有效的减少外窗的冷风渗透，并加强了外窗的气密性，以此达到建筑节能的要求。7. 3资源综合利用本工程认真贯彻资源综合利用的有关政策，生料配料采用电石渣高掺量技术，矿渣和粉煤灰作为混合材参与配料，以达到资源综合利用、保护环境、实现可持续发展的战略，同时实现降低成本、提高经济效益的目的。8. 4结论由于采取了上述措施，本建设工程投产后，熟料烧成热耗为3051.4kJ.kg-c1.熟料综电耗62kWh1.达到国内同规模生产线的先进水平。9. 环境保护9.1 企业环境工程概述、主要污染源和主要污染物61.1企业环境工程概述永银化工水泥有限公司2000td熟料窑外分解新型干法水泥生产线地处河南省舞阳县，该地区1公里范围内无医院、名胜占迹、学校和生活居住区，对周边的环境无危害和影响，设计和建设中已考虑环保要求，有健全的环保机构和较完善的环保设施，所以生产线各工艺环节基本可以实现达标排放。本次工程设计坚持全面治理的原则，生产线各环节配置高效的环保设备，使各扬尘点的排放均达到国家标准。6. 1.2主要污染源和污染物本次建设工程生产中对环境产生的污染有粉尘、废气、废水和噪声四个方面。危害最大的是粉尘污染：高噪声设备主要是立磨、风机、空压机；排放的废水主要是设备冷却水。1 .粉尘的种类生产中粉尘主要产生在W备、等工艺过程中，排放的粉尘包括原燃料粉尘、熟料粉尘等。2 .粉尘的排放生产过程中粉尘的排放可分为有组织的排放和无组织的排放两大类。从热力设备烟囱排放和从通风设备排气筒排放为有组织的排放；在装卸、运输、堆存过程中闩由散发出来的为无组织排放。1）有组织的主要排放源（D回转窑窑尾烟气本项目采用新型干法生产工艺，烧成系统为带分解炉的五级旋风预热器窑。窑尾预热器排出的烟气量大，约480000nWh（工况），废气温度高（约330C）,粉尘浓度高达60-80gm且颗粒较细，20m以下的颗粒占50机是水泥厂的主要排放污染源。（2）煤磨系统放风污染源煤磨系统的废气是另一个排放污染源。煤磨废气的特点是：粉尘浓度高（约300400gm3）,颗粒细（03m的占4050%）,废气水分高,温度低（约7090°C）,易结露，烟气量大约80000m3h（工况）。尤其是废气中含有的微细煤粉尘，易产生燃烧和爆炸。（3）熟料篦式冷却机余风污染源篦式冷却机余风中的粉尘为熟料粉，颗粒较粗，10Hm以下占15%,40m以下占50瓶含尘浓度约320gmj,排出废气量大约350000m3h（工况），废气温度较高，且波动较大，篦冷机余风是水泥厂的主要废气排放点之一。（4）生料磨系统废气生料磨采用立式磨，出磨风量约为350000m3h（工况），含尘浓度为5OOgnP,废气温度为90C,露点65左右。减少过程中的人为造成的污染。项目生产过程中，要切实落实和实施环保方案，设置单独的环境保护管理机构和监测站，作好管理和监测工作。7.劳动安全与IR生7.1 设计依据及标准(1)建设项目(工程)劳动安全卫生监察规定(劳动部1996)(2)水泥工业劳动安全卫生设计规定(JCJ10-97)(3)工业企业设计以生标准(TJ36-79)(4)工业企业噪声控制设计规范(GBJ87-85)(5)建筑设计防火规范(修订本)(GBJ1687)(6)生产设备安装卫生设计总则(GB508385)(7)民用建筑电气设计(GB5O83-85)(8)电气装置安装工程接地装置施工与验收规范(GB501069-92)(9)水泥厂建筑防火设计的几个具体做法的规定(1989)公安消法字第291号(10)建筑物防雷设计规范(GB5(X)57-94)3/OkV高压配电装置设计规范(GB5OO6O-92)。(12)高温作业分级(GB420384)。7. 2工程概况随着水泥干法生产技术在我国的全面推广以及生产机械化、自动化水平的口益提高，生产工人的工作环境和条件都有了较大的改善，但在干法水泥生产过程中，仍存有一些影响工人健康的不卫生因素及发生人身不安全的因素。如原料输送及储存、粉磨等过程均可产生粉尘，磨机、空压机及传动设备工作时均产生噪声，熟料煨烧会产生大量热辐射，以及生产过程中出现的给类事故造成的人员伤亡等安全事故。如何在工程设计中为高效率的生产系统创造一个安全、卫生的生产条件，从根本上防止工伤事故和职业病的发生，使企业有足够的竞争力，已成为特别重要的问题。本项目是永银化工公司综合利用电石渣建设2000td新型干法水泥熟料生产线，工艺过程主要的职业危害因素有粉尘、废气、噪声、生产事故，结合生产实际的需要，做好项目的设计和规划，减小和杜绝，对人身和环境的影响，最终达到安全生产、节能环保的目的。7. 3主要危害(1)粉尘“粉尘”或“尘”是一种通俗地对较长时间悬浮于空气中的固体颗粒物的总称。粉尘是生产中对职工产生危害的主要因素。由于厂区地处舞阳新区面积较小，得、堆场、熟料散装各广项之间距离很近，在物料输送、粉磨、储存，熟料散装等生产环节都有大量粉尘产生同时不易被释放，工人长期在这种环境卜.工作，身体将会受到不同程度的损害，严重的还会造成呼吸道疾病。废气、废物熟料嫩烧过程产生的废气中除含有粉尘外还含有SO2及NO、等有害成份，另外在调试阶段窑系统不正常的情况下，煤粉的燃烧可能不充分，从窑尾排出的烟气含尘量较高，对周边的环境影响较大。成熟,经过多年的探索、实践，相同或相似的系统已经可以利用较低的投入、较短的工期建成，本建设工程计划12个月完成，前期工作2个月，施工、安装、调试约】O个月.前期工作主要有,项目旌月书、环境预评价、可行性研究、工程地质勘探、设在订货及施工准任等，工程实施阶段主要进行临工图设计、土建整工并适时插入设备安装，然后进行调试和联合试运转,W后进行投料试生产.第一年生产达到设计能力的9（凡第二年达到设计能力.供也、供水等辅助工程应先于生产工程能工，要求提前竣工、提询投运，以确保系统顺利投产，本项口在可行性研究报告批准后即可开展施I：图设计,并为项目的建设及生产进行人员培训等工作，为工程的顺利进行做好充分准;项目进度一览表箱用水黑Wfh*H106-*(:万元营业收入、营业税金及附加估算表11U1弊*I2345,4w,11u,15IO1，IK1»如号廿O1.皆g0nIK*g11mg1.mw,-13mrcc<*1.(DIMInnIOCIKAttA>11«1«1»IwMH100HWHionM100IDM43X><aHIM141»UMUM1I>MH100IimKKOIIIWM»>HWH1.OC111«HinnHmH1.CDMimH1.MHimIOKHICO111«*r<n<n111«H>CHICOHWHICOmm可元2»绣2»2«2382362£2382½23$a621i2½，八233次ZA2»2½3i>6wee«<«W©MIA)Q<wD6ox>0«»»Qh<w0rtWW0«<coOtuuuuOO»K»UJ1.UJOCOAe.0Agz<wOH1.WOw<w0UWUO9»»6M才Zm_，；2923972WT2»?2加2厮2»7m2»?21Wa»?2M2»T2W72»7ZM2加2»72MD倒IceWICCIceI(B1®ICC1.(Eiceicea?IS1.M阳iceHtICCICXS；<I«K2.2SS，丸&蚪MeMM41KM61M5MMMM561MM2.111ftW*M4*»*J1.M3KM飨4WMM»JurnKI2W1次I21V12”12»M12»22IG)G)I2HIm12»必IZJV皿mn*7ZW27尔2WT2JW2W2H72W2W2MH2W72灯?2W的3W丽122-C航«%15<>«616Itn«1UIS16N«'j13<4<iIKMWIt11WIU7»nsMS11ci(nW；?n11c1111IWiXTiTrCitB*e4>HMWn1.owHICOH<nIUMH1.OO4MHimI41.)HIMHimXgHUMHIMHWH»HHICOH1.HX1.M比”CMDM»Jnnn»54a三»3ntt堂NOIH<3g6«3<2>gt£cS0<ii«1g0O3*UMWttIOHHtDOKIMH1.COIUOOIOMII100K1.WtH1.)t<c<11?»m0H1.«1.«MIWII1.<HHIW1.<»H我厚比例R»MSAnAn，A»n）、»nnAHeIftCWe1«WewI阳UWWCIM2网W21.«CweIWwe项目费本金现金流量表*faIiZHI0I234S?I1»I1.1213KIS1.6I?>WX21IatNg300炳I11以11IM>1«IMm巾Vf供A时nIMXIAin163Tt>%力*¾nvnM1611
