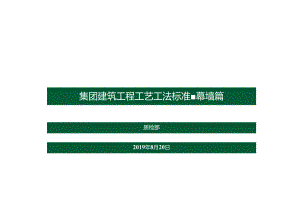

集团建筑工程工艺工法标准幕墙篇质检部2019年8月20日黄翅根蝴1漪工熬三MiT三三0戏趣WfeSO糠谶穗嘱魏得阖蠹,r三三三MS三,，含狼鼠咯颐同霎3三WW三三为试行瀛，嚼鬣衙濯出用脩凝建行资整獭江久本标准由集团质检中心起草并归口管理C强制性条文行业及地方性规定CONTENTS叁I设计管控要点B质量控制萩伍j优秀做法示例3.1.4隐框和半隐框玻璃幕墙，其玻璃与铝型材的粘结必须采用中性硅酮结构密封胶；全玻璃幕墙和点支承幕墙采用镀膜玻璃时，不应采用酸性硅酮结构密封胶粘结。3.1.5硅酮结构密封胶和硅酮建筑密封胶必须在有效期内使用。3.6.2硅酮结构密封胶使用前，应经国家认可的检测机构进行与其相接触材料的相容性和剥离粘结性试验，并对邵氏硬度、标准状态拉伸粘结性能进行复验。检验不合格的产品不得使用。进口硅酮结构密封胶应具有商检报告。4.4.4人员流动密度大、青少年或幼儿活动的公共场所以及使用中容易受到撞击的部位，其玻璃幕墙应采用安全玻璃；对使用中容易受到撞击的部位，尚应设置明显的警示标志。5.1.6幕墙结构的验收应按下列规定验收承载力和挠度：1无地震作用效应蛆合时，承栽力应符合下式要求：reSR(5.1.6-1)2有地廉作用效应姐合时，承戴力应符合下式要求：SrWK/Vnc(5.1.6>2)式中S荷籁效应按基本蛆合的设计值；SE地震作用效应和其他有载效应按准本组合的设计值；R构件抗力i计值；r一结构构件要性系数，应取不小于i.o；九,馆构构件承载力抗震调整系数.应取1.0。3挠度应符合下式要求：%Wdr.三(5.1.63)式中dr构件在风荷栽标准值或永久荷截标准值作用下产生的挠度值；duto一构件挠度限值。4双向受弯的杆件,两个方向的挠度应分别符合本条第3款的规定。5.5.1主体结构或结构构件，应能够承受幕墙传递的荷载和作用。连接件与主体结够的锚固承载力设计值应大于连接件本身的承载力设计值。5.6.2硅酮结构密封胶应根据不同的受力情况进行承载力极限状态验收。在风荷载、水平荷载作用下，硅酮结构密封胶的拉应力或剪应力设计值不应大于其强度设计值f1.，f1.应取0.2Nmm2;在永久荷载作用卜,硅酮结构密封胶的拉应力或剪应力设计值不应大于其强度设计值f2,f2应取O.O1.N/mnV。（2）当横梁跨度不大于1.2m时，铝合金型材截面主要受力部位的厚度不应小于2.0mm,当横梁跨度大于1.2m时，其截面主要受力部位的厚度不应小于2.5mm。型材孔壁与螺钉之间直接采用螺纹受力连接时，其局部截面厚度不应小于螺钉的公称直径；（3）钢型材截面主要受力部位厚度不应小于2.5mm。6.3.1立柱截面主要受力部位的厚度，应符合下列要求：1）铝合金截面开口部位的厚度不应小于3.0mm,闭口部位的厚度不应小于2.5mm：型材孔壁与螺钉之间直接采用螺纹受力连接时，其局部厚度尚不应小于螺钉的公称直径；2）钢型材截面主要受力部位的厚度不应小于3.0mm;3）对偏心受压力立柱，其截面宽厚比应符合第6条的相应规定。3.2.2 花岗石板材的弯曲强度应经法定检测机构检测确定，其弯曲强度不应小于8.0MPao3.2.3 同一幕墙工程应采用同一品牌的单组分或双组分的硅酮结构密封胶，并应有保证年限的质量证书。用于石材幕墙的硅酮结构密封胶还应有证明无污染的试验报告。3.2.4 同一幕墙工程应采用同一品牌的硅酮结构胶和硅酮耐候密封胶配套使用。3.2.5 幕墙构架的立柱与横梁在风荷载标准值作用下，钢型材的相时挠度不应大于1.300（1.为立柱或横梁两支点间的跨度），绝对挠度不应大于15mm;铝合金型材的相对挠度不应大于1./180,绝对挠度不应大于20mm。3.2.6 幕墙在风荷载标准值除以阵风系数后的风荷载值作用下，不应发生雨水渗漏。其雨水渗漏性能应符合设计要求。5.2.3作用于幕墙上的风荷载标准应按下式计算，并不应小于1.ON11wk=B部zyv0(5.2.3)式中Wk一作用于幕墙上的风荷载标准值(kN/m2)；%阵风系数，可取2.25;工三MS-风荷载体型系数。竖直幕墙外表面可按±1.5采用，斜幕墙风荷载体型系数可根据实际情况，按现行国家标准建筑结构荷载规范(GBJ9)的规定采用。当建筑物进行了风洞试验时.幕墙的风荷载体型系数可根据风洞试验结果确定；z风压高度变化系数，应按现行国家标准建筑结构荷载规范(GBJ9)的规定采用；wo基本风压(kN/nf),应根据按现行国家标准建筑结构荷载规范(GBJ9)的规定采用。5.6.6横梁应通过角码、螺钉或螺栓与立柱连接，角码应能承受横梁的剪力。螺钉直径不得小于4mm,每处连接螺钉数量不应少于3个，螺栓不应少于2个。横梁与立柱之间应有一定的相对位移能力。5.7.2上下立柱之间应有不小于15mm的缝隙，并应有采用芯柱连接。芯柱总长度不应小于400mm。芯柱与立柱应紧密接触。芯柱与下柱之间采用不锈钢螺栓固定。5.7.11立柱应采用螺栓与角码连接，并再通过角码与预埋件或钢构件连接。螺栓直径不应小于IOmm,连接螺栓应按照现行国际标准钢结构设计规范（GBJ1.7）进行承载力计算。立柱与角码采用不同金属材料时应采用绝缘垫片分隔。6.1.3用硅酮结构密封胶黏结固定构件时，注意应在温度15。C以上30。C以卜.、相对湿度50%以上、且洁净、通风的室内进行，胶的宽度、厚度应符合设计要求。6.5.1金属与石材幕墙构件应按同一类构件的5%进行抽样检查，且每种构件不得少于5件。当有一种构件抽检不符合上述规定时，应加倍抽样复验，全部合格后方可出厂。7.2.4金属、石材幕墙与主体结构连接的预埋件，应在主体结构施工时按设计要求埋设。预埋件应牢固，位置准确，预埋件的位置.误差应按设计要求进行复杳。当设计无明确要求时，预埋件的标高偏差不应大于IOmm,预埋件位置差不应大于20mm。7.3.4金属板与石材安装应符合下列规定：（1）应对横竖向连接件进行检查、测量、调整；（2）金属板、石板安装时，左右、上下的偏差不应大于1.5mm;（3）金属板、石板安装时，必须有防水措施，并应有符合设计要求的排水口；（4）填充硅酮耐候密封胶时，金属板、石板缝的宽度、厚度应根据硅酮耐候密封胶的技术参数，经计算后确定。7.3.10幕墙安装施工应对下列项目进行验收：（1）主体结构与立柱、立柱与横梁连接节点安装及防腐处理；（2）幕墙的防火、保温安装；（3）幕墙的伸缩缝、沉降缝、防震缝几阴阳角的安装；（4）幕墙的防雷节点的安装；（5）幕墙的封口安装。强制性条文贰行业及也方性规定设计管控要点质量控制要点优秀做法示例优秀做法示例07162014石材幕墙示例后置预埋件钢龙骨安装示例石材预排版示例石材拼接加固示例背栓石材做法示例07162014玻璃幕墙示例铝龙骨安装示例层间防火做法示例Managementcreatesva1.ue*
