机电设备安装工程施工组织设计7篇.docx

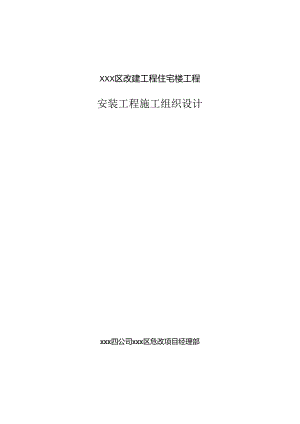

XXX区改建工程住宅楼工程安装工程施工组织设计XXX四公司XXX区危改项目经理部第一章、工程触第二章、施工布置第三章、主要施工方案技术措施8第四章、质量保证措籁17第五章、工期主要保证指Jfi18第六章、成品献措篇20第七章、安全施工与文明总工21第八章、现场消防措籁22第一章、工程综述一、编制依据1 .XXX建筑设计研究所提供工程施工图纸。2 .我公司关于项目管理十大手册，3 .XXX市建筑工程施工现场关于安全生产、文明施工、环保及消防等有关规定。4 .设计院设计图纸中所列的有关标准图集。5 .XXX市建筑安装分项工程施工工艺标准(GBJoI-26-96)。6 .建筑采暖R生与煤气工程质量检险评定标准3(GBJ3()2-88)7 .£水暧卫生工程施工及验收规范(GBJ24282)°8 .自动喷水灭火系统施工及验收规范(GB5026196)°9 .中华人民共和国行业标准6建筑排水硬聚氯乙烯管道工程技术规程(JJrr29-98)。10 .电气装置安装工程施工及验收规范3GB50254-96GB5O256-9611 .GB5O257-96GB50258-96GB50259-9612 (94)J贞检总站036号文件EXXX建筑工程暖卫设备质量安装若干规定凯13.WXXX市建筑工程电气安装侦量若干规定(质检总站037号文)3二、工程概况1 .建筑结构概况XXX区危改工程东二区塔台、住宅楼工程，总面建筑积为8609697m2,由塔台、1#住宅、2#住宅、3#住宅、4#住宅、5#住宅六大部分组成，塔台部分为框支架结构,抗震为8度设防，基础为独立柱基“1#5#楼为钢钢筋全现浇剪力墙结构I#楼地下18层、地下二层、菅层层荏2.8m其余各层2.7m、2#5#地上17层地下二层、首层高28m其余各层高2.7m.、地下层为设备层兼自行军库高4.2m地下二层为招待所层高3.6m,3#、4#号楼地下二层为人防层,层高36m,1#号楼顶水箱间设有一个18m,消防水箱，建筑总高度58.9m。2 .强电工程概况(1)动力配电及照明工程本工程各住宅楼电源由小区变电室供绐，电压采用低压380/220V三相四线系统，照明动力双路电源，进线电缆从变电室地卜一层沿塔台地卜.一层顶板线槽明敷设引至各楼兀接柜，塔台首层超市及老年青少年活动中心照明、动力电源引自2#、3#住宅楼兀接室,首层其余部分电源由地下一层兀接室提供,地下一、二层车库电源引自小区变电室。工程中电梯、疏散照明、楼道照明消防用电均为二类负荷，采用两路电源配电，正常由动力线路供电，照明线路作备用。本工程电线选用电压等级5oov的聚筑乙烯铜芯导线，电缆选用（）干伏的聚氯乙烯绝缘护套铜芯电力电缆,配电干线均穿钢管暗敷设,支线全部穿PVC阻燃管暗敷设在现浇楼板及墙内。（2）防雷接地工程本工程防雷接地采用屋顶设012镀锌圆钢连成避雷带,引下线利用两根祖16结构主筋，利用基础底板做接地装置，防宙接地与保护接地共用。金属栏杆及门窗均与防雷装置连接。3 .弱电工程概况（1）报警采用两总线智能型火灾报警控制系统，按照使用功能设置烟感，温感探头，在车库设温感探头，采用带地址码控制模块,能带十个普通探头。（2）联动控制系统，防火卷帘门由两例烟感，温感联动控制两步落地，持风排烟联动；正常时排风与消防排烟共一个风机，当有火情时主机按一定指令关闭正常排风口，电动阀门同时打开排烟风口，电动阀门，联动排烟风机，排风机由底速变海速，当温度为280C时，防火阀关闭停风机。（3）消防广播：机柜容量N80W有火情时,消防控制中心可通过广播疏散车库内人员。（4）在消火栓左上侧设消防起动按钮，火灾时击碎按钮，起动消防泵，返回起泵信号，指示灯亮。（5）楼梯走道照明灯由双源供电，平时照明由声控开关控制，火灾时由消防信号强切点燃全楼走道灯。（6）楼梯，走道设疏散指示应急照明，应急电源由双路电源供给，火灾时由消防信号强切点燃全楼疏散灯。（7）屋顶正压风机和消火栓信号联动，火灾时击碎消防按钮，风机自动起动。4 .暖通、给排水工程概况暖通、给排水系统包括：15#号楼生活给水、排水、雨水系统、消防和自动喷洒灭火系统及采暧、通风系统。（1）生活给水系统本设计为两个给水系统15乂由市政给水管网直接供水.离区六乂十八层（十七层）由小区集中泵站内的变频泵供水，给水干管设于十八层顶板下，给水立管在十二层设仃减用阀,高区给水水表设在电梯级冲层水表间，低区每个给水入口均设水表井，每户设DN15水表一块。在每户的封房内均做热水管引至卫生间。给水防结露保温及热水管保温均采用IOmm,厚PEF泡沫塑料管壳。塔台给水、水源为市政给管网直供，系统分为地下、二层车库地面冲洗和首层绿地喷灌两套系统，喷灌系统设计只予留条件（2）排水系统二十八乂（十七届）为一系统由地下一层排出，首层单排管道在起始端做透气管接至附近排水立管二层楼板上0.8m处。地下二层卫生间设污水集中泵房，卫生间污水经污水泵提升排入室外污水管道。地下二所消防电梯井旁设污水泵房，汇集地面清沾污水及消防水丁泵坑内，经污水泵提升排入室外雨水管道。屋顶雨水为内排水，在地卜.一层由管道接至室外雨水管道。塔台排水系统分为地下车库排水系统和绿地及屋面雨水排水系统。地下一层经地漏及排水立管排”至地下二层的排水暗沟，地下二层经地面排水算子排入暗沟，汇合后经隔油池进入污水泵坑，由污水泵提升排入室外雨水管道。（3）消火栓及自动喷水灭大系统.消防高位水箱设于I#楼屋顶水箱间，水箱有效容积为I811为东二区各株高层住宅共用的消防高位水箱水箱出水管与室外消防球管网连接,球网在设有两个消防水泵结合器,消防给水由室外集中加压泵房内的消防水泵给消火栓采用单阀单出口消火栓，详见9ISB3IO7甲型栓口中心距地1.1.m,十二层以卜采用室内诚用桎压消火栓。每层设两个单阀单.出口消火栓，箱内配有按钮，可直接起动消防泵。地下二层设有自动喷水灭系统，喷淋给水管与小区中央塔台下地下车库喷淋球状管网连接，水源由小区的集中加压泵房内的自动喷水火火加压泵供给。汽车库内消火栓及自动喷水灭火系统，室内消火栓给水管道布理成环状，并有两供水管与市政环状给水管网连接，自动喷水灭火系统给水由小区的集中加压泵站泵房内的自动喷水灭火加用泵供给，室内喷淋系统管网成环状布置，供地下车库和1-5号楼地下二层喷淋系统用水，地下一层设两组DN150泡式报警阀供地下一二层车库和首层超市配套用房等的自动喷水灭火系统绐水。地卜.车库喷洒干管成环布置“为解决庭院内室外消防用水，在庭院内设置四组室外墙式消火栓，由室内消火栓环状管网接出。室内消火栓采用甲型,尺寸:650*800*200栓口中心距地1.1m.（4）采暖系统采暧煤为热水供暧温度为85'C-60C热源由小区热力站供热,采暧系统一层十八层（十七层）为上供下回式系统，供水干管设于屋顶暖沟内，回水干管设于地下一层顶板下。地下一层采暧为光管水平倒转系统，地下二层为双管供回系统供回水干管设于地F二层顶板下。炉片选用铸铁散热器落地安装，更生间架空距地1.80m安装.总供水管主立管和屋顶管沟内供回干管均做保温，门厅及过楼梯间的采暧管道做保温处理。首层各配套服务用房采用上供上回采暖系统,散热器选用高效节能V型翅片管散热器落地安装.（5）通风工程本工程仅地下部分设送、排风系统，其中排烟系统与排风系统合用台双速风机，平时低速进行，排烟时高速运行，住宅楼梯间设正压送风和排烟系统，通过屋顶两台正压送风机运行，的房及卫生间排风通过结构风道及屋顶风机排出室外。37号楼地下二层为平战两用人防工程.第二章、施工布置茶工管理目标1 .质量:目标创“XXX市长城杯工程”2 .工期目标20xx年8月8日至20XX年12月4日，总工期484天。3 .安全目标确保无重大伤事故，坚决杜绝死亡事故,严格控制轻伤频率在千分之六以内。4 .文明施工创XXX市安全文明样板工地。二、施工管理网络及职责本工程为XXX四公司总承包管理下由四公司安装分公司负货机电项目施工。1 .项目经理：(1)贯彻执行国家和工程所在地政府的有关怯律、法规和政策、执行公司的各项管理制度.(2)要维护公司的企业形缴和社会信誉，要尊歪业主的意见和要求。(3)是施工现场全面管理工作的领导齐、组织者与指挥齐，是工程质量的第一责任者，对工程质址管理全过程及质量结果负货.(4)负货制定项目质量计划与目标，建立并确保项目质量体系有效运行，领导施工组织设计(施工技术方案)并对其实施情况进行监督与检查,做好物资管理工作。（5）编制项目工程控制进度计划并对执行情况进行监督与检查，掌握工程版量动态，组织侦量检查，针对主要管理点组织改进提高，并负责处理财量事故和问题。（6）项目经理是项目安全生产的第一负贵人，对生产过程的安全管理负全面直接领导奏任.做好现场文明施工及现场C1.形象管理.（7）监督、检查项目设置的安全机构及安全保证体系是否满足施工生产需要并使其仃效运行。2 .专业贡任工程师：（1）编制项目施工组织设计（施工技术方案）认真执行有关技术规范、规程和标准。确定施工工序、工法及工艺标准。对工程质量负有第技术费任。（2）做好生产要素综合平衡工作。（3）监督检查施工组织设计与施工技术方案的实施执行情况。严格执行即定的施工程序和施工工艺标准，每一分项工程必须做出样板报请业主、监理、质检站检杳认可后，方可组织展开全面施工，且必须以样板质量为本分项工程的质量标准。（4）按照己确定的工期计划编制各阶段作业计划，并监督分承包方认真执行。（5）工程中出现的J贞量问题，应立即组织有关货任方进行综合分析，找出产生的原因，并制定出纠正措施和预防措施后，以样板验证有效后，再进行实施,经质检员复查合格后，方可转入下道工序施工。（6）各种施工过程的试验、检5佥必须经质检处、业主、监理的检查认可，其技术资料应与施工进度同步完成。（7）对材料进场，应协助材料员进行确认和控制。（8）对其管辖范围内的安全生产负有直接领导员任，保证安全体系的符合性，对安全整改要求，必须在限定时间内整改。（9）对违章现象有制止权处置权，紧急情况下有停止作业权。（10）根据现场实施情况和作业安全措施要求，进行详细的书面安全交底工作。对作业人员所持证件进行检查和控制。3 .材料检验员:(1)掌握原材料、成品、半成品、零配件的质量标准，收料时严格按质量标准和采购文件验收，并要求供货方提供材料出厂合格证和试验结论，并妥善保存。(2)当对材料设符质量有怀疑时，应通知黄任师质检员检验确认或送有关法定部门检验部门检验确定1)(3)负责现场材料的检验和试验管理，做好标识与记录。(4)负货急需放行物资的的标识与记录和具有中追溯性标识管理。(5)负货组织现场材料的搬运和贮存，防止丢失和损坏。(6)严格执行设备材料送审程序，从源头控制物资质量。4 .质量检查监督员：(1)按照国家施工验收规范、工艺标准、图纸等要求，对工程施工质量的全过程进行质量检查、监督、控制和指导。(2)监督,检查项目质量体系的运行状态，及时提出改进意见和完善措施“(3)对施工过程出现的质量问题应及时下达工程质量整改通知单，并对整改过程和结果进行宓验,具有质限否决权。(4)参加项目物资进场的险证工作.(5)确定样板的标准，并做好酹认记录。(6)负货施工过程质量状态的标识与记录的管理。(7)负责一般不合格纠正措施的确认和实施的验证。5 .施工生产安全员：(1)认真贯彻执行国家及地方政府和企业制订的各种安全生产法规和制度。(2)保证监督项目安全体系有效运行，对违章现象有制止权、处置权，紧急情况下有停止作业权。(3)认真组织每周一小安全教育与安全活动。(4)根据现场情况和作业措施要求，制订详细的安全技术检查计划，并做好安全值日记录。(5)监督检查现场安全防护是否符合要求，制订措施建议并进行监督整改完成.（6）对公司提出的安全整改要求在限期内组织完成整改。三、线工进度计划（详见附表）四、劳动力计划（详见附表）五、凝工机械配置电饵机IOKVAIO台手电钻IO把气焊工具8套台站16nm4台电锤20台套丝机4"IO台液压弯管机I台液压开孔器I台压力钳及压力案子8套第三章、主要施工方案技术措施一、电气看工（一）工艺流程施工准备一配合土建结构预埋一二次配管、配盒、箱及线槽安装一管内穿线统一器具安装一系统调试（二）主要施工措施1 .预埋管及预留洞钢管（电线管壁厚均匀，焊缝均匀，无劈裂砂眼梭刺凹扁现象，除镀锌管外其它管材需预先除锈，内外壁刷防腐漆，现浇混凝土时钢管外壁不刷防锈漆但应除锈）镀锌钢管或刷过防腐漆的钢管外表层，完整无剥落现象并有材质检验报告和产品合格证。（1）钢管煨弯时可采用冷煨，要求弯处不应有折级凹穴和裂缝现象，但应符合弯曲半径的要求。管子套丝时、丝扣应不乱，不宜过长。（其要求按照GB50258-96）.（2）根据设计图要求，械定盒、箱轴线位置，以土建放线水平基准，挂线找平，标出盒箱实际尺寸位置，要了解卫生间、室、厅、地面构造留出余量，便箱盒的外差底边和最终地面距离符合规范要求。（3）在现浇墙板上将盒堵好，加支铁焊接在钢筋上，焊接必须牢固，防止移位，管路配好后随土建浇灌施工同时完成。（4）套管连接时，套客长度不应小于线管外径的2.2倍，管口应对准在套管中心，井焊接严密，可不做跨接地线薄壁金属管B<2.0mm严禁套管焊接SC一20以下金属线暗配时宜统扣连接也可套管连接。（5）线管敷设采用套线连接时，管箍两端必须焊路接地线，每端焊接长度不应小于圆钢直径的6倍，并必须两面旗焊扁钢不应小于宽度的2倍，并必须三而施焊。（6）线管暗敷设在现浇混凝土结构中时，线管宜与钢筋绑扎固定，钢管严禁与钢筋焊接固定。（7）暗配管的路径应沿最近的线路敷设，超过下列长度应加接线盒，位置应便于穿线无弯时3OM,一个弯时2OM,两个弯时I5M,三个弯8M,管子弯曲半径要大于管外径的IOD弯扁度不得大于管外径的0.1Do（8）管进入灯盒，开关盒，接线盒及配电箱时管口出箱盒应小5mm,进箱盒时应一管一孔，两面用锁母固定。（9）采用PVC聚氯乙烯硬质管敷设时,管了弯曲半径要大于管外彳仝的IOD弯麻度不得大于管外径的OID,连接套管必须采用专用的连接食管，套管连接处必须采用专用股堵死，管进箱盒必须采用专用的锁母固定。（IO）在配合施工中，电气专业人员必须随工程进度密切配合，土建工程予留孔洞，在现浇时必须留有专人看管、管盒以防管盒移位管裂、管堵。（三）配管采用暗敷设时必须填写随蔽工程记录，必须保证施工技术资料及记录和工程同步完成,同专业负货人在自检互检合格后，按监理有关文件向监理公司申报防蔽工程，随蔽工程必须经监理工程师旦查确认合格后方可隐蔽。2 .管内穿线（缆）工程（I）穿线后线管内不得有枳水及潮气浸入必须保证导线绝线强度规范要求。（2）线管在变形缝处，补偿装置应活动自如，导线应留有一定余量导线应按照XXX市418号文件分包、材料进厂时应按418文相应的的要求验收。（3）考虑导线（电缆）截面大小根数多少，将导线（缆）与带线进行绑扎，绑扎处应做成滑锥型状以便穿线。（4）穿前应在管口加装护口，两人配合协调一拉一送管路较长，转弯较大时，要在管内吹入适量滑石粉微面大长度长线缆应考虑机械牵引。（5）穿线完毕后应用摇表摇测线路，照明回路采用500V摇表绝缘电阻值不小于0.5MQ,动力线采用100OV摇表其绝缘电阻值不小于IMQ,并做好摇测记录由专业负货人向监理公司填报并经监理工程师抽测确认合格签字后,方可存档。3 .配电箱（盘）安装工程（1）暗装配电箱的位置应在工程施工中密切延合正确预留，孔洞宽度超50Omm（砖墙）上面应做水泥过梁。（2）明装配电箱应采用金属膨胀螺栓固定，固定要牢固。（3）PE线安装应牢固明显。4 .器具安装器具安装主要指灯具，开关、插坐等安装为具开关、插坐的具体安装方式和接线方法都应严格按产品说明书，以及规范规程（GB50259-96）和CXXX市疑中干规定这里强调儿点质员要求。（I）灯具、开关、插坐、安装必须牢固端正，位置正确。（2）灯具安装中心线允许偏差，不大于0.5mm,在同一室内开关插坐灯具必须同一高度，并列安奘时调度偏差允许05mm,同一所高度偏差允许5mm,同一所高度偏差允许5mm.C3）装开关插坐时必须将预埋接线盒内的填充物清理干净，在同湿布擦净，盒内刷防腐油漆.（4）安装距地高度低于2.4m的灯具金属外壳必须做保护地线（PE）o（5）电缆敷设。敷设前要检查所敷设电缆型号、规格与设计是否相同例行外观检隹和各项试验，IKV以下电缆用IKV摇表，测线间及时地的绝缘电阻应不低于IoMQ合格后方可敷设。敷设方法用人力或机械牵引。（6）电缆穿楼板时应加装套管，敷设完后应将套管用防火材料堵死，并按£施工图册增订本做好封闭措施，防止水从套管内流入户层房间内。（7）敷设时在终端头和接头处附近要余用长度。（8）缆头和中间头制作应严格遵守工艺规程一次完成15 .配电箱柜安装（1）安装工艺流程配电箱柜开箱检验一一设备搬运一一箱柜稳装-配电回路的压接和固定一一箱柜试验调整送电运行验收。（2）安装单位，供货单位或建设单位、监理公司共同进行验收后，安装单位，按监理有关文件及418号文表A-7表做好记录，经监理、甲方签字后方可存档。（3）准备吊装时吊索的绳长度一致，以防柜体变形或损坏部件，汽车运输时必须用麻绳将设备与车身固定牢。（4）基咄型钢安装其允许偏差应符合下表项次项目允许偏差（mm）1垂直度1（旬米）5（全长）2水平度I（每米）5（全长）（5）单独或成排安装时其垂直水平度以及箱柜面平度和箱柜间接缝的允许应符合下表要求序号项目允许偏差（mm）1垂直度（每米）1.52水平度相邻两盘顶部23成列盘顶部54不平度相劄两盘边1成列做面55盘间接缝2箱柜盘安装应按施工图的布置"项序将相放在基础型钢上单独柜盘只找柜面和侧向的垂直度成列柜盘各台就位后，先找正两端的柜面再以柜下至上三分之二高的位置绷上小线逐台找正，桐不标准，以柜面为准，找正时采用05mm铁片，然后按固定端孔尺寸在基础型钢架上手电钻彷孔，i股若无要求时低压相钻»12孔，用MI2镀锌螺栓固定。6 .调试及试运行（1）电气照明器具运行前应进行通电安全检查，并应逐个做好记录。器照明为具系统通电试运行，系统的全部照明灯具均得开后同时投入运行，运行时间为24小时。（2）局部照明灯具通电运行开始后，要及时测量系统的电源电压负荷电潦，并做好记录，试运行过程中每隔8小时还需测珏记录一次直到24小时运行完为止，上述各项测量的数值入试运行记录表。（3）配电柜试运行前，检查配电柜内有无杂物安装是否符合质员评定标准，相包辂牌标志是否齐全，设备试运行，空运24小时每小时记录三次测量的记录数值要填入试运行记录表内.（4）未关闭主开关时直投柜应校相。（5）将开关柜内分开关处于断开位置，当主开闭合后，逐个合上分开关。（6）在空载情况下检查各保护装置的手动是否灵活可苑。（7）空载情况下切断弱电系统中的线路，测试弱电端子感应电是否符合设计及厂家要求。（8）送电空教运行24小时无异常现象经监理及甲方检确认后安装单位按418号文有关向监理公司及甲方各报一份存档。（9）安装堆位按418号文件表55及表57做详细记录经监理确认签字后找甲方签字再向监理公司和甲方各报一份存档.7.防雷接地（1）本工程根据设计要求利用结构柱内主筋为防雷接地用下线利用建筑物基珈钢筋做接地装21.把基的钢筋焊成网片连接，连接采用16元钢与柱子主筋与网片焊接（柱子引上线采用塔接焊）。（2）建筑物所有金属部位要与接地装置作好等电位连接，接地电阻不大于4。若不能达到要求，具体作法参见建筑电气通用图集92DBQB,（3）防雷装置具体作法参见可建筑电气通用图集3二、给排水工程(一)给排水系统工艺流程图1 .绐水系统：安装准备一预制加工一支架制作一立管安装一立管试压T支管安装试压、冲洗一保温一调试2 .排水系统：排水系统工艺潦程图：备料一放线定位测量T管子预制f支架制作一立管安装一试漏和通水试5金一支管安装f灌水试验r通球试验f系统调试一竣工验收(二)主要技术措施：1 .管道安装因本工程排水立支管采用UPVC承插粘接，出户部分采用柔性接口推水铸铁管安装。(I)排水塑制管承插粘接应妥善做好粘接处表面的清洁处理并保证粘接时间。粘接环境温度的控制：采取措施，避开雨天或湿度大的环境下进行粘接作业。按设计要求安装伸缩节，管端插入伸缩节预积的间隙：夏季应为510mm,冬季应为52()mm.大F或等于I1.Omm的排水塑料管的立管穿越楼板处，在楼板整浇层内或整浇层上部或下部必须设置防止水环。(2)通水试脸完成后，将所有管口封闭，严密防止污物进入造成管道堵塞，对立管应用木板或塑料保护，严禁利用塑料管道作为脚手架的支点或安全带的拉点，不允许明火烘烤塑料管，以防管道变形，油漆喷浆及粉刷前应将管道用纸包袋,以免污染管道。2 .卫生洁具安装卫生洁具安装施工工艺流程：安装准备一W生洁具及配件检验一内生洁具安装一R生洁具配件预装T卫生洁具安装一卫生洁具与堵地缝处理卫生洁具外观检杳一通水试验主要技术措施：(I)卫生洁具安装必须按图纸要求的平面坐标基准地面线，按器具的尺寸在地面、墙面栽好螺栓，卫牛.器具的支托架必须牢固、平整，与器具结合必须严密。< 2）所有器具安装前必须将排水口覆盖物等管堵摘掉，将承口内清理干净方可安装。< 3）提供洁具时应注意洁具的规格、型号、包装等，仔细检杳外观，是否有破损现象。< 4）洁具排出口与排水管接口处连接应严密不漏“< 5）洁具外豳镀铭零件安装时，先用棉布包缝保护好，再用专业工具安装，以免镀络层剥落。< 6）洁具安装后要一一校核,以使给水、排水不漏,使用良好、排水畅通为合格。三、消防工程1 .工艺流程安装准备一已安装完的消防干、立管部分检验、忒验一消防支管安装水压试验一喷洒头安装（湿式报警阀等设备安装）系统水压试险一系统调试2 .主要技术措施：（1）对其固定消防干、立管的支架、吊架的牢固程度、间距进行核查，确保系统安全“（2）在支管安装过程中，应注意管道在切断后，不应忽视扫口工序以免管道断面的减小和易发生堵塞。（3）喷洒头安装时必须使用专用工具安装。（4）支管及喷洒头处固定支、吊架，其间距应符合要求，井固定可靠。（5）管道穿防火分区、防火墙（楼板,后，应采用非燃烧材料封堵严密“（6）啜洒系统，在试压后，喷洒头安装前，应用空压机进行吹扫，清除管道中杂物。（7）系统调试前,耍认真准符研究并确定调试方案，分部分段调试后再进行系统综合调忒。其各关便部位应设人看守。四、采暧工程1.采暖施工安装工艺流程：领料一材质检验一立管制作安装一下管制作安装一散热器安装一支管制作安装一系统试验一系统调试验一保温I按扣式咬口机台22单平窄边咬口机台23弯头联合加式咬口机台I4联合角咬口机台I5切管套丝机台I6台式钻床台I7电焊机台28切割机台I9配电箱台3IO气焊、气割工具套I3、检验，测注和试救设备配的表序号%称单位数量备注I风速仪台I2万用表块I3接地摇表块I4绝缘摇表块I5钳型电流表块I6手动试压泵台17水平尺把38钢直尺把24、电气部分动力柜3台：照明箱9个：电缆桥架602米；电缆沿桥架、穿线管敷设700米:管内穿线100OO米对策：组织一支多工种、作业认真负直的混合预埋施工队，配合土建进度，做好预困工作。2.2.2 安装全面铺开阶段。特点：安装作业面多，持续作业时间长，受外界环境影响小。关键点：保证各种资源的及时调配，协调好各专业的施工进度。施准备工作分、周急舱!过移H加为产调曲哦，保i三H划雌竹J折扣,2.2.3 联动试验及竣工验收阶段。特点是安装各专业综合联试工作量大，质量安全要求高，只许成功，不许失败。关键点：工作的讦划性，决策的统一性。时策：成立交工5佥收领导小组，和业主、总包方及监理方共同制定详细的交工验收计划（包括交浚工资料整理、装订、交付计划），组织精干的谢试作业队，明确所有参战人员的职资和工作程序，确保工程一次性调试成功。2.3施工力部署1. 3.1部署原则2. 3.1.1组织分段施工。以地上部分为重点作业段、地下部分为次重点作业段、总平面施工为般作业段，分段组织施工，综合安排安装项目和安装进度。3. 3.1.2集中力员保重点。集中人力、资金、物资、机具等资源，并强化现场管理和组织协调工作，充分保证地上部分施工的工期和痂量。4. 3.1.3组织配合施工，穿插作业。本工程施工配合屋：大面广，如：穿线管、电气盒、穿墙（梁套管等的预留预埋，土建、安装之间及安装内部各工种之间须互创施工条件，确保工程总工期目标的实现“5. 3.1.4推行先进的施工方法和施工机具.施工中大量采用电动、液动小型工具，垂直运输尽量采用机械吊装，加大管道等的预制深度，提高机械化、工厂化施工水平和工效.6. 3.2施工力量布署1.1.1.1 4,2.1预留预埋配合，预留人员按结构图进行预留，预留中不得随意伤损建筑钢筋。1.1.1.2 卫生间施工配合，在土建主体施工时进行预留孔，安装时由土建给定楼地坪标高基准，装好卫生器具及地漏后，土建再作地坪，土建施工时不得损坏安装管口G1.Z2.4.2.4 施工用电及场地使用配合，因穿插作业多,对施工用电、现场交通及场地使用，庖在统安排下协调解决，以达到互创条件为目的。2.4.2.5 成品保护的配合：安装施工不得随意在墙体上打涧，因特殊原因必须打洞,应与设计和甲方协商，在不影响结构性能的情况下确定位置及孔洞大小，安装施工中应注意对墙面吊顶的保护，避免污染.2.4.3与建设单位、监理单位的配合2.4.3.1甲方供应的材料设备，由甲方按进度提供，其到货计划由项目负贡人提出。2.4.3.2图纸资料和设计变更，由甲方按规定数量及时供应，安装与设计的有关事宜亦由甲方协调.2.4.3.3甲方和监理单位在施工中对安装质地进行监督，哙蔽工程验收造甲方和监理单位人员参加和验收。2.5人员调配及劳动力需用计划人员调配是对项目管理人员及劳动力实施有效的选派和管理，即作好施工管理人员及劳动力的计划、决策、组织、指挥、监督、协调等项的工作，达到最有效、最合理组织劳动力，以确保工期、质址、安全目标的实现。2.5.1 人员的优化性选择2.5.1.1 人员素质由于本工程设计标准高、工期紧、劳动强度大，对工程施工管理人员的项目管理水平以及操作工人的技术水平、熟练程度要求较高。为此，需要选用素质较高、有类似工程施工经验的项目管理人员及劳动力，并通过进场前短期的培训不断提高根据施工进度计划的安排、施工作业段的划分、工程量的大小、工程质量的要求，本工程劳动力安排（见附录2）电气工程施工人员调配计划覆施工班组班组数配备人数进场时间操作人员平均技术等级第一班1362002/06/205.5级第m1442002/06/205.5级焊工班172002/06/204级杂工142002/06/20管道工程施工人员调配计划赛施工班组班组数配备人数进场时间操作人员平均技术等缎第班1402002/06/205级第m1502002/06/205级焊工班132002/06/204级杂工162002/06/203.施工进度计划3.1 施工进度总体安排本工程安装工程计划2002年6月卜旬开工,开始进场配合土建进行预留预埋,2003年6月底交忖使用，最终在360个日历天内完成招标文件规定的所有安装工程内容。中杂物清理干净且盖好。4.2.2.4设备的开箱检验，应在甲乙双方有关施工人员参与卜按照装箱单进行，开箱时，应先将顶板上的尘土扫干挣，再用起钉器或橇扛(用插杠时，注意不要碰到设备)进行开拆，并注意周围环境，谨防箱板倒下碰伤周围设缶或人员,开箱后，依据装箱单对设备名称、型号、规格、零部件的数星等进行核对检查,并核实随机技术资料(出厂合格证、说明书、图纸等)及专用工具是否齐全，同时处理发现的问题，做好施工记录°4.2.2.5泵安装(1)泵在安装前盘车检查,应灵活、无阻滞,无卡住现象,无异常声帝设备无映损和锈蚀,(2)惯性块与减震装理应先安装，各组减震器承受均匀荷载，压缩量相同，安装完后，采取临时保护措施，使其不受外力，安装减能器的基础面应平整符合要求.(3)电机与泵之间的联轴器联接，其端面间隙和两轴的不同轴度应调验使其符合技术文件的规定，盘车检查应录活。(4)管路与泵连接不得使泵受外栽，管道焊接或气割的焊渣不许进入泉内和损环泉的零件，管道连接后，泉的同轴度和水平度复核无误。(5)泉的涧滑系统、冷却系统机械密封附件均应用燥油清洗干净，机械密封应加倍小心，不得使其受损而造成泄漏，(6)按设备技术文件规定的试车方法检查泵的各部位是否运转正常，若发现不正常现象，查明原因予以樗除。4.3给排水及消防工程4. 3.1施工顺序原则5. 3.1.1先立管后支管，以保证施工初期较大的施工面，且不与土建交叉，即先立后支原则。6. 3.1.2先进行管井内排水管施工并试水，后进行其他管线施工，以免以*管道安装f试压交工脸收4.3.3主要施工方法及技术要求：1. 3.3.1施工前先熟悉施工图纸和施工规范,并做好图纸的会审工作，对各个作业班组进行技术交底。4. 3.3.2原材料检验执行工程材料验收规范,特别注意要做好给水管道系统中阀门的检验，做好单体试验记录。5. 3.3.3预留预埋预留预埋工作包括以下内容：(1)各U楼面的管道吊架埋件。6. )井内预埋钢件。(3)各乂穿楼板洞，穿墙涧的预留.以及消防箱安装留涧,预留预埋工作注意与土建施工同步进行：便埋、预留件的位置,规格和数量都耍准确无误。吊架的埋件应整齐，疏密得当避免漏、错、偏移等现象.7. 3.3.4管道、支架预制(1)在精读图纸及其技术要求的基础上进行管道、支架的硕制。(2)镀锌钢管及钢塑管采用丝扣连接。管径DW1.oOn皿的镀锌钢管采用丝扣连接，丝扣填料用油麻涂铅油。(3)预制工作包括：对同规格、尺寸、形状的组合件进行预制。对阀门组进行预制。用量较大的管段预制、如喷淋系统的支管段。管道抱箍预制。部分卫生间排水横管应在预制场作闭水试验检查。预制后的半成品要做上明显标记，分区、分规格堆放。预制点设在现场，以方便运输。预制中考虑便于运输、吊装为原则，尽量加大预制深度。（1）支架立柱位设不超过5亳米，垂直度每米高度不大于10亳米。（2）支架横梁上平面标高为±5富米，侧向弯曲得米长度不大于1（）亮米。（3）敞开箱锻做满水试脸，不漏为合格。密闭箱罐应以工作压力的1.5倍作水压试验。组合空调器、新风空调器的安装对水泥基础找水平、划线安装。按设计耍求在底座与基础之间垫橡胶块及钢板，方向正确中心线位移不超过5毫米。板式换热器安装水泥基础找平、划线后安装。在设饴底座地脚螺栓附近垫铁找平，每米不超过5塞米：方向正确，中心线位移不超过5亮米.用水泥浆浇谯底座及地脚螺栓。水泥干固后再按第2条发查。阀门与法兰安装阀门安装前做强度和严密性试验,强度与严密性试效汽力为出厂规定的用力。阀门安装位置、方向、高度应符合设计要求，不得反装。装带手柄的手动阀门，手柄不得向下。阀门与法兰连接时,不得强力对接，石棉垫片应擦油，螺栓应均匀紧固。焊接要求焊接工人应有焊工操作证。管子对口的错口偏差，应不超过管壁厚的20%,且不超过2毫米。调正对口间隙，不得加热张拉和弯曲管道的方法。管道对口焊接时，当管壁厚度大于等5充米时，应磨成V型口，并有一空间【风管及部件的安装】：CD风管与部件的可拆卸接口，不得装设在墙或楼板内。(2)支、M、托架的硕理件或膨胀螺栓，位置应正确、牢固可靠，埋入部分不得有油污及油漆。(3)保温风管支、吊、托架的间距应符合设计要求或规范。(4)悬吊的风管应在适当位置，设置防止摆动的固定点。(5)支、吊、托架不得设置在风口、风阀、检视门处，吊架不得直接吊在法兰上。宜设在保温乂外部，在保温层与支、吊、托架间加垫木,不得损坏保温U.(6)法兰的填料厚度为35亳米.垫木不得凸入管内.连接法兰的螺栓应均匀紧固。(7)风管水平安装时，允许偏差每米不大于3亮米，总偏差不大于20名米。(8)风管垂直安装时，允许偏差每米不大于2亳米，总偏差不大于20亳米。(9)风管的调节装置应装在便于操作的部位。(IO)防火阀安装，方向、位贪应正确，易熔件应在系统安装后装入。(I1.)风口安装应平整，位宜正确，转动部分应灵活。(12)风管与设备、部件采用柔性短管连接，应松紧适当，不得扭曲.冷水系统和冷却水系统水压试验冷水管、冷却水管与设着连接前，必须反应多次冲洗排污，直至流出的水不带污物为止。冷水系统及冷却水系统试验压力升至系统压力1.25倍后，保持1分钟压力降不大丁().02Mpa,然后降至工作压力，并保持12小时，进行外观检查以压降不超过0.05Mpa,不渗不漏为合格。凝结水管安装完毕向风机盘管积水盘浇灌自来水，检查凝结水管坡度排水通畅，丝扣连接部分不渗不漏为合格。水管及风管保温所有需保温的管道在保温前必须经过防锈处理(镀铸管、风管除外)再进行保温。隔热层应平整、密实，不得有裂缝、空隙等缺陷。准备工作汽、水管系统检查：如：冷却水泵、冷媒水泵、冷却塔及风机、风机盘管、组合空调柜等设番运行是否正常.螺杆制冷机检查气密性检查：压力检漏：采用在真空系统充入0.8I公斤，平方厘米表压的短气，然后用涂肥皂水或洗涤灵的方法，若发现泡沫连续或断续长出，应予消除。真空试验：压力检混合格后，进行真空试脸，按说明书要求把机内的真空抽到相应数值，保压24小时后，其压力升富不超过1毫米汞柱为合格。电气设备和自控仪表检查。充灌溶液（方法按其说明书操作）。停车关闭加热蒸汽。
