35Kv电缆头制作建筑施工组织设计及对策.doc

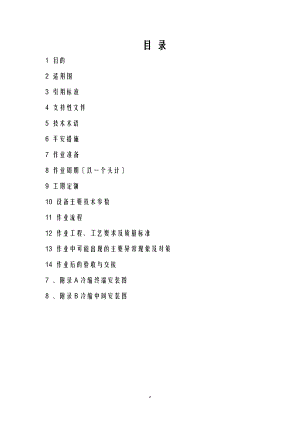

目 录1 目的2 适用围3 引用标准4 支持性文件5 技术术语6 平安措施 7 作业准备 8 作业周期以一个头计9 工期定额 10 设备主要技术参数11 作业流程12 作业工程、工艺要求及质量标准 13 作业中可能出现的主要异常现象及对策 14 作业后的验收与交接 7 、附录A冷缩终端安装图8 、附录B冷缩中间安装图1 目 的规35kV电力电缆头制作及安装作业，保证作业人员平安和作业质量。2 适用范围适用于电网公司所属企业35kV电力电缆终端头、中间接头制作及安装作业。3 引用标准以下标准所包含的条文，通过引用而构本钱作业指导书的条文。本书出版时，所示版本均为有效。所有标准都会被修订，使用本书的各方，应探讨使用以下标准最新版本的可能性。GB5589 ?电缆试验方法?GB9327 ?电缆导体压缩和机械连接接头试验方法?GB11033 ?额定电压26/35kV及以下电力电缆根本技术要求?GB14315 ?电线电缆导体用压接型铜、铝接线端子和连接收?GB 50150-91 ?电气装置安装工程 电气交接试验标准?GB/T501691992 ?电气装置安装工程接地装置施工及验收规?GB/T501681992 ?电气装置安装工程电缆线路施工及验收规?DL4081991 ?电业平安工作规程?发电厂和变电所局部DL4091991 ?电业平安工作规程?电力线路局部DL/T 596-1996 ?电力设备预防性试验规程?Q/CSG 1 00022004 ?架空线路及电缆安健环设施标准?4 支持文件电缆厂、长园电缆厂安装要求及安装说明书美国3M公司交联聚乙稀、橡、塑绝缘电缆安装操作说明书电力电缆线路根本知识与实用技术电力公司高压研究所电力建立施工、验收及质量验评标准汇编电力电缆安装运行技术问答*电缆输配电公司5 技术术语应力管：是一种绝缘电阻率为1010·m，介电常数在2530的特殊性参数的热缩管。 半导电层：导体外的半导体层。外半导电层：绝缘体外的半导体层。铅笔头：即反响力锥。电缆本体：指电缆线路中除去电缆接头和终端等以外的电缆线段局部，通常称为电缆。 电缆接头：连接电缆与电缆的导体、绝缘、屏蔽层和保护层，以使电缆线路连续的装置。 电缆终端：安装在电缆末端，以使电缆与其它电气设备或架空输电线相连接，并维持绝缘直至连接点的装置。6 平安措施6.1 工作前认真履行“两票制度，严格遵守?电业平安工作规程?电力线路局部发电厂和变电所局部中的有关规定。6.2 制作热缩电缆头时，工作现场必需配备灭火器材，外接施工电源时必须两人进展。7 作业准备 7.1 人员准备技术负责人：1人技工：3 人辅助工：6人在大型杆塔上安装时，视情况再增加人员 7.2 作业人员必须是经考试合格的人员且具备特种类高压电缆操作证的人员。 7.3 主要工具序号工具名称型号单位数量备注1钢锯弓把22钢卷尺把23螺丝刀一字把24电工刀把25裁纸刀把46钢丝钳把27木柄榔头把28喷灯个29高速电锯把110液压钳套211游标卡尺把212钢板尺把27.4 材料准备 根据制作安装要求准备电缆头16套。 主要辅材：序号材料名称型号单位数量备注1工业酒精Kg32棉纱Kg23白布m54多股软铜线3mmm55乙稀带卷176焊铅条207焊锡膏盒208铜接线端子个969刚锯片片58、作业周期 以一个头计8.1 电缆敷设完毕需要时。8.2 电缆试验不合格需要时。8.3 电缆运行中发生故障时。8.4 35kV电缆头需一天完成。8.5 作业过程中需排除天气影响。9 工期定额根据本企业标准定。10 设备主要技术参数参考各厂家提供的电缆头材料型号参数。11 作业流程12 作业工程、工艺要求及质量标准12.1 35kV热缩户、外电缆头按所用提供的说明书规定量取所需尺寸，户内850mm，户外950mm，剥除外护套、钢铠钢铠断口处保存20mm内护套内护套和填充物。用砂纸将钢铠焊接地线处打光，将地线分别焊在铜屏蔽和钢铠上用填充胶填平钢铠断口处，将三芯指套套入三叉根部进展加热固定。剥除铜屏蔽层、半导电层。从顶端向上下量取300mm铜屏蔽层剥除。从铜屏蔽层断口向上保存20mm半导电层，其余剥除。清洁绝缘局部外表。将应力疏散胶拉薄，缠绕在半导层和绝缘层交接处，两边各搭接510mm。套入应力控制管，搭接20mm铜屏蔽层，加热固定。在线芯端部剥去长度为端子孔深加5mm的绝缘层，将绝缘层末端削成50mm长的“铅笔头，压接端子。在端子压口处和绝缘端口处用密封胶填平，需搭接线芯绝缘10mm。清洁绝缘局部外表。在绝缘层外表均匀涂上硅脂膏，将绝缘管套上至三叉根部，加热固定。在端头处安装相位标识。户内终端安装完毕。在每相距三叉根部130 mm套入第一个单孔伞裙加热固定，再依次套入5个单孔伞裙，各伞裙间距100 mm， 加热固定。户外终端安装完毕。12.2 35kV热缩中间电缆头将两根电缆对直，重叠200 mm300 mm，确定重叠局部的中心。从中心分别量取长端1300 mm和短端700 mm，剥除护套，保存30 mm钢铠，绑扎地线。保存50 mm内护层，其余剥除。从端头向两侧各量取400 mm，剥除铜屏蔽层，断口用PVC带固定，保存70 mm半导层，其余剥除。PVC带固定，保存70 mm半导层，其余剥除。在线芯端头处量取1/2管长加5mm，剥除绝缘，并削成长40 mm的“铅笔头，在其尖端保存5mm内半导电层。清洁绝缘外表，在半导电层和绝缘层交接处绕包应力疏散胶，两边各搭接10 mm。在两端分别套入应力控制管，搭接绝缘层20 mm，加热固定。两端分别套入外护套管、内护套管，在长端套入内外绝缘管各1根、半导电管2根，在短端各相线芯上套入铜屏蔽网1个。注意：长的内护套要套入电缆的短端。两端的各相线芯插入连接收两端，每端连接收各压三次。如有毛刺，需用锉刀及砂布打磨外表压痕。清洁连接收和绝缘外表。将两个内护套管分别搭在两端电缆内护层上，从端部向中间加热固定，使它们在中部搭接。两端钢铠用25 mm2铜软接地线连接并焊牢也可以用卡子固定。将两根外护套拉出，两端搭接在电缆的外护套上150 mm，从端部向中间加热固定。注意两根管必须搭接200 mm 中间头安装完毕。在连接收外表搭半绕包半导带至“铅笔头内半导层上，其余凹陷局部，用一般填充胶填平。在绝缘层外表薄薄涂抹一层硅脂膏。将绝缘管拉至连接收中部，从中间向两侧加热固定，使两端覆盖半导屏蔽层20 mm，将外绝缘管拉至中部加热固定。注意：绝缘管经加热后要防止人员烫伤在内外绝缘管两端绕包填充胶，使端口平滑。将半导电管拉出，一端搭接电缆半导屏蔽层20 mm，从此端向中间加热固定。另一根也同此固定注意两根半导必须搭接20 mm。将红色密封胶绕包在电缆铜屏蔽与收缩好的半导电管末端，并填平此间隙。拉开铜屏蔽网，将其两端绑扎并焊接在电缆两端的铜屏蔽上。用PVC带或绝缘带扎紧三相线芯。 加热固定。户外终端安装完毕。12.3 35kV冷缩户、外电缆头按所用提供的说明书规定量取所需尺寸，户内、户外1800mm。剥除外护套、钢铠、钢铠断口处保存25mm内护套内护套和填充物。用砂纸将钢铠焊接地线处打光，将地线用恒力弹簧固定在钢铠上，绕包scotch23胶带。在三芯铜屏蔽带根部缠绕第二条接地线，并将其向下引出，注意第二条接地线位置应与第一条相背用恒力弹簧固定住。半重叠绕包第二层scotch23胶带，把接地线夹在当中，以防止水气沿接 地线地线空隙渗入。在整个接地区域及scotch23胶带外面绕包几层PVC胶带，将它们全部覆盖住。套入三相分支手套到电缆根部，逆时针抽掉芯绳，先收缩颈部然后，按照同样方法，分别收缩三芯。在冷缩式套管口往上留35mm的铜屏蔽带，其余剥除。在铜屏蔽带口再往上留40mm的半导体层，其余剥除。剥离半导体层时切勿划伤主绝缘在电缆外半导电层端部往下115mm处，绕包PVC带作标识，此处为冷缩终端按装基准。清洁绝缘外表。从铜屏蔽带上10mm处开场往上至主绝缘10mm处，绕包Scotch13半导电带。清洁主绝缘外表后，涂抹硅脂。套入冷缩式终端，定位于PVC标识处。逆时针抽掉芯绳，使终端收缩从绝缘管开场，半重叠来缭绕包Scotch70胶带至接线端子上。按要求，分别在三相线芯上绕包相位标识。冷缩式终端安装完毕。依次在三相线芯套入三根冷缩绝缘管，每根搭接15mm收缩。在绝缘端头剥去长度为端子孔深加5mm的绝缘层。在绝缘端口往下至冷缩式套管口量取410mm，作记号。将绝缘端头40 mm处削成“铅笔头，按标准压接端子。在端子凹陷处绕包防水胶带和用密封胶填平，搭接线芯绝缘10mm。12.4 35kV冷缩中间电缆头将两根电缆对直，重叠200 mm300 mm，确定重叠局部的中心。从中心分别量取长端900 mm 和短端700 mm，剥除外护套。保存30mm钢铠，绑扎地线，其余剥除。保存30 mm内护层，其余剥除，从端头向两侧各量取215 mm，剥除铜屏蔽层，断口用PVC带固定。保存50 mm半导层，其余剥除。在线芯端头处量取1/2管长加5mm，剥除绝缘，清洁绝缘外表，在半导电层和绝缘层交接处绕包应力疏散胶，两边各搭接10 mm。在长端各相套入绝缘管，在短端各相套入铜屏蔽网1个。套入连接收，进展压接。将接地线两端用恒力弹簧固定在钢铠上，搭接在外护套上的局部反折回来一起固定在钢铠上。用Scotch23胶带半重叠将弹簧连同钢铠一起覆盖住，不要包到Scotch2228防水胶带上。用Scotch2228防水胶带做接头的防潮密封，从一端护套上60mm处半重叠绕包至另一端护套60mm处。最后，从一端60mm防水胶带上半重叠绕包Armorcast装甲带至另一端60mm防水胶带，整个冷缩电缆中间接头制作工作完成。注意：1、用完所配Scotch2228胶带。2、为得到最正确的效果，30分钟内不得移动电缆。清洁绝缘外表。注意：1、压接后如有毛刺，应进展打光 。2、切勿使清洁溶剂碰到半导电屏蔽层。3、连接收的延伸长度不得超过13mm。待主绝缘外表清洁溶剂枯燥后，将P55/1P55/R混合剂涂抹在半导电屏蔽层与主绝缘交界处，然后把其余的均匀涂在主绝缘外表及连接收上。测量绝缘端口之间尺寸，确认两端半导体电层的距离小于413 mm，然后按尺寸1/2，在接收上确定实际中心点，按240mm在一边的铜屏蔽上找出尺寸校验点，并用PVC相色带做好标识。此处为缘绝管收缩的起始点。将绝缘管对好记号处，逆时针抽掉芯绳使冷缩绝缘收缩。检查中间接头的两端是否与半导电层都搭接，如有偏差，应尽快左右移动进展校正。用PVC胶带把铜网套绑扎在接头主体上，两端用恒力弹簧固定在铜屏蔽带上，修剪整齐。用Scotch23胶带半重叠将弹簧覆住。用PVC胶带把电缆三芯绑扎在一起，绕包一层Scotch2228胶带胶带。12.5 工艺要求 电缆导体必须和出线连接端子或连接收有良好的连接，连接点的接触电阻要求小而稳定。 要有满足电缆线路在各种状态下长期平安运行的绝缘机构，并有一定的裕度。 要求密封良好，要能有效地防止外界水分或有害物质浸入绝缘，并能防止绝缘剂流失。 电缆终端和接头要有足够的机械强度，能承受在各种运行条件下所产生的机械应力。 电缆终端应清晰地标注相位色。即A相黄色，B相绿色，C相红色。 不同材质、截面的电缆中间头对接要求a 不同材质、一样截面的电缆接头的对接，施工工艺要求与12.2.、12.4条工艺要求一样。b 所使用的铜铝过渡连接收必须是采用高温摩擦焊接，并到达国标要求。尽量按电缆截面配用。 c 不同材质、截面的电缆接头对接时，只允许大小一个规格。例：120mm对95mm或150mm。 d 在进展大小规格的电缆对接时，尽量不使用预制式电缆。如确实需要，应对小规格的电缆使用绝缘材料进展绕包加粗，并在接口处加包防水胶带。12.6 电缆头的安装电缆头安装在杆、塔和普通的开关时，严格遵照施工设计要求进展，并遵守?电业平安工作规程?发电厂和变电所以及电力线路局部中的相关规定。12.7 质量标准填写质量纪录表见附录E、F、G、H。13 作业中可能出现的主要异常现象及对策13.1 注意用硅脂填充电缆绝缘半导电层断口的气隙时要排除气体。13.2 交联电缆因应力处理不良时，在运行中会发生较大收缩，因而在安装时注意应力管与绝缘屏蔽搭接不少于20 mm，以防止收缩时应力管与绝缘屏蔽脱离。13.3 热收缩因弹性较小，在进展热收缩时，可能使界面产生气隙，因此密封要求高，要认真按安装工艺要求进展。13.4 预制，一般靠仅自身橡胶弹力产生密封作用，如遇比拟潮湿环境时，可采用增加密封胶及弹性夹具来增强密封。z
