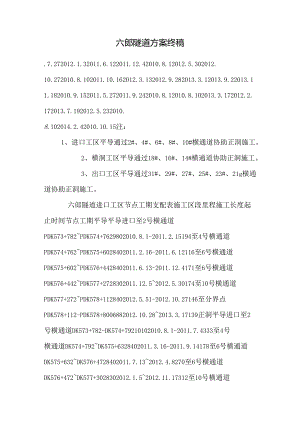

六郎隧道方案终稿.docx

六郎隧道方案终稿.7.272012.1.32011.6.122011.12.42010.8.12012.5.302012.10.272010.8.102011.10.162012.3.132012.9.282013.3.12013.9.22013.11.182010.9.152011.5.272011.9.242010.8.12010.8.102013.3.172012.2.172013.7.192012.5.232010.8.102014.2.42010.10.15注：1、进口工区平导通过2#、4#、6#、8#、10#横通道协助正洞施工。2、横洞工区平导通过18#、16#、14#横通道协助正洞施工。3、出口工区平导通过31#、29#、27#、25#、23#、21g横通道协助正洞施工。六郎隧道进口工区节点工期支配表施工区段里程施工长度起止时间节点工期平导平导进口至2号横通道PDK573+782PDK574+7629802010.8.1-2011.2.15194至4号横通道PDK574+762PDK575+6028402011.2.16-2011.6.12116至6号横通道PDK575+602PDK576+4428402011.6.13-2011.12.4171至6号横通道PDK576+442PDK577+2728302011.12.52012.5.30174至10号横通道PDK577+272PDK578+1128402012.5.51-2012.10.27146至分界点PDK578+112-PDK578+8006882012.10.282013.3.17139正洞平导进口至2号横通道DK573+782-DK574+79210102010.8.1-2011.7.4333至4号横通道DK574+792DK575+6328402011.3.16-2011.9.14178至6号横通道DK575+632DK576+4728402011.7.132012.4.8270至6号横通道DK576+472DK577+3028302012.1.52012.11.17312至10号横通道DK577+302DK578+1428402012.7.1-2013.3.3242至分界点DK578+142DK578+8006582012.11.282013.7.19231六郎隧道横洞工区节点工期支配表施工区段里程施工长度起止时间节点工期横洞HDKo+244HDKO+OOO2442010.8.10-2010.9.1535平导至18号横通道PDK582+300-PDK581+5927082010.9.152011.1.14119至16号横通道PDK581+592-PDK580+6929002011.1.152011.5.27132至14号横通道PDK580+692-PDK579+8528402011.5.282011.9.24116至分界点PDK579+852-PDK578+80010522011.9.252012.2.17142正洞至18号横通道DK582÷300-DK581+5627382010.10.15-2011.4.28193至16号横通道DK581+562DK580+6629002011.2.15-2011.10.8233至14号横通道DK580+662-DK579+8228402011.6.28-2011.12.22174至分界点DK579+822DK578+80010222010.10.252012.5.23208六郎隧道出口工区节点工期支配表施工区段里程施工长度起止时间节点工期平导至31号横通道PDK587+912-PDK587+0229522010.8.10-2011.6.26316至29号横通道PDK587+022PDK586+2028202011.6.272011.10.16117至27号横通道PDK586+202PDK585+3728302011.10.172012.3.13146至25号横通道PDK585+372PDK584+5328402012.3.14-2012.9.28194至23号横通道PDK584+532PDK583+6928402012.9.29-2013.3.1152至21号横通道PDK583+692PDK582+8228702013.3.2-2013.9.2180至分界点PDK582+822PDK582+3005222013.9.3-2013.11.1875正洞至31号横通道DK587+895DK586+9929032010.8.10-2012.1.3503至29号横通道DK586+992DK586+1728202011.7.272012.2.4187至27号横通道DK586+172DK585÷3428302011.11.17-2012.6.20213至25号横通道DK585+342DK584+5028402012.4.142013.2.28314至23号横通道DK584+502DK583+6628402012.11.11-2013.7.9258至21号横通道DK583+662DK582+8228402013.4.2-2014.1.21289至分界点DK582+822DK582+3005222013.10.3-2014.2.41216、进度指标分析正洞开挖及支护每循环作业时间围岩时间项目（三）IIH1.IvvV岩溶富水段测量11110.5超前支护21.5钻爆443.521.5出硝554.522初喷1110.50.5立架、锚杆、挂网3.522®喷1.52.53.52.52.5合计12.513.5171210.5正洞进度指标：II级围岩：24小时/天12.5小时/循环3m循环30天/月=172.8m月,考虑工序连接等其它因素影响，支配进度指标165m月oIn级围岩:24小时/天13.5小时/循环3m循环30天/月=160m月，考虑工序连接等其它因素影响，支配进度指标150m月。IV级闱岩：24小时/天17小时/循环2m循环30天/月=84.7m月，考虑工序连接等其它因素影响，支配进度指标70m月。V级围岩：24小时/天10.5小时/循环0.8m循环30天/月=54.8m月,考虑工序连接等其它因素影响，支配进度指标50m月。V级围岩富水段，考虑注浆，工作时间依据18天计算，24小时/天12小时/循环0.8m循环18天/月=33m月，考虑工序连接等其它因素影响，支配进度指标30m月。平导开挖及支护每循环作业时间围岩时间项目（三）IIIIIIVVV岩溶富水段测量11110.5超前支护21.5钻爆332.522出楂332.521.5初喷I1.1.I0.5立架、锚杆、挂网332复喷1.51.52.52.51.5合计9.59.512.514.59.5平导进度指标：II、川级围岩：24小时/天9.5小时/循环3.5m循环30天/月=265m月,考虑工序连接等其它因素影响，支配进度指标240m月。IV级国岩:24小时/天12.5小时/循环2.5m循环30天/月=144m月，考虑工序连接等其它因素影响，支配进度指标12011月。V级围岩：24小时/天14.5小时/循环2m循环30天/月=99m月，考虑工序连接等其它因素影响，支配进度指标90m'月。V级围岩富水段，考虑注浆，工作时间依据20天计算，24小时/天9.5小时/循环Im/循环20天/月=50m月。施工进度指标表（m月）11I1.1.IVV超前注浆小于3km正洞165150805030大于3km正洞145130705030小于3km平导2402401209050大于3km平导2302301109050三、六郎隧道通风方案依据确定的施工方案和任务划分状况，六郎隧道施工通风主要采纳分阶段压入式结合巷道式通风，通风管选用直径180OmIn的PVC软式通风管，洞外风机进风口至洞口距离30m,风管出风口至掌子面距离1.=30mo1、隧道进口正洞及平导通风方案六郎隧道进口正洞长5018m；平导长5018m,平导通过2#、4#、6#、84、10#横通道担当正洞施工任务，进口正洞及平导施工分阶段实行压入式及混合巷道式通风形式。第一阶段：平导到达2»横通道之前以及平导由2#横通道协助正洞阶段（正洞出口未与2#横通道贯穿），分别实行单管路独头压入式通风,在洞口各自设置轴流风机进行通风，风管在2#横通道处平导通过横通道进入正洞的位置增加设置一个三通，保证平导洞身接着向前掘进的施工通风，同时保证平导通过横通道进入正洞协助正洞的施工通风。此时最长通风距离正洞长IO1.Om,平导长1140m。通风示意图如下：其次阶段此阶段正洞出口与2#横通道贯穿后，平导由4#横通道协助正洞施工，正洞出口未与4#横通道贯穿，将1#横通道临时封闭，正洞洞口风机移至2#横通道小里程方向WOm处(PDK584+682),风管通过2#横通道送风入正洞，同时为保证空气质量，该通道实行有效措施进行临时封闭，仅容许轴流风机风管通过。平导洞口风机向平导洞内移至3#横通道小里程方向200m处(PDK574+982),风管在4#横通道处平导通过横通道进入正洞的位置增加设置一个三通，保证平导洞身接着向前掘进的施工通风，同时保证平导通过横通道进入正洞协助正洞的施工通风：并按400m间距依次增加设置射流风机向洞内输送簇新空气，打通3#横通道，并在3#横通道口设置射流风机，将平导内污浊空气通过3#横通道诱导引入正洞排出。此时压入式最长通风距离：正洞98Onb平导1040mO通风示意图如下：第三阶段此阶段正洞出口与4#通道贯穿后，实行混合巷道式通风方式，利用平导作为进风巷，正洞作为回风巷组织通风；将2#横通道小里程方向100m处(PDK584+682)风机移至平导洞内4#横通道小里程100m右侧PDK575÷532处，该风机通过4#通道送风入正洞，同时为保证空气质量，该通道实行有效措施进行临时封闭，仅容许轴流风机风管通过：3#横通道小里程方向200m处(PDK574+982)处风机向前移至PDK576+242处：并按400m间距依次增加设置射流风机向洞内输送簇新空气：打通5#横通道，并将33横通道射流风机移至5#横通道U,将平导内污浊空气通过5#横通道诱导引入正洞排出：临时关关闭3#横通道；在正洞洞内右侧每间隔700m依据施工进度状况依次增加设置射流风机，形成负压，将正洞内污浊空气向洞外排出：此时压入式最长通风距离：正洞980m»平导1040m。通风示意图如下：第四阶段此阶段正洞出口与6#通道贯穿后，将M通道前进方向风机移至6#通道小里程方向100m右侧PDK578+342处，该风机通过6#横通道送风入正洞：平导洞内5#横通道左侧风机向前移至7#横通道小里程PDK578+822处，在平导内接着间隔100m相应增加射流风机向洞内输送簇新空气；打.通7#横通道，并将5#洞口射流风机移至74横通道口,将平导内污浊空气通过7#横通道诱导引入正洞排出；临时关闭5#通道；在正洞洞内右侧间隔700m接者依次增加射流风机，向外排出污浊空气。此时压入式最长通风距离:正洞980m,平导IO1.Omo通风示意图如下:700第五阶段此阶段正洞出口与8#通道贯穿后，将6#通道前进方向风机移至8#通道小里程方向100m右侧PDK577+172处，该风机通过9#横通道送风入正洞；平导洞内7#横通道处左侧风机向前移至9#横通道小里程PDK577+492处，在平导内接着间隔400m相应增加射流风机向洞内输送簇新空气：打通9#横通道，并将7#洞口射流风机移至9#横通道口,将平导内污浊空气通过9#横通道诱导引入正洞排出；在正洞洞内右侧间隔700m接着依次增加射流风机，向外排出污浊空气。此时压入式最长通风距离：正洞1628m,平导1408m。通风示意图如下：700六郎隧道进口风机配备表风机型号风量(mmin)风压(Pa)功率(KW)最大电机功率(KW)数量备注平导正洞总数SDF(B)-4-N0162088-4068618-4049206110211后期移入平导SDF(B)-I-NO1.1.1015-1985624-415010755211SSF-NO125射流风机35883、横洞通风方案：横洞通风采纳压入式通风，通风示意图如下：4、出口通风方案出口通风方案同进口通风方案。四、岩溶富水段施工方案六郎隧道不良地质主要是断层及其破裂带富水段，长度680m,施工中极可能发生大型突泥、突水危害，采纳超前周边预注浆堵水：断层影响带，长度390m,施工中可能发生突泥、突水现象，实行超前局部注浆堵水。1、断层破裂带注浆方案在断层带前5m施做1.5m厚C20校止浆墙；在断层影响带前施做Im厚C20碎止浆墙。依据成孔状况确定注浆方式，对围岩破裂但成孔条件较好的，可用后退式注浆，围岩破裂易塌孔时，采纳前进式注浆。注浆材料正洞段：选用具有结石强度高、可灌性好、抗渗透、抗腐蚀、无污染、耐久性好等特点水泥基灌浆材，一般地段采纳纯水泥浆（可依据状况采纳双液浆）,水灰比0.5：1-0.8：1；平导采纳纯水泥浆，水灰比0.5：1-0.8：Io在断层破裂带，采纳加固圈5米超前预注浆，注浆每环长度30米。2.帷幕注浆及超前预支护后开挖方案正洞开挖25m,预留5m止浆岩盘：平导开挖27m,预留3m作为止浆岩盘。注浆孔孔底间距按3m限制：注浆范围：隧道正洞段可溶岩地段之断层破裂带，V类物探异样区段等注浆加固范围为隧道开挖轮廓线外5m；平导地段注浆加固范围为隧道开挖轮廓线外3m。3、施工设备配置钻孔采纳C6钻机2台、MK-5钻机6台；注浆采纳一般注浆机（单液注浆机3台，双液注浆机3台）,四台运用（两台单液注浆机，两台双液注浆机），两台备用（一台单液注浆机，一台双液注浆机）-
