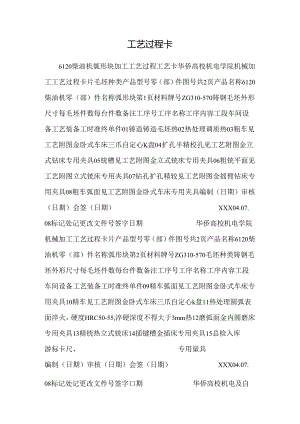

工艺过程卡.docx

工艺过程卡6120柴油机瓠形块加工工艺过程工艺卡华侨高校机电学院机械加工工艺过程卡片毛坯种类产品型号零（部）件图号共2页产品名称6120柴油机零（部）件名称弧形块笫1页材料牌号ZG310-570铸钢毛坯外形尺寸每毛坯件数每台件数备注工序号工序名称工序内容工段车间设备工艺装备工时准终单件01铸造铸造毛坯热02热处理调质热03粗车见工艺附图金卧式车床三爪自定心K盘04扩孔半精校孔见工艺附图金立式钻床专用夹具05铳槽见工艺附图金立式铳床专用夹具06粗铳平面见工艺附图立式铳床专用夹具07钻孔扩孔精较见工艺附图金摇臂钻床专用夹具08粗车弧面见工艺附图金卧式车床专用夹具编制（日期）审核（日期）会签（日期）XXX04.07.08标记处记更改文件号签字日期华侨高校机电学院机械加工工艺过程卡片产品型号零（部）件图号共2页产品名称6120柴油机零（部）件名称弧形块第2页材料牌号ZG310-570毛坯种类铸钢毛坯外形尺寸每毛坯件数每台件数备注工序号工序名称工序内容工段车间设备工艺装备工时准终单件09精车弧面见工艺附图金卧式车床专用夹具10精车见工艺附图金卧式车床三爪自定心k盘11热处理圆弧表面淬火，硬度HRC50-55,淬硬深度不得大于3mm热12磨弧面金内圆磨床专用夹具13精铳热立式铳床14插键槽金插床专用夹具15总检入库游标卡尺、专用量具编制（日期）审核（日期）会签（日期）XXX04.07.08标记处记更改文件号签字口期华侨高校机电及自动化学院工艺附图产品型号零件图号工序号共11页产品名称6120柴油机零件名称弧形块03粗车第1页车间金工材料ZG310-570机床名称卧式车床机床型号CA6140夹具名称三爪臼定心卡盘上工序热处理下工序钻孔，半精被孔工序内容华侨高校机电及自动化学院工艺附图产品型号零件图号工序号共11页产品名称6120柴油机零件名称弧形块04扩孔半精较孔第2页车间金工材料ZG310-570机床名称立式钻床机床型号Z525夹具名称专用夹具上工序粗车下工序铳槽工序内容保证粗糙度Ra3.2华侨高校机电及自动化学院工艺附图产品型号零件图号工序号共11页产品名称6120柴油机零件名称孤形块05铳槽第3页车间金工材料ZG310-570机床名称立式铳床机床型号X5012夹具名称专用夹具（圆盘夹具）上工序钻孔半精较孔下工序粗铳平面工序内容铳槽，保证尺寸槽宽8,深5华侨高校机电及自动化学院工艺附图产品型号零件图号工序号共11页产品名称6120柴油机零件名称弧形块06粗铳平面第4页车间金工材料ZG310-570机床名称立式铳床机床型号X5012夹具名称专用夹具上工序铳槽下工序钻孔扩孔精校工序内容保证粗糙度Ra1.25,Ra25华侨高校工艺附图产品型号零件图号工序号共11页机电及自动化学院产品名称6120柴油机零件名称如形块07钻孔扩孔精较第5页车间金工材料ZG310-570机床名称摇臂钻床机床型号Z3025夹具名称专用夹具上工序粗铳平面下工序粗车弧面工序内容华侨高校机电及自动化学院工艺附图产品型号零件图号工序号共11页产品名称6120柴油机零件名称弧形块08粗车弧面第6页车间金工材料ZG310-570机床名称卧式车床机床型号CA6140夹具名称专用夹具上工序钻孔扩孔精较下工序精车弧面工序内容华侨高校机电及自动化学院工艺附图产品型号零件图号工序号共11页产品名称6120柴油机零件名称孤形块09精车弧面第7页车间金工材料ZG310-570机床名称卧式车床机床型号C6140夹具名称专用夹具上工序粗车弧面下工序精车工序内容保证平行度要求华侨高校机电及自动化学院工艺附图产品型号零件图号工序号共11页产品名称6120柴油机零件名称弧形块10精车第8页车间金工材料ZG310-570机床名称卧式车床机床型号CA6140夹具名称三爪自定心卡盘上工序精车弧面下工序磨弧面工序内容保证图中粗糙度要求华侨高校机电及自动化学院工艺附图产品型号零件图号工序号共11页产品名称6120柴油机零件名称弧形块12磨弧面第9页车间金工材料ZG310-570机床名称内圆磨床机床型号M2110A夹具名称专用夹具上工序精车下工序精铳工序内容华侨高校机电及自动化学院工艺附图产品型号零件图号工序号共11页产品名称6120柴油机零件名称弧形块13精铳第10页车间金工材料ZG310-570机床名称立式铳床机床型号X5012夹具名称专用夹具上工序磨弧面下工序插键槽工序内容华侨高校机电及自动化学院工艺附图产品型号零件图号工序号共11页产品名称6120柴油机零件名称弧形块14插键槽第11页车间金工材料ZG310-570机床名称插床机床型号B5020夹具名称专用夹具上工序精铳下工序无工序内容
