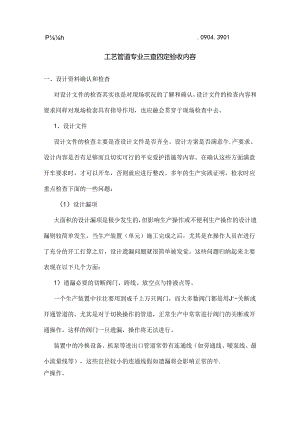

Ph.0904.3901工艺管道专业三查四定验收内容一、设计资料确认和检杳对设计文件的检查其实也是对现场状况的了解和确认，设计文件的检查内容和要求同样对现场检套具有指导作用，也应融会贯穿于现场检查中去。1、设计文件设计文件的检查主要是查设计文件是否齐全、设计方案是否满意牛.产要求、设计内容是否有足够而且切实可行的平安爱护措施等内容。在确认这些方面满意开车要求时，才可以开车，否则就应进行整改。多年的生产实践证明，检衣时应重点检查下面的一些问题：（1）设计漏项大面积的设计漏项是极少发生的，但影响生产操作或不便利生产操作的设计遗漏则较简单发生。当生产装置（单元）施工完成之后，尤其是在操作人员在进行了充分的开工打算之后，设计遗漏问题就很简单被发觉。这些问题归纳起来主要表现在以下几个方面：1）遗漏必要的切断阀门、跨线、放空点与排液点等。一个生产装置中往往要用到成千上万只阀门，而大多数阀门都是用J-关断或开通管道的，尤其是对于切换操作的管道，正常生产中常常进行阀门的关断或开通操作。这样的阀门一旦遗漏，操作将无法进行。装置中的冷换设备、机泵等进出口管道常带有连通线（如旁通线、暧泵线、最小流量线等），这些宜径较小的连通线假如遗漏将会影响正常的牛.产操作。管道的高点设置放空设施、低点设置排液设施是管道设计的个基本原则，假如管道的高点无放空设施、低点无排液设施，装置（小元）停车时会在管道的高点或低点积存介质。假如该介质是有毒介质，会引起操作人员或检修人员的中毒。假如该介质是易燃易爆介质，可能会因动火而引起着火或爆炸“管道的高点无放空时，假如管道内介质是液体，还会引起正常操作中的管道气阻，若气阻出现在泵入口处，会引起泵的抽空。管道的低点无排液时，可能会引起管道的冻凝等。这些问题都会影响到装置（单元）的生产操作。上述的这些问题是域常见的问题，开车前应严格检杳，并确认能满意生产操作的须要。2）操作人员无法接近操作点和视察点，或缺少必要的操作平台。对于手动操作阀门、现场仪表元件（如压力表、液位计等）、平安阀、弹簧支吊架等管道元件，在生产过程中须要操作人员定期或不定期进行现场操作或视察。这类管道元件应置于使操作人员能够接近的地方，或设置相应的操作平台，否则会影响正常的生产操作。同理，对于停工期间须要接近的操作和检修点，也应检查它能否满意操作和检修的要求。事实上，很多生产装置常常出现个别操作点或观查点因位置太高而无法接近的现象。3）缺少必要的操作说明对于下列一些状况，设计文件中应给出必要的操作要求或说明：气动阀或电动阀等特别阀门的操作与维护要求：采样系统的操作程序；弹簧支吊架的定位要求：膨胀节的安装要求：高温法兰密封的热紧要求：停1：时的管道吹扫、氮封（假如工艺专业有要求时）、碱洗等方面的要求等等。对上述状况，假如缺少必要的说明和要求，会影响到装置的正常生产操作，甚至会危与到压力管道的平安牢靠性。例如加氢裂化反应流出物管道，依据介质条件一股应选用奥氏体不锈纲（多为321材料），但该管道在停工时会因出现连多硫酸腐蚀环境而使其发生应力腐蚀开裂，因此工艺上则给出r相应的爱护措施，即管道泄压后应马上氮封或进行碱洗，否则很简的使材料发生破坏。（2）装置的平安爱护措施不能满意有关规范和地方法规的要求装置设计时必需满意有关的防火规范、防爆规范、环保规范以与地方劳动平安法规等的要求。这些规范和法规涉与向广，执行起来是一件很困难的事情，有时很简单被疏忽。例如，法兰、阀门等泄漏点到配电室与中心限制室的防爆间距问题，灭火蒸汽安排系统距灭火点距离问题，二酸化碳系统旁边应设皆事故淋浴器和眼冲洗器的问题等。但上述的规范和法规一般都是强制性规定，是不能违反的。检查设“或件时应检查这些规范和法规是否得到贯彻和落实。检查设计文件时应依据规范和法规逐项进行。除此之外，50160石油化工企业设计防火规范还提出了三束平安防护措施，即首先要预防次危急引起的次生危急，其次是一旦发生次生危急则尽可能限制其危害程度和范围，第三是次生危急发生后，能为与时抢救和平安疏散供应便利。在检查中，一日发觉有违反规范和法规的问题，或者是相应的防护措施没有得到落实，或者是相应的防护措施设置不合理，应与时提出整改看法。2、选购设计文件检杳选购设计文件主要是检查是否齐全、是否与设计文件相符等，并核对选购变更文件和产品随箱资料是否齐全。（1）选购文件中应有相应的选购技术文件完整的选购文件是保证产品质量乃至保证压力管道平安运行的有效证明资料。通过查阅选购文件尤其是选购技术文件，可以了解选购产品的质量保证状况，推断产品质量:隐患，从而实行有效的措施加以防范。例如，选购技术文件中是否明确提出了产品材料的交货状态，是否明确提出r产品材料的化学成份、机械性能、无损检验要求等。假如选购文件中没有这些方面的要求，甚至没有相应的选购技术文件，应对产品进行仔细评审，或通过合适的检查、试验以确认其牢靠性，否则应更换产品或实行必要的补救措施。（2）选购文件应与设计文件相符选购文件与设计文件相符是必需遵守的原则。假如出现与设计不符的选购文件，应交给设计人员进行评审，并确认其牢靠性，否则应更换产品或实行必要的补救措施。例如，以大壁厚管子代替小壁厚管子般是可行的，但对于大直径高温管道，尤其是巧它与敏感设备相连时，应交付设计人员进行辞应力分析校核，并确认其各项力学指标满意要求。假如管道上装有弹簧支吊架，还应进行弹簧支吊架承载校核，并确认是否须要更换或调整弹簧支吊架参数。（3）选购变更文件（选购代料单）应得到设计人员的确认选购代料单往往是由选购人员提出、设计人员签字同意的技术资料，它已不同于原设计的选购文件，但它应是设计文件的一个组成部分。假如选购变更文件没有设计人员的签字，应将它交给设计人员评审，并确认其可行性。须要指出的是，选购变更往往是在货源找不到或制造周期不能保证等状况卜被迫发生的，因此代用产品并不是最合适的产品，有时甚至是带有附加条件的。例如，用超低碳奥氏体不锈钢代替低碳或高碳奥氏体不锈钢用在超过500C的高温卜时，除了校对其强度外，还要在运行过程中亲密视察其蠕变量，一旦端变超过确定的殳，就应停止运用，否则会阳成事故。因为端变破坏是在很长段时间内发生的，开工初期，不会产生孀变破坏，因此用筒项买到的超低碳奥氏体不锈钢代替低碳或高碳奥氏体不锈钢作为短时间应急用，也不是不行以的。对于这些有附带条件的设计变更，应进行登记造册，并按附带要求进行监测。（4）产品随箱资料应齐全，并应进行妥当保存产品随箱资料除产品合格证明书等常规资料外，尚应包括产品描述的具体资料和产品操作维护说明书。产品描述资料是后续改造设计或选购更改、替换、维护的重要基础资料。例如，对含有易损件的产品，当更换易损件时，应当依据原易损件的要求定购，否则可能会影响到产品的运用性能。产品操作维护说明书是保证正确运用产品的重要文件，操作人员必需按操作维护说明书的要求进行操作维护，否则可能会影响到产品的运用性能，甚至使产品遭遇毁坏。因此，产品的随箱资料是选购文件中的重要部分，假如缺少，应向制造商追要。3、施工文件检查的内容主要是查它是否符合设计文件要求，是否符合相应标准的要求。须要检查的施工设计文件主要包括：（I）重点管道的安装记录重点管道主要是指现场高压管道、现场焊接的大口径管道与管件、现场进行隔热耐磨衬里的管道、与敏感设备相连的管道、须要冷紧的管道等。现场进行隔热耐磨衬里的管道施工是一个难度较大又简单出现问题的施项目。隔热耐磨衬里施工的好坏不仅影响到装置的正常生产，甚至会干脆危与到管道本身的平安。例如，假如装置运行中发生衬里脱落，不仅污染介质，还可能使管道壁温上升而使金属材料受到损害。检查内容应以设计文件为掂，各项指标应以满意设计要求为原则。与敏感设备相连的管道，在常用的管道施工规范中都给出r较严格的规定。以3501石油化工剧毒、可燃介质管道施工与验收规范为例,它要求在管道与支吊架施工完成之后，卸下设备接管上的法兰螺栓，在自由状态卜检查法兰的平行偏差、径向位移和间距等，并不得大于确定的值。此规定的目的在于尽可能削减管子赐予相连设备的附加力（矩）,以保证管道不干扰设备的正常运行。某装置曾出现过这样的事情：由于直径为1200的管道赐予与其相连的烟机附加力太大，使烟机壳体变形而磨损了转子的叶片，致使烟机运转不正常，造成了很大的损失。因此，检查敏感设备的管道安装记录并确认符合标准要求是保证设备正常运行乃至装置正常运行的一项重要工作。管道冷紧的目的是使管道在热态下的变形部分转移或全部转移到冷态，从而降低热态卜的管系应力和对相连设备的附加力（包括力和弯距）。管道的冷紧位置和冷紧量是经过设计人员精确计算确定的，假如施工中没有按设计要求去做，或者没有完全达到设计要求，那么可能产生预想不到的后果，甚至会影响到管道或相连设备的正常工作。假如冷紧方法不当，很简单造成假象，使冷紧达不到预期的效果。事实上，这种现象又是常常出现的。因此，开工前应核实管道冷紧采纳的方法、冷紧值的大小等内容，并评定其冷紧的有效性。（2）管道的焊接与焊缝的无损探伤记录检查影响焊接质量的因素有很多，除操作人员的水平、环境气候影响外，尚有焊接材料的选用、焊接规范的选择、饵前预热与焊后热处理的选择、硬度检验、无损检查等因素。焊接文件的检查主要是检查它是否按设计文件和相应规范去做，是否苗有质量隐患。假如记录不完整,或者是没有按设计要求或规范去做，或者检杳试验数量没有达到设计或规范要求，或者是无损检查判定标准不符合设计规范的要求，等等。一旦发觉这些问题，都应组织相应的技术人员进行评审，并实行适当的整改措施。在不能确认是否牢靠的状况下是不能开乍运行的。在检验这些内容之前，尚应对焊接工艺评定记录、焊工培训记录与焊I：资格证明材料等进行核查，并以满意相应要求为原则。（3）管道系统的强度和严密性试验记录管道系统强度和严密性试验是装置开不前最终的一道综合检查试验，它可以综合考核管道与其元件的耐压实力和严密性，耐压实力和严密性不合格的管道是不能开乍的。有关施1.标准都对管道的耐压试验和严密性试验作出了具体规定。强度试验是利用高压（可使管道材料中的机械应力接近屈服极限）介质（股为水）充入施工完毕的管道系统中，以考核管道与其元件的强度和严密性的一种试验方法。当管道从结构、支撑等方面不允许进行强度试验时，可用对管道焊缝进行百分之百射线探伤代替强度试验，但此时的检验费用将增加，同时，射线探伤只能检查焊缝的严密性和缺陷，而不能检查管系中法兰、螺纹接头的严密性和材料的稔定性（管子和同门等在制造过程中已进行过强度试验），故对于用百分之百射线探伤代替强度试验的管道，在开车初期应视察其运行状态，旦出现异样状况，应马上实行有效措施，或者停不整改。严密性试验是利用气体（气体压力股为设计压力）充入强度试验合格的管道，并利用气体渗漏性比液体强的特点来检查管系焊缝、各种可拆卸接头、密封副等的严密性。工程中有很多管道不宜甚至不允许进行液压试验和气密性试验，例如大直径低压气体管道、隔热耐磨衬里管道等。对于这些管道，检查人员应亲密关注其处理方法，不能留下任何除患。例如，对于大直径气体管道，般与相连设备采纳焊接连接，故可在与设备连接之前进行高度预制，并对预制部分进行液压强度试验，合格后再与设备焊连接，并对最终的焊缝进行百分之百的射线探伤（百分之百的射线探伤可精确地探测出焊缝的缺陷与其严密性），探伤合格的管道可代替耐乐试验。对于有隔热耐磨衬里的管道，因为起强度和密封作用的部分主要是外部金属管道部分，故在衬里施1：前应对金属管道部分进行耐压试验，耐压试验合格后，再进行隔热耐磨衬里施工，并对最终的焊口进行百分之百射线探伤。（1）管道系统的吹扫记录对于施工过程中在管道内留卜的污物，开工之前要进行清扫。对不同的管道，采纳的吹扫介质和吹扫方法是不同的。大多数管道均采纳蒸汽或空气吹扫，蒸汽不仅有压力，而且有温度，它不仅可以吹扫般的游离污物，还可以清洗掉大部分的附着污物（如油污、氧化物等）。不允许用蒸汽吹扫的管道（如隔热耐磨衬里管道）应采纳干净空气吹扫。要求特别清洁的管道除进行一般的吹扫之外，还要进行特别的清洗。例如机泵的润滑油管道，一旦管道内残留有固体污物，即使颗粒特别小，也可能导致机泵运动零部件的损坏。为此，这类管道除用常规介质将游离物和附着不牢的污物清洗掉外，尚应进行酸洗或碱洗，以清除其附着较坚固的氧化物等。对往红泵和往且压缩机入口管道，除进行一般的吹扫之外，也要求进行酸洗或碱洗，以防止管道中的氧化物颗粒进入极其精密的机泵活塞缸中而造成损坏。不锈钢的润滑油管道（包括其它不锈铜管道）除进行碱洗外,尚应进行酸洗钝化处理，以便在其表面形成钝化膜，防止它再次发生氧化生锈。合适并且合格的管道吹扫记录，也是保障装置正常运行的条件之,通过检查管道系统吹扫记录，可以J'解管道吹扫的状况。（5）管道隔热与防腐施工记录管道的隔热包括保温、保冷和防烫三种。管道保温的好坏一般不会干脆危与压力管道的平安，但它却会造成管道的热量损失，有时会因温降较大或介质的凝固、冻结等而影响装置的正常操作。管道保冷的好坏同样会造成管道的冷量损失，而且冷量比热量价格更高，从而会造成更大的经济诸如支吊架（尤其是弹簧支吊架）、外管与套管伴热、法兰螺栓预紧数据记录（主要指高温高压大口径管道）、水纹管补偿器的安装记录等施工文件。假如弹皱支吊架的安装荷载没有达到设计值要求、弹簧吊架的吊杆没有被拉紧等，都会导致弹簧支吊架不能发挥应有的作用，从而有可能将一部分管系力转移到连接设备上，使设备受力超标，或者干脆导致管系本身应力超过许用值。在检查有关这方面的记录的同时，应到安装现场重点检查其实际安装状况.有关的设计或施工规范都对外管或套管伴热施工提出了具体要求，重点检查的内容是：对输送热敏性介质的管道或不锈钢材料管道，假如采纳外伴管伴热，应有非金属隔热块将伴热管和彼伴热管隔开；对有法兰或螺纹等可拆卸的管道连接处，伴热管也应有可拆卸法兰；对阀门、法兰、仪表接头等管道附件，外伴热管应进行适当的弯曲缠绕等等。对于高温（T2250tC3高压（P26.0）、大直径（2150）法兰，应有明确的螺栓预紧载荷，并用特别或专用的工具（如力矩搬手）予以保证。般状况下,高压管道须要的螺栓密封力较大，匏手感和阅历已不能满意要求，故应用专用工具预紧。水纹管补偿器的安装同弹簧支吊架的安装一样，假如安装不、与，则不能发挥其应有的作用，严峻时会因其补偿不够而导致管系破坏。例如，约束型补偿器的拉杆位置或较链结构位置应按设计图纸安装，并不得阻碍补偿器的变形；运输过程运用的爱护杆在补偿器安装完毕后应拆掉，等等。这些影响压力管道平安的安装均应有明确的记录，并在现场检查其安装是二、现场检查现场检查与设计文件检查是平行进行的工作，设计文件检查是检查设计、选购、施工过程中书面上出现的问题，而现场检查除直观核对书面上记录的问题之外，还应检杳现场与设计文件的符合性。般状况卜.，设计文件中出现的问题在现场是确定存在的，而图纸上或施I：记录中没有出现的问题在现场也有可能出现,所以，现场问题检杳有时比图纸或记录中的问题检查更干脆、更重要。现场检杳可以分为设计与施工漏项、未完工程、施工质量三方面的检查。1,设计与施工漏项设计与施1：漏项可能发生在各个方面，依据阅历和所广解的状况，出现频率较高的问题有以卜几个方面：1）阀门、跨线、高点排气与低点排液等遗漏：2）操作与测量指示点太高以致无法操作或视察，尤其是仪表现场指示元件：3）缺少梯子或梯子设置较少，巡回检查不便利；4）支吊架偏少，以致管道挠度超出标准要求，或管道不稳定：5）管道或构筑物的梁柱等影响操作通道；6）设备、机泵、特别仪表元件（如热电偶、仪表箱、流量计等）、阀门等缺少必要的操作检修场地，或空间太小，操作检修不便利。2、未完工程未完工程的检查适用于中间检查或分期分批投入开车的装置检查。对于本次开乍所涉与到的I：程，必需确认其已完成并不影响正常的开车。对于分期分批投入开车的装置，未列入本次开车的部分，应进行隔离，并确认它们之间相互不影响。但卜列一些内容不属于未完工程：1）法兰、阀门处的隔热。在开年.升温过程中，要进行法兰、阀门等可拆卸连接处的泄漏检查和螺栓的热紧工作，故局部隔热应在开车后再实施：2）地沟敷设的盖板、阀门井盖板等。道理同上，开车正常后再盖好盖板;3）用于法兰热紧用的临时脚手架或操作台。道理同上，开车正常后再进行拆除。3、施工质量施1.质量可能发生在各个方面，因此应全面检查，依据阅历，可着重从以卜几个方面进行检查：（1）管道与其元件方面1）有方向性的阀门，其方向装反。有方向性的阀门有止回阀、截止阀、平安阀、角阀、大多数筑水阀等，这些阀门一旦方向装反，有时是很危急的，故开车前必需加以改正；2）盲板（尤其是8字盲板）位置状态不对,应结合操作与时进行调整：3）阀门、法兰、螺栓等型式不正确。不同型式的阀门，各有各自的特点，假如实际安装的阀门与设计不符，会给操作带来一些不利的影响，严峻时会造成事故。不同的法兰型式具有不同的相宜适用条件，例如不能用平焊法兰代替对焊法兰用于苛刻条件下，否则密封性能将得不到保证。不同的螺栓也具有不同的适用条件，单头螺栓不能代替双头螺栓用于苛刻条件下，否则同样使法兰密封副的密封性能得不到保证。除此之外，尚应视察螺检数量是否齐全，螺栓直径与露头长度是否匀称样，是否符合标准要求等：4）管道与其元件的材质和压力等级与设计要求不符。这是比较严峻的施工错误，一旦发生，引发事故的可能性很大。通过检查管子与管件上的材料标记、法兰与螺栓上的标记、阀门与小型管道设备上的铭牌可以推断是否符合设计要求：5）水纹管膨胀节的安装状态不正确，运输平安杆没有拆除。股状况下，对于约束型膨胀节，其连杆或较链的位理与其位移补偿方向是匹配的，一旦发生错误，会引起严峻事故，故在开车前应进行确认。运输平安杆仅用于水纹管膨胀节运输过程的爱护，假如在装置开年时没有拆除,会阻碍膨胀节的补偿变形，故装置开车前应将其拆除。（2）支吊架方面1）支吊架型式不正确。例如将导向支架施工成为般的承重支架（即遗漏导向卡），将滑动管托与支撑梁焊接使其变成r固定管托，将固定支架安装成了般承重支架（即没有安装固定螺栓），等等。支架型式的安装错误是很严峻的错误，轻则会导致管系木身的应力超标，对设备嘴子的附加力超标，对管架与支架本身的推力超标，严峻时会干脆导致管道本身、支架木身与生根设施的破坏和相连设备的损坏：2）支吊架的安装状态不正确，例如，承重支架的高度不够而使管道在安装状态下脱空，吊架的吊杆松弛而使管道在安装状态下没有起到承重作用，弹簧支吊架的安装荷载或安装位置不符合设计要求，等等。这些问题都会使支架木身失去作用或不能起到应起的作用，严峻时也会导致管子或相连设备的破坏；3）支吊架的材料与规格不正确。材料方面发生问题较多的是与管道或设备干脆相接触的零部件（即附管部件和生根在设备上的生根部件）材料较差，从而影响到相应设备或管子材料的安定性。一股状况下，与管道和设备干脆相连的支吊架零件应与相应的设备或管子同材质，或者是同类材料。支吊架的零部件规格不应小于设计图纸要求，否则会导致支架本身强度不够而破坏，进而危与管道的平安；4）临时支吊架随意饵接。事实上，有很多管道上是不允许现场焊接的，例如有应力腐蚀开裂危急的管道、高压厚壁管道、其它要求焊后热处理的管道等。假如焊接门临时支吊架，其焊点会影响管道材料性能的下降。检杳时一旦发觉这类问题，应组织有关人员进行评定，或实行相应的措施消退其影响。（3）焊接方面1）管道与其元件焊缝外观质量超标。主要表现在焊缝金属超高、未饵满、咬边、焊痛、母材上有飞溅物（尤其是合金母材）等等。焊缝的这些缺陷都会影响到饵接接头的性能，进而危与管道的平安性：2）管道支吊架焊缝不合格。它主要表现在：焊缝长度不够（有的数至为点焊），角焊缝腰痛尺寸不够，较薄支吊架零件被焊穿，等等。这些饵接缺陷会影响到支吊架本身的强度。进而危与压力管道的平安;3）平台梯子与构筑物的钢结构焊缝不合格。它主要表现在：焊缝长度不够：较薄构件被焊穿，热设备与冷设备、或设备与框架、或不同温度的设备之间的平台被焊连，等等。这些缺陷虽然不干脆对压力管道的平安构成威遇，但却干脆危与人身平安，故旦发觉也应赐予订正。（4）隔热防腐方面管道隔热防腐方面常常出现的施工问题是没有按设计或标准要求去做,或没有按施工程序去做，以致影响到后续的检验。它主要表现在以下几个方面：1）隔热厚度没有达到设计要求：2）隔热爱护层密封不严，以致隔热层吸水受糊；3）隔热管道上的阀门与热油泵等没有进行隔热（设计另有要求时除外）；4）隔热施匚在管道水压试验之前进行或者在水压试验、气密试验、开车之前就将法兰、螺纹等可拆卸接头进行了隔热施工；5）没有按设计或标准要求进行除锈，涂漆厚度没有达到标准或设计要求，以致开车前防腐涂料层已经起先剥落；6）焊缝在进行表面无损探伤之前已涂刷上涂料，致使焊缝表面无法进行探伤。三、标识管道的标识可分为常规标识和特别标识两大类。三查四定中检查的常规标识在一些规范如434石油化I：企业设备管道表面色和标记与工程统一规定中已给出了具体规定，一般状况卜.，管道的常规标识应至少标出管线号、介质名称、介质流淌方向等。特别标识是针对各个压力管道的特点，有选择的对压力管道的些薄弱点、危急点、或管道在热状态下可能发生失稳（如端变、疲惫等）的典型点、重点腐蚀检测点、重:点无损探测点与其它作为重点检查的点等所做的标识。在选择上述典型点时，应优先选择压力管道的下列部位：弹簧支吊架点，热位移较大的点，腐蚀比较严峻的点，须要进行挂片腐蚀试验的点，振动管道的典型点，高压法兰接头，重设备基础标高，其它认为有必要标识记录的点。
