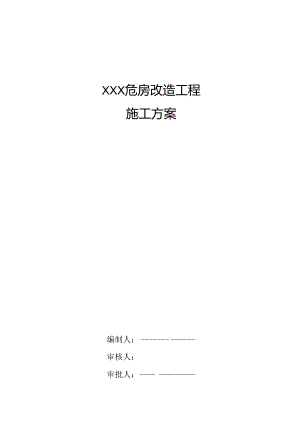

XXX危房改造工程新技术应用总结.docx

XXX危房改造工程施工方案编制人：审核人：审批人：一、工程况一）出任主体单位（二）建筑设计概况（三）结构设计概况（四）设备安装设计概况二、建设普技术的应用情况I.深基坑女合土钉墙支护技术应用2 .混凝土耐久性技术3 .清水混凝土应用技术1 .HRB400级钢筋应用技术2 .一直径钢笳直媒蚊连接技术.（四）徐型模板及脚手架应用技术1 .清水混凝土模板陶用技术2 .能挑脚手架应用技术（五）的结构技术103.钢与混凝土姐合结构技术多吨.由于受到现场条件及钢姑构的防火防腐技术薄壁不锈钢管k压连接技术的应用机电管税布置标合平衡技术的应用建筑智能化系统陶用技术节能里因护济构应用技术目录（4）断编型但合金衽制射率中空液或幕墙应用技术,（八）建筑防水新技术1 .新型防水卷材应用2 .建筑防水涂料应用4 .刚性防水砂浆应用（九）工过程航和拄制技术I.特殊施工过程监测深蓦城支护JfiiI1.技术应用片班短板大体枳泪凝土电子技术应用（十）项目管理信息化技术（十一）其它新产品应用I.不锈钢水箱应用4个；（十二）技术创新项目、广J1.用9i技术60与实况<-）«1导组织机构（二）推广应用新技术的策划与准备工作（=）新技术应用项目的管理四、获得荣誉略）五、经济效益及社会效Ii六、厂区1J?的体4?一、工程概况*危房改造1#办公楼位于*环立交西南角。（一）贲任主体单位1、建设单位：（二）建筑设计概况1 .本工程地下2层、地上12层：建筑面积71659n,其中地下21034m-,地上50625m',建筑高度52.9m。2 .建筑工程等级为一级，建筑防火分类为一类，耐火等级为一级。3 .地下室地面：停车库部分为混凝土地面；其余房间为水泥砂浆和铺地砖地面。4 .楼面：为地破、花岗石及木地板楼面等。5 .外墙面：为干挂花岗石板墙面和玻璃幕墙。6 .内墙面：为水泥砂浆墙面和铝板网吸音墙面等。7 .顶棚：为水泥砂浆顶棚和铝合金条板吊顶、防水石膏板吊顶、矿棉吸音板吊顶、纸面石膏板吊顶等。8 .屋面：坡屋面为金属屋面，防水应用1.5厚SPU+1.5厚BS-P两道；车库及车道顶板为种植屋面，防水应用4厚BAC+1.5厚BS-P两道：南入口平台屋面为花岗石屋面，防水应用1.5厚BS-P三道；其余均为铺地砖屋面，防水应用1.5厚BS-P三道。9 .地下室防水：地下室外墙外侧、底板下为2.0厚SPU+1.5厚BS-P两道；地下水池为1.5厚水泥聚合物涂膜防水层。10 .保温节能：外增外保温为粘贴50厚聚苯乙烯泡沫塑料保温板；外窗为铝合金中空玻璃窗。（三）结构设计概况1 .本工程建筑重要性类别为丙类，结构安全等级二级，抗震设防裂度为8度，地下两层框架剪力墙抗震等级为三级，其它框架抗震等级为二级，剪力墙抗震等级为一级，场地类别11类。2 .地基处理：采用天然地基。基坑开挖深度为设计标高T1.20m,开挖范围自基础外边轴线外放：东、西面4.0m,北面3.0m,南面1.50m0基坑东、西、北三面为放坡处理，坡度1：0.5。基坑南面采用土钉增支护，东西两个车道二次开挖，边坡位土钉支护。3 .基础：为钢筋混凝土梁式筏板基础，基础底标高11.0m。筏板厚700mm,筏板梁高1.6m。4 .主体结构：为全现浇钢筋混凝土框架剪力墙结构。5 .后浇带：本工程设A型两条，B型四条，宽100omm的后浇带。6 .钢筋：采用HRB400级钢筋、HPB235级钢筋等。7 .钢筋接头：时于钢筋直径16及以上者应用滚轧直螺纹机械连接技术，其余应用焊接或搭接绑扎接头。8 .钢材：钢板及热轧型钢采用Q345B钢。9 .混凝土强度等级：基础为C35：-26层：墙、柱为C45,梁、板为C35；7层以上：墙、柱为C40,梁、板为C30；地卜室基础底板、外墙为防水混凝土，抗渗等级S8。10 .砌体：外填充墙采用MinOo承重粘土空心砖，M7.5混合砂浆砌筑，内墙采用非承重空心砖，部分采用粉煤灰加气混凝土砌块，M5混合砂浆砌筑。（四）设备安装设计概况11 建筑电气：设有变配电系统、动力配电系统、照明系统、防雷接地系统、火灾自动报警系统、电话系统、网络布线系统、有线电视系统等。12 给排水：设有生活给水系统、消防系统、冷却循环系统、排水系统和管道防腐保温。13 采暖、空调通风工程：设有制冷机房、采暖系统、空调系统、通风系统、防排烟系统、人防通风系统。二、建设新技术的应用情况深基坑土钉摘支护（一）地基基础和地卜.空间工程技术1.深基坑熨合土钉墙支护技术应用本工程基础平面为矩形，南北宽71.4m,东西长161.0m,基坑底标高为T1.2m。由于场地狭案，土方量大，本工程首次开挖时，南侧采用复合土钉墙支护,东、北、西三侧采用放坡处理。二次开挖东西车道，此时东西两恻紧邻施工道路，故均采用土钉支护技术。综合计算上钉墙支护242.4m占基坑周圈464.8m的52.15%。经施工监测,基坑边壁的变形和位移收敛，最大位移量为6mm,经过对周边建筑物沉降观测，沉降量很小，未发现异常。故本次基坑边坡支护完全符合要求，安全有效。（二）高性能混凝土技术混凝土表面机械：次收光1 .混凝土裂缝防治技术应用本工程南北宽67.6m,东西长153.8m,整个建筑未设沉降缝和伸缩缝，属超长结构.因此本工程对裂缝控制尤为重要。我们采取了许多措施。首先在大楼主体和地下室交接处设置两条A型后浇带，待主体封顶,沉降稳定后方可浇筑。另外在结构施工阶段，大楼东西向共设四条B型后浇带，分别在混凝土浇筑后两个月以上才浇灌。本工程地下室外墙和基础筏板及各层楼板，屋面板混凝土增设0.8-0.6%的聚丙烯纤维以增加抗裂能力。地下室外墙水平筋放在外侧以抵御混凝土裂缝。在混凝土施工时邀请建科院专家会商周密设计配合比，筏板施工时采用电子测温，监控温升、防止水化热引起混凝土裂缝。加强混凝土的保温和保湿养护。在混凝土初凝后，采用混凝土板面抹光机机械收面等措施。在应用了以上综合技术措施后，整个基础和主体梁、板、墙、柱，经监理、设计院检查均未发现有害裂缝。2 .混凝土耐久性技术本工程属框架剪力墙结构，混凝土工程量很大，共有42162m3,全部采用了商品混凝土。为/提高混凝土的综合性能，在施工之初，我们邀请建科院混凝土专家和商混混版土墙外光内实厂总工共同研究配合比设计，配合比中应用了含有高效减水剂的泵送剂，在各标号的混凝土中均采用了不同数量的II级粉煤灰，从C15到C45混凝土中分别采用量为80120kgm3。从C35到C45的混凝土量共计32178m,其水胶比为0.32-0.34,该部分占全部混凝土量的76%以上。在成型的混凝土中，混凝土致密，未见有害裂缝，抗渗混凝土抗渗性能合格。本工程混凝土42162m3,每立方米平均使用H级粉煤灰约100kg,本工程使用粉煤灰为社会节省水泥4200吨，利用工业废料4200吨。在钢筋工程中，我们严格控制了钢筋保护层。根据设计要求，混凝土结构的环境类别地上取一类，地下取二b类。我们在施工中分别采用了花岗岩石块、硬质塑料限位卡，用梯了筋、钢筋马凳等手段有效控制了钢筋保护层，经省检测中心测定钢筋保护层厚度合格率分别为：+0.000以下梁类构件为93.9%,板类构件为97.4%：+0.000以上梁类构件为96.3%,板类构件为96.7%。判定为合格。布施工中，我们还严格控制砂、石产地，以确保混凝土骨料碱活性合格，氯离子含量合格，进一步保证混凝土耐久性。3 .清水混凝土应用技术为了使混凝土构件表面平整光滑，尺寸准确，线条棱角分明，清晰通顺，无明显擦痕，达到清水效果。我们项目部在工程开工之初就确定模板使用要求。本工程地下室内墙、柱和地上全部墙、柱均应用了定型全钢可调式大模板，其他结构则采用了崭新的18mm厚的双面腹膜清水混凝土效果镜面胶合板，从而保证了模板的接缝严密、平整光滑、尺寸正确，达到了清水混凝土的要求。这样，在后期的装饰施工中，仅混凝土表面需粉刷的76780m''就可以免去水泥砂浆粉刷层这道工序，节约了大量的水泥和砂子等自然资源，又增加了室内使用空间。（三）高效钢筋与预应力技术1.HRB400级钢筋应用技术本工程钢筋工程中大量应用了用B400钢筋，共计使用了6810.16吨，占全部钢材用量(7709.28吨)的88.34%。为了保证框架结构的抗震设防要求，严格控制强屈比屈1.25,HRB100级钢筋超强比1.3°通过复试，全部合格。2.粗宜径钢筋宜螺纹连接技术直螺纹套丝直爆纹连接成品全钢大模板为了保证本工程钢筋接头的施工质量，本工程基础、主体工程中的HRB400钢筋直径在16mm以上的全部接头均应用了滚轧直螺纹连接技术，我们严格按照JGJ1.o7-2003和DBJ24-25-04的技术规程施工。在施工中，接头的型式检验、工艺检验和现场实际见证抽样检验合格。使用宜螺纹接头，则减少了钢筋搭接，可以为国家节省钢材118吨。（四）新型模板及脚手架应用技术1 .清水混凝土模板应用技术为了使混凝十.构件表面平整尺寸准确，线条棱角分明，清晰通顺，无明显擦痕，达到清水效果。我们项目部在工程开工之初就确定了模板使用要求。本工程地下室内墙、柱和地上全部墙、柱均应用了定型全钢可调式大模板，其他结构则全部采用了崭新的18mm厚的双面腹膜镜面胶合板，从而保证了模板的接缝严密、平整光滑、尺寸正确，达到了清水混凝土的要求。2 .悬挑脚手架应用技术（六）安装工程应用技术1 .薄壁不锈钢管卡压连接技术的应用本工程给水、热水、纯净水管道均应用薄壁不锈钢管，DN100的管道采用卡压连接，DNW1.Oo的管道采用氮弧焊连接。卡压连接的薄壁不恢斜管卡东连接不锈钢管总长度850m,占全部薄壁不锈钢管总长度的95%。2 .机电管线布置综合平衡技术的应用本工程通过应用施工图电子版，计算机上将各个单位进行施工前的模拟预装配，将机电工程各专业管线合理布置，使施工阶段各专业尽可能减少管线交叉，避免衔接不当造成返工，通过综合平衡布线，最大限度地压缩使空间，使办公区走廊吊顶标高从2.7m提高到2.9m。地下室管线纵多，大小各异，经过综合平衡，将其中相邻走向相同的同类型管线平等移位，使其能够多共架敷设，减少了支架敷设数量，提高了观感效果。为了巩固该工程中综合布线管线平衡技术成果，项目部成立了“提高地下室支架整体变化"QC小组，成果已上报待评。3 .建筑智能化系统应用技术本工程建筑智能化系统分设了设备智能监控（楼宇自控）系统、综合布线系统、计算机网络系统、安全防范系统、火灾自动报灾系统、通讯网络系统以及电源防雷与接地系统等。智能系统总控制室安全防范赛控室火灾自动报警控制柜通讯网络系统交防雷接地换双层烧结多孔砧恨护墙计算机网络机柜本工程是高层建筑，建筑面积大，办公用房多，大楼的运营耗能大，而且空调与冷机等设备负荷变化也很大。现对整个楼内的耗能设备进行严格监控与节能管理，合理控制机组的开启台数与运行时间，根据各个区域工作时间不同，对工作环境温度要求各异，所以刻于暖通空调、冷机、机电设备的运行管理要求也就不同。通过楼控系统可以达到节能20%以上。（七）建筑节能和环保应用技术1 .节能型围护结构应用技术（1）双层烧结多孔砖围护墙应用本工程外墙为框架填充墙，系节能型围护结构。墙体总厚700mm,墙外侧为24Omm厚承重多孔砖墙，中间为340nun厚空气层，内测为120mm厚承市多孔砖墙。再加上外墙外保温，采用50mm厚挤型板。所以本工程外墙保温节能效果良好。<2）外墙XPS板外保温应用技术本工程外墙保温设计全部为外保温，应用面积为13000仃，占总量比重100%o保温选用50mm厚的XPS保温板，用锚固件固定在石材面板内的外墙结构层上，然后用PU发泡胶进行填缝及封口。（3）断热型铝合金低辐射率中空外XPS板外保温玻璃窗应用技术本工程所有外窗均应用断热铝合金平开窗，共计100Om玻璃应用6+9A+61.0W-E离线低粗射镀膜中空玻璃，窗框选用断热铝合金型材，可视面氨碳喷涂处理。经过“三性”检验，全部合格。铝合金窗铝合金幕墙（4）断热型铝合金低辑射率中空玻璃幕墙应用技术本工程东、西立面及南、北立面的一、二层采用玻璃幕墙，共4800m2,玻璃选用6+12A+61.0W-E离线低辐射镀膜中空玻璃，型材选用断热铝合金型材，型材可视面氨碳喷涂处理。经过“三性”检验,全部合格。（八）建筑防水新技术1.新型防水卷材应用本工程的基础、地下室和1 .特殊施工过程监测深基坑支护监测技术应用经施工监测，基坑边壁的变形和位移收敛，最大位移量为6mm,经过对周边建筑物沉降观测，沉降量很小，未发现异常。故本次基坑边坡支护完全符合要求，安全有效。基础筏板大体积混凝土电子测温技术应用本工程基础筏板混凝土强度等级为C35,抗渗等级P8,承台厚1.6m,基础梁宽1.Om高1.6m,采用商品混凝十.泵送施工。基础役板电子测温电子测温远程监控在大体积混凝土筏板浇筑过程中对混凝土的入模温度进行测量及控制，浇筑后的一段养护时间内采用J-O1.型大体积混凝土内部温度计算机监测系统对大体积混凝土筏板进行温度监测，根据温度的变化状况及时采取适当的养护措施。控制结果：混凝土内部最高温度为53.8C,最大温差为18.2oCo经过十四天以上的保温、保湿养护，确保了筏板大体积混凝土均匀散热降温，使混凝土中心温度安全降至25°C以下，起到了控制混凝土裂缝出现的作用。经检查整个筏板混凝上未见有害裂缝，筏板混凝土工程质量良好。（十）项目管理信息化技术利用计第机进行工程项目全过程管理标书、施工组织设计（含网络计划、平面图）编制，应用“梦IP视频监控室多媒体应用（十一）其它新产品应用1 .不锈钢水箱应用4个；2 .6升节水马桶应用77个；3 .陶瓷片密封水嘴应用246个；4 .电磁感应阀门（小便器）应用71个；5 .健身房太阳能电源照明应用技术；6,中水应用（将雨水收集，经过中水处理应用于楼内清洁及室外灌溉）不锈钢水箱阳斐片密封水龙头6升节水马桶电磁感应式挂便器太阳能电源（十二）技术创新项目1 .闪光对焊封闭箍筋应用技术为项目部QC小组活动成果，并荣获*年度陕西省工程建设优质质量管理小组二等奖。已编制成工法上报省建设厅。2 .梁柱接头定型模板技术应用3 .玻璃纤维复合风管隐性连接技术应用闪光时焊封闭箍筋梁、柱接头定型模板隐性连接液璃纤维更合风管三、推广应用新技术的组织与实施情况（一）领导组织机构*危房改造1a办公楼是省重点建设工程项目，是总公司的重点信誉工程。工程一开始，总公司就制定了确保“长安杯”，争创“鲁班奖”工程的质量管理目标，调剂了精兵强将组成了项目部领导班子。由承包七部经理、一级项目经理、全国优秀项目经理、高级工程师*同志任项目经理，施工管理经验丰富的正高级工程和*同志任项目总工程师。并配备r技术素质高的施工管理人员。在应用新技术的方面，总公司以总工程师*同志挂帅，生产科技质量负责处确定推广应用新技术的方向，落实计戈h监督实施，项目部负贡制定具体的措施并组织实施。（二）推广应用新技术的策划与准备工作工程开工后总公司就把本工程定为形象工程，确定了要把*危房改造1#办公楼建成推广应用新技术示范工程的指导思想。在施工准备阶段，总公司和项目部都积极为应用新技术而创造条件，并努力争取到设计院和建设单位的支持和配合，使得本工程应用新技术、新手艺、新材料项目达到十大项36个子项。本工程的施工组织设计编制工作由总公司总工程师*同志主持，总公司生产科技质量处，项目部参加编制，有关新技术应用项目已在施工组织设计中确定。新技术应用项目的具体施工方案，由项目副总工程师编制，项目总工程师审核，项目经理批准。对于一些新技术难点，由总公司总工程师牵头，总公司生产科技质量处参加，配合项目部在现场共同研究解决。（三）新技术应用项目的管理新技术应用项目由项目部按照施工方案的要求组织实施，在施工过程中特别注意做好以下几点：1 .建立健全了质量保证体系，制定了完善的施工管理措施。项目部的工程技术人员比较优秀，敬业精神强，现场管理人员的职贲明确、责任落实。2 .坚持预防为主的原则，努力做到''明白施工，样板引路”。施工前，项目部认真进行了施工技术交底，并组织了技术培训。使每一个操作人员都清楚自己的任务，对所应用的新技术、新工艺、新材料的施工工艺、技术要求、质量标准和安全措施等方面都有一个较详细的了解，做到了心中有数，干起活来质量好、返工少。“样板引路”即在每一个分项施工前，根据技术交底先做出样板，由项目经理、总工程师组织工长、质量员、监理人员认定后再此推广的i种质量控制方法，通过“样板引路”，及时调整了柱模拼缝、超长墙体混凝土振捣和混凝土养护、结构梁、板、柱、墙模板连接等施工方案，起到了较好的预防作用，保证r施工质量。3 .加强施工现场管理监督，发现问题，及时解决。总公司总工程师、科技质量处经常深入现场，定期与不定期的检查和指导工作，解决了新技术应用施工中出现的问题。4 .严格把好材料进场质量关，对于一些新材料，首先取得相应的技术标准（产品合格证、准用证、检验报告等），广泛收集有关信息或找专家咨询，选择合格供应商，坚持质量第一。严格对进厂原材料进行检验、抽样试验。坚持无证的禁用，不经进场检验的禁用，检验不合格的禁用等原则。5 .注意新材料、新工艺的施工技术要求。将一些施工工艺的技术要求编入施工方案或向作业人员详细交底，以保证施工质量。新技术的推广应用，使我公司的工程质量特别是主体结构工程质量有较大的提高，为企业创造了社会信誉，树立了形象.四、获得荣誉（略）五、经济效益及社会效益*危房改造1#办公楼工程量大，技术含量高，应用建设新技术项目多，总公司领导重视，质量管理保证体系健全，管理贲任落实,施工现场管理规范、整洁，文明施工氛围良好，施工安全，工程质量处于良好的受控状态，施工过程未发生安全事故和质量事故，防水工程未出现渗漏现象，该工程地下室结构和主体结构工程经自检合格，监理单位、建设单位和省质量监督总站验收评价良好。本工程为智能化办公大楼，设计新颖别致，是西安市南二路上的标志性建筑，造型风格独特，建筑面积大，质量标准高.，装饰装修效果要求高，环保、节能要求高，施工难度较大。推广应用建设新技术项目多，在省内处于领先地位，来施工现场参观、考察的单位和院校较多，确实起到了一定的“示范”作用，在省内推动了建设新技术项目的应用，促进了工程质量的提高，提高了企业的知名度，为创建资源节约型环境友好的社会做出了贡献，使参建的施工生产技术管理人员乂得到了一次锻炼，并取得了成功的施工经验。本工程推广应用建设新技术项目而取得的经济效益是明显的，其中一部分是节约能源、材料和工程预算内的施工费用，使工程成本降低，取得了宜接的经济效益。另一部分则是由于应用建设新技术促进了工程质量的提高，使工程结构质量更加坚固，观感质量好，使用年限增加，维修费用降低和节约能源而产生了间接经济效益。应用6升节水马桶和太阳能电源，节约了水电资源创造了社会效益。本工程完成施工产值23259万元，推广应用建设新技术取得经济效益1172.03万元，应用效益率5.039%。其中：应用混凝土耐久性技术，取得经济效益99.16万元：应用清水混凝土技术、清水混凝土模板技术，取得经济效益199.63万元；应用HRB4OO级钢筋，取得经济效益491.51万元：应用悬挑式脚架技术，取得经济效益278万元：应用给水管道卡压连接技术，取得经济效益0.41万元；应用新型防水材料，取得经济效益7.20万元；应用项目管理信息化技术，取得经济效益12.6万元：应用闪光对焊封闭箍筋技术，取得经济效益26.72万元：应用梁、柱接头定型模板技术，取得经济效益4.13万元：应用玻璃纤维复合管隐形连接技术，取得经济效益52.67万元。六、新技术推广应用的体会新技术的推广应用是企业发展的主要推动力量,它在提高施工质量、加快施工进度、降低工程成本、提高经济效益方面起着事半功倍的作用。在市场竞争越来越激烈的今天，推广应用新技术产生的经济效益、社会效益、环保节能效益是企业快速发展的一条捷径。本工程应用新技术的体会如下：1 .通过应用实践，新技术应用在保证工程质量、加快工程进度、降低工程成本等方面的优越性已为越来越多的人所认识，使大家认识到要想在竞争激烈的市场中站稳脚跟，必须依靠技术进步，开发、应用、推广新技术、新材料、新工艺和新设备，充分提高建筑工程的科技含量，以科技进步来推动企业的发展，才能为企业树立良好的社会形象。2 .应用新技术，要做好全面细致的策划，与工程实际情况相结合，做到切实可行，用出成果，用出效益。在实际应用前，一定要认真调查研究，发现问题及时调整，并有专人加以落实。3 .新技术的应用必须紧密地同企业的质量管理保证体系结合在一起，并能使体系中每位成员都能发挥作用，保证新技术应用从策划到实施的各个环节切实受控。4 .应用新技术必须取得设计、监理及业主单位的理解和支持，多方配合,把节约资金与提高工程质量、促进技术进步综合起来考虑,调动各方因素，推动新技术的推广应用。5 .新技术要与创新提高相结合，做到推陈出新，不断提高新技术的应用水平。
