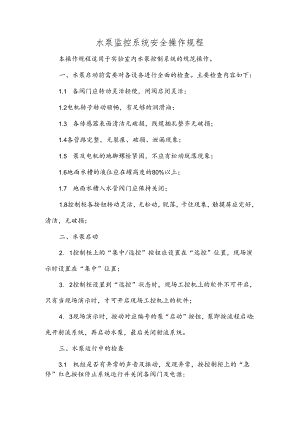

水泵监控系统安全操作规程本操作规程适用于实验室内水泵控制系统的规范操作。一、水泵启动前需要对各设备进行全面的检查。主要检查内容如下：1.1 各阀门应转动灵活轻便，闸阀启闭灵活；1.2电机转子转动顺畅，有足够的润滑油；1.3 各传感器表面清洁无破损，线缆捆扎整齐无破损；1.4各管路完整，无裂痕、破损、泄漏现象；1.5 泵及电机的地脚螺栓紧固，不应有松动脱落现象；1.6地面水槽的液位应在罐高度的80%以上；1.7 地面水槽入水管阀门应保持关闭；1.8控制柜各按钮转动灵活，无松动，脱落，卡住现象，触摸屏应完好，清洁，无破损；二、水泵启动2. 1控制柜上的“集中/远控”按钮应设置在“远控”位置，现场演示时设置在“集中”位置；3. 2控制柜设置到“远控”状态时，现场工控机上的软件不可开启，只有当现场演示时，才可开启现场工控机上的软件；4. 3现场演示时，按动对应编号的泵“启动”按钮，泵即按流程启动：先开射流系统，再启动水泵，最后关闭射流系统。三、水泵运行中的检查3.1 机组是否有异常的声音及振动，发现异常，按控制柜上的“急停”红色按钮停止系统运行并关闭各阀门及电源:3.2 各管路不应有漏水现象。泵的盘根可以滴水，在每秒1滴左右为正常；3.3 压力指示，若管路堵塞，压力将异常上升，需停机检查管路及闸阀；3.4 各阀门开关到位指示，若长时间无法开关到位，需停机检查;3. 5地面水罐的液位若低于最低水位，客停机。3.6泵体及电机若出现明显的发热，需停机检查四、水泵停机4.1 远控状态下，在控制软件中点击“停止”即可；4.2 现场演示时，按对应泵的“停止”按钮即可执行停泵流程：先关闭各阀门，再停止水泵；4.3 紧急及故障情况，直接按控制柜上的“急停”红色按钮，紧急停止系统。五、水泵系统常见故障1.1 射流泵持续响，泵不开启。需要检查射流系统是否有水，真空管路是否有漏气情况，射流泵是否完好：1.2 电机出现异常噪音。需要检查电机的地脚螺栓是否松动，润滑油，轴承是否正常。泵体是否有杂物堵塞、出水闸阀是否开到位；5. 3远程无法控制水泵。检查现场控制柜是否位于“远控”状态，现场上位机软件不可开启，网络是否畅通。六、交接班制度5.1 远程演示，必须电话通知现场人员进行监测，并留有记录；6. 2现场演示，必须留有记录；6.3演示完成，必须安排专人按1中的规定检查系统，检查完毕,将控制台拨至“远控”方式，并关闭现场上位机软件，人员方可撤离;6.4应安排专人定时保持水泵现场地面清洁，保养各泵及阀门、管路、传感器，并留有记录。测控技术研究分院二零一四年六月
