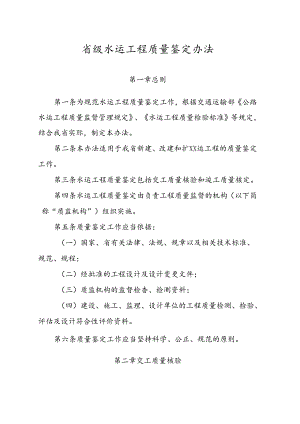

省级水运工程质量鉴定办法（全套资料）.docx

省级水运工程质量鉴定办法第一章总则第一条为规范水运工程质量鉴定工作，根据交通运输部公路水运工程质量监督管理规定、水运工程质量检验标准等规定，结合我省实际，制定本办法。第二条本办法适用于我省新建、改建和扩XX运工程的质量鉴定工作。第三条水运工程质量鉴定包括交工质量核验和竣工质量核定。第四条水运工程质量鉴定由负责工程质量监督的机构（以下简称“质监机构”）组织实施。第五条质量鉴定工作应当依据：（一）国家、省有关法律、法规、规章以及相关技术标准、规范、规程；（二）经批准的工程设计及设计变更文件；（三）质监机构的监督检杳、检测资料；（四）建设、施工、监理、设计单位的工程质量检测、检验、评估及设计符合性评价资料。第六条质量鉴定工作应当坚持科学、公正、规范的原则。第二章交工质量核验第七条单位工程具备以下条件时，建设单位应向质监机构提出水运工程交工质量核验申请：（一）单位工程已按施工合同和设计文件建成；（二）施工单位检验合格；（三）监理单位评估合格；（四）建设单位交工验收质量检测合格；（五）经设计单位评价符合设计及规范要求；（六）单位工程预验收合格；（七）质量保证资料完整齐全；（八）建设、设计、施工、监理单位完成工作总结报告。第八条申请交工质量核验须提交以下材料：（一）水运工程交工质量核验申请书（附件1）；（二）建设单位交工验收质量检测报告；（三）设计单位工程设计符合性评价意见；（四）监理单位工程质量评估报告；（五）单位工程质量预验收意见表（附件2）。第九条质监机构应当自收到交工质量核验申请之日起5个工作日内对申请材料进行审查。对于不符合条件的，应当及时退回并告知理由；对于符合条件的，应及时编制交工质量核验工作方案，委托检测单位对工程实体质量进行检测，检测工作完成后20个工作日内组织交工质量核睑。第十条质监机构组织单位工程交工质量核验，应当成立不少于3人的工程质量核验组。对于技术复杂的大中型工程，可遨请有关专家参加。第十一条交工质量核验工作的主要内容：（一）查看工程现场，评价工程观感质量；（二）审查工程实体质量检测报告，评价工程实体质量；（三）核查工程质量保证资料，评价工程资料质量。第十二条工程交工质量检测分为建设单位组织的交工验收质量检测、交通运输主管部门委托的质监机构组织的交工质量验证性检测。具体检测项目见附表1至8。建设单位及受委托的质监机构不具备相应检测能力的，可以委托具有相应能力等级的第三方检测机构承担。第十三条工程观感质量评价、工程质量保证资料核查按附表1至8中规定进行。第十四条起重、装卸、输送设备、电气控制系统等设备安装工程交工质量核验前，参建单位应按水运工程质量检验标准的要求组织进行空载联动、重教试运转，并委托具有相应资质的单位对相关性能指标进行检测。第十五条房建、港区铁路及化工等工程，已经由行业管理部门出具质量意见的，核验组可引用其结论。第十六条单位工程质量符合下列规定的，核验结论为合格:（一）工程质量经施工、监理单位检验、评估合格；（二）建设单位交工验收质量检测合格；（三）设计单位评价工程符合设计及规范要求；（四）工程实体质量抽查项目评价得分达到80分以上；（五）工程观感质量评分得分率达到80%以上；（六）工程质量保证资料齐全完整，通过核查。第十七条有下列情况之一的，交工质量核验结论为不合格：（一）不符合本办法第十六条规定；（二）混凝土强度、疏浚水深等主要指标不符合标准、规范和设计要求；（三）桩基完整性和承载能力、预应力构件的张拉应力、桥梁应力和承载力等检验有任一项达不到设计要求；（四）结构主要受力部位存在超过规范规定的裂缝，未按规定和要求进行处理；（五）工程存在严重质量缺陷，不能满足结构安全和使用功能；（六）工程质量保证资料不符合水运工程质量检验标准要求。第十八条交工质量核验不合格的工程经返修、加固或整理完善后可重新进行质量核验。第十九条交工质量核验合格的单位工程，质监机构应在现场核验工作结束后10个工作日内，出具水运工程交工质量核验意见。第三章竣工质量核定第二十条建设项目具备以下条件时，建设单位应向质监机构提出水运工程竣工质量核定申请：（一）建设项目或单项工程已按设计内容建成，满足生产使用要求，有尾留工程的，尾留工程不得影响项目的投产使用；（二）单位工程交工质量核验时提出的工程质量问题已经处理完毕，并经施工、监理单位检验、评估合格；（三）建设单位对试运行期内出现的新的质量问题已组织施工、监理等单位处理完毕；（四）建设、设计、施工和监理等单位已完成工程竣工工作报告。第二十一条申请竣工质量核定须提交以下材料：<-）水运工程竣工质量核定申请书（附件3）；（二）建设项目和单项工程质量检验汇总表（附件4）；（三）建设、设计、施工、监理单位工程竣工工作报告；（四）项目试运行报告；（五）交工质量核验和试运行期质量问题或缺陷处理情况报告（如有）（六）沉降位移观测、水深测量报告及相关附图；（七）其他有关资料。第二十二条质监机构应当自收到质量核定申请之日起5个工作日内对申请材料进行审查，对于不符合条件的，应及时退回并告知理由；对于符合条件的，委托检测单位对工程质量进行复测评价，复测评价工作完成后20个工作日内完成竣工质量核定。工程竣工质量复测具体检测项目见附表9。质监机构不具备相应检测能力的，可以委托具有相应能力等级的第三方检测机构承担。第二十三条竣工质量核定主要包括以下工作内容：（一）核查单位工程交工质量核验时提出的主要问题整改情况；（二）核查单位工程试运行期质量变化情况；（三）核查试运行期出现的质量问题处理情况；（四）组织进行竣工质量复测评价；（五）核定项目工程质量是否合格。第二十四条工程项目符合下列条件的，质量核XX论为合格：（一）所含单位工程质量全部合格；（二）工程质量复测评价合格；（三）工程质量保证资料齐全完整。第二十五条工程项目有以下情形之一的，质量核XX论为不合格：（一）不符合本办法第二十四条规定；（二）交工质量核验时提出的工程质量问题未经处理，或经过处理但仍不合格的；（三）项目在试运行期间发现重大质量隐患，未按规定程序和标准进行处理的；第二十六条竣工质量核定合格的建设项目或单项工程，质监机构应在15个工作日内签署建设项目和单项工程质量检验汇总表（附件4）,并出具项目工程质量鉴定报告、工程质量监督管理工作报告。第四章附则第二十七条质监人员玩忽职守、滥用职权、徇私舞弊，构成犯罪的，依法追究刑事责任；尚不构成犯罪的，依法给予处分。第二十八条水运养护、技术改造工程可参照本办法执行。第二十九条本办法自2021年4月1日起施行，有效期至2025年12月31日。附件：1.水运工程交工质量核验申请书2 .单位工程质量预验收意见表3 .水运工程竣工质量核定申请书4 .建设项目和单项工程质量检验汇总表附表：1.重力式码头工程质量核验表5 .高桩码头工程质量核验表6 .港口道路堆场工程质量核验表7 .斜坡式防波堤及护岸工程质量核验表8 .疏浚与吹填工程质量核验表9 .船闸主体工程质量核验表10 引航道及导航建筑物工程质量核验表11 闸阀门、启闭机、电气设备安装工程质量核验表12 竣工质量核定工程质量复测评价表水运工程交工质量核验申请书（质量监督机构名称）：工程单位工程已按合同约定的各项内容全部完成，工程质量经施工、监理单位检验、评估合格，经设计单位评价符合设计及规范要求，经建设单位检测合格，并通过建设单位组织的预验收。按照XX省水运工程质量鉴定办法等要求，现向你单位提出交工质量核验申请,请给予办理。附件：1.建设单位交工验收质量检测报告2 .设计单位工程设计符合性评价意见3 .监理单位工程质量评估报告4 .单位工程质量预验收意见表申请单位（建设单位）（盖章）单位工程质量预验收意见表工程项目单位工程工程概况质量预骏收情况施工单位质量检险意见：本单位工程已按施工合同、设计文件要求完成,施工资料齐全完整，工程观感质量合格，施工中严格执行了相关标准规范规程，工程质量自评合格.同意申请交工质量核验。项目经理签字：年月日施工单位（公章）监理单位质量评定意见：施工单位已按合同、设计要求完成本单位工程建设内容，并经监理审核。施工资料齐全完整，观感质量评价合格。施工中严格执行了相关标准规范规程。单位工程质量检验、评估合格。同意申请交工质量核验。总监签字：年月EI监理单位（公章）设计单位质量评价意见：施工单位已按设计要求完成本单位工程建设内容，工程质量符合设计要求及相关标准规范规定，施工资料齐全完整同意申请交工质量核验。项目设计负责人签字：年月日设计单位（公章）速设单位质量检验意见：施工单位已按合同要求完成本单位工程建设内容,工程质量经施工、监理单位检验评定合格，并经建设单位殂织预验收合格。同意申请交工质量核验。建设单位负责人签字：年月EI速设单位（公章）水运工程竣工质量核定申请书（质量监督机构名称）：工程已按批准的初步设计内容全部建成，各单位工程交工质量核脸合格，工程试运行情况良好，竣工档案完整，基本具备竣工验收条件。按照交通运输部水运工程质量监督规定和XX省水运工程质量鉴定办法的要求，现申请竣工质量核定，请给予办理。附件：1.建设项目和单项工程质量检验汇总表2 .建设、设计、施工、监理单位工程竣工总结报告3 .项目试运行报告4 .交工质量核脸和试运行期质量问题或缺陷处理情况（如有）5 .沉降位移观测报告6 .其它有关资料申请单位（建设单位）（盖章）建设项目和单项工程质量检验汇总表工程名称赛设单位项目负责人序号单位工程名称开竣工日期施工单位监理单位检脸结论I2345678910项目质量检验结论建设单位项目负责人：年月日质量监督机构监督负责人：年月日注：本表由延设单位项目负责人填写。附表1-1重力式码头工程实体检测项目评价表单位工程名称：年月日工程抽叠项目把叠数量及方法权值合格率基础.整床完整性抽查水下戢像资料或水下探模：选10个新百，粉登波肩宽度、坡庾或护底宽度。3域身结构临水面错牙用纲尺，速10点.1接缝宽度用钢尺.选】0点。I上荀结构（施水面及淳面）险强度用短声回弹法或取芯法,不少于10个测区或3个芯样。3料筋保护层厚度用制筋保护层厚度测定仪.任选二处,每处不少于10点2面层平整度用2m靠尺和塞尺，测10处，每欠2点。1混凝土防腐涂层厚度任选二处,每处不少于3点。1停军船和防护设施某船柱安装平面住黄用全站仪，测纵横两方向，总量的50E1底过顶标高用水准仪.测两对边.总氨的50%1除胶护舷标商用水准做，总量的2051问更用铜尺，总量的20%1轨道标商用水准仪，每20米一处，不少于10处。1问更用钢尺，每20米一处，不少于10处.2整体尺寸总长度用GPS或全站仪、钢尺测量前沿1前沿及位置用全站仪或经纤仪检查,每20米1点。2顶面标高用水准仪检查，每20米1点2前沿底高程差直码头拉20mf.用测深水坨检查，20m-个断面.等2一个点3权值合计实体检测得分检测、核人员i±：I.权值为"2”、"3”项目为主要检测项目：其中於强度必须合格。2,工程实体检测以上表规定的抽查项目及叛率为基础,按抽杳项目的合格率加权平均计算加权合格率，集100作为工程实测得分。重力式码头观感质量评价表单位工卷h年月日序讦价神«*标准分评价等帙梦?1码头面部友面平蔡、坡向都合要求10变形箧X页直、上下贯通，城畿符合要求10分塔建清的、，电直，灌雄地满、均匀10沟槽粮玄.与面层接荏XX10基板平整.稳固10无明显碰损。瞪就污染10WiffiSs.拄七均匀，尢我姓、产Ifc包我和起梦20铺班面展与块充整.尢枝执，.勺将筑物按在XX.紧左20沏才至凝土击鼠,谑佗一致ftJ.无骨科农施包、推挤和强边102迎水面码头前后沿线醺直.无明显常台和弯曲20表面XX,姣条清晰，无过大错台10施工螺桧拆除和堤桧孔封堵符合要求103混凝士洁构构件表面无产受皎陷，一般缺陷未理出要求20构件过角完弟，无明显殛损10ixx,理实，无明显流010安装箱垫砂袈恂满、有线密实.要齐10修补族,符合要求10附加外防腐均勾、颜色一致,无明显漏涂104钢结构防腐於层均句,无漏涂10漆度完整，甑色一致，无流挂和皱皮10无明显脱皮和泛我105码头设法系般柱位置、方向正确.安装修©10护舷位置正确.安装聚爱10护轮坎X页面、无明显皱陷和尊盛10栏杆、tt¼.踏步等位置正确，无明显缺得10泄水孔位置正确、柞水通畅106岸坡接岸码头接岸处无明显差乒沉降20坡面平整，无明显变形10压顶与防汛墙醺直.无明显场桁10其他附屣构筑物符合要求10合计应得分：实得分：得分率：%坦叙单位叁这单位及核验人员重力式码头质量保证资料核查表单位工程：年月日序号簧料名暮检杳内容«*1工程测量控制点验收记录控制点，基线、水准点验收复核记录2原材料出厂合格迂及进场检龄报省水泥4狱土用砂、石管料在凝土用水、外加剂钢材、钢土土工织甥及其它3混凝土（砂浆）麓工检验报告配合比通知单.计算书等抗压强度建凝土抗冻.抗渗迎凝土（砂浆国，叟评定表敏高于含量检测或评估、抗氯离子港透检测-1钢材.钢密悻接检般薮告焊接、攫接材料合格证焊接、连接性能检测报告5士工检费报告稳定士配合比通知单士击实试验.士干击度稳定土抗压强度6构件等出厂合格证构件等合格证及有关检聆报告7随藏工程验收记录.中间验收记录验收记录中间验收记录8地基与基础施工及.歌收记录基增开挖基床他石、夯实（爆夯、整¥9主要构件安装,倒递层旅工及亚收记录施工记录验收记录10沉择、位移观测记录:无测记录及报告11转冉脚臬境检查记录检查记录12工程实作质量抽查检测记录检查检测记录13隼位，分部、分承工程质量检吩资料质量检骁谆定表H工程峻工整体尺度测量资料测量数据、报告15工程质量事故及诏查处理记录有关记录资料16其他资料主要变更记录等核杳意见核查人员附表2-1高桩码头工程实体检测项目评价表单位工程名称：年月日SS*”目*方法，杳*率权值*上部玷构预制混凝士构件制作实体滉度回弹法或者超声回弹法,测造2%且不少于5件3抗算寓于海选取芯法.芯样试件不少于3个。3纲筋保护层厚度纲筋保中层厚度测/仪，测质2%且不少于5件.3几何尺寸用钢尺，量1%2且不少于5件1现浇髭秋土结构实体百度回律法或者理声回弹法.测居2%且不少于5件.3辆能保护屋学度制的保护层厚度测定仪,测隔一2¼且不少于5处.3避凝士表否防腐防腐层厚度及效果及制种丸浇构件按瓦类构件各抽取1%2%,且均不少于5件，2t±面层平整度用%）拿尺和塞尺.每20m测1个断面,且不少于5个断面.1掌和护施停.母附设累粒桓安装平面位置用全站仪.冽景蚁横西方向.逐个检测.1底留顶坏商用水准仪,测量两对边.逐个检测.1馀股妒铉标高用水准仪.i*2<.1何距用钢尺.测量20,1轨道轨道安装轨距用钢尺，每20m测量1处,且不少于10处。2轨顶标高用水准仪.每20«测IH处，且不少于IO处.1同一皴面两航高差1码头整体尺度总长度用GPS或全站仪、纲尺测量前沿3总宽度用钢尺，测量泊位西堵和中部.前沿顶IS标高用全站仪或经纬仪检查,每20米1点。前沿姣位置用水准仪检查，每20米1点前沿水底商程垂直籽头拉20m线,用测深水花位费.每20m-，！：.每人一彳7权值合计实体检测存分检测.核建人员注：I、权值为“2”.“3”项目为主要性测项目：其中砂侵度必求合格.2.工程实悻检测以上表规定的按查项目及痢率为基础,按抽登项目的合格率加权平均计算加权合格率，束100作为工程实测得分.附表2-2高桩码头观感质量评价表单位工程：年月日评他项目及量要求标准分讦价皱实得分=«70*1码头面部表面平整.段向符合要求IO交形暖碗直、上下货通,填线存台要求IO分格涟清断、顺直.滞绕饱满.均匀10沟槽，更直.与面层搜若XX10Jt长平整.稳固10无听是嗜报和建就污般10混凝土EJ层抹晟、按毛均匀,无裂涟、产*龟裂和短砂20销期齿臣砌块元麓、尢破损，与杓猊褥接主XX.紧密20沥青在凝土面爰凝色一致,软粒均勺,无背料集中、K包、推挤和烂边102迎水面码头前后沿线顺直，无明显错台和奇曲20表面XX,发条清晰.无过大钳台10德工螺松折脍和姆检孔封堵特合要求103Oi陆构构件表面无严重缺格,一股缺珞未超出爰宏20构件边角完整，无明显球损10ttxx.也实，无明显流呈10安装铺垫砂浆饱清.力统也实.整齐10修补质量符合要求10就把外防腐均匀.网色一致.无明显漏诙10I铜梏构防金涂层为句.无漏濠10漆膜完整，旗色一致，无流挂和蚊皮10无明显脱皮和泛铸105码头系船柱位置、方向正确、安裳紧固10护彼位置正确.安袋紧固10护轮坎顺直、无明显缺陷和理损10性杆.铁梅.带步等位置正确.无明显缺陷10港水孔位置正确.柞水通畅106岸坂接岸码头接岸处无明显茎异沉睡20或面平祭，无明显变形10区顶与防汛墙联直.无明显缺陷10其他附0构筑物农合要求10Z卜计应祥分：实得分：得分率：%枢积单位度单位及植人员附表2-3高桩码头质量保证资料核查表单位工程：年月日序号检充内容核左结果1工程测量校前点脸收记录控制点、基板,水准点脸收复核记录2原材料出厂合格证及进场检殷报告水泥血凝土用砂、石骨科混凝土用水，外加剂钢材、制前土工烟物及其它3混凝土（砂浆菸工粒歌报台配合比通知单抗压（折）寻度混摄土杭尔.抗渗道凝土（妙架）强度评定表氯褥子含量谛估、抗氮离子渗透4铀材、阚能焊接检验报告焊接.笠接料料合格证焊接.连接性能检测报告5构件出厂合格迁构件合格证及有关位险报6械基施工睑测桩基施工及验收记录桩基检测报告7隐蔽工程验收记采、中间验收记荥验收记录中何贬牧记录8地基内基地施工及段收记录落槽开挖茶床微石、夯实.整不基桂'地连姆龙基央聚9主要构件安装施工及物收记求施工记录脸收记录10沉降、位移现测记录观测记荥及报告11结构拘裂缓检登记录检查记录12工程实体埴，拮查检测记录检查检测记录13单包、分部、分项工程陆量检验资用质量检验评定表14工程竣工整体尺度测量资料测量敛据'报15工程质量事故及调登处理记录有关记录资料16箕他资料主能变更记录等横左人员附表3-1港口道路堆场工程实体检测项目评价表单位工程名称：年月日工发部位点豪项目*左方法和夕本权值*基热与飞a厚度用铜尺.挖物.每100On2测1处。2区实度逑砂法，符100Om；测1处.2而层水尼昆凝土面层混凝土强度取芯机，存IO(KW测1处.3厚度取芯.澧珞符100o米1处.不少于3处：堆场5000n1.处，不少于3处.3平整度用2m京尺和塞尺.舟100On1I处,每处测5点.1逋路宽度用锢尺.号K1.om测I处.1步*混凝土面层压实度取芯机，每100Om1«1处.2厚度取芯机、钢尺，每100OI1.:测1级.3平衣度用211东尺和塞尺.号100OM测1处.各处测10点。1牍制混凝土板块百层.将石铺砌面层、粥若用石面层我钺块也度抗压强度，取不少于3块.3平整度用2m赤尺和塞尺，每100ObI处.辟处测5点，1相邻块顶下商差积尺,每100om：1处,每处测5点.1砌缝顺直拉20m线.锢尺，100OIn'测1处。1构筑物现浇轨道塞髭凝土食度理声回弹或取芯法.测1%2%且不少于5件，3顶面标高水准仪.测息数的1俗且不少于5段.1道踏与埴场工程总体项面标高水准仪测量,i珞每100米1处：堆场6200M】处.2宽度组尺.沿长度方向道珞每100米I处：堆场每50米1处.I权值合计实测得分.检测、极险人员注：I、权值为“2”.“3”项目为主要性测项目：其中会强度必家合格，2.工程实体妆测以上表规定的抽置项目及频率为基础，按抽查项目的合格率七极平均计算加权合格率.«100作为工程实测评分。附表3-2港口道路堆场工程观感质量评价表单Ii工程：年月日序号讦价项目质量要求标准分讦价号皴实科分T9S二裂=«70%1在菽土面层表面平嬖,或向符合耍求IO拉毛均衡.戏条宽窄.深浅一致，10根缩SO直直，宽窄一致，灌箕憎送，周边无污经5表面无起的、雾石等跳曲,无明星电我与袅竣5无建筑污染52铺砌面层表面平整,竣向符台要求10与构筑均接茬紧密.XX.铺砌坡条照直.唠缝宽度一致，灌绕多实10砌块火面完整,无破损10无建筑污染53沥青能凝土面层表面平I1.波向符合要求10枝色一致，翱粒均匀.无推挤、烂边和裂缝10无建筑污染54似绿石砌缝及勾绕宽度一致5直线段质直、曲浅段U清,无折角10块体克整，无残缺.崩角等现象55管沟.井及釜板位置正确，与面层接莅XX、空窗10帙件防腐,油漆色泽一致5釜板安娄边班及吊孔排列顺直106集:«箱堆场运送普车抹压密实.拉毛均衡.无残损和轻绕10胀缩,根直，宽窄一致，濯,饱满.周边无污弟5苗角基础过级与端段挽条顺直IO无会稳，明显电我与寰缝等表舌缺陷10合计应得分：实得分：得分率：%M1.R单位附表3-3港口道路堆场工程质量保证资料核查表单位工程：年月EI序号费科名鲁检杳内容1工程测量控制点验收记录控制点.基段.水准点验收复核记录2原材料ib厂合格证及进场检脸报合水泥混菽土用骨料混凝土用水.外加剂蝌材、钢筋土工织物,浙青3髭凝土（砂浆）施工检验报告配合比通知单、计算书考拉强度混菽土（砂架>强度评友表氯点子含量评估、抗氯离子澹选报告.商s>配合比.出厂检些报告4铜材、福的洋接检总报告岸棱、连接材料焊接、连接5士工检物报告程定土配合比透妞单土最大干密度.但实度6灶构件合格证出厂合格证.检验报告7用前工程卷收记录验收记录中间脸收记录8地基与基砒错工及验收记录地基开挖及地基处理存实.整乎验收记求9主代构件安装我工及建收记录施工记录誉收记录10沉降,位移观测资料观潴记录及报告11结构物登级检查记录检查记录12工程实体质量抽去检赛记录检查检测记录13隼位.分部、分项工程坎量检粒资料质量龄验评定,科14工程蝮工整体尺度测量报台流量数据、报告15地下管网翌收资料验收资料16工程用量事故及通女处理资料相关文件17其秋在人员附表4-1斜坡式防波堤、护岸工程工程实体检测项目评价表单位工程名称：年月日工发部位»在项目插在方法*仅*权值整体尺寸总长度用GPS.全站仪或者钢尺，测量堤顶部，逐座检查。2口门宽度用GPS.全站仪或运纬仪测量2岫线位置用GPS,全站仪式经纬仪测量，仔100米1处2提顶高程用测深仪与水准仪喊者全站仪.每50«测1个新百.2提身畏顶优质用钏尺,每5M濒1个新西，I1拊石断面用测深仪与水准仪碇者全站仪.每1001.源1个断面。2护面顶面高程用水准仪或省测深仪，测不少于3个断面.I抛石断面冽量用GPS.全站仪和测采仪，每Wn旭1个新面，等新面2一不点。2实体强度回弹法，测1%2$且不少于5件.3钢能保护层厚度用阚蔚保护发，年度测定仪，测居2%且不少于3件.3平整度用2a荤尺和要尺.测5OT.1块体安.袋数量双褰也查3代，等处清点1001.I:范围块体安敌数量.2块体安微儡差对相邻块体高爰、线宽等进行t测,他至不少于20件.1上部结构实体强度起声回弹或取芯法.测9%10%且不少于5段。3钢筋保护层M度用钢筋保护底¥度测定仪，治5%且不少于3段.3向线位置用全拈仪和钢尺，测两地和中部，不少于3点.2顶面高程用水准仪，测不少于3个断面.1几何尺寸用钢尺，测20且不少于10段.每段2点。1平整度用2i»靠尺和塞尺，每段测】处，等处2点.1权值合计实体检赛得分检测、核校人员注：I.t(R-2"."3”项目为主更性测项目：其中4强友必家合格。2、工程实体校测以上表熄走的拈麦项目及独隼为法砒,按抽点项目的合格率加权平均计算加权合格率，桑100作为工程实测律分.附表4-2防波堤及护岸工程观感质量评价表单位工程：年月日序号M*»*标准分评价皴堂-R95%三RTf1.iI防浪墙墙面平整.标高一致.我条顺直20混被土堆百无蜂窝.麻石等缺陷10接茬XX.无明显拈台和流尘10支垓螺检.帙件处理存台要求10浆砌石墙面砌缝均勾、勾援由实、军区、清晰202胸墙面层平I1.坡向正确.无起效和“统10迎水面无峰X、露石等缺陷20墙身构件,陶墙无明显嵌抵20捶茬或者施工缝无明显性台和流Si10支模理性、钛件处理?合宴求10破底孔位置正确、通畅103变形箧上下算通.醺直，绫宽一致，填缝符合更求10统两则Ift凝土无明显缺陷10I护面坡顶，坡肩、发条XX,城田符合要求10用工字块或老汨王字块安放型式符合更求.it需程度均匀10IS管空心块.播栏板波顶.波舌平S1.条XX10大块石坡顶.坡南、城面平赘、鼓备XX10千砌岩石砌绕符合住求，均匀10排水孔位置准磴.通畅105附属设施系船柱安袋正确，防腐油球符合要求10护舷紧困.平、直，铁件防局符合要求10栏杆、铁梯蟹齐，防腐油漆符合要来10昆凝土蹈步高度、宽度一致，校角无破损10合计应得分：实得分：得分率：%赳策单位附表4-3防波堤及护岸工程质量保证资料核查表单位工程：年月日序号,科名爵枪左内容核变做果1工程测量控前点险收记录控召点、基线、水准点及收复核记录2©材料出厂合格证及进场检验报水泥混凝土用砂、石甘料在凝土用水、外把剂锢材、钢筋士工细物及其它3晟凝土（砂浆）械工检移报告配合比通知单，计算书等就庆强度-tti混凝土（砂浆）遏度评定表氯高子含量评估.抗氟离于渗透4钢材.钢筋焊接检验报告焊接、连接材料合格证忤推、连接性能检利报告5构件出厂合格证构件合格证及电关检验报告6陵蔽工程验收记录.中何秋收记录薇收记录中间险收记录7地基与基础枪工及验收记录基崎开挖（爆破挤淤）基米i石.夯实敬芬、整平地基处理8主要构件安装撬工及批收记录施工记录物收记录9沉降、位移现测记录视溜记录及报告10站构物裂崖检查记录检查记录11工程实体质，抽查检源记录检查检测记录)2单位,分部'分项工程质量检验费特质量检验评定表13工程坡工整体尺寸利景报告测量报告14工程质量事故及调殳处理记录有关记录资料15其他资料收衣人H附表5-1疏浚和吹填工程实体检测项目评价表单位工程名称：年月日工程类别抽杳W目持麦方法和发率权位合格疏浚XS水深和水下地形'用单波束或者多波束测滦仪，100a1个新面,且不少于10÷rffi（建设单位委托第三方进行新百测量的，可引用其检测站果）.3围场顶部宽度用全站伏、GPS和钢尺，每100m测1个断面，且不少于10个断面。2顶部高程用水准仪，每H）OIn测1个新面，且不少于10个断面.1围坳轴线用全站仪或经纬仪和斜尺，每100m测I个点，且不少于10个点。2吠城完工段城平均高程用水准仪，辖100iii测1个断面,且不少于10个断面（遂设单位委托策三方进行断面测量的，可引用其检测结果）。1吹填高理景大偏差根据以上吹填离程计算.1权值合计实体检测得分检测、核驻人员注：1、权值为“2”、“3”项目为主要检测项目；其中硅强度必须合格。2、工程实体检测以上表规定的抽查项目及频率为基础，按抽查项目的合格率加权平均计算加权合格率，乘100作为工程实测得分。附表5-2疏浚与吹填单位工程质量检验资料核查表单位工程：年月日序号工程类别费料审叠内容核查结果1疏浚工程测量控制点粉收记录2测给仪器标定3疏浚工程竣工断面图4疏浚工程竣工水深困5单位工程质量检验记录6疏浚竣工测气技术报告7
