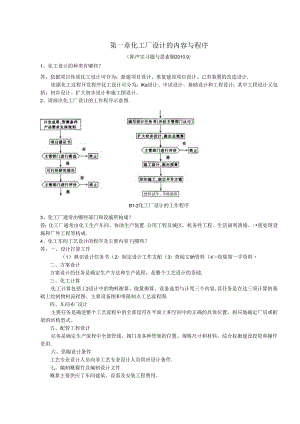

第一章化工厂设计的内容与程序（陈声宗习题与思索胭2010.9）1、化工设计的种类有哪些？答：依据项目性质化工设计可分为：新建项目设计、重复建设项目设计、已有装置的改造设计.依据化工过程开发程序化工设计可分为：IKa设计、中试设计、基础设计和工程设计：其中工程设计又包括：初步设计、扩大初步设计和施工图设计。2、请画出化工厂设计的工作程序示意图.B1-2化工厂设计的工作程序3、化工厂通常由哪些部门和设施所构成？答：化工厂通常由化工生产车间、协助生产装置.公用工程及城区、机务性工程、生活福利谀脩、:废处理设施和厂外工程等构成.4、化工车间工艺设计的程序及主要内容干j哪些？答：一、设计打算工作（1）熟识设计任务书（2）制定设计工作支配（3）查阅文IIft资料（4收集第一手资料二、方案设计方案设计的任务是确定生产方法和生产流程，是整个工艺设计的茶础.三、化工计算化工计算包括工2设计中的物料衡算、能量衡算、设备选型与计驾三个内容,其任务是在这三项计算的基础上绘制物料流程图、主要设备图和带限制点工艺流程图.四、车间布设计主要任务是确逆整个工艺流程中的全部设符在平面上和空间中的正确的具体位置，相应地确定厂房或框架的结构型式。五、配管工程设计任务是确定生产流程中全部管线、阀门及各种管架的位置、规格尺寸和材料，综合权衡建设投资和操作责用.六、供陶设计条件工艺专业设计人员向非工艺专业设计人员供应设计条件.七、编制概獴竹及编制设计文件概算主要供应了车间建筑、设需及安装工程费用。其次章工艺流程设计I、化工工艺设计包括哪些内容？答：生产方法选择，工艺流程设计，工艺计算，设备的设计与造器,设备布置，管道设计对非工艺设计提条件,设计说明书.概预算书.2、在选择生产方法和工艺流程时,应当着由考虑的原则有哪些？其步骡有第些？答；先进性、牢靠性、合理性；资料搜集与项目调研、生产设备类鞭与制造厂商调研、对调研结果进行全面分析对比，3、工2流程设计的步骤行哪些？答：确定整个流程的组成,确定每个过程或工序的组成，确定工艺悚作条件，确定限制方案,凝料与能量的合理利用，制定"三废”处理方案，制定平安生产措施k工艺流程图的种类有哪%?答：工艺流程草图.工艺物料流程图.带限制点的工名流程图.管道仪表波程图.5、某管道标注为“HW0201T50-1.1B”,我示什么意思？答：HwO20b表示管道号，其中:HW-物料代号.热水：02-工程工序编号，第02号：OI-管道依次号，第01号.150管道尺寸(管径),公称通径15Omm.UB-管道等级，其中：1.-国内标准压力等级代号，1.OMPa；卜依次号，第1号：B-管道材质类别，碳钢。6.固定床反应器温度限制形式有哪线？画出示意图。（八）用进料浓度限制(b)用进料温度限制1(C)用进料温度限制H(d)用冷料Jft限制第三堂物料衡算与热量衡算习题1连城常乐蒸饰塔进料为含笨质枇分数(下同)38%(Wt)和甲苯62%的混合溶液.要求谭出液中能网收原料中97%的紫，釜残液中含茶不低于2%.迸料流麻为2000()kgh,求慵出液和壬残液的流玳和祖成。解：茶的相对分子质量为78,印茶的相对分子质砧为92。以卜标B代表紫,38进料中茶的摩尔分数=-7=04196J»oOZ+78922釜残液中苯的摩尔分数-u,f1.=f%g=0.0235178+92进料平均相对分子质玳M=0.4196x78+(1-0.4196)x92=86.13进塔原料的庠尔流属F=232.2knu>1.h86.13依鹿意，慵出液中的回收原料中97%的苯，所以Dxfit1.=97.43X0.97=94.51hno1./h作全塔米的质量衡算得Fxt1.t=Dx1.te+Wxwi1.作全用总质量衡算得F=W+D将已知数据代入I述质量衡算方程得232.2×0.4196=94.51+0.02351232.2=W+D94519451解得IV=124.2b>th,D=()Shx>1.Ih所以，MJ=j二=二2=0.8752nD10881分塔进料塔前情出物釜成液kg>,h%(W1.)kmo1.'h%fmo1.)kg/h%(*0kn>1.4hkg%<wt)kmo1.%(mo1.)不76003897.4341.967372.685.60<M.5287.52227.82.02.922.35甲末1240062134.85811240.214.4013.4812.4811159.498.0I21.397.65合计2000010()232N1008612.8I(X)IOS1.11387.2100124.2I(X)习，!2丙烷充分燃烧时要使空气过：,；25%.燃烧反应方程式为：CtHs+50,3COj+4H.O试计算得到100摩尔燃烧产物(又称烟道气)须要抑入的空气的摩尔Ii1.解：以Imd入口丙烷为计算域准依据反应方程式,Imo1.丙烷须要5mo1.的氧气叮之反而3I对氧气过量25%,故须要加入的空气垃为*25-5=29.76“其中0,6.25/««/.M235Imo1.0.21,'烟道气中各组分的证：Cm0mo!N223.51mo1.COz3×)=3nv>1.O26.25-5=1.25«»/H2O4×1=4)>1.因此，以Imd入口丙烷为基准的初料衡算结果如下出口入口C1H1IGd0O26.25O21.25Ni23.51N223.51CO10CO23H1O0H2O4合计30.78合计31.76100x29.7631.76=93.1mo1.习题3臼然气蒸汽转化法制造合成级原料气的示意流程图co?从计算结果可以看出,当空气加入量为29.76mo1.时,可产生烟道气31.76mo1.所以.每产生100mO1.烟道气葡加入的空气Ift为转化炉内进行烧类蒸汽转化反应.以甲烷为例,烧类蒸汽转化的反应方程式为CH4+H?。铲。CO+3H2自然气经一段转化炉转化后接着进入二段转化炉反应，在一段料化炉出口添加空气以办作合成叙原料气中所部的氮气，同时，一段转化气中的一部分氧气遇。2燃烧供应系统热Ii1.-段转化后再经一氧化碳变换工序使混合气中的CO大部分转化为COziHH2.8转化为COz和H,的方程式为CO+HQ噫9CO2+3H2.变慢后的气体进入脱除Cor序脱除C。”再经印烷化工序除去残存的做优8和CO,后作为合成氨合格原料气。已知某厂自然气的组成为：组分CH4C2Hr,CMCMO(IE)C4H1.0Ift)CsHiXdbCjH12(三)N2CO2合计%tno1.)83.20o.(x>5.160.690.500.060.050.330.01要求合成氨原料气的加成为:组分H2N2ArCHa合计%(mo1.)73.9724.640.311.08IW计算自然气的用量和空气的用句.Mt以100kmO1.合成氨原料气为计算基准。设自然气用量为A1.mo1.,添加空气I1.t为vkmo1.(1)作系统N?平衡因为在自然气蒸汽转化法制造合成氨原料气过程中,M没有参与反应，它的数届在反应器的进口、出口物料中没有改变，作系统N?平衡得0.003r+0.79)=24.64（八）(2)作系统甄平衡甲烷转化制凡的计疑关系推导如下：甲烷蒸汽转化反应过程CH°+HQ峰'？CO+3H2CO变换反应过程CO+H2OI»CO2+3总过程CH0+2HQ峰2CO2+4H2用同样的方法可推导出慌类蒸汽转化制人的计业关系通式为CnH211.2+2nH2O=nCOi+(3n+1.)H2因此100kmo1.自然气可供应的理论H?为组分炒盘Zhno1.可供应的理论短量/kmo1.CH483.204×83.20=332.8()CjH610.(X)7×10.0()=70CjHk5.16IOX5.16=51.60CIHd正)0.6913X0.69=8.97CiHK)I异)0.5013×0.50=6.50CsHiXiE)0.0616×0.06=0.96CsH1Xft)0.0516X0.05=0.80N20.330CO2().010合计I(K)471.63因此.Hmo1.自然气进料可供应的理论H?为父km°1.100氮气燃烧的反应过程2H2+O2=2HiO燃烧消耗的H2为2×0.2Ivkmo1.作系统比平衡得1ZA-2xO.2h=73.97+4x1.08(B)100式中(4x1.08)是合成氨鼠料气的CFU折合为H?物殖的fit(mo1.)（八）式合(B)式联解得到X=I8.92kmo1.y=31.I1.kmo1.因此,制造100kmoI的合成氨原料气离加入自然气18.92kmo1.一段转化炉出口需添加31J1.kmO1.的空气.习题4乙嫌氧化为环领乙烷的反应方程式如下：CMS)+：q(g)>C,H1OU)试计算0.1013MPa、25C下的反应热。解：乙编(g)的标准生成热为凶，,3=52.28。/)/Y2.JaC<>环氯乙烷(g)的标准生成热为AWj1样乙如=-51.Aw因此.0.1013Mpa.2SC下的反应热计算如下：MA.r=)产物)5tt=1.×(-51)-IX52.28+-X0=-1033fc/mo1.2习JH5乙环氧化制环氧乙烷的反应涔中进行如下反应：主反应cS)+gc(g)>CiHiO(g)副反应G%(g)+3R(g)>2C(g)+2"Q(G反应温度般本维持在25OC,该温度下主、副反应的反应的反应热分别为-8H4=10539555。/乙烯-A"；、=1321726J/hnoi乙爆乙烯的单程转化率为32%,反应的选择性为69%,反应器进口混合气的温度为2I0C,流收15000m3(STP),其组成如下：组分C2HtM0:合计%4mo1.)3.582.014.5100热损失按反应放I1热业的5%考虑，求热我体移出的热解：变得有关气体的热容数据如卜.：组分C2H,O1CO2水蒸气C2HiON2Cf1.kJKkmo1.K210C64.4331.3830.(M250C66.9431.6745.5635.35103.830.17假设如下热力学途径:210'C下反应器入口混合气体热容C=0.035×64.43+0.82x30.04+O.I4531.38=31.44AJ/(hohK)250c下反应器入n混合气体热容Cp=().035X64.94+().82X30.17+0.145×31.67=31.67AJ/(kmo1.K)因此.反应寄人口混合气体在210X-250C的平均热容为r,n1=(31.44+31.67)x-=3I.56jI/Kkmo1.-K)M=拶"x31.56(25O-21O)=2.536x1O'H”?22.4H,=4：>()<X-×0.035×0.32×0.69×(-105395)+×0.035×0.32×(1.-0.69R-1321726)22.422.4=1.O86×IO7VW=H,÷H1=2.536x10*-1.086×107=-8.324×IO6W=H-C,=-8.324x06-(-4.I62×I05)=-4.162×I05J由热我体移走的热量为Q=Mi-Q,=-8.324×IO6-(-4.I62×IQ,=7.9O8×IO,'VIh第四章设备的工艺设计及化工设备图1.化工设备选用一段原则的内容是什么？答：（1）合理性：即设的必需满意工艺要求，设备与工艺流程、生产规模、工艺操作条件、工艺限制水平相适应,又能充分发挥设备的实力.（2）先进性：要求设备的运转车靠性、自控水平、生产实力、转化率、也率、效率要尽可能达到先进水平，（3）平安性：要求平安牢粘、操作稳定、弹性好、无事故隐患。（4）经济性：设得投资节约设备易于加工、修理、更新.没有特殊的维护要求,运行费用削减.（5）系统性：化工过程是一个完整的系统，设在设计时不能仅关注单一设备，避开因个别设备明码整个系统优化：用息经济性的同时，还应通盘考虑，保都适当裕境,以免在日后扩产和工2调整时成为系统“瓶颈，2、一份完整的化JIi殳备图，除绘育设备本身的各种视图外,应具有哪些基本内容？答：标SS栏明细栏管去设计数据表技术要求签署栏注其他，第五章车间布置设计h化工车间由哪些设旗所组成？答：由下列设施组成：生产设脩生产协助设施生活行政福利设脩其他特殊用室.2、车间平面布祝方案中，厂房的平面形式主要有几种？哪种形式是最常用的？为什么？答：厂房的平面形式主要有H线（长方形、1.形、T形和【1形（按管廊的外形看）。宜线（长方）形使于总平面图的布置,节约用地有利于设备排列,缩短管线.易于支配交池出入11,有较多可供自然采光和通风的堵面,是最常用的厂房平面形式.3、车间设备布设设计的主要内杵是什么？答：确定各个工艺设需在车间平面和立面的位置，确定某些在工2流程图中一般不予表达的例助设备或公用设备的位置.确定供安装、操作与修理所用的通道系统的位词与尺寸。在上述各项的基础上，确定建筑物与场地的尺寸。其他（确定管道、电气代表管线、采峻通风管道的走向和位置.）4、车间设备布置的要求有哪几条？答：（一满意生产工艺要求（二满意安装和检修要求（三）湎意土建要求（四）酒意平安、卫生和环保要求五）工艺设符竖面布置的原则“第六章管道布置设计I.管道布猊i殳计的内容有什么？答：确定车间中各个设备的管口方位与之相连接的管段的接口位nt确定管道的安装连接和铺设、支承方式.确定各管段（包括管道.管件、网门及限制仪表）在空间的位置.画出管道布置图,衣示出车间中全部管道在平面和立面的空间位置,作为管道安装的依据.编制管道综合材料表,包括管遒、管件、阀门、型制等的材质、规格和数量,2 .管道布置设计师符合的标准存哪当？答:HGT20M9-1.¾8化工装置管道布置设计规定和SII3012-20004石油化工管道布次设计通则X，3 .JX空管线布置设计时应留意什么？答：真空管线鹿尽量短,尽量削减弯头和阀门,以降低阻力,达到史高的真空度.4 .玻璃管等脆性材料管道应如何处理？答：玻璃管等Im性材料管道的外面地好用猥料薄膜包袱,海开管道裂开时派出液体，发生逡外。5 .管架已行哪些标准设计？答：HC/T21623-1990管架标准图9和HCT21640-2000中1型钢结构管架通用图支6 .管道支架按其作用分哪几种？答：管道支架按其作用分固定支架、滑动支架、导向支架和弗簧吊架.7 .立式容器的管口方位划分为哪两部分？答:立式容器的管I方位取决于管道布置的须要.殷划分为操作区和配管区两部分.加料口，温度计和视镜等常常操作及视察的管口布置在操作区,排出管布就在容器底部。8,卧式容器的人孔如何布置？答：人孔可布置在项上,侧面或封头中心.以便而较为便利,但在框架上支掠时占用而枳较大,故以布置在顶上为宜.人孔中心高出地面3.6m以上应设操作平台.一、填空题1 .设备布置图是在厂房建筑图的基础上增加设备布置的内容,用粗实线表示备,厂房建筑用画出。2 .设备布置图主要包括反映设备水平布巴状况的图和反映某处立面布巴状况的剖面图。二、选择题1 .厂房建筑的承重柱在平面中排列所形成的网格称为柱网，沿厂房长度方向的各承重柱自左向右用（八）,依次编号.A、B00C、A或B2 .在化工设备图中，设备的轮麻，般按比例用（八）绘制。A,相实线（b）B、中实线（2b3）C,细实线（b3）D、点划线3 .在布置（八）时，应遵循缩短管长和顺应流程的原则。A,换热器B、塔C、泵D、搅拌罂4 .设备布置图中的标高用（八）表示,A、mB、CmC、mmD、都可以5 .在设备平面布置图中，设符标注为T-IOIb,其中T表示（B）.A、一种设省等级B、一种设备代号C、设备种材质D、种设备保温等级6 .在对塔进行布置时，对于（C）需采纳独立布置方案。A、将高度相近的塔B、数量不多、结构与大小相像的塔C,单塔或特殊高大的塔D、较小的塔7 .以下有关工程设计阶段及P1.D版次的叙述错误的是（B）,A、工程设计阶段分基础设计和具体工程设计两个阶段B、在基础设计阶段，PID应完成初步设计条件版（八）版，内部审核版（B版）和用户批准版（C）版三个版次的设计C、在具体工程设计阶段，PID应完成1版（具体i殳计1版），2版（具体设计2版,3版（施工版）三个版次的设计D、对于小型或成熟工艺装置的P1.D设计，至少应完成初步条件版，设计版和施工版三个版次8 .设备布置设计不包括的内容是（BA、确定各个工艺设备在车间平面和立面的位置B,确定车间中各个设符的管口方法C、确定某些在工艺流程图中一般不予表达的协助设备或公用设备的位置D、确定供安装、操作与修理所用的通道系统的位置与尺寸解答IB.正确答案。车间设备布置设计主要包括：确定各个工艺设备在车间平面和立面的具体位置：确定某些在工艺流程图中,般不予表达的协助设备或公用设备的位置：确定供安装、操作与修理所运用的通道系统的位置与尺寸：确定场地与建筑物、构筑物的尺寸：确定管道、电气代表管线、采暖通风管道的走向和位置。9 .在以下四条关于几种常见设备的布置设汁的看法中考虑欠妥当的是（AA、对于原料和成品贮罐，一般集中布置在贮雄区，同时为缩短流程、节约管长，原料和成品贮罐均应靠近与之有关的厂房布置B、对于大型换热器独立布置时应尽量支配在室外以节约厂房C、泵的布置应尽显花近供料设备，以保证有良好的吸入条件D、反应器安装在室内或框架内,其基础与建筑物分开，以免将振动和噪声传递给建筑物10 .设备布置时设备间、设备与墙之间、运辘设备的通道和人行道的宽度都有肯定规位供设备布置设计时参照执行。工艺设备与道路间的距离不应小于（B）。A、0.5mB.1.0mC,1.5mD、2.0m11 .请指出下列有关平安距离数据中（八）是不正确的。A、回转机械彼此间距忠为不小于1.5mB,贮槽之间的距离不小于0.40.6mC、换热器之间的距离不小1.OmD、塔与塔之间的距离1.02.0m解答；A.正确答案。依据“不间布置设计有关尺寸和设备之间的平安距离”，回转机械彼此间距离为不小于0.81.2m.12 .“泵的布置设计时应尽量集中布置，樗成一条线，电机端对齐，正对道路。以下关丁泵的布置正确的是（C）.A、泵与泵之间的距离视泵的大小而定，一般不小于1.OmB,双排泵之间的距离般不小于1.5mC、泵与墙之间的距离一般不小于1.2m,以便通行D、泵的基础一般比地面高400500mm解答：C.正确答案。泵与泵之间一般不小于0.7m,双排泵之间一般不小于2.0m,泵施础一般高出地面100200mm。13 .某工厂车间设备布置时,为节约投资，削减厂房面积，工艺设备与道路间的距离定为06m；操作设备时设备到墙的即离为0.8m：操作平台梯子的坡度为65°：通道通行部分的母小净空为2.1m。请问上述设计中数据正确的是（D）.A,B、C、D、解答：D.正确答案。依据“车间布置设计有关尺寸和设备之间的平安矩窗”,工艺设备与道路间的距离为不小于1.Om,工人操作时设备与墙面的距离不小于1.0m,操作平台梯子的坡度一般不超过45°,特殊可达到60°.14 .工艺专业供应的建议的设备平面布置图的用途是（八）。N装置布置专业、总图专业开展工作的依据，也是机泵计算、询价订货的依据，B、因制造周期长，需提前询价订货的机泵计算依据。C、指导供销人员选购设饴的依据。D、指导设备安装施工的依据。15 .在化工工艺设计中，其核心内容是（C）。A,工艺流程设计和生产方法的选择B,车间布置设计和管道布置设计C、工艺流程设计和车间布置设计D,化工工艺计算和车间布置设计16 .车间平面布置图每层平面应以其标高命名，对于一层内地面，表示方法（D）正确。A、E1.1.Oo.0平面B、E1.OQ平面C,E1.0.000TiBiD、E1.100.000平面17 .考虑厂房的柱网布置时，在满意工艺操作须要，满意设备安装、运转及修理须要的前提H.应选择符合建筑模数的柱网。中国统一规定以（B）m的倍数为优先选用的柱网。A、2B、3C、4D、518 .卜面为某一换热设备的设备位号，表示方怯正酹的为（八）。A,11）I13BB、E-II3BC-E1.I3BD、E-O1.13B19 .考虑厂房立面布置时，厂厉的尚度主要取决于（D）,A、设备的凹凸B、安装的位置C、安装条件D、综合考虑上面三方面因素20 .在化工厂厂房建筑设计时，单层厂房的宽度不应大于（AA、30mB.22mC、24mD、ISm21 .在车间布置平面图绘制中，下列标i标注正确的是（D八、1严,Bs-1.50m1的产8加D、°三mV'，V22 .车间设备布置时，一些高大设备多采纳（八）。N露天布置，以削减建筑物的费用，降低毒物的积累，B,室内布理，以爱护设备，使设备不受冷、热的影响“23 .车间设备布包时，为使管路尽量短和便于操作，通常设备多采纳（B）。A、按流程图出现的依次布置。B,按相像的设备布置.在一起的分组布置。24 .在车间设备布置时有很多要求，如卜几项要求中（C）项不合理。A,高大的设备尽量放在露天，以降低厂房造价。B,设备布置时应留肯定的间隙，有利于操作及检修。C、设备布置时尽量使设备布局与其在流程图上出现的依次样。D,设备布置时应充分利用高位差布置有压差的设备。三、何答题1 .简述车间布置设计的内容：答：车间布置设计可分为车间厂房布置和车间设备布坦乍间厂房布置是对整个车间各工段、各设施在车间场地范用内、依据在生产中和生活中所起的作用进行合理的平向布置和平面布置车间设备布置是依据生产流程状况及各种有关因素，把各种工艺设济在肯定区域内进行排列。2 .简述车间设备布置的要求答：（一）满意生产工艺要求（二）满意安装和检修要求（三）满意土建要求（Pq）满意平安、P生和环保要求3 .工艺对设备布置有哪些要求？答：1）满意工艺流程依次，要保证水平和垂直方向的连续性。2）相同类型设符尽可能布置在一起.3）设备与设备之间按规定留足间距、留有操作空间，便于操作、修理。4）考虑设备互换运用的可能性。5）设备支配要考虑管路走向，走直线，少弯路，要有堆放原料，中间产物，产品的空地。6）留意劳动受护，传动设备要有足够的平安距离。7）留有扩建或扩产余地.4 .简述车间布置设计的原则答：（1）最大限度地满意工艺生产包括设备修理的要求。（2）有效地利用车间建筑面积（包括空间）和土地（3）要为车间的技术经济指标、先进合理以及节能等要求创建条件。（4）考虑其他专业对本车间布置的要求。（5）要考虑车间的发展和厂房的扩建。（6）车间中所实行的劳动爱护、防腐、防火、防毒、防爆及平安卫生等措施是否符合要求。（7）本车间与其他车间在总平面图上的位置合理，力求使它们之间输送管统最短，联系最便利。（8）考虑建厂工区的气象、地质、水文等条件“（9）人流特流不能交织。5 .简述乍间平面布置的内容和要求答：内容：一个较大的化工车间（装巴）通常包括下列组成，（I）生产设施（2）生产协助设施（3生活行政设施。（4）其他特殊用室。要求（1）适合全厂的总图布置，与其他车间、公用工程系统、运输系统等结合成个有机整体。（2）保证经济效益，尽量做到占地少、基建和安装费用少、生产成本低。（3）便于生产管理、物料运输，操作修理要便利。（4）生产要平安，并妥当解决防火、防毒、防爆等问题，必需符合国家的各项有关规定和标准.（5）要考虐将来扩建、增建和改建和余地。6 .简述车间设备布置的内容答：（1豳定各个工艺设备在车间平面和立面的位置：（2）确定某个在工艺流程图中般不予表达的协助设备或公用设备的位置；（3）确定供安装、操作与修理所用的通道系统的位贪与尺寸：（4）在上述各项的基础上确定建筑物与场地的尺寸：（5）其他。设备布置的最终结果表现是设符布置图。7 .简述车间设备布置图的内容答：（1）组视图（2）尺寸及标注（3）安装方位标（4）说明及附注（5）设备一览表（6）标题栏四、看图回答问题I阅读稀酸残液蒸储岗位设备布理图，并回答以下问题：醋酊残液蒸储岗位设备布围图稻酊残液蒸憎岗位流程说明:醋酊残液进入残液蒸懒釜，使残液中的醋酊蒸发变成蒸汽，再经冷凝器冷凝为液态醋卅，进入储肝受槽施加负压，然后去醋好贮槽：蒸僧釜中蒸储储肝后的残渣，加水后再加热、冷凝，得到的错肝经赭酸受槽施加负压后去祜酸贮槽.本系统为间断操作，通过阀门进行限制。回答问题：(1)醇酊残液热储船位的设备布上图包括5.000平面图和I-I剖面图。(2)从平面图可知，本系统的真空受槽A、B和蒸储釜布置在距北域逊_mm,距轴分别为3800mm、2(XX)n116(X)mn的位置处：冷凝器的位置距北墙500mm,与醋酸受槽V1.I03A间的水平距齿为100Omm.(3)从AA剖面图可知，蒸馈釜和真空受槽A、B布置在标高为3m的楼面上，冷凝罂安装在标高7.5m的支架上。第六章管道布置设计1 .管道布置设计的内容有什么？答：确定车间中各个设备的管口方位与之相连接的管段的接口位置。确定管道的安装连接和铺设、支承方式。确定各管段(包括管道、管件、阀门及限制仪表)在空间的位置.画出管道布置图,表示出车间中全部管道在平面和立面的空间位置.,作为管道安装的依据。编制管道综合材料表,包括管道、管件、何门、型钢等的材质、规格和数届。2 .管道布置设计应符合的标准有哪些？答：HGT205491998£化工装置管道布巴设计规定和SH30122000G石油化工管道布置设计通则3 .真空管线布置设计时应留意什么？答：真空管线应尽量短,尽量削减弯头和阀门，以降低阻力,达到更高的真空度.4 .管道布置时管道焊缝的设置，应符合哪些要求？答：管道对接焊缝的中心与弯管起弯点的距离不应小于管子外径，且不小于100mm；公称直彳仝小于15011m的管道上两相邻对接焊缝的中心间距不应小于外径，且不得小于50呻：公称直径等丁或大于150mm的管道上两相邻对接焊缝的中心间距不应小于150mm。5 .管道穿过建筑物的楼板、屋顶或墙面时应如何处理？答：应加套管，套管与管道间的空隙应密封。套管的直径应大于管道隔热层的外径，并不得影响管道的热位移.管道上的焊缝不应在套管内，并距离套管端部不应小于150mm。套管应高出楼板、屋顶面50mm。管道穿过屋顶时应设防雨罩。管道不应穿过防火墙或防爆墙。6 .玻璃管等脆性材料管道应如何处理？答：玻璃管等脆性材料管道的外面最好用塑料薄膜包袱,避开管道裂开时激出液体,发生意外。7 .管架已有哪些标准设计？答：HG/T21623-1990管架标准图和HG/T21640-2000GH型钢结构管架通用图。8 .管道支架按其作用分哪几种？答：管道支架按其作用分固定支架、滑动支架、导向支架和弹流卅架。9 .立式容器的管方位划分为哪两部分？答：立式容器的管口方位取决于管道布置的须要。一般划分为操作区和配管区两部分。加料口,温度计和视镜等常常操作及视察的管口布理在操作区，排出管布置在容器底部。10 .卧式容器的人孔如何布置？答：人孔可布置在顶上,侧面或封头中心，以侧面较为便利，但在框架上支界时占用面枳较大，故以布置在顶上为宜。人孔中心高出地面3.6m以上应设操作平台>I1.换热器的配管要求是什么？答：配管时管道要尽量短,操作、修理要便利，在管廊上有转弯的管道布置在换热器的右侧，从换热器底部引出的管道也从右侧转弯向上。从管廊的总管引来的公用工程管道，可以布置在换热器的任何恻。将管箱上的冷却水进口排齐，并将其布置在冷却水地下总管的上方,回水管布置在冷却水总管的管边。换热器与邻近设番间可用管道干脆架空连接.管箱上下的连接管道要及早转弯，并设置一短弯管,便于管箱的拆卸。12 .塔的管道固定与热补偿要留遨什么？答：管道固定与热补偿：塔的管道直管长，热变形大，配管时应处理好热膨胀问题.塔顶气相出口管和回流管是热变形较大的长直管,且重量较大，为防止管口受力过大，在靠近管口的地方设固定支架，在固定支架以下每隔45-U米(DN25-DN300)设导向支架，由较长的水平管(形成二臂部很长的1.形自然补偿粉)汲取热变形。13 .管道布置图的设计依据？答：管道布置图是以带限制点工艺流程图、设备布置图、设备装配图及上建、自控、电气等专业的有关图样、资料为依据，依据管道布置原则和相关标准做出合理的布置设计，并绘出管道布置图。14 .管道支架的编号含义是什么？答：管架由五个部分组成：管架序号管道布置图的尾号区号管架生根酝位的结构管架类别15 .管道的标注分几部分？答：管道布置图中的管道应标注四个部分，即管道号（管段号）（由三个单元组成）、管径、管道等级和隔热或隔声，总称为管道组合号。管道号和管径为组,用短横线隔开：管道等级和隔热为另组,用短横线隔开，两组间留适当的空隙。16 .管道布置图的比例和图幅如何定的？答：常用的比例有1：30,也可采纳1：25或1：50,但同区的或各分层的平面图,应采纳同比例。管道布置图图幅应尽量采纳A0,比较简洁的也可采纳AI或A2。同区的图应采纳同一种图幅。图幅不宜加长或加宽。17 .管道布置图的分区原则和方法是什么？答：由于车间（装置）范围比较大,为了清晰表达各工段管道布置状况,须要分区绘制管道布置图时，常常以各工段或工序为单位划分区段，每个区段以该区在车间内所占的墙或柱的定位轴线为分区界线,区域分界线用双点划线表示，在区域分界线的外侧标注分界线的代号、坐标和与该图标高相同的相邻部分的管道布置图图号。18 .管道布置图的阅读步骤？答：（1）概括了解首先要了解视图关系，了解平面图的分区状况,平面图、立面剖视图的数量及配置状况,在此基础上进了一步弄清各立面剖视图在平面图上剖切位置及各个视图之间的关系。留意管道布置图样的类型、数量、有关管段图、管件图及管架图等.（2）具体分析，看懂管道的来龙去脉，从起点设备起先,找出这些设备所在标高平面的平面图及有关的立面剖（向）视图，然后依据投影关系和管道表达方法,逐条地弄清晰管道的来龙去脉.转弯和分支状况,具体安装位置及管件、何门、仪表限制点及管架等的布置状况。分析图中的位置尺寸和标高,结合前面的分析，明确从起点设备到终点设备的管口，中间是如何用管道连接起来形成管道布置体系的。19 .管道轴测图的内容仃哪些？答：管道轴测图一般包括以下内容：（1）管段及所属阀门、管件、仪表限制点等图形符号。（2）尺寸和标注。（3）方向标。（4）技术要求。（5）材料表。（6）标题栏.20 .管口方位图的视图如何画？答：非定型设箸应绘制管口方位图，采纳A4图幅，以简化的平面图形绘制。每一位号的设备绘一张图，结构相同而仅是管口方位不同的设备，可绘在同一张图纸上，对于多层设备且管口较多时，则应分层画出管口方位图。用细点曲线和粗实线画出设备中心线及设备轮廓外形：用细点画线和粗实线画出各个管口、罐耳（吊柱）、支腿（或支耳）、设备名牌、塔裙座底部加强筋及裙座上人孔和地脚螺栓孔的位置。21 .管口方位图中管口表包含哪些内容？答：在标题栏上方列出与设备图样的管口表，表内注写各管的编号、公称直径、公称压力、连接标准、连接面型式及管口用途等内容。在管口表右上侧注出设备装配图图号。22 .管架图的图幅、比例和主要内容有什么？答：管架图般采纳A3或A1.图幅，比例般采纳1：10或1：20,图面上常采纳主视图和例视图结合表达其具体结构，编制明细表说明所需的各种配件，在标题栏中还应标注该管架的代号。应注明焊条牌号，必要时，应标注技术要求和施工要求，以及采纳的相关标准与规范。23 .非标准的特殊管件按什么标准绘图并且主要内容有什么？答：应按HG20519.2092单独绘制具体的结构图，并要求一种管件绘制一张图纸以供制造和安装运用。图面要求和管架图鞋本相同，在附注中应说明管件所需的数量、安装的位置和所在图号，以及加工制作的技术要求和采纳的相关标准与规范。24 .管道三维模型设计软件的主要功能有哪些？答：建立管道、设备、建筑结构、管道支吊架的三维模型，进行三维模型的碰撞检查和设计检查，全自动生成管道轴测图，设备及管道的平、剖面图，各类材料的统计表，进行工程项目的数据库管理，图形库管理，模型渲染与消隐等。25 .管道建模的主要过程包括哪些？答：主要过程包括：（1）严格依据管路等级驱动。（2）内置设计规则检查。（3）布置管线。（4）管道的定位.（5）成组布管。（6）管件的自动插入。（7）阳门的定位和插入。（8）智能编辑功能“I-口吕吕0SSQ吕吕i在石懂管道走向的基础上，在平面图(或剖面图)上，以建筑定位轴戏或首层地面、设备中心找、设备管口法兰为尺寸基准,阅读管遒的水平定位尺机在削面图上，以首层地面为基准阅读管道的安装标高,进而逐条查明管道位置.由图中的平面图和A-A削面图可知，PI.040I
