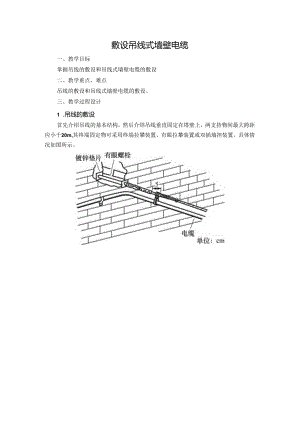

敷设吊线式墙壁电缆一、教学目标掌握吊线的敷设和吊线式墙壁电缆的敷设二、教学重点、难点吊线的敷设和吊线式墙壁电缆的敷设。三、教学过程设计1 .吊线的敷设首先介绍吊线的基本结构，然后介绍吊线垂直固定在塔壁上，两支持物间最大跨距应小于20m,其终端固定物可采用终端拉攀装置、有眼拉攀装置或双插墙担装置。具体情况如图所示。不小干2/3必要时用水泥铸牢2 .吊线式墙壁电缆的敷设吊线式堵壁电缆的吊线终湍，一般使用U型钢片，吊线式墙壁电缆各种终端、中间支持物，应装设牢固、横平竖直、整齐美观，各支撑点应尽量水平。墙壁电缆的挂钩程式和卡挂规格与架空电缆相同，具体结构如图所示。IIOI10I10I=.，/,，.，/.，=n吊线1.6mm刚纹卜5网单位：cm四、课后作业或思考题1 .简述M线的敷设要求。2 .简述吊线式墙壁电缆的敷设要求。五、本节小结本节主要讲授r吊线的敷设和墙壁式电缆的敷设。
