CAD施工图制图标准.ppt

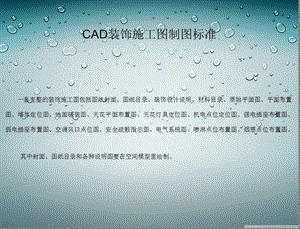

.,CAD装饰施工图制图标准,一套完整的装饰施工图包括图纸封面、图纸目录、装饰设计说明、材料目录、原始平面图、平面布置图、墙体定位图、地面铺装图、天花平面布置图、天花灯具定位图、机电点位定位图、强电插座布置图、弱电插座布置图、空调风口点位图、安全疏散指示图、电气系统图、喷淋点位布置图、烟感点位布置图。其中封面、图纸目录和各种说明图要在空间模型里绘制。,.,CAD装饰施工图制图标准（比例）,GB50001-2010房屋建筑制图统一标准里，建施平面图多用1:100，个别情况1:150或1:200,1:500或1:1000图样的比例，应为图形与实物相对应的线性尺寸比例。比例的符号为“：”，比例应以阿拉比数字表示。比例宜注写在图名的右侧，字的基准线应取平；比例的字高宜比图名的字高小一号或二号。,.,CAD装饰施工图制图标准（文字）,字高：例如比例1:100的图纸-材料标注字高250mm、尺寸标注字高250mm、区域标注字高300mm、注解字高250mm、图名字高600mm，其它比例按此推算,图纸尺寸标注尾数应尽量为“5”或“0”文字、数字或符号不得与图线重叠、混淆，不可避免时，应首先保证文字的清晰。,.,CAD装饰施工图制图标准（线型）,所有线形的图线宽度都应该按图样的类型和尺寸大小来选择，常用的线宽0.13mm;0.18mm;0.25mm;0.35mm;0.5mm;0.7mm;1mm;1.4mm;2mm.绘制图样的线有粗细之分，粗线宽度在0.5到2之间选择，一般选0.7，细线为粗线的一半。细实线一般应用于尺寸线、指引线和基准线、剖面线、范围线、分界线、辅助线、成规律分布的相同要素连线。粗实线一般应用于可见轮廓线虚线一般应用于不可见轮廓线细点画线一般应用于轴线、对称中心线、剖切线,.,CAD装饰施工图制图标准（图层）,所有的物体及标注说明应使用与其对应的图层去绘制，与此同时还要注意线条的颜色，类型，线宽。要有清晰的图层意识，绘制的每一根线都要考虑应该放在哪个图层里。绘制的时候，为了节省图纸的运存空间，应尽可能地少使用无关的图层，但该有的图层必须要有。,.,CAD装饰施工图制图标准（图例）,图 例 说 明：放置在图框左下角，每幅平面图必须配有相应的图例，如有特殊要求，要在下面作备注。,.,CAD装饰施工图制图标准（图框）,图框一般有1:1、1:50、1:100、1:150、1:200、1:250把图框放在布局里，用视口调整图纸的比例。,.,图纸封面,XXXXXXXX装修工程 工程设计图 设 计 专 业：装 饰 装 修 设计资质证号：xxxxxxxx 设 计 编 号：RX-xxxxxx 编 制 日 期：xxxx.xx.xx 公司logo,.,图纸目录,在图纸目录里，每一个图纸都要有相应的编号，图纸封面编号为0、图纸目录为A-00、装饰设计说明为A-01、装饰设计说明（二）为A-02、以此类推。装饰平面图里，原始平面图编号为YS-01、平面布置图为PM-01、墙体定位图为PM-02、地面铺装图为PM-03、天花平面布置图为PM-04、机电点位定位图为PM-05,电气施工图里，电气设计说明为DS-01、天花灯具连线图为DS-02、强电插座布置图为DS-03、弱电点位布置图为DS-04、安全疏散指示图为DS-05、电气系统图为DS-06、喷淋点位布置图为XF-01、烟感点位布置图为XF-02,.,装饰设计说明图,装饰设计说明包括工程概况、空间性质、规范，设计依据、施工注意事项、材料要求、施工安全质量要求、天花工程技术要求、墙面工程、涂饰工程、防水处理技术要求、装修材料防火说明。,.,材料目录,材料目录包括材料类型，材料编号、材料名称。规格/型号、材料使用部位、防火等级、品牌及代理商、备注。其中材料编号一般把涂料设为PT、瓷砖为CT、石材为ST、地毯为CP、地板胶为VN、矿棉板为GP、金属为MT、镜子为MR。,.,谢谢观赏,
