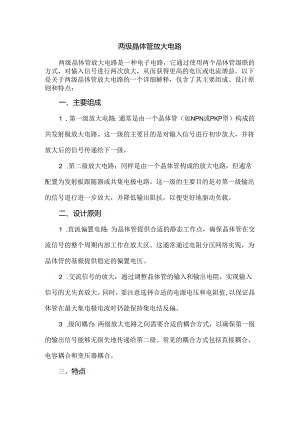

两级晶体管放大电路两级晶体管放大电路是一种电子电路，它通过使用两个晶体管级联的方式，对愉入信号进行两次放大，从而获得更高的电压或电流增益。以下是关于两级晶体管放大电路的一个详细解释，包含了其主要组成、设计原则和特点：一、主要组成1 .第一级放大电路：通常是由一个晶体管（如NPN或PKP型）构成的共发射极放大电路。这一级的主要目的是对输入信号进行初步放大，并将放大后的信号传递给下一级。2 .第二级放大电路：同样是由一个晶体管构成的放大电路，但通常配置为发射板跟随器或共集电极电路。这一级的主要目的是对第一级输出的信号进行进一步放大，并降低输出阻抗，以便更好地驱动负载。二、设计原则1 .直流偏置电路：为晶体管提供合适的静态工作点，确保晶体管在交流信号的整个周期内部工作在放大区。这通常通过电阻分压网络实现，为晶体管的基极提供稳定的偏置电压。2 .交流信号的放大：通过调整晶体管的输入和输出电阻，实现输入信号的无失真放大。同时，要注意选择合适的电源电压和电阻值,以保证晶体管在最大集电极电流时仍能保持集电结反偏。3 .级间耦合：两级放大电路之间需要合适的耦合方式，以确保第一级的输出信号能够无损失地传递给第二级。常见的耦合方式包括直接耦合、电容耦合和变压器耦合。三、特点1 .高增益：由于采用了两级放大，因此相比单级放大电路，两级晶体管放大电路具有更高的电压或电流增益。2 .宽频带：通过合理设计电路参数，可以实现较宽的通频带，满足多种应用需求。3 .低失真：在合适的静态工作点和交流放大倍数下，可以实现较小的信号失真。四、具体参数宜流工作点：确保晶体管在交流信号的整个周期内都工作在放大区，通常通过调整电阻分压网络的电阻值来实现。交流放大倍数：取决于晶体管的类型、电源电压和电阻值等因素。在设计电路时，需要根据实际需求选择合适的晶体管类型和电阻值。级间耦合：通过电容耦合实现级间信号的传递。电容的选择需要考虑其容值和耐压值等因素。输出阻抗：第二级通常采用发射极跟随器或共集电极电路来降低输出阻抗，以便更好地驱动负载。综上所述，两级晶体管放大电路是一种高效、可靠的电子电路,广泛应用于各种电子设备中。通过合理设计电路参数和选择合适的品体管类型，可以实现高增益、宽频带和低失真的放大效果。
