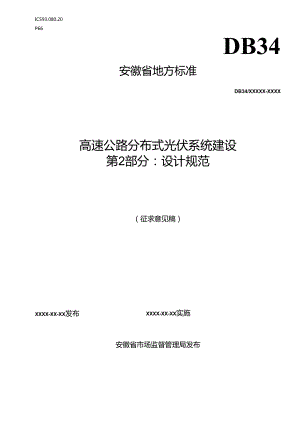

ICS93.080.20P66DB34安徽省地方标准DB34/XXXXX-XXXX高速公路分布式光伏系统建设第2部分：设计规范（征求意见稿）XXXX-XX-XX发布XXXX-XX-XX实施安徽省市场监督管理局发布目次1范围2范性引用文件3术语和定义I4基本规定25支架及基础设计25.1 基础设计35.2 支架设计36光伏方阵设计46.1 光伏分1件46.2 方阵设计47电气设计67.1 电缆67.2 逆变器77.3 谛能设备87.4 防雨与接地98接入设计IO8.1 并网要求IO8.2 电能质麻与计量108.3 安全要求幡课！未定义书筌.9环境与景观设计IO»刖三本标准依据GBT1.1-2O2(H标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草.木标准由安被省交通运输厅提出并归口。本标准主要起草单位：安依省交通控股集团有限公司.本标准参与起草总位：安徽交控资源勺限公司、安徽省交通规划设计研究总院股份有限公司、安徽皖通高速公路股份有限公司、安徽省交控建设管理有限公司、安做省交设建投工程有限公司、中国能源建设集团安徽电力建设第二工程有限公司、中国电建集团成都助测设计研究院有限公司.本文件是4高速公路分布式光伏系统建设第2部分：设计规范3.本标准主要起草人：高速公路分布式光伏系统建设第2部分：设计规范1楚国本标准主要规定商速公路分布式光伏系统建设设计规范的术语与定义、册本规定、支架及舰础设计、光伏方阵设计、电气设计、接入设计与环境与景观设计等，本标准适用于高速公路分布式光伏系统建设的设计.2规范性引用文件下列文件对于本文件的陶用是必不可少的.凡是注H期的引刖文件,仅所注H期的版本适用于本文件.凡是不注日期的引用文件,其最新版本(包括所有的楼改总)适用于本文件.GB50009建筑结构荷载规范GB5(X)17钢结构设计标准GB5f1.()52供无电系统设计规范GB50054低压配电设计规范GB50217电力工程电缆设计规范GB50797光伏发电站设计规范GB50794光伏发电站施工规范GB51101太阳能发电站支架基础技术规范GB.T24716公路沿线设施太阳能供电系统通用技术规范GB,T29319光伏发电系统接入配电网技术规定GB.T34936光伏发电站汇流箱技术要求GBrr37408光伏发电并网逆变潺技术要求D1.5O27电力设备典型消防规程JGjT490太阳能Jt伏系统支架通用技术要求NB,T32004光伏发电并网逆变器技术规范NB.T42073光伏发电系统用电维3术语和定义下列术语和定义适用于本文件。3. 1光伏方阵PVsupportingbracket由若干个光伏组件在机帔和电气上按定的方式组装在一起并旦有固定的支拽结构而构成的直流发电单元。又称光伏阵列.4. 2光伏组件愫角TiIta11eeofPVmodu1.e光伏组件所在平面与水平面的夹角.5. 3中国加权效率Chinaefficiency逆变器不同融入电压下反映中国日照资源特征加权总效率的平均值,称为中国加权效率.3. 4孤阳效应IS1.anding电网失压时，光伏系统仍保持对失乐电网中的某一部分纹跖继续供电的状态。4基本规定3.1 高速公路分布式光伏系统设计应媒合考虑环境气象条件、运输与施工条件等因素，满足土地和建设条件安全可籍、经济适用、环保美观、安装与施工方便、便于系统运行和维护的要求.3.2 高速公路分布式光伏系统设计主要包括内容有总体规划设计、勘察测1匕系统各组件的技术设计及环境与景观设计等，总体规划设计应完成场地选择、发电电预估等备案所需内容：期察测埴应根据现行标准光伏发电站设计规范GB50797与太阳能发电站支架基础技术规范:，GB51101的技术要求.3.3 高速公路分布式光伏系统中设备与材料的选型和设计应符合国冢相关规定,应优先选用通过国家批准的认证机构认证且环保低碳、节能高效的材料和设品3.4 高速公路分布式光伏系统建设府在保证人身和财产安全的前提下,本着提高系统效率、技术先进、功能完善、经济合理、供理电可她和安装运行方便的原则进行注：御速公路分布式光伏系统作为高速公路附卷设值.可参照公路攵通安仝设俺设计细则JTG/TD8I中PmB确定文金挣电.光伏系统离行车道的坡小此离应满足安全在即的要求.3.5 高速公路分布式光伏系统建设的光伏组件、用电间、逆变器室、变压器室,作业场所等的防火分区、防火隔断、防火间距等消防设计均应符合现行标准光伏发电站设计规范GB50797、£电力设备典型消防规程gD1.SO27等标准的规定。4. 6高速公路分布式光伏系统建设应较理要的位置装设觇城安防监控,安防监控设置应符合现行国家标准£视频安防监控系统工程设计规葩GB5O395的规定，并应具有对图像信号的分配'切换、存愤、还原、远传等功能。5. 7高速公路分布式光伏系统设计.除执行本文件设定外,其他方面应按照国家、南方电网及地方电网的相关现定执行.5支架及基础设计5.1 基础设计5.1.1 应根据所选场地的岩土工程勘察结果，进行基础设计。5.1.2 基础型式选择时应考虑减少基础施工对地基稔定性产生的不良意响.宜采用条形基础、柱基础等能坏性小的茶础型式，5.1.3 枭用条形基础时，基础下本士应压实且压实系数不小于0.94,条形基础应采用C30以上混凝上.基础短柱露出地面高度不小于20cm.5.1.4 桩般础可采用螺施桩、预制管桩等，相关技术要求包括但不限于：a）基础设计应进行承载能力和稳定性验舞.且应符合现行国家标准GB51101的要求.注，桩基岫设计时应进行登向承栽力.水邛木软力.抗穹承彼力脍算.启明时应根据国家林设GB51101的要:求进行I根据已行项H的势验总站.支架桩基砒取桩整向承我力Ra不小18KN：箱逆支体机、自制舱等设备植基础草桩兜向承我力Ra不小于6SKN（,b）蝶旋班通常采用便携式旋紧机进行打桩作业，如遇钻进困难可预成小孔后再旋拧：预制管批局都较玳施工区域可采用引孔的施工方式，预成孔孔径不应超过桩杆直径,C）桩基础能工完毕后,应测电桩位置，当桩位偏差大于30mm或大于枇直径的10%时，应进行纠ffi.并用素土或砂浆等填充材料回填桩与边坡之间的隙.d）需要检测孔深和沉枳层厚度并且垂直度误差应<IOm11Vm.5.1.5 桩基础应进行单承武力和机身完整性抽样抽Xm（八）桩基临，前应先进行试桃,现场根据场地实际情况选择典型区域（至少有杂城区域，风化岩区域，砰石区域，粉、黏土层区域,共4种类型区域）进行试桃,每个典型区域试数kt不少于3组（共9根，水平3根、竖向向抗拔力3根，竖向下压力3根）桩基施工完成后应进行杭基检测，每IMW检测桩域数吊:不少于总数的"1000且不少6根.成桩质出行异常或有怀疑的尚应进行桩身完整性检测,检测应满足现行力建筑基桩检测技术规范3JGJ106的要求.（b）试班时应进行单被将向抗压龄我试验、单班会向抗拔群我减蛤及冷桩水平峥软试5.会向抗压、抗拨承力及水平承战力湎足要求后方Ur进行桩荔施工。5.2支架设计5.2.1光伏支架应结合工程实际选用材料、设计结构方案和构造措施,保证支架结构在运输、安装和使用过程中酒足强度、稳定性和刚度要求,并符合抗爬、抗风和防腐等要求，5.2.2光伏支架材料宜采用钢材,材质的选用和支架设计应符合现行国家标准GB5（X>I7和的规定.5.2.3支架应按承软能力极限状态计算结构和构件的强度、植定性以及连接强度，按正常使用极限状态计算结构和构件的变形，计算应符合国家标准GB50797.5.2.4支架结构设计应符合下列要求：a）支推结构系统的强度、刚度和稳定性应符合GB5I7的要求：b）光伏系统荷载作用和组合效应的计算.应符合M建筑结构可玳性设计统标准3GB5（X）68.建筑抗优设计规范/GB5001.hGB50009、GB5O797及其他标准中的适川要求：荷轨应符合£钢结构技术规拗GB5IO22的要求：5. 2.5钢支架及构件的变形与构造应符合下列规定：a）风荷轨取标准值或在地震作用下，支架的柱顶位移不应大于柱离的U60.b）用于次梁的板耳不宜小于1.5mm,用于主梁和柱的板厚不亢小于2.5mm.当有可靠依据时板原可取2mm.O受弯构件的挠度容许值与受压和受拉构件的长细比限伯等应符合国家标准GB50797的要求,6. 2.6支架的除恢与防,腐应符合下列规定：a）钢支架构件制作完毕后进行抛丸除侨处理,除侨等徼为Sa2：涂层分为底漆、中间漆和面漆.第一道防锈漆必须在钢构件除锈后4小时内进行。并采用化学除锈方法时，应选用具备除锈、械化、钝化两个以上功能的处理液，其旗限应符合现行国家标准中多功能钢铁表面处理液通用技术条件GBT12612的烧定.A支架防腐位:采用热浸镀锌及镀锌铝镁防腐.微锌层厚度不应小于65um.板解为6mm及以上的.彼碎层厚度不应小于8Smm）热浸锌层满足金属眼盖层钢铁制件热浸镀粹层技术要求及试脸方法GB,T1.3912的要求,锌的快镀层按照£连续热钱怦和怦合金镀层蝌板及纲带3GB"2518执行.C）当铝合金材料与除不优钢以外的其他金翅材料或与酸、碱性的小：金加材料接触、紧固时，宜采取隔离措遍d）铝合金支架应进行表面防腐处理,可采用阳极利化处理措施,阳极利化腴的最小厚我应符合国家标准GB50797的规定.6光伏方阵设计6.1 光伏组件6.1.1 光伏组件应根据类型、峥值功率、转换效率、温度系数、祖件尺寸和正出、功率辎照度特性等技术条件进行选择。6.1.2 光伏组件的选择应满足高效、防火的基本功能.宜选用反射比不大于0.16的低眩光的光伏组件.6.1.3 光伏组件应符合E地面用晶体硅光伏组件设计稔定和定型GB.T9535、£建筑用光伏构件通用技术要求8JGjT492的要求.，6.1.4 1.4多晶睢组件和单晶硅组件的平均光电转换效率分别不低于17%和19.6%.多晶硅、单晶硅和薄膜电池组件自运行之11起，一年内衰M率分别不应高于25%、3%和5%,之后年年衰减不应高于0.7%：宜选用单品硅羽件，6.1.5 光伏组件应配套提供接线盒,应密封防水.散热性好并连接牢固,引线极性标记准礴、明显.防护等级不低于IP65.满足不少于25年室外使用的要求.7. 2方阵设计6.2.1光伏方阵采用固定式布置时，Ai佳帧角应结合项日当地笠年月平均辎照度、注射分业描照吱、散射分域辎照度、风速、雨水、枳雪等气候条件进行设计，井应湎足排水坡度要求。6.2.2光伏方阵安装方位角宜采用正向方向.光伏方阵各排、列的布置间距应保证每天9:（XKI5：（K）（当地出太阳时）时段内前、后、左、右互不遮挡。6.2.3光伏方阵应围地方道路水平距离2m以上距离.，注I根期已建工程经验和现场情况湖直，地方道路上通行的农机4郊装战超皆殁小于15m.为保W地方道路通行年辆不影响光伏系统出价.本条提出光伏方肉应离地方地路水平如离2m以上施离的梗定.6.2.4光伏方阵内光伏纲件的最低点用地面的距离不宜低于0.3m,并应考虑以卜因素：a）当地的最大积剪深度：b）当地的洪水水位；C）植被褊度.6.2.5光伏系统中接入同一光伏组件串的各光伏组件的电性能参数宜保持一致.接入同一最大功率跟踪I可路的光伏组件小的电压、组件朝向、安袋倾向宜保持一致.6.2.6光伏方阵呆佳忸角宜使光伏方阵的倾斜面上受到的全洋辐照M最大。光伏组件做斜面上的总辐射盘为倾斜面上的直接辐射盘、散射辐射fit及地面反射辐射量之和,总相射量可利用下列公式计算.并选择最佳倾角.省内主要地区最住领先也可参考附录A.H1=Hb1.(三)+H1.1.t(三)+H11(三)(I)Hbt=H1.1.XRb(2)H=Hj(Hb+0.5(I-XI-KosS)JH1=0.5PH(I-CosS)(4)COSGP-S）cos6sinhs'+捻hs'sin（-S）s1.ncoscossinhs+ghssinsin（5）式中：H水平面上总辅射量,为水平面上的内接辐射量与散射箱射业之和;Ho大气层外水平面上太阳幅射出：Hb水平面上太阳口接辎射信：Hm一做料面上太阳也接幅射脸Hd水平面上散射翻射吊：倾斜面上太阳散射辐射跳；铀斜面上地面反射辐射量:Ht倾斜面上的总辐射吊:，为陋斜面上的直接辎射求、故射辐射玳以及地面反射辎射依之和；h$一水平面上的日落时角；hs,Mi斜面上的日落时角：Rb一帧斜面与水平面上口接辐射量的比值：S恸斜面的角度：当地的纬度：一太阳的赤玮角度；P-地面反射率,可取P=O2.6.2.7对于有特殊要求或土地成本较而的分布式光伏系统,可根据实际需要,经技术经济比较后确定光伏方阵的设计做角和阵列行距。6.2.8同一光伏方阵内的光伏组件陶在同一倾斜面内光伏组件假斜角度偏差允许范困为±1°，同一光伏方阵内，组件间的间隔距离不小于20mm,相邻光伏组件间的边缘高差不大于2mm,同组光伏祖件间的边缘尚差不大于5mm,6. 2.9边坡光伏方阵边嫁与高速公路土路村外边缘沿坡面的直线距禹不小于1.5m：边坡光伏纵向相辐组件阵列间应设置宽度不小于Im的检修通道：边坡横向每隔两推组件设置条淮护通道，通道宽度应不小于0.5m。7电气设计7.1 电堞7.1.1 分布式光伏发电系统用电揽的选择与敷设.应符合电力工程电畿设计燃蔺GB50217的规定.7.1.2 光伏组件与组中汇流箱、光伏组件与组半逆变器之间的电缆宜采用小芯电缆，电缆应符合NB/T42073的规定，光伏祖半、光伏子方阵和光伏方阵的电缆规格应根据相应线路此小额定电流、践路过电流保护值以及线路预期故障电流来的定，取最大电流值确定电缆线径.7.1.3 当采用1.5f1.()V电压系统时，电缆的维缘性、护套以度、椭圆度、绝缘电阻，热廷伸,耐盐缪、烟雾、成束燃烧试验的差异，应通过150OV电缆和关测试要求，7.1.4 集中敷设于沟遒、槽盒中的电统直选用C类阻燃电斑，进入建筑内部的电烦应不低于原有建筑对电缴防火等级的要求.7.1.5 光伏组件前后排组申的线缆应穿管保护或沿析架敷设，光伏组件之间及祖事与;1：流箱之间的电费应有固定指旗和防1«措施。7.1.6 电线桥架结构应满足强度、刚度及稳定性要求,旦应符合GB50217的规定.7.1.7 控制电缆或通讯电缆不定与电力电缆敷设在同一电缆沟内，当无法避免时，应各J1.一儡，宜采用防火槽盒或防火隔板进行分隔，7.1.8 电缆及穿线管在穿越防火分区、楼板、墙体的洞1.1.等处应采取防火封堵.7. 2汇流箱7. 2.1光伏内流汇流箱应湎足光伏发电站汇流箱检测技术规程:，GB"34933和光伏发电站汇流箱技术要求3GBT34936的要求,直流开关应为光伏专用直流开关.7. 2.2汇流箱应依据型式、绝除水平、电压、温升、防护等级、输入输出回路数、输入输出额定电流等技术条件进行选择。7. 2.3汇流箱应具有低残压、低残流的甫电防护能力.宜采用对接地电阻值不来制,且防护性能好的隔离式防雷接地汇流装置.7 .2.4汇流箱的输入回路口具有防逆流及过流保护，对于多级汇流光伏发电系统，只需一级具有防逆流保护.8 .2.5汇流箱断路器应按短路电流1.25倍设计选型，室外汇流箱应有防腐、防镑、防矮晒等措瓯防水等级不低于IP65,7. 2.6汇流箱应具有组小电流检测功能并可进行遥信监控.7. 3逆变器7. 3.1需逑公路分布式光伏系统逆变涔应根据并网电压选择加率式逆变器或箱式逆变一体机.逆变器总额定容量应综合考虑光伏方阵的装机容量、安装类型、场地条件、太阳旎资源、光伏方阵至逆变器的各项损耗等因素后确定.7. 3.2高逑公路分布式光伏系统逆变器应具备频率异常耐受能力、而低电压穿越能力、系统异常电压耐受能力、防孤岛效应保护能力等功能,必要时选用具备组串智能分断功旎的逆变潴.所选用并网逆变器技术要求应符合GB,T37408或NBJT32004的规定，其中微型逆变器技术要求应符合4光伏并网微型逆变器技术规范3NB,T42I42的规定.7. 3.2逆变器具备频率、电压异常、过流与知路保护等功能，低于20%额定电压，0.2秒闭钺发电，检有H05%额定电压时自动并网功能.7. 3.3逆变器的最大输入功率宜为光伏方阵功率的0.81.倍。逆变器的数m应根据实际安装条件、光伏系统装机容地以及单台并网逆变器额定容量，并结合逆变器允许接入的电流、电压值来确定,超配系数不宜大于1.7.逆变渊最大电流输入功率应符合公式（6）规定.式中：SmV逆变器域大直流输入功率（W）；SpSv组件标称功率W：KrK2,Kt1.一招配系数，不宜大于1.7,7. 3.4逆变器在怆出功率大于50%时的功率因素不小于0.98,在输出功率2O%-5O%I1接时的功率因素不小于0.95：总波形畸变率小于3%：直流分量小于05%：具有防孤岛效应功能。当电网断电时，逆变器能迅速监测孤岛现象立即阍开与电刈的连接.7. 3.5逆变器中国和权效率应满足：带隔质变压器型不低96%,不带隔恩变压器型不低于98%,7. 3.6隔离变压器的选择应符合下列规定：a）应符合逆变零黝比额定功率和接入电压等级的要求：b）隔离变压器的容最应与逆变器输出颔定功率相匹相，且不宜小于逆变器输出额定功率；c）隔离变压器电网侧接线组别及接地方式应与接入电网相国配:d）宜选用低损耗、低谐波的隔高变压器：e）当变压器为外部隔离变压器时，应无其他设徐与逆变器连接到同一代圈，7. 3.7逆变潺的通风及空气调节应符合下列要求：a）室外安袋时，宜背阴放置或增加连阴措施：b）逆变器的环境海度应控制在设法允许范围内；C）逆变器安装室内的有通风设施，确保逆变器产生的废热能排点设备：d）出风口的朝向根据当地主导风向确定；e）进出风口应有防尘,防雨,防植物飞絮等措施.7. 3.8应结合光伏方阵排布、电缆用Jk线损、箱式变电站布置方案、外线接入方案等确定逆变器安袋位汽，且不应对光伏组件形成光线遮挡。7. 3.9边坡光伏采用壁挂方式相逆变湍安奘于坡脚位置时,逆变器与地面的垂直扣离不小于1m.壁挂基础外沿与排水沟净距不小于0.5m,逆变潺安装位置不应破坏原排水系统.7. 3.10应在逆变器明展位置设祝防触电警示标识，7. 4储能设备7. 4.1可根据需求选配储能奘置.储能袋跣容最应根据系统参数与用户霜求确定，并应符合向负数提供持续、植定电力的要求，7. 4.2储能装置的谛能电池宜根据储能效率、循环疥命、能理密度、功率密度、响应时间、环境适应能力、充放电效率、自放电率、深放电能力等技术条件进行选择.7. 4.3储能电池殂容量应根据负税功率、额定电压、工作电流、口平均用电时数、连续阴雨天数、储能电池的类型及其电气特性等参数确过。储能电池的总容量可按公式（7）计算：CD×F×P0CC=y2U×fa式中：Cc储能电池总容fit（kWh）:D最长无日照期间用电时数（三）:F储能电池放电效率的修IE系数，通常为1.05:Po负载功率（kW）：U储能电池的放电深度,迪雷为0508;Ka综合效率系数，包括储能电池的放电效率，控制器、逆变器以及交流回路的效率，通常为0.7-0.8.7.4.4储能电池宜根据储能效率、循环寿命、能以密度、功率密度、响应时间、环境适应能力、技术条件等因素选择，并应符合下列规定：U）直选用循环寿命长、充放电效率高、自放电小等性能优越的储能电池：b）宜选用大容量单体储能电池.履少并联数：储能电池率并联使用时,应由同型号、同容址、同制造厂的产品组成，并应具有一致性；。储能系统应具有电池管理系统。宜具有在线识别电池组落后单体、判断储能电池整体性能、充放电管理等功能：d）充放电控制器应具有短路保护、过负荷保护、过充（放）保护、欠（过）压保护、反向放电保护、极性反接保护及防雷保护等功能，必要时应具备温度补偿、数据采集和通信功能；C）充放电控制器应符合电检兼容性要求.7.4.5储能装置充放电控制器应依据里式、额定电压、额定电流、输入功率、温开、防护等级、输入输出回路数、充放电电压、保护功能等技术条件进行选择，7.4.6储能装置充放电控制潜应按环境温度.相对湿度'海拔高度、地震累度等使用环境条件进行校验.7.4,7储能装置充放电控制器应具有短路保护、过鱼荷保护、苻电池过充（放）保护、欠（过）压保护及防雨保护功能.必要时应具符温度补偿、数据采集和通信功旎.7.5防雷与接地7.5.1光伏方阵场地内应设双接地网，接地网除应采用人工接地极外，还应充分利用支架基础的金谒构件.7.5.2光伏方阵接地应连续、可靠,接地电阻应满足GB"）797的规定.7.5.3光伏阵列正常不带电的电气设符金属外壳与金属结构均应可粘接地,包括太阳能电池支架、电池边柢、电统桥架'逆变涔.逆变器支架、光伏车棚钢结构等.光伏组件基础接地电阻经实测应不大于4Q.7.5.4光伏组件金屈边框应与金用支架进行可靠的电气连接，J1.单个金属支架应至少在两端接地.当采用非金属支架时，光伏俎件金眼边框应使用引下我与接地网J1.接连接，7.5.5地面光伏系统的金属支架应与主接地网可连接：屋顶光伏系统的金属支架应与建筑物接地系统可重连接或单独设段接地，7.5.6对于室外布汽的箱式逆变器和变压器等设备，宜充分利用其箱体金属外壳时设备进行雷电防护;当采用非金属箱体时，应设置接闪器对设备进行防护。7 .5.7践路防雷应保证光伏发电系统在流恻的正负极均悬至、不接地，逆变器和交流鼠电柜内应设置浪涌保护器防止留电引起的线路过电压。8 接入设计8.1 并网要求8.1. 1高速公路分布式光伏系统接入电网应满足GB.T29319的有关规定.8.1.2 高速公路分布式光伏系统接入电网的电压等级应根据光伏发电站的容收及电网的具体情况，经技术经济比较后确定,宜采用IokV及以下电网等级接入.8.1.3 岛速公路分布式光伏系统应具备与电力调度部门进行数据通信的能力,并网双方的通俗系统应符合电网安全经济运行对电力通信的要求.8.1.4 确定高速公路分布式光伏系统接入点位应充分考虑周边电网接入条件及要求，口接就近井网原则将分布式光伏发电系统与并网点建立快速通道.8.1.5 除发生电气故障或接收到来自电力调度部门的指令以外，分布式光伏系统同时切除的功率应在电网允许的最大功率变化率池用内.8.1.6 电压与无功网节应符合下列要求：a）应结合无功补偿类型和容房进行接入系统方案设计：b）光伏系统输出有助功率大于其额建功率的50%时，功率因数不应小于0.98（超前或滞后；输有功功率在20%50%时,功率因数不应小于0.95（超前或滞后）.8.2 电能质量与计量8.2.1分布式光伏发电系统应在并网点装设电能质址在线监测装置：接入用户网电网的光伏系统的电能质量监测装置应设置在关口计量点：电能质量数据应谛存一年以上.8.2.2根据分布式光伏系统的装机容;匕其电能计M应满足当地电网要求。8.2.3分布式光伏系统接入电网后引起电网公共连接点的谐波电纸眄变率以及向电网公共连接点注入的谐波电流应符合电能质量公用电网谐波RGB/T14549的规定.8.2.4并网光伏系统应与电网同步运行，频率允许偏养为i05Hz,并向光伏系统的输出应有较低的i?i波和电流畸变.总谐波电流应小于功率调节器输出的5%.8.2.5分布式光伏系统接入电网后,公共连接点的电压应符合电能质后供电电压偏祭3GB,T12325的规定；公共连接点处的电压波动和闪变应符合£电能顺录电压波动和闪变小GB,，T12326的规定，8.2.6分布式光伏系统并网运行时,公共连接点三相电压不平衡度应符合电能质量三相电压不平衡3GBT15543的规定IOkV及以下三相公共连接点电乐偏差为标称电纸的士7%。8.2.7分布式光伏系统并网运行时，向电网馈送的口流电流分业最大不应超过其交流额定值的0.5%,8.2.8电能计录装置应符合现行行业标准£电能计量装置技术管理规程D1.T448和彳电测网及电能计,装置设计技术规程D1./T5137的规定：计量表应具有计量正向有功电量、反向有功电量、四象限无功电St的功能.8.2.9光伏系统的电气设备布置应符合带电设备的安全防护距离要求，并配备必要的隔离防护措施和防止误操作措施。8.2.10光伏系统对电因应设置短路保护.当电网短路时,逆变器的过电流应不大干额定电流的1.5倍.并应在0.2秒内将光伏系统与电网断开.8. 2.11并网接口设备的防浪涌能力应符合胃低压电涌保护器(SPD)第I1.部分：低压电源系统的电涌保护器性能要求和试心力;法KGB18802.11的烧定.直流俯的防浪涌能力成符合低压电涌保护器第31部分：用于光伏系统的电涌保护器性能要求和试验方法GB.T18802.31的规定，9环境与景观设计8.1 高速公路分布式光伏系统项目对所在地环境空气的影响应符合f环境空气质量标准GB3095的规定”8.2 高速公路分布式光伏系统对周围环境的吸滞影响应符合声环境质量标准3GB3096的规定.8.3 高速公路分布式光伏系统的应具有防喔系统，应首先确定声源,如逆变者等，并对声海进行控制，优先选择低噪声的设备.8.4 高速公路分布式光伏系统光伏组件阵列不应造成周用环境光污染，否则应采取调整角度或选用低反射比组件等措施.9. 5尚速公路分布式光伏发电系统设计时应充分评估植被成坏对边坡等抗冲刷能力的影响，应考虑排水及抗冲刷要求。10. 6包工结束后,除基的和道路外,其他地方宜恢发原有植被.对施工过程中形成的控制地税应进行整治.11. 应结合高速公路绿化景观要求,统葬分布式光伏发电系统的整体布置与规划，宜专列费用于光伏系统建设的化与毋观提升.12. 8光伏组件南(K近地端宜栽种低矮解木，且应满足2-2.5倍树冠高度投影范围不影响临近光伏组件的要求：北恻远地端加密种植高大乔木遮挡光伏殂件基础以提高整体美观性：光伏组件下方良种抗喜阴依物。注I南侧近地端直段和低短灌木的种类可选取红叶公柚.月季.海棠.木棉.紫汽等I北IWii地端种楣的四上乔木可送取女血，心松.击松、ffi,水杉等I光伏制件下方种植并阴Ki物可选取麦冬.沿阶草.花叶络石，青检草Ef.附录安徽省主要地区最佳倾角参考值(资料性冏录)衣A.I安激省主要庖区最佳倾角参考值嫡号市名玮度(N)经度(E)最佳帧角(°>1合肥31.8117.2262芜湖31.4118.4243蚌埠32.9117.4284准南32.6117275B鞍山31.7118.5246准北33.96116.8287铜陵30.9117.8238安庆30.5117.1229黄山29.7118.322IO阜阳32.9115.826I1.宿州33.61172812滁州32.3118.32613六安31.7H6.52414宣城30.9118.82315池州30.7117.52316本州33.8115.827
