水运工程塑料排水板应用技术规程JTS-T 206-1-2023.docx

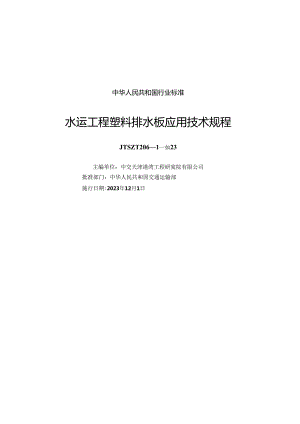

中华人民共和国行业标准水运工程塑料排水板应用技术规程JTSZT2061一如23主编单位：中交天津港湾工程研窕院有限公司批准部门：中华人民共和国交通运输部施行日期:2023年12月1日人传/根公司交通运输部关于发布水运工程塑料排水板应用技术规程的公告2023年第52号现发布水运工程塑料排水板应用技术规程(以下简称£规程),£规程为水运工程建设推荐性行业标准，标准代码为JTS"20612023.自2023年12月1日起施行。£水运工程?8料排水板应用技术规程(JTS206-1-2009)同时废止.规程3由交通运输部水运局负货管理和解耗,实施过程中具体使用问题的咨询,由主编单位中交天滓港湾工程研究院有限公司答史。名规程3文本可在交通运摘部政府网站水路运输建设综合管理信息系统“水运工程行业标准”号栏(mwiis.nKX特此公告。中华人民共和国交通运，部2023年10月11日修订说明本规程是根据“交通运输部办公厅关于卜达2020年度水运工程标准编制计划的通知”的要求，由交通运输部水运局组织有关单位，在名水运工程塑料排水板应用技术规程(JTS2061-2009)的基础上，结合我国水运工程建设发展的现状，总结近年来第料排水板在我国水运工程中的应用经验，借篓国内外塑料排水板应用的相关技术和标准,经深入调杳研究、广泛征求意见，不断修改完善修订而成.G水运工程塑料排水板应用技术规程(JTS206120W)自发布实施以来，对推动第料排水板在水运工程中的应用发展、降低建设成本和保障水运工程建设质址等发挥了IR要作用.随着我国水运工程建设的不断发展，塑料排水板的应用更图不断扩大，应用水平不断提高，为更好地适应我国水运工程地基加固的需要，交通运输部水运局组织有关单位对6水运工程塑料排水板应用技术规程(JTS20612009)进行了修订。本规程共分6章2个附录,并附条文说明,主要包括工程设计、工程施工和质量控制等内容“本次修订的主要内容有：1 .原第3章塑料排水板修改为基本规定，对理科排水板应用设计、施工和材料的一般规定提出耍求，增加了设计应提出的施工期量检测要求：2 .第4章工程设计，原第4.2节改为第4.1节，“水平排水垫层的设计”修改为“水平排水设计”，增加了碎石垫层的要求，对源膜等效孔径要求和溶透系数瓦瞪条件进行了修订：3 .第5章工程施工，5.I.1节将原5.1.2节“塑料排水板掩工前应编制施工组织设计”修改为“塑料排水板施工前应编制专项施匚方案,必要时应进行典型施工”；5.1.3节水上施工准备工作,“GPS定位”修改为“卫星定位”，增加了“(6)设置安全警示标志”和“(7)进行水下地形测量”要求：5.1.6节增加了搭接结构形式要求;5.1.8节.增加了塑料排水板应满足工艺要求的外露长度：5.1.9节、5.1.板节和5.2.5节为新增要求;原5.4.5节内容删除：原5.4.6节调整到5.1.11节，并修改内容为“斜坡上打设塑料排水板宜根据工程经验采取保障垂直度和水平定位精度的措施”。4 .增加第6章质量控制，对材料和施工过程质量控制提出要求：5 .阳除原附录A,相应内容纳入第4章：6 .删除原附录B。本规程的主编单位为中交天津港湾工程研究院有限公司，参编单位为中交笫一航务工程局有限公司、天津港湾工程质量检测中心有限公司、中交第一航务工程勘察设计院有限公司、中交四航工程研究院有限公司和天津大学。本规程编写人员分工如卜Z1总则：刘爱民2术语：叶国良宫云增3基本规定：朱耀庭郑爱荣李立新4工程设计：别社安刘爱民谢善文刘文彬5工程施工：宫云增刘亚平刘文彬李立新6质量控制：喻志发主妫郑爱荣朱耀庭附录A:宫云增刘亚平附录B:郑爱荣本规程于2022年11月29日通过部审,2023年10月11日发布，自20本年程月1日起施行。本规程由交通运输部水运局负贡管理和解择。各有关单位在执行过程中发现的问题和意见，请及时函告交通运输部水运局（地址：北京市建国门内大街I1.号，交通运输部水运局技术管理处，邮政编码：100736和本规程管理组（地址：天津市河西区大沽南路1002号，中交天津港湾工程研究院有限公司，邮政编码：300222,电话：022-28343603）,以便再修订时参考。关于发布水运工程塑料排水板应用技术规程(JTS20612009)的公告2009年第31号现发布d水运工程塑料排水板应用技术规程.本规程为强制性行业标准，编号为JTS20612009,自2009年11月1日起施行。塑料排水板施工规程(JTJ/T256-96)同时废止。本标准由我部组织中交天津港湾工程研究院有限公司等单位编制完成，由我部水运局负费管理和解释,由人民交通出版社H1.版发行。特此公告。中华人民共和国交通垢粕部-100九年八月九日休源:程塑I油冰物物技术规樱UIS206-1-2009)修11嬲水运工程塑料排水板应用技术规程(JTS20612009)修订说明本规程是在塑料排水板施工规程(JTJ/T25696)的基础上，总结我国近年来水运工程望料排水板应用的成功经验，借鉴国内外塑料排水板应用的相关技术和标准，经深入调查研究和广泛征求意见，并结合我国水运工程建设发展的实际修订而成。主要包括塑料排水板在水运工程地基加固中的设计和施工等内容。本规程的主编单位为中交天津港湾工程研究院有限公司，参加单位为中交第一航务工程局有限公司和中交第一航务工程勘察设计院有限公司。6塑料排水板施工规程(JTrr25696)自发布实施以来，对推动塑料排水板在水运工程中的应用发展，降低建设成木，保障水运工程建设质量等方面发挥了重要作用。随着我国水运工程建设事业的不断发展，塑料排水板的应用范囹不断扩大，应用水平不断提高，原规程中的部分内容已不能适应我国水运工程地基加固的需要。为此，交通部水运司组织中交天津港湾工程研究院有限公司等单位对£塑料排水板施工规程B(JTJ“25696)进行修订。本规程共分5章和4个附录，并附条文说明。本规程编写人员分工如下：1总则：张敬2术语：张敬孙万禾3鳖料排水板：朱耀庭刘爱民苗中海4工程设计：苗中海刘爱民孙万禾谢善文5工程施工：刘亚平苗中海宫云增刘玉民附录A:朱耀庭刘爱民附录B:朱耀庭附录C:宫云增刘玉民陈允进附录D:苗中海孙万禾本规程于2009年2月13日通过部审，20Q9年8月9日发布,自20本年程月1日起实施。本规程由交通运输部水运局负送管理和解译，请各有关单位在执行过程中，将发现的问题和意见及时函告交通运输部水运局(地址：北京巾建国门内大街U号，交通运输部水运局技术管理处，邮政编码：100736)和本规程管理组(地址：天津市河西区大沽南路1002号，中交天津港湾工程研究院有限公司，邮政编码：500222),以便再修订时参考。目次1 11(1)2 糕(2)3 三S½(3)4 工设计(4)4.1 水平排水设计(4)4.2 塑料排水板的布设(4)4.3 应力固结度计算(5)4.4 沉降量计算(8)5工SitE(9)5.1 一般规定(9)5.2 施工设备(IO)5.3 陆上施工(IO)5.4 水上施工(11)6质量控IM(12)6.1 材料(12)6.2 施工过程控制(13)附录A检工记录表(15)附录B本规程用词说明(17)引用18)附to说明栩健阳弹位、弱W位、主要起草人、主要审查人、总校人5Jft名单(19)水运工程暨料排水板应用技柳程Cns201-2009)主编单位、m位、主期人名单(20)条文说明(21)1总贝U1.0.1为有效控制工程质量，统一水运工程塑料排水板应用的技术要求，制定本规程。1.0.2本规程适用于塑料排水板在水运工程地基加固中的设计、施工与质垃控制。1.0.3塑料排水板在水运工程地基加固中的设计、施匚与质量控制除应符合本规程规定外，尚应符合国家现行有关标准的规定。*A.0.工程名检：日期施工单位天气区域设计深院(n)潮位G)水深打设深度(In)Ifi直度(以百分K)jI-ai偏主(in)同带长慢01)外露长度(«!)外观备注本贝合计根数技术负也人审核监理IA引用标准名录1.d水运工程十工合成材料试验规程(JTS/T245)附加说明本规程主编单位、参编单位、主要起草人、主要审查人、总校人员和管理组人员名单主编单位：中交天津港湾工程研究院有限公司参编单位：中交第航务工程局有限公司天津港湾工程质量检测中心有限公司中交第一航务工程勘察设计院有限公司中交四航工程研究院有限公司天津大学主要起草人：刘爱民（中交天滓港湾工程研究院布限公司）郑爱荣（中交天津港湾工程研究院有限公司）叶国良（中交第一航务工程局有限公司）（以下按姓氏考画为序）王娟（中交四航工程研究院有限公司）朱耀庭（中交天津港湾工程研究院有限公司）刘文彬（中交天津港湾工程研究院有限公司）刘亚平（中交第一航务工程局有限公司）李立新（中交天津港湾工程研究院有限公司）别社安（天津大学）宫云增（中交第i航务工程局有限公司）喻志发（天津港湾工程质量检测中心有限公司）谢善文（中交第一航务工程勘察设计院有限公司）主要审查人：姜明宝（以下按姓氏笔画为序）例伯强、左大伟、卢友兵、吴锋、陈允进、林佑高、俞元洪、徐全德、阚卫明总校人员：李雪莲、秦川、李荣庆、三方、檀会春、俞元洪、陈允进、卢友兵、刘爱民、郑爱荣、梁爱华、叶国良、喻志发、别社安、谢善文、王嫡管理组人员：文展民（中交天津港湾工程研究院有限公司）郑爱荣（中交天津港湾工程研窕院有限公司）喻志发（天津港湾工程质量检测中心有限公司）水运工程塑料排水板应用技术规程(JTS20612009)主编单位、参加单位、主要起草人名单主编单位：中交天津港湾工程研究院有限公司参加单位：中交第一航务工程局有限公司中交第航务工程勘察设计院有限公司主要起草人：张敬、苗中海、刘亚平(以下按姓氏笔画为序)孙万禾、力压民、刘爱民、朱耀庭、陈允进、宫云增、谢善文中华人民共和国行业标准水运工程塑料排水板应用技术规程JTSfT206-12023条文说明次二二三二二二目二二二二二一二(25(26(26(26(26(27(27(27(27(2828)(293基本规定4工程设计4.1 水平排水设计.4.2 塑料排水板的布设4.3 应力固结度计算5aMi5.1 一般规定5.2 施工设备5.3 陆上施工5.4 水上施工6度或控制6.1 材料6.2 施工过程控制.3基本规定3.0.2为便于网时检验塑料排水板的打设深度，本条推荐使用具有测深功能的塑料排水板.目前常用的测深装置一般有金属导线和外标刻度两种形式.3.0.3塑料排水板的质地证明文件包括出厂合格证和厂家的技术性能测试报告等资料。4工程设计4.1 水平排水设计4.1.3 砂垫层首选材料是中砂或粗砂，其排水效果最好。在中砂、粗砂资源缺乏的地区，也有采用粉细砂、粉砂等作为水平排水垫层的成功工程实例。如长江口深水航道建设二期工程中采用水洗黏性土粒后的粉细砂作为水平排水垫层，取得了较好的加固效果。4.1.4 采用碎石排水垫层时，施工中软黏土易进入碎石垫层影响排水效果，碎石垫层下铺设一层无纺土工布可以阻隔软粘土进入垫层。4.1.5 原规程中推荐了塑料盲沟，鉴于其价格较贵,工程实际应用少，本次修订时取消了这种水平排水垫层。4.1.6 QK运工程地基设计规范(JTS1472017)中规定水平排水砂垫层用度不宜小于0.4m,国内水运工程中很多真空预压和真空联合堆载预压采用0.4m厚度的水平排水砂垫层也取得了良好的加固效果。水下砂被厚度是根据长江口的施工经验确定的。4.2 鱼料排水板的布设4.2.3 表4.2.1将QK运工程塑料排水板应用技术规程CJTS206-1-2009)附录A中的表AOJ和附录B中表B24合成一个表，并将滤膜等效孔径由原来的(0.075mm修改为O.O5mmO.I2mm.根据近些的工程实践，采用比较大的流膜等效孔径塑料排水板，吹填土的加固效果更有保证，即使吹填土的细颗粒透过滤膜进入到排水板内部，也会被真空泵抽走，不会影响工程质量。渗透系数试验前浸泡试样的目的是让试样饱和，同时为了与水运工程土工合成材料试验规程(JTS/T2452023)的规定一致，将表4.2.1中港膜渗透系数的试验条件由浸泡24h修改为浸泡至试样饱和且时间不少F12h.423工程经验表明，塑料排水板间距一般在0.7m1.5m范超内选取，间距越小，固结越快，工程造价一般来说也越高。有资料显示，当塑料排水板间距小于07m时，塑料排水板的涂抹效应对固结效果有影响，大于1.5m加固时间较长。4.3 应力固结度计售竖向平均应力固结度和径向平均应力固结度均指总应力固结度，因此本节中相关名词均修改为竖向平均总应力固结度和径向平均总应力固结度。5工程施工5.1 一般规定5.1.4 塑料排水板打设时出现的扪结、断裂和淀膜破损等现象公严重影响排水效果，萩至造成“死井”，闪此本条规定施工过程中塑料拷水板不应出现扭结、断裂和泌膜破损。5.1.5 理论和现场经验都表明,接长板的通水量会有所降低,因此,本条规定所打设的塑科排水板宜为整板。考虑到工程施工的实际情况，在严格控制接板质量的前提K允许使用少量只有一个接头的接长板.相邻板不允许出现接长板是从加固效果的均匀性出发而规定的.5.1.6 塑料排水板的接头处理一般按照工程经验进行操作，本条对接头结构进行了规定，并绘制了接头结构示意图，5.1.8 塑料排水板的外露段有三个作用，一是防止塑料排水板在孔内下沉至砂垫层以K二是便于检杳打设数量与间距，三是满足工艺连接需要。5.1.11 在坡度较大的斜坡打设整料排水板，套管入泥卜沉时可能出现向坡脚方向滑动的趋势，因此需要根据工程经验采取保障垂直度和水平定位精度的措施，例如适当偏向坡顶方向定位套管。5.2 凝工设备5.2.1 案料排水板打设设备动力形式包括振动式和静压式，我国塑料排水板打设设备动力形式采用振动式的较多，其优点是打设能力较强，可以顺利通过表面垫层及地基中的硬层，但在涉及边坡梢定等振动敏感区段对地柒土的扰动较大，因此不推荐采用振动式。5.3 陪上施工5.3.7打设塑料排水板时在垫层或硬壳层中形成的孔洞有三种危害，一是如果在塑料排水板与举层间混入黏性土，会隔断梁料排水板与排水整层的联系，影响排水效果，甚至使该井成为“死井”；二是孔洞的存在影响地基表层的加固质拉：三是真空做压抽气时公将密封膜吸入孔洞.造成密封膜拉裂。因此，在施工作业区段脸收前要逐根清理塑料排水板孔洞,并及时用垫层材料回填密实。5.4 水上施工5.4.1 打设船定位的方法有GNSS系统定位、全站仪定位和经纬仪交会法定位等”5.4.2 水上打设船定位偏差是影响板位的重要因素，需要严格控制。6质量控制6.1 材料6.1.2 近几年来的实践表明，采用原生料芯板的塑料排水板的施工质量控制以及在地基中发挥的作用明显优于再生料的塑料排水板，已有不少建设单位明确要求在工程中采用原生料塑料持水板“对于有6个月以上排水要求的塑料排水板，芯板不能使用再生料，对于少于6个月排水要求的工程，可以根据当地的土堞、地下水等实际情况，在确定不会对排水效果和环境造成影晌的条件下可以使用再生料芯板。工程实践表明，采用聚丙烯再生料生产的塑料排水板,工程质量无法得到保障。有的工程有特殊要求，如水土具有腐蚀性，且要求塑料排水板具有长期排水效果，需要采用抗腐蚀性塑料排水板：如要求工程施工结束后排水板排水效果失效，则需耍采用可降解排水板。6.1.7 对于压缩性较大的软土地基，在排水固结加固过程中，由于沉降过大易出现塑料排水板弯折、断裂的现象，排水效果也会大幅降低，因此规定必要时对塑料排水板的抗浮折性、压曲强度和发合体的弯曲通水量进行检测。6.1.8 缈料排水板的抗老化性能比较差,因此，那利排水板白生产至打设的储存期最好控制在3个月以内，超过6个月的塑料IIF水板需要上次校验，以确定是否可川.，6.1.9 我国塑料排水板宽度一般为IoCin,笑合体抗拉强度试样宽度等于试样宽度，因此单位一般采用kN”Oem，,随若塑料排水板新产品的出现，出现了小于Ioan的窄板和大于IoCm的宽板，由于复合体抗拉强度总位N1.Ocm无相关定义，在艰位使用过程中出现了很多歧义。本次规程修订中，结合国内外的使用习惯与相关规定，规定塞料排水板史合体抗拉强度单位可以选择kN/m、kN1()cm和kN,板宽三种，并对每种单位对应的抗拉强度取值进行了规定。6.1.12 本条排水砂垫层的指标沿用6水运工程塑料排水板应用技术规程(JTS206-1-2009)和水运工程地基设计规范(JTS147-2007)中的规定：对于排水碎石垫层，为了保证排水效果，其渗透系数的取值参考了排水砂垫层的指标。砂料中的含泥量是指公称粒径不大于0.075mm的颗粒质量占砂料总质量的百分比。6.1.14 现行行业标准中没有规定软管的抽检批次数量，编写组调研了天津、连云港、大连等地多个工程项H,设计单位一般按1万m20万m为一批次进行控制，范围太大，本规程综合考虑后定为2万m。软式透水管在地基加固过程中要保持透水功能，不能出现大的变形，如果“瘪管”，势必影响排水效果，因此本规程要求对软式透水管的环刚度、麻平试验、透水面积和滤布的渗透系数进行检测。6.2也拄制6.2.7 本条所指的特殊位置包括密封沟、场区边界等。在密封沟位置.的塑料排水板，埋入水平排水垫层一般不少于0.2m。6.2.8 施工过程中一般采用以下措施对塑料排水板的回带长度和回带率进行控制：（D选用适应不同土层的管靴材质或装宜：（2）土质较弱时，施打深度到达较便土层：控制施打垂直度：（4）套管与管靴衔接适当，避免错缝，防止淤泥进入：冲洗套管：（6）当套管打到设计深度稍加停留后，再将其缓慢匀速提升。6.29.1施工过程中，要实时观察套管的垂直度，一般采用在套管机架两侧挂垂线并在垂线下端挂有注明最大偏差范困的水平标尺的方法观察施打垂直度.
