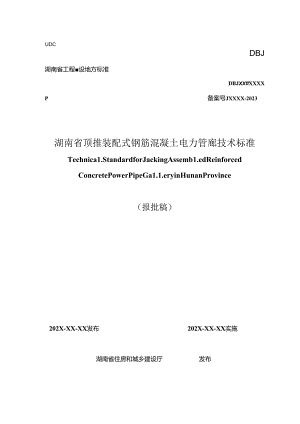

UDCDBJ湖南省工程设地方标准DBJXXfIXXXXP备案号JXXXX-2023湖南省顶推装配式钢筋混凝土电力管廊技术标准Technica1.StandardforJackingAssemb1.edReinforcedConcretePowerPipeGa1.1.eryinHunanProvince（报批稿）202X-XX-XX发布202X-XX-XX实施湖南省住房和城乡建设厅发布湖南省工程建设地方标准湖南省顶推装配式钢筋混凝土电力管廊技术标准Technica1.StandardforJackingAssemb1.edReinforcedConcretePowerPipeGa1.1.eryinHunanProvinceDBJ/TXXX-202X主编单位：国网湖南省电力有限公司长沙供电分公司中南林业科技大学批准部门：湖南省住房和城乡建设厅施行日期：202X年XX月XX日中国电力出版社20xx北京-.-A-刖三本标准是根据湖向省住房和城乡建设厅的要求.由国网淘南省电力有限公司长沙供电分公司、中南林业科技大学会同有关单位在标准城市粽合管棉工程技术规范3（GB50838>,电力电税隧道设计Mt程（DI.T5484）等文件的些础上共同编写而成的.木标准在编制过程中，编制加经广泛调宜研究，认式总结工程实践经蛤，参考相关国内外先进标准进行编制.本标准不涉及任何专利.本标准共分9取和12个甜录.主要内容包柘：1.总则：2.术语：3.基本规定：4.规划、勘察与设计：5.结构与防排水设计：6.管制附网设施设计：7.管节预制、储运与的工：8.施工监测与环境保护I9.质量检验与验收.本标准由湖南有住房和城乡建设厅负责管理，由固陷湖南省电力有限公司长沙供电分公司、中南林业科技大学负或耳体技术内容的解择.在本标准执行过程中，请各单位注意总出羟验，积累资料，随时将有关意见和建议反馈治国网湖南省电力方限公司长沙供电分公司（地址：长沙市天心区白沙路443号：邮编：410000：联系电话：0731-85912120）:中南休业科技大学（地址t长沙市翊山南路498号：邮编r410004s联系电话r0731-85623096）,以供今后修订时卷考,主编豹位：国网湖雨省电力有限公司长沙供电分公司中南林业科技大学参编到位：湖湖经研电力设计有限公司中铁建电气化局集团第四工程有限公司南方电网数字电网研究院百限公司通号建设集团有限公司湖南建伟通机械科技存限公司湖南东方红建设集团有限公司长沙W前涵管有限公司主要起草人：陈府华、职忠球'杨力帆、张新胜、罗水波周解、谢心灵、刘迎军'常学武、李学杰，孙利民、沈晓案，陈寐华、吴戈、罗诗、青迅,黄永强，欧长红，陈一夫、罗仲达、戴建弑、谢江、贺建军、孙学砧、章博、灵沛霖主要审我人；巢亚锋、叶佳卓、黄勇祥、陈玉发、刘运思、王江茜、肖育斐12术语3基本镇定4短划、勘察与设计(«»(«(«»««(««»t442妙戈,(«»(«(«»««(«(««»t4'13(«»(«(«»««(«(«t*ft4'1'145空间设i1.*646制值】v1.*(«»(«(«»««(«t*ftb4«7节',十，5结构与防排水设计85.1 一段规定85.2 管也结构设计85.3 管出支架设计95.4 管焦防水、推水设计IO6管Jt附属设设计126.1 一敏规定126.2 遹14126.3 照明136. 4消防It6.5Ift控与班警系统I1.7节8（制、储运与茶工167. 1敏规定167.2 管Y预制167.3 管Y储运217.4 顶管转工228*工H,与环境保护358.1一段规定358. 2施工监测358. 3环境保护359前童检验与验收368.29. 2*i9S45C3610. 周笆的上质或控制3811. 4管馋功能性检5639附录A管鹿结构内力计算44附录B最大Iii1.宣度计算50附录C管节外型图及尺寸52附录1）JI管机的选型55附录E.工记录表56肘录FH管工程分项分部单位工程划分65W*G分M工程项收66附录H分第（子分部）工程法公睑收记录68附录I单位子单位）工程防竣工验收记录69附录JM承口式的筋混±管节质量检1.fci三录表74附录K«1承口式气晶混凝土管节外观质量检验记录表75附录1.外带戴试3示意图76本标准用词说明77标准性引用名录78条文说明»01总则.o.为煨莅及推装北式钢筋混凝土电力管廊的规划、勘察、设计、生产、施工、桧验及验收.特制定本标嘏1.0.2本标准适用于湖南地区新建35kV-5OOkV的顶推装配式钢筋混凝土电力管廊I：程.改建.扩建1：程参照本标准执行.1.0.3顶推装制式钢筋混凝上电力管视应遵循她划先行、适度超前、因地削宜和统密兼臧的原则,支持采用新理念、新科技、新设备、新材料、新工艺.1.0.4顶推装配式钢筋混凝七电力首视建设应考虑城市规划、海绵城市、装配式建筑、绿色建造、ft!康监测与管理等发展要求。1.0.5顶推装限式钢筋混；tt±电力管脱的设计、施工及验收除应符合本标准外,尚应符合国家及行业现行外关标准的规定.1.0.6本标准所提电力管就均指顶推式电力管棉.2术语2.0.1电力管胤powerpipeg<1.1.er)容纳电缆数显较多、有供安装和巡视的通道、全封闭型的地下管廊构筑物.2.0.2顶推法jackingmethod在工作井内依靠千斤顶和反力墙，将管节在土体中逐节顶进的施工工艺，2.0.3顶推力jackingforce推进整个管道系统和相关机械设备向前运动的作用力.2.0.4中继间re1.ayroom为诚小城大顶力而设置在项管管道间的续顶装置。2.0.5工作井startingshaft用顶推进工法施工时，从地面处直开挖至管道底部的辅助通道，也称为工作坑、登井等C2.0.6曲线顶管技术curvedpipejackingtechno1.ogy按照预先设计的曲率半径轴线顶进的施工技术。2.0.7装配式管节assemb1.edpipe工厂化生产Ffi制、现场顶推I：艺安装方式的管节.2.0.8电力管胤防水等级WaterprxxjfgradeGfPUWerpipega1.1.ery根据电力管廊所在地区的地质、水文等确定的防水级别要求。2.0.9内水压检验interna)wterpressureIZ对预制管节及接I进行整体渗透性出厂检验,以模拟检验其抗地下水渗透能力。2.0.10单口水压试验HydroMa1.icIcs1.管节卜井拼装后或顶进完成后.在管道接头的两道密财圈之间预用试压孔进行水压试验C2.0.11破活性检验a1.ka1.iactivitytest时胶凝村抖、集料中做活性成分的检验.2.0.12氯离子扩泯系数ch1.oridediffusioncoefficient就熟子在混凝土中扩散性的参数,用于检抬混凝上的宓实程度C2.0.13外压荷我externa1.pressureIrwd滴足管视结构安全、电缆安全运行目标，根据管行结构外部作用，经计徵后得到的等效试验荷载。3基本规定3.0.1顶推装配式钢筋混凝上电力管掘工程建设应以城市现划、市政管我规划为依据,满足城市新建、改建、扩建的电力需求.3.0.2顶推装配式钢筋混凝土电力管胤应具佑电缆安全运行售饕的消防、照明、监控与报警、通风，排水、标识、接地装置等设施，3.0.3顶推装配式钢筋混凝上首节设计应满足运输、吊装、顶推等多种因素制的的要求.特殊首节应专项设计.3.0.4顶推箱工应进行施工第织设计.达到规定危险等级的工程应城制专项的工方案.3.0.5管节应进行型式检取、出厂检验及现场验收.3.0.6工程所用的主要构闽件和原材料等产品应进行检验验收，合格后方可使用。3.0.7顶推施工应根据设计要求、工程特点及有关规定，对施工影响范国内的地衣沉降、邻近建（构筑物及地下管践进行监测.4规划、勘察与设计4.1 一般规定4.1.1 地下电力管廊安全等级应按管麻重要性划分.型要的电力管施的结构重要性系数不小于I.4.1.2 顶推装配式钠筋混凝土电力管制的环境类别应按现行规范混凝土结构设计Mt他，GB5030确定。4.1.3 顶推装配式钢筋混凝土电力管廊设计同依据电力管廊不同设计阶段的任务、目的和要求,针对电力管愿的特点和现模,确定搜集、调置葩砂资料的内容和范出,并进行调杳、测绘、勘探和试验.掂RK资料应齐全、准确,演足设计要求.4.1.4 向对结构在施工和使用的不同阶段的多种受力状况.分别进行结构分赢确定最不利的作用效Ti台.4.1.5 顶推装配式钠筋混凝土电力管网披大裂矮宽度限值应按照结构所处环境类别确定。4.1.6 结构分析所需的各种几何尺寸以及所采用的计算图形、边界条件、荷段的取的。组合、村料性能的计心指标、初始应力和变形状况等,应符合结构的实际工作状况,并应具有相应的结构保证措施,结构分析中所采用的各种筒化和近似假定,应修理论或试验的依据，或经工程实践验证,计飘结构的准隔程度应符合工程设计的要求，4.1.7 应根据结构形状，支掾条件和极限状态等建立合适的结构分析根堂。4.1.8 地层模拟可采用舛性地携法等。设计中的参数应煤令土体科数、荷找和支技状况等条件选取，4.1.9 顶推渔工工艺应根据不同胞层地质条件及场地环境选界.4.2 fe4.2.1 电力管危规划应结合城乡总体规划、电网的发履规划等进行,主要内容应包括：管腕线形设计及埋深确定、工作井选址、变电站布点等.4.2.2 电力管庇通线应以道路陷为基础，选择合理的管胤走向,尽究缩W管理长度,保证我路走向顺直：变电站应与现在及规划电力网络相办说，主亶变电站沿电力戏路呈网格化分布4.2.3 电力替而宜采用深埋方式.如电力管您的埋深应满足电力设施抵抗外部影响的要求同时给浅层地下交通网等设施预留发掇空间.4.3 勘察4.3.1 电力管廊工程勘察等级应根物管麻工程里要性等饿、场地的复朵程度及地基的复杂程度综合确定.管娇I：程勘察除划分等级外.尚应根据设计阶段划分为可行性研究勘察'初步勘察、详细勘察等阶段,必要时进行施工勘察.4.3.2 应根据电力管牌所通过施区的地形、施侦条件,并练台勘察的阶段、方法、范围等因素,编IM相应的勘察计划.在勘察过程中，如发现实际地侦情况与前期勘察忸况不符，应及时修正勘察计划.4.3.3 电力管廊匚程测绘应按设计阶段的要求.搜集或测绘地形图、地下管线、地下建（构筑物等资料.测绘成果应符合现行标准I：程测显标准3GB50026.电力I：程施I：测St标准3DkT5578和4城市地下管线探测技术规程3CJJ61的规定.4.3.4 施工前各阶段的地形与地桥勘察应包括自然地理概况以及工程地质和水文地质等内容,并按阶段饕求血点勘察和分析:a）地层、誉性及地质构造的性质、类型和Mt模：b）断层'节理、软弱结构而特征及其管厩的组合关系.围岩的基本物理力学性场：C）地下水类型及地卜水位、含水层、其分布范国及相应的海透系数、水量和补给关系、水侦及其对混凝土的侵蚀性.有无弁常涌水、突水：d）按现行标准中地鹿动参数区划图卜GB18306的规定城经地裂部门鉴定.确定电力管廊所在地区的地凝塔值加速度.4.3.5 地形、地场勘察尚陶注意：a）当场区存在区域性断裂构造时，特别是存在全胡活动的断裂和发表断层时，应勘察新构造活动的痕透、特点和与地震活动的关系，井杳明其对电力管嗥工程的影响程度：b）当场区存在影响电力管廊方案的用大不良地质、特殊地质情况时,应进一步搜集助察地质诲料,嫁合分析、预测电力管厩工作井开挖后可能出现塌方、滑动.挤乐、岩爆、突涌、流砂及瓦斯溢出等的地段.并提出相应的技术措施，为方案比选和电力节就设计提供依据；C）水文地质条件发条的电力管梆除按般电力笆廓进行勘察、勘探.试验外,必要时还应进行水文地侦动态观测或进行专睡研究.4.3.6 施工中的地质勘察宜采收地面补充调查，工作面E接观察、会描，摄像、电测等方法。对于工程地质、水文地陶条件虹朵的电力管您，可采用超前热表波反射、河波反射、地质田达等推球物理手段，或采用超前钻孔、平行导坑、试抬坑道等方法进行超前探测，及时预报可能发生地质灾者的位置、性质及其规模.施工勘察应完成以卜任务：a）根抠而阳岩性场的直接观察、量测和试验资料，核定岩性'地旗构造、地下水等情况,分析判定实际揭露的围岩级别及具影响：b）及时预报和解决施1：中遇到的1：程地场和水文地质问题：c）为脸证和修改（变更设计及调整施工方案提供依据.4.3.7 应对电力管廊沿以及邻近施区相关地表水系、施下水、植被、矿产资源以及动植物生态等自然环境状况进行勘察.4.3.8 应对电力管堀沿城范围内土地使用情况、水利设施.建（构筑物、地下管税情况等进行勘察,若场区内有公园、保护林、文化遗址、纪念建筑等需要保护的重要地物时.除应勘察它们的现状外.还应提出电力管现建设对共环境影响的评价和保护措施.4.3.9 应对生产生活用水、交通状况、施工和运行噪再、振动、污水及废气排放等对生态环境的影响进行勘察.应对施工中地卜水大量流失可能造成的施衣沉降、段陷、施面建筑料破坏、生产生活用水枯烟等环境问趣的影响程度迸行勘察和预测，4.3.10 他1.条件勘察院包括以下方面：a）施工便道，施工场地、拆迁、弃渣场地、供水、佻电和通侑条件：b）建筑材料的来源、品质、数寐等：O其他可能影响施工的因素.4.4 平面布局4.4. 1电力管鹿间距应符合下列规定：a）互相平行的管廊水平间距应根据土层性质、管网尺寸和管底埋置深度等因素确定.一般情况下不宜小于1倍的管施外径或管廊宽度；b）空间交叉管麻的净间跟不在小于I倍管梯外径或宽度,且不宜小于2m：C）管梆底面与建筑物基础底面相平时，净空小于IJm的竹廊宜与建筑物基础边隐保持2倍管径间跑，净空大于1.5m的管就宜保持3m净距:d）管觑底面低于建筑葩阳底面标高时，其间距尚应满足葩础程定性要求；¢）管便敷设在城市轨道交通保护区范围内时，尚需遵循轨道交通保护相关要求，必要时需迸行专项评估.45空间设计4.4.1 平面曲线半径的确定应满足电力管梆内各种管线的转弯半径要求，同时应涵足抠进机施工工艺最小半径要求.4.4.2 在规划戏路大转角或是地形受限的情况，可以采用多边形或掰形的转向工作井连接两条电力管机.4.4.3 电力管胤穿越河床时,如小国士深度应满足河道整治和电力管廊安全运行的暨求,并应符合下列规定Ia）在IV级航遒下面敷设时，顶部高程应在远期规划航道底高程2.0m以下；b）在VI、VH级肮道下面敷设时,段部高程应在近期规划航道底岛理1.Om以下Ic）在其他河道下面敷设时，顶部高程应在河道底设计启程1.Om以下.454干线电力管麻应避让河道及水管、通信、燃气管道等既在市政管线.并为后期管线布置预留足够的地下空间.1.1.5 在中心城区建设电力管卷，应根据国家相关烛范协调与高架道路和轨道交通等其它基础设施之间的关系,1.1.6 电力管内纵向坡度超过10%时，应在人员通道SE位设置防滑地坪或台阶4.6 断面设计4.6.1 电力管饰结构断面型式及尺寸附根擀设计功能及要求倚定.4.6.2 电力管梯应有足鲂的粮土厚收,覆土厚度应符合下列规定：a）电力莺厩搅土厚慢应根据土墙性质和地面承受荷段的大小确定管厩的国土深度,并不宜小于管廊结构断面高度的15倍：b）穿越河道时的满足河道的规划要求.布置在河床的冲刷线以下.Ri土用度不宜小于2.5m：c）在有地下水地区及穿越河道时,电力管脱泄士M度应满足管廊抗浮要求。4.6.3 水平敷设时电税支架的坡上层和JF层布置尺寸应符合下网圾定Ia）城上层支架即莺猊顶板或架底的挣蹈允许鼓小位.的满足电缆引接至上便柜盘时的允许弯曲半径要求.且不宜小于18Omn1.Sb）用上层支架曲.其他设缶的冷地，不应小J300mm,当无法满足笠求时应设置防护板;c）最下层支架矩地坪、物道底部的最小净距,不宜小于100mm.4.6.4 电力管廊的尺寸应按容纳的全部电缆隔定.电魏的配置应无碍安全运行,满足敷设施工作业与维护巡视活动所辔空间。4.6.5 i落差地段的也力管柳中，通道不宜呈阶桶状,且纵向坡度不宜大于15°,电线接头不应设置在IW斜位置上.4.7 节点设计4.7.1 电力管梆、封闭式工作井应i殳置安全孔，安全孔的设双应符合下列煌定：a）沿管厩纵长不应小干2个.在工业性厂区或变电所内管麻的安全孔间距不宜大于75m.顶推奘间式电力管廊的安全孔间跑可适当增光，且宜根据管棉理深和结合电境敷设、通风、消防等综合确定：b）对封闭式工作井，应在顶施板处设置2个安全孔。位于公关区域的工作井，安全孔井前的设况应符合相关标准；C）至少应有一处安全孔适合安装机具和安置设番的搂运，供人出入的安全孔直径不得小于700mm；d）安全孔内应设置爬梯，通向安全门应设置步道或楼梯等设施：e）在公共区域理出地面的安全孔设置就位，宜避开公路、轻轨，其外观宜与周用环境景观相协议。4.7.2 工作井设计基本原则：a）工作井尺寸应按照电力管胤的管节尺寸、顶推设备尺寸、管底高程等参数确定：b）接收井的控制尺寸陶根掘电力管烧项推设备尺寸、顶推设备在井内拆除和吊装的霜要以及其它管道连接的要求等确定：c）阕计械顶推施工时顶推力对井身结构的影响：d尽可能减少工作井救量：e）工作井的选址应尽量避开房屋、地F?i"践、池世、架空线等不利于城管施工的场地：f）管爱交叉的中间井和深度大的工作并宜采取BI形或多边形.4.7.3 中罐间设计基本原则:a）中继间的设计允许顶力不应大于管节相应设计转角的允许顶力：b）'维间的允许转角不宜小于1.2。：c）中绊间的合力中心应可调节：1第一个中继间的顶力富余城不宜小F40%,其余不宜小于30%.5结构与防排水设计5.1 一般规定5.1.1 管题结构来用以概率理论为堪础的极限状态设计法，以可锹指标度以结构构件的可维度，以分项系数的设计衣达式进行设计：管胤结构按强度计尊时，应采用下列极限状态计尊表达式：YiSR<5.1.1）中：Y,管榭的由要性系数，一般取1.0,更要的电力管胤不小于1.1：S作用效应组合的设计值：R管麻结构抗力设计（ft.按现行双想混凝±结构设计规数3GB50010确定.b）作用效应的组合设计值,应按卜.式施定：S=%CgG*+匕Kd,+K*ct+兀“G"+s%CSQe+C0nQni+C0,F>（5.1.2）式中IYti1.管廊结构自重作用分项系数，可取匕y=1.3:Yg.,竖向水土压力作用分项索数,可取Yg.,=1.3：&他向水土压力作用分项系数，可取%A=1.3；Ygm管内电援设备自费作用分项系数，可取心,=1.3：YQ可变作用的分项系数，可取几=1.5.当作用效应对承我力有利时取总=0：Cc.Cn.C1.,CGU分别为管鹿结构自近、联向和侧向水土压力及管内电爆设品自Ift的作用效应系数：Cq,“Cq,分别为地面车辆荷我'地而堆积荷我'温度变化的作用效应系数：G1.t管网结构自重标准值：Fz竖向水土乐力标准仪：F2（M向水土压力标Jtt值：Gttk管内电缆设备自至标准值；Qu一车行荷我产生的处向压力标准位;Qm地面堆枳荷敦作用标准fft:F温城变化作用标准值；.可变荷我组合系数，时钢筋混凝上电力竹廊取例=1.0.5.1.2管廓结构按承载能力极限状态计肾和按正常使用极限状态脸算时,应按规定的荷载对结构的常体进行荷或笠应分析；必要时，曲应对结构中受力状况特殊部位进行进一步的结构分析，5.2 管廊结构设计5.2.1 电力管嗥的结构计算也括以下内容：a）顶力的估灯，计算完成一次顶进过程（从工作井至接收井所需的最大顶推力。当估打的总顶推力大干管胤允许顶力或工作井允许顶力时，应设置中继间或加加戒阻Ift施。b）管掘允许顶力.计匏管段传力面允许的城大顶力.C）管馆知度计算.管赚鼓面的最大环向应力、城大纵向应力'蚁大组合陶力等计算依应小于管壁故而的许用应力.d）管壁稳定瞪丸.管壁的临界压力计算Ift陶大于管幅外壁实际承受的水土压力tf1.e）钢筋混凝土代勒裂继宽度验算.计鸵钢筋混凝土管在长期效应作用卜，处于大偏心受拉或大偏心受压状态时，最大裂缝宽度计算值应符合混凝土结构设计规范GB50010的规定。）对处于地下水位以下的电力管桶,应根抠设计条件计算其结构的抗浮稳定性.计算时各项作用均应收标准值,并应满足抗浮椀定性抗力系数不低于IU5.2.2 应根据电力管廊所处的地形、地质条件、埋况深度、结构特征和工作条件、地工方法、相部管便间距等因素确定荷载，微工中如发现与实际情况不符，应及时修正.对地质变杂的电力管便，必要时应通过实地制iBi1.定作用的代表佰或荷载计尊值及其分布规律°5.2.3 作用在结构上的水压力.可根番地1：阶段和长期使用过程中地下水位的变化,区分不同的Hi1.岩条件.按卷水压力计算或把水作为土的一部分计入压力.5.3 管廊支架设计53.1电缆支架应符合卜列规定：a）电缆支架应进行结构计版分析.弁满足不同电乐等级电缆承我要求：b）满足电境安全运行要求Ic）满足耐久性要求；d）符合1：程防火要求：e）衣而光滑无毛刺.5.3.1 电域支架水平受水构件挠度值不大于17400,I为水平受水构件的跨度,对悬孵梁I为悬木长度的2倍.横向构件与附壁竖向卡构件采用娘性连接时,在乐用三角形布置方式.螺怜及其孔间距应满足现行标准1.钢结构设计标准GB50017W£钢结构通用规范3GB55006的要求，5.3.2 电线支架除支持【作电流大于150OA的交流系统单芯电缆外.宜选用铜材用.在强腐蚀环境下,宜选用耐腐蚀的刚性材料.5.3.3 电力管施的电控支架应做防腐处理.口应符合下列规定：a）密集配置场所或重要网路的钢制电缆支架，应按次性防腐处理具有的耐久性、工程环境要求，选用合适的防腐处理方式，在强腐傕环境，宜采用热浸锌等耐久性较离的防腐处理：b）型钢悬疗式支架,轻腐蚀环境或非JE要性网路的电或支架,可采用涂漆处理.5.3.4 电线支架的强度,应满足电缆及其附件荷JR和安装钳护的受力要求，且应符合下列规定：a）有可能短狎上人时,计入900N附加集中佝敦：b）机械化施工时，计入纵向位力、横向推力和滑轮成量等影响。5.3.5 振动场所的支架系统,包括接地就位的螺检连接处，应设W弟费夔圈，5.3.6 要求防火的金属支架,除应符合现行标准电力工程电缆设计标准GB5O217相关规定外,尚应对金展构件外表面施加防火徐层，其防火涂层应符合现行标准电境防火涂料通用技术条件GA181的布.关规定。5.4 管廊防水、排水设计5.4.1 电力管布防水应遵循“防、堵、排相结合.综合治理”的原则.保证电力管饰结构和电境、其他电气设台的正常使用.电力管厩防水设计的根擀地表水、地下水等水文地防条件来确定.5.4.2 电力泞廊应采用全封闭的防水设计，电力笆鹿出入11的防水设防高度应i出室外地坪岛程50Omm以上.5.4.3 电力管胤的防、排水设计应满足下列要求；a）管廊顶部、边墙、路面不灌水：b有冻害地段的管胤、骁井衬砌背后不枳水，排水沟不冻结5.4.4 电力管廊的防水设防要求应根据使用功能、使用年限、水文地质、结构形式'环境条件、施1.方法及材料性能等因素合理确定。5.4.5 电力管梆防水等姒应为一绘，防水标准应符合现行规范建筑与市政工程防水通用规范1.GB55030的规定.5.4.6 电力管廊的变形缝、施工缝、穿墙臂（盒）、预埋件.留通道接头等细郃构造陶加强防水措施.电力管廊按健防水应褥足表5.4-1的要求.表5.4-1顶推装配式钢筋混凝土电力管廊接缝防水设防要求接健防水钢It管或W（不锦用）M例（不锈钢）tt筒弹性海封坨料密封皎圈程股封放Iei遇木膨就探股木果圈必达必选必达必选必逸5.4.7 有侵蚀性地下水时,应针对侵蚀类型，果用抗侵蚀混凝土、压注抗但蚀浆液或植设抗侵蚀防水层，5.4.8 电力笆室的排水应符合国家、行业及湖南笆现行有关川放标册5.4.9 电力管麻排水系统应能及时排除管麻的淮漏水、地面井或的雨水淮漏水及管椀内的冲洗水等.5.4.10 电力镑麻露天出入口及敞开通风口的标5应满足防汛防洪要求.设计重现期P宜取100年。5.4.11 电力管廊内应采取有如织的持水，管梯内纵向博水坡度不宜小于5%.并设坡向泉水井.5.4.12 电力管廊应结合管廊工作井.通风口、出入口、管麻纵坡触抵处等设血集水井.采用潜水泵提升至就近市政排水系统,潜水泵出水管路上应设止回阳,以防止雨水倒灌.5.4.13 电力管幅排水直接入市政柞水系统.网保市政雨、污水不能倒灌至管腕.5.4.14 陶采取精箱防止电力管幅内雨、污水进入变电站.5.4.15 集水井内潜水泵宜采用两台,一用一备，必十时同时启动。5.4.16 潜水泵集水井有效容枳宜按依大一台潜水泵ISmin20min排水域计5.4.17 S水管材宜来用镀锌钢管、钢塑复合管,打水管宜采用端纹或沟槽式连接.5.4.18 水泵的控制应符合下列规定：a）潜水泵应设计为自灌式.一般果用自动和就地拄制方式,控制方式宜具有远程控制功能：b）潜水泉按二级负荷供电,排雨水时按一姒负荷供电IC）潜水泵的集水井应i殳公高水位、启泵及停泵水位信号，并宜设用高、/低水位信号报警功能；d）潜水泵的工作状态、故障状态及东水井水位信号宜在电力管图中心控断空显示.I1.6管廊附属设施设计6.1 一般规定6.1.1 电第的路径选择，应符合下列设定：a）避免电运遭受机械性外力、过热、腐蚀等危宙；b）满足安全要求条件下,应保证电线路径依垃：c便于敷设、维护：d）宜避开施1：影响区域：e）充油电缆坡路岫过起伏地形时.应保if供油装置合理圈置,6.1.2 电缆敷设方式按电力匚程电缆设计标准GB50217.电力电观隧道设计规程DITT5484等现行标准执行.6.1.3 电力莺廓内布线系统的选择和侬设.陶避免环境温度、外部热源、浸水、灰尘聚集及限蚀性或污染物质等的挨害,并应防止在敷设和使用过程中受撞击、振动、电线和电旗自雨及管梯的变形等的换害。6.1.4 电力管廊内应设置电气火灾监控报警系统，电境接头处应设置自动灭火装置。6.1.5 电力管血接地应符合下列规定Ia电力管I&内的接地系统应形成环形接地网，11OkY以上接地电阻不应大于1,b）电力管胤的接地闻宜来用热馈怦扇钢，且截面面枳应满足现行规范电气装置安装工程接地装置施工及的收规范3GBSoI69要求。c）电力管梯内的金陋构件、电揽金M套、金网管道以及电气设符金属外光均应与接地网连通.d）作为总等电位联结和局部等电位联结的保护联结导体，其截面枳不应小于下列数傀：钢为6mm：镀铜铜为25Inm2：错为16mm2：纲为50mm6.2 三R6.2.1 I电力管廊通风设计应符合以下规定：a）电力钟廊内的温度应满足电线、设备安全运行要求，并设置相应的通风降温措施：b）当采用通风降温拮施困难或难以保障管脱内的漏度要求时,经过技术经济比较后,可以采用其他辅助降温措施：O电力管也内各降温措族应满足现行规范工业建筑供暖通风与空气调节设计境范GB50019相关现定的要求.6.2.2 电力管嗥的通风应符合下舛规定：a）电力管堀的通风量应根据通风区间、戢面尺寸并经计算确定,其消除余热通风量,宜按电境安全运行状态下被大放流量通过能力计算：b）人员检修新风匏,不直小干30mM（h1.C）正常通风换气次数不应小于2次/h；d）抑个通风区段的事故通风垃，宜按最小换气次数6次M计.当采用其他辅助降温设施时.设备容量的选取血满足及时排除电线发热艮要求,同时满足人员检惨时薪风圻和事故通风显的要求：e）棒风混僮不应高于4（C,进、排风温差不宜大于10C。6.2.3 电力管廊内可采用自然通风或机械通风方式。自然通风方式Ie求通风区域较短,且进，博风I高苑应保证足弊余压使管梯内空气产生仔效流动,机械通风管阀内风速不宜大于5ms°进、排风孔处应设置防止小动物进入的设施“6.2.4 采用空调系统作为电力管廊内降湿措施时，空调送风口及排水系统管道不应布置在电缆正上方，6.2.5 机房及风门布况应符合下列规定：a）通风降温用机房可设置在地面风学或电力管廊内部.也可根据实际情况.人员出入口建筑相结合：b）地面风亭应与周边环境办iW布置，并满足景观要求Ic）风口下沿距宅外地坪不宜低于05m,有洪水威肺的地区，其开口标卷不应低于防洪水位以上05m；d拌风I设置宜明免朝向人行道,直接朝向人行道的排风U出风速度不宜.超过3ms0进风I应设IS在空气洁净的地方，排风口的位置立与交通道路保持安全距离6.2.6 排风口的噪声应符合现行国家标Jft4声环境质微标准GB3096及建筑环境通用规范GB55016的有关熄定.6.3 照明6.3.1 电力管顺应设置正常照明、附急照明及过渡照明设施.6.3.2 照明灯具宜采用节能、三防型灯具。灯具外壳应带单独接地线6.3.3 在电力管廊内人行通道卜.的平均照度（ft不应小于I51.x,显色指数（Ra）底大于60.跋故照明的平均照JIJoS1.x.在管麻出入口处应设计过渡照明.过渡照明设计宜优先采用自然光过渡.尚力然光过渡不能满足要求时,应增加人工照明过渡.6.3.4 电力管就内正常照明灯具的布置宜采用沿电力管廊中找均匀布置.跋散照明应由安全出门标志灯和政敢标志灯俎成,安全出口标志灯底安装在电力管廊出入口上方，亭放标志灯宜设置在电力管廊内人行通道两倒距地面高度为1.Om7.2m的电烧支架外侧，6.3.56 急JKt明电源除正常电鳏外,宜选用另一路供电战路与自带电外型成造灯相结合的供电方式。正常电源故障后，应急电源投入的梏换时间应不大于15s。应急照明电诃的持续工作时间不应少于30min,6.3.57 明系统中每一单相回路不1超过I6A.单独回路的灯具数量不宜超过25个“6.3.58 个防火分区应有独立的应急照明回路，疗越不同防火分区的线路应有防火措施.638照明开关应采用双控开关,开关应选用防水防尘型，其安装高度宜为13m.6.3.59 明线路分支导线截面不应小于25mm"中性浅N）及保护地线（PE线）截面应与相殴被面相I可.6.3.60 电力管版内控制系统的满足下列要求：a）电力管榭通风系统应具备就地控制和远程控制：b）电力管血内宜设置温度和火灾探测器.当管施内发生异常情况时,侑思应能及时发送至监控型Ic）由温废监测器发出的信号应能自动启动风机风机及辅助降温设施陶能在管蜿内发生火灾时自动关闭.6.4 消防6.4.1 电力管鹿消防设计应遵循“预防为主、防消结合”的原则.6.4.2 当采用明燃电税时.电力管廊的火灾危险性类别为戊类,拔低耐火等级为一级：当采用一般电缆时，电力管廊:的火灾危险性类别为丙类，用低耐火等级为一级，6.4.3 电力管嗥内按工程的重要性、火灾概率及其特点和经济合理等因素，宜采用卜列种或多种安全措族：a）实施防火构造：b）对电力管嗥和电缆本身实施阻燃防护和防止延燃：O设置消防溶材：d设置火灾自动监控报警系统.6.4.4 电线贯穿隔墙、登井的孔洞处、电缆引至控制设.他处等均应实施具有足够机械好度的防火的堵.防火封堵材料应密实无气孔，甘堵材料厚度不应小于100mm.6.4.5 金国导管连接应牢固,两管口陶对准,接Si附严密,不得盯地下水和泥浆注入：所用短套管或书蝴纹的管接头的长度,不应小于电统管外径的2.2倍：金属导管不比过接对焊。6.4.6 弱电、拄制电缆等低收电线及光装应与电力管榭内其他设施分隔，可采用耐火栉盒或穿管敷设。耐火槽急接缝处和两端应用防火封堵材料或防火包带密封.耐火恰盒应同时确定电缆我流能力或相关参数.6.4.7 消防用电设缶的供电，应在其电电战路最末一段配电箱处设W.自动切换装趾。6.4.8 采用的防火阻燃材料、产品应玷用于电力管,廊工程环境，并具有耐久可徐性。6.4.9 电力管麻内电筑的双燃防护和防止if燃指拖应同时符合现行标准电力工程电境设计标准GB50217及现行规范高压电缆及通道防火技术规范3QJGDWI2067的相关规定。6.4.10 在电力管棉的进出口处,接头区和悔个防火分区内，均在设置灭火器.黄砂箱等消防器材6.4.11 防火分区及防火设施设置应符合现行规范电力电缆随道设计规程D1.,T5484的要求6.5 监控与报警系统6.5.1 电力管廊的安全防能系统应符合现行标准安全防范I：程技术标准GB50348.规范入侵报警系统工程设计煨范3GBS0394及出入口控制系统工程设诃煨范3GB50396的有关规定。6.5.2 电力管就中应设置火灾自动报警
