水工碾压混凝土施工规范.docx

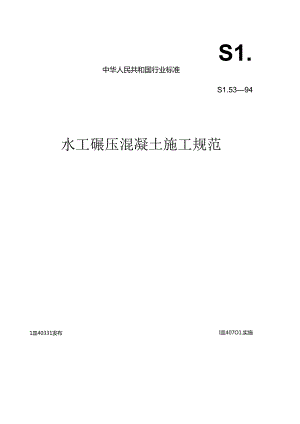

S1.中华人民共和国行业标准S1.5394水工碾压混凝土施工规范1皿40331发布I皿407O1.实施中华人民共和国水利部发布中华人民共和国行业标准水工碾压混凝土施工规范S1.5394主编单位中国水利水电工程总公司批准单位中华人民共和国水利部中华人民共和国水利部关于发布水工碾压混凝土施工规范S1.53-94的通知水建1994f1.5号为适应水I：碾压混凝土施工的需要，我部委托中国水利水电工程总公司为主编单位,对水工确压混凝卜.修:柯行规定SDJS14-86进行了修订经审查,现批准为中华人民共和国行业标准,其名称与箱号为水工碾田混凝土做工规范S1.53-94.自一九九四年七月一H起施行.水工碳压混凝土施J：哲行现定SOJS14-86同时叨匕各地在执行中应注意总结经脸如有问卷请函告水利部建设司和主细单位.本规范由水利郃建设司负责解糅水利电力出版社出版发行.一九九四年三月三十一日目次1总则(3)2材料(3)3配合比设计(3)4施工(4)5侦埴管理和评定(6)附录A名词解锋(11)附加说明(11)1总则01本规范适用于大、中型水利水电工程岩基上I、I、In级坝的碾压混凝土施工;其它碾压混凝土施工可参照执行IO-2做压混睬上施工,除应遵守本规葩外,时于本规范未涉及的部分,仍应执行水工混凝土施工规葩SOJ207-82和现行有关国家及行业标准.'0.3施工前应通过现场碾压试验会证潴压混凝土配合比的适应性并确定其施工工艺参数.104根据碳东混赧土所处部位的工作条件,碾压混凝土的性能应分别满足强度、抗海性、耐久性等设计要求1.05碾压混凝土施工中,应重现星度控制,并应做到优I虬经济、安全.2材料20«凡符合国家标准的硅酸盐系列水泥均可用于碾压混凝土.20.2水泥品种发田力，:，匕物和料的品质、挎最一起经技术经济论证后礴定.20.3碾压混凝土施工所用水泥宜定厂、定品种供应,不宜在施工中途更换水泥厂家和水泥品种.204限压混凝土施工前必须进行掺合料料源的询变研究和品质试脸.20.5粉煤灰及火山灰侦材料均可作为碾压混凝土的掺合料.应选用符合粉煤灰混凝土应用技术标准GBJ146-90顷收指标的粉煤灰,不符合上述指标的粉煤灰应经试验澄证.20.6人工骨料及天然骨料均可用于碾压混凝土,如两者经济指标相差不大，宜优先选用人工骨料.20.7不得使用刚筛洗的骨料拌制娓乐混凝土细骨料在成品料场堆放时间的不少于48h.若细骨科含水率大于6"应采取脱水措饰.2.0.8细骨科的细度模数宜控制在2.23.0.使用人工砂时,砂中石粉（d40.16mm的煤粒）含fit以817%为宜,超过17%应经试脸论证；使用天然砂时，可经试验论证后掺入适量情性搀合科.2.0.9粗骨料的最大粒役以不大80mm为宜,使用最大粒径翔过80mm的粗骨料应进行技术经济论证不宜采用间断级配?。，。珊压混凝土中应搀用外加剂,并必须进行外加剂对水泥和掺合料的适应性试脸.3配合比设计30'碾“混凝土的配合比应满足工程谀计的谷项指标及施工工艺要求.3。？配合比设计参数选定：掺合料掺川：掺介料的搭修应综合考虑水礼掺合料和砂子品侦等因菽并通过试骁确定,宜取30%-65%（掺合料掺收中应包括水泥中己拣的混合材料数出,掺订闺过65%时,应做专门试验论证（2）水胶化:应根据设计提出的混凝土强度和耐久性要求确定水股比,其值宜小于O.70.3砂率:应通过试验选取最住外率伯.使用天然砂石料时，三级配碳压混凝十.砂率宜为28%32%,:级配宜为32%37%;使用人工砂石料时,砂率应增加3%6%.4）胞位用水H：单位用水量可根抠施工要求的工作度（VC值）、制料的种类及最大粒径、砂率等选定于三级配碾压混凝土，单位用水最宜为80715kg.'m3,30.3碾压混凝土捽和物的VC值,机I值宜在515S范用内选用.3.0.4大体积建筑物内部碾压混凝土的胶凝材料用也不宜低于130kg,m3,其中水泥熟料不宜低于45k01.m3.4施工4铺筑前准备41.1在主体工程碾压混凝土铺筑前,应对砂石料生产系统,混凝上制饴系统,运输、铺筑机具的数盘、工况以及施I：措施等进行检查,确认符合有关技术文件要求后,方能开始施工.4-1.2聪压混凝土铺筑前,葩岩面上应先浇筑一定厚度的肺态混凝土.4I3铺筑岷乐混凝土,宜采用悬怦模板混凝土预制模板.自升式模板或其它便于做出胞作业的模板.采用悬肉模板时,应设次专用锚杆;采用混凝土预制模板或其他模板并作为坝体的一部分时应保证模板搭接部分及模板与内部碰压混凝土之间的紧密连接.4.2拌和421拌制碾压混凝土直选用强制式或自落式搅拌设备.4.2.2拌和前应对搅拌设备的称依装置进行检定,确认达到要求的精度后，方能投入使用.，23岷压混凝土应搅拌均匀.其投料顺序和拌和时间田现场试物确定.，24摔和楼应有快速测定细骨科含水率的袋置并有相应的加水收补偿措脩.425卸料斗的出料口与运输工具之间的落差不宜大于2m043运输43.1运输碰压混凝土宜采用力和卡车、皮带谕送机、坝头斜坡车道等机具,不得采用溜槽作为出接运怆碾压混凝土的机具运输机具在使用前应进行全面检查和清洗4.3.2 采用自卸卡车运输混凝土时,车辆行走的道路必须平整.门卸卡乍入仓前E籽轮哈沾洗I净.并防止将混土、水带入仓内；在仓面行驶的车辆应避免急刹车、急转弯等有损混凝土原收的操作.4.3.3 栗用皮带输送机运输泯凝土时,应有防水分蒸发、水泥浆损失及粗骨料分离的设施.，3，采用吊税运输混凝土时.应有防分离措施.4.3.4 4卸料和平仓4.4.1 班在混凝土宜枭用大仓面薄层连续铺筑或间歇铺筑.铺筑层的厚度UJ由混凝土的井制及铺策能力、温度控制要求、坝体分块尺寸和细部结构等因素确定.4.4.2 采用自卸卡车直接进仓卸料时，宜采刖退铺法依次然料;平仓方向宜与坝轴畿方向平行.卸料堆旁出现的分离骨科应由人工或用其它机械将其均匀地摊铺到未堀田的混凝土面匕4.4.3严禁不合格的施氏混凝土迸仓；已进仓的.应做处理,合格后方能继续铺筑.，采用吊楙入仓时.卸料高度不宜大于I5m。44.5碳压混凝十.的平仓应采用薄层平仓法.平仓珅度宜控制在1734cm范围内,经试验论证能保证防量时平仓厚度可适当增大.44.6平仓过的混凝土表面应平整、无凹坑,且不允许向下游恸科.4.5碾压4-5.1振动碾机型的选择,应考虑碾压效率.起振力、滚筒尺寸、振动频率、振幅、行走速度、维护要求和运行的Ur城性建筑物的周边部位,采用小型振动磁或振动夯板等压实.其允许压实厚度,应经试骁确定.452振动碾的行走速度应控制在IO-I.5kEh范恸内.45.3碾氏厚度应不小于混凝上最大骨料粒径的3倍.施工中采用的碳压珅度及碾压遍数应与混凝土现场做压试脸成果和铺筑的琮合生产能力等因嫩一并考虑.4.5.4坝体迎水面3m范圉内,碾压方向应看且于水流方向;其余部位,也宜为垂直水流方向.碾压作业宜采用搭接法碳压条带间的搭接宽度10-20cm;谓头部位的搭接宽度宜为100cm左右.4-5.5诲层碾压作业结束后.应及时按网格布点检测混凝土的压实容重.所测容很低于规定指标时,应立即重受检测,并查找原因,采取处理措施.4.5.6连续上升铺筑的碾压混凝土,层间允许间隔时间（系指下层混凝土拌和物拌和加水时起到上层混凝土碾压完毕为止），应控制在混凝土初凝时间以内，且混凝土拌和物从拌和到碾压完毕的历时应不大于2h.46成缝4.6.1 碾压混微土坝施工宜不设纵缱.横可采用切缝机切？f，设置诱导孔或隔板等方法杉成.莪面位置及缝内填充材料均应满足设计要求4.6.2 切缝机切缝宜U先切后碾”.成缝面积每层应不少于设计缝面的60%,填缝材料可用厚0.2-05mm的金属片或其它材料.46.3设置诱导孔宜在翻压后立即进行或在层间间歇期内完成.成孔后孔内应及时用干燥砂子埴塞4.6.4 设置隔板时,相部隔板的间距不得大;105,隔板高度应比压实理度低23cm.47缝面处理，r1施工缝及冷f必须进行层面处理.处理合格后方能缚续施工，47.2层面处理可用蒯毛、冲毛等方法消除混凝土表面的浮浆及松动骨科（以乐业砂构、小石为准）.处理合格后,先均匀刮铺1.0-1.5cm厚的砂浆层（砂浆强度等级比械凝土高一级）,然后立即在其上撒铺混凝上并应在砂浆初减以前碾压完毕.4.7.3 冲毛、刷毛时间可根据施工季节、混凝土强度、设备性能等因素,羟现场试验确定.不得提前冲毛.4.7.4 因施工计划的改变、降雨或其它原闪造成施工中断时,应及时对已捶铺的混凝土进行礴压；停止铺筑处的混凝土面宜碾压成不大于1*的斜坡面.48异种混凝土浇筑4.8.1浇筑完亚岩表面的常态混瓶土整层后,宜W.37d,方可在其上铺筑碾压混凝土,但应避««««£（八）先浇常ZiiU整上而怙求*压湖俄土；（b）先MS1.碳庆祝屣.1.fiiS依态阻猛上图，e.3异a混及型吉合部位的处理免长期间做，02靠岸坡岩面的常态混凝土垫层,应与主体假压混凝土同步进行浇筑.4.8.3常态混凝上与碾出混凝土的结合部位应按图4.8.3所示方法认（X处理.两种混凝土应交叉浇筑并应在两种混凝土初凝前振热或碾压完毕.49养生和防护,。，施工过程中,俄压混凝土的仓面应保持湿润.，92正在施工和刚碾压完毕的仓面.应防止外来水流入.49.3在施工间歇期间,碾压混凝土终凝后即应开始养护工作.时水平能工层面,养护工作应持续至上层碾压混凝土开始铺筑为止;对永久暴面.宜养护28d以上.Io埋设件施工4IoI在有理设件区域进行碳压混凝土施工时,应对埋设件妥加保护,精心施工.40.2岷压混凝土内那观刈仪零和电畿的埋设,宜采用后埋法.对没有方向性要求的仪潺,坑槽深度以能埋设仪器和电缆即可.对有方向性要求的仪潜，则应侦深埋,上部最少要有20C111.厚的人工回填保护层.回填匚作应在已碾质混（土初凝以前完成.并应确保回填混凝土的密实性.4.10.3在仪涔安装、埋设、混凝土回填作业中,如发现有异常变U1.划员坏现您,虺及时采取补救措胞.在仪器和电袋埋设完毕后,应及时检测,确认符合要求后,应编写做工H志,绘制竣工图.4o.4观测电缆在埋设点附近应预留一定的富余长度.凡商垂直或料向上引的电缆,应在嫌压混凝土层内水平敷设至常态混凝土区域（或廊道）后再向H或向外）引伸.4度特殊气象条件下的施工411施工期间应加强气象预报工作,及时了解雨情和气温情况,妥善安持施工进度.1 h内降雨量超过3mm时,不得进行铺直搬出施工.刚1«乐完的会面应采取防雨保护措施”2在大风条件下施工,应采取专门措施保持仓面湿润.4-113爆压混凝土胞工宜在H平均气温3-25情况下进行.H平均气温将于25时,应采取防高温和防日晒随工措施.日平均气淑低于3时,成采取保器66工措施.5质量管理和评定5原材料的检测与控制5.1»碾压混凝土的原材料现场检测项目和抽样次数按表5-K1规定进行.5.12应严格拄制细骨料的含水率和级配;砂子细度模数变化侑超过10.2时,应调整碾压混凝土的配合比表5原材料的检测项目和精样次数«林核鬲理HIU样地点WWtt植赛H的怏班松定标号林W水冕乐句200-400I一次8证次爱俗性水泡用电.安定Itto布列度需水砥”铝M(W标号水我用用2-4f一次检左物厂小我M1.IR粉愎灰密度,他久林Ut1.t饶:大Itt仓六种投式的200-40011次怦定出衣松速度比必要时避行桧定滞也维钟的刑度候效料和厂循分厂W天一次标分厂生产校规调瞥纪含比含水率界和Iv1-2h一次调壑也凝土用水量畲爱品观观依哝件和厂艳分厂必IMHia行机k.中.小日国立仲ItRI厂体分厂勾班一次经务厂生产桦K调警鼠台tt钟小7；畲次车神和广柘12h一次国磐北般土用次*M小石他上慢把mw含品林和花分厂。金时通行外加徜“机物色u或然度)静和厂每期»次调除外加剂修身细材科应有一定的脱水时间,含水率宜小于6%,含水率变化超过±0.5%时,应调整碾压混凝土的用水量5.13应严格控制各级机骨料超逊径含累.以超、避径筛检验时,其控制标准为:超径为零、逊径小于2%.石子衣面含水率的波动应控制在士0.2%之内5-4外加剂应按品种、进场日期分别存放.存放场所应通风干燥.外加剂溶液必须搅拌均匀,贮存在室内容器内避免污染.52新拌碾压混凝土的检测与控制5.2.1称心碾压混凝土组成材料的衡器应定期检验,其林家偏差不应超过表5.2.1的规定.*52'配料称的差检险标准HW名称*水泥检爆灰W1tM检验次软期依拄±1*±1%士2”士“52.2度IE混凝土拌和物的均匀性检测,应在搅拌机卸料的首尾各取一个试样,每个试样不少于303,并按下述标准进行评定：当用洗分析法测定粗骨料含麻时,两个样品的差值应小于10%；当用砂浆容重分析法测定砂浆容重时.两个样品的差值应不大于30kg,>m3O在拌和楼投入运行前,应进行本项检测，以后可随运行情况定期检测.5.2.3碾压混凝土侦量的检测,应从搅拌机口随机取样,检测项目和取样次数如表5.2.3规定.52.4堀压混凝土VC值波动范用,宜控制为±5S.当超出捽制界限时,应谓整堪质混凝土的用水中并保持水胶比不变.525严格控制搀引气剂的碾压混凝土含气肽其变化范围宜为±1%.表，23娓N混及土的检那A目和取样次数取样次我"两H的vcM*2M次8"蔺媚氏孤般上的可*性.拴刖工作隙文化容小及含气后1*«1次0避整外M剂后训«每皿次祖"整米MJE快速制泥选抬300-SCOm3小嚷任祝世土1次或粕班1、2次评比”用双於上或做及修工员所体视刊定法itA1.Mit仆变化或火（知人14.附天.岛温）时刘城力埴KC两次钛;0H-JI,1.（W.iH¾r27方*大的工出&上取；反2.aFIW.53碾压混凝土现场质量检测5.3.1碰压混凝土铺筑时,应按去5.3.1的规定进行检测,并作好记录.表53I碣压混;土锦筑现场检测埼目和标泄险切双日松湾次数控规标准VCffi不少T2次演时VCift火丁RS豉小于35侑%正蒯般上.拄糙为废料抗HiWIt相当于机”瞅行数M的5%-10%HXWfi见第S3Z条规定何个帼次区招得的存收也4BO不小干次计值什科分离怯况两星MNJ次*压时的问得时向两个年以利隰时小于初段讨何WKKAifftftiJi53.2山实容心也利栗HJ板面里核水分密咬仪或U：实密度计.每铺筑100200m2碾压混凝上至少应有一个检测点,每层应彳13个以上检测点.测试宜在压实后Ih内进行.53.3表面型核子水分密度仪应在现场用挖坑填砂法或标样法率定.54质量评定与验收54-1搅井机机口取样除成蟹90d龄期标准试件外,还应成鞭一定数衣的设计龄期试件及28d龄期试件5-4.2应以搅扑机机口取样成里的12cm标准立方体试件测得的90d龄期抗压强度,换算成28d龄期的抗压强度作为假玉混凝土生产质量的评定指标.54.3碌也混凝土生产质限水平评定标准见上5.4.3。抗压期僮的均方差应由一批(至少30次)连续机【I取样的试聆值求得.次试验(ft是由同一盆碳压混凝土取样制作3个试件测得的平均抗压强度表S-3碾压混减土生产质量管理水平评定标准环771.产1*口优&合烙&程凝士坑也强度均方及行.554.5>4,5抗Wg啜不低FtJht爆度等理的百分敛(%)>95>85<8554.4应以搅拌机机”取样成型的15cm标准立方体试件刈褥的90d龄期抗J玉强度,换算成设计龄期的抗压强度作为保压混凝土质优的粉收指标.5,5碾压混凝土痂盘按抽样次数的多少,分大样本和小样本两种方法验校.1大样本.当碾压混凝土连续取样次数大于30次时,用大样本评定,粉收函数为：F(X)-XtsR式中»X)聆收函数；X-N次试验抗压强度平均值；SN次试骁抗压覆度均方差；R碾压混凝土强度等级；t强度保证率系数,与试骁次数N和保证率P(X)有关.N>3O时见表5.4.5-1.当F(X)R时，碟乐混凝土防盘合格，予以验收.(2)/、样冬当混凝土取样连续试验次数小于10次时,验收标准见我5.4.5-2.当飞7nin时,碾压混凝十.质量合格,予以验收.s-'媚压混及土分类及强度保证率系数，分类仰.正串P(X)tI叔幄取R收谀H的很M上90%f212技容许总力设计侑结构粕盘七(双M工理)60%0842表5.45-2连域试装平均强度淬定标准求平均建«<X)的城球试收次数凭评加抵千均位4«血)I-土P(X-90%I美戏aI:P(X-80%离度系做o.eAtt<ift-020*三jfitt-0.stt-0.201OMRaOMAo.n11OMR20.97R09S«0«RoesR3I.02R1.03«094«0.%R4I.05«1OTR0R7R©KR5I.OTA1，0RO.DOR09N6IR1.12R1.OOJ1.1.OD"为碟质混充士在爱Gfi1.5.4.6钻孔取样是评定碾压混凝土质量的综合方法.钻孔取样可在碾压混凝土铺筑3个月后进行钻孔数/应根据工程规模确定怙孔取样评定的内容如下芯样茯得率:评价做压混凝土的均质性；(2)压水试脸：评定做压混凝土抗渗性；(3)测定芯样容iR、抗压强度.抗拉强度.抗必演度、舛性模收和拉伸变形等性能:评定碾压混凝土的均质性和结构强度.(4)芯样外观描述:评定碳JK混凝土的均顺性和容实性,评定标准见衣5.4.6.表5，6碾压混凝土芯样外观评定标正，级别件定标准表Iii光篙理H龙面政玄样It件N分布均匀性ftm满ft密均力*格M本光滑m丸M本均为不光由"AK力f1.；M不均句-元川会阴心达头咕取心”54.7测定抗压强度的芯样直径以15-20Cm为宜。对于大型工程或混凝土的最大骨料粒径大于mm的工程,可采用直径20cm或更大宜径的芯样IB54.8以高径比为2.0的芯样试件为标准试件.不同高径比的芯样试件的抗压强度与高径比为2.0的标准试件抗压强度的比俏见表5.4.8.高径比小于1.5的芯样试件不得用于测定抗压强度.«15X30Cm标准试件与15Cm立方体试件的抗压强度换算关系见表5.48.表5.4.8不同高径比和圆柱体试件与立方体试件抗压强度换算系数达度等级IMpa)不H商/比试竹杭也逐度於背我教015X30E抗上疆欧，68金方体椀H:或仪商褪Ie1.52.。10-201.1.tt1.(O7752030IOffI1.Oe?i3040103»Ii0.M?40701.0»51.(0.010it*h.制公益呗和公伸受刑试腐以»离褚比为2.0、3.0:A1.t1.5'2.05.4.9相对压实度是评价碾压混凝土压实旗量的指标.对于建筑物的外部混凝土,相对压实度不得小于98%浏于内部混凝土,相对压实度不汨小于97%.附录A名词解释混合材一指水呢出厂时己掺于水泥中的活性和非活性矿物质材料掺合料一指在施工现场掺入混凝上中的具有活性的矿物质材料施工缝根据施工要求而设置的缝冷鳍一由于停工或其它各种原因不能连续施工而形成的筵.碾压厚度一指堤一潴压作业层未做玉加的混凝上厚度.Hi实厚度指每一做压作业层经磁乐达到设计要求的密实度或容重时的厚度.相时压实度指施工仓面实测容重与碾压混凝土室内试蛤获得的平均容重之比.附加说明主编单位中国水利水电工程总公司参编单位:闽江工程同、武汉水利电力大学、福建水电工程时.水利水电科学研窕院、长江葛洲坝工程局、水电七局、武警水电指挥部E要起草人:冯运比蒋元也同林辉二方坤河颜不明静UII唐舜如谈大智周定荣
