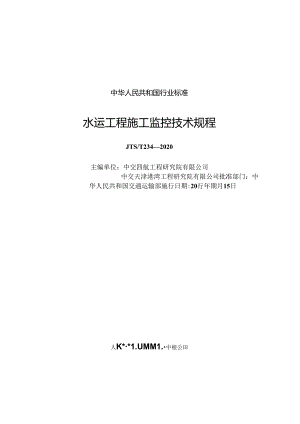

中华人民共和国行业标准水运工程施工监控技术规程JTS/T2342020主编单位：中交四航工程研究院有限公司中交天津港湾工程研究院有限公司批准部门：中华人民共和国交通运输部施行日期:20行年期月15日人K*1.UMM1.中根公田交通运输部关于发布水运工程施工监控技术规程的公告2020年第81号水运工程施工监控技术规程(以卜.简称规程)为水运工程建设推荐性行业标准，标准代码为JTSzT234-2020,自2020年11月15日起施行。由交通运输部水运局负责管理和解器,其文本可在交通运输部政府网站“水运工程行业标准”专栏(s>porta1/SybZ)下毂特此公告。中华人民共和Ba交通运部2020年10月15日制定说明近年来，我国水运工程建设发展迅猛，工程建设技术水平不断提高，但水运工程施工监控技术水平却滞后于水运工程建设发展需要，工程施工中缺乏统一的监控技术标准，阻碍了水运工程建设水平的进一步提高。当前，我国水运工程施工监控技术取得了长足的进步，施工监控已成为保证水运工程腌工安全和质量的重要手段，水运行业亟需制定适合本行业特点的施:监控技术标准，形成完善的监控措施和预警、报警机制，从而有效减少或避免工程建设中安全质量事故的发生，并为优化工程设计和施工信息化提供可靠保证。为此，交通运输部水运局组织相关单位，在归纳、总结我国水运工程施工监控技术实践经验的基础上，通过深入调查研究，广泛征求意见、反匆修改完善，编制完成本规程。本规程共13章1个附录，并附条文说明，主要包括地基处理、基痂;工程、桩基工程、码头工程、通航建筑物、航道整治建筑物,疏浚与吹填、防波堤、护岸和岸坡工程、船厂水工建筑物的监控项目、安全预警控制、监测资料整理及分析、监控报告等技术内容。本规程主编IY1.位为中交四航工程研究院有限公司和中交天津港湾工程研究院有限公司，参编单位为中交第四航务工程局有限公司、中交第一航务工程局有限公司、中交第三航务工程局有限公司、中交第四航务工程勘察设计院有限公司、中交上海航道勘察设计研究院有限公司、长江.航道局、南京水利科学研究院、大连理工大学、河海大学、重庆交通大学、天津大学、湖南浙1.航运建设开发有限公司、天津港湾工程质量:检测中心有限公司、广州港湾工程质量检测有限公司。本规程编写人员的分工如下：1总则：杀志良2术语：王友元杨京方3基本规定：杨京方王友元4地基处理：李燕胡所杨京方胡利文林佑高张功新5基坑工程：罗彦胡玲李燕刘亚平杨锡安6桩基工程：苏林王王华胡利文赵娟7码头工程：吕黄陈达王华王元战林佑高刘亚平周世良司炳君8通航建筑物：胡亚安李中华李君徐志峰黄建红杨锡安吕黄9航道整治建筑物：黄东海王官平周世良杨锡安10疏浚与吹填：马兴华罗彦喻志发王官平H防波堤、护岸和岸坡工程：杨京方刘爱民李燕胡利文喻志发王元战12船厂水工建筑物：何良德罗彦苏林王陈达13监控报告：罗彦苏林王杨京方水运工程施工监控技术规程(11iT2342()2()附录A:董志良本规程于2020年5月27日通过部审，2020年10月15日发布，自2020年11月15日起实施。本规程由交通运输部水运局负责管理和解择.各单位在执行过程中发现的问题和意见，请及时函告交通运输部水运局(地址：北京市建国门内大街11号，交通运输部水运局技术管理处，邮政编码：100736)和本规程管理组(地址：广东省广州市海珠区前进路157号，中交四航工程研究院有限公司，邮政编码：510230),以便修订时参考。目次I总M(I)2术语(2)34本规定(3)4(4)4.1 一般规定(4)4.2 监控项目(4)4.3 预警控制(6)5片虹程(8)5.1 一般规定(8)5.2 监控项目(8)5.3 预警控制(12)6槌答工程(15)6.1 一般规定(15)6.2 监控项目(15)6.3 预警控制(17)7码头工程(18)7.1 一般规定(18)7.2 高桩码头监控项目(18)7.3 重力式码头监控项目(19)7.4 板桩码头监控项目(20)7.5 斜坡码头监控项目(21)7.6 浮码头监控项目(21)7.7 码头钢结构监控项目(22)7.8 假警控制(22)8三M三M物(23)8.1 一般规定(23)X.2监控项目(23)8.3预瞽控制(29)9航道St治睢筑物(31)9.1 一般规定(31)9.2 监控项目(31)水运工程施工雌技术规程CrrSK2342020)9.3 f1.(警拄制(32)10疏浚与吹填(33)10.1 一般规定(33)10.2 监控项目(33)10.3 预警控制(35)11防波堤、护麻IWr1.程(37)11.1 监控项目(37)11.2 预警控制(38)12船厂物(39)12.1 一般规定(39)12.2 围堰施工监控项目(39)12.3 千船坞施工监控项目(40)12.4 船台滑道施工监控项目(43)12.5 预警控制(43)B告(45)13.1 一般规定(45)13.2 监控资料整理与分析(45)133周期性报告和阶段性报告(45)13.4 到警报告(46)13.5 总报告(46)射录A本毗明(47)引用标准名录(48)附加说明本规程主编单位、弁编单位、主要起草人、主要审查人、总校人员IrtWf1.三名单(49)条文说明(51)1总则1.0.1为了统一水运工程施工监控技术要求，保障安全和施工质量，减小工程施工对周边环境的影响，促进新技术应用，适应水运工程建设发展的需要，制定本规程.1.0.2本规程适用于水运工程施工监控的设计与实施。1.0.3水运工程施工监控应综合考虑工程设计、工程特点、建设场地的工程地痂和水文地质条件、周边环境条件、施工组织设计等因素，根据需要，制定监控方案，精心组织和实施。1.0.4水运工程施工监控除应符合本规程的规定外，尚应符合国家现行有关标准的规定。水运X程缸½囹支术规程(JTST234-2020)2术语2.0.1施工监控ConstructionMonitoring在水运工程施工期间，为保障工程安全和施工质里而对特定施工环节及周边环境实施的一系列测控工作的总称。2.0.2监测点Monitoring1.,oint直接或间接设置在监控对象上并能反映其变化特征的观测点.2.0.3监测频率FrequencyOfMonitoring单位时间内的监测次数:2.0.4预警值A1.armingVa1.ue为了保证水运工程施工及周边环境安全，防止监控对象出现异常、失稳、破坏等危险事故发生所设定的警戒值。2.0.5周边环境SurrourK1.ing在水运工程施工过程中，可能受水运工程施工影响或可能影响水运工程施工的既有建筑物、设施、管线、道路、岩土体及水系等的统称。2.0.6周期性报告PcriocicRcpon施工监控中,在规定周期内出具分析监测数据和控制标准的报告。2.0.7阶段性报告StagcRcport施工监控中，在划定的施工阶段或特定时间结束后,将监测数据进行整理和分析，对当前的施工质量和安全进行阶段性总结，为后续施工提出建议，并出具报告。2.0.8货警报告/ManningReportonMonitoring为保证水运工程施工及周边环境安全，施工监控中，当监测值达到预警值，或监控对象出现异常、危险情况时，针对监测数据及其安全性分析出具监测报告，并为后续施工提出建议及应急措施。3基本规定3.0.1水运工程也要建筑物的施工监控应进行施工监控设计。监控设计应根据工程具体情况提出施工监控技术要求,主要包括监控项目、测点布置、监测频率和预警值等。3.0.2监控单位应制定监控方案，并明确具体指标要求，经评审后实施。3.0.3施工监控应以技术监控为主、日常巡杳为辅，日常巡查结果作为仪器监控结果的补充“3.0.4施工监控应按设定的监测频率进行.当出现可能危及工程及周边环境安全的事故征兆时，应实时跟踪监测3.0.5监控发现异常情况时，监控服位应及时通知工程参建各方，及时上报监控数据，并在24h内形成分析报告。3.0.6监控单位应参加工程有关方面组织的施工异常情况分析会，参与解决问题，消除安全隐患。3.0.7从事水运工程施工监控工作的单位应具备相应能力.3.0.8监控记录应或实完整，书写规范，记录的数据应及时将理和校核，监控数据应准确，报告应及时。3.0.9监测系统应满足监测周期内长期使用的有效性和稔定性要求O3.0.10对于需高频次或实时观测的监测项目,以及环境条件不允许或不可能用人工方式进行观测的监测项目宜实施自动化监测。3.0.11实施自动化监测的仪器设备精度和址程应满足工程要求.4地基处理4.1 一般规定4.1.1 地基处理施工监控项目监控方法及精度要求应符合现行行业标准QK运工程地基基础试验检测技术规程(JTS237)的有关规定。4.2 监控项目4.2.1施工监控项目应根据地基处理方法、工程重要性、建设规模等，按表4.2.1确定。地彩处理方法瞌控项目修同位移地在水平位移水平传杵土体分层沉降孔隙水压力地F水位Mb此空压力JtMftiK.f夯沉城隆起加水底玷法出空预压法*A*A*预伍法*t义空联合堆我依W过X*A*强方法*振冲法*Aa碎石桩法，砂桩法*A文爆炸法在注1'"*方蛭网1.4.2.1 周边环境影响监控项目应按表4.2.2确定。4.2.2 排水固结法监控测点布置应符合下列规定。4.2.2.1 监测点应根据工程特点、工程地质条件，选取最不利断面和有代表性的断面布置。4.23.2地表螺向位移监测点宜在加固区内均匀布置.，间距宜为20m-30m,每个加固区不应少了1组.42.3.3深层水平位移监测点应沿加固区边界均匀布置.对于侧向变形较大、地质条件较差的部位应重点布置，测斜管进入相对稳定层不应少于2m«4.2.2M边环IH目地基处理方法票控项目地卜水位周边建筑物水平和转向位移地下管底水平和竖向位移振动地面裂缝持水国结法宾空BiIK法*堆设预IK法力*K空联介推蕤侦发法*通夯法*根冲法*碎石桩法.砂植法*<r爆炸法*沌球M现!.*“W(.4.2.14孔隙水压力监测点应布置在压缩变形和剪切变形较大部位，每个加固区不应少于1组，当布置多组时应在加固区内均匀布W，垂直向测点应沿深度在每个上层内布置，间距宜为2in3m°4.2.3.5土体分层沉降监测点应布置在加固区中心处，宜与孔隙水压力监测点相邻近，垂直向测点宜布置在土层的分层面上，每个土层不应少于1个点。4.2.3.6地下水位监测点应布置在孔隙水压力监测点2m范围内，每个加固区不应少于1个点.4.23,7膜下真空压力监测点宜布宜在加固区的角点和中心处，当加固区面积较大时，可适当增加1.三点数Sh4.2.4排水固结法对周边环境影响监控应符合下列规定.4.2.4.1周边环境影响监控项目应根据加固区周边环境、地基处理方法等合理选择.4.2.4.2已有建筑物监测点宜布置在建筑物的角点、中点或柱上、裂t两侧和箕他有代表性部位。4.2.43管线监测点宜布置在管线的节点、转角点和变形曲率较大的部位。4.2.4.4道路监测点宜布置在路面中心或靠近加固区的一便。4.2.4.5排水固结法影响范用应根据工程地质条件、地基处理方法、建筑物重要性等进行综合确定。真空预压法平面影响范围宜取设计加固深度的2倍3倍。425排水固结法监控频率应根据施工进度确定，并应符合下列规定。42S1.地表竖向位移、地表水平位移、深层水平位移、土体分层沉降、孑瞅水压力、地下水位在加载初期应每天观测1次，中后期可2d4d观测1次。4.2.5.2膜下真空压力宜2h4h观测1次。4.25.3周边环境影响监控项目在加载初期宜Id2d观测1次，中后期可3<5d观测1次。425.4潮间带真空预压施工时，退潮期间应加密观测，4.25.5加固区周边有建筑物或地下管线时，应提高深层水平位移监控频率。4.2 ,5.6当出现异常情况或接近预警值时，应加密观测4.2.6 强夯法监控应符合下列规定。4.2.6.1 1孔隙水压力监测点应在加固区内均匀布置，每个加固区不应少于1组，垂直向间距宜为2m3m.4.2.6.2 地下水位监测点应在加固区内均匀布置，且不应少于1个点.4.2.6.3 夯沉量、夯坑周边隆起等监控项目应与强夯施工同步进行。4.2.6.4 周边环境影响监控项目应根据加固区周边环境条件合理选取，平面影响范围不宜小于1.5倍的设计加固深度。4.2.7 振冲法、碎石桩法和砂桩法监测断面间距宜为50m-100m4.3 5（警拄制4.3.6 真空联合堆载预压法预警值的设定应符合下列规定。4.3.6.1 加固区边缘向外水平位移速率不应大于511w'd4.3.6.2 加固区地基沉降速率不宜大于3（"d4.3.7 堆我预压法预警值的设定应符合下列规定。4.3.7.1 加固区边缘向外水平位移速率不应大于5mmd.4.3.7.2 设置蟒向排水体的地基，基底中心的沉降速率不宜大于15mmd:天然地基基底1I,心的沉降速率不应大于10mm'd4.3.7.3 孔隙水压力增量与堆载荷载增发之比不应大于0.50-0.60.4.3.8 深厚软土、砂性土、工程地质条件复杂的地基和周边环境影响要求较高的工程，应根据现场典型施工试验成果确定预警值。4.3.9 周边环境影响监控项F1.预警值应根据监控对象的行业标准和工程经验来确定，当无相关要求时，宜按表4.3.4确定。表4.3.4周边环境监控洲H股测对象Ifi目JKiItfUin)变化速率nd）1地卜水位变化100O-2000（常年变Ie以外）5002竹妓位移刚性遹道压力10-202非压力10'302柔性管我10'403'53邻近建筑位移小r建筑物地盘变形允许危2'3-1意近道路路睦转向沉降环速公路、道路匕干10-303殷城市道路20*4035裂缝史度建筑物结构性裂缝1.53（既有裂缝）0.2'0.25（新增裂缝）持税发班埃表4.3.4IS制对象9目玳计值(inn)ftat<i11nd)5裂缝宽度地表裂出10-15(K«««)1*3(Wm)拈欣发展注：R筑整体区斜度累计值达到2"OoO或检料速度连续3d大IQOo(HHH时向依警：H为周边霆筑物岛度.fm;颜Mi年代已久、姑睡之肉型较近的建筑可取卜JU：IWJtJ.绪刚效他.离战坑较的可取1典侬i年代已久'绪构较2£肉期小斑、玄至影晌较大的骨道可取卜双：较新的*结构浅好的、离阳顺远,安金影峋校，N向管道.rr÷tI¾I-.M；建筑物地加变形允许能庆技照现行国家标准建筑地基基础设i1.规数:(CB50007)的有关规定取值4.X5爆破施工对建筑物、管线等安全预警控制值应符合国家现行标准的有关规定。5基坑工程5.1 一般规定5.1 .1基坑工程施工监控应依据鹿坑工程设计、施工方案，针对某坑工程的关键部位武点监控,并制定有效、完整的监控系统，基坑工程周边存在时变形有特殊要求的建筑及设施时，应增加特定监控项目5.2 .2基坑工程监控项目的监控方法和精度要求应按现行国家标准£建筑塔坑工程监测技术标准(GB50497)的有关规定执行5.2 监控项目5.2.1 施工监控项目应根据施坑开挖深度、工程由要性、底坑支护形式等，按表5.2.I确定.序片瓶拄项目丛坑安全等级-a二极三级1惘护墙、边坡W部水平位移*会2阳护墙、功坡顶为疑向位移*.*3深层水平位移力4立柱竖向位移*5用护堵内力6支推内力7立柱内力8锚杆内力*9上“内力IO坑在隆起*HB1.护墙一向上压力X12孔/水质力13地下水位*AA14土体分层沉降*15用边地&竖向位移*ir16海通氏力介(4)混凝土支擦的监测截面选取在两支点间"3部位，且避开节点位置：(5)监测点截面内传感器的数显和布置满足监测要求.5.2.3.6立柱内力监测点应布置在受力较大的立柱上，垂直向宜布置在坑底以上各层立柱长度"3部位。523.7锚杆内力监测点应布置在受力较大、地质条件复杂且具有代表性的位置，基坑各边中部、阳角处宜布置监测点。每层锚杆的内力监测点数量宜为该层锚杆总数的1.%3%,且不应少于3根，各层监测点在垂直向宜保持一致“每根杆体上的测点宜布置在锚头附近和受力有代表性的位置。523.8土钉内力监测点应布宜在受力较大、地质条件匆杂且具有代表性的位置，基坑各边中部、阳角处宜布置监测点.监测点数Si和间距应根据具体情况确定，且不应少了3个，各层监测点在垂直向宜保持一致.每根杆体上的测点宜布置在锚头附近和受力有代表性的位置.5.2.3.9坑底隆起监测点宜按纵向或横向剖面布置，剖面宜选择在基坑的中央和其他能反映坑底变形特征的位置，监测剖面不宜少于2个，同一剖面上监测点间距宜为Ionr30m.数量不应少于3个。5.2.3.IO围护地侧向土压力监测点应布置在受力、土质条件变化较大且具有代表性的部位。平面布置上每边不宜少于2个监测点，垂直向间距宜为2m5m,下部可适当加密,当按土层分布情况布置时，每层土测点不应少于1个，且宜布置在各层土的中部。5.2 .3.11孔隙水压力监测点应布置在基坑受力、变形较大且具有代表性的部位。垂直向测点宜按上层分布情况布置，间距宜为2m5<n,数房不宜少于3个.523.12 地下水位监测点布置应满足下列要求：(1)采用深井降水时，基坑内地下水位监测点布置在基坑中央和两相邻降水井的中间部位；采用轻型井点、喷射井点降水时，基坑内地下水位监测点布置在基t中央和周边拐角处，监测点数量根据具体情况确定；(2)基坑外地下水位监测点沿基坑、被保护对象的周边或在基坑与被保护对象之间布宜，间距为20m50m,当有止水帷幕时，布置在止水摊幕的外侧约Zn处：(3)地下水位管的港管管底埋置深度在最低设计水位或最低允许地下水位以下3m、5m：承压水地下水位管的谑管埋置在所测的承压含水层中。5.2.3.13±体分层沉降监测点应布置在舞近被保护对象且有代表性的部位，数量应根据具体情况确定。垂直向测点宜布置在各层土的界面上，也可等间距布置。5.2.3.14周边地表沉降监测点宜按监测剂面布置在坑边中部或其他有代表性的部位，数量视具体情况确定。每个监测剖面上的监测点数量不宜少于5个。5. 2.3.15扬压力监测点宜按纵向剖面布置,剖面宜选择在基坑的中央和其他能反映基坑底变形特征的位.置,，剖面数量不应少于3个，间距宜为20m50m,剖面上监测点间距宜为IOm20m.数量不宜少于3个。5.2.4 基坑周边环境影响监控测点布置应符合下列规定。5.2.4.1 从基坑边绿向外1倍3倍基坑开挖深度范围内需要保护的周边环境应作为监控对象，必要时应扩大监控范图。5.2.4.2 周边建筑物沉降监测点宜布置在建筑四角、沿外墙每Iom15m处或每隔2根3根柱的柱基或柱体上和其他具有代表性的部位，且每例外墙不应少于3个监测点。周边建筑水平位移监测点应布置在建筑的外地墙向、外培中间部位的培一k或柱体上、裂缝两侧和共他具有代表性的部位，监测点间距根据具体情况确定，一侧墙体的监测点不宜少于3点。5.2.4.3 边建筑物倾斜监测点宜布置在建筑角点、变形缝两侧的承重:柱或墙上，应在主体顶部、底部上下对应布设，上、下监测点应布置在同一垂直线上。5.2.4.4 周边建筑、地表裂缝监测点宜布置在有代表性的裂缝位置，当原有裂缝增大或出现新裂缝时，应及时增设监测点。每条裂缝的监测点不应少于2个，且宜布置住裂缝的最宽处和裂缝末端5.2.4.5 地下管线位移和沉降监测点宣布周在管线的节点、转角点和变形曲率较大的部位,平面间距宜为15m25m5.2.5 基坑工程监控频率应根据施工进度确定，并应符合下列规定.525.1基坑施工监控应从基坑用护结构施工前开始，直至船坞、翻车机房、通航建筑物等完成为止,对有特殊要求的工程应根据需要适当延长基坑监控时间。a2.5.2基坑监控频率应综合考虑基坑安全等级、施工阶段、周边环境和当地经验确定，并符合设计要求。当无相关设计要求时，宜按表5.2.5确定。*5.2.5占坑监控频率基坑安全等级施工进程Va率开挖深度h(m)<w1次2d1.次/3dH3'2H3I次d'1.次/2d2H3'H1次d2次/d底板浇筑后时间T(<0«C7IZVd7<T三GHI次/3d1<KT<28I次5dT>28I次7d二级开挖深度h1次/3dH3'21.1.3I次/2d2II3'HIJVd底板浇筑后时间T(d)<?1次/2dI次/3d1IT<28I次7dT>28IiV1.Od海H独励t设计涨心的也为nt当基坑安全的at为三城时,监测领率可视R体情况近普降低;砂遥测监测畋目的仪港监测频率"JJUM。况适当酹低.5.253当出现下列情况之一时，应提高施工监控频率：(1)监测指标接近预警值：(2)监测指标变化较大或者变化速率加快：(3)基坑底部、侧壁出现管涌、源漏或流砂等现象：(4)基坑及周边大量积水、长时间连续降雨、周边输水管道出现泄漏：(5)支护结构出现开裂：(6)周边建筑物、地面突发较大沉降或出现严型开裂：(7)出现其他影响基坑及周边环境安全的异常情况。5.3覆警拄制5.3.1 基坑施工监控应设置预警值,预警值应满足水运工程建筑物的设计要求和周边环境中被保护对象的控制要求，5.3.2 预警控制应由累计变化量和变化速率双控。5.3.3 基坑支护结构预警值应根据土质条件、设计要求和当地经验等综合确定，在无相关设计要求时，宜按表5.3.3确定.5.3.4 基坑周边环境影响预警值应根据相关规范和设计要求确定.无相关规范和设计要求时，宜按表4.3.4确定.5.3.5 当出现I：列情况之一时，应立即进行危险报警，且应对基坑支护结构和周边环境中的保护对象采取应急措施.(1)监测指标达到使警值：(2)基坑支护结构或周边土体的位移值突然明显增大：基坑出现流砂、管涌、隆起、陷落或较严重的漆漏等：(4)基坑支护结构的支拽或锚杆出现过大变形、压屈、断裂、松弛或拔出的迹象：(5)周边建筑的部分结构、周边地面出现较严重突发裂缝或危害结构的变形裂缝：(6)地下管线变形突然明显增大或出现裂缝、泄漏等；根据工程经验判断,出现其他需进行危险报警的情况。表5.3.3基坑支护结构监控91警值的；监控项目支护结构契型基坑安全等蝮一级二级三境乐计值累计箱累计值变化速率(ifuzd)绝对亚Cm)利对塔抗深度OOIS1.W值(innd)绝对低(Im)相对战坑东强（三）按IWia变化速率(innd)葩对伊(irm)相时用凯深度（三）ISIWia墙，WJf1.ff1.土打墙、复合土灯堵、喷锚支护、水过土地：«bW0.：5%-o.n3-5WvSO0.5%-O.K%4'S50-600.n-.o%5'6水平也尊铜板桩、泄注桩、里钢水泥1.W；、地下连城埃20-300.2-0.32-33O"4O0.3-0.5%27IQ飞00.册心3-5i.«JfiS1.土打堵.闱辅支护20300.3%v0,W2'330'4。0.6-0.83、410'600.8'1.(>4'5水泄土墙，型钢水泥土墙3O"4O0.6%-<J.8%3't40-600.s-.o%C52器向位格锵板桩、泄注桩、里钢水泥土培、地下连续埸10200.1.-0.22'320'300.3'0.5$2'330FO0.5-0.6%3'4乂合±匀地所600.no.国3'450-700,那腌4-560、M0.7-1.Q%5'63深层水平位移钢板桩5O-6O0.-0.72'360、的0.7-0.8¼3'570%900.8¼-1.04-5曳钢水泥土堆一一50-600.7%-0.894'5HO"900.91.05'6港注桩W500HI4%2'370'750.6-0.7%3'5«1900.%-o.骁-1-5地下连线墙W500.KrO小70'750.7-0.於(ROsM0.9%-1.0%4立柱密向位移20-302-320、：22-320Fo2'45周边地表我向位移2T352'334'453'445-S54-56tttHXiHi20mta>>X<Ut*W<riWd7地下水位100050010005001000500埃表5,3.3序;监控项目支护结构类型里址安全等汲一级二级三级JK计值Sitff1.i累计值变化速率(in11,d)绝对值(itw)相对星坑深度控制值变化速率(innd)绝对俄(iw)相对基坑深度00控制值变化速率(inn/d)绝对值(i11)相对基坑深度（三）控制值8支撵轴力最大值:601.f1'70f最小值：80t'!00At(fi:7Of,'8O¼f及小伤：8Cr¼f'1.OO*最大优：70%,'80%f最小值：8OM'1.O*9信杼拉力10土压力60%f'70¼f7o%f'mr70MCftMI1.孔隙水压力12围护墙内力60f-70Vf70f'81.W70Me领处13立柱内力注：f是荷毂设计值J是构件承教能力设计位,八足纲支推、稀H预应力设计位：累计俏取地对Ift租相对基坑深度（三）控制侑两者的小值I当监测项目的变化速率连续3d过彼警侦的70V.应报警：嵌岩的灌注板或地下连读端位移做警位在接表中数例的义用6桩基工程6.1 一般规定61.1桩基工程施工监控应包括水上施工平台监控、水上施工环境监控和沉桩施工监控。6.1.2当工程地质条件更杂且缺乏沉桩经验时，施工监控方案编制前应进行可打性分析、桩身应力计算、沉桩对岸坡秘定和周边建筑物安全的影响分析、风浪和水流对沉枢施工的杉响分析6.2 监控项目6.2.1打入桩和灌注桩施工监控项目应根据沉桩、成桩工艺分别按表6.2.IT和表6.2.1-2确定。嵌岩机的施工监控项目可结合具体类型参照打入桩和灌注桩选取*21T序号览控项目水上，工平台登向位移水邛位移2水上德工环境K浪Z水深水流文3沉杭随匚外观枕食*贯入度动力祝测R注表为应即用I,为装顺目6.2.2 桩基水上施工平台监测点宜布置在四角和各边中点处，每半个月观测1次，在水位、潮位和流速变化较大的季节宜每周观测1次。6.2.3 在开阔水域进行桩基施工时，宜开展施工水域的风、浪、水深、水流等环境房监测，施工期宜每天观测1次。6.2.4 采用钵击沉桩时，沉桩过程的施工监控应符合下列规定。&2.4.1混凝土桩沉桩过程中应检查和记录桩身有无出现严重裂缝和破碎掉块等现象。6.2.4.2沉桩过程中应开展桩身垂直度和贯入度监测2.1-23tftt<aus9目序号½½fitIJ水上施工平台要向位移£水平位移X2水EtE环境风浪A水海A水漉ft力H气体浓度X3灌注桩施工泥浆A水头筌*振动注：表中“”为腐U.F”为颜H6.2,4.3缺乏沉桩经验时，宜选取地质条件更杂和具有代表性的区域进行沉桩前可打性分析和沉桩过程动力观测，数量宜取总桩数的外5标且不应少于5根。6.2.5 水上沉桩施工后宜观测处于自由状态的桩顶沉降和水平位移，其观测频率应根据现场风浪和水流情况确定。6.2.6 钻孔灌注桩施工过程中，应根据现场的施工条件和地基地质情况，对泥浆进行定期检测，施工过程中应对水头差进行实时监测。6.2.7振动沉桩施工过程中，宜开展施工振动监测，测点宣布置在打桩机与建筑物连线上，测点间拒不比大于IQm6.2.8 沉桩施工过程中宜进行挤十.效应监控，对桩基周边十体进行水平、竖向位移观测.测点宜布置在打桩机与建筑物连线上，测点间距不宜大于Iom6.2.9 周边环境影响监控项目附按表6.2.9确定.«6.19.边尔U啊目序号监控项口沉桩、成枇工艺打入柱洲注桩I岸坡坡顶衣层期向位移*坡顶水平位移*%深区水平位移孔隙水次力振动在测2周边建筑物理向位格育水平位移*在*裂缝振动观测½划武颂目，“”方£体6.2.10桩基施工前应对岸坡和周边建筑物的现状进行巡视调查和记录，岸坡监测点可参照第11.1节的有关规定布置，周边建筑物监测点宜布置在建筑物的角点、中点或柱上、裂缝两侧及共他有代表性部位.桩基施工期宜每天观测1次，稳定后宜每月观测2次'3次，施工间歇期宜在停工时和重新开工时各观测1次。6.2.11根据沉桩位置和场地工程地质条件，桩基施工过程中宜在岸坡轴线和周边建筑物上布置1个2个振动观测点，并应在沉桩施工时实时监控.6.3预警控制63.1锤击沉桩施工过程中，预警值应符合下列规定。6.3.1.1控制负入度应根据地质情况、设计承我力、锤型、桩型和桩长等因素综合确定。6.3.1.2钢就混凝土桩和预应力混凝土桩桩身锤击沉桩动测压应力极值不应大于桩身混凝土轴心抗压强度设计值：钢管桩锤击压应力极值不应大于桩身屈眼强度的0.瞪.6.3.1.3钢筋混凝土桩锤击沉班动测拉应力极值不应大于桩身淞凝土轴心抗拉强度设计值的1.3倍；预应力混凝土桩桩身锤击拉应力极值不应大于桩身混凝土轴心抗拉强度设计值的1.3倍与有效预应力值之和。6.12 桩基施工对岸坡的影响监控预警值应根据施工监控设计要求确定，在无相关设计要求时，应符合第11.2节的有关规定。6.13 桩基施工对周边建筑物的影响监控预警值应根据施工监控设计要求确定，在无相关设计要求时，应符合第43.4条的规定；其中沉桩振动对周边建筑物的影响预警值应符合现行国家标准£建筑工程容许振动标准3(GB50868)的有关规定。7码头工程7.1 一般规定7.1.1 码头工程施工监控方案应根据码头结构形式，综合考虑水文地质条件、周边环境、施工方案等因素确定。7.1.2 施工期测点埋设应兼顾使用期原型观测的要求“7.2 高桩码头监控项目7.2.1 高桩码头施工监控应包括岸坡施工监控、桩基施工监控、上部结构施工监控、接岸结构施工监控和护面抛填施工监控.桩基施工监控应满足第6章的有关规定。7.2.2 高桩码头施工监控项目应按表7.2.2确定。序号览控项目岸坡施工转向位移水平位移*深层水平位移孔独水IK力*2上部结构旅工竖向位移水平位移*3接岸结构被工转向位移*水平位移A深层水平位移4护向他地饱工机顶位移X岸坡位将A&1，“”>mr.jmr.7.2.3 岸坡施工过程的竖向位移、水平位移、深层水平位移和孔隙水压力等测点立布置在岸坡的坡顶处，监测断面的间距宜为20m100m,施工期应每天观测1次，稔定后每月观测2次3次。7.2.4 码头上部结构和接岸结构浇筑面层混凝土时,应埋置固定的竖向位移和水平位移观测点，做好记录并及时进行首次观测，固定观测点宜每20m50m布置1个断面，施工期宜每天观测1次.稳定后每月观测2次3次.7.2.5 护面抛填过程中宜对桩顶位移和岸坡位移进行监测,监控频率为每天1次，稳定IS后的监控频率为每周1次。7.2.6 高桩码头沉桩施工时宜对岸坡和周边建筑物进行观测监测，并应满足第6.2.7条的规定。7.2.7 接岸结构施工过程中，应对正在施工部位、岸坡和周边建筑物进行竖向位移和水平位移观测，施工期应每天观测1次，稳定后每月观测2次'3次。7.3 重力式码头监控项目7.3.1 重力式码头施工监控应包括基础施工监控、堵身施工监控、上部结构施工监控和后方回填施工监控。7.3.2 重力式码头施工监控项目应按表7.3.2的确定。初32目序号我控尔目基础施工崎楸回淤*但垠粒定性
