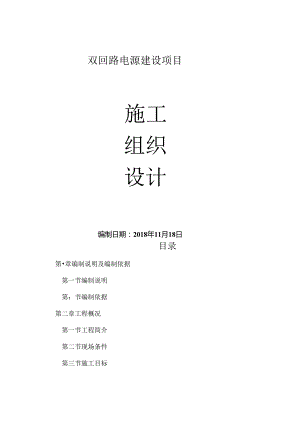

双回路电源建设项目施工组织设计.docx

双回路电源建设项目施工组织设计编制日期：2018年11月18日目录第章编制说明及编制依据第一节编制说明第：节编制依据第二章工程概况第一节工程简介第二节现场条件第三节施工目标第三章施工准备第一节技术准备第二节施工机具和仪器准备工作第三节劳动力部署第四节主要材料和设备供应计划第五节施工现场准备第四章项目施工组织机构第一节项目管理机构第二节项目主要负责人及各部门职责第三节生产现场的保障作用第五章施工方案与技术措施第一节电缆排管施工第二节电缆井施工第三节顶管施工第四节电缆敷设和二次接线第五节设备土建基础及安装施工工艺第六节调试及试运行第六章质量保证体系与技术措施第一节质量目标第二节质量保证体系第三节质量管理措施第四节工程质量保证技术措施第七章安全保证体系与技术措施第一节安全目标第二节安全保证体系第三节安全管理制度及办法第四节安全组织技术措施第五节施工过程的安全控制第八章工期与施工进度计划第一节工期要求第二节施工进度计划第三节影响工期的主要因素第四节保证工期的技术措施第五节计划控制第九章文明施工措施计划第一节影响环境的因素第二节环境保护措施第三节文明施工措施第四节文明施工考核和管理办法第十章工程施工的重点和难点及保证措施第一节工程施工的重点及保证措施第：节工程施工的难点及保证措施第十一章拟投入的主要物资计划第一节材料的进场计划第二节材料的采购、检验和使用原则第三节材料的储存与管理第十二章拟投入的主要施工机械、设备第一节施工机械设备组织配置及原则第二节主要施工机械、设备使用的保证措施第三节机械设备维修保养制度第十三章劳动力安排计划第一节劳动力安排计划第二节施工人员的选择第三节保证劳动力及时供应的措施第十四章施工总平面布置第节施工现场总体平面布置第二节施工现场临时用电、临时用水总体布置第三节施工现场消防总体布置第十五章计划、统计和信息管理第一节计划、统计报表的编制与传递第二节信息管理第三节竣工资料及施工记录的移交第十六章售后维护服务附表附表一：拟投入本工程的主要施工设备表附表拟配备本工程的试验和检测仪器设备表附表三：劳动力计划表附表四：计划开、竣工日期和施工进度计划横道图附表五：施工总平面图附表六：临时用地表第一章编制说明及编制依据第一节编制说明本施工组织设计作为指导某市五家医疗机构双回路电源建设项目施工工作的主要依据，编制时对工期目标、质量目标、项目管理机构设置与劳动力组织、施工进度计划、机械设备及周转材料配备，主要技术方案及措施，安全保证措施，文明施工及降低成本，推广新技术等因素作了充分考虑，突出其科学性及可行性，严格保证工程质量和工程进度，确保工程如期完工。第二节编制依据1、某市五家医疗机构双回路电源建设项目施工招标文件、施工设计图及工程量清单。2、国家现行有关施工验收规范。3、我公司人员安排，技术力量，机械设备配置。4、我公司以往的类似工程施工经验及对本工程的承诺。5、施工技术规范、质量验收规范：1）、电气装置安装工程母线装置施工及验收规范GBJ149-902）、电气装置安装工程高压电器施工及验收规范GBJ147-903）、电气装置安装工程接地装置施工及验收规范B50168-924）、电气装置安装工程盘柜及：次回路接线施工及验收规范GBJ5017-925）、电气装置安装工程电缆线路施工及验收规范GB50168-926）、电气装置安装工程电气设备交接试验标准GB50150-917）、电气装置安装工程施工及验收规范GB50254'50259-968）、变电所总布置设计技术规程D1./T5056-19969）、高压配电装置设计技术规程SDJ5-8510）、交流电器装置的接地D1./T621-199711）、继电保护和安全臼动装置技术规程D1.400-9112）、并联电容器装置设计技术规程DSJ25-8513）、输变电工程达标投产考核评定标准14）、接地装置施工及验收规范B50168-9215）、施工设计图纸和设备厂家安装使用说明书。第二章工程概况第一节工程简介1、工程名称：某市五家医疗机构双回路电源建设项目2、建设地点：某市3、建设内容及规模：项目分别位于某市金盘路45号、国兴大道文坛路6号、椰海大道390号、新城路宗伯里一横34号、揶海大道20号等五家医院院内。计划分别从五家医疗机构就近的供电线路上重新再引来一条新电缆接入现医疗机构原有或新建配电房的第二电源进线柜，建设第二电源。4、计划工期：30日历天5、招标控制价：11028408.78元。6、招标范围：建安工程（具体以施工图及工程量清单所包含的内容为准）。7、质量要求：合格。第二节现场条件现场有施工用临时水、临时电的接驳点，我方进场后将根据现场实际进行再设置，以满足施工要求。现场材料堆场、加工车间设置在空闲场地、不得占用施工通道，并加以维护、满足施工需要，并随着施工进度随时调整。第三节施工目标1、施工工期目标工期目标：30日历天。2、质量管理目标本工程质量符合国家质量验评标准，达到合格。3、安全管理目标安全目标：确保不发生重大伤亡事故、杜绝重大火灾事故发生、杜绝重大食物中毒事故、杜绝重大疫情传染病事故、杜绝重大机械安全事故、杜绝重大职业病发生、杜绝死亡事故、安全防护达标率为100%o4、文明施工目标文明工地目标：自觉遵守国家和海南省及管理部门发出的一切文明施工的管理规定，安全文明施工达到巾级文明工地标准。第三章施工准备第一节技术准备1、组织现场施工人员熟悉和审查施工图纸，积极准备施工图纸会审及相关的技术交底工作，编制施工方案。在施工审查的基础上，技术人员要将工程概况、施工方案、技术措施及特殊部位的施工要点、注意事项等向全体施工人员做详细的技术交底，严格按照设计图纸施工，规范及批准后的施工方案实施施工作业。2、认真学习施工图纸，会同设计单位、建设单位、堪察单位及监理单位进行图纸会审，并做好记录，作为施工依据。3、培训施工人员掌握新工艺，新技术，重要工种和特殊工种需经培训，考核合格后方可上岗。4、按施工平面布置图搭设临时设施，布置施工机具，严格按平面布置图的规定，堆放各类物资、材料，保证场地内施工道路、水电线路畅通，做好各种施工机械的维护保养工作。5、做好施工安全技术交底工作，通过安全技术交底，使参加本工程的施工人员对工艺要求和安全标准做到心中有数，以利科学管理，精心施工，严格按操作规程进行作业。6、编制好材料预算和材料计划，为施工生产提供可靠的保障，同时做好工程的成本核算。7、土建与电气安装等专业要互相协调并紧密配合，道路、围墙、排水工程采用穿插施工，按计划完成各项施工任务，做到互不影响，确保施工总进度。第二节施工机具和仪器准备工作本工程的施工范围大、工期紧，需要的施工机具和仪器的种类和数量多，具体情况详见附表一。必须认真落实准备好设备配置，所有施工机具和仪器必须处于正常状态，以保证完全满足施工的需要。第三节劳动力部署根据工程施工的进度计划安排，按照本工程的施工特点，组织布置劳动力，保证工程施工不间断，保证质量，保证安全顺利进行。劳动力组织具体见附表三：劳动力计划表。第四节主要材料和设备供应计划根据工程施工的计划安排，及时统计所需材料的数量，主要材料需要尽快联系生产厂家。.第五节施工现场准备一、现场清理和施工测量控制1、现场清理施工人员进场后马上进行场地清理、平整，为溯量放线工作做好准备。二、施工和生活设施1、根据平面布置图，设置现场项目部、办公场所、生活设施等。2、铺设临时道路，办理临时供水申请，架设施工用电线路和设施，并铺设施工排水的管沟。第四章项目施工组织机构第一节项目管理机构图4-1项目管理组织结构图第二节项目主要负责人及各部门职费1、项目经理1）作为承包商的代收，全面负责本工程的施工管理工作。2）组建本工程项目管理组织机构，并确保运行良好。3）项目全过程施工生产的组织者、指挥者和全权负责任者。4）负责建立本项目施工质量、安全、文明施工管理机构及体系,并监督其有效运行。5）接受并贯彻项目法人、监理工程师有关工程质量、安全及施工进度方面的指令。6）协调各方面之间的关系，解决施工过程中有关技术、材料、设备和工器具方面的重大问题保证施工按施工组织设计正常运行。7）主管工程的安全和质量控制工作，负责组织有关部门严格贯彻安全法令、法规和措施，按质量保证体系的要求，确保安全文明施工和工程质量，并对工程安全和质量全面负贡。8）自觉维护国家、业主、企业和职工的权益，完善工程项目的经营机制，落实经济贡任制，确保业主的合法要求和公司下达的各项经济指标全面完成。2、电气施工部1）全面负责本工程项目技术管理工作。2）主持编制本工程项目施工组织设计。3）审批本工程项目质量保证大纲和施工技术方案。4）从技术方面协助项目经理抓好各项质量、安全管理工作。5）负责技术方面与监理工程师的联系。3、安监部1）负贡本工程施工质量和安全具体管理工作。2）按公司质量保证体系、职业安全健康与环境保护管理体系的要求，制定相应的质量及安全保证措施和管理制度并监督执行。3）负责本工程施工中质量监督检查、检验及验收。4）负责本工程施工中安全、文明施工监督检查以及交通安全、防火防爆的管理工作。第三节生产现场的保障作用公司将该工程当年度重点工程来抓，各职能部门负责提供专业指导和服务，以确保工程的各项运作协调一致。同时，公司选派业务能力强、素质高的专业技术人员组成项目经理部，配置良好的施工机具和车辆，保证材料供应及时；另外，公司要求各职能部门对现场出现的问题快速反应，保证工程顺利进行。第五章施工方案与技术措施第一节电缆排管施工1、施工测量放样施工前的准备工作阶段，即组织技术人员对业主交付的控制点和水准点进行熨测，按100米左右的间距设置临时水准点，并与高程基准点进行闭合，闭合差符合规范要求。施工控制网及施工水准起算点均应设置在不受干扰，牢固可靠，通视条件良好，便于控制的地方。在按图控制坐标和高程的前提下，还要重点考虑本工程与主体道路和人行道的高程吻合。以局部服从整体，为整体美观创造条件。2、沟槽施工(1),沟槽土方开挖沟槽施工采用梯形断面开挖，以机械为主，人工配合。在开挖时严格控制沟底设计标高，机械开挖应保留IoCin用人工清底，以免机械作业超挖扰动沟槽底原状土。如遇到不良土壤，以书面形式报告业主和监理工程师，经同意后再作施工处理。开挖时做好基坑排水工作，两侧对称挖排水沟的截面积15cmX15cm为宜。如遇水位较高时四周采用挡板支模防止沟槽坍塌。施工前和施工过程中考虑地表水的排除及基坑中积水的抽排，确保混凝土底板在无水环境下施工。基坑开挖期间，基坑附近不堆放弃土和建筑材料，做到文明施工。开挖基坑时，如遇到不良土壤应适当加大放坡,确保槽底作业面。(2)、沟槽混凝土底板施工施工前，对沟槽底板进行整平，放出沟槽中心线，按设计的高度和宽度利用沟槽土模浇筑混凝土底板。混凝土标号为C15,采用商品混凝土，厚度10cm。浇筑时严格按要求振捣，直到完全密实为止。浇筑后进行收光并做到及时养护,确保混凝土的强度。沟槽底板应3%°朝检查井方向放坡，以便电缆排管的排水。并根据排管宽度，按间距1.5米在排管两侧预留f121.=800mm的钢筋预埋件，用于加固排管防止混凝土包封时排管上浮。(3)、电缆排管的铺设在混凝土底板上铺设电缆排管，先将电缆排管用专业焊接机将排管焊接到设计尺寸用配套电缆管卡按技术要求组合排列整齐，然后支模板利用浇注底板混凝土时预留的钢筋埋件加固排管，敷设接地扁钢后进行浇注混凝土包封。(4)、土方回填电缆排管铺设完工后，进行土方回填，以机械为主，人工配合。分层回填，每层厚度为30c!n,并进行夯实。回填到距离地面0.5米时，采用三七灰土回填，回填的高度与主体道路路面高程吻合。余土用H卸汽车运至余土弃置场。(5)、电缆排管施工工序:第二节电缆并施工1、施工测量(1)、测量小组的组成测量小组由3人组成，明确其岗位职责。测量组长必须严格认真审核设计图纸与设计单位移交的测量点位数据，根据设计与施工要求制定测量方案。建立测量手册和复测制度，为规范化、标准化施工打下良好基础。(2)、高程引测与定位根据甲方出具的测绘成果报告施测定位，依据测绘院测定点位为起始点施测，对各控制点布设，经闭合无误后，用混凝土浇筑桩身加以保护，控制桩埋设深度不少于800mm,并做围护。高程引测点依据水准点引测入场区内，沿拟建电缆隧道、电缆排管，沿线在检查井处引测控制桩并用红漆标在控制桩上。(3)、定位放线根据设计提出的坐标点和甲方给定的水准点，用全站仪采用测回法观测，取其平均值。定位测设后，由施工单位、监理部门和建设单位等有关部门验线无误。并做出测量记录后，方可进行基槽开挖。2、基槽开挖(1)、土方开挖采用机械开挖，人工配合清槽，开挖顺序根据施工现场情况分区、分段施工。基槽开挖放坡系数1：0.35,留工作面800mm,土方全部运走，基槽边不允许堆土，土方回填时回运土回填。根据实际情况本工程划分施工段，各施工段同时流水施工，施工段之间的连接必需步调一致保证顺利进行。每段施工都要根据实际情况施工前首先要搭好用护，清除障碍，平整场地，将地表覆土运走，放好基槽开挖线(按确定放坡系数1：0.35,800mm工作面)，临时道路安排一辆铲车随时平整，修理,汽车上路做好防尘、及清洁工作，做好冬季施工措施的准备工作。机械挖土各段同时进行。为了保证挖土、装车均衡作业，挖土机可以用液压中、小型挖土机。机械开挖不到之处，再配以人工开挖、找平。机械开挖应由深而浅，基底应预留20Cm土层人工清底找平，从而避免超挖和基底土遭受扰动。土方开挖前要探明地下管网，防止发生意外事故。在基坑2米范围内严禁堆土，基坑周围用钢管设置两道护身栏杆，高出F1.然地坪1.2米，栏杆刷警示漆，悬挂警示牌，夜间加设红色警示灯。基坑外施工人员不得向基坑内乱仍杂物，向基坑下传递工具、材料时要接稳后再松了。基坑卜.施工人员休息要远离基坑边及放坡处，以防不慎。下人通道设在基槽开挖宽敞地段不影响正常施工，采用脚手架管搭设，双管踏步，两道扶F高1.2米，坡度为1：0.6,悬挂安全通道标志,O（2）、质量标准机械挖方工程外形尺寸的允许偏差和检验方法序号项目允许偏差（mm）检验方法基坑管道挖方场地平整1标高+0、-50-±100用水准仪检查或拉线尺量检查2长度、宽度（由设计中心向两边量）-0-0用经纬仪、拉线和尺量检查3边坡坡度-0-0观测或用坡度尺检查3、混凝土工程采用商品混凝土泵送。使用插入式振捣器，快插慢拔，逐点移动、均匀振捣。移动间距不大于振捣作用半径的1.5倍，上下层相接，插入卜层5cm。混谕土浇筑时宜连续进行，施工缝应按设计要求留，严格按规范要求操作。顶板上须有马道，供操作工人走动，严禁踩踏钢筋，并设专人看护钢筋，随时调整，并保证保护层厚度。浇筑、振捣完毕后完毕12h内派专人养护，以保证混凝土强度。(1)作业条件钢筋、模板上道工序完成，办理隐检、预检手续。注意检查固定模板的铁丝、螺栓是否穿过混凝土墙，如必须穿过时，应采取止水措施。特别是管道或侦埋件穿过处是否已做好防水处理。木模板提前浇水湿润，并将落在模板内的杂物清理干净。(2)、混凝土浇筑应用机械振捣，以保证混凝土密实，不应漏振或过振，振捣延续时间应使混凝土表面浮浆，无气泡，不下沉为止。铺灰和振捣应选择对称位置开始，防止模板走动，结构断面较小，钢筋密集的部位严格按分层浇筑、分乘振捣的要求操作，浇筑到最上层表面，必须用木抹找平，使表面密实平整。养护：常温(2025oC)浇筑后610小时苦能浇水养护，要保持混凝土表面湿润，养护不少于14d«洋见混凝土施工方案。冬期施工：水和砂应根据冬施方案规定加热，应保证混凝土入模温度不低于5C,采用综合蓄热法保温养护，冬期施工掺入的防冻剂应选用经认证的产品。拆模时混凝土表面温度与环境温度差不大于15,(3)、质量标准保证项目：混凝土的原材料、外加剂及侦埋件必须符合设计要求和施工规范有关标准的规定，检查出厂合格证、试验报告。混凝土的抗渗等级和强度必须符合设计要求，检查配合比及试验报告。止水带、穿墙管、支模铁件设置与构造须符合设计要求和施工规范的规定，严禁有渗漏。基本项目项次项目允许偏差(n11)检查方法1轴线位移5尺量检查2楼层标高±5用水准仪或尺量检查3截面尺寸+5；-2尺量检查4、回填土基础分部工程完成后，经建设、监理、设计、质检等部门验收合格后，可进行回填、夯实，取样员要分层进行监理见证取样，送试验室检测，要求回填材料、夯实系数及十容度符合图纸及规范要求。5、电缆支架制作、安装(1)、电缆支架的制作本工程电缆支架设计材料要求为热镀锌角钢。电缆支架的制作严格按照设计要求尺寸制作，并选择合格厂家供应的材料。(2)、电缆支架的安装按照设计要求的支架安装位置，在隧道土建施工时留预埋件，预埋件(钢板)要每排固定在一起，并与钢筋固定牢固，要确保浇注好混凝土面与预埋件面相平，混凝土浇注好拆模后将预埋件(钢板)找出，将热镀锌支架与预埋件(钢板)焊接牢固。焊接角钢支架时，在角钢侧面焊接热镀锌接地扁铁，扁铁搭接不小于2倍宽度。热镀锌扁钢与热镀锌电缆支架焊接牢固。6、电缆井施工工序:第三节顶管施工1、施工工艺流程穿越道路施工拟采用微控钻孔机定向钻孔穿越道路敷设管道，施工工艺流程如下：现场勘测一一管道轨迹设计一一测量放线一一微控钻孔机械设备就位-敷管施工一一完工清理卫生。2、主要施工步骤及方法(1)、现场勘测的必要性及勘测方法现场勘测资料一方面是先导孔轨迹设计的重要依据，另一方面也是决定施工难易程度，反映工程造价的基础。勘测资料必须精确、可匏，并将勘查结果反映在道路剖面图和平面图上。现场勘察包括基础地形勘查和地下管线探测两部分。地形勘查主要是根据市规划部门提供的审批路由(或原有的设计施工图)，对管线工程周围地形进行勘查。先按施工区域地形及路线范围初步定钻孔中线和地表走向，测量中心线地面的标高或相对高度。根据要求的铺管深度初步确定先导孔倾斜角度、入射点位置。除了考虑地下管线的复杂程度外，还要考虑施工用的钻机及其它设备放置所需要的场地和空间，测量结果要标注在平面图上。地下勘探包括两个方面：地下原有管线及设施的勘查和地质的勘查。地下原有管线及设施的勘态，先导设计时都应避开这些设施，并与这些设施保持一定的安全距离。(2)、关于对原有管线的保护本工程在施工前，采用探测仪对施工经过路段附近所有的电缆、光缆全部进行探测，把原有的电缆缆、光缆的走向埋深所有数据罗列出来，勾划出原有管线的位置走向图，然后对本穿越工程进行导向孔设计，保证所施工的电缆管线至少距离原有电缆达1.5米以上：确保原有电缆光缆线路的安全。另外，在施工过程中，必须使用探测仪全程跟踪钻机钻头所发出的信号，随时控制好钻头的水平偏角和垂直夹角，确保钻头所钻通的轨迹与导向孔设计的轨迹致，以达到安全保护电缆管线的目的。(3)、管道轨迹设计管道轨迹设计是在道路平面图和道路管线剖面图的基础上，设计出钻孔的最佳曲线。设计一般遵循以下原则：1)安全原则，与原有管线保证有适当的安全距离。2)方便原则，将钻机放置在管线较多的人行道一侧。3)经济原则，弧型部分曲率半径越大越好，深度越浅越好。(4)设计管道轨迹对场地周围设备、管道安全性评估的要素：1)管道轨迹设计会不会对周围建筑结构造成任何影响。2)原有建筑物对管道今后使用质量会不会造成影响。3)管道轨迹距离原有电缆、光缆等管道是否达到要求，评估对今后电缆、光缆的使用安全会不会造成影响。4)管道轨迹是否已确保避开自来水、排水、煤气等非金属管道。(4)、钻控钻孔机械设备安装钻机的地基必须平整结实，必要时应用混凝土对钻机前反点处的地基进行加固。安装钻机时要保证钻机导轨中线和设计导向孔轨迹在同一垂直面上，导轨和水平面夹角与设计的入射角一致，机上钻杆与地面交点在设计的入地点上。(5)、先导孔钻进成孔先导孔钻进成孔是水平定向钻进施工的重要阶段，它决定铺设管道的最终位置。钻杆按设计的轨迹以预先确定的8-20°角度钻入地层，在钻进液喷射钻进的辅助作用下，钻头向前延伸。在每根钻杆钻入后，利用手持式跟踪测量钻头位置，至少钻进每根钻杆测量一次。对有地下管线、关键的出口点或调整钻孔轨迹时，应增加测量点。将测量数据与设计轨迹进行比较，确定下一段要钻进的方向。钻头在出口处露出地面，测量实际出口是否在误差范围之内，如果钻孔的一部分超出误差范围，可能要回拉钻杆，重新钻进偏差的部分。当出口位置满足要求时，取F钻头和相关钻具，开始扩孔.先导孔钻进成孔施工中应使钻孔实际轨迹尽可能接近设计轨迹，实钻中不可避免地会发生钻头偏差设计轨迹的情况，一般采用以深度控制为主，顶角控制为辅的方法来纠正偏差，从而达到控制钻孔实际轨迹的目的。(6)、分级扩孔顶管就位先导孔成孔的孔径为中80mm,轨迹形成后，即可扩孔。扩孔将孔径扩至能铺设管道，终孔孔径一般应为管线外径的1.21.5倍。在分级扩孔时根据地质情况，选择适当的泥浆配方。扩孔达到设计要求的孔径后即可拉管。、回拉铺管钻孔扩大后，管线可回拉进入充满泥浆的孔中。准备回拉的管线应在出口一侧连接并进行检测。铺设钢管时如果遇到摩擦力太大，可将钢管放在滚筒上以减少摩擦力，保护管道的涂层。钻杆使用一个拉头或拉钩和一个单动接头与铺设管连接，单动接头用于防止管线回转而拧坏管线。回拉时，可以向孔内泵入润滑液，较少摩擦，以便顺利回拉。(8)、清理现场，打扫卫生该路段施工完毕后，及时清理现场，打扫卫生，将淤泥杂物运到指定堆放区，作到施工完毕现场不留痕，将对道路的影响减到最小。3、关于管道敷设过程中对路面基础的保护本穿越工程采用微控定向钻孔敷管技术施工，旋工过程中，先用定向钻(不带扩头)按设计好的导向轨迹进行钻通。钻通后，采用扩头分级把已成孔的轨迹进行扩宽，直到直径达到所需的孔径大小为止。在钻头钻进和扩孔成孔施工中，成孔的泥不会随孔口排出，而是通过钻头扩头转动，将成孔轨迹中的泥向成孔周边压迫，使成孔周边土质密实度增加，待敷管后，受压迫的土质在自然力的作用下，向管壁方向缓放，恢复原有土层结构。所以，采用微控定向钻孔敷管技术施工,原有的土层不会受到扰动，大大增加其施工的安全性。另外，在扩孔成孔和拖管过程中，为降低扩头和管对原土的扰动,施工过程中采取添加一定比例的膨润土泥粉，以增加成孔和拖管的顺滑性，保证路基的安全。第四节电缆敷设和二次接线1、施工前的准备（1）现场条件检查1）所有土建电缆沟应已结束，电缆沟盖板应完整齐全，排水畅通。2）电缆竖井、电缆层的电缆支架已全部按图施工完毕。3）施工道路畅通无阻，杂物清理干净。（2）技术的准备D电缆敷设前应进行技术交底，组织施工人员熟悉图纸及.次电缆清册，使施工人员任务明确。2）施工人员应依据电缆清册提前编写好电缆标志牌。2、主要工序及施工要求（1）电缆管的弯制及敷设根据部颁规范要求，电缆经电缆通道，电缆沟引至设备机构箱，控制箱或电缆穿过建筑物楼板，墙壁，站内道路等均需穿过电缆管。所以电缆管弯制前应按电缆敷设清册同接线图纸统计出所需各种规格电缆管，其管的内经应不少于穿管电缆外径的1.5倍，有两个直角弯时应选2倍左右，露出地面管段的管口与机构箱底电缆孔之间的空隙，一般为20Omm适宜。弯制时不要预留太长，以免造成浪费。弯制好的电缆管应用半圆钱去管口毛刺，在切割口及电焊处（除焊渣后）涂上防锈红丹及灰漆。在驳接电缆管时不允许有焊穿现象，敷设电缆管的弯曲部分不应露出地面。配制的管每条不应超过两个90度弯。电缆管敷设后的固定，靠基础水泥杆的一般在管段上部加装1只抱箍与电缆管烧焊固定，如基础是水泥支构架，则可以直接把管烧焊在预埋铁板上。到设备机构箱或控制箱的可利用其固定支架加装角钢（在隔离开关地刀电缆管固定角钢加工时应考虑角钢焊接高度，以免造成机构箱外壳不能放下来而影响其内部二次接线），引至电缆管段烧焊固定。但是电缆管不能直接烧焊在设备的外壳或本体上，电缆管敷设固定后，要用巾16以上的镀锌间钢作可匏接地，电缆管口穿出电缆沟的一头空隙要用水泥砂浆封上，以防下雨把地面的泥土沿着管边空隙冲入电缆沟内，电缆穿管后要用沥青或电缆胶封住上管口空隙。（2）电缆敷设1）电缆敷设的要求电缆敷设的总体构思，不仅要考虑施工方便，节约电缆。电缆沟内的电缆要排列整齐，避免交叉，特别是在电缆十字交汇处，竖井口，尤其要注意。可按设计图纸提供的电缆排列断面图及结合规范中的要求。在电缆支架上排电缆时，动力电缆放在最上层，控制电缆根据每条主沟的最终设计，当选择本期敷设电缆的支架层数，占满一层，再占新层，通讯及弱电电缆放在最底层。电缆在支架的位置一般按电压等级由上而卜顺序排列，IOkV以上的电力电缆，IOkV以下的电力电缆，IkV及以下的电力电缆，照明电缆，直流系统电缆，控制电缆，通讯电缆，保护用的电缆与电力电缆不应同层敷设。2）电缆敷设前的准备工作：认真清点到达现场的电缆规格、长度、并在盘上编号。事先量出户内到户外屏箱之间长电缆的实际长度，合理安排每盘电缆的施放条数，起讫点，并按计划集中在预放地点。准备好电缆架及提前写好电缆牌。在电缆沟的交叉处、转弯处及主控楼首层电缆竖井，按图纸标出电缆敷设断面排列图，使敷设人员目了然，并以此为准进行排列电缆。把本组负责施工范围内的控制保护盘，端子箱按图标出编号，以及每个屏、箱的所有电缆起讫点，以备电缆接线时进行校对。检查电缆沟内电缆支架是否齐全、牢固，油漆是否完整，并清除电缆沟内杂物。电缆经过黑暗处，如夹层等要设置36V以下的安全照明。施工负责人应按电缆清册，有关设计要求向参加施放人员交底，熟悉施放路径，分配每人所负贲的位置。3）电缆施放施放长电缆时要设专人指挥，号令统一。电缆施放时必须按区域及电压等级进行，原则上先敷设长电缆，后敷设短电缆，先敷设同规格多的电缆，后敷设其它电缆，尽量敷设完一条电缆沟再转向别的电缆沟。施工负贡人应有计划，步骤地敷设，每天放几条，什么时候完成等要作周密考虑。电缆敷设时要做好每条电缆实际长度记录，并安排有经验，对路线走向熟悉的工人带领，指定每人所负贲的位置。转弯处应有责任心强，有一定经验的工人把关。每放一条电缆后随即沿线整理好，放在预先确定的电缆支架上。然后两端挂上电缆牌（竖井口的电缆也要挂牌）。整理电缆时要逐条排齐、扶直，转弯部分应一致，且用细铁丝作临时绑扎固定。相互平行的转弯，要尽量减少交叉。电缆全部施放完毕整理好后要用电缆卡作永久性固定。电缆施放时应注意下面几点：施放人员应站在电缆转弯处的外侧，拉动电缆时要加强互相联系。控制电缆施放前要测量绝缘电阻，并注意摇绝缘电阻后对电缆芯放电，最后封头防潮。单相电力电缆不准穿一条铁管，铠装电缆不得与其它电缆同穿一条管。在支架低矮的电缆层工作要戴上安全帽，在高处、险处敷设电缆时要设置牢靠的脚手架。电缆敷设完后，各电缆沟入口必须用矿渣棉，石棉绳等阻燃材料封堵。3、电缆接线控制电缆在接线前要检查绝缘电阻，并作好记录。接线后电缆的绝缘电阻检杳由调试班负贡。（1）控制电缆头及屏蔽层接地引出线的制作方法：先按实际接线长度剥去外护层型料护套，屏蔽层铜带留出50mm,然后在铜带的外侧离芯线约35mm宽的铜片用W砂布略打磨去掉氧化层，涂上松香薄镀一层锡。同时把接地引出线剥去塑料层，约留IOm1.n裸线头，上锡后焊在铜带上，再用1平方亮米的裸单支铜线紧密地把引出线及铜片沿电缆绕五、六圈，格铁头不能长时间接触电缆屏蔽层。接地引出线焊接好后便可以用塑料带按传统方法包头，要求塑料带缠绕五、六圈，万能胶封口，包封的电缆头长度以80mm为宜。如果热缩管包头加温时要注意控制温度，接地引出线的另一头用IoA线耳压接后用螺丝紧固在屏箱内接地铜排上。（2）注意事项：1）焊接电缆的接地引出线所用电珞铁规格不能超过一百瓦。不能烫伤芯线绝缘层。2）开电缆头时所用的刀具不可用力过猛，防止损坏电缆的屏蔽层及绝缘护套，锯断铠钢带时不要锯至塑料护套，用力要均匀，断口要齐整，以防断口不齐刺伤绝缘层。3）每一排屏内的电缆头应排列整齐，高低一致，其开头尺寸与包头高度以本排屏的端广排终端端了与地面最近的那面扉为准。4）不能用酸性焊锡骨作助焊剂。应用松香或非酸性焊锡吉作助焊剂。5）电缆开头前要首先检查清点屏内的电缆施放数量、编号、芯数是否与设计安装图纸相等，确认无误时可根据屏内电缆的多少来考虑排放方式，一般电缆芯接在端子排的最上端便紧型在端子排内侧排列为宜，依此类推。接线顺序是每条电缆芯顺端子排由下而上接线。在接线过程中要十分注意不要用错电缆芯和入借端子排位置，每条线要求平直，并留有适当孤度。每条电缆的备用芯要高出端子排最上端位置的300mm,以便日后回路增加接线时用。4、二次电缆制作、接线施工要求电缆芯线和所配导线的端部均应标明其回路编号（双编号），编号应正确，字迹清晰且不易脱色。端子头应用统一的烫印打字，不得手写。看清图纸，按图施工，配线应整齐、清晰、美观。接线到位，避免跳线。导线绝缘应良好，无损伤。每个接线端子的每侧接线宜为一根，不得超过两根I1.时于插接式端子，不同截面的两根导线不得接在同一端子上；对于螺栓连接端子,当接两根导线时，中间应加平垫片。引入盘、柜的电缆应排列整齐，编号清晰，避免交叉，井应牢固固定，不得使所接的端r排受到机械应力。铠装电缆在进入盘、柜后，应将钢带切断，切断出的端部应扎紧,并应将钢带接地。盘、柜内的电缆芯线，应按垂宜或水平有规律的配置，不得任意歪斜交叉连接。多股绞线接入端子时应使用接线鼻，线芯弯圈方向应与螺丝拧紧方向一致。备用芯长度应留有适当余量。原则上高出本安装单位端子排最高处。电缆剥皮高度应一致，不得过高过低，主控室每排屏的剥皮高度应一致。使用统一的黑色电缆套头，套头长度应一致。焊接屏蔽接地线焊点应光滑、无虚焊。接地线截面不得小于4平方哈米。电缆屏蔽层接地应可靠接于接地铜排上。校线时一端固定，另一端将所有芯线检查一遍，只许一根芯线导通并通断三次。由一端闪三次后方为确认，固定端重复此过程。过程结束后方确定为正确。如出现多芯通应耨接入端拆除，仔细校对准确。接线完成后，核对:次接线端了排图与实物接线是否一致。防止漏跳线。5、针对电缆混乱制订出电缆敷设的标准及程序如下：(1)、技术员根据电缆路径、电缆架层数编制电缆敷设的电缆清单。(2)、清理电缆管，并在管内穿上牵引用镀锌铅丝。(3)、电缆轴专人负贡分配，避免长电缆短用。(4)、将配电盘及就地设备标好编号。(5)、用轴架将电缆盘支起，电缆盘应架设稳固，其挡板边缘距地面不得小于100廊。敷设时注意转动方向不得松散。(6)、电缆敷设有专人领线，专人检验，并听从统一指挥。相互间要有可靠的通讯联络。一根电缆敷设完毕后，立即沿线整理挂上电缆牌，以保证整齐美观。然后进行下一根的敷设。在一些重要的转弯处每根电缆都应一致地、相互平行地转弯。(7)、电缆敷设时要注意电缆的型号及规格要符合设计，电缆的弯曲半径应符合规范规定，电缆绑扎固定统一采用镀犁黑绑线，固定应牢固，控制电缆固定间距为800亳米，截面小的动力电缆固定问距同控制电缆，截面大的动力电缆固定间距为1.5米。(8)、电缆敷设时，电缆应从电缆轴的上端引出，不应使电缆在支架上及地面上摩擦拖拉。注意电缆上不应有铠装压扁等未消除的损伤。(9)、电缆标志牌的规定：在电缆起止点，电缆接头应装设标志牌。标志牌上应注明电缆的编号，型号，规格和起止点。标志牌上字迹应打印。(10)、所有电缆在终端头与接头附近均应留备用长度。(11)、在夹层和配电间里的缆沟内如果最高层电缆支架与配电盘、柜底部间距超过40Omm时，如加花钢角铁固定电缆。采取措施是进行岗前培训I,针对不同盘柜在接线前进行接线方式商定，确保接线统一美观，正确牢固。第五节设备土建基础及安装施工工艺1、环网柜基础施工(I)、按设计±0.000为场地整平标高。回填土压实系数0.94,基础底部素士夯实。(2)、电缆室内壁及基础平面用1:2.5水泥砂浆抹面。厚度为20,表面平整。、侦埋镀锌钢管壁厚4mm,伸出基础墙体外侧分别为UOOmnb与基础增体内侧平齐，钢管需镀锌防腐。(4)、盖板采用C30混凝土，两面抹光，盖板四周用水泥砂浆将缝隙封严。井盖板选用钢纤维水泥双层盖板并加锁。2、环网柜安装(1)、环网柜在装卸的过程中，设专人负责统一指挥，指挥人员发出的指挥信号必须清晰、准确。(2)、由辅助移动工具或人力搬运，将柜体就位，划定柜眼、套扣。环网柜搬运过程要固定牢靠，以防受力不均，柜体变形或损坏部件。(3)、盘柜组立调整，与基础间采用0.51.三垫片进行调整，每处垫片最多不能超过3片，各柜之间应用厂家配备螺栓进行紧固连接。(4)、柜体接地牢固可靠，有防震垫的柜体每段柜有两点以上明显接地，导通良好，焊接长度符合相关要求。(5)、多股导线的端部应纹紧，加终端附件或搪锡处理，不得松散、断股。(6)、柜内照明齐全，机械闭锁、电器闭锁动作准确可靠，电加热装置正常，高压带电显示正常。(7)、动、静触头的中心线应一致，触头接触紧密。(8)、二次回路辅助开关的切换点应动作准确，接触可靠：手车与柜体间的二次回路连接插件接触良好。(9)、F不推拉灵活轻便、无卡阻碰撞现象，相同型号的手车能互换。(10)、丁车与柜体间的触头接触紧密，当手不推入柜内时，其接地触头应比主触头先接触，拉出时接地触头比主触头后断开，推入工作位置后，动触头顶部与静触头底部的间隙符合产品要求。(11)、安全隔离板开启灵活，随手车的进出而相应动作，防电气误操作的“五防”装置动作刑活可竟。3、母线安装(1)、母线及固定装置无尖角、毛刺。(2)、硬母线表面光洁平整，包括弯曲部分不应该有裂纹、皱褶、夹杂物及变形和扭曲现象。(3)、螺栓固定的硬母线搭接面应平整，其镀银层不应有麻面，起皮及未覆盖部分，镀银层接触面不得任意研磨，绝缘子应清洁无损伤。(4)、母线平置时贯穿螺栓应由下往上穿，其余情况下螺母应置于维护侧，螺栓长度宜露出螺母23丝扣。(5)、贯穿螺栓连接的母线两外侧均应有垫圈，相邻螺栓垫圈间应有3mm以上的净距，螺母侧应装弹簧垫圈锁紧螺母。(6)、螺栓受力应均匀，不应使电器的接线端子受到额外应力。(7),母线接触连接紧密，连接螺栓用力矩扳手紧固，紧固力矩符合规定(不同规格型号环网柜力矩按规定要求使用)。(8)、母线
