地表水水质自动监测站选址与基础设施建设技术要求（征求意见稿）.docx

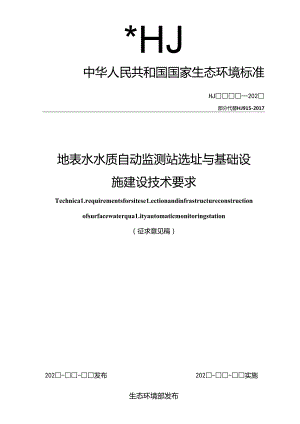

*HJ中华人民共和国国家生态环境标准HJ202部分代替HJ915-2017地表水水质自动监测站选址与基础设施建设技术要求Technica1.requirementsforsitese1.ectionandinfrastructureconstructionofsurfacewaterqua1.ityautomaticmonitoringstation（征求意见稿）202-发布202-实施生态环境部发布前11iiI适用范用12Mi范性引用文件I3术语和定义I4站址选择I5基础设地建设技术要求26基础设施的收技术要求6附录A（资料性附录常用采水方式7为圻彻中华人民共和国环境保护法B1中华人民共和国水污央防治法,防治生态环境污染,改善生态环境质fit.规范和指导地表水水场自动监测站选址、站房与采水单元等基础设地的建Ift和验收工作,制定本标准.本标准规定了地农水水质自动监测站选址、站房与采水单元等基础设施建设和验收等技术要求.本标准的附录A为贲料性附录.本标准是对£地表水自动监测技术规范（试行）（HJ915-2017>中地表水水场自动监测站站址选择、站区建设与采水单元建设部分的修订.本次为第一次修订.主要修a内容如K完善了地表水水所自动监浏站选址的相关内容：细化r地表水水防自动监测站站房建设的理求，增加了站房给排水,暧通、供电、通讯、安防等方面的具体要求：细化/地表水水质自动监测站采水单元建设的要求.自本标准实施之日起,彳地表水自动监测技术现他<试行）J<HJ9152017）中地表水水质自动监测站站址选择、站房建设与采水单元建设部分废止.本标准由生态环境部生态环境监测司、法规与标准司组织制本标准主要起草单位：中国环境监测总站、辽宁省生态环境监测中心、天津市生态环境监测中心.本标准生态环境部202口年月EI批准.本标准自202口年月日起或施，本标准由生态环境部解环。地表水水质自动监测站选址与基础设施建设技术要求1适用范IS本标准规定了地农水水质自动监测站选址、站房与采水单元等基础设施建设和验收等技术要求.本标准适用于地表水水质自动监测站站址选择、基础设殖建设和验收I：作.2规范性引用文件本标准引用了卜列文件或其中的条款,凡是注明日期的引用文件,仅注口期的版本适用于本标准。凡是未注日期的引用文件,其被新施本（包括所有的倏改第）适用于本标准.GB3838地表水环境质量标准GB50057建筑物防指设计规范GB55037建筑防火通用规范GR'T28181公共安全祝姣监控联网系统信息传输、交换、控胸技术要求3术语和定义下列术语和定义适用于本标准.3.1地表水水质自动监测站surfacewaterquaIityautomaticmonitori11estation完成地表水水质自动监测的现场部分，股由站房、采水、预处理与配水、控制、分析、数据采集和传输等全部或者数个单元组成.简称水站.4站址选择4.1 采水点位的确定4.1.1 1水站选取的来水点位的监测站果应能代表被监测水体的水质状况和变化趋势，所在处水深般不小于Im,蚊大流速股低于3m，$.4.1.2 河流水质自动监测的采水点位般选择在污染物浓度分布均匀、流速稳定的平直河段.采水点位。对陶监测断面之间无支流'排污口江入，距上游入河口或排污口的距,大于Ikin.4.1.3 湖峰水质自动监测的采水点位所在位置要有较好的水力交换,能全面反啖被监测湖库区域水质其实状况,避免设置在回水区、死水区、易淞积处和水草生长处。4.1.4 14来水点位与对应的监测断面水质比对结果应无明Iii足异,保证断面屁性、主要污染物、水顺类别不变，通过比对监测确认是否谓足要求：a)比对项目应至少包括推建设水站监测的所行项目,比对监测叛率不低于衽天1次，至少连续5天：b监测项目水域达到或优户GB3838中山类水水质时,采水点位与监测断面水质类别应无明显差异；C)监测项目水质劣于GB3838中山类水水质时,监测指标测定结果的单次相对偏差在±20%以内.监测周期内相对平均偏差不大于15%：相时偏差RD)和相对平均偏差(KAD)分别按公式1)ff1.(2)计算.RD-(1)H式中：RD一水站采水点位与监测断面比对相对偏空：C水站采水点位测试结果：B一一监测断面测试结果.RAD11,(2)"XB式中：RD一一水站来水点位与监测断面测定结果相对平均偏厚：水站果水点位第i次测试结果：n费试次数：B监测断面测试平均(ft.4.2 站房选址4.2.1 站房位式与采水点位的距离殷不超过300m,枯水期不用过350m,确因客观条件无法达到上述要求的,可根据实际情况调整，设计时尽量缩短采水管路的长度.4.2.2 站房位置所在地面层标高不得低于所在地100年-巡防洪标准要求.4,23站房周边应有微化道路，路宽不小于3m,I1.与干支规公路相通,4.2.4站房周边应具备良好的供电条件,供电电源宜使用380V交沌电、三相Pq线制、频率50Hz,受条件限制可采用220V交流电：电源总功率应大于站房所有用电设的功率的15倍-5基础设施建设技术要求5.1 站房建设要求5.1.1 站房类型选择依抠地方规划、经费预和水站所在地的水文、地场等现场条件选择合适的站房建设类型.表1常见站房建设类组序号站之类鹭Jt设要求I标准型奴为钢筋混凝土框架姑构，内第具饴独立成分区域的仪室、丽挖空以及值班室等完备功能K.2地外型站历内部仅具备独立或合并建设的仪器工作和货控2类功能区.3小31侦处理与配水、控制、分析、数粼栗谯和传输等设备以接象成F一个控M后或金奥相体中.直接安装于现场,无须另外建设站房.般为箱怛式结构.不具备投立的防控区域和i殳施，人员无法面接进入内麻灌护.4淬体型将预处理与配水、控制.分析、i据采集和传检等设品巴核安装在浮体内,配闩太阳便等供电役法的水站，不具名独、工的侦控区域和谀枝.5.1.2 站房设计要求5.1.21标准小水站站房内部具的独立成分区域的仪器空、质控空以及值班室等功能区，仪器室使用面积不宜小于60m-,历控室使用面积不宜小于30n<.仅班室使用面积不宜小于2011,其他用房可根据实际需要安排.5.1.2.2筒易型水咕应设置仪器工作区和质控区，使用面枳不宜小于20m3其中宽度不宜低于2.4m,长度不宜低于6m5.1.2.3标准型和简易型站用净空高度不应低于2.8m.5.1.2 4仪器完内应在适当位置设置地漏，旦应与站房排水系统相连：空内应设0.3m深地沟，用于采水管道铺设.地沟上面加设蔽板.5.1.3 站房蛤排水要求5.1.3,1站房内应根据水质、水压和水做的不同要求分别设鼠给水系统.5.1.3 2仪寄室内应引入自来水、井水或经过池的河水：引入河水时应进行必要的过漆消除蕉类、泥沙影响,引入瞬时流景不低J3m%,偶力不小于0.05Mpa,保证每次清洗供水址不小于Imj.5.1.4 ,3站房内仪器产生的暧液和生活污水应分类设置收集管道，废液应集中收集，分类保管，井做好相应标识，依法处罚；生活污水排入污水管网或污水处理装置。5.1.5 站房暖通要求5.1 41站房外墙应采取必要的隔热、保源排施.5 .1.4.2站房内陶彳空溜和冬季果暖设备必要时还陶配备除湿设备：能眸格室内温度保持在18C'28C,湿度保持在60%以内，6 .1.5站房供电要求5.15.1应为水质自动监测仪寄与设的阳M专用配电箱,并安装电源防击保护装置。5.1.5.2在380V供电条件下,总配电采取仪器设备用电.水泵用电和生活用电分相供电.同时至少保密一个三相(380V)和一个单相(220V)电源接线掂住用。5.1.5.3的配备不间断电源（UPS）和相稳JK电源,不间断电源咨Bt应至少保证突然断电后可完成一个周期的测B1.5.1.6站房网络通讯要求5.1.6.1水站网格通讯院以光纤网络传输为主,现场不具备条件时,可选用无线河洛.5.162传输带宽不小F20Mbps,无炒网络宜具有至少两家通讯运营商网络信号，5.1,7站房安全防护要求5. 1.7.1站房的防雷设计和建设应符合GB50057的相关规定.站房内电源保护接地与建筑物防雷保护接地之间要加装等电位均衡零，设置等电位接地陷.使需瞿行保护接地的各类设备和线路做到就近接地.5.1. 7.2咕居防火设计应符合GB55037的相关规定，并配条自动气体灭火装汽5.1.7.3站后主体结构应符合当地抗微设防烈度.5.1.7.4咕房应设置必强的防制指雁，安装防盗门并设罚.门禁装置，曲户加装防法网或红外报警系统.5.1.7.5站房周出地面应硬化并有利于排水，应有防5、防虫措施,5.1.7.6站房外险设置围堵、护栏、护网等防护装置,设置门锁和相关警示标识.5.1.8其他要求5. 1.8.1质控军内应配有防酸Wi化学实验台、洗涤台、上小水和冷藏和；实验台材质应满足耐腐馍性、耐磨性、耐冲击性、耐污染性要求：洗漆自主柒及台面材质应与实验台保持ft.洗源槽采用耐强酸核腐蚀，耐磨材料I实股台处预留至少2个五孔插座的位置.5.1 82假班室应配的必要的办公与生活设施.5.2 采水单元建设要求5.3 .1采水单元功镜要求5.2.1.1采水单元一般包括采水装置、采水泵、采水管路、清洗配套装置、防堵塞装置和保温尼盒装跟等设务，5.2.1.2应根据现场水文、堆旗条件，考虑运行检定性、采样代发性、泓护方便性的需求，确定合适的采水方式,常用采水方式参见附录A.5.2.13双水泵取水U在不影晌航道运行的前提下，应尽量靠近河道中泓线：能终随水位变化调整取水深度，同时与水体艇都保持足够的跑离.防止底历、淤泥对水样/样品监测同果造成影响：采水点位水深大于Im时，取水门应设置在水面卜0.5m1.m范憎内,因客观条件水深无法达到Im时,取水口应设置在一半水深处，5.2.1.4采水单元应按照“一用一备”像期配置双泵和双管路.能移自动魂手动切换.5.2.1.5果水单元应具任防堵塞、除藻、自动排空管道和清洗等功能，清洗过程不应为环境造成污染.5.2.2采水设备要求522.1采水泵应满足H1.表水木质自动监测系统仪器与设备运行所需水业和水压的要求,5.2.2.2优先送用潜水泵来水，当来水点位与咕房的高度差小J8m或水平距离小于80m时,也可选用隅心系或自吸泵，选用的材短应适应水体环境,具备防腐、防漏等性能.5. 2.2.3采水管路应采用耐用、耐热、耐压的环保材质.具有良好的化学稳定性,不与水样中监测项目发生物理作用或化学反应.管路公称直径不小于25mmDN25.5.2. 2.4铺设时向f保采水管路平潜并具有一定坡度.尽可能微少弯头数R.5.2.2.5地上管路通过外层敷设伴热带和保温棉实现保温和防冻功能：地卜府路应敷设于当地冻土层以下，或采用深埋和排空方式实现管路防冻，经过水面咏冻层的管路应安装电加热保淞层I保温结构应具仔足好的机械初度以防止损坏,结构简单,用于维修,且具备良好的防水性能等特点.5.2.2.6采水管路回排水口应外贸在果水点位下游,与采水点位间的距离成不小于20m.回排水总管公称直径不小于150mm<DN150)e5.22.7根据采水泵功率和供电需求，选择合适的电气电观与采水管路同时懦设.5.2.3采水安全措施5.2.3.1采水构城物建设在航道上时,应确保长期稳定安全运行.不应影痢航运：宜在采水构筑物周围设置警示浮球防护圈及航标灯.5.2 3.2采样管路铺设应预埋保护套管，宜选刖镀锌网普，回修后在管路修工铺设戏路上应做好警示，防止其他施工误挖.5.3 视须监控单元技术要求5.4 .1视频监控布设要求5.3.1,1水站应配置I套视短监控设得，至少包含1台硬色荥像机和3台视频监控摄像机.分别置产仪器间、来水口及站房入户门处，5.3.1.2采水“掇像机应安装在状近采水11岸边，固定监控视危.能够直石采水公元工作状态,呆水点位水位水显和周边环境异常情况.安装岛度应满足所在地50年-遇防洪标准更求。5.3.1.3站房入户门处摄像机应安装在站房入户门外蒯,能够杳石站房周边环境和出入信息。5.3.1.4站房仅哥堂摄像机应安融于站房仪器室内.可监视仪器室内设备的移体运行情况.固定监控视角H范用可Bi液仪器堂内部所有仪器设缶，5.3.1.5小型、浮体里水咕的视频监控设备应可实时监控采水门、进门处和仪瑞设备区域.不作其他要求.5.3.2视频监控性能要求5.3.2.1视频监控掇像机宜采用红外球型掇像机，视频摄像机位不低J200万像素,支持夜间舞看，根据安装位罚与被监控区域造挣台适的焦距和祝向.5. 3.2.2视频监持传输而满足GB,T28181的相关规定,具备录像存储功能,支持本地存砧和中心存储两种模式,本地存储视频数据应至少保用30d.5.3 23视频监控设缶立具有人员聚柒、视领遮挡等视频皆能分析功能,具有声音异常检测告警功能,支持检测冏边声音有无、陡升、陡降并与告警联动.5.4 .2.4视频监控设备应具备断电白启动功能.6基砒设枪脸收技术要求6. 1基础设葩验收包括点位选址论证方案验收和建设资料检查、相关设施功能和技术卷效检苗6.2校直水站站址建设的点位论证方案是否全面，论证材料须包括以卜内容：a）新建水站基础信息.包括基W条件'水系水文情况、采水口情况等：b新建水站站房和采水口周围污染诲信息.包括污染源（点源和面源）的主要污染指标，排放员等必要信息.并附地图标注污染源'j抵建地点采水口的位置9即离：C拟建地点图集，包括拟建地点和采水口位置与周边、河流上下渤的照片；d）K1.建地点采水门与对应监燕:断面水侦比对报告.63检杳水站站房、来水服元等基础设施相关功能和技术参数是否符合木标准第5章中的技术要求，验收资料应至少包含站房建筑施工图纸、来水单元施工图纸、站辨防雷检测报告等内容.附录A资料性附录）常用采水方式A.1常用来水方式的选择采水单元建设应因地制"采取不同的采水方式。常用的采水方式包括栈桥式采水，浮筒/期/浮标式来水、悬曾式枭水、浮桥式采水、拉索式来水等.表A1.常用采水方式选择表采水方式适用场合忧缺点栈桥式适用）冰位支化小于2m,水:深介于Im-8m谢速小于211Vs的监测断面，优点：结构枪定可靠.方便淮护.跳点，成木舟.适用较窄的河床SS1«枷面,易被洪水冲殁.浮博曲浮标式适用于水能悬、浅滞K.水位有一定变化的湖库,河道支流等收酒断闻.优点I成本旺,灵活性强，能适用于水位急促变化的监测断回.缺点:淮护不方便.道用干河岸双时，水流较含、湿浮物多,水位（?定安化的河道依制断面.常作为地形比较复杂.不使使用固定栈桥或因河道施Effijtt时使川的梁水方式.优点，适川广河施岸边地形女杂、陡峭的场合.XCA：结构I匕较复杂，谬护不方便II1.R水不稳定.浮播式IfiMJ丁湖座等水流平钺的监测断血.优点，成木做、易拆卸、维护方便.坡点：助受天气等影响.不桓定.拄索式近用河间宽度液动较大且河道不太宽,航行只少的监罚断面.优点：灵活性如可实现肽测断向上名个点位的来水。注点1不自定，维护工作Ift大114架A.2栈桥式采水栈桥式采水装置,般由栈桥、浮筒、果水管路、升降机、水泵殂合成采水装巴.采水装过布设河道位置既不能影响航道又能保障来水正常.栈桥般为钢结构或泯凝上结构.栈桥基础徨设儒牢固可地.核桥式采水参考示意图见图AI,具体要求如F：a）护栏Sj度不低于1.2m,极桥宽度不小于Im,桥面采用防滑钢板或做防滑处理：b）极桥在Ie岸的一鼎若距地而较离,陶设计为台阶并加袋扶予。护栏连接,方便1：作人员上下：c）护栏临堤岸一端设计安装向护栏内方向开启的活动门，并加钺防止非工作人员擅自进入；d）栈桥前端加装警示灯,在栈桥醒目位置设置安全警示标识.图AJ栈桥式采水参考示意图A.3浮筒式采水浮筒式果水装置般由采水浮筒、采水管路'船锚、钢索和水泵组合成果水装置.浮筒土方安装警示标识.采水装置布设河道位置既不能影响航道又能保障果水正常.浮筒式果水参考示意图见图A.2.具体要求如卜丁3）浮筒可采用不锈钢件架,玻璃钢表面材质制造，浮的内用有柱形空间用于放过水泵（尺寸根据水泵直行和深慢设计）水泵维护时可以方便地取出：b）采水安奘平台两边各设制柱导轨,插入水中.采水浮筒可沿导轨上下浮动：c）采水深度保持在水面以下0.5m-1.0m,保证在汛期和枯水期能正常工作而不会挨坏：d）设有必要的保温'防冻、防腐.防淞、防施及防盗措施.并对采水装置采取必要的固定措施.ISA.2浮筒式采水参考示意图A.4悬国式采水悬置式采水装置由采水浮标，采水导杆、采水管线、混凝土桩、削家和水泵姐合而成，采水浮筒和果水导杆通过纲索连接,保证采水装翼不会闪水流速较快而被冲走.悬揖式采水参考示意图见图A.3,具体要求如下"a采水导杆采用镀锌钢筲,一端采用万向连接器连接河岸疏筑混凝土桩.保证恐行能随水位变化而转动.必要时左右果用钢索牵引,另一端连接采水浮标：b）潜水泵在浮标下K1.水位上下浮动,保桥采水口在水下0.5m7m的位置：c）浮标上方安装警示标志，采水装置布设河遒位置既不能影响航道乂能保障来水正常，图A3悬寓式采水叁考示意图A.5浮桥式采水浮桥式来水装Wf.由刘础柱、钢索、浮桥、来水浮筒、来水管浅和来水泵组合而成，枭水浮桥由高分子里高密度聚乙循材料制作的六边水上浮筒拼接而成,浮桥式采水参考示意图见图A.4,具体整求如下r3）浮桥防水位变化上下浮动，来水浮桥应安装警示标志：b）浮桥采水装置布设河道位置既不能影响航道又能保障采水正常SIA,4浮桥式采水参考示意图A,6拉索式采水该采水方式可用于采水点所在地河岸陡靖、水流较急的无通航断面.拉米式采水找置由基础立柱、钢索、滑轮、牵引电机、采水浮筒、采水管线和采水泵组合而成.拉索式采水参考示意图见图A.5.具体要求如F：a河流四岸浇筑基础立柱，在两个立柱之间如设钢索，安装滑轮导案；b）滑轮导索一端连接郸动电机牵引，另一端连接果水浮筒，采水浮筒可随水位变化浮动,保持来水口在水下0.5m1.m的位置：c）采水浮筒通过期动电机沿着捌索在采水断面移动,可以在整个断面住敢采水点采样，图A5拉索式采水叁考示意图IO
