化工制图试卷.docx

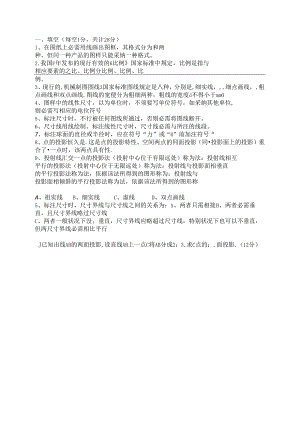

一、填空（每空1分，共计28分）I、在图纸上必需用线画出图框，其格式分为和两种，但同一种产品的图样只能采纳一种格式。2,我国F年发布的现行有效的6比例国家标准中规定，比例是指与相应要素的之比。比例分比例、比例、比例。3、现行的,机械制图图线3国家标准图线规定是八种，分别是,细实线，,细点画线，,粗点画线和双点画线.图线的宽便分为粗细两种，粗线的宽度d不得小于mmO4、图样中的线性尺寸，以为单位时，不须要写单位符号，如采纳其他单位,则必需写相应的电位符号5、标注尺寸时，不行被任何图线所通过，否则必需将图线断开。6、尺寸线用线绘制。标注线性尺寸时，尺寸线必需与所注的线段。7、标注球面的直径或半径时，应在符号“力”或“R”前加注符号“8、点的投影恒久是.这是点的投影特性。空间两点的同面投影（同投影面上的投影）重合了一点时，该两点具有性.9、投射线汇交一点的投影法（投射中心位于有限远处）称为法：投射线相互平行的投影法（投射中心位于无限远处）称为法：投射线与投影面相垂直的平行投影法称为法，依据该法所得到的图形称为；投射线与投影面相倾斜的平行投影法称为法，依据该法所得到的图形称为。二、选择（每超3分,共计15分）1、绘制指示看图的方向符号应采纳：（）A,粗实线B细点画线C、细实线D、虚线2,图样不论放大或缩小绘制，在标注尺寸时，应标注：（）A、放大或缩小之后的图中数值B机件的实际尺寸C、机件的设计要求尺寸3、机械图样中书写的汉字高度h不应小于：（）A、1.8mmB,2.5mmC、3.5mmD、5mm4、在机械图样中，或合断面的轮廓线应采纳：（）A、祖实线B、细实线C、虚线D、双点画线5、标注尺寸时，尺寸界线与尺寸线之间的关系为：A、两者只需相接B、两者必需垂直，且尺寸界线略过尺寸线C、两者一般状况下没，垂直，尺寸界线应略超过尺寸线，特别状况下也可以不垂直，但两尺寸界线必需相比平行J已知出线AB的两面投影,设直线AB上一点C将AB分成2：3,求C点的：.面投影.（12分）:、己知平面的两面投影，完成其第三面投影。（10分四、四作立体的相贯线.（10分）六、在指定位置将主视图画成剖视图.（10分）七、读箫放零件图,回答下列问题。（15分）（1）该零件图的名称为.包括仝基本视图。（2）左视图采纳了一剂，表达。（3）图中哪个表面的粗糙度要求最高，上限值为o（4）该零件的有个的通孔.技术要求i.次件攻皴时效梵嗯.消除内皮力.2.末夜明诗均圆角为Ih-I1.3.问盖>(4)
