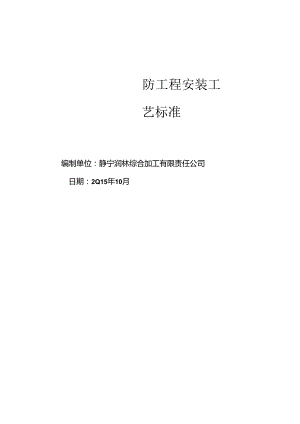

防工程安装工艺标准编制单位：静宁润林综合加工有限责任公司日期：2Q15年10月目录一、火灾自动报警系统的安装施工工艺标准二、室内消火栓系统的安装施工工艺标准三、自动喷水灭火系统的安装施工工艺标准四、通风防排烟系统的安装施工工艺标准火灾自动报警系统安装施工工艺标准U本堂适用于工业与民用建筑火灾自动报警系统安装工程与自动消防工程的安装和调试.不适用于生产和贮存火药、炸药、弹药、火工品等行爆炸危险的场所设置的火灾自动报警系统安装工程，2、越工准备2。1接到施工任务后,首先应对图纸进行会审,同时熟悉结构图、建筑图、装脩图及其它专业的有关图纸,找到影响施工的设计问题组税设计交底，解决设计施工方面存在的问SS,办理好技术变更洽商,确定施工方法和配备相应的劳动力、设备、材料、机具等.同时配备鼠套的生活、生产临时设施，2 .2主要i殳备材料2.2.1主要设备区域火灾报警控制器：集中报警控制设备；消防中心控制设备;图象故示与打印操作设备；消防备用电源：火灾探测器（感烟、感温、燃气等）手动火灾报警按钮：声光显示报警器：各类模块（中继渊）：各种联动控制及信号反馈设备）:消防通讯设的（如消防电话）；消防广播设备,3 .2.3一般常用的材料：管材、型钢、线槽、电线、电缆、金属软管、防火涂料、异型塑料管、阻燃塑料管、接线自、管骄、根母、护口。管卡子、焊条、氧气、乙块、钢丝、铅丝、防锈漆、膨胀螺栓、胀塞、成套螺丝、焊油、理锡、电池、机油、锯条、记弓笔,绑带等。4 .3主要机具套丝机、套丝板、液压煨弯器、手动煨弯器、电焊机、气理工具、台钻、手电钻、砂轮福、电曲开孔器、压线的于、射仃枪、钢锯、于锦、活板手、水平尺、直尺'角尺、钢卷尺、筏能、电路铁、电炉子、锡锅、扁挫、圆挫、压力案子、压力饵子、台虎钳、电工工具、高亮、工具袋、工具箱、万能灰、兆欧表、试竹、对讲电话、步话机、试烟器、手提电吹风机等机具.5 .4劳动力配备根据工程工期要求，合理安排施工进度和劳动力计划，作到保工期、保质量、保安全、配备的施工员、电工、焊工等应持证上肉.6 .5编写旗工方案和技术交底,拒织施工人员根据工程特点进行交底和培训，使部个操作者应熟知技术、质量、安全消防的要求。7 .6应按设计要求，在施工现场配备使用的规程规范、图册、工艺要求、质量记录、去格及各种有关文件，3、族工！艺3.1 工艺流程钢管和金属梢安袋一钢管内导线敷设线梢阳线一火灾自动报警设备安装一调试一检测验收交付使用.3.2钢管和金属线槽安装主要要求3.2.1进场管材、型钢、金属线槽及其附件应有材质证明或合格证，并应检查质量、数fit.规格型号是否与要求相符合填写检查记录,削管要求壁厚均匀煌Si均匀,无劈裂和砂眼桢剌,无凹扁现象，镀粹层内外均匀完整无损.金属线槽及其附件，应采用经过被锌处理的定型产品.线槽内外应光滑平整，无极捌不应有扭曲SH边等变形观望.3.2.2配管前应根据谀计、厂家提供的各种探测器、手动报警涔、广播喇叭等设备的型号、规格,选定接线念,使公子与所安装的设备配套.3.2.3电线保护管遇到下列情况之一时,应在使于穿线的位置增设接线套：管路长度超过3©儿无弯曲时：管路长度超过20”，有一个弯曲时：管路长度超过1.&n,有二个弯曲时：管路长度超过8m,有三个弯曲时.3,2,4电践保护管的弯曲处不应有折皱、凹陷裂缝，且强扁程度不应大于管外径的1%3, 2。5明配管时弯曲半径不宜小于管外径的6倍，暗配管时弯曲半径不应小于管外径的6倍，当埋尸地下或混凝土内时,其弯I1.U半径不应小于管外径的10倍，4, 2.6当管路暗前时，电筏保护管宜沿最近的规路敷设并应减少弯曲.埋人非燃烧体的也筑物、构筑物内的电线保护管与建筑物、内筑物墙面的距离不应小于30n：.金属线梢和钢管明配时,应按设计要求采取防火保护措施.3. 2.7电线保护管不：ft穿过设备或建筑、构筑物的基础,当必须穿过时应采取保护措施.如采用保护管等.3。2.8水平或垂直敷设的明配电战保护管安装允许偏差15,全长偏差不应大于首内径的1/23。2.9敷设在多尘或潮湿场所的电线保护管，管口及其行连接处均应密封防腐处理，3。2.10管路做设经过建筑物的变形缝(包括沉降缝、伸缩健、抗霆缝等时应采取补偿措施.3.2. 11明配钢管应排列整齐，固定点间距应均匀，钢管卡间的最大柜离如表61,管卡与终端、弯头中点、电气器具或盒(箱)边缘的距离宜为0150.Sm.钢管管卡间的岐大距离(m)衣6-1敷设方式钢管种类阴管虫径mn)15-2025'3240'5065以上吊架、支架或沿墙敷设以壁钢管U52.02.53。5簿壁钢管1.01.52.0-3.2.12吊顶内敷设的管路亢采用单独的卡具吊笠或支撑物固定,经装修埴位允许,直径20仁及以下钢管可固定在咕杆或主龙骨上.3.2.13暗配管在没有吊顶的情况下,探测器的盒的位置就是安奘探头的位置,不旎调整.所以要求确定金的位置应按探测器安装要求定位.3.2.14明配管使用的接线盆和安奘消防设备盒应采用明装式盒.3。2.15铜管安装敷设进入箱、盒，内外均应有根母锁紧固定，内仰安装护口,网管进箱盒的长度以带洒护口贴进根母为准。3.2.16箱、战槽和管使用的支持件宜使用预埋螺桂、膨胀螺栓、胀管螺钉、预埋铁件、焊接等方法固定，药禁使用木塞等.使刖胀性蝶打、脱胀螺性固定时,钻孔规格应与胀管相配套。3。2。17各种金属构件、接线盒、箱安装孔不能使用电、气焊割孔.3.2.18钢管螭奴连接时苦帮蝶纹长度不应小于管接头长度的1/2,连接后蝶奴宜外露2-3扣，螺纹衣面应光滑无缺损.3.2.19镀锌钢管应果用蝶纹连接或套管紧固螺灯连接.不应果用熔焊连接，以免破坏镀锌层.3.2. 20配管及线槽安装时应考虑不同系统、不同电压、不同电流类别的线路.不应穿于同一根管内或战措同措孔洞.3。2.21配管和线槽安装时应考虑横向敷设的报警系统的传输戏路如采用穿管布线时，不同防火分区城路不应穿入同一根管内，但探测器报警战跖若采用总线制时不受此限制.3。2.22弱电线路的电缆转井应与强电城路的竖井分别设W，如果条件限制合用同一登井时，应分别布置在竖井的两侧。3.2。23在建筑物的顶棚内必须采用金属管、金属设槽布规。3.2。24钢管敷设与热水管、撰汽管司侧敷设时应敷设在热水管、蒸汽管的下面。有困难时可敷设在其上面，相互间净距而不应小于下列数伯：（1）当管路敷设在热水管下面时为0.2m.上面时为0.3m,当管路敷i殳在蒸汽管下面时为05m,上面时为1m.（2）当不能满足上述要求时应采用隔热措施.对有保温拼66的蒸汽管上、下净距可减至02m.3.2.25钢管与其它管道如水管平行净密不应小于0.1吐当与水管同侧敷设时宜敷设在水管上面（不包括可燃气体及易燃液体管道）。当管路交叉时距离不宜小于相应上述情况的平行净距.3,2.26税梢应敷设在干燥和不易受机帔损伤的场所.3.2.27线槽敷设宜采用单独卡具吊装或支技物固定,吊杆的直径不应小于6m.冏定支架间距般不应大于11.&n.在进出接线盒.箱、柜、转角、状遮和弯形与上两端及丁字接头的三堆0.5W以内应设过固定支撑点.3. 2.28城槽接口应平白、严密，槽盖应齐全、平整、无翅角.3.2。 29固定或连接线槽的螺钉或其它紧固件紧固后其端部应与线槽内表面光滑相接，即螺母放在戏梢壁的外侧，紧固时配齐平垫和弹簧塞.3。2.30战槽的出规口和转角、转弯处应位置正确、光滑、无毛刺.3,2。31找梏敷设应平直整齐，水平和垂口,允许偏差为其长度的2%。,且全长允许偏差为20t1.1n,并列安装时槽靛应便于开启。3.2.32金同线槽的连接处不应在穿过楼板或墙峨等处进行。3.2.33金属管或金屈跳槽与消防设备采用金屈软管和可挠性金M管作湾接时.我长度不宜大于2n,且应采用卡具固定，其固定点间距不应大于0.5;旦谢头用锁母或卡维囿定，并按规定接地.3.2.34暗装消火栓配管时.接线盆不应放在消火栓箱的后侧，而应侧面进线.3.2.35消防设的与管线的工作接地、保护按地应按设计和有关规范、文件要求施3。3例管内绝缘导或敷设和战措配城要求3。3.1进场的绝缘导线和控制电缆的规格型号、数跳、合格证等应符合设计要求，并及时埴写进场材料检杳记录。3。3.2火灾自动报警系统传输线路,应采用钢芯绝缘线或铜芯电缆,其电压等级不应低于交流256,以好选用605以提高绝缘和抗干扰能力。3,3.3为满足仔线和电缆的机械强度要求，穿管敷设的绝缘导践，战芯核面地小不应小于IiUn:线槽内敷役的绝缘导线最小桩面不应小于0750m;多芯电缆爱芯最小搬面不应小于0.511m.3. 3,4穿管绝缘导线或电缆的总面积不应超过管内械面枳的40“6,敷设于封闭式税横内的维缘导税或电缆的总而枳不应大干线槽的净版面积的s.3.3. 5导线在管内或线槽内,不应有接头或扭结.导线的接头应在接线盒内焊接或乐接.3. 3.6不同系统.不同电压、不同电流类别的线路不应穿在同一根管内或线槽的同一槽孔内.33.7横向敷设的报警系统传输线路如果采用穿管布践时，不同防火分区的线路不应穿人同一根管内.采用总线制不受此限制.3.1 .8火灾报警器的传输线路应选择不同颜色的绝域导线,探测器的“十”线为红色.“一”线应为蓝色.其余线应根据不同用途采用其它颜色区分.但同一工程中相同用途的导线颜色应一致.接线端子应有标号.3.3 。9导线或电缆在接线盒、伸缩健、消防设备等处应用有足够的余量.3。3.10在管内或线槽内穿城应在建筑物抹灰及地面工程结束后进行.在穿战前应将管内或找槽内的积水及杂物清除干净,管口带上护口.3.3.H敷设于垂且管路中的导线,极面积为50：而以下时，长度姆超过30%应在接戏自处进行固定。3.3.12目前我国的消防裂业发展很快，使用总战制筏路控制的很执对线路敷设长收，线路电阻均有要求,他工时应严格按厂家技术资料要求来敷i殳莲路和接线.3.3.13导跳连接的接头不应刷加电阻依，受力导线不应降低原机械强度，亦不能降低取绝缘强度，为满足上述要求，导税连接时应果取下述方法：（1）电科导线4三'以下时一段应使用剥线钳剥削执导线绝域层,如有编织的导线应川电工刀刺去外层编织层,并留有约12m的绝嫁台,线芯长度的接线方法和要求的机械强度而定.（2）导线绝缘台并齐合拢,在蹈绝缘价的Ianm处川其中根线芯在另一根线芯缠绕5*7圈后剪断,把余头并齐折回压在缠绕线上，井进行海钥处理.（3）无安全型压线幅:是铜城压线帼，分为黄、白、红三色,分别适用于1Own1.1.5mm2.5m、4而的24根导燃的连接.其操作方法是：将导规绝缘层剥去1013mr（按帕的型号决定，消除耙化物,按规定选用适当的压燃帽，将线芯插入压燃帽的压接管内，若填不实，可将线芯折回头（剥长加倍），埴满为止.统芯插到底后，导战绝缘层应与压接管的管口平齐，并包在帕克内，然后用专用压接钳压实即可。（4）多股铜芯软线用螺丝压接时，应将软疑芯扭紧糊成眼圈状,或采用小钢鼻子压接，涮谒涂净后将共压平可用爆加垫紧牢固.（5）用单股导线与针孔式接税桩连接（压接），要把连接的导税的线芯捕人接线帔头针孔内存线裸露出针孔1.叶孔大于线芯直径1倍时,储要折回头插入乐接：如果是多股软税税,应扭紧潮粉.擦F净冉压接（如表62.1.C安全型压线相子表62压战管内存戏规格（rm）色别配用压线帽型号线芯进入代接管削炒1.（Irn1.）压线管内加压所需充实线芯总根数组合方案实际工作践芯根数BY（铜芯）1.0b5I2.54.0炉税根数23412黄YKTT-I134443231364221白YW-2156453464534一1242234322112红YW-3184445644923456149B1.V（铝芯）231绿YMT-I18444231324蓝M-218（6）导我连接的包扎:选用橡胶（或料）绝缘带从导设接头始端的完好绝缘层开始，插绕12个绝缘带幅宽度，再以半:幅度重登进行缠绕.在包扎过程中应尽可能的收紧绝缘带。喊后在绝缘层上缠绕2网后,再进行1."1.然后再用黑胶布包扎，包扎时要衔接好，以半偏宽度边压边进行缠绕，同时在包扎过程中收紧胶布,导缓接头处两端用黑胶布封严密.3. 3.1-1导战敷设连接完成后，应iM行检香，无误后采用500V、城程为Q50（H的兆欧衣，对导雄之间、践时地、践对屏蔽层第iS行描测，其绝缘电阻值不应低于20N0,注道不能带着消防设备进行摇测.推动速度应保持在120rmin左右，读数时应采用1分钟后的读数为宜.4. J火灾自动报警设备安装要求4.1.1 进厂火灾自动报警设备应根据设计图纸的要求,对型号、数盘.规格、品种、外视等进行检查,并提供给国家消防电广产品，历麻赛格检刈中心有效的检测检验合格的报告,及其它有关安装接线要求的资料，同时与提供设备的单位办理进厂设备检查手续.4.1.2 点里火灾探测器、气体火灾探测器、红外光束火灾探测器的安奘要求：（1）七烟出温探测器的保护面积和保护半径应符合要求，见表6-3.感烟、感温探测潺的保护面积和保护半径表6-3火灾探测器的种类地面面积S（m1>房间高度h（in）探测涔的保护面积A和保妒半径R屋项坡度0»W1515<0300>30A(b:>R(m)A(m:)R(>A(m2)R(m)感烟探测器SW80h12806.7807。2808.0S>806>h12806.71008.01209.9h6605.8807.21009.0塔温探测器S3OhW8304.4301.9305.5S>30h8203.6304。9106.3（2）礴烟后温探测器的安装间中不应超过的极限曲线D1.D1.1.（含的）所规定的范困.并由探测器的保护面积AH1.保护半径R确定探测器的安装间距的极限曲线.（3）一个探测器区内需设兄的探测涔数优应按卜式计算：SN=KA式中N-个探测区域内所需设置的探测器数崎（M）.并取整数.S-个探测区域的面积（ms>:-个探泅港的保护面积（一）：K修正系数,重点保护建筑取0.709,其余取1.0（4）在顶棚匕设置覆烟、厚海探测器时，梁的高度对探测器安装数砧影响.A.梁突出顶棚高度小于200nm的顶棚上设置将烟.感温探测器时，可不考虑对探测器保护面枳的影响。B、当梁突出顶棚的而度在200600w）时，应按表I来确定梁的影响和只探测涔能保护的梁间区域的个数,按梁间区域而枳确定只探测能够保护的梁间区域的个数表I探测器的保护面枳A(m：)梁附断的梁间区域面积Q血')一只探测器保护的梁间区域的个数感温探测器20Q>1218<Q1226<Q1231<Q64QW4530Q>8112<Q1829<Q1236<Q94Q6560Q>36124<Q36218YQS24312<Q!84QW12580Q>48132YQE48224<Q32316<Q214Q165C,当梁突出顶棚的高度超过600m,被梁隔断的每个梁间区域应至少设置只探测器,D,当被梁隔断区域面枳超过一只探测器的保护面枳时,应视为一个探测区域，计售探泅器的设次数；丸(5)当房奴顶部有热屏障时,慰烟探便器下表面至顶棚距离应符合表6-5的规定.锯曲型屋项和坡度大于15的人字型屋顶，应在斑个屋昔处设置，排探测器，探测器下表面距更高处的距离应符合表6-5的规定.感烟探於零下表而距顶棚(或屋蹊的即禹表66探测湍安奘拓度A(m)礴烟探测器卜衣面距眼棚(或屋顶)的矩离d(m11)顶棚(或屋顶)坡度«>1515<0£30<<>30最小地大最小最大班小地大h6302002003003005006<h10703502501001006008<h<1010030030050050070010<h12150350350600600800(6)探洲器直水平安装，如必须倾斜安装时，忸料角不应大于45.(7)房间被书架、设备或隔断等分隔，其顶部至顶棚或梁的距离小于房间净i的5%时,则好个被隔开的部分应设以探测涔.(8)探测器周围0.5”内，不应有遮挡物，探测器至墙壁、梁边的水平距%不应小于0.5J(9)探测器至空调送风口边的水平距离不应小1.5n.至多孔送风棚孔门的水平距离不应小于0.5r：.(玷指在距离探测器中心半径为0.5m范围内的孔洞用非燃烧材料城实，或采取类似的挡风措施.(10)在窕度小于3r:的走道顶桶上设置探测器时，H居中布猊.感温探刈器的安奘间跑不应超过IOr:.感烟探测器安笠间距不应超过15».探测涔至地地的距离.不应大于探测器安奘间距的一半.(11)在电梯井、升降机井设置探测器时其位置宜在井道上方的机房顶棚上.(12)下列场所可不设火灾探测：A,厕所、浴室等潮湿场所B,不能有效探测火灾的场所C,不便于使用.维修的场所(理点部位除外)(13)可燃气体探测器应安装在气体容易池渐出来，气体容易流经的场所，及容易滞留的场所，安装位般应根据被测气体的密度、安装现场气流方向、温度等各种条件来确定，A、密僮大、比空气曳的气体A液化石油气应安装在下部,一般距地0.3m.且距气灶小于4um的适当位置.B、人工媒，密度小且比空气轻，可燃气体探测器应安装在上方,距气灶小于S-的排气I1.旁处的顶棚上.如没有排气门应安装在靠近煤气灶梁的侧，梁高与探刈涔的关系见3424条规定.a其它种类可燃气体,可按厂家提供的并经国家检冽合格的产品技术条件来确定其探测涔的安装位置.（14）红外光束探测器的安装位置应保证有充足的视场，发出的光束应与顶棚保持平行，远离强磁场.避免阳光直射底座应牢固地安装在堵上,安装高度.（15）其它类型的火灾探测湍的安装要求,应按设计和厂家提供的技术资料进行安装.（16）探测器的底座应固定可战,在吊顶上安装时陶先把食子固定在主龙骨上或在顶棚上生根作支架,其连接导线必须可靠代接或焊接.当采用煌按时不弭使用带,腐饨性的助焊剂.外接9线应有0.16力的氽埴,入擢处应有明显标志。（17）探测器确认灯应面向便于人员观察的主要入口方向.（18）探测器底座的穿线孔宜封堵，安装时应采取保护措施（如装上防护草）：（19）探测器的接燃应按设计和厂家要求接线，但“十.我应为红色，“一”戌应为烧包其余我根据不同用途采用其它颜色区分，但同一工程中相同的导畿颜色应一致。（20）探测器的头在即将调试时方可安装，安装葡应妥善保管，并应采取防尘、助潮、防腐蚀等措施，3.4. 3手动火灾报警按钮的安装.（1）报警区内的每个防火分区应至少设徨只手动报警按扭,从一个防火分区内的任何位置到最近一个手动火灾报警按扭的步行距离不应大于3n.（2）手动火灾报警按钮应安装在明显和便于操作的墙上,距地高度1.5m,安装牢冏并不应做斜.（3）手动火灾报誉按钮外接马战应剧有0.IOm的余衣，且在端部应有明显标志.3.4。 4端子箝和模块箱安装.（D端子箱和模块箱一般设置在专用的竖井内，应根据设计要求的高度用金属膨胀螺桂固定在墙壁上明装，且安装时应端正牢固,不得帧斜.（2）用时线器进行对我编号，然后将导线留有一定的余业，把控制中心来的干践和火灾报警器及其它控制跷路分别绑扎成束,分别设在端子板两侧，左边为控制中心引来的干线，右侧为火灾报警探测器和其它设备来的控制戏路。（3）压线的应对导筏的绝缘15行摇冽，合格於再按i殳计和厂家要求压线，（4）模块箱内的模块按厂家和设计要求安装汉纹，合理布温.且安装应牢固躺正，并有用途标志和税号.3.4.5火灾报警控制器安装.（1）火灾报警捽制器（以下简称控制器）接收火灾探测器和火灾报警按钮的火灾信号及其它报答信号.发出声、光报警.指示火灾发生的部位,按照预先编制的逻辑，发出控制信号，联动各种灭火控制设得，迅速有效的扑灭火灾.为保证设备的功能必须做到精心施工，确保安袋质Jk火灾报警器般应设置在消防中心、浦防位班室、警P.室及其它现定有人依班的房间或场所,控制器的显示操作面板应避开阳光宜射,房间内无高温、高湿、尘土、腐蚀性气体：不受振动、冲击等影响。（2）设符安奘的土建工作应具得下列条件：A.屋顶、楼板施工已完毕,不得有溶洞.B,结束室内地面、门窗、吊顶等安装。C、有损设掠安装的装饰工作全部结束。（3）区域报警控制器在墙上安装时，其底边距地面高度不应小于15<1,可用金属膨胀姻检或埋注蝶检迸行安装,固定要牢固、端正，安装在轻顺墙上时应采取加固措施。靠近门轴的IH面距离不应小于05m.正面操作足点不应小于12m.（4）集中报警控制型或消防控制中心设备安装应符合下列要求：A、落地安装时，其庭宜高出地面0.06*0.2m,一般用槽钢或打水台作为基础,如有活动地板时使用的槽钢基础应在水泥地面生根囿定牢固.槽钢要先调反除t,并刷防锈漆,安装时用水平尺、小线找好平直度，然后用蝶栓固定牢固.B、控制柜按谀计要求进行排列，根据柜的固定孔距在基础槽钢上钻孔，安袋时从一端开始逐价就位,用螺做固定.用小线找平找宜后再招各螺栓猿囚.C,控制设备的操作距离,单列布置时不应小于1.5n,双列布置时不应小于2m.在有人值班经常工作的一面,控制盘到墙的距肉不应小于3%款后维修距离不应小于1m,控制盘排列长度大于4n时,控制盘两端应设置宽度不小于Im的通道D、区域控制室安装落地控制盘时，参照上述的有关要求安装施工.（5）引入火灾报警控制器的电统、导线接地等应符合下列要求：A、对引入的电缆或旧线，首先应用对线器进行校跳，按图纸要求维号，然后擢测相间、对地等绝缘电阻，不应小于20UQ,全部合格后按不同电压等级、用途、电流类别分别握扎成束引到端子板，按接线图诳行压跷，注意j个接线端子接规不应超过：根，盘圈应按顺时针方向，多般现应涮锡.导线应有适当余H.标志编号应正确已与图纸一致,字迹清晰,不易槌色，也规应整齐,避免交叉，固定牢固.B、导线引入线完成后,在进线管处应封堵,控制器主电源引入线应直接与消防电源连接.严禁使用接头连接,主电源应有明显标志.C、凡引人有交流供电的消防控制设备.外壳及基础应可篮接地.一般应压接在电源线的PE线上.D、消防控制室一般应根据设计要求设置手用接地装置作为工作接地（是指消防控制设备信号地域逻辑地人，当采用独立工作接地时电班应小于4V。，当采用联合接地时.接地电阻应小于Iua,控制室引至接胞体的接地干税应采用根不小于IenIm的绝缘铜纹或独芯电缆.穿入保护管后,两端分别压接在控制设备工作接地板和室外接地体上.消防控制室的工作接地板引至各消防控制设备和火灾报酬控制涔的工作接地线应采用不小于m铜芯绝嫁线穿入保护管构成一个零电位的接比网络.以保证火灾报警设侪的工作唯定可靠.接地装置施工过程中，分不同阶段应作电气接地装置险检，接地电阻摇测，平面示意图等旗号检杳记录。3.4。6其它火灾报警设在和联动设备安装,按有关规范和设计厂家要求进行安装接线。3.5调试姿求3.5.1火灾自动报警系统调试，应在建筑内部装修和系统施工结束后进行。3.5.2调试前施工人坊应向调试人员提交竣工图、设计变更记录、族工记录（包括植蔽工程验收记录）,检验记录（包括绝缘电阻、接地电阻测试记录八竣工报告.3.5.3调试负击人必须由有资格的专业技术人员担任.一般.由生产厂工程师或生产厂委托的经过训练的人员担任.其费格审查由公安消防监督机构负瓦3.5.4时试的应按下列要求进行检查：（1）按设计要求查验.设饴规格'型号、备品、备件等.（2）按火灾自动报警系统施工及5金收规范的要求检查系统的施工质世.对属于施工中出现的问起,应会同有关单位协商艇决.并有文字记录.（3）检查检脸系统戏路的配城、接城、线路电阻、绝绿电阻,接地电阻、终端电阻、鼓号、接地、线的颜色等是否符合设计和规范要求，发现错线、开路'短路等达不到要求的应及时处理，排除故障，3.5,5火灾报警系统应先分别对探测器、消防控制设备等逐个进行单机通电检杳试蛤。单机检杳试缝合格，诳行系统调试，报警控制器通电接入系统做火灾报警自检功能、消音、我位功能、故窿报警功能、火灾优先功能、报警记忆功悭、电源自动转换和备用电源的白动充电功能、备用电源的欠压和过压报警功能等功能检查.在通电检查中上述所彳I功能都必须符合条例"B4717火灾报警控制器通用技术条件；，的要求.3.5.6按设计要求分别用主电源和备用电源供电，逐个逐项检查试验火灾报警系统的各种控制功能和联动功能,其控制功能和联动功能应正常.3.5.7检查主电源：火灾自动报警系统的主电源和备用电源其容fit应符合有关国家标准要求,招用电源连续充放电三次应正常.主电源、备用电源转换应正常.3. 5.8系统控制功能局试后应用专佣的加烟加油等试验器，应分别对各类探泅潺逐个试聆，动作无误后可投入运行.3.5. 9对于其它报警设备也要逐个试验无误后投人运行.3.5,10按系统网试程序进行系统功旎自检.系统调试完全正常后.应连续无故障运行120h,写出调试开通报告.进行脸收工作.3.6系统脸收程序3。6.1火灾报警系统安装调试完成后，由施工单位、调试单位对工程质城、调试质量、施工资料进行预检,同时进行质量评定,发现质量何物应及时解决处理，直至达到符合设计和规范要求为止.3.6.2预检全部令格后，施工单位、调试单位应请建设单位、设计、监理等单位，对工程进行竣工验收桧杳，无误后办理竣工验收单。3.6.3建设单位或施工单位请建筑消防设施技术检测单位进行检测，由该单位提交检测报告。3.6.4以上工作全部先成后,由建设单位向公安消防监15机构提交验收申请报告,并提供下列文件和费料：(1)建设过程中消防部门的消防审核文件、备忘录及其落实情况.(2)施工单位、设饴厂家的资质证书和产品的检测证书.(3)施工记录(吃蔽工程5金收、设计变更洽商、绝缘摇测记录、接地电阻记录、主要材厕证明、合格证)等。(4)调试报告.(5)建设单位组织施工单位、设计单位、监理等单位办理的竣工险收单.(6)检测单位提出的榜测报告.(7)系统竣工图、系统竣工表.(8)管理、维护人员锻记表。3.6.5消防工程经公安消防监督机构对施工质量夏验和对消防设备功能抽骁，全部合格后,发给建设单位£建筑工程消防设施验收合格证书3建设地位可投入使用，进入系统的运行阶段.4、质量标准火灾自动报警系统工程目前国家还没有质量评定统一标准.为提高工程质量，加强质量管理,使工程质量有一个考核标准，特套用GBJ300-88.GBJ303-88部分的质量评定标准和制订新的分项工程质量评定要求.4.1配管及管内穿线，套用GB.I303-88中电23-1表“配管及管内穿线工程质量做验评定发”的有关内容,但有的内容应作如下更改：4.1,1保证项目中导魏何和导线时地间的绝缘电阻值改为必须大于20UC.4-1.2基本项目管路敷设中,暗配管的保护层应改为30nm4-1.3允许倒垄项目中,管子最小弯曲半径明略配管的弯曲半径改成大于或等于6倍（61.）.在地下或混;%（士内暗配管改成N1.Oi）.4.1.4配管与穿线应分开检脸评定（用一张表记录两次评定的时间.4.2火灾报警控制器和联动柜安装的盘柜可食用GBJ303-88中电4-3-1"成食电柜（盘）及动力开关柜安装分项工程质量株脸评定表”的有关部分.1.3端子箱和模块箱顺心评定可套用GBJ303-88中电4-7-1“电气照明器具及其配电相（世）安装分项工程质果检验评定去”有关部分。1.1工作接地跳的安装质飞评定套用GBJ303-8X中电5-O-I-避雷针（网及接地装置.分项工程质量检验评定表”的有关部分。4.5报警探测器分项工程防立评定表，目前还没有一个标准，这里只是按保证项目、基本项目、允许偏差项目等提出一些要求，可制定表格进行质技评定，4.5.1 保证项目：探测器的类别、型号、位置、数盘、能等应符合设计和视探刈求.4. 5.2基本项目,应符合以下要求（1）探测着安装牢固,确认灯朝向正确.且配件齐全,无损伤变形和破损等现象.（2）探测器其导线连接必须可轴压接或焊接，并应有标志，外接导战应有余地。（3）探测器安装位里应符合保护半径、保护面枳要求.4. 5.3允许偏差项目:（1）探测器距离墙壁、梁边和四周遮挡物H05>.距离空调送风口的距离£15m.到多孔顶栅口）0.5m.（2）在宽度小于3”以内走道顶上设置探测器时宜居中布双，温感探测器安装距庙IO小盛烟探测器安装距离1&“，探测器距端墙的足离不应大于探浏器安装距离的半。（3）探测器宜水平安袋,如必须倾斜安装时，其帧斜角不应大于45.4. 6以上各J只是分项工程场麻评定内容，如果是分包工程，总包总位质疑评定时应把这几项分项工程痂制评定内容加到建筑电气分部安装工程内共同评定.如果是宜包工程，把这几项分项工程质It评定内容作为一个建筑电气安装单位（分部）工程.按GB.J300-88的有关要求评定质fit警级.6、成品保护5。1钢管敷设在混凝土或墙内时，要及时封堵管口和盒子，以免进入杂物影响卜道工序穿线,造成剔凿：土建打混凝土或砌墙时要有专人用合，以免敷设的钢管移位造成返工.5. 2管内穿线：跳槽内配税时要把导线的余麻放在盒子或箱子里面，封上装，同时投料及时上康,以免导线损坏或丢失.5.3 消防自动报警系统的设备存储时,要作防尘、防潮.防碰、防磁、防味等措施妥善保管,同时办理进厂检5金和领用手续.5.4 自动报警设需安装时，土建工程应达到地面,墙面、门窗、喷浆完毕，在有专人看管的条件下进行安装.5.5 消防控制室和装有控制甥的房间工作完毕后应及时上锁，关好门窗，设备应罩上防尘防潮溟。5.6 报警探测器应先装上底座，并嵌上防尘基调试时再装探头。5. 7端子箱和模块箱在工作完毕后箱门要上锁，把箱体溟上以保护箱体不被污染。5.8易丢失损坏的设备如手动报警按钮、咧叭、电话及电话插孔等应最后安装，要有保护措施.5. 9安奘自动报警系统和设备时，土建工程和装饰工作已经基本结束,应采取安袋措族以确保地面、地面、吊顶不受损坏和污染.5. 10在施工中剔梢、剔洞时,不要折断土建结构中的钢筋,如必须折断时,应经土建和设计同意后才能折断.尤其是结构中的主钢筋必须严格遵守此条的规定,否则会造成不可弥补的质量事故，6、应注意的质向JB6.1 加强进厂设备、材料的检脸，其质量必须符合有关规范和本工艺的要求，不合格产品不能使用。6.2 施工中应注意的旗吊问想6.3 .1煨琢处发现凹膈过大或弯曲半径不够倍数的现象时，解决的办法是使用手扳煨骂涔移动要适度，用力不要过猱，口,到符合要求为止.6.2.2预埋盒、箱、支架、吊杆等歪料,或者食箱里诳外出过于严曳时，应根据实际情况重新调整或乘新埋设.6.2,3明配管或吊顶内能管,固定点不牢固、铁卡子松动、固定点距过大和不均匀.均应采用配套管卡固定牢冏,挡距应找均匀.624暗配蝌管堵塞,配管后的及时加管堵把管口堵严实，并应经常检查,发现行漏堵或掉落应及时补培,如发现管已经堵塞时应及时处理修更.6.2.5严禁使用电气焊割断管子。支架和花箱盘上升孔，而应使用糖和开孔器进行施工，断管要求平齐，用性去掉毛刺再配管.6.2.6箱、盒、镀锌钢管等被械坏的镀锌层应及时进行防腐处埋.6.2.7使用金弼软管时不宜长于2m,其固定间即不应大于O.5m.,两端固定应牢冏.6. 2.8导线应按工艺和规范要求进行颜色选择和安奘,探测襁的“十”线为红色.“一”线为兰色,其余线根据不同用途采用其它颜色区分,但同一工程中相同用途导线颜色应一致.6.2. 9穿线时管口必须戴上护口，以保护导线的绝缘层.6.3. 10导城的接头田接、涮锡、包扎，应符合本工艺和有关规范要求。6211导城的相间、相对地绝缘电阻不应小于20MG揣测绝缘电阻时不能带着火灾自动报警设的播测，6。2.12探测涔安装的位汽和型号应符合设计和工艺规范要求，安装位置确定的朦则首先要保证功能，其次是美观，如与其它工种设备安装相干扰时,应通知设计及有关取位协商解决.6.4. 13设备上压接的导线，要按i殳计和厂家要求编号,压接要牢结,不允许出现反圈现望，同一端子不能压接二根以上导跳.6.5. 14调试时要先单机后联附.逐台逐项百分之百地诳行功能调试,不能有遗漏.以确保整个火灾自动报警系统有效运行.6. 2.15施工过程中,施工技术资料收集、填写、保管等应与工程进度同步进行.7、质量记录7。1主要审材的材质证明和合格证,绝缘导线和电缆的合格证，火灾报警设得及防火材料进京许可证及B1.家质成篇督部门的检测报告，设符和材料进厂检脸记录。7. 2设计变更洽商记录。7.3预检记录.7, -1的被工程检骁记录，电气接地装置除依记录和平面示意图，7.5 调试记录,其中主要包括:绝缘电阻测试记录，接地电阻测试记录,消防系统测试报告，消防报警系统的检测H1.告等.7.6 族工方案、技术交底和俺工日志.7.7 7工程质量检验评定表.7. 8竣工验收单.7.9 消防监野部门检查备忘录.7.10 建筑消防设防检验合格证及使用许可证.7。I1.竣工图.7.12其它技术和质fit资料,如自互检记录、中间验收记录、设备产品说明书、主要技术与质届会议记录、图纸会审记录、J：程事故报告、监理使用的各种衣格等.室内消火栓系统管道安装工艺标准1范围本工艺标准适用于民用和般工业建筑的室内消火栓系统管道的安装。2施工准备201主要材料：2.1 .1消火栓系统管材应根据设计要求选用，一般采用碳素钢管或无缝钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象.2c1.2消火栓箱体的规格类型应符合设计要求，箱体表面平整、光
