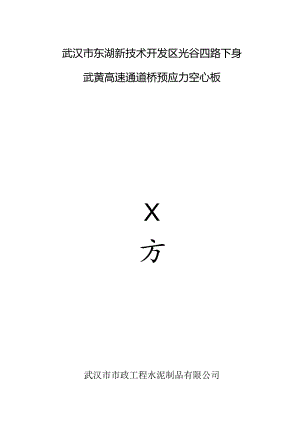

武汉市东湖新技术开发区光谷四路下身武黄高速通道桥预应力空心板X方武汉市市政工程水泥制品有限公司2013年5月16日一、编制说明二、工程概况三、施工部署四、施工打算工作五、主要项目施工方法及技术措施六、进度支配、工期支配七、施工管理措施一、编制说明本施工方案依据林同松国际工程询问（中国）有限公司（武汉市东湖新技术开发区光谷四路下穿武黄高速通道桥梁）施工图设计，马路桥涵施工技术规范（JTG/TF5O-2OU）、马路工程质量检验评定标准（JTGF80/1-2004）要求，结合本公司实际工艺技术装备水平，施工现场条件编写，适用于本工程空心板预制安装施工，在施工过程中务必遵照执行，以保证工程质量、工期、平安文明施工。二、工程概况武汉市东湖新技术开发区光谷四路下穿武黄高速通道桥预应力空心板本分部工程26m跨后张法空心板1跨共60片。梁板为11.355°角斜交空心板。采纳j15.24钢绞线作为预应力筋；钢绞线张拉限制应力为1395Mpao破抗压强度等级为C50,工程量为971.2m3.采纳工厂化预制施工。为如期优质的完成本工程，必需层层把关，细心组织、细心管理、细心施工。三、施工部署1、人员组织1.1由具有丰富施工管理阅历的项目经理担当本工程项目经理，依据项目法施工，组建项目专班，对本工程进行全面全过程的管理（附组织管理体系）0主要管理岗位一览表序号拟在本工程职位姓名序号拟在本工程职位姓名1项目经理尹恒5平安员周建平2技术负贡人田文凯6材料抗陈高强3施工员杨金普7试验员朱明贵4质检员高亦进8资料员张凡12按工序工位分成特地生产班组：钢筋组、装拆模组、碎成型组、碎拌合组、张拉组、修理组、安装组。2、工艺流程后张法空心板施工工艺有碎料制备，非侦应力钢筋加工制作与安装，预应力钢绞线孔道安装、张拉、压浆、封锚，碎体成型、养护、二次转运、安装等工艺过程：3、工期限制本工程总工期为90口历天。四、施工打算工作1.2预制采纳工厂化预制。梁场设在新洲区汪集街，梁场面积15亩，场内布设12个26m空心板生产台座，存梁台位4个，每个存梁台位存梁40片，配套24m跨IOT工作门吊一台，两台25T龙门吊机满意起梁须要。1.3 、场内已按行业规定要求机械设备及施工用水用电线路，并设置预制场排水，防护系统。保证养生施工与雨期中场地无积水现象。养生水通过排水系统汇入蓄水池进行沉淀净化处理，同时定期对沉淀物进行清除，避开污染环境。1.4 为顺当完成施工任务，打算工作特别重要，它不仅对产品质量，工程工期影响很大，甚至对人员支配，施工工艺过程都有相应的影响，务必抓紧抓好。依据施工图组织有关工程技术人员对施工图进行分解，确定如下方案：工装名称单位数量工装材料单位数量说明26m箱梁侧模套3钢材t26m箱梁内模套2钢材t26m箱梁端模板套3钢材t26m箱梁生产台位个12C25碎m3龙门吊轨道m600P43钢轨配电间m215水泥仓M3100钢筋加工翻m240机加工车间m220试验室m225民工宿舍m2280底模：槽钢、钢板组合（钢板厚度为12mm）：端模：装配式独立钢模板：侧模：装配式大片钢模板；内模：装配式组合钢模板。（1）按确定模具设计方案进行加工，严格限制尺寸误差，焊接坚固，工作表面平整光滑。（2）（2）制作完毕必需进行细致的装配、校验。不合格部位必需修整，切实确保模具符合设计及规范的要求。3、机具打算（施工机械一览表）在用机具设备：（5T、25T）行车、钢筋切断机、弯曲机、碎搅拌站、油泵、厂斤顶等设备完好备用。对施工用张拉机具依据设计张拉限制应力由法定检验部门标定并作回来曲线，且调整油泵限压阀，保证平安操作。主要施工机械设备一览表序号名称规格功率（KW）数量备注1千斤顶I5(X)KN/22千斤顶270KN/23油泵ZB2×2-5003KW64混凝土配料机F1.o-1200-1117.5KW155001.搅拌机25mI8KW26门式起重机40TI4KW27门式起重机IOT12KWI8对焊机1.IN-150150KVAI9切断机YO1.-2IOKW210弯曲机GW-402.2KW3I1.电焊机BX-I400KVA412压力试验机NY1.-20000.8KWI13真空泵ZKB3KWI14压浆机UB1.3R3KWi15发电机50KWA台116插入式振动器30,501.1KW104、材料组织进场本工程所用主要材料钢材、水泥、钢绞线、锚具等按型号、数量，按支配须要分批到场，每批材料严格按JTGfrF50-2011的规定进行批次检验。合格后方可进场运用，并按规定进行监理抽检。5、一试配依据设计碎强度等级试配，采纳符合国家现行标准的P.O42.5水泥，符合JTJo58有关规定的R=2.63.0优质中砂,4.7519.5mm小分口（小于钢筋最小净距的3/4）。聚按酸高效减水剂、地下水（PH值为78）,通过试验分析确定施工协作比。五、主要项目施工方法及技术措施1、非预应力钢筋施工非预应力钢筋在整个施工中的作用是特别重要的，不得发生差错，因此，必需引起高度重视。1.1 筋图的分解：图纸熟识后，要将一片板中的钢筋规格、型式、下料长度、数量一一分解，以便利下步施工：下料、弯曲。1.2 技术交底：施工前组织有关钢筋制作操作工人进行技术交底，把施工的关键问题及留意事项一一讲明，并对每片骨架检查、校核。13钢筋进入现场要按规格分类码放，集中配料。1.4 钢筋的下料、弯曲：应严格按技术规范施工，尽量削减误差，钢筋的下料、弯曲应由专人负贲施工。1.5 钢筋的绑扎、安装：钢筋的绑扎严格按图施工，型号、数量、位置，必需与图纸符合，不得有误，钢筋绑扎要坚固，骨架的长度、宽、高尺寸偏差都限制在规范允许偏差之内。1.6 受力钢筋焊接均按规范要求进行，在加工场地设置防风防雨措施。绑扎接头应按规定放置，使每一截面的截头数不超过规范要求。1.7 预埋件严格按图预埋不得漏置。2、装拆模2.1 装模前，对模具匀称涂刷脱模剂，检查钢筋安装部位与绑扎质量。为保证桥梁板的顺当安装，模板在安装时采纳长-IOmm,宽-5mm,高5mm的负公差限制。并保证模板拼装线型符合设计要求。2.2 钢筋爱护层符合图纸要求，在钢筋与侧模板之间设置环形塑料垫卡定位，并与钢筋扎牢，且错开分布，底板爱护层厚度用30mm塑料垫块进行限制。2.3 拆模：校结构养护强度N5MPa方可拆内模，N15Mpa时方可拆外模。不得用大锤敲打模板，以免模板变形损坏构件，并常常检查其变形尺寸，随时修整。3、磴预制及养护3.1 校料严格按施工协作比进行，偏差范围限制在：水泥：1%,砂、石：2%,水、减水剂：1%以内。3.2 粒料静置时间W40min,超过时间的校料禁止运用。3.3 不得漏振，插点间距2O-3Ocm,插入深度进入其次层5cm；振动棒快插慢拔，面层用木槎板抹平整；拆内模后马上检查碎体结构有无漏振现象，发觉刚好修补处理完好。并分析缘由，以免再次出现类似现象。3.4 拆模后用刚好进行洒水养护，且养护时间不少于7d3.5 制作同期碎试块3组，分别作标准养护、同条件养护，作为张拉强度及R28天强度评定的依据。严格按协作比进行碎搅拌，确保碎强度。4、预应力施工4.1、 打算工作：1后张预应力碎板梁预制施工中预应力钢绞线施工是关键工序，必需严格按图纸要求安装预应力孔道。定位精确坚固，螺旋筋、加强网片、定位网片必需严格按设计要求安装，不得漏置。锚垫板必需与孔道轴线垂直并在成型过程中不得发生位移，以确保孔道轴线尺寸。2、张拉所用的锚具、斤顶、油泵已由法定技术部门检查校验合格，运用时必需调整油泵限压阀，以保证平安操作。4.2、 下料与定锚I、钢绞线用砂轮片切割卜料并编束，端头用胶布包袱，每22.5m用22号铁丝捆绑完成编束，穿束在险预制完成前进行，振捣混凝十.时要来回抽动钢绞线，必需保证钢绞线在孔道内能活动自由。2、锚具不得有裂纹、伤痕、锈蚀，并检查夹片是否完好，丝扣有无磨损现象，一经发觉马上予以更换，禁止运用破损的锚具。4.3、 张拉过程：I、箱梁碎体强度N85%,钢绞线伸长值经监理工程师第核认可后，方能进行张拉。2、采纳两端同时张拉工艺，先对第一片梁进行试拉，确定张拉工艺合理后在进行成批张拉。3、安装工作锚板、工作夹片及限位板，限位板止口与锚板定位；b安装千斤顶及工具锚板、工具夹片，工具锚必需与工作锚刻正，不得使工具锚与工作锚间的绞线扭绞：c夹片要打紧，片位要平整；d安装锚板、夹片时必需彻底清扫钢绞线上的灰尘等残留物，保证钢绞线、锚具干净。4、a、张拉限制应力：1395MPa°张拉程序：(i10%。con>1(X)%ocon持荷2min3'固b、张拉时两端60度角范围严禁站人，专人、专机进行张拉施工，施工时由施工员统-指挥，先张拉N1.钢束，然后依次张拉N2、N3钢束。两端张拉时留意两端油压保持稳定，以10%。COnf一60%。COn100%。COn进行分段限制，速度要基本保持样。例：如一端略先到达60%。Con时马上持压，待另一端至60%。con时两端再同时进行加压宜至100%0con=c、在张拉过程中，实行张拉应力和伸长值双控的形式，张拉力为主，伸长量为辅，理论伸长值要依据该批钢绞线实测弹性摩量、管道摩阻计算。且实际伸长值偏差应限制在理论伸长值的6%以内。如出现伸长量值偏小，应实行103%。Con超张拉：如出现伸长量值偏大，马上停止张拉，查明缘由后实行措施加以调整方可接着张拉。同时要精确、刚好的做好张拉记录实际伸长值为："="'3M一一从初应力至最大张拉应力间的实测伸长值M一初应力以下的相邻级推算伸长值c、施加预应力过程中钢绞线每个断面断丝数之和不得超过该断面钢丝总数的1%,每束钢绞线断丝、滑丝数不超过一根。否则马上停止施工，分析缘由予以更换材料，出现滑丝应即时更换坏损锚具，直至张拉完毕。钢绞线位置偏差不得超过5mm。f、张拉完毕在24小时后视察钢绞线回缩状况，如无上述状况，由技术部门通知采纳砂轮机割断钢绞线，钢绞线外露长度不小于3cm。细致视察梁体的起拱状况及两端锚具的变形状况，测量起拱值和侧弯值并做好记录。g、千斤顶、油泵运用超过六个月或更换油表时必需交由法定检验部门重新标定后方能接着运用。4.4、 压浆及封锚1、张拉完毕后在监理工程师旁站下尽快压浆。压浆前用高压气检查孔道的通畅状况，无异样后马上起先压浆，浆体强度为M50考虑到浆体的流淌性、收缩、强度等因素，浆体灰水比拟定为I：0.33,采纳Po425水泥并掺入10%的TU-102型专用管道压浆剂。稠度限制在16s左右，初凝时间限制在4h左右，24h自由泌水率为0,(此协作比必需通过试验合格后方可投入运用)。每次拌制浆体必需大于一片梁所要灌注的体积。2、压浆程序：2、1水泥浆臼调制至灌入孔道内的持续时间，视气温而定，一般不超过3O45min,水泥浆在运用前和压注过程中应连续搅动。2、2压浆应缓慢、匀称地进行，不得中断，比较集中和邻近的孔道，宜连续压浆完成，以免串到邻孔的水泥浆凝固堵塞孔道，不能连续压浆时，后压的孔道应在压浆前用高压水冲洗流畅,2、3采纳“一次压注法”，由一端向另一端压浆，待另一端出浓浆时，封闭出浆口，并保压2分钟(5-7kgcm2)后关闭进浆口，以便水泥浆在有压力状态下凝聚，以保证压浆充溢密实。张拉完成后马上压浆，一般不超过3天、当最高气温不能超过35C°时，压浆宜在夜间进行，压浆完后在24h内不得受振动。压浆强度达到设计强度要求80%后方可位移或吊装。2、4压浆后应从检查孔抽查压浆的密实状况，如有不实，应刚好处理和订正，锚塞四周的钢绞线间隙应用环氧砂浆或水泥浆填塞，以免冒浆而损失灌浆压力压浆时，孔道压浆应填写施工记录，每一工作班留取不少于3组试件，标养28天作为评定水泥浆质量依据。5、转运、安装5.1 移梁前必需检查吊具的完好状况，存在平安隐患的吊具禁止投入运用。5.2 梁体存放于坚实的地基上，底层梁垫采纳C30碎存梁座，支点位于梁两端Im范围内，上层梁垫采纳200x20()截面的方木，并确保上下在同垂线上。以保证梁体平稳。5.3 做好平安防护措施，支配专人专机统一指挥操作过程。5.4 采纳75T+75T汽车吊进行空心板安装，安装前结合客观环境及桥梁结构状况，经过实地勘察论证，选定吊装方案，通过专家论证后方可实施吊装。5.5 安装依次依照甲方施工进度的须要进行，以便桥面工程的施工。5.6 安装尺寸严格依据JTGF80/1-2004的标准执行。5.7 上工序必需做好工序记录，记录填写各类报表内容要做到真实、牢靠、刚好。六、进度支配、工期支配1、成立该分项工程项目部，编制周密的施工进度支配，均衡组织生产。2、各工位人员支配（劳动力总人数40人）：刚好完成机械的维护与保养；模具（内、外）设计加工，材料置备，粒协作比的试配、开工报告报验等工作。3、6月10起先预制施工，开工后进行试产调整，随后正常生产，考虑睑养护、雨天及吊装因素，60个工作日完成预制施工，穿插进行运输、安装工作，总工期为90天。七、加量保证措施I、质量限制目标本工程施工质量的限制目标是：分项工程合格率达100%,95%以上分项工程质量评分大于90分，争创国优，努力实现精品工程。为确保本工程施工质量目标的实现，参与本工程施工的全体员工，坚固树立“百年大计，质量第一”的思想，正确处理好质量、进度、成本三者之间的关系，当三者发生冲突时，必需首先听从质量，做到好中求多、求快、求省，始终把工程质量放在首位。严格按有关设计规范和施工规范、施工图纸进行操作，全部材料符合规范要求。细致贯彻“预防为主”和“事前把关”的质量管理方针，调动一切主动因素，充分发挥专质检工程师作用，以工序质量限制为核心，通过设置工序预控点，进一步强化工序质量的自检、互检和交接检的管理，做到自检和专检相结合，普检与抽检相结合，确保严格依据施工图设计和施工规范、规程的要求，组织实施施工，把各种可能发生的事故歼灭在萌芽状态。成立一个由项目经理部技术负责人牵头负责的该工程创优工作领导小组，制定具体的创优目标，实施创优目标管理，并结合该工程施工的有关实际问题，分课题组织QC小组进行攻关。2、质量目标保证体系施垃目标：精品工程工序工程质量合格率100%，工程质量等级标准优良生产管理保证措施(1)、全面推行质量目标承包责任制、将质量总目标分解成各工序工程质量目标，并将其落实到人，全面实行经济承包责任制。每月进行检杳评比，奖优罚劣。、工程质量总目标值由工区长负责。、实行分级管理，一级对一级负责管理方法，实行责、权、利相统一的承包方式，强化各工序工程侦量承包人的管理，严格要求、严格制约，确保工程质量总目标的实现。(2)、质量监控人员必需熟识所监控工程内容的有关规范、规程和验收标准，具有工程建设现场管理的实际工作技能，并能协调解决一般技术问题的专业技术人员。细致熟识图纸及有关设计说明、资料，了解设计要求，明确各专业工程相关部位及各道工序之间的关系，对关键部位和难点做到心中有数，并充分打算，细致参与施工图纸会审工作。细致做好自检工作，对工程施工质量实施全过程监控，把各种可能发生的施工质量事故歼灭在萌芽状态。严格要求各工序工程质量承包人，依据工程施工质量检验程序规定,细致填报各工序质量自检报表，并细致赐予检查、认定。(3)、建立健全的质量监控系统建立健全的质量监控系统4、施工技术保证措施参与本工程建设生产的施工生产人员，必需全部参与施工操作规程、施工工艺方法和施工质量标准的岗前学习，特殊是施工质量标准要求各工种工人，不但要娴熟驾驭本工种的质量标准，而且还要r解相关的质量标准。针对本工程特点和质量管理要求，制定相应的劳动工资管理方法，切实做到质量与经济亲密挂钩。各工序在监理旁站下进行自检，合格后填写交验单，监理签字后方可进行下道工序施工。手续不完备的，不得进入卜道工序。细致熟识设计图纸，质检标准和监理手册、技术规范、严格按图施工。制定施工组织设计实施细则，规定具体的施工工艺、方法、质量标准和检验手段。坚持交底制度，对各个施工工序的技术要点、施工步骤、操作方法、设备运用、人员配置、后勤保障等进行具体的技术交底优质高效地完成施工任务。配备满意工程须要的钢材、碎、泥浆试验和检测设备。现场配备充溢的试验工程师和技术工人，并接受监理工程师的指导。坚持原材料、半成品的进场检验。未经认可和不合格的材料、物品禁止用于本工程。配备完善的试验和计量器具，定期对施工全部的度量器具进行校验、更新，保证施工计量精确牢靠。质量保证体系工程监理项目经理部技术管理施工管理机械管理队伍建设规范标准材料管理材历鉴定检验*工序自检三检图纸管理I设计变更资料收集技术推广竣工交验八、平安管理措施1、平安施工目标建立起高素养和稳定的平安技术干部队伍，确保施工平安的顺当进行。做到：无死亡率，负伤率小于12%*2、平安保证体系及框图1、平安保证体系为确保施工平安，建立健全各项平安规章制度，做到依法办事：加强平安教化，提高广阔职工的平安意识和防范平安事故的实力；刚好开展平安生产大检查，消退事故隐患：建立高效、精干的平安组织机构，制定切实可行的平安技术措施，在施工中严格执行；并从技术上入手，针对实际状况，刚好解决施工中的平安问题，以达到平安目标的实现。创建平安标准化工地。质针对上述状况，本合同段施工本着“抓生产必需抓平安，以平安促生产”的指导思想。依据“五项”（综合治理、管生产必需管平安、一票推翻权、从严治理.、标准化管理）原则，建立平安保证体系。（1）成立以项目经理为组长、公司安保部长为副组长的平安领导小组。由专职工程师组成平安监察部具体负责本合同段工程项目的全部平安监察和管理工作，各施工队设专职平安员，各工班设兼职平安员，从而形成一个健全的平安保证体系。（2）平安生产领导小组主要负资贯彻执行国家有关平安施工的方针政策、法令、规章制度和上级有关规定，组织和推动施工中的平安工作。（3）专职平安员的职责是细致贯彻执行上级有关平安施工的规定,推动和组织平安工作，在业务上接受上一级平安管理部门的领导。（4）工班兼职平安员帮助工班长组织平安活动，进行现场平安检查,组织学习平安规程、制度及上级颁发的有关文件，模范遵章守纪，对违章作业者进行指贡教化，指导班组人员正确运用个人防护用品等。3,平安管理措施1、技术措施1.1.常常对施工设备进行检查，加强修理保养，保证设备始终处于良好状态。1.2 承包人驻地及仓库等配备足够的消防用具，并保持良好的状态。1.3凡高空作业，施工人员必需戴平安帽，系平安带，其四周有平安网与防护栏杆，悬挂高空作业警示标记，定期检查、维护。1.4 各用电开关板及用电设施，设置必要的平安防护、悬挂用电警示牌，保证用电平安。没有电工持证，严禁从事电工作业。从事电气设备和线路修理时，需有人监护。15利用卷扬机、起重机等设备或材料时，应留意地面施工人员、机械的平安，专人指挥，由持有特种作业证的人员专人操作。1.6凡进场作业的电工、焊工、起重指挥、起重司机、机动翻斗车司机等必需培训考试,合格后持证上岗。1.7 施一匚用脚手架、模板、支架等承重结构经设计检算，保证有足够的强度和平安系数。2、平安教化2.1 每周定期半小时平安教化,对职工进行平安、消防、保丑等综合教化。2.2 建立定期的平安生产活动和施工小组的班前平安讲话制度。2.3 每年一季度组织全体职工进行平安法规普及教化、对施工员以上的管理人员进行两天的平安技术学问培训考核。各作业班组九、环境爱护措施1、我们将细致学习并遵守国家和地方全部关于限制环境污染的法律和法规，依法爱护和改善生产环境和生态环境，防止污染和其他公害,保障人体健康。2、把环境爱护列入到我们的日常生产、生活中。施工技术部门在进行施工设计时，将把环境爱护作为一项重要的因素，充分地考虑在施工设评中；劳动平安部门将担当起环境监督的职能，对施工区内有排污可能的项目进行监督。3、在批准的作业范围内施工，并按规定设置临时围护墙围护，实行封闭式管理。4、材料、机具的对方，力求整齐合理，并挂标识牌。5、维护好施工现场原有排水（洪）管沟，亲密留意现场周边建筑及各项设施物排水状况，确保现场周边群众的声明财产平安，因工程建设须要，原有排水（洪）管沟须要损毁时，提前提出或拆除、或改道、或迁移和回迁的方案，经报请建立工程师审批后，细致组织实施。6、现场文明施工，场区内施工机械在不作业时，停放整齐。场内无污水、积水，通道口通畅无阻。7、施工现场设置.专职R生员，负责刚好清扫垃圾，保持工地环境卫生，现场办公室和职工宿舍必需整齐卫生，建立卫生值日制度和平共处定期检查制度。8、我们将全面接受当地有关职能部门的卫生、秩序和绿化（美化）的管理工作。9、水污染限制灌注碎时，限制好浇注碎时产生的废液，挖设导流沟和沉淀池,水质需检验，有必要的进行适当的水质处理，降低PH值，检验结果需报建立工程师，经同意后再进行排放，以保证不污染环境。施工材料如油料、化学品应保存在合适的平安容器中，不宜堆放在民用水井及河流湖泊旁边，防止暴雨冲刷而进入水体。肯定禁止施工人员向水中抛弃垃圾、排放废水、废油和冲洗物。10、生态爱护为爱护自然资源和野生动、植物，需对施工人员加强教化。严禁偷捕偷猎。11、施工中的噪音限制措施由于噪音是干扰人们的工作和生活环境，影响面较广泛的一种公害,因此本工程中应将施工噪音作为个特别重要的问题处理。选用性能良好、噪音低的施工设备，并加强设备的现场修理和保养,保证设备长期处于正常的运转状态。12、大气污染限制措施料堆和贮料场需遮盖或洒水以防扬尘污染。运输材料的卡车需用帆布遮盖，以削减跑漏。搅拌设备应良好密封，操作者留意劳动爱护。十、文明施工措施1、场地布置合理，整齐有序，材料堆放整齐，无脏、乱、差现象发生。2、道路、管路、电力线、通讯线等各种管、线路布置整3、精确支配材料用量，做到工完、料尽、场地清。4、各种资料填写精确、刚好、规范、收集整齐，归档有序。5、施工场地标牌醒目，办公室内干净整齐，各种规章制度健全。6、做到施工文明，言行文明，扩好各种关系。7、主动协作业主搞好地方关系，决不出现施工内容以外的纠纷后张法侬力箱梁施工工艺框图6包工打算（材料检蛤、机械到位等）施工方案及交Y；
