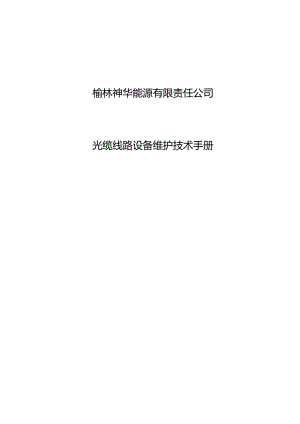

榆林神华能源有限责任公司光缆线路设备维护技术手册二0一0年十月一、概述二、主要材料及选型三、光缆线路路由规划四、光缆线路维护（一）光缆线路口常维护原则（二）光缆线路技术维护工作的基本任务（三）光缆线路维护工作的主要职责（R）光缆线路巡回（五）线路设备的维护（六）基础管理五、光缆线路抢修六、光缆接续七、平安附录一：光缆线路竣工图纸附录二：光缆进局各站点光纤成端状况附录三：光缆线路的图例及符号一、侬榆林神华能源公司整体通信网络建设项目2.5G传输通信光缆线路，主要为了解决公司及所属煤矿行政语音、计算机网络传输、生产调度等通信业务的需求，搭建愉林神华能源公司的信息化平台，为更好的服务于愉林神华能源公司的规模化建设、平安生产和日常管理工作。自建干线光缆线路共90km,连接神东信息中心李家畔通信站,神东信息中心大柳塔通信站、郭家湾煤矿网络通信机房、青龙寺煤矿网络通信机房四个站点。初步确定将郭家湾煤矿网络通信机房为榆林神华通信系统的汇合枢纽，神东大柳塔信息中心为接入神华集团传输系统、语音业务网络系统的节点。通过自建光缆及租用榆林联通公司的两个方向不同路径的各2芯光纤（共320km）,形成传输爱护环路，实现与神华集团传输、语音业务网络系统的互联互通。二、主要材料及选型我公司自建光缆线路全程全部采纳24芯光缆，型号为GYTAe-24D（18B1.i+6BJ,结构：金属中心加强，松套层绞填充式，铝-聚乙烯粘结内护套，轧纹钢-聚乙烯粘结外护套。生产J.家西安西古光纤光缆有限公司。光缆接头盒为3M中国有限公司生产，型号：2178-CS,终端盒型号：2055。电杆分别为：河北保定市满城同利制杆厂生产水泥电杆，规格型号：C150ran*7.5m、C150tnm*8m、150nin*10m：抚顺市清原青龙防腐木杆厂生产木杆，规格型号：015Omm*8m.架空钢绞线为：河北省永年县拓发电信电力金具厂生产，规格型号：1*7-2.6C右捻,抗拉强度：1270N11.光缆成端光纤跳线全部采纳FC头。三、光缆线路路由规划线路起点为神东信息中心李家畔通信站二楼通信机房，途经神东信息中心大榔塔通信机房、榆林神华郭家湾煤矿筹建处临时通信机房（府谷县大昌汉乡石岩塔村）、榆林神华吉龙寺煤矿筹建处临时通信机房（府谷县老1.川乡庙湾村），终点为神木北站对岸榆林联通公司苏家塔基站。具体段落如下：1、神东信息中心李家畔机房一大柳塔机房，光缆由神东信息中心李家畔机房二楼光传输配线区ODF配线架（第五架倒数第2个抽屉B盘1、2芯）引出，沿经该楼地下一层出周后，沿李家畔生态小区内弱电道路敷设至乌兰木伦一号桥，桥梁处为架空敷设。桥梁东侧用入大柳塔小区管道敷设至信息中心大柳塔通信站二楼旧机房，接入传输配线区第个配线柜内第一个抽帆。线路长23Km.2、神东信息中心大柳塔通侑站一郭家湾煤矿临时通信机房（石岩塔村）：光缆线路起点由神东信息中心大柳塔通信站传输配线区第个配线柜引出，经地下配线室出局后沿神东小区内道路直埋至煤海西路管道处，引入煤海西路原有管道至柳兴大街引上神东信息中心原有杆路，架空敷设至景荣宾馆处，沿新建杆路架空敷设至郭家湾煤矿工业广场；冈广场建设其中有1.3km段落经临时直坦股设后，架空敷设至郭家湾临时通信机房，接入0DF/DDF里线架。全长21.03km1,3、郭家湾煤矿（石岩塔村）一青龙寺煤矿（庙湾村）：光缆线路由郭家湾煤矿临时通信机房ODF/DDF配线架引出，沿悖牛川新建杆路向南敷设至石窑店工业园区，然后沿小板兔川向东经新建杆路架空敷设至青龙寺煤矿临时通信机房ODF/DDF配线架。长43.282km。4、青龙寺煤矿（庙湾村）一神木北站联通公司苏家塔基站：光缆由音龙寺煤矿临时通信机房ODF/DDF配线架引出，沿青龙寺煤矿（庙湾村）工业广场北边界与郭家湾方面光缆同杆敷设至石窑店工业园区南侧后，跨越小板兔川至南部山区新建杆路，向西敷设至神木北站联通公司苏家塔施站，接入机房ODF/DDF配线架。长22.95km.光缆线路具体路径走向详见或榆林神华能源公司2.5G光缆线路竣工图，光缆成端及尾纤四、光畿线路维护（一）光境线路日常锥护原则长途光缆线路的维护工作贯彻“预防为主，防抢结合”的方针,做到细心维护，科学管理，为长途通信供应稳定、优质、大容量的传输线路。（二）光境线路技术雉护工作的基本任务1、保证线路设备完整良好。2、保持传输质量良好。3、预防障碍发生和尽快解除故障.（=）光缆线路维护工作的主要职责I、制定修理作业安排，报上级业务领导批准后执行。2、熟识光缆线路的路由，埋深，四周环境及线路设备的状况；发觉危及光缆线路平安的状况时实行应急措施解除故障，并刚好上报。3、做好光缆线路防护宣扬及对外联络工作，确保线路设备的平安。4、做好长途线路技术维护的协作工作和主动参与障碍的抢修工作。5、严格依据维护周期进行预检预修，保持线路设备的完好。6、做好光缆线路原始记录及光缆设备变动的资料更改登记工作，并刚好上报。7、厉行节约，合理运用和保管好工具、器材等。8、检杳光缆附展设备（加固设施，宣扬牌，标石）有无破损、丢失：枪铿人孔，进线室光缆及附属设备是否完好，标记是否清晰醒目：发觉管道或人孔塌陷、破损及井盖丢失等现象应刚好进行修补并上报.9、遵守线路平安规程等各项规章制度.（四）光缆线路巡回1、线路巡回：要求每周车巡不少于2次，徒步巡察每月24次，暴风雨后或有外力影响可能造成线路隔码隐患时，应马上巡检，高速马路中线路的巡回每”不少3次，每次巡回要有巡检记录。在市区、城乡结合部、村镇、工业矿区及施工区等特殊地段、重要通信期间及动土较多的季节，应增加巡回次数。巡回时的主要工作内容如下：<1）检查线路旁边仃无动土或施工等可能危及光缆线路平安的异样状况，检查直埋线路路由上有无严峻坑洼或袒羯光缆的状况及护坡等防护措施有无损坏状况。当发觉施工处与榆林神华光缆路由平行、接近或交越时，要刚好在光缆路由上插有标记的红旗，标记出警戒区域,进行宣扬护线,发觉问题刚好上报。当外力施工对光缆线路构成平安威逼时必需进行24小时处守看护。<2）检查标石、标记牌和宣扬牌有无丢失、损坏或倾斜等状况。（3）及早处理和具体记录巡回中所发觉的问题，遇有重大问题时，应刚好上报并提出解决方案。当时不能处理的问题，应列入修理作业安排，并尽快解决。（4）广泛开展护线宣场及对外联系工作。2、清除光缆路由上堆放的易燃易爆物品和腐蚀性物质，制止或道光缆平安的建筑施工、栽树种竹等。3、对受冲刷、挖掘地段的路由培土加固及沟坎护坡的检修。4、每年对标石、宣扬牌进行一次刷漆描字，并结合徒步巡回对其进行扶正培固、除草。5、人（手）孔、水线房的清洁，光缆托架、光缆标记及地线的检查和修理.6、架空光缆杆路的检修加固，吊线、挂钩的检修更换。7,应切实做好季节性维护工作，在宙雨、冰雪季节到来之前,对易遭遇暴雨、洪水冲刷的地段进行细致的检查,关键部位和薄弱环节应重点检查;对各种防护设施进行细致的检修：在寒冷、冰凌期间，加强架空线路的巡回，发觉问题刚好实行措施，刚好解决.8、应陵时作好障碍抢修的打算,做到在任何时间、任何状况下都能快速动身抢修；抢修专用器材、仪表、机具及车辆等应处待用状态，不得外借或挪用.9、日常维护的内容及周期项目雒护内容同期备注路面维护线路巡回月车巡每周不少于2次、步巡每月2-4次，暴风用后应马上巡回，特殊时期应加密巡回次数.标石（含标记牌）除草、培上按需标石四周50CM内无杂草（可结合巡回进行）油漆、描字年可视具体状况缩短周期路由探测、砍树修路年可结合徒步巡回进行管道线路的人孔检修半年高速马路中人孔的检修按需进行抽除管道线路人孔内的积水按需杆路维护整理、更换挂钩，检修吊线军清除架空线路上和吊线上杂物按需杆路设备检修年可结合巡回进行10、光缆线路的技术修理项目、指标及周期序号测试项目维护技术指标维护周期1中继段光纤通道后向散射信号曲线检杳O.IdB/km（最大变动量式£3dB）X主用光纤：按需备用光纤：半年（特殊状况时，适当缩短周期2对地绝缘电阻金属加强芯2500MQkm年（按需适当缩短周期）接头盒监测电极5M金属护套般不小于2MO/盘3防护接地装置地线电阻XXPW1.oOMmW5芈年（雷雨季节前、后各一次）100<p500mWIOQ£500Qm20QX可依据其中继距离和传输码率适当地增大派为2m深的土壤电阻率，单位为：cm（五）线路设备的雉护1、直埋光缆的维护标准（1）地面障碍物：光缆路由上无挖掘、无冲刷、无光缆袒露、无腐蚀性物质、无影响光缆平安的施工、无栽树、无建筑物。（2）直埋线路的埋深应符合附录五（1）所规定的要求。最浅不得小于要求埋深的2/3,否则应使线路下落，或实行必要的爱护措施.<3）宜埋线路的标石庖位置精确、埋设正宜、齐全完整、编写正确、字迹清晰，并符合下列规定：a、标石的举荐尺寸：长宽为140*140厘米：160*160克米：180*180米：200*200亮米：高度为100o富米.各地段可依据本地实际状况适当加高，自建光缆线路的标石规格要统一。b,颜色为红顶、白底、蓝字.字体大小和内容要求统一.c、标石尽量埋在不易变迁的位置上。直线标石埋在直埋线路的正上方，面对传输方向，当线路沿马路敷设且其间距较近时，可面对马路：接头处的标石埋在直线线路上，面对接头：转用处的标右埋在线路转角的交点上，面对内角：预留标石埋设在预留处的直线线路匕面对预留：地下障碍物标石面对始端。d、标石的编号以一个中继段为独立编号单位。编号依次自A端至B端，或按设计文件、竣工资料的规定。e、监测金屈护套对地绝缘电阻和直埋接头盒监测电极间绝缘电阻的接头处，没有监测标石的，应创建条件安装监测标石。八标石的一般埋深为60厘米，出土部分为40±5匣米，标行的四周应夯实。在农田中，可依据实际状况制定统出土标准。g、同路由、近距离敷设多条直埋线路的标勺埋设除符合上述规定外，另规定如下：同沟敷设时，只在其路由上埋设一块标石：同沟敷设多条缆的接头处应各自分别埋设接头标石，且标石的标记应有明显的区分：两条缆分设沟距超过5米、平行长度超过50米时，甲乙两缆分别埋设标石，目标石的标记应有明显的区分。小于上述规定时，可仅在甲缆的路由上埋设块标石，但在维护图上应注明两条缆之间的实际距离.h、标石间的直线距离不大于100米,在找寻线路困难处、特殊地段及处理后的障碍点、增加的线路设备点（如防宙地线等）、与后设的地下管线、建筑物的交越点、介入或更换短光缆等处应增设标石并绘入维护图。i、标石分为直线、转角、接头、监测、预留和地下障碍物、分界等，其图例和符号见附录一。<4）村电、主要道口、挖砂取土地带、过河渡口等地应设置标记牌，并且要字迹清晰，并符合下列规定：a、标记牌的举荐尺寸：牌面长宽为1200*900冬米，1000*600考米，800*600亳米牌，自建光缆线路必需要统一。b、正面颜色为白底红字（或红底白字），柱面颜色为板白相间：字体统一：内容可以取自国务院、中心军委28号文件及其他爱护通信光缆的相关文件。、新建铁路或马路委响光缆线路的平安时，应依据现场状况，会同施工和建设部门，实行变更路由或合适的爱护措施，并增加标记牌：变更的光缆线路穿越铁路或马路时，应实行合适的爱护措施，并增加标记牌（5）直埋线路维护地面要求：非农田地段光缆线路上方培土高出自然地面20-30J里米。（6）光缆穿越08米以上（含0.8米）的沟坎、梯田时应作护坡（挡墙），凹凸差I米以上，般采纳石砌护坡（挡墙），并用水泥沙浆勾缝。凹凸差为0.8米以下时，一般不做护坡（挡上端）,但必需分房夯实复原原状.（7）光缆敷设在易受洪水冲刷的山坡时，应做堵塞。堵塞上下宽度应比光缆沟上下宽度每侧增加02-0.4米，比沟底增深0.3米，砌筑时，下部比上部纵向略许放宽，以加强稳固性。堵塞间隔距一般为20米左右，在坡度大于30度的地段视冲刷状况减至5-10米。（8）光缆穿过桥梁，应政设在预制的管孔或槽道内：实行在侨侧架挂方式时，必需在光缆上加套管爱护（条件许可的状况下，必需采纳钢套管或其他金属套管爱护）。2、架空光缆的维护标准（1）电杆杆号：面对街道一训，杆号最卜面一字距地面2.5米处，齐全、清晰、精确。杆号喷刷内容及标准要统字体要求为蓝色。杆身：正直、坚固、无腐朽、破损、大小面倾斜小十杆梢半径。警示牌：跨道杆档内应设警示牌或警示条：两侧路基上线杆应设夜光警示牌。角杆：角杆内移，木杆为1个根径、水泥杆为半个根径。（2）拉线距离比：一般为1,特殊状况其距不小于0.75。上把位置：钢线上30CM,偏差正负5C必出土处:左右点偏差小于0.05m,出土长度在0.3f.6m之间.强度：拉撵有效，强度牢靠不锈蚀、不松弛、探杆不卜一沉。材料：穿钉、护杆板、衬环等齐全，各部材料运用合理，爱护：爱护桩、防强电、防腐措施齐全有效。拉线数量：直线距离8IO个杆档设一双方拉线，32个杆档设一四方拉线。（3）吊线垂度：平直、符合标准。强度：坚固牢罪、无断股、无锈蚀。位置：距杆梢05m。交越：与电力线、广播线等其他通信线路交越要符合隔距要求,并有防护装乱地线：角杆、终端杆、路线杆、受宙击过的电杆、高压线旁边杆直线线路每隔1.52km均设一处地线。挂钩：间距均为0.5m,无漏挂、无聚堆、无翻背。电气断开：吊线每隔1一1.5公里做一处电气隔断。（4）架空光缆布放：平直、无扭曲、无机械伤。预留：每35棵杆做处预留弯，预留在电杆两侧挂钩间下垂25-30cm,看套28塑管爱护。接头盒：密封好、安装合理、固定坚固。<5）其它影响：不准与吊线、其他线路、房屋、墙角托磨，应符合最小隔距标准，并加设爱护。3、管道及管道光缆维护标准（1）管道管孔：无损坏、无堵塞、无淤泥、无杂物.子管：超出管孔（各子管伸出长度2030公分），颜色区分明显，闲置子管有管堵。管道路由：应平坦，无下陷.占压：管道上方有占压时，其手续、图纸齐全，与实际相符。租用：租用外雎位管道及合建管道图纸卡片应齐全精确。（2）人（手）孔井井口：井口口圈齐全坚固井内：井内编号齐全、清晰、精确，无淤泥、无杂物、无积水。井盖：井盖齐全，无破损。井盖面不低于路面.井壁：平整,贴实、无断裂、无渗水铁件：井内托架、托板（或其他固定装置）、拉力环、积水掘、穿钉齐全，无锈蚀、无缺损。占压：不得有任何建筑物、物品占用人（手孔井（3）管道光缆a、人孔内光缆走线排列整齐，加软管爱护，绑扎坚固。b、人孔内光缆标记齐全、清晰。标记牌（见附录九的图表的材料要耐腐蚀，许久。c、接头盒和预留光缆盘放整齐，坚固稳定。d、人孔内光缆外护套无腐蚀，无损坏，无污垢，4、局内光缆的维护标准a、进线室内、走线架上的光缆应有明显的标记，布线合理整齐，并标明A、B端，以便与其它线路相区分。b、入局光缆馈线窗必需密封，每月应巡察站房一次，检查有无渗水、漏水状况以及有无老网进入机房的迹象。c、局站房内线路设备应清洁、完好。d、入局光缆须有爱护。（六）基础管理1、障碍管理a、须有每次障碍记录和障碍分析。b.障碍处理流程及应急抢修方案。C、须有每月线路维护侦星:分析报告。2、维护作业安排a、须有月度、年度维护作业安排。b、维护作业安排的完成状况记录、总结。c、对公司下达各项任务的执行报告或记录。3、线路维护备品器件和仪表的管理a、备品备件和仪衣应存放在专用库房固定的位置，无损坏、清洁J1.撰放整齐。b、线路维护的备品备件应建立台帐。c,障碍抢修仪表、仪器应有运用及保养记录。4、资料管理a、光缆线路维护资料图纸齐全、精确.b、光纤运用状况表要精酷并刚好更新.c、要求备用光纤传输性能测限记录齐全、精确。.d、须建立精确具体的管道资源档案。5、技术管理对丁光缆干线环网线路，变求线路维护人M必需熟识以下内容：<1）每条光缆的结构、芯数、物理路由走向、接点和分歧点。（2）每条光缆的纤芯在传输中的运用状况。<3）每条光缆进入的ODF的O1.）M。（4）ODF在传输机房的位置及编号，光端机的位置及编号.<5）每条光缆通过跳线和纤芯的对应关系：在跳接局，每跳线两端和纤芯的一一对应关系。五、光缆线路抢修（一）抢修的原则当光缆线路发生障碍时，抢修必需在机房值班人员的亲密协作下进行。应不分白天黑夜，不分天气好坏，不分维护界限，用最快的速度和方法，抢通用备用纤芯或通过其它光缆线路调通，临时复原正常通信。光缆障碍未解除时，抢修不得中止。从而形成从接到障碍通知一光纤测试f判定障碍点i组织抢修一刚好汇报f现场修史f交险线路f障碍分析f落实整改措施的闭环处理原则.（二）障碍抢修程序I、当接到抢修光缆的吩咐时，维护人员的抢修应刚好带OTDR到相关机房进行测试。并以最快速度判定光缆障碍位置，同时上报部门负近人，快速组织抢修队伍将光缆抢修所需仪表、罂具、材料装车动身。2、建立与机房的通信联络，随时向领导小组通报抢修状况。3、抢修现场的指挥由部门主管担当，在部门主管未到现场之前，由各维护站班组长担当。4、抢修队伍到达现场后，快速组织查找障碍点。当障碍点找到时应细致分析现场障碍状况、缘由，并做好记录，必要时应对现场进行拍照。刚好做好修究工作，在修复过程中应依据当时当地的地形要求，刚好完成布缆和接头.在接头中严格限制接头损耗在允许范围之内，接头完成以后应进行纤芯对号，井进行全程测试，记录接头脉冲距离，打印结果。并将线路交付机务部门验证，合格后立刻史原通信。5、在抢修过程中，应非常留意仪表、器具的操作规程，确保抢修工作顺当地进行.6、当电路完全正常后，再进行线路设备规范化安装，抢修任务完成，抢修队伍方可离开现场.7、障碍抢修程序图（见附录）（三）抢修时限处理时限：按线路维护规程f榆林神华公司汽泊线路维护管理规定及各二调动方案的规定执行。为保证线路故障发原时间缩短到最小，在重要线路同”路由需供应肯定数址的番用纤芯。因此故障抢修代通时限分为：1、故障延时抢修代通时限一般故障应限制在4小时以内，严峻故障8小时以内解除：运用中纤芯最大修发时限般故障应限制在24小时以内，严修故障应在48小时内完成.2、整条光缆完全修安（包括未运用的纤芯）依照以下时限：般故障时限12芯以下为24小时，12芯以上为36小时，48芯以上为48小时，由丁人力不行为的问题影响可适当考虑时限延长。六、光缆接续光缆接续是一项细致的工作，特殊在端面制备、熔接、盘纤等环节，要求操作者细致视察，周密考虑，操作规施。（一）盘纤盘纤是门技术，也是门艺术。科学的盘纤方法,可使光纤布局合理、附加损耗小、经得住时间和恶劣环境的考验，可避开因挤压造成的断纤现象.1、盘纤规则（1）沿松套管或光缆分歧方向为单元进行盘纤，前者适用全部的接续工程：后者仅适用于主干光缆末端且为一进多出。分支多为小芯数光缆。该规则是每熔接和热缩完一个或几个松套管内的光纤、或个分支方向光缆内的光纤后，盘纤一次.优点是避开r光纤松套管间或不同分支光缆间光纤的混乱，使之布局合理、易盘、易拆，更便于日后维护。（2）以预留盘中热缩管安放单元为单位盘纤，此规则是依据接续盒内预留盘中某一小安放区域内能够安放的热缩管数目进行盘纤。避开了由于安放位置不同而造成的同束光纤参差不齐、难以盘纤和固定，甚至出现急弯、小圈等现象。（3）特殊状况，如在接续中出现光分路器、上/下路尾纤、尾缆等特殊器件时要光焰接、热缩、盘绕一般光纤，在依次处理上述状况，为平安常另盘操作，以防止挤压引起附加损耗的增加。2、盘纤的方法<1）先中间后两边，即先招热缩后的套管逐个放W于固定他中，然后再处理两侧余纤。优点：有利于爱护光纤接点，避开盘纤可能造成的损害。在光纤预留盘空间小、光纤不易盘统和固定时，常用此种方法。（2）从端起先盘纤，固定热缩管，然后再处理另测余纤。优点：可依据一侧余纤长度敏捷选择钢管安放位置，便利、快捷，可避开出现急弯、小圈现象。（3）特殊状况的处理，如个别光纤过长或过短时,可将其放在最终，单独盘绕：带有特殊光器件时，可将其另一盘处理，若与一般光纤共盘时，应将其轻置于般光纤之上，两界之间加绫冲衬垫，以防止挤压造成断纤，口特殊光器件尾纤不行太长.（4）依据实际状况采纳多种图形盘纤。按余纤的长度和预留空间大小，顺势自然盘绕，且勿生拉硬拽，应敏捷地采纳圆、椭圆、“CC”、”多种图形盘纤（留意R24cm）,尽可能最大限度利用预留空间和有效降低因盘纤带来的附加损耗。（二）端面的制备光纤端面的制备包括剥毅、清洁和切割这几个环节。合格的光纤端面是熔接的必要条件，端面质量干脆影响到熔接质量。1、光纤涂面层的剥除光纤涂面层的剥除,要驾驭平、稳、快三字剥纤法。“平”，即持纤要平。左手拇指和食指捏素光纤，使之成水平状，所露长度以5cm为准，余纤在无名指、小拇指之间自然打弯，以增加力度，防止打滑，“稳”，即剥纤钳要握得稳。“快”即剥纤要快，剁纤钳应与光纤垂直，上方向内倾斜肯定角度，然后用钳口轻轻卡住光纤右手，随之用力，顺光纤轴向平推出去，整个过程要自然流畅，挥而就。2、裸纤的清洁裸纤的清洁，应按下面的两步操作：视察光纤剥除部分的涂覆层是否全部剥除，若有残留，应重新剥除。如有极少显不易剥除的涂覆层，可用绵球沾适量酒精，一边浸渍，一边逐步擦除“将棉花撕成必面平整的扇形小块，沾少许酒精（以两指相捏无溢出为宜），折成“V”形，夹住以剥没的光纤，顺光纤轴向擦拭，力争一次胜利，一块棉花运用23次后要刚好更换，每次要运用棉花的不同部位和层面，这样即可提高棉花利用率，乂防止了探纤的两次污染。3、裸纤的切割裸纤的切割是光纤端面制备中最为关键的部分,精密、优良的切刀是基础，而严格、科学的悚作规范是保证。（1）切刀的选择切刀有手动（如日本CTT）7切刀）和电动（如爱立信FSU-925）两种。前者操作简洁，性能牢靠，随君操作者水平的提而，切割效率和质量可大幅度提育，且要求裸纤较短，但该切刀对环境温差要求较高。后者切割质量较高，相宜在野外寒冷条件下作业，但操作较困琲，工作速度恒定，要求裸纤较长。娴熟的操作者在常温下进行快速光缆接续或抢险，采纳手动切刀为宜：反之初学者或在野外较寒冷条件下作业时，采纳电动切刀.（2）操作规范操作人员应经过特地训练驾驭动作要领和操作规范。首先要清洁切刀和调整切刀位置，切刀的摆放要平稳，切割时，动作要自然、平秘、勿重、勿急，避开断纤、斜角、毛刺及裂痕等不良端面的产生。另外学会“用钢琴”，合理安排和运用自己的右手手指，使之与切口的具体部件相对应、协调，提高切割速度和质ft.（3）谏防端面污染热缩套管应在剥覆前穿入，严禁在满面制备后穿入.裸纤的清洁、切割和熔接的时间应紧密连接，不行间隔过长，特殊是已制备的端面，切勿放在空气中。移动时要轻生轻放，防止与其他物件擦碰。在接续中应依据环境，对切刀“V”形槽、压板、刀刃进行清洁,谟防端面污染.()光纤熔接光纤熔接是接续工作的中心环节，因此高性能熔接机和熔接过程中科学操作是非常必要的.熔接机如图所示。1、熔接机的选择:应依据光缆工程要求，配备蓄电池容量和精密度合适的熔接设备，依据阅历，日木FSM60S电弧熔接机性能优良、运行稳定、熔接质量高，且配有防尘防风罩、大容量电池，相宜于各种大中型光缆工程。2、熔接程序：熔接前依据光纤的材料和类型，设置好圾佳预熔主熔电流和时间以及光纤送人员等关键参数。熔接过程中还应刚好清洁熔接机“V”形槽、电极、物镜、熔接室等，随时视察焰接中有无气泡、过细、过粗、虚熔、分别等不乩现象，留意OTDR测试仪表跟踪监测结果，刚好分析产生上述不良现象的缘由，实行相应的改进措施。如多次出现虚熔现象，应检查熔接的两根光纤的材料、型号是否匹配，切刀和熔接机是否被灰尘污染，并检查电极火化状况，若均无问题则应适当提高熔接电流。3、光缆接续历量保障:加强OTDR测试仪表的监测，对确保光纤的熔接质量、减小因就纤带来的附加损耗和封盒可能对光纤造成的损害，具有非常重要的意义。在整个接续工作中，必需严格执行OTDR测试仪表的四道监测程序：（1）熔接过程中对每芯光纤进行实时跟踪监测，检查每个熔接点的侦（2）每次盘纤后，对所盘光纤进行例检，以确定盘纤带来的附加损耗：（3）封接续盒前对全部光纤进行统一测定，以杳明有无漏测和光纤预用空间对光纤及接头有无挤压：（4）封盒后，对全部光纤进行最终监测，以检查封盒是否对光纤有损宙。4、光缆接头盒的安装<1）吊挂式架空光缆接头两端的光缆应做伸缩弯，两端的预用光缆应盘放在邻杆上：（2）管道光缆接头必需安装在人孔正上方的光缆接头盒托架上，接头余缆应紧贴人孔壁或人孔搁架，盘成“0”型圈.并用扎纹固定。“0”型圈的的率半径不得小丁光缆直径的20倍：（3）理式光缆接头安装应先挖好接头坑，接头坑规格应符合设计要求。坑底应铺100E的细沙土或沙土并踏实，接头盒上方覆盖厚约20OnIm的细沙土后盖上水泥盖板或砖。七、平安措施（一）高空作业平安措施1、高空作业人员属特殊工种，须考核，经体检、培训合格后持证上岗2、上杆前必需检查杆根有无裂痕或折断危急,并要了解电杆四周旁边为无电力线或障碍状况：同时还要细致检查脚扣、平安带是否平安牢靠.3、作业时应站在与线条拉力相反的面,要穿绝缘鞋,带平安帽，拴平安带，扎好衣袖、裤脚4、上杆时除个人配备工具及栓工具用的小绳外，不准携带任何笨出的材料工具。站电杆上、建筑物上，与地面人员之间不得抛扔工具和材料，应用工具袋或绳索传递。5、杆上有人作业时，垂直下面不许仃人站立，以免掉下的材料工具砸伤人。作业时，遇到打宙下雨马上下杆，并不要在电力线下面站立，当遇到电话线接触电力线或杆根发响时，也应马上下杆。6、在建筑物上作业时，首先必需检查建筑物是否坚固，如不坚固不许登上.7、架空敷设电缆或钢绞线时，必需运用紧线器，I1.检查好紧线器，不许用扛推拉。8、坐滑乍或吊板作业时，最好运用梯子，J1.扎好保安带，并将保安带活挂钩卡在吊线上，经过电杆时，必需运用梯子或脚扣。9、高空焊接作业时，下面和旁边严禁有易燃、易爆物品，必要时实行隔离措施。在六级以上大风、大雨、雷电时，严禁而空作业。10、在煤矿井下悬空作业时，应配戴平安帽，检查艇梯及托架是否完好。11、高空作业结束后，应整理好工具，清理场地，方可离开。(二)上杆作业应留意哪些事项1、上杆交必需细致检杳杆根有无折断危急，如发觉已折断，腐烂或不坚固的电杆,在未加固前，且勿攀登.2.留意查看四周有无电力线或其它障碍物。3、杆上有人工作时，杆下在肯定范围内不许有人.4、高空作业，所用材料就放置稳妥，所用工具就顺手装入工具包内，防止坠落伤人。(三)坐吊椅作业就留意哪些1、必需细致检查吊椅后，方可运用。2、坐吊椅工作应扎保安带，并将保安带，并将保安带的活钩卡在吊线上，用一只脐腑始终挎住吊线。3、一杆档内不得有两人同时坐吊椅工作。4、吊线四周80Cm范围有低压电力线时，不得运用吊椅，以免发生危急。（四）运用保安带应留意哪些事项1、在运用保安带前必需严格检查，确保坚实牢靠，才能运用。2、保安带磨损#常之一者及腐坏的，应禁止运用。3、切勿运用一般绳索或各种绝缘皮带代替保安带。4、运用保安带时，皮带上各扣套要全部扣妥。不要用保安带吊装物件，以免损坏。附录一，光缜线路竣工图纸附录二，光箱进局各站点光纤成端状况1、郭家湾通信站IA盘第1芯收吉龙寺第2芯发青龙寺第6芯发吉龙寺（有线电视）C盘第1芯收大柳塔第2芯发大柳塔第4芯收大柳塔（神东新闻中心有线电视）2、青龙寺通信站A盘第1芯发郭家湾第2芯收郭家湾第6芯收郭家湾（有线电视）C盘笫I芯发锦界中继站第3芯收锦界中继站3、联通铺界站第3盘（左-右）第6芯收吉龙寺第10芯发吉龙寺第1t（左-右）第2芯发榆林第6芯收榆林4、联通沙子汉中雄站第1盒八盘第7-8芯榆林方向第一盒C盘第8-7芯神东李家畔5、神东李家畔通侑站自建倒数笫2盒B盘第1-2芯大柳塔方向倒数第6盒.A楸第7-8芯联通沙子汗方向6、神东大柳塔通信站自建A盘1-2芯郭家湾方向联通沙了汗方向终端盒7-8至神东信息中心7-8李家畔方向附录三：光缆线路的图例及符号1,地形地物（表1）2、杆路（表2）3、路由图（表3）4、维护图、线路图图例（表4）5、管道、人孔（表5）6、标石（表6地形地物（表D序号名称图例序号名称图例I山岳7树木QQ2河流<8经济林国b63湖（湖）9早田1.X）上上幺幺幺上4沙桑<10水田28X幺工工工M5沼泽地11草地（U1.U1.U1UIuIin.m6树林OOOoOOO12凹地二13高地E>7TrTTIrf-25横过铁路的桥梁/>1.14堤岸/26在铁路下的侨梁T.（一15泡蕖一深G一1.27在铁路桥梁支架上的通一:F-信线路16城堡28马路717坟墓1._1.29大车路18房屋或村镇i-J-c30小径,19街道_1.I-1.III31隧道20铁路及车站：32盐碱地r、站名21双轨铁路1-XN33陡坡I22电气铁路34苇塘CZ23拟建铁路TT35砖田墙FI,-137篱笆49自来水管路ESA38自动闭塞信号线路.50煤气管管路39涵涧U-n51电力电缆40木桩.51暖气管道jsWD÷-41水准点52电力线路-N-42地卜水位标高53高压输电线-N-§43消火拴54明堑44自来谁闸水55里程碑J45井井56飞机场46雨水口57靶场a47污水池O58邮筒<48下水道Y)O59砖厂49变压潺60图纸连接法-O-O-50指向161加油站、加气站1_D（供参考）杆路（表2）序号名称图例序号名称图例1-JftQ12打有阳桩的电杆O21.形杆13分线杆-3H形杆14长途市话合C1.J用杆4品形杆15电力杆05单形杆GD16铁路杆O6井形杆17军方杆O7装有避雷线电杆18分界杆（地区长线局维护段落分界）Q8引上杆19单方拉线杆O1.9掾杆Oy20双方拉线杆ZX10高桩拉线oo21三方拉线杆11杆间拉线oo22双方拉线杆TX23铁地锚线d26起讫杆号P1.12824石头拉线*O27承接上页杆1.j25横木拉线_I路由图（表3）序号名称图例序号名称图例1埋式缆（无爱护）I1.1.12水底缆8字鸾2理式缆（砖爱护）/13梅花桩或S弯3埋式缆（钢管爱护、水泥）/nt14直通接头4预留15分歧接头o11f5S弯预留E-16开天窗接头6架空缆cI1.1.1.'叶17电台、铁塔A7通信缆OO18监测标石./.8其他地线管线II19防宙排潦线X_$/ft/9管道缆（虚线代表人孔）!ft一，/20防雷消弧线zfit10水底缆-VW-*21加固地段/11水底缆S弯-zV-22加铠23路由标石24防雷避雷针/25光安排架ODF30缆往楼卜.去（管径）A26波分复用器WDM31缆由楼上引来A（管径）27滤光器OF32缆由楼下引来A（管径）A28地下缆引至墙上33拆除（画在原有设备上）X29缆往楼上去（管径）雏护图、线路图图例（表4）序号名称图例序号名称图例1省传输中心12水线房a2地（市）传输中心13终端房3县14一级光缆Y4乡,15二级光缆X芯5省维护中心O16飞越跨距杆高一杆高71.4ST(70s(M5431I6地（市）维护中心17拟拆除线路-X兴X7县维护中O18利用其他单位电杆挂线心的线路8光缆中继站19踏越其他杆线9终端站20在其他杆线卜通过的线路_10转接站21电力线路A/A/V/V11维护点22巡线里程及方向©10.5K4|23海岸界27县界.
