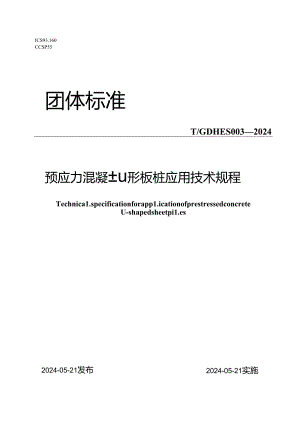

ICS93.160CCSP55团体标准T/GDHES0032024预应力混凝±u形板桩应用技术规程Technica1.specificationforapp1.icationofprestressedconcreteU-shapedsheetpi1.es2024-05-21实施2024-05-21发布广东省水利学会发布前古IIII范囹12规范性引用文件I3术语和定义I4基本规定25设计25.1 一般规定25.2 结构选型35.3 荷我及组合45.4 榜定性计算45.5 结构内力与变形计算55.6 冲刷计。55.7 安全监测J5.8 生态设计二6施工66.1 -,般说定66.2 机械臂液压振入法沉板76.3 振动饰振入法沉桩76.4 领击法沉枇86.5 楂桩法沉枇IO6.6 引孔辅助沉桩IO6.7 高压射水辅助沉桩106.8 冠梁施工IO6.9 回填土施工I1.6.10 生态施工I1.7质量检测与工程脸收117.1 一般规定I1.7.2 进场检验I1.7.3 施工质JS检验127.4 工程验收13冏录A（资料性）侦应力混凝土U形板机截面形式冏录B（资料性）预应力混凝土U形板板结构形式PfIiftC（资料性）竖向弹性地基梁法计算模里附录D（资料性）预应力混凝土U形板桩挡墙抗帆覆稳定性计算附录E（资料性）预应力混凝土U形板枇挡墙渗透稔定性脸笄21附录F（资料性）预应力混凝土U形板被挡墙结构内力及变形、结构强度计鸵2附录G（资料性）河岸冲刷计算24附录H（资料性）预应力混凝土U形板桩生态布置形式25附录I（资料性）僮应力混破土U形板被挡堵施工质量:验收评定26-J1.jK.A刖三本文件按照GB,T1.1-2020工标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草.请注救本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的贡任。本文件由广东省水利水电科学研究院提出并负贡具体技术内容的解株。本文件由广东省水利学会归口。本文件起草单位：广东省水利水电科学研究院、广东省水利水电技术中心、中山市大禺混凝土有限公司、珠海市规划设计研究院、江门市科国水利规划设if咨询有限公司、内蒙古自治区水利科学研究院。本文件主要起草人：黄锦林、张伟东、叶合欣、罗H洪、潘运方、付传雄、苏海涛、张建、谈维汉、蔡荣、何民辉、徐小飞、张新和、刘乐吟、刘则、涂强、谭庆俭、杨小康、刘诗坤、敕穗斌、冯仲明、贾飕、何国柱、李兆恒、余心韵.预应力混凝土U形板桩应用技术规程1本文件规定了广东省水利工程建设中颈应力混凝土U形板桩应用的设计、施工、成埴检测和工程般收技术要求“本文件适用于广东省内水利行业采用预应力混凝十U形板板的支挡工程，其他行业采用预应力混凝土U形板桩或类似枇鞭的支挡工程可参照使用。2般范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款.其中.注H期的引用文件.仅该日期时应的版本适用于本文件：不注日期的引用文件，其G新版本(包括所有的修改单)适用于本文件.GB50330建筑边坡工程技术规范JCiV26()2预应力混凝土U形板桩JGK23|，1弹法检测混凝土抗东强度技术规程JGJ106建筑基枇检测技术规范JGJ120建筑艇坑支护技术规程S1.176水利水电工程施工质量依脸与评定规程S1.191水工混凝土结构设计规范S1.252水利水电工程等级划分及洪水标准S1.377水利水电工程慌喷支妒技术规范S1.379水工挡土地设计班范51. 3«6水利水电工程边坡设计现他S1.654水利水电工程合理使用年限及耐久性设计规范52. 725水利水电工程安全监测设计规范S1.74-1水工建筑物荷我设计现莅3术语和定义下列术谱和定义适用于本文件.1 .1力ftM±1.形板柱prestressedconcreteU-ShaPedsheetpi1.e采用先张法预应力技术制作的结构极面为U形的混凝土桩,以下简称“板桩”.2 .2预应力混凝土U形板班挡墙retainingwa1.1.ofprestressedconcreteU-shapedsheetpi1.es符预应力混凝土U形板桩打入地基内,作为抵抗水平方向土张力及水压力的支挡结构,以下简称“板W3'.33入土点buria1.point板桩挡瘠与堵前设计泥面交接点.34机械替液压振入法沉桩pi1.edrivingbymechanica1.armpressingandvibrating采用掇带行走挖妲机归上专刖的高频液压振动锋进行沉桩的施工方法.35pi1.edrivingbyvibratingIuiinnier用起重设备吊起振动脩，振动待的钳口夹住板桩头部，利用振动将的激振力和重出，把板机压入土中的沉桩方法。3.6法9Ufpedriingbvhammering利用桩集自由落下的冲击力克服士对板桩的阻力，使板桩沉到预定深度或达到持力层的沉桩方法。3.7 一植粒法沉於pi1.edriving1.>vP1.antinR先采用桩机在板桩位设造孔（孔径不小于桃外形尺寸）并注浆，然后用机械臂液压振入法或振动徒振入法将板桩插入充满水龙浆的孔内，使板桩牢固植入土层的沉桩方法。3.8引孔pi1.otho1.eassistedPi1.edriVing板桩沉桩前先用特制钢杆在板桩位置插拔，带出部分泥土成孔，或采用螺旋钻等方式成孔，再用机械普压入法或振动锤推入法将板柱沿预光形成的孔沉入相应位置的沉城方法.3.9highpressurewaterie-tk>nassistedpi1.edriving在砂层或砂土层中沉桩时，采用高压水冲射砂上，以减少沉桩阻力的辅助沉桩方法.44.1板城应用时应遵循技术先进、经济合理、安全适用、生态环保的原则.4.2 板桩的规格型号及产M质量:宜符合JCZr2602的规定。4.3 板桩的平面布压应结合规划条件、自然地形及水流条件、景观要求等进行确定，直平直整齐，避免出现不规则的转解转折处在采用平缓曲观过渡衔接，局部折残衔接可采用现浇式挡墙迸行过渡衔接，4.4校班作为永久建筑物时应满足自身防财蚀要求.4.5 板桩应用时宜增设桩号生态孔、桩间凹槽、冠梁花檎等生态化措施1.6板桩应用时宜采取防止墙后土体从墙体接缝中流失的指旅。4.7 板班适用于上质地基,坚硬上层宜采用引孔措施沉桩。4.8 板桩应用时入土点取上悬北高度宜小于5m,如超过5g宜增设铺杆（索）措施。4.9 板板应用除应符合本标准外,尚应符合国家现行有关标准的规定.5WS1.-nR½5.1.1 板桩在具体工程中的适用性，应通过技术、经济等多方面综合比选确定.5.1.2 板班挡墙设计前需收集以卜,基础资料：a）涉及用地、防洪标准等相关规划资料：b）工程地质、水文、地形资料：0场地周边现状地下管税、暗涵、桩城等物探资料：d）场地周边地表现状建（构）筑物资料：e）场地周边交通运输条件：0现状场地的地基处理资料。5.1.3 板桩挡墙设计主要包括以下内容：a）结构由由!：b）荷载及组合：c）检定性计算：d）结构内力及变形计算：e）冲刷计算：0安全监测，5.1.4 板桩挡堵抗海岳定性、整体稔定性、抗倾窗稳定性及锚碇地抗渐稳定性等安全系数，应根据构筑物级别确定。板桩挡墙的构筑物级别应根据用途要求，按S1.252、S1.379、S1.386等确定。5.1.5板桩挡墙结构计舞应栗用承载力极限状态设汁法,变形脸算应於用正常使用极限状态设计法。5.1.6 预应力混凝土U形板桩宜优先采用符合JC/T2602要求的预制品，F1.其材料强度、保护层厚度、耐久性等应符合S1.191.S1.654等相关要求.5.1.7 板板挡墙结构受力及桧定性计算所采用地基土物理力学指标，应通过土工试验确定。5.1.8锚碇墙式板桩挡墙在设置导梁和冠梁，导梁与冠梁可合为胭墙。5.1.9 冠粱应设趾于板桩挡墙顶部，可采用现浇或预制.5.1.10 现浇冠梁底通过预宿钢筋或刷熟板桩头混凝土保留主受力筋的形式，使冠梁与板I庄主受力筋紧密衔接,其构造要求宜符合以下规定：a）冠梁外缘距离板枕不宜小于50mm.板桃顶伸入冠梁内不立小于50mm.i度宜为0.5H-O8H（H为板桩祓面高度）：b）板板顶伸入冠梁内的锚固筋长吱不宜小F30d（d为锚固钢筋直径）：C）板桩挡墙冠梁顶部一般不设横推，不考虑冠维与板桩共同作用，冠梁可按S1.191进行构造配筋：<1）冠梁应设置变形维,变形Si宽度宜为20mm-30mm,变形维内可采用沥青麻絮等柔性材料填充.变形健间也宜为15m-3（）m,变形健的位置应与下部板桩的接缝保持一致,具体可根据地质条件、拉杆间距或设计条件变化适当调条=在地政条件、挡土净高变化较大或板桩截面尺寸变化等情况宜按实际情况设置分缝；对,锚碇墙式板桩挡墙，分缝位置自设于相邻拉杆中间处。5.1.11 预制冠梁可采用“倒置U形槽”形式，与板城进行嵌套连接.U形梢侧壁厚度不宜小T100mm,套入板桩的深度不宜小于250mm,槽口尺寸宜大于板桩外轮廊宽度20mm,槽底构造要求参考现浇冠梁。5.1.12 制冠梁安装完成之后，每块板桩与槽壁之间应采用满足耐久性要求的楔形树腑或橡胶块塞紧，塞填物宜完全嵌入槽壁，最大厚度不宜小于25mm.平面尺寸不宜小于50mmx100mm,5.1.13 板坡挡墙排水设计应符合S1.379的规定,有排水设计要求的，墙身持水构造要求应符合以下规定：a）排水孔沿高度方向分排布置：b）排水孔间距不大于2m,排水孔直径为50mn80mm;c）排水孔应做好反谑设施，5.1.14墙后埴土地面宜采取设因地面排水沟、地表硬化等排水设醴，5.1.15 锚碇埔式板桩挡墙中所采用的拉杆、描碇墙、导梁等具体结构，应结合受力要求进行设计旦应符合S1.191.S1.379等相关要求,其构造要求应符合以卜规定：a）拉杆中部应设翼可施加预紧力的装苛，拉杆及预紧装设在采用高强度耐解蚀性钢材，拉杆钢构件尺、J,应考虑使用期间可能发生的腐蚀量：b）场地运行期可能发生较大沉降情况时，应针对拉杆及锚碇埔区域按控沉要求进行地基处理：c）拉杆与锚碇墙、板桩的连接处均应设置导梁进行连接，导梁立采用钢筋混凝土结构形式。板桩处导梁可结合冠梁进行设置或整独设置于墙后，导梁分缝位黄立与冠维保持致。板桩处的独设置的导梁宜通过植筋或颈用筋等方式与板柱紧密连接：d）描碇墙宜采用现浇钢筋混凝土地或预制钢筋混凝土板嵌入土体形成的连续墙形式，锚碇墙可采JfJ1.型、矩形或梯形.5.1.16 对撑结构式板桩挡墙底部的横撑结构,应结合横撞受力要求进行设计且应符合S1.191相关要求，当地甚土在运行期内可能出现较大沉降时，应针对横撵位置.按控沉要求迸行地茶处理，或苕采用的筋等形式使横摔与板桩紧密连接.5.2.1 板班的外形详见附录A,板桩挡墙常用于土质地基，其具体的结构型式应结合地侦条件、挡土高度、环境限制条件、河岸宽度等因素进行确定，常用结构型式包括单持板柱、双样板桃、椎碇墙式板桩、锚杆（索）板桩、对控板桩等（详见附录B）.其适用条件见表1.«1极栩如常用彩式及遁用条件结构形式运用条件单域阳干地质较好,岩上海于较小,对位移挣其要求不高的板桩挡墙.双井板杆通用于地质较好.挡土高度域中,两位移拄制要求收四的板触挡墙.锚践坡式板柱近用各种地版情况，挡1.f1.1.慢较大,对位移控制耍求校成的板桩挡塔.珀H（生）式板桩适用卜地质依好.把上岛攸较大.对位移检制要求$2俞的板机指培.对撞板桩近用于各种地质情况,河遒览底较窄，FH.高度适中,对位移控制要求较高的板桩抬堵.5.3荷敦及组合5.3.1 作用在板板挡墙上的荷载可分为基本荷戴和特殊荷栽.具体包括以下内容：a）基本荷载：1）墙后填土破裂角范围内的地面车辆、人群等附加荷教：2）墙前常水位、设计洪水位、墙后正常地下水位情况下的土压力：3）墙附落水位、设计洪水位、堵后正常地下水位情况下的静水压力；4）墙前常水位、设计洪水位、墙后正常地下水位情况下的风浪压力：5）溃枳泥沙压力等.b）特殊荷栽：1）校核洪水位、塘后地下高水位情况卜的上压力：2）校核洪水位、堵后地下高水位情况下的停水压力：3）校核洪水位、墙后地下高水位情况下的风浪压力：4）地震替我;5）临时俺工荷我等.5.3.2荷教组合分为基本组合与特殊组合.应根据实际情况选择可能同时出现的简我,按屉本组合与特殊组合分别进行计算.并按锻不利的组合进行设计.5.3.3作用在板板挡墙上的荷载计算及组合应符合S1.379相关规定。5.4 稳定性计算5.4.1 整体稔定性计算a）板柱档端整体稳定性可采用瑞典啜孤滑动法进行计算.当下卧持力层内含有软烟夹层时成采用折线滑动法（或合眼弧滑动法）进行计算：b）整体稳定性应按基本组合与特殊组合中的多种工况进行计算.安全系数应符合S1.379相关要求：C）整体稳定性计算中例如的滑动可不考虑切断板桃和拉杆的情况,当河岸收窄时滑孤的出口可不考虑超出河道宽度范围内的情况：d）土层抗剪强度的指标应根据具体运用情况进行选用,并符合S1.379相关要求：5.4.2 抗倾覆稳定性计弊a）单排板桩、双排板被、而撞板桩挡堵抗倾股植定性验徵，应计算以板柱柱底为支点，墙前被动土压力与墙后主动上压力产生的弯矩比伯.具体计算公式详见附录B：b）锚院墙、端杆（索）式板班挡墙抗帆覆枪定性验算.应计算以拉杆为支点,墙前被动土压力与播后主动土压力产生的弯布比值,具体计算公式详见附录D：c）锚杆（索）相关要求及计算方法，可参照GB50330相关规定，其中关于锚杆杆体抗拉安全系数、懒冏体抗拔安全系数的取值见表2。表2锚杆杆体抗拉安全系数,搐固体抗拔安全系数挡墙级Si½Ht1.体抗拉安全系数锚杆特固体抗核安全系致iO)2.622.02.43、11.«2.2d）抗倾也稔定性计算应按基本组合与特殊组合中的多种工况进行计算.安全系数应符合S1.379相关要求.5.4.3 抗海稳定性计算a）板桩挡墙有防灌要求时板桩间接维应采用止水胶条、灌浆、止水帷儡等可靠防滑措施,防止墙后土体从接缝间流失：防海深度应通过抗港稳定性计算要求确定，b）止水胶条需与板粒凹梢之间压紧，确保止水效果.C）板桩之间无止水胶条时，板桩间缝隙宽度不宜大于IOmm;每间隔不超过3m在怖水位0.5m之上可留1道缝隙并设黄反泄层作为排水孔，其余缝隙就采用砂紫、濯浆、止水椎罪等形式进行封堵。S板桩挡墙被底若位干无粘性上透水层时,桩身防渗深度许算公式详见附录已5.5 结构内力与场计算5.&1板被岩地结构内力计算应采用承教力极限状态设计法，根掂基本组合和特殊组合中最不利的结果取值.5.S2板桩挡墙结构强度计算应在规定的材料强度和荷载取值条件下，在蝴多系数分析墙础上，以安全系数表达式的方式进行设计，承毂力安全系数及荷毂分项系数可按照S1.744相关规定进行取值.并符合S1.191相关要求。5.5.3 板桩挡墙变形计算应采用正常使用极限状态设计法，荷致宜取用标准值.5.5.4 十.质地基上板桩挡墙应根据有锚碇墙（锚杆）和无锚碇墙（椎杆）情况分别计n.无能碇墙（锚杆）应按悬存结构计算：有锚陡墙（锚杆）应按板桩挡墙施工顺序,在拉杆未受力前按悬臂结构计算.拉杆受力之后按有锚碇墙（锚杆）结构计算.锚碇墙可按立置的弹性基础板计数.5.5.5 板独找墙还应验算板独顶的水平位移，并控制入土点的变位值不立大于2011m,肖采用的持慈博板桩结构计算变形过大时，应考虑换用双排板桩、锚碇墙式板桩、锚杆式板桩、时推板桩等结构型式控制变形。5.5.6 板机挡墙拈构内力及变形计算可参照JGJI20相关规定，详见附录F.a冲渊算5.6.1 板桩挡墙前入十.点位于水位以下时.应考虑水流冲刷的影响.冲刷影胸一般分为顺河岸方向水流冲刷和垂直河岸方向水位降落冲刷，河岸冲刷计算公式详见附录G.5.6.2 当河岸计算冲刷深度影响板桩挡墙稳定性或结构安全时，应在水流冲刷影响范围内考虑她石、砌石等防冲措施。5.7±fiW5.7.1 板被挡墙顶部宜设置水平位移、垂直位移等安全监测项目.5.72板坡挡墙顶部监测点的布置及要求应符合S1.725的有关规定.S84*三-5,1对于有生态性要求的板桩挡堵,可通过U形板桩间凹槽或冠梁顶设置花槽、墙顶设置生态护坡、桩“预留生态孔等形式，详见附录H提高其生态性。&&2生态植物的选择应综合考虑项目区种Ift规划、生态绿化效果、气候条件和土塘特性进行植物设计，以草本绿化为主、藤灌结合为辅营造生物多样性和季相变幻多彩的生态景观.&&3生态设计植物选择宜符合以卜耍求：a）选择具有良好水土保持功能的植物，以乡上物种为主、引种物种为辅：b）引种拍物要适应当地气候、抗旱性强、耐贫癖、耐粗放管理：0选择种源容易获取、商品化程度高、种力或成好、插种时期K的恒物：d）选择不会在当地恶性生长，造成生态危害的植物种类：e）选择绿期长、景观优美、与周边景观协调性好的植物：0选择根系固上能力强、枝叶茂密的植物种类.5.8.4 地被阻物可参考表3进行选扑.«3地植柳ta*草本及花卉灌木及藤本虎.白三叶.知M苇状竿茅,送检提、前茎21股似、双跑在碑、解f草.梦其用'=怦以、草决明、芒草柏','热!花.蔓用、I1.U,双花木、竹柏、木兰，八叶地锦、“川1.藤，金银花5.8.5 墙顶地面拌水系统可与墙顶生态植坡浇浑系统相结合，以提高植被存活率，降低管养成本。5.8.6 城市区域建设对景观要求较高的板桩挡墙,可根据特殊要求进行定制,对低水位以上的板桩通过喷射混凝土、大理石漆等形成一体化面层，设置与景观要求相协调的颜色、花纹或造鱼.6MT&1-«!½6.1.1板桩的沉桩施工方法选用宜符合去4的规定。«4板m加及适用岩土JI施工方法适用的岩土层可选蛹肪工法机械将液压抵入法探动悌报入法潴泥'净泥般土、可型状粘土、粒土.砂土、制防、中砂、粗砂、砾砂、林土引孔辅助沉桩犍击法ji.淞泥瓶土、构土、砂土、组砂.屏度W3n的中粗妙，枯土梳桩法硬怙土,密实砂土或卵石层.,展14化岩螺黄砧引孔61.2板桩沉桩施工前,应进行济雌番工作:a）收集地助报告、脩工图纸等相关资料：b）调查现场的地质、地形、水文、气象、道路通行等情况；O湖杳场地及毗邻区域内的地下及地上管线、建筑物及障碍物对沉桩f工影响：d）处理或清除施工区域内影响沉机的岛空及地下障碍物：e）满足施工设备搽作空间、运输4涮通行或船岸I的水深要求：0在不受施工影响的位置设置坐标、高程控制点及轴线定位点：）制订工艺试验方案、施工方案：h）供电、供水、排水、道路、照明、通信、临供工房等的安设。i）施工位因临近河源、斜坡、筮坑等时，应有足泌的安全措施和必要的应急预案，在临水埴工面工作的人员必须穿救生衣、佩贼安全相和安全带.6.1.3当板被施工影响邻近建筑物、地下管线的正常使用和安全时，应附整施工方法或施I：顺序，并立采用卜列一种或多种辅助措施：a）控制沉桩速率、优化沉桩流程：b）刻被保护建筑物进行加固处理，C）在施工场地与被保护对象之间开挖缓冲隔断淘槽：d）采用高压射水、引孔等辅助工法.6.1.4磁工时应对前面已达到设计要求标高的板机进行桩顶位移除测，发现浮桩及偏移应实施更打或纠E,6.1.5板桩施工可采用定位板桩和导向架等定位导向装置辅助施工（姐图5）,保证板枇的入上位置符合设计要求，6*1.6同一施工网内的板桩宜采用单根依次插入的方法施工，板桩尖的斜角朝着施工的行进方向，宜配套拉紧袋置，把正在施工的板桩向已沉入的相邻板班靠紧.6.1.7沉桩时，当板桩身垂直度f差超过7.32规定的限值时应进行纠正，但不得用强行反向扳折的方法到稀6.1.8出现卜列情况之一时，应酱停沉桩作业,并分析屏因,采取相应措施：a）板被难以穿越密实上层，且没有达到设计桩长或嵌固深度：b）出现异常响声，沉桩机械工作状态出现异常：O桩身出现明显裂健和枇头混凝土出现利落等异常现象：d）板机下沉突然加速、机身倾斜脱梯或移位等异常现象；C）夹取板桩的夹持钳口打滑：0沉桩机械卜陷不能保证班身垂直度.6.1.9 板桩在沉桩过程中要注意保护预埋止水股条，造成破损的，在沉桩后应采取适当的补标措施，防止板桩后土体流失.6.1.10 板桩蟀槽内的预埋胶条应完好，出现损坏或脱落时应按设计要求进行处理，当无设计要求时可采用砂紫漉填，砂浆强货不宜低于20MPa.灌填前应清理空腔中的泥土.和杂物，并在两恻封模.6.1JI施工中遇到枇尖无法到达设计深度时，应及时向设计及监理单位报告，并查明原因，确定处理方案。经设计单位确认可破机的，应采用专用锯机器,6.1.12沉桩完成后应按照设计要求浇筑冠梁,也可以安装颈制冠梁及生态构件.6.1.13有生态设计的，沉桩时应考虑后期生态构件的安袋条件,保护好板桃身的预埋件、预留孔、凹凸梢口等。62机液压掇入法沉椎62.1机械仔桩机可采用垂量分别为20T30T30T4OT,4OT5OT的机型，其选型应符合下列要求：a）桩机具备足第的举升高度，满足设计桩长的施工要求；b）桩机的总卡量配合机械臂上的振动激振力应满足沉机需要；c）桩机的起吊能力应大于最长板桩白重和外仰就位要求；d）桩机应旎纺在工程场地通行及展开施工.1.1.1 械行的夹具应符合卜列要求：a）夹具应具有足好的强度及刚度：b）缶口应具有足绪的夹持力：c）夹具外形应与板桩外形重密贴合：d）夹具与板桩接触点设置缓冲垫，防止造成桩头破损.6.2.3 沉桩能工质量控制应符合下列要求：a）取板桩时夹具的钳口要对准板桩桩头平宜段：b）桩机持桩行走时，应挂上安全链条，防止板桩松脱掉落：C）持板桩插入就位后，应松开钳11,询整好垂直度和机械普的角度后再夹紧,振动压入沉桩：d）在机转向及行走时应注意周边情况及人员，避免碰施：e）当在监实的土层中板机无法下沉时，可采取其他辅助沉桩措施,6.2.4 水上施工可采用浮台或电船等浮在水上的移动平台搭我机械将在机来实施,应有专项的俺工组织方案和必要的安全措通a）水上移动平台应有足够的承载力和面枳，满足机械臂桩机在平台1：操作的要求：b）水上移动平台应有临时固定措施及装置.保证施工时平台不会发生移位和大幅度的摇摆：C）水上施工现场的所有人员必须穿戴救生衣和安全帽等防护用赭,平台上应配备必要的救生用具:d）板桩可以均匀投放在运输船或浮动平台上，距离足帔时也可以搜放在陆地岸上。636.3.1振动锋有电动驱动式或者液压式，起由设备可采用履带式起重机或轮式汽车吊等其他专用设备.振动锤及起吊设招选型应符合卜列要求：a）振动锤的激振力应大于板柱与土的侧摩阻力：b）振动傕系统的总由最应大于板桩的端阻力：C）振动怖系统的工作振幅应大于板桩沉入到要求深度所需的必小振幅：d）振动钵钳口的夹持摩擦力应大于板机的白束；e）起重机的起吊能力、高度、外伸距离等应满足振动镣和最长板桩的重量和施工要求：0起重机应能弗在工程场地通行及展开施工：g）常用桩锤型号和施工参数应考虑地质条件、板桃外形、板桩尖到达土层等因素，参考表5选用.赛5电瑚IWt选用窗号桩错型号DZP120DZPI50DZP180DZP200DZP24O电机功率（kw）120150180200240淑报力（kN）7801000122012701580板机规格（m）3OO'I5O450'550550'600t>00'700800'1000板桩长度®）6158'1810'2512'2512'30板柱尖到达土层可理'硬里枯土、眇层、全风化岩注：及中型号仅作参考，选用时应根据设备厂家的实际功率和激振力指标进行选用，必要时宜通过试桩确定.6.3.2 振动锤夹具应符合下列要求：a）夹具应具有足够的强度及刚度：b）钳口应具有足够的夹持力：O夹具外形应与板板外形紧密贴介；d）夹具与板桩接触点设区缓冲培，防止施工时造成桩头破损.6.3.3 沉桩Jfc工的质量控制应符合下列要求：a）立采用起重机吊取板桩就位，或靠在牢困的物体上（如：定位板桩、岸墙等）,以便振动隆的夹具夹持桩头：b）沉桩前，桩身中心线应与振动健中心线重合，利用振动徒的自祖把板桩陆分压入土中，然后再调整扳桩的垂直度：c）振入沉桩应连续作业，特别是穿过砂层时应避免长时间停悔；：d）起座机的操作手应按照主机手的指挥进行操作，配合振动锤和板桩入土的高度和速度,控制好起重机吊钩的付.置和升降；O当在忠实的十.层中根桩无法下沉时，可采取其他辅助沉枇措旗.&3.4水上施工可以采用浮台或是船等浮在水上的移动平台搭板起重机和振动锦来实施，婴有专项的施心欧方案和必要的安全措施：a）水上移动平台应有足够的承载力和面积，满足起重机在平台上操作的要求；b）水上移动平台应有临时固定措施及装置，保证施工时平台不会发生移位和大幅度的插摆；c）水上施工现场的所有人员必须穿戴救生衣和安全相等防护用品,平台上应配备必要的救生用具:d）板班可以均匀找放在运输船或浮动平台匕距离足够时也可以找放在陆地岸上.6.46.4.1 锤击法施工可以采用柴油锤或液瓜傕，打桩机和班锋的选用应符合下列要求：a）可选择陆上打桩机（履带式或浪筒式）、打桩船或打班平台：b）打桩机或打桩船应具备平稳、运转灵活、能蟒精确谓整插入角度的功能，打桩机的底母和帆架的型号应与椎陵、桩型相匹配：G常用桩健型号和施工参数应考虑地质条件、板桩外形、板桩尖到达上层等因求,参考表6或表7选用。表6柴油号桩锚51号IOvJMW60'6272、皿I(Xr1.25»16g俅芯里1.it(kN)40,4516,5060.6272,80100.125160常用冷程（八）1.5v251.5'281.3'2.81.8*5.51.8"32板机斓格（Im）900*450450*550550'WI0600'700MIO'KXIO板桩长度（B）6'158'1810'2512'2512'30长桩尖到达土层可Sr硬沏拈土、砂区、全风化岩常用於人货11）0）40'7040'80注：选用设备时虺根据板桩的用途、入土深度、有效酸闷段的长度等综合考虑，贯入度仅作为支护坡施工的参考参数，必要时宜通过试桩确定.表7液压施机选用St号桩徐罂号IIIIPb1.I0P16HHP20健芯f1.tSUkN)HO160200松辕府度0.2'0.50.2'0.70.2'0.9板班规格Sn）3(MrSoO500100700'1000板一长度（6'2010'2510'32板版尖到达土层可?B'校果拈七、砂层、全风化出常用W入慢(MU1JOiJi)加6040'7040'80注：选用设备时应根据板桩的用途、入土深度、有效嵌固段的长度等踪合考虑,然入友仪作为支护板桩破工的参考参数，必要时宜通过试桩确定。6. 4.2班怛及铺垫、桩垫的选择宜符合卜列要求：a）桩相应与板桩截面相匹配：b）枇幅的上部与桩锤之间应设置悌垫，锤垫宜选用橡胶蛰、棕绳等弹性较好的材料，厚度宜为15Omm-200mm。便坳应均匀平整，弹性傕皑上、下钢压板的厚度不宜小于1Omm,钵格失去弹性、剂压板发生倾斜或早.锅底形时应更换：C）桩帽套筒与桩头之间应设置桩垫,班垫宜选用橡胶垫、纸皮、木板等弹性材料,形状与班头相同,压实厚度不宜小于120nm,6.4.3施工时最大徒击压应力不应超过混瓶上轴心抗乐强度设计值,最大神击拉应力不应超过混凝土轴心抗拉强度设计值.&44送机器、机垫宜符合下列要求：a）送桩罂宜选用Q235或Q355眄材制作，两端面的焊接柄板厚度不宜小"0mm;b）送桃器截面应和板桩截1何相匹配，长度应满足送桩深度要求：O送桩者下端的套筒形状与板桩相同，内尺寸立比板桩微面大20mm-25mm,套筒深立为20（）IIuTI3（X）mm:d）送桩时送桃器与桩头间应设置桩垫，桩垫直选用橡胶蛰、纸皮、木板等弹性材料，形状与桩头相同，压实现度不宜小于50e;e）送机器应上下端面应平整，F1.与送桩器中轴纹垂直“6.4.5 沉桩施工的质砧控制应符合下列要求：a）板桃起吊点应符合设计要求，不得采用钢丝绳在地面拖拉：b）板桩沉桩旅工时，桩锤上下运动轨迹应与独身中心建城合：C）饨击法施工应连续作业，避免在硬粘土或砂层中长时间停松：ci）锤击法施工宜采用电恢低击的方式,应根据桩的规格以及锤型控制桩锤的起落高度和沉桩锤击数。6.4.6 水上锤击施工宜采用专用的打班船，采用移动锤击桩机W寸应架设稳固的施工平台，且有专项的施I：组织方案和必变他安欠措施:a）打桩船应有足蟋的袋载容量和甲板面积,满足施工的要求：b）打桩船应有足峥的锚定装置或临时的固定措施.保证施工时船体不会发生移位和大帼度的摇摆：C）临时架设的施工平台应足够坚固，满足锤击桩机在平台上移动和施工的要求：d）水上施工现场的所有人员必须穿戴救生衣和安全帽等防护用品平台上应配备必要的救生用具：O板证可以均匀接放在魄工的打桩船或其他运输船匕冲赭足蜂时也可以拱放在端地岸上.6.5检桩法沉桩6. 5.1值桩法施工应先采用搅拌桩机或施喷桩机在设计桩位处施工搅拌板或旋喷桩.后采用机械将液振入法或振动镣振入法将板桩沉入预先施工的孔位.7. 5.2采用植桩法沉桩时，施工前应进行沉桩试验，确定施工工艺和施工参数，8. 5.3冬季施工时宜在水泄上搅拌城或旋喷粒施工后6小时内完成机桩，更季施工时宜在4小时内完成植桩.9. 5.4机桩法施工时，应符合下列要求：a）搅拌机或旗喷桩的食径宜比板机外形尺寸大30mm-100mm:b）对于连续密排的板板，搅拌机或旋喷机应连续搭按，搭接处呆小宽度应大于板机的桩与厚度：O摸捽桩或堤喷枇施工深度宜比板桩桩尖深O.3m-0.5m:<1）施工前应对俺工区域的地下隔羽物进行探住，如有障碍物应对其进行清理并回玳素土.分层夯实：¢）搅拌证或旋喷被应连续施工，对于超过24小时未植班的桩孔，应进行或搅或狂喷；0植入板桩前应将桩孔附近的返浆处理干净：g）宜采用Po425水湘，水湿掺玳及配合比应根据地地土的性质和地下水情况现场试配确定，6. 5.5植桩法沉桩时应采取导桩和导向架等定位导向装置辅助施工。6.6引孔辅助沉桩6.6.1引孔机的选型应满足下列要求：a）钻（挖）孔深度应满足机长的设计要求：b）钻（挖）能力应满足上层的钻挖要求.6.6.2引孔辅助施工应满足下列要求：a）引孔前应进行刈股放缓，确保引孔位置符合板板施工要求：b）引孔后应尽快进行板桩沉桩施工，一般引孔机比桩机沿施匚水平轴线方向先行施不小于IO他引孔后沉桩的间隔时间不宜超过12小时：C）钻孔宜径或开槽宽度应根据板桩的高度和土层的密实度来谓名3可以连续引孔，也可以间隔引孔；山为保证板桩沉桩后的锚固效果，引孔时可采用引水或冲水淹没孔位，成孔后留卜的沟槽和空洞应采取必要的安全防护措施,防止跌落.6.7 商压时水辅助沉桩6. 7.1当遇到较密实的砂土、较厚的砂层.采用机械替液压搬入法、振动傕振入法、锤击法等施工方法沉桩困难时，可以采用高压射水措施情助沉桩。离压射水可分为内巴射水及外置射水两种方式.7. 7.2内置射水要在板桩生产时预埋射水管,管道纵向打通整根板桩.柱尖开口，桩顶管1.1.预留内牙螺母.施工时高压水柒的出水管与预埋射水管连接,高庆水从桩顶通过桩内伏埋管道直达桩尖出水口,冲切桩尖Pft近的砂土8. 7.3外置射水可以在板板施工时，用两头开口的铜制水管沿板桩的边沿插入上中，水管上部连接高压水泉山水11,陆若板桩的下沉把射水管往下插入，高压水冲切桩尖附近的砂十.，9. 7.4采用高压射水辅助沉桩时，附近应彳f足够的水源，且有合适的排水措施.10. 7.5使用高压水泵的流量和水压应满足施工要求。6.8 SSUtr6.8.1 冠梁的尺寸和板桩纲筋伸入长度应满足设计要求。6.8.2 冠梁应分段设置伸缩缝，分身长度应满足设计要求.6.8.3 在受水位影响条件卜施工时,应在低水位施匚,并应保持混凝上的浇筑面在混凝上初凝前不被水淹没.6.8.4 冠梁受施工条件影响时,可采用预制冠梁,安装预制冠梁时应先将局部高出设计标高的班头痛除找平，预制冠梁与板桩的嵌入深度应湎足设计要求；预制冠梁安装时应注意潮免预制块损伤.6.8.5 一般情况下，冠梁应在墙后回填上施工的完成。6.9 回填土趣工69I叩口的时间、顺序和速度应满足设计要求”当采用锚碇墙式板桩挡墙时,宜按先网填锚碇墙上体.再回填板桩挡墙后土体，最后进行上部回填的顺序进行施工。a9.2回以上宜按压实度控制压实度应与所屈水工建筑物的级别、所在部位相协调"填加分层压实分层厚度不宜大于:WOmnb6.9.1 回埴应符合下列规定：G同填应与拉杆的安装和张紧度施工相协调:b）沿轴线方向的1”1填底均匀,并应按照从前墙纵轴线向后方呈扇形推进的原则进行：c）墙后反泄层施工应与后方回填族工协谢安排，立采取分段旅工、平行推迸的方法：d）回埴时不得损坏拉杆和外敷包费层；e）回填及压实应沿着与拉杆平行的方向进行：当采用碾压法回填拉杆上部上时,在上厚度不宜小于500mm。6.9.2 端前挖土宜在墙后填土完成后分层进行。6.10 生态T6.10.1 板桩的生态施工包括板桩身预留生态孔、生态冠梁施工,以及安装外置花梢构件、生态种植袋等.宜在板班沉桩施工完成后实施.6.10.2 板桩桩身预留生态孔应避开纵向预应力主筋且不得影响扳桩桩身强度，6.10.3 独身预留生态孔的板I庄，在沉桩完成时宜在孔内填充素土，放置花草种苗，并用水浸润。6.10.4 生态冠梁包含现浇和预制两种方式.生态冠梁应按设计要求预留连接钢筋,且保证板桃顶完全例冠梁底部，完成后按种植要求埴充种植土，再按毋观设计要求进行绿化种植，6.10.5板桩外安装花槽构件宜在冠梁浇筑或安装后进行。当安装用到螺栓或钢筋等金属制品时,应采用相应的防腐措施，确保构件的耐久性.6.10.6
