NB_T 11550—2024地下工程约束混凝土支护规范.docx

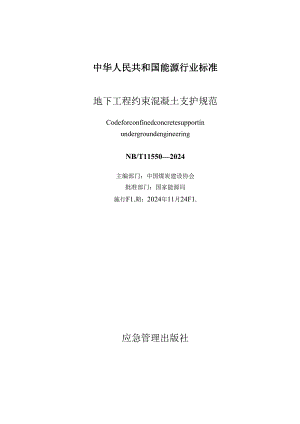

中华人民共和国能源行业标准地下工程约束混凝土支护规范CodeforconfinedconcretesupportinundergroundengineeringNB/T115502024主编部门：中国煤炭建设协会批准部门：国家能源局施行F1.期：2024年11月24F1.应急管理出版社家能源局公告2024年第2号根据中华人民共和国标准化法能源标准化管理办法，国家能源局批准直接串入式线路静止同步补偿装置等335项能源行业标准（附件1）、SpecificationforReservoirAreaEngineeringGeo1.ogica1.InvestigationofHydropowerProjects等20项能源行业标准外文版（附件2）、水工混凝土结构设计规危等4项能源行业标准修改通知单（附件3）,现予以发布。附件：1.行业标准目录2 .行业标准外文版目录3 .行业标准修改通知单国家能源局2024年5月24日附件1：行业标准目录序号标准编号标准名称背准代标采标号出版机构批准日期实施日期73NBT115502024地下工程约束混凝土支护规范应急管理出版社2024-05-242024H-24根据国家能源局综合司关于下达2019年能源领域行业标准制（修）订计划及英文版翻译出版计划的通知（国能综通科技（2019）58号）的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关标准，并在广泛征求意见的基础上，制定了本规范。本规范共分为8章和6个附录，内容包括总则、术语、基本规定、设计、施工、监测、职业健康安全和绿色施工、质量控制与验收。本规范的制定和实施，将有力推动地下工程约束混凝土支护技术的推广应用，对实现该项技术标准化、科学化、规范化发展起到重要的促进作用。本规范由中国煤炭建设协会负责日常管理，由中国矿业大学（北京）负责具体技术内容的解释。在本规范执行过程中，如有意见或建议，请寄送至中国矿业大学（北京）（地址：北京市海淀区学院路丁11号，邮编：100083）,以供今后修订时参考。本规范主编单位、参编单位、主要起草人和主要审查人如下：主编单位：中国矿业大学（北京）山东大学国电建投内蒙古能源有限公司北京力岩科技有限公司叁编单位：山东能源集团有限公司中建八局第一建设有限公司山东科技大学山东高速集团有限公司北京数字岩石科技有限公司山东天勤矿山机械设备有限公司冀凯河北机电科技有限公司济南力研工程科技有限公司山东润凝新材料科技有限公司通用技术集团工程设计有限公司中铁上海工程局第一工程有限公司主要起草人，王琦江贝李术才章冲黄玉兵李江宁陈江郭志嬷元祥成冯帆刘平于凤启杨军吴德利钟彬刘伟雄王军齐辉董鹏刘辉许硕陈洋顾雷雨王保齐孙波臧金诚任文涛李士栋章博文徐奴文陈菲魏华勇阚文涛曾昭楠孟俊辛忠欣王业泰秦乾马凤林王鸣子牛化宪高红科孙晓明刘彪张利李凡飞薛浩杰刘京坤王帅陈海涛杨扬李永强卢相忠王旭春曲延伦李绍泉主要审查人I孙守仁张存建单益新吕志江蒲耀年王明远沈慰安陈耀文江玉生孟志强谭杰郑挪成齐吉龙李吉帅付小敏刘宗绍薛翊国李学彬贾振刚宫守才刘文江任尧喜李新政梁西伟金鑫宋朝阳(6g(93基本规定4设计4.1 一般规定4.2 拱架设计4.3 材料设计4.4 节点设计4.5 纵向连接设计.4.6 灌浆口及其加强设计1.1 一般规定(11)1.2 拱架制作(11)1.3 拱架架设(11)1.4 壁后充填施工(12)1.5 核心混凝土灌注施工(12)6 监测(14)6.1 一般规定(14)6.2 表面收敛变形和围岩内部位移监测(14)6.3 约束混凝土拱架受力监测(15)7 职业健康、安全和绿色施工(16)7.1 一般规定(16)7.2 职业健康(16)7.3 安全施工(17)7.4 绿色施工(17)8质量控制与验收(18)8.1 一般规定(18)8.2 约束混凝土拱架架设质量控制(18)83壁后充填质量控制(19)8.4 核心混凝土灌注质量控制(19)8.5 工程质量验收(19)8.6 验收程序(20)附录A地下工程约束混凝土支护监测日报表(22)附录B地卜工程约束混凝土支护竣工验收记录表(23)附录C地下工程约束混凝土支护质量控制资料核查记录表(24)附录D地下工程约束混凝土支护观感质量验收记录表(28)附录E地下工程约束混凝土支护循环工序质量验收记录表(29)附录F地下工程约束混凝土支护循环工序质量验收汇总记录表(30)本标准用词说明(31)引用标准名录(32)引用专利名录(33)条文说明(35)Contents1 Genera1.provisions(1)2 Terms(2)3 Basicrequirements(5)4 Designation(6)4.1 Genera1.requirements(6)4.2 Designofarch(6)4.3 Designofmateria1.(8)4.4 Designofjoints(8)4.5 DesignOf1.ongitudina1.connection(9)4.6 Designofgroutingho1.eandstrengtheningstee1.p1.ate(10)5 Construction(11)5.1 Genera1.requirements(11)5.2 ProdUC1.iOnofarch(11)5.3 Constructionofarch(11)5.4 Constructionofbackfi1.1.ing(12)5.5 Consiruciionofcoreconcretegrouting(12)6 Monitoring(14)6.1 Genera1.requirements(14)6.2 Surfaceconvergencedcfb11nationandinterna1.disp1.acementmonitoringofsurroundingrock(14)6.3 Strcssnioni1.oringofconfinedconcretearch(15)7 Occupationa1.hea1.th,safetyandgreenconstruction(16)7.1 Genera1.requirements(16)7.2 Occupationa1.hea1.th(16)7.3 Safe1.yconstruction(17)7.4 Greenconstruction(17)8 Acceptancecheckandquantitycontro1.(18)8.1 Genera1.requirements(18)8.2 Quantitycontro1.ofconfinedconcretearcherection(18)8.3 Quantitycontro1.ofbackfi1.1.ing(19)8.4 Quantitycontro1.ofcoreconcretegrouting(19)8.5 Acceptanceofengineeringqua1.ity(19)8.6 Acceptanceprocedure(20)APPendiXA:Dai1.yreportofengineeringmonitoring(22)AppendixB:Acceptancerecordtab1.eforcomp1.etionofconfinedconcretesupportinundergroundengineering(23)AppendixC:Verificationrecordtab1.eofqua1.itycontro1.dataforConfinedconcretesupportinundergroundengineering(24)AppendixD:Recordtab1.eofapparentqua1.ityacceptanceforconfinedconcretesupportinundergroundengineering(28)AppendixE:Qua1.ityacceptancerecordtab1.eofconfinedconcretesupportingcyc1.eprocedureinundergroundengineering(29)APPendiXF:Summaryrecordtab1.eforqua1.ityacceptanceofconfinedconcretesupportcyc1.eproceduresinundergroundengineering(30)Exp1.anationofstandardwords(31)1.istOfquotedstandards(32)1.istofquotedpatents(33)Exp1.anationofprovisions(35)41.0.1为加强地下工程约束混凝土支护技术的应用和推广，规范约束混凝土支护的设计、施工、质量控制与验收的技术要求，保障约束混凝土支护质量和施工安全，制定本规范。1. 0.2本规范仅对地下工程约束混凝土支护进行规定。1.1 .3本规范适用于矿山井巷、交通隧道、水工隧洞等地卜.工程，优先适用于需要采取高强支护的重难点工程。1.2 .4地下工程约束混凝土支护的设计、施工、质量控制与验收除应符合本规范外，尚应符合国家和行业现行有关标准和规范的规定要求。2术语2.0.1约束混凝土构件Confinedconcretecomponent在外部约束材料内充填核心混凝土，由约束材料与核心混凝土共同承载的构件。2.0.2约束材料Confinedmateria1.对核心混凝土施加外部约束作用的材料。2.0.3核心混凝土Coreconcrete充填到约束材料内部的混凝土。2.0.4约束混凝土支护Confinedconcretesupport采用约束混凝土构件作为主要受力构件的支护结构。2.0.5套管节点Casingjoint通过空心管材对各段约束混凝土构件进行连接的节点型式。2.0.6法兰节点F1.angejoint通过法兰板和高强螺栓对各段约束混凝土构件进行连接的节点型式。2.0.7让压节点YiCIdab1.Cjoint通过自身变形实现让压的节点型式。当拱架受力达到定限度的时候，让压节点可以通过自身的变形实现让压，具有特定的让压量。2.0.8约束混凝土拱架Confinedconcretearch由约束混凝土构件和节点组装而成的支护结构。2.0.9纵向连接1.ongitudina1.connection实现各棉拱架之间纵向定位的连接部件。由设置在拱架特定位置的销筒和带弯起直角段的连接钢筋组成，纵向连接示意图如图2.0.9所示。1一灼束材料；2销简：3一连接钢筋图2.0.9纵向连接示意图2.0.10灌浆口Groutingho1.e用于向约束材料内部灌注混凝土的开口。2.0.11顶升灌注Concrete1.iftingperfusion从拱架底部灌浆口向约束材料内泵送混凝土的灌注方法。2.0.12防倒装置Tihingpreventiondevice防止约束混凝土拱架倾倒的固定装置。2.0.13加强钢板Strengtheningstee1.p1.ate设置于拱架薄弱位置提高局部强度的钢板，分为侧弯加强钢板、开孔加强钢板和环周加强钢板，加强钢板示意图如图2.0.13所示。1一侧弯加强钢板：2开孔加强钢板；3环周加强钢板图2.0.13加强钢板示意图2.0.14壁后充填Backfi1.1.ing采用充填材料对拱架与围岩之间的间隙进行填充，使围岩荷载均匀地传递到拱架上。3基本规定3.0.1在地卜.工程约束混凝土支护设计前，应完成卜列地质资料收集：1地层岩性。2地质构造。3水文地质。4不良地质。5围岩力学参数。6围岩应力分布。3.0.2在地下工程约束混凝土支护设计前，应完成下列工程资料收集：1工程用途与服务年限。2断面形状与尺寸。3掘进方式。4相邻工程的分布状况。3.0.3应根据地质资料、工程资料等编制约束混凝土支护设计方案。3.0.4应编制约束混凝土支护施工组织设计或施工作业规程、安全技术措施，建立质量和安全保障体系。3.0.5地下工程约束混凝土支护工艺包括：拱架制作、拱架拼装、核心混凝土灌注、节点连接、纵向连接和壁后充填等。3.0.6当地下工程施工过程中遇到地质条件、工程条件发生重大变化，或遭受不可抗力时，应对约束混凝土支护设计做出变更。4.1 一般规定1. 1.1地下工程约束混凝土支护设计内容应包括拱架设计、材料设计、节点设计、纵向连接设计、灌浆口及其加强设计。4. 1.2约束混凝土拱架设计应包括拱架形状设计和截而形式.设计。5. 1.3约束混凝土支护材料设计应包括核心混凝土设计和约束材料选型。4.2 拱架设计4.2.1 约束混凝土拱架型式应根据工程使用要求、围岩条件、地下工程断面、施工条件、掘进工艺等因素确定，可分为全封闭和非全封闭。4.2.2 地应力高、围岩条件差的地下工程，宜采用全封闭支护，拱架形状宜采用圆形、带底拱的马蹄形或多心拱形。4.2.3 地应力低、围岩条件好的地卜.工程，可采用非全封闭支护，拱架形状可采用直墙半圆拱形。4.2.4 拱架截面形式可根据工程需要选择圆形、方形或U形等。1拱架内力以轴向压力为主时，宜选择圆形截面。2拱架内力以弯矩或压弯组合作用为主时，宜选择方形截面。3U形截面宜用于就地取材方便和拱架内力较小的情况。4.2.5约束混凝土拱架设计应符合卜冽规定：1拱架设计根据使用要求、工程地质条件、结构受力特点和工程施工条件，基于围岩分级进行设计。2开挖宽（跨）度不足6m的地下工程，拱架截面外径不小于150mm、约束材料壁厚不小于8mm;开挖宽（跨）度大于或等于6m的地下工程，拱架截面外径不小于200mm、约束材料壁厚不小于10min3在施工阶段，应根据现场监控测量结果及时调整支护参数。4.2.6 单位长度内约束混凝土拱架数量可按照下式计算：n=（PnP0）式中n单位长度内约束混凝土拱架数量：Pn单位长度范围内围岩荷载，kN;Po一一单榴约束混凝土拱架承载力，kN;n安全系数，取1.82.2。约束混凝土拱架排距宜为800mm1200mm,并根据工程条件合理选取。4.2.7 约束混凝土构件抗压与抗弯设计应符合下式要求：knNNkmMN4式中N作用于约束混凝土构件的轴心压力，kN:N.一一约束混凝土构件的抗压承载力，kN;M一一作用于约束混凝土构件的弯矩，Nm;M.一一约束混凝土构件的抗弯承载力，Nm;kn-约束混凝土构件的抗压承载力安全系数，取1.8、2.2;km一一约束混凝土构件的抗弯承载力安全系数，取1.82.2.4.2.8约束混凝土拱架支护应符合下列规定：1对拱架与围岩之间的间隙进行壁后充填。2相邻拱架之间进行纵向连接，拱架排距根据现场监控测量结果及时优化。1.1.1 断面形状分段制作，单板拱架分段不超过7节，每段长度为3m5m,段与段之间通过节点连接。43材料设计1.1.2 约束混凝土支护材料强度等级宜满足下列规定：1核心混凝土单轴抗压强度不低于30MPa02约束材料屈服强度不低于355MPa03纵向连接强度屈服强度不低于400MPao1.1.3 核心混凝土宜优先采用微膨胀混凝土、自密实混凝土等复合型混凝土。1.1.4 核心混凝土粗骨料粒径宜采用5mm15mm,水灰比宜取0.40.6,坍落度不宜低于180mm,其他参数应符合现行行业标准普通混凝土配合比设计规程（JGJ55）的规定。1.1.5 为满足坍落度要求，核心混凝土外加剂的用量应符合现行国家标准混凝土外加剂（GB8076）的规定。1.1.6 混凝土的抗压强度和弹性模量应按现行国家标准混凝土结构设计规范（GB5（X）10）执行。1.1.7 3.6钢管约束材料宜选用无缝管材，钢材质量应符合现行国家标准低合金高强度结构钢（GB/T1591）的规定。1.1.8 纵向连接、节点、防倒装置、加强钢板的钢材宜选用合金结构钢。4.4 节点设计4.4.1 节点形式应做到结构简单、安全可靠、经济合理和施工方便。4.4.2 节点的抗弯承载力设计应满足下式：k;M<M式中Mu约束混凝土构件的抗弯承载力，Nm;Mu约束混凝土节点的抗弯承载力，Nm;k;节点承载力安全系数，取1.31.5°4.4.3 套管节点设计应符合下列规定：4.4.4 选用符合拱架截面形状的管材作为套管。2套管壁厚不宜小于约束材料壁厚，套管壁厚一般相比约束材料壁厚增加2mm4mm,套管长度不宜小于500mm.套管与相连构件间隙宜取5mm10mm。4.4.5 法兰节点设计应符合下列规定：1法兰板材质的屈服强度不小于约束材料。2法兰板上螺栓孔应均匀分布，孔径直取2011m-40mm。3采用摩擦型高强螺栓。4法兰板与相连构件焊接强度不能满足承载力要求时，应设置加劲肋板，加劲肋板厚度不应小于约束材料壁厚的2/3。5法兰板厚度宜取10mm-30mm,法兰板宽度超过约束混凝土构件截面边长不宜小于50mm。4.4.6 可根据现场工程地质条件选取止压节点，拱架环向让压变形量宜为100mm300mm04.5 纵向连接设计4.5.1 拱架各板之间应设置销筒，通过纵向连接钢筋进行连接。4.5.2 纵向连接钢筋宜采用直径为18mm-30mm的圆钢或螺纹钢筋，每节拱架纵向连接钢筋数量不应少于1根；每根拱架纵向连接钢筋数量不宜少于5根，且应综合考虑拱架受力特点将纵向连接钢筋布置在拱架薄弱位置。4.5.3 销筒长度宜取100mm-150mm,销筒与纵向连接钢筋间隙宜为】mm2mm,纵向连接钢筋弯曲部分有效长度宜取80mm130mm。4.6 灌浆口及其加强设计4.6.1 根据顶升灌注工艺对灌浆口与排气孔进行设计。4.6.2 灌浆口直径宜取80mm-120mm,在满足施工条件前提下应靠下布置.4.6.3 6.3应对拱架灌浆口处进行加强，加强材料强度不应小于约束材料强度，厚度不宜小于约束材料壁厚，可采用侧弯钢板加强、开孔钢板加强和环周钢板加强。4.6.4 排气孔直径不宜小于20mm,在满足施工条件前提下应靠上布置。5.1 一般规定5.1.1 1.1施工现场应具备能够满足连续施工的物资储备和供应渠道。5.1.2 现场使用的主要材料、半成品、成品、构配件应进行现场验收，并按有关规定进行复验。5.1.3 施工的设备、工器具应完好，并符合施工组织设计的要求。5.1.4 1.4施工各工序应按施工技术标准进行质量控制，每道工序完成后应进行质量检查，并形成质量检查记录。5.1.5 施工前，应结合施工特点对施工人员进行安全质量培V1.1.o5.2 拱架制作5.2.1 约束混凝土拱架制作包括约束材料制作、节点制作、纵向连接制作及核心混凝土灌注。5.2.2 约束材料与节点制作时应保证外表面整洁，无异物，弯曲弧度变化均匀。5.2.3 约束混凝土拱架制作应进行防腐处理。5.3 拱架架设5.3.1 约束混凝土拱架架设前，应进行围岩表面预处理，使其符合设计要求。5.3.2 约束混凝土拱架架设应符合以下规定：1由下向上依次安装两侧拱腿、两侧拱肩与拱顶，当设计有反底拱时，应首先安装底拱部拱架。2拱架宜采用套管节点或法兰节点进行连接，需要拱架让压时，采用让压节点进行拱架连接。3沿拱架环向均匀设置防倒装置。4每架设完棉拱架后，采用纵向连接装置将其与上福拱架连接。5.4 壁后充填施工5.4.1 壁后充填施工包括金属网铺设、充填模板铺设和充填材料灌注。5.4.2 金属网铺设应整齐，两片金屈网之间的搭接长度不宜小于200mm。5.4.3 充填模板应与金屈网连接，连接点间距不宜大于500mm,两片充填模板之间的搭接长度不宜小于200mm。5.4.4 壁后充填应由下向上进行，充填应密实，充填材料可选择泡沫混凝土、水泥砂浆等。5.5 核心混凝土灌注施工5.5.1 核心混凝土灌注可采用现场灌注和预先灌注的形式II核心混凝土灌注时，应采取减少混凝土收缩，保证密实度的技术措施。5.5.2 现场采用顶升灌注法由下向上灌注，灌浆口开设于拱腿底部，排气孔宜开设于拱顶处。5.5.3 核心混凝土灌注施工应符合下列规定：1核心混凝土灌注结束标识点宜为从排气孔流出2kg'4kg浆液。2核心混凝土灌注过程中应振捣左右拱腿，直至达到灌注结束标识点。3核心混凝土灌注压力应在保证灌注效率的同时，不使约束材料发生变形。4核心混凝土灌注结束后，先停止泵送，然后封堵灌浆口，拆卸管路。6.1 一般规定6.1.1 监测内容应包括变形监测和受力监测。6.1.2 变形监测应包括：6.1.3 土拱架变形。6.1.4 围岩收敛变形。6.1.5 围岩内部位移。6.1.6 受力监测应包括：1约束混凝土拱架受力。2壁后充填体受力。6.1.7 在约束混凝土施工段应安设日常监测站，每个测站应设置断面收敛测点，安装钢筋计、压力传感器等。6.1.8 每个监测站应安设3个监测断面，测站间距不宜大于6.1.9 m0应绘制测站位置和监测仪器分布图，并对测站和监测仪器进行编号与挂牌管理。6.1.10 排专人维护测站，避免因复喷、返修等因素对测站产生影响。6.2 表面收敛变形和周岩内部位移监测6.2.1 2.1表面收敛变形监测内容包括顶底板相对移近量、两帮相对移近量。6.2.2 监测方法应采用十字布点法。6.2.3 监测仪器应使用断面收敛尺，测点安设挂钩应牢固。6.2.4 围岩内部位移监测宜采用多点位移计，监测范围不小于地下工程宽（跨）度的1.5倍，孔内测点数不宜少于3个。6.3 约束混凝土拱架受力监测6 .3.1宜采用钢筋计、钢表面应变计对拱架内力进行监测。7 .3.2宜采用压力盒对围岩与拱架之间的压力进行监测。6.3.3监测位置应包括拱腿、拱腰、拱务、拱顶。7职业健康、安全和绿色施工7.1 一般规定7.1.1 约束混凝土支护施工前应建立健全职业健康、安全和绿色施工管理体系及管理制度。7.1.2 约束混凝土支护施工组织设计和施工方案中应有专门的职业健康、安全和绿色施工内容，并有明确的目标和相关技术保障措施。7.1.3 约束混凝土支护施工技术交底与培训内容应包括职业健康、安全和绿色施工，并保留相关记录。7.1.4 约束混凝土支护施工应建立职业健康、安全和绿色施工的日常检查与评价机制，并制定持续改进措施。7.2 职业健康7.2.1 施工现场使用的设备、工器具应满足职业健康相关规定。7.2.2 对约束混凝土拱架进行喷射混凝土施工作业时，应当采取潮喷或湿喷工艺，喷浆机应配备有防尘装置，并在距离喷射作业点下风流50m范围内设置风流净化水幕。7.2.3 作业人员健康检查与培训应符合下列规定：7.2.4 人进行岗前职业健康检查，控制就业禁忌症，建立职业卫生档案。2把职业病防治知识与劳动卫生知识列入新员工的培训内容中。3加强职业病危害知识培训，定期组织员工学习职业病危害和职业卫生知识。4上岗前进行约束混凝土支护施工技术及方法培训，考试合格后方可上岗。7.3 安全施工7.3.1 现场施工必须遵守国家有关地下工程施工过程中的法律、法规、规章、标准和技术规范。7.3.2 施工现场应加强安全管理，建立健全各级负责人、各部门、各岗位的安全生产责任制。7.3.3 3.3施工现场使用的设备、工器具应满足安全施工的需要：1满足施工现场环境使用条件。2施工单位设专人管理，每周上报设备、工器具使用状况不少于1次。3执行设备日检点制，定期对设备进行维护保养。7.3.4架设约束混凝土拱架时，应设专人检查作业环境，监护作业人员安全。7.4绿色施工7.4.1 应编制绿色施工方案或专项措施，并符合卜.列规定：1减少资源浪费，防止环境污染。2改善作业条件，降低劳动强度，节约人力资源。7.4.2 地下工程约束混凝土施工材料及其使用应符合下列规定：1节约支护材料，提高材料利用率。2多余的支护材料进行收集再利用。8质量控制与验收8.1 一般规定8.1.1 地下工程约束混凝土支护工程划分应按下列原则确定：1具有独立施工条件的约束混凝土支护工程划分为一个分部工程。2地卜.约束混凝土支护工程以每一掘支段长作为工程质量评定的基本单元。8.1.2 1.2地卜工程约束混凝土支护应对卜列施工过程进行质量控制：1约束混凝土拱架制作。2约束混凝土拱架架设。3壁后充填。4核心混凝土港注。8.1.3 地下工程约束混凝土支护应对下列内容进行验收：1工程实体质量。2质量控制资料。3观感质量。8.1.4 地下工程约束混凝土支护质量控制与验收，应按下列规定执行：1质量控制以每根拱架为一个单位。2工程验收包括中间验收和竣工验收。8.2 约束混凝土拱架架设质量控制8 .2.1根据地下工程中线与拱架设计排距确定柱窝位置，柱窝18深度不宜小于150mm,应挖到实底，底板松软时，柱窝内应浇筑混凝土。9 .2.2拱架应标注腰线位置，拱腿埋入柱窝后，应保证拱架腰线和巷道两帮腰线平齐。8.3 .3约束混凝土拱架架设质量应符合下列规定：1约束混凝土拱架排距的允许偏差为±50mm。2约束混凝土拱架轮廓的允许偏差为±30mmO3约束混凝土拱架竖立角度的允许偏差为±5°。8.3 壁后充填质控制8 .3.1约束混凝土拱架壁后充填应确保混凝土充填密实、表面平整，与约束混凝土拱架均匀接触。9 .3.2壁后充填施工过程中，应对充填材料按现行国家标准混凝土物理力学性能试验方法标准(GB/T50081)进行抗压试验。8.4 核心混凝土灌注质量控制1. 4.1对灌注后的拱架密实度进行检测，施工单位自检可采用敲击法。8. 4.2敲击法应使用金属杆件沿约束混凝土拱架环向敲击，敲击点间距不应大于300mm,若敲击声音暗沉，表明灌注密实；若敲击声音清脆，表明存在空腔。敲击法应分别由不同人员进行两次，若误差过大，需补测一次。9. 4.3核心混凝土灌注施工过程中，每10根拱架取一组进行核心混凝土立方体抗压试验，试件尺寸与制作应按混凝土物理力学性能试验方法标准(GB/T50081)执行。8.5 工程质量验收8.5.1工程验收合格应符合卜列规定:1工程质量验收合格。2质量控制资料完整。3观感质量验收的得分率达到70%及以上。8.5.2 当工程验收不合格时，应按下列规定进行处理：8.5.3 做的工程，重新进行验收。2不作处理就能满足安全使用要求或经返修处理后，虽然改变了外形尺寸但仍能满足安全使用要求的工程，按技术处理方案和协商文件进行验收。3返修或加固处理后，经安全评价仍不能满足使用要求的工程，严禁验收。8.5.4 地下约束混凝土支护工程记录表应符合下列规定：1地下工程约束混凝土支护监测H报表符合附录A的要求。2地下工程约束混凝土支护竣工验收记录表符合附录B的要求。3地下工程约束混凝土支护质量控制资料核查记录表符合附录C的要求。4地卜工程约束混凝土支护观感质量验收记录表符合附录D的要求。5地下工程约束混凝土支护循环工序质量验收记录表符合附录E的要求。6地下工程约束混凝土支护循环工序质量验收汇总记录表应符合附录F的要求。8.6 验收程序8. 6.1施工单位应先对施工质量进行自检，合格后方可进行下道工序施工，并应做好施工自检记录。9. 6.2工程抽查或中间验收应由建设单位或委托监理单位专业监理工程师组织相关单位进行验收。10. .3工程完工后，施工单位应自行组织有关人员进行检查评定，施工单位自检合格后，由监理单位总监理工程师组织相关单位进行预验收，最终由建设单位负责组织验收。附录A地下工程约束混凝土支护监测日报表工程名称：日期：年月日班测点三四五六七九十平均岩测闱监两帮移近mm顶底移近mm树岩内部位移m1号2号3号4号架测拱监拱架变形/mm拱腿拱腰拱肩拱顶拱架受力/kN问题说明结论建议监测人员签字：负贡人签字：总工/副总工签字:附录B地下工程约束混凝土支护竣工验收记录表工程名称工程类型施工长度/m施工单位技术负责人开工日期项目负责人项目技术负货人竣工日期序号项目验收记录验收结论1实体工程验收共一项，经杳符合要求一项2质量控制资料核杳共一项，经核查符合规定_项3观感质量验收共抽查一项，符合要求项，不符合要求一项，返修处理符合要求的_项4综合验收结论加收位参验单建设单位设计单位施工单位监理单位（公章）项目负货人：年月日（公章）项目负贵人：年月日（公章）单位负责人：年月日（公章）息监理工程师：年月日注：单位程验收时，验收签字人应由单位的法人彳糜书面授权。NB/T11550-202附录C地下工程约束混凝土支护质量控制资料核查记录表工程名称：工程量：m寄，检验项目核查情况备注质量保证资料明量保证资料主要质量保证资料一般质量保证资料应有份数有数实份符合要求本合基符不符合应有份数实有份数符合要求本合基符不符合齐全本全基齐不齐全1钢材出厂合格证y2钢材力学试验报告大3刖材化学分析试验报告4水泥出厂合格证或出厂试验报告5水泥试验报告T.序;,检验项目核查情况备注质量保证资料质量保证资料主要质量保证资料般质量:保证资料应有份数实有份数符合要求本合基符不符合份数有数实份符合要求基本符合不符合齐全基本齐全不齐全6砂子试验报告7碎（卵）石试验报告8外加剂出厂合格证9外加剂试脸报告X10防水材料出厂质量证明文件11防水材料试险报告12预制构件结构性能试验记录13约束混凝土拱架出厂合格证14混凝土试块力学试验报告15混凝土抗港试验报告16商品混凝土出厂质量证明续表NB/T11550-202序号检验项目核杳情况备注质电保证资料质量:保证资料主要质量保证资料一般顺敞保证资料有数应份有数实份_符合要求基本符合不符合应有份数X<1份数合求符要基本符合不符合升全M,，、齐全不齐全17混凝上试块强度统计评定表H18喷射混凝土强度测试记录19阳蔽工程检杳验收记录20府工作业规程（施工组织设计）、安全技术措施H21混凝土用水PH值化验单22混凝土配合比通知单23施工工序质量检验脍收记录24工程质盘事故报告25工程质宛事故处理记录X26设计变更通知电续表NB/T1155G-202序号检验项目核查情况备注质量保证资料质量保证资料主要质量保证资料一般质量保证资料应有份数有数实份合求符要基本符合不符合应有份数实有份数符合要:求基本符合不符合，下
