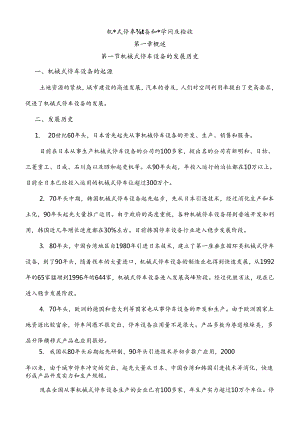

机*式停奉t备和*学问及检收第一章概述第一节机械式停车设备的发展历史一、机械式停车设备的起源土地资源的紧缺，城市建设的高速发展，汽车的普及，人们对空间利用率提出了更高要求，促进了机械式停车设备的发展。二、发展历史1. 20世纪60年头，日本首先起先从事机械停车设各的开发、生产、销售和服务。目前在日本从事生产机械式停车设备的公司约100多家，较出名的公司有新明和、日牯、三菱重工、日成、石川岛以及昭和起更机等。从90年头起，年投入运行的泊位都在10万以上。目前全日本已经投入运用的机械式停车位超过300万个。2. 70年头中期，韩国机械式停车设备起先起步，先从日本引进技术，经过消化生产和本土化，90年头起先大量推广运用。由于政府的高度重视，各种机械停车设备得到普遍开发和利用，韩国近几年增长速度都在30%左右。目前韩国停车设备行业进入稳步发展阶段。3. 80年头，中国台湾地区自1980年引进日本技术，建立了第一座垂直循环类机械式停车设备，到了90年头，随着线车的大量进口，机械式停车设备的制造业也得到快速发展，从1992年的65家猛增到1996年的644家，机械式停车设备进入发展高峰阶段。经过优胜劣汰，现在已进入稳步发展阶段。4. 70年头，欧洲的德国和意大利等国家也从事停车设备的开发和生产。由于欧洲国家土地资源比较富余，停车间懑不很突出，停车设备应用量不是很大。产品多数为巷道堆垛类，多层升降横移式产品也应用很好。5. 我国从80年头后期起先研制，90年头引进技术并初步推广应用，2000年以来，由于城市停车冲突的突出，起先大量从日本、中国台湾和韩国引进技术并消化，快速形成产品开发实力和生产规模。现在全国从事机械式停车设备生产的企业已有100多家，年生产实力超过10万个车位。停车设备行业作为一个新兴的行业，发展迅猛，机械式停车泊位的年平均增长率超过了30%O其次节机械式停车设备的分臭及主要参数一、定义1 .机械式停车设备用于存取停放车柄的机械或机械设备系统称为机械式停车设备，是一种机、电一体化的成套设备。2 .机械式立体停车库利用机械存取停放车柄的整个停车设施称为机械式停车库，以立体化存放的机械式停车库称为机械式立体停车库。一般说来，除了机械式停车设备外，停车库还应当包括有关的车道、出入口前的空地、管理室以及通风、照明、报警、电源、排水、消防、限制设备以及收费系统等。二、机械式停车设备的臭型参照JB/T8713机械式停车设备类别、型式及基本参数，机械式停车设备按其工作原理可分为以下类别。1 .升降横移美，表示方法SH：2 .垂直循环类，表示方法CX;3 .水平循环矣，表示方法SX:4 .多层循环类，表示方法DX;5 .平面移动类,6 .巷道堆垛矣,7 .垂直升降类,8 .简易升降美,表示方法PY：表示方法XD：表示方法CS;表示方法JS:9 .汽车升降机类，表示方法QS；三、型号191-1机幡氏停年旗番里号表示方法Mi厂材定的代号林&能伶效的等*孰支运停车”尺寸及M量的4>fu*存衣量停车衩务臭冽代号机从晁件4设各1 .机械式停车设备的型号表示方法如下:2 .详细表示方法举例：(1) PSH21Z8K0P表示机械式停车设备；SH表示升降横移美：21表示存容量为21柄车；Z表示所存车辆为中型以下轿车；8K表示其中最多停放8辆轻型以下客车;口表示制造厂特定代号。(2) PCS38D口P表示机械式停车设备: CS表示垂直升降类; 38表示存容量为38辆车； D表示所存车辆为大型以下轿车，并表示不能停放客车； 口表示制造厂特定代号。四、主要参数1 .适停车辆尺寸及质量对适合在机械式停车设备内停放的车辆尺寸，称之为容车尺寸。按容率尺寸（GB/T3730.3汽车和挂车的术语及其定义定义的汽车长、宽、高）及质量（按GB/T3730.2道路车柄质量词汇和代码定义的整车质量加上50kg物品的质量），分为X（小）、Z（中）、D（大）、T（特大）、C（超大）五个轿车组和K（客车）一个组，共六个组，分组危国见表17。部分容车尺寸举例见表17主要车型外形尺寸及质量。表1-1容车尺寸及质量组别代号车长mmX车宽/Inn1.X车商/ran质一kgX4400×1750×14501300Z4700×1800×14501500D5000×1850×1550I700T5300×1900×15502350C5600X2050X15502550K5000X1850X205018502 .存容量单套机械式停车设备的存容车辆数量应依据经济合理和运用便利的原则选定，用户可参照表1-2选择举荐值。表1-2各类机械式停车设备存容量举荐值类别存容量（柄）升降横移343垂克循环550水平循环1040多层循环646平面移动12130巷道堆垛121000垂直.升降756易升降133.单车最大进（出）时间机械式停车设备单车戢大进（出）时间是指从给出一个进车（或出车）的指令起先，将车停放到机械式停车设备的最不利位宽（或将车从最不利位置取出），直到能进行下一个进车（或出车）指令为止所需的时间，应依据其运用环境、地区和用途等的不同来合理选定。不同类别的机械式停车设备单车最大进（出）时间可以不一样，但应不出现排队存取车的现象。在没有提出详细数据要求时，可参考表1-3选取。表1-3各类机械式停车设备单车最大进（出）时间/s美别升降横移垂直推坏垂直升降简务升降单车最大进（出）时间35170601304521030110注：其他类别还未作规定，可视详细状况选取。其次章机嫉式停车设备的性能、构造和基本原理第一节升降横移臭机械式停车设备定义：采纳以载率板升降量横移的方法存取率柄的设备简称为升降横移美机械式停车设备.升降横移类停车设备是停车设备中造价成本技低的，升降横移类停车设备布置形式敏捷，对场地适应较强。见图27图2-1升降横移类机械式停车设备一、分类及型式升降横移类机械式停车设备一般为准无人方式，即人将汽车开上载车板后将汽车停好，而后人离开汽车移动载车板，通过升降横移装置将汽车移动到指定位置。主要分类和型式有：1 .按我车板的运动方式分：有升降载车板、横移载车板及升降兼横移载车板。2 .按车位布置:形式分：(1) 全地上布置。有二层、三层、四层和五层，一般不超过六层。这种布置非常便利，只要把整套停车设备安装在地面上。二层停车设备可建立在地下室或室外，净空高度3.5m3.6m就能安装，一次存取车时间最大不会超过11.5min,三层以上停车设备大都设置在室外，存取车比较便利。图2-2所示为全地上四层升降横移类机械式停车设备。CrnI、一，UTT、-c、一，；“，仁一一、im图2-2全地上四层升降横移类机械式停车设备(2)半地下布置。假如地上布置受到高度的限制，而地下又能挖坑时，可采纳这种布宽。地下大都为一层，底坑深度在2m左右，在设计时要特殊留意防水，如图2-3。图2-3半地下布置三层升降横移类机械式停车设备(3)重列布置。对于只能设宽一个车道，或设置二个车道太奢侈，但有能停放二排(图2-4)或以上车柄长度的停车位置时，可采纳重列布置的升降横移类机械式停车设备，它比单列式停车数量增加1倍。这种布置是驾驶员要穿过前排设备，把车停到后排的停车位上，或把车开出，也可采纳机械装置把车从后排移动到前排，以便利存取车。图2-4两重列型式升降横移类机械式停车设备3 .按提升方式分(1)钢丝绳提升的升降横移类机械式停车设备由于钢丝绳具有强度高、挠性好、自重轻、运行平稳等诸多优点，因而钢丝绳作为提升索具被广泛应用在升降横移类机械式停车设备上。尤其是多层(超过两层)升降横移类机械式停车设备，因提上开度大，要求整根提升索具很长，因而钢丝绳相对于其它提升装贪是较好的选择。采纳纳丝绳提升的升降横移类机械式停车设各，提升钢丝绳受力困难，纲丝绳除了受拉伸应力外，还承受弯曲应力、挤压应力以及钢丝绳拎制时的残余应力。当钢丝绳绕过卷对和滑轮时，受交变弯曲和挤压作用，在弯曲处产生有曲应力和挤压应力，加剧钢丝绳的磨损，影响钢丝绳的寿命。因此对于提升钢丝绳要定期嫩好维护和检查工作，发觉钢丝绳有磨损、断丝、变形超标等严峻缺陷时要刚好更换。(2)链条提升的升降横移类机械式停车设备简洁的链条传动是由两个装在平行轴上的链轮和连接它们的链条所组成。链轮上具有特殊的齿形，并及链条上的链节相啮合，摊条相当于带传动中的挠性体，但不是靠摩擦力，而是依靠链条及链轮之间的啮合力来传动的，所以链条传动是一种具有中间挠性体（逑条）的啮合传动。在链条传动中，常采纳委筒娘子链和哲形链。依据健条传动的特点，它主要用于要求平均传动比精确：两轮轴间中心距离较大，工作条件恶劣的场合，如停车设各的提升机构上应用较为广泛。为了削减链条传动中链条和链轮的磨损，延长运用寿命，犍条传动应保挣良好的泗滑，所以要合理地确定洞滑方式和洞滑油的种类。常用的泄滑方式有：人工定期润滑，用油壶或油刷进行：滴油泗滑，用油杯通过油管向链条的松边外滴油，达到连续泗滑。涧滑油一般采纳1.-AN32、1.AN46、1.-AN68等全损耗系统用油，环境温度低时用低粘度，功率大的场合用高粘度，并保持泄滑油的清洁度。（3）液压缸提升的升降横移类机械式停车设备（图2-5）图2-5液压驱动后旋臂升降横移类机械式停车设备液压缸提升的升降横移类机械式停车设备液压传动系统由液压泵、液压缸、限制元件和协助元件四部分组成。具有运行平稳、反应快、冲击小，能高速启动、制动和换向，能自动防止过载，实现平安爱护，操作简便，简洁实行自动化等优点。机件在油中工作，有自动涧滑和散热作用，因而运用寿命长。在传递同等功率条件下及其他传动方式相比，具有体积小、重量轻、结构紧凑等优点。因为液压的工作压力高，所以能有效地减小结构尺寸。但由于油液简洁泄漏，因而对液压元件的制造精度要求比较高。在能量传榆过程中存在着各种能量损失（沿程损失和局部桢失），液压传动系统的忌效率比较低。尽管如此，由于液压传动具有很多独特的优点，在停车设备中的应用越来越广泛。（4）滚珠螺杆提升的升降横移类机械式停车设备滚珠螺杆传动机构由螺杆（丝杠）、螺母和滚珠组成，如图2-6所示。螺杆和螺母上的二条圆弧形螺旋槽对合起来就形成螺旋线滚道，在滚道内装有滚珠,当螺杆（或螺母）回转时，这些滚珠在螺旋线滚道内滚动，蝶杆及螺母之间基本上为滚动摩擦。为了防止滚珠从滚珠螺杆副中滚出，在螺母的螺旋槽两端设有回程引导装置，使滚珠能循环流淌。滚珠螺杆传动可把原动机的回转运动转变为螺母和栽车板的上下直线运动。a)b)图2-6螺杆传动a）螺杆传动实物；b）螺杆传动机构滚珠螺杆提升的升降横移类机械式停车设备采纳后悬臂结构，加图2-7所示。螺杆副和电机等传动零部件置于后侧，具有结构紧凑，检查修理便利，停车空间大等优点。图2-7滚珠螺杆驱动后悬臂升降横移类机械式停车设备(5)以上几种方式组合提升的升降横移类机械式停车设备对于半地下布置和重列布置的升降横移类停车设备，结合自身环境特点，充分利用以上各种提升方式的优点，采纳两种提升方式，如重列布览型式的停车设备前列采纳钢丝绳或链条提升，后列采纳滚珠螺杆或液压提升方式。4 .按设备结构分单柱形式：这种结构稳定性好，有较好的强度和刚度，适用于多层或重列升降横移类机械式停车设备。缺点是限制了车位的宽度尺寸，存取车时对驾驶员的技术要求较高。跨梁形式：依据结构不同有二跨度、三跨度、四跨度等形式。跨梁形式祝野好，进出车括便利，结构简洁但按单柱形式躇度大，所以运输、安装不太便利。后悬臂形式：这种结构的最大优点是视野开阔，存取车便利。缺点是对谈备的稳定性有肯定要求，这种结构大多用于二层升降横移类机械式停车设备。图2-8为两层升降横移类机械式停车设备钢结构的几种典型形式。a)b)c）图2-8地面两层升降横移类机械式停车设备钢结构形式a）单柱形式；b）跨梁形式；c）后悬臂形式二、工作原理机械式停车设备的工作原理是：每个车位都有我车板，所需存取的车辆通过我车板升、降和横移运行到达地面层，驾驶员迎人车库，存取车辆。停在地面的车柄只作横移运行，不需升降，上层车位或下层车位要通过中间层横移空出车位，只有将载军板开或降到地面层，驾驶员才能进入车库把汽车开进或,开出车库。如图2-9和图270是升降横移类机械式停车设备的示意图。图2-9是带有一层地坑的三层升降横移类机械式停车设备的运动示意图，该停车设备运行过程是：2、5、8号停车位可干脆存取车辆，10号停车位下降后存取车柄，11号停车位上升后存取车辆：1、4,7、10号停车住通过2、5、8号停车位的横移后下降存取车辆，如需在I号停车位存取车辆，则要2、5、8号停车位向右横移后1号停车住下降即可存取车柄。而3、6、9.11号停车位通过2、5、8号停车位横移后上升存取车辆。图2-9带有一层地坑的三层升降横移类机械式停车设备图2-10是全地面三层升降横移类机械式停车设备的运动示意图，该停车设备运行过程是：3、6、9号停车位可干脆存取车辆，10号停车位下降到地面后存取车辆：2、5,8号停车位通过3、6,9号停车位横移出空位后下降到地面存取车柄。1、4、7号停车位通过2、5、8号停车位和3、6、9号停车位的横移让出空位后，再下降到地面存取车辆。如需在4号停车位存取车柄，则将5、8和6、9号停车位向右移动，4号停车位下降即可，如需在2号停车位存取车辆，则将3、6、9号停车住向右横移，2号停车位下降即可。2-10全地面三层升降横移类机械式停车设备三、停车设备的主要组成部分升降横移类机械式停车设备主要由钢结构、载车板、传动系统、限制系统、平安防护装置等五大部分组成，02-11是升降横移类机械式停车设备的主要组成部分示意图。图2-11升降横移类机械式停车设备主要组成1 .钢结构停车设备的钢结构主要采纳热轧H型纲、槽钢、角钢、钢板等焊接而成，再用高强度螺桧连接成框架结构，具有较好的强度和刚度。依据不同的结构要求，有单柱形式、跨梁形式、后悬臂形式等。2 .我车板载车板用来承载存取的车柄，有框架结构和拼板结构两种。框架结构载车板用型铜和钢板焊接而成，多数采纳中间突起形式，上面铺设铜板，其优点是可按须要设计宽度，具有按好的导入功能，适合于改变较多的小批量生产。拼板结构栽车板用微锌钢板冲压或滚压成组装件，采纳咬合拼装成战车板，用高强度螺栓索固连接，这种载车板灵巧美观、运榆便利、互换性好，适合批量生产。3 .传动系统传动系统分为升降传动机构、横移传动机构和升降横移机构等。升降传动机构有电动机、减速器、常闭式制动装置(其制动力矩不小于1.5倍颔定载荷的制动力矩)或液压系统等。横移传动机构由电动机、减速器、制动器、驱动轮、从动轮、导轨等组成。升降横移机构是升降传动机构和横移传动机构的结合。4 .限制系统限制系统主要由主回路和限制回路组成。主回路限制载车板的升降、横移：限制回路主要是针对保证人、车平安而设计的各种回路。其限制形式有可编程序限制器P1.C限制、电脑限制、总线限制等，这些硬件通过软件来限制各种电气元件的动作，完成设备的升降、横移等运行。限制系统主要运行方式有自动运行方式、手动运行方式、点动运行方式。5 .平安防护装置升降横移类机械式停车设备一般装有以下平安防护装量(但不仅限于此)。(1)紧急停止开关在发生异样状况时能使停车设备马上停止运行，紧急停止开关一般设置在操作装置上，按钮为红色。(2)防止超F艮运行装优停车设备在升降过程中，当限位开关出现故障时，上方的超限位开关能使设备停止运转，起超限爱护作用。(3)汽车车长检出装置一般是光电开关，当超过适停车辆长度时，使设备不运转或报警。(4)I皿车装置沿车插进入的方向，在载车板适当位第上装设高度25m以上的阻车装置或.其他有效的类似装置。(5)人车误入检出装置在停车设备运行时，能防止人、车误入的装置，一般采纳光电开关或.栅栏。(6)防止载车板坠落装置当载车板上升到位后，为防止载车板因故突然坠落而设置的防护装近。防坠落装比一般采纳挂钩彩式，驱动方式有电磁铁驱动和机械驱动两种。(7)警示装置停车设备运行时，用警示装优(一般是声、光警示)提示人们留意平安。四、升降横移奥机桢式停车设备设计和安装的仔珠要求1 .导轨(1)同层两导轨在同一横截面上的轨顶相对标高差为±3mm:(2)同层两导轨轨距误差单侧导向为±4mm,双侧导向为±2.511n°2 .框架结构升降横移类机械式停车设备的框架结构应满意表2-1要求。表27升降横移类机械式停车设备的框架结构允许误差要求公差类别公称尺寸Jmm>10002000>20001000>40008000>800012000立柱垂直度1./1000且W8梁间平行度15框架两对南线长度允差WIO悬臂端挠度1.300,1.为悬臂尺寸3 .环境要求（1）对室内工作的停车设备1）工作环境温度不超过+40°C,在24h内的平均温度不超过+35°C;2）工作环境温度不低于-5"C:3）在+40（的温度下相对湿度不超过50$。（2）对室外工作的停车设备1）工作环境温度不超过+40,在24h内的平均温度不超过+35;2）工作环境温度不低于-25'C:3）工作环境温度不超过+25°C时的相对湿度允许短暂高达100%o其次节委克升降美机械式停车设备定义：垂直升降英机械式停车设备是采纳了垂直方向作升降运动的停车系统存取车辆的停车设备。一、产品简介垂直升降美机械式停车设备一般一个层面停放两柄车，层高可达2025层，即停放4050辆车，占地面积506左右，平均每辆车占地面积只有11.2m1,所以这是一种面积和空间利用率最高的停车设备。而且还具有存取车速度快、自动化程度高、平安牢靠、操作简洁、维护便利等优点，特殊适合建在繁华的城市中心以及车辆臬中停放的地方。二、工作原理垂直升降类机械式停车设备工作原理是：用提升机构将车辆或我车板升到指定层，再用提升机构上的横移机构把车插或战车板送入停车位；或是相反，通过横移机构将指定停车位上的车柄或载车板送入提升机构，提升机构降到车柄出入口处，回转台回转，打开车库门，驾驶员将车插开走，如图2-12。如图2-12O1.I县4AAOII县N-¼-11.>c二垂直升降类机械式停车设备工作原理图三、妻直升降美机械式停车设备的主要组成部分垂直升降类机械式停车设备由钢结构框架、升降回转装五、高速提升装置、横移装置、电气限制系统以及检测系统、平安防护装置、消防系统等组成。图273是垂直升降类机械式停车设备的主要组成部分示意图。图2-13垂直升降类机械式停车设备主要组成部分示意图1 .钢结构框架钢结构框架主要由外框架、内框架、升降导轨、配重导扰、载车板等构件组成，事实上就是一座高层钢结构建筑物。在内部可安装机械传动系统、电气限制系统、消防系统等设备以及设置停车位：外部可以是土建结构或用彩色钢、板装饰，还应有避雷装直。外框架，是由立柱、横梁、拉界停车泊位的搁脚以及外装饰彩色钢板安装用型材组成。内框架由小立柱、斜界、升降导轨、配重导就等组成并及外框架相联结成一体。栽车板放筐在纲结构骨架的搁脚上，用于搬运及存放车辆。2 .提升装置提升装置主要由功率为18.530kw电机，四出轴减速机，升降链、平衡链、链轮（或钢丝绳、滑轮），栽车板，配重等组成的一种垂直封闭环式传动系统。驱动系统见图2-14搬运器主要由左右框架、前后横梁及横移机构组成。我车台的外形是由左右竖框及前后横梁组成长方形的框架。安装在竖框上的导轮及升降导轨接触，由升降链（或.）钢丝绳通过联结装置，实现载车台上下升降。横移机构设置在长框架两头的横梁上，由横移机构实现横向进出。搬运器见图2-15配重主要由长方形配重框架、配重铅块及导轮等组成。配重铅块放在框架内，框两侧的导轮及配重导轨接触由配重平衡链（或钢丝绳）通过联结装置实现配重上下升降。晶重和平衡链（或钢丝绳）的设置目的是为了削减提升机构中驱动电机的功率。驱动部全图电机（IH1.图2-14驱动系统图3 .横移机构横移机构主要由电机、链传动长轴，链条，链轮及三级滑叉等组成。当电机运转后，通过链传动带动长轴转动，长轴两端通过链条、链轮带动两头的三级滑叉作横向同步运动。4 .回转升降装置升降回转装直主要由液压系统、升降架、回转台等组成，其工作原理是当回转台须要上升时，启动液压泵，油缸柱塞向外伸使“X”形升降架上升；通过换向阀换向，靠回转台自重推动柱塞向里缩，使回转台下降。回转台的旋转是通过电动机，由减速机椅出的小齿轮带动大齿轮实现的，它能正反方向旋转以满意车柄进出的须要。5 .电控系统高层立体停车库的全部机械动作，均由PC电脑限制系统限制，可以实现“自行运动”、“手动运行”、“点动运行”等要求，整个电控系统主要由配电、限制、执行、操作和显示五个部分组成。6 .平安防护装置垂直升降美机械式停车设备的平安防护装直主要包括：紧急停止开关：防止超限运行装置；车辆长、宽、高限制装置；阻车装置；载车板上汽车位置检测装直：出入口门、围栏连锁装优：自动门防夹装置：防重光自动检测装置和警示装置等。四、委直升降奥机械式停车设备设计和安装的将殊要求1 .结构要求(1)钢结构件和连接件的设计应符合GB/T3811的规定。(2)独立停车库的构筑物高宽比，混凝土结构不宜大于5:1,纲结构不宜大于7:1对附建的停车库构架或停车设备及建筑的主体结构连接时，建筑物的设计应考虑设备的静栽和动栽产生的影响。(4)用于台风区或地震区的独立式设备，应依据建筑规范进行抗台风及抗地震计算。2 .框架对于垂直升降类机械式停车设备的框架结构应满意表2-2要求；表2-2垂直升降类机械式停车设备的框架结构安装精度要求位比安装精度垂克度宽度进深对角线M而W(W1.OOO)且WM平而±5±5±10立柱Y方向W(H1000)且W1.oX方向(H1000)J.10注：H为钢结构框架总体高度。3 .载车板、搬运器和回转台(1)载车时搬运器长度方向的挠度不大于1/1OOOmmo(2)载车板的平面变形量，用对角线法测量时，应不大于5mm。(3)搬运器平层、载车板到位应达到设计要求。(4)回转台应保持水平，最大允许倾斜3%。4 .平安要求(1)应设置搬运器、对重缓冲装置。(2)依据设备安装地点地实际状况安装避雷装相。(3)电器设备的金属外壳、金属穿线管和设备框架等应牢靠接地，接地电阻不得大于4Q；应设置专用接地线，不得用三相电源的零线,作接地线。5 .警示要求(1)人员未出设备，设备不得启动。(2)可进入设备的门关闭后，设备方可运转。(3)设备运转应设示髻。第三节垂直循环矣机城式停车设备定义：垂直搐环臭机械式停车设备建采纳了垂直方向作绿环运动的停车系统存取率柄的停车设备。垂直循环类机械式停车设备具有动力单一，限制简洁，占地面积小，操作便利,取车速度快以及经济牢靠的优点。停车设备通过可编程序限制器限制设备循环运转，汽车停在托架上，托架随链条作升降运动，可将任何一层托架上的汽车快速升降至地面，实现立体存放，克服了多层停车设备繁杂的过程和操作过程，大大节约了时间，整个过程轻松便利。一、工作原理垂直循环类机械式停车设备工作原理是电动机通过减速器带动传动机构，在牵引构件-链条上，每隔肯定距离安装一个存车托架，当电动机启动时，存车托架随链条一起作垂直循环运动，来达到存取车柄的目的，见图276。存车时，驾驶员把车开至车库存车托架的精确位览后，关好车门退出车库，按动操作按钮，电动机启动，存车托架随着运动，另一存车托架转动到进口住置即停止，这时可进行下一个存车操作。取车时，按动操作装置上的车位编号按钮，电动机启动，在可编程序限制器作用下使其按最短路程运行至出口，驾驶员进入存车托架，把车开出车库。二、停车设备的主臬组成部分垂直循环美机械式停车设备由钢结构框架、机械传动系统、电气及自动限制系统、平安防护装置和消防系统等部分组成。图2-16是垂直循环类机械式停车设备的主要组成图。图2-16垂直循环类机械式停车设备的主要组成部分第四节简易升降美机械式停车设备定义：把停车位分为上、下两层或两层以上，借助升降机或俯仰机构存入和取出车辆的设备被称为角易升降矣机械式停车设备.简易升降类机械式停车设备一般是准无人方式，即驾驶员离开后才能操作设备。这类停车设备的结构简洁、操作简洁，可充分利用地下空间，如图277所示，在肯定的面积至少能增加二倍以上的停车位，大都用于住宅、单位等车位紧缺的地方。图2-17简易升降类机械式停车设备示意图一、分类及型式1 .按驱动方式分：机电驱动，液压驱动。2 .按传动方式分：链条传动，钢丝绳传动和滚珠丝杠传动。3 .按构造和配置关系可分为：垂直升降地上两层、垂直升降半地下两层、垂直升降半地下三层（如图2-18）、俯仰升降地上两层等，如图2-19所示。b)c)图2-18垂直升降简易升降类机械式停车设备a）垂直升降地上两层：b）垂直升降半地下两层：c）垂直升降半地下三层三图2-19俯仰升降地上两层简易升降类机械式停车设备垂直升降地上两层停车设备比较简洁，但由于在上层存取车时，需将下层车开走，存取完后再把下层车开回原停车位，因此存取车比较麻烦，适合拥有两辆车的家庭或,单位运用。垂直升降半地下两层或三层停车设备比较简洁，操作便利，但要开挖肯定深度的地坑，还要实行防止地坑积水的措施。此形式较适合于对整体景观有要求的场所。俯仰升降地上两层停车设备一般采纳液压系统来升降栽车板，存取车方式及垂直升降地上两层停车设备相同，特点是结构简洁，操作简洁。最适合于楼层高度不够的地方，一般只要设备净高度达280Orm1.以上即可。二、设备的主要姐成部分简易升降类机械式停车设备主要由钢结构、载车板、传动系统、电气限制系统、平安防护装置等五个部分组成，如图2-20所示。图2-20垂直升降简易升降类机械式停车设备主要组成第五节水平楣环美机杭式停车设备定义：采纳一个水平相环运动的车位系统存取停放车辆的机械式停车设备的存本座叫做水平战环美停车设备.图2-21所示，水平循环类机械式停车设备一般用于大厦地下设置，是最节约空间的一种设计，车位可以占满整个地下空间，采纳封闭式结构，通过机械作上下左右自由移动，再由升降机的提升进出库，无需另设走道，地下空间停车的利用率可达85、；为了使出入口不哽限制，可外加内藏.式旋转盘，从而实现正面入库，正面出库，更具便利、平安。图2-21水平循环类机械式停车设备示意图采纳水平循环类机械式停车设备，可以省去原平面停车的进出车道，提高土地利用率。适合建于狭长地形的地方。地下室采纳水平循环类机械式停车设备，原有行车道由停车机械代替，不仅提高了地面的利用率，还削减了废气排放，削减了污染，降低了通风设备的费用。一、分类及型式1.接载车板运行的彬式分：圆形水平循环停车设备，箱形水平循环式停车设备，如图2-22o二、工作原理存取停放车辆的车位系统在水平面上作循环移动，将所需存取车辆的载车板移到出入口处，驾驶员将车存入或取出。水平循环类机械式停车设备的动作及垂直循环类机械式停车设备原理相像，不同的是将放置车辆的载车板在同一平面作次序的排列，载车板为平移循环的运动。依车辆行进方向排列的称为纵向排列，横向排列的称为横向排列。此种方式是连车道空间一起利用的高收容停车场，若多层空叠可为大型的停车场。但因一般只有一个出入口，所以存取车时间较长。三、设备的主要姐成部分水平循环类机械式停车设备主要有钢结构部分、载车板部分、传动系统、限制系统、平安防护装置五大部分组成。图2-23为地下两层箱型水平循环停车设备主要组成部分示意简图。b)c)图2-22水平循环类停车库型式a）地面单层圆型水平循环；b）地下多层圆型水平循环；c）地下两层箱型水平循环图2-23地下两层箱型水平循环停车设备主要组成示意图第四节多层绿环美机械式停车设备定义：多层«环夷机械式停车设备是采纳了通过使戴率板作上下相环运动，而实现车辆多屋存放的多层循环式停车设备。多层循环类机械式停车设备无需坡道，节约占地，自动存取，便利快捷，具有广泛的适用性。此类停车库最相宜建于地形瘦长且地面只允许设近一个出入口的场所，如建筑物的地下室，广场、便道的地下，以及高架桥的下面等，从而实现削减占地面积，提高存取车自动化程度的机械式停车库。一、型式多层循环类停车设备的运动形式有两种：一种是载车板上下层交换时，按圆形轨迹运动，我们称之为圆心循环式停车设备。另一种是载车板在上下层交换时，是沿直线上下升降的，我们称之为方彩循环式（也有称为箱形循环式）停车设备。二、姐成及工作原理（一）圆形循环式停车设备，见图2-24。1 .主要组成升降系统：包括一台侧悬臂式升降机及相应的检测系统：水平循环系统：由框架、载车板、链条，水平传动系统等组成；图2-24圆形多层循环式停车设备示意图2 .工作原理存车时，司机将车开入出入口内的载率板上，升降机将其降下，把我车板和所载车辆放到位于升降通道内的水平循环系统的犍条传动轴上，待升降机的升降架降到位后，水平循环系统起先转动，带动库内全部载车板进行水平移动。库内的车辆是分上下两层停放在水平循环系统上的载车板上，当水平传动系统带动水平循环系统的主链条转动时，及链条相联的上下层载车板，也起先向不同方向移动(上层向左，则下层向右运动，或及之相反)；左右端部的载车板，则随着链条的回转，沿着圆形轨迹作平动，从而实现上下层的转换。这样，水平循环系统上的每一个车位都可移动到位于系统端部的升降通道住置处，以便由升降机将其升降。(二)方形循环式停车设备，见图2-25。1 .主要组成(1)升降系统：每套停车设备，至少设有两套升降系统，该系统不仅用于升降汽车出入库，而且用于库内车位上下层之间的转换。(2)水平循环系统：每层水平车位都设有一套独立的驱动装置。(3)库内各层的载车板是通过升降系统及水平移动驱动装置相互的协作，沿着矩形轨迹进行移动的。图2-25方形多层循环式停车设备示意图2 .工作原理方形循环式停车设备存取车时，只需在操作箱上选择所要调的车位编号（库内全部载车板均有自己的编号），电气限制系统就可限制设备自动运行；首先车库出入口处的升降机降下，将出入口处的栽车板运至所调车位的所在层，同时车库另一端的升降机降到及该层相邻的水平层；此后这两层的水平传动系统转动使两层的载车板分别向相反方向移动（即如上层向左移动，下层就向右移动），将端部的载车板移动到升降机上；然后左右两台升降机再同时升降将栽车板由原层升降到另一层，至此完成了一个车位的移动，如此重复，直到将所调编号的载车板移至升降机上：升降机上升将该车位提升到出入口处，等待存取车。第五节平面移动美机械式停车设各定义：采鳍在同一层面上用搬运台车或起直机平面移动车辆，或使微率板平面横移来实现存取停放车辆，也可用搬运台车和升降机协作来实现多层平面移动存取停放车辆的设备被称为平面移动类机械式停车设备.（图2-26所示）图2-26平面移动类机械式停车设备一、分矣及型式按车位布置形式分：单层平面横移，单层平面移动，门式起重机多层平移,多层平面移动。二、工作原理平面移动类机械式停车设备的升降机从出入口处搬运车辆进行垂直升降运动至不同层面，再由搬运器把车辆沿通道中的乱道高速搬运到各个停车位或,升降机旁边，用搬运器的存取交换机构将车插在搬运器及停车位，或搬运器及升降机之间进行位置交换，完成存取车过程，见图2-27。图2-27平面移动类机械式停车设备工作示意图定义：采纳巷道堆垛起支机式桥式起直机把进入搬运器的车辆水平、垂直移动到停车位，并用存取机构存取车辆的设备被称为巷道堆垛臭机械式停率设备.巷道堆垛类停车设备自动化程度很高，而且全封闭，存车更加平安。它是依据自动化立体仓库原理设计的停车设备，用计算机限制，主要适用于大型密集式车库的自动化停车。目前国内外投入运用的巷道堆垛类机械式停车设备类型比较多，具有无需车道、出入口设置便利、停车数量多、存取车效率高、全自动限制、运行平安牢靠等特点。图2-28所示巷道堆垛类机械式停车设备。ii"Jh图2-28巷道堆垛类机械式停车设备一、分矣及型式巷道堆垛类机械式停车设备主要适用于面积大而高度受限制的场所，由于这种设备的停车数量在每套100辆比较合适，所以一般每层的停车数量应在20括以上。巷道占地面积约为停车库的1/3（按单列停放计算），因此每层面积确定后停车数量也就确定了。车库的面枳比较小时，可以通过增加层数来提高单位停车率，层高受限制而面积比较大时，每层可考虑停放50100辆车。为了提高取车速度，在一个巷道可设置两套搬运设备，或每层巷道安装搬运设备，出人口依据实际须要可设先多个。1.依据不同的场地和高度要求分：巷道堆垛类机械式停车设备可以放在地下车库，也可放在地上车库。2.按停车位的载车方式分：梳状架式、链板式、平面载车板式和无载车板b)图2-29巷道堆垛类机械式停车示意图a）用巷道堆垛机：b）用桥式起重机3 .按搬运装置分：用巷道堆垛机和桥式起重机（图2-29）o按车位及巷道的布置分：钢结构车位式和混凝土结构车位式。4 .按运行方式分：无人式和准无人式。二、工作原理巷道堆垛类机械式停车设备存取车动作主要由堆垛机和载车板完成。进车时，汽车停在堆珠机的载车板上，堆垛机在巷道内行走并提升，直到将汽车运榆到指定的泊位旁，将载车板连同汽车送入停车泊位；出车及进车的过程相反。第九节汽车升降机定义：汽车升降机是特地用作不同层面的汽车搬运的升降机，它只起报运而无干舱存取车辆的作用。在机械式停车库建设中，往往会遇到因场地狭小无法采纳自走式坡道的状况，为了将汽车搬运到不同层面中存取车辆，就须要采纳垂直升降的汽车升降机。这样可以代替汽车进出车库的斜坡道，大大节约空间，提高车库利用率。这种汽车升降机常用于地下、屋顶机械式停车库或.建筑物内自走式车库存取汽车的搬运，如图2-30所示。图2-30汽车专用升降机示意图一、型式、规格型号（一）分类及型式1 .汽车升降机从功能上分：有一般升降式、升降回转式、升降横移式三种。2 .按驱动
