DBJ50_T-481-2024 装配式开孔钢板组合剪力墙结构住宅 技术标准.docx

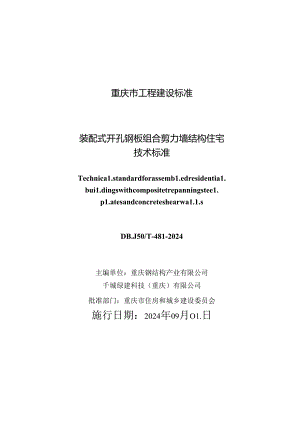

重庆市工程建设标准装配式开孔钢板组合剪力墙结构住宅技术标准Technica1.standardforassemb1.edresidentia1.bui1.dingswithcompositetrepanningstee1.p1.atesandconcreteshearwa1.1.sDB.J50/T-481-2024主编单位：重庆钢结构产业有限公司千城绿建科技（重庆）有限公司批准部门：重庆市住房和城乡建设委员会施行日期：2024年09月O1.日重庆市住房和城乡建设委员会文件渝建标(2024)21号重庆市住房和城乡建设委员会关于发布装配式开孔钢板组合剪力墙结构住宅技术标准的通知各区县(自治县)住房城乡建委，两江新区、重庆高新区建设局，万盛经开区住房城乡建设局、双桥经开区建设局、经开区生态环境建设局，各有关单位：现批准装配式开孔钢板组合剪力墙结构住宅技术标准为我市工程建设地方标准，编号为DBJ50/T-48I-2024,自2024年9月1日起施行。标准文本可在标准施行后登录重庆市住房和城乡建设技术发展中心官网免费下载。本标准由重庆市住房和城乡建设委员会负责管理，重庆钢结构产业有限公司负贲具体技术内容解释。庆市住房和城乡建设委员会2024年6月7日饶恩强向法文曾祥光李凌云谭欣陈建徐艳钟玲玉高义东邹亮冯燕楠王胜清刘俊刘强唐靖审查专家：薛尚铃杨越王永合江世永于海祥沈治宇吴学荣李怀玉张立全2术语和符号22.1 术语22.2 符号23基本规定54建筑设计64164.2 平立面设计64.3 墙体系统设计74.4 装饰装修设计85结构设计105.1 一般规定105.2 荷载和作用105.3 结构材料I1.5.4 结构分析与设计原则135.5 结构体系155.6 结构构件设计165.7 构件承载力计算195.8 节点连接设计和构造225.9 楼盖结构设计266设备与曾线系统设计286.1 一般规定286.2 给水排水设计296.3 电气和智能化设计296.4 供暖、通风、空调及燃气设计307钢结构的防护317.1 防腐设计317.2 防火设计328制作与运输348.1 一般规定348.2 构件制作348.3 运输与堆放359施工安装379.1 一般规定379.2 安装与连接389.3 混凝土浇筑3910检测与验收4010.1 一般规定4010.2 开孔钢板墙分项工程检验评定41I1.使用与维护4311.1 一般规定4311.2使用要求4411.3 维护要求4111.4 物业服务45附录A验收表格46本标准用词说明50引用标准名录512225666.7.8D10Dhb156p222628282929Contents1 Genera1.provisions2 Termsandsymbo1.s2.1 Terms22Symbo1.s3 Basicrequirements4 Architectura1.design4.1 Genera1.requirements4.2 P1.aneande1.evationdesign4.3 Wa1.1.systemdesign/4.4 Decorationdesign5 Structua1.design5.1 Genera1.quircments5.2 1.oadingsandactions5.3 Structra1.materia1.s5.4 Structura1.ana1.ysisanddesignprincip1.es5.5 DesignrequrementsofStructura1.system5.6 DesignrequirementsofSponents5.7 StrengthdesignofSponents5.8 Connectiondesignanddetai1.ing5.9 Diaphtagmsystemdesign6 Faci1.ityandpipe1.inesystemdesign6.1 Genera1.requirements6.2 WaterSupp1.ycinddrainagesystemdesign6.3 E1.ectricandinte1.1.igentsystemdesign6.4 Bui1.dingheating,venti1.ation,airconditioningsystemdesign7 Protectionofstee1.structures7.1 Anticonnsiondesign7.2 Fireprotectiondesign8 Productionandtransportation8.1 Genera1.requirements8.2 Productionofcomponents8.3 Transportationandstorageofcompongms.9 Constructionanderection9.1 Genera1.requirements9.2 Insta1.1.ationandconnection9.3 Concretecasting10 Inspectionandacceptance10.1 Gene1.requirements10.2 Acceptanceofstructure11 Operationandmaintenance11.1 Genera1.quirements11.2 Operationreqyrements11.3 Maintenancerequirerhents11.4 PropertyservicesAppendixAAcceptanceformExp1.anationofWordinginthisstandard1.istofquotedstandardsSoHI24445778900U3B446ou3ga3333333333334(444444555*dExp1.anarionofprovisions1.0.1为规范重庆市装配式开孔钢板组合剪力墙结构住宅建筑的建设，做到技术先进、安全适用、绿色环保、经济合理，制定本标准。1.0.2本标准适用于重庆市主体结构采用装配式开孔钢板组合剪力墙结构的住宅建筑的设计、部品部件的加工制作、施工安装、质量验收、使用和维护。1.0.3装配式开孔钢板组合剪力墙结构住宅的设计、部品部件的加工制作、施工安装、质量验收、使用和维护除应符合本标准规定外，尚应符合国家现行强制性规范的规定。2术语和符号2.1 术2.1.1 开孔钢板组合剪力墙compositetrepanningstee1.p1.atesandconcreteshearwa1.1.s双侧钢板上矩阵开孔并通过标准连接件焊接形成空腔，空腔内现浇混凝土组成的组合结构剪力墙构件，以下简称“开孔钢板墙”O2.1.2 装配式开孔钢板组合剪力墙住宅assemb1.edresidentia1.bui1.dingwithcompositetrepanningstee1.p1.atesandconcreteshearwa1.1.s以开孔钢板组合剪力墙构件为主要竖向承市和抗侧力构件的装配式住宅建筑，以下简称“开孔钢板墙住宅”。2.1.3 升孔钢板墙标准连接件standardconnectorofcompositetrepanningstee1.p1.atesandconcreteshearwa1.1.s焊接在钢板开孔处以连接双侧钢板的标准连接部件。2.1.4 含钢率Stee1.ratio开孔钢板墙横截面中钢板毛面积与钢板组合剪力墙面积之比。2.1.5 竖向肋板连接件vertica1.ribconnector竖向布置的开孔钢板墙和钢梁连接的肋板。2.2 符号2. 2.1计算指标E.钢材的弹性模量；E.混凝土的弹性模量；f.一一混凝土的轴心抗压强度设计值：Jy钢材的屈服强度；f一钢材的抗剪强度设计值；G一一钢材的剪切模量；M开孔钢板墙的弯矩设计值：M开孔钢板墙的抗弯承载力设计值；N一一开孔钢板墙的轴压力设计值N,一开孔钢板墙的轴心受压承载力设计值：M一开孔钢板墙在轴压力作用下的受弯承载力设计值;To一一单个标准连接件拉力设计值：T单个标准连接件抗拉承载力设让值；V开孔钢板墙的剪力设计值；V开孔钢板墙的抗剪承我力设计值；0钢材的泊松比：S一一承教能力极限状态下作用组合的效应设计值；R结构构件（连接节点的承载力设计值；2.2.2 几何参数A一一开孔钢板墙的截面面积：A.开化钢板墙截面的混凝土面积；1.开孔钢板墙截面的钢板净截面积；A一平行于剪力墙受力平面的钢板面积；A.-标准连接件的截面面积；EA开孔钢板墙的截面轴压刚度；EA一一开孔钢板墙混凝土部分的截面轴压刚度：E.A.开孔钢板墙钢板部分的截而轴压刚度：EI开孔钢板墙的截面弯曲刚度：E,I,开孔钢板墙混凝土部分的截面弯曲刚度：EI,一一开孔钢板墙钢板部分的截面弯曲刚度；GA开孔钢板墙的裁面剪切刚度；G.A。开孔钢板增混凝土部分的截面剪切刚度；GA.开孔钢板墙钢板部分的截面剪切刚度；H开孔钢板墙的高度；1.开孔钢板墙的宽度：1一一开孔钢板墙单片钢板的厚度：Iwe开孔钢板墙墙体的厚度：A受压混凝土而积：A,垂直于开孔钢板墙受力平面的受压钢板面积；A.垂直于开孔钢板墙受力平面的受拉钢板面积；A平行于开孔钢板墙受力平面的受压钢板面积；Am平行于开孔钢板墙受力平面的受拉钢板面积；d受压混凝土的合力作用点到勇力墙截面形心的距离；d一一垂直于开孔钢板墙受力平面的受压钢板合力作用点到剪力墙截面形心的距离；d一垂直于开孔钢板墙受力平面的受拉钢板合力作用点到剪力墙截面形心的距离；dw平行于开孔钢板墙受力平面的受压钢板合力作用点到剪力塔截面形心的距离：d平行于开孔钢板墙受力平面的受拉钢板合力作用点到前力墙散面形心的距离；2.2.3 计算系数及其他一网号修正系数；”一轴压比。一考虑剪应力影响的钢板强度折减系数。a标准连接件拉力系数；开孔钢板墙釉心受压稳定系数；业一一考虑标准连接件间距影响的调整系数：Yn一一承载力抗震调整系数;3基本规定3.0.1升孔钢板墙住宅的结构系统、外围护系统，设备与管线系统和内装系统应进行集成设计，提高集成度、施卜精度和效率。3. 0.2开孔钢板墙住宅应按照模数化、标准化的要求，统筹设i计、制造、运输、施工和运营维护，以少规格，多组合为原则实现部品部件的系列化和住宅建筑的多样化。3.0.3开孔钢板墙住宅结构构件的连接应安全可靠、方便安装和维护。3.0.4开孔钢板墙住宅的外围护系统的设计工作年限应与主体结构相协调。3.0.5开孔钢板墙住宅设计宜遵循建筑全寿命周期中使用与维护的便利性原则，设备管线宜与结构系统适度分离，管线系统的检查、维修和更换不应影响结构性能。3.0.6开孔钢板墙住宅宜采用工业化装修，并宜选用具有通用性和互换性的内装部品。3.0.7开孔钢板墙住宅宜采用建筑信息模型(B1.M)技术，实现建筑全寿命周期和全专业的信息化管理。3.0.8开孔钢板墙住宅建筑防火、节能、隔声等应符合现行国家和行业标准的规定、满足可靠性、安全性和舒适性的要求。4建筑设计4.1 一般规定4.1.1 1.1开孔钢板墙住宅的建筑设计应符合图家现行标准对建筑适用性能、安全性能、环境性能、经济性能、耐久性能等的综合规定。4.1.2 开孔钢板墙住宅建筑设计应满足以下要求：1在前期方案设计阶段，应结合预制构件的生产运输条件和工程经济性，安排好开孔钢板墙结构实施的技术路线，实施部位及规模，以文字结合必要图示的形式在设计说明中专篇阐述：2在总平面设计中应考虑预制构件及设备的运输通道、堆放以及起重设备所需空间。4.1.3 开孔钢板墙住宅应按照集成设计原则，将建筑，结构、给水排水，暖通空调、电气、智能化和燃气、装饰装修等专业之间进行协同设计。4. 2平立面设计4.1.1 平面设计应重视其规则性对结构安全及经济合理性的影响，宜选用规则的平面形状，开孔钢板墙布置宜上下贯通，宜避免出现过大的平面凹凸变化。4.1.2 门窗洞口尺寸应符合模数原则，布置应考虑洞口之间与洞口端的墙体尺寸与墙体部品尺寸的协调性。4.1.3 建筑平面宜选用大空间的布局方式，合理布置开孔钢板墙及管井位置.，满足住宅空间的灵活性、可变性。公共空间及户内各功能空间分区明确，布局合理。4.1.4 建筑平面应考虑设备管线与结构系统的关系，竖向管线等宜集中布置在竖向管井中，水平管线的排布应降低各专业之间的交义及干扰。4.1.5 5开孔钢板墙住宅的立面设计应符合下列规定：1外墙.阳台板，空调板、外窗、遮阳设施及装饰等部品部件应进行标准化设计；2应通过建筑体量、材质机理、色形等变化并结合地域和城乡特色，形成丰富多样的立面效果；3.应采用标准化与多样性相结合的方法，并根据外围护系统特点进行立面深化设计。4.3墙体系统设计4.3.1 墙体系统设计应包括下列内容：1增体的性能要求：2墙体的模数协稠要求：3墙体的支承结构、面板结构及构造；4阳台，空调板、装饰件等连接构造节点：5墙体的连接，接缝及门窗洞口等部位的构造节点。4.3.2 开孔钢板墙住宅应根据设防烈度，使用要求等选用合适的外围护墙体系统，墙体应具有足够的强度、刚度和稳定性，并宜与主体结构采用柔性连接。4.3.3 处围护墙体系统宜进行建筑，结构、保温、装饰等一体化协同没计，宜选用体化产品，并应与内装部品，设备与管线协调，预留安装条件。4.3.4 外闱护墙体为开孔钢板墙时，其墙体保温宜采用保温装饰体化产品，以龙骨下挂的方式安装。4.3.5 外围护墙体为开孔钢板墙时，与其他非承重外墙接缝处应专门处理，防止开裂渗漏。4.3.6 开孔钢板墙住宅宜采用免抹灰的装配式隔墙，宜采用集成饰面层的成品轻质隔墙等集成化部品进行现场装配。4. 4装饰装修设计4.1.1 4.1开孔钢板墙住它的室内装修宜采用T业化装修，并符合下列规定：1设计使用年限较短的内装部品的检修更换应避免破坏设计使用年限较长的内装部品；2内装部品宜以标准化工厂生产为主，少量非标准构配件可在现场统一制作处理。4.1.2 设计阶段宜对内隔墙、娄地面、吊面等集成化部品，集成厨房、集成卫生间等模块化部品进行设计选型，并充分考虑与开孔钢板墙结构的适用性。4.1.3 室内装修所需的装修材料及内装部品，应结合使用功能和防火等性能要求，满足国家和重庆市现行有关标准的规定。4.1.4 建筑装修材料、设备在需要与预制构件连接时宜采用预留预理的安装方式，不得剔凿和破坏开孔钢板墙构件及其连接节点，避免影响结构安全。4.1.5 内装部品与主体结构的连接和接缝宜采用柔性设计，其缝隙变形能力应与结构弹性阶段的层间位移角相适应。4.1.6 +.6室内墙面宜采用干式工法施工的部品，墙面宜设置空腔层，并应与室内设备管线进行集成设计。4.1.7 /装配式吊顶设计宜选用成品吊顶部品进行现场装配，吊顶内管线接口、设备管线集中的部位应设置检修口。4.1.8 楼地面设计应符合下列规定；1楼地面宜采用干式工法施工.应选用踏实无空鼓感的部品：2架空地面系统宜设置减震构造措施；3架空层高度应根据管径尺寸、敷设路径、设置坡度等确定，宜设置检修口。5结构设计5.1 一般规定5.1.1 开孔钢板墙住宅结构设计应包含以下内容：1结构方案设计，包含结构选型、楼盖和构件布置：2材料选用及截面选择：3荷载及作用效应分析：4结构的极限状态验算；5结构、构件及连接节点的构造；6防腐和防火设计：7制作、运输、安装等要求。5.1.2开孔钢板墙住宅结构必要时应进行结构抗震性能设计。5.2 荷载和作用5.2.1 开孔钢板墙住定的楼(屋)面活荷载、施工荷我、检修荷载、风荷载、雪荷载、温度作用等应按现行国家标准工程结构通用规范GB55(X)1的有关规定采用，地震作用应按现行国家标准建筑与市政工程抗震通用规范GB55002的有关规定进行计算。5.2.2 /荷载和效应的组合应按现行国家标准工程结构通用规范GB55OOI建筑与市政工程抗震通用规范GB55002的有关规定执行。5.2.3 外挂墙板的风荷载应按照现行行业标准金属与石材幕墙工程技术规范JGJ133或玻璃幕墙工程技术规范JGJ102执IO行.地震作用计竟应按现行行业标准非结构构件抗震设计规范JGJ339的有关规定执行。5.3 结构材料5.3.1 开孔钢板墙住宅承重结构的钢材选用应符合下列规定十1钢材牌号宜采用Q235钢或Q355钢，且质量等级不应低于B级。Q235和Q355钢材质量应分别符合现行国家标准碳素结构钢GB/T7(X)和低合金高强度结构钢GBfrA591的有关规定：2对考虑屈曲后强度的钢材，宜采用Q215GJ钢和Q355GJ钢，钢材质量应符合现行国家标准建筑结构用钢板GB“19879的有关规定；3当建筑结构需要采用满是附大气腐蚀性能的热轧和冷轧的钢板.钢带和型钢的耐候结构钢时，钢材质量应符合耐候结构钢现行国家标准耐候结构钢GB“4171的有关规定；4用于承重结构的钢材、应具有屈服强度、抗拉强度、伸长率以及碳、硫、磷等含量的合格保证，对于采用焊接连接的钢材、尚应具有碳含量的合格保证；5Q235和Q356级钢材的屈服强度实测值与抗拉强度实测值的比值不应大于O.,伸长率不应小于20%,并应有良好的焊按性和合格的冲击韧性5.3.2 标准连接件支撵杆螺杆宜采用强度等级为Q235或Q355级的钢材，其质量等级不宜低于B级。5.3.3 3.3开孔钢板墙的焊接连接材料应符合下列要求：1手下焊接用的焊条，应符合现行国家标准非合金钢及细晶粒钢焊条GB/T5U7的规定，选择的焊条型号应与主体金属力学性能相适应；2自动焊接或半自动焊接用的焊丝，应符合现行国家标推熔化焊用钢丝GB/T14957.熔化极气体保护电弧焊用非合金钢及细品粒钢实心焊丝GB/T8110.非合金钢及细品粒钢药芯焊丝GB/T10015,热强钢钢药芯焊丝GB/T17493的规定：3理弧焊用焊丝和焊剂应符合现行国家标准埋弧焊用非合金钢及细晶粒钢实心焊丝、药芯焊丝和焊丝一焊剂组合分类要求GB"5293,埋弧焊用热强钢实心焊丝，药芯焊丝和焊华一焊剂组合分类要求GB/T12470的规定；4采用电阻焊接时，应当符合现行断家和行业标准电阻焊电阻焊设备机械和电气要求GB/T8366,电阻凸焊用的凸点1JB/T10258,焊接及相关工艺方法代号）GBT5185,焊缝符号表示法GB"324的规定。5. 3.4开孔钢板塔结构紧固件材料应符合下列要求；1 开孔钢板墙结构连接用1.G级与18级普通螺栓（C级螺栓）及5,6级与8.8级普通螺栓（A级或B级螺栓）的质量应符合现行国家标准紧固件机械性能螺栓、螺钉和螺柱GB"3098.1和紧固件公差螺栓，螺钉螺柱和螺GB/T3103.1的规定，C级螺栓与A级、B级螺栓的规格和尺寸应分别符合现行国家标准六角头螺栓C级GB/T5780,j六角头螺栓）GBT5782的规定：2圆柱头焊雄）钉连接件的质量应符合现行国家标准电弧螺柱焊用圆柱头焊钉GB/T10433的规定；3大六角高强度螺栓的质量应符合现行国家标准钢结构用高强度天太角头螺栓GB/T1228、钢结构用高强度大六角螺母GBf1229.钢结构用高强度垫圈GB/T】230.（钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件）GBT1231的规定、扭剪型高强度螺栓的质量应符合现行国家标准钢结构用担剪型高强度螺栓连接副GB/T.3632的规定，1.1.5 开孔钢板墙宜优先采用自密实混凝土.自密实混凝上的配合比设计，施工，质量检验和验收应符合现行行业标准自密实混凝土应用技术规程JGJ/T283的规定。当采用普通混凝土时应采用可靠措施确保混凝上振捣密实。1.1.6 开孔钢板墙采用的混凝土强度等级不应低于C30+当采用C80及以上混凝土时，应有相关试验研究依据或工程应用经验，5.3.7开孔钢板蜡构件中混凝土最大骨料啦径不宜大于25mn.对浇筑难度较大或复杂节点部位，宜采用骨料更小.流动性更强的混凝土。1.1.8 开孔钢板墙结构中钢筋选用应行合现行国家标准混凝土结构通用规范GB55008的规定。1.1.9 钢材、连接件、紧固件的设计指标应按现行国家标准钢结构设计标准GB5(X)17相关规是采用：混凝土及钢筋的设计指标应按现行国家标准混凝土结构设计规范GB50010相关规定采用。5.4 结构分析与设计原则5.4.1 开孔钢板墙结构应按承载能力极限状态和正常使用极限状态进行设计，按承载能力极限状态设计时，应考虑荷载效应的基本组合，必要时尚应考虑荷载效应的偶然组合，按正常使用极限状态设计时，应考退荷载效应的标准组合。5.4.2 开孔铜板墙结构的安全等级、可靠指标和设让工作年限应符合现行国家标准工程结构通用规范GB55001的规定，结构设计安全等级不应低于二级，设计工作年限不应少于50年。5.4.3 开孔钢板墙结构构件、连接节点的承载力应按下列公式验算：sRYgp(5.4.3)式中：S承载能力极限状态下作用组合的效应设计值：R结构构件、连接节点的承载力设计值：Ya承我力抗震调整系数，其值应按表5.4.3采用。建筑抗震设计规范GB5001K高层民用建筑钢结构技术规程JGJ99的有关规定。5.5 结构体系5.5.1 开孔钢板墙住宅结构体系可采用框架-剪力墙结构、剪力墙结构。5.5.2 5.2开孔钢板墙结构房屋的最大适用高度应符合表5.5.2的规定，平面和竖向不规则的结构适用高度宜适度降低。表5.5.2开孔钢板墙结构房屋的最大适用高度（m）结构体系抗殴设防烈度6度7度框架-剪力墙结构钢框架-开孔刷板墙、钢与混陡上框架-开孔铜板项140130剪力墙结构开孔钢板墙150130注：1房屋高度指室外地面至主要屋面板板顶的高度，不包括突出屋面的水箱。电柳间，构架等部分度，对带阁楼的坡屋顶应算至坡面1/2处；2位于N类场地或平面和烧同均不规则的结构,表中房屋使用的最大高度应适当降低：3房屋高度超过表中规定的数值时，结构设计应有可靠依据，并采取有效的加强指施。5.5.3 开孔钢板墙结构适用的高宽比不宜大于表5.5.3的规定。«5.5.3开孔铜板墙结构适用的量大高宽比烈度6度，7度最大育宽比6.3注计算高宽化的高度从室外地面跳起：2当聘形建筑底部有大底盘时，什算高宽比的高度从大服盘顶部算起5.5.4 开孔钢板墙结构应根据抗震设防分类、设防烈度、结构类型和房屋高度采用不同的抗震等级.抗震等级应符合表5.5.4的规定，并应符合相应的计算和构造措施要求。表5.5.4开孔钢板墙结构房屋的抗震等皴结构类型设防烈度6度7度。框架剪力墙结构房屋高度(In)B0>60W242560>60钢框架四三四钢管混凝土框架四主四二开孔钢板组合剪力墙三二剪力墙结构房屋高度(m)80>802425-8o>80开孔钢板组合剪力墙四四二5.5.5 开孔钢板墙结构住宅不宜设置防震缝。当需要设置伸缩缝和沉降缝时，其宽度应符合现行国家标准建筑抗震设计规范GB50011中防凝缝的要求。5.5.6 开孔钢板墙底部加强部位的范围应符合现行国家标准建筑抗震设计规范GB50011的相关要求。5.5.7 当开孔钢板墙结构用于高层住宅建筑时宜设置地下室，设置地下室时应满足以下规定：1设置单层地下室时，钢框架柱宜延伸至地下一层，且宜采用钢骨混凝土柱：2地下室为多层且嵌固端为地下室顶板时.钢框架柱应至少延伸至地下一层，且宜采用钢骨混凝土柱，以下部位可采用钢筋混凝土柱；3开孔钢板墙宜延伸至基础。5.6 结构构件设计5.6.1 6.1升孔钢板墙的墙肢厚度，底部加强部位的墙肢厚度，一，二级不应小于20Omm且不宜小于层高或无支长度的1/16.三、四级不应小于15Omm且不宜小于层高或无支长度的1/20。其它部位墙肢，一、二级不应小于150mm且不宜小于层高或无支长度的1/20,三、四级不应小于14Omm且不宜小于层高或无支长度的1/25。5.6.2 字型开孔钢板墙的墙肢截面高度与厚度之比应大于4,1.型、T型和Z型开孔钢板墙的短边墙肢外伸长度不宜小于墙肢厚度的2倍。5.6.3 采用开孔钢板培结构时，框架梁可采用H型钢梁或H型钢-混凝土组合梁。5.6.4 6.4开孔钢板墙的墙体厚度与墙体钢板厚度的比值宜符合下式规定：25<1.t<100(5.6.3)式中：IW开孔钢板墙墙体的厚度：t开孔钢板墙单侧钢板的厚度。5.6.5 多层住宅开孔钢板墙的钢板厚度不应小于5mm,不宜小于6mm;高层住宅开孔钢板墙的钢板厚度不应小于6mm,不宜小于8mm。5.6.6 开孔钢板墙的标准连接件及栓钉间距与钢板厚度的比值应符合下式规定：s1.<40Ek(5.6.7)式中：S开孔钢板墙连接标准件及栓钉的净距(mm);Ek-钢号修正系数.取235F,.f,为钢材的屈服强度(Nmm2)5.6.7 栓钉连接件的直径不宜小于钢板厚度的1.5倍，栓钉的长度不宜小于栓钉直径的8倍。图4栓钉错位布置图5.6.8 开孔钢板墙的墙体两端宜设置暗柱或翼墙.暗柱宜采用方形或矩形钢管混凝土构件。墙体钢板与边缘构件之间宜采用焊接连接。6.7-1)6.7-2)(5.6.7-3)5.6.9 结构内力和变形分析时，开孔钢板堵的刚度可按下列公式计算：EI=EI+EIea=e,a,+e,aGA=G,A.+GA.式中：EI截面抗弯刚度(Nmm);EA截面抗压刚度(N);GA截面抗剪刚度(N);EJ.钢板部分的截面抗弯刚度(Nm112);E.A.钢板部分的截面抗压刚度(N);G.A.钢板部分的截面抗剪刚度(N);E.I混凝土部分的截面抗弯刚度(Nmm2);E.A混凝土部分的截面抗压刚度(N);GA混凝土部分的截面抗剪刚度(N)。5.6.IO开孔钢板墙的构件在浇筑混凝土前，其外侧钢板压应力不宜大于钢板强度设计值的60%,并应满足整体稳定性要求。5.6.11开孔钢板墙与平面内连梁和楼屋面梁的连接应采用刚性连接，楼屋面梁与开孔钢板墙平面外连接时宜采用皎接连接且宜在墙内设置钢管混凝土暗柱。5. 7构件承载力计算5.1.1 考虑地震作用的开孔钢板墙构件的弯矩设计值、剪方设计值应符合现行国家标准建筑抗震设计规范GB50OiI的规定。5.1.2 开孔钢板墙轴心受压承载能力设计值按下列公式计算：N.=A.fe+A>(5.7.1)式中：N.开孔钢板墙的轴心抗压承载力设计值(N);f,钢材的屈服强度设计值(Nmm3);f混凝十的轴心抗压强度设计值(Nmm2);A.混凝土截面积(mm2);A,钢板净截面积(mm)5.7.3 压弯作用下开孔钢板墙受承载力可采用全截面塑性设计方法计算(图5.7.3),且应考虑剪力对钢板轴向强度的降低.开孔钢板墙的压弯承载力设计值应符合下列规定：0B57.3压弯荷载作用下的截面应力分布到剪力墙截面形心的距离(mm);d,一一平行于开孔钢板墙受力平面的受拉钢板合力作用点到剪力堵截面形心的距离(mm);P一考虑剪应力影响的钢板强度折减系数。V。开孔钢板墙的受剪承载力设计值，按本标准第6.7.4条计算(N).5.7.4 开孔钢板墙抗剪承载力设计值应按下列公式计算：VV(5.7.5-1)V4=0.6f,A(5.7.5-2)式中：V开孔钢板墙的剪力设计值(N);V一一开孔钢板墙的受剪承载力设计值(N);A平行于翦力培受力平面的钢板面积(mm)。5.7. 5开孔钢板墙在重力荷载代表值作用下的轴压比应按式(5.7.6)计算，其轴压比限值不宜超过率5.7.6的规定。*E¾X7.6)式中：n轴压比；N开孔钢板墙的轴压力设计值(N);J.混凝土的轴心抗压强度设计值(Nmm');f,钢材的屈服强度(Nmm2);A.开孔钢板墙截面的混凝卜.面积(mm?);A,开孔钢板墙的钢板总面积(mnF)。表5.7.6开孔钢板墙肢轴压比限值抗隈等级级67度)二、三级轴压地限值0.50.6注：对于一字型开孔钢板墙，轴压比R峭宜解酚1.5.7.6单个标准连接件或栓钉的拉力设计值T。按式(5.7.7)验算：T<T(5.7.7-1)T,=,tsw8,f(5.7.7-2)式中：a一标准连接件或栓钉的拉力系数，可取为0.03;开孔钢板墙单片钢板的厚度；s.标准连接件或栓钉的间距。5,7,7单个标准连接件的抗拉承载力T。应符合下列公式规定：Ta=A,o(5.7.8-1)单个栓钉的抗拄承载力T应符合下列公式规定T=min24WfhAf27(口产外式中：a.开孔钢板墙标准连接件或栓钉的截面积(mn);f.开孔钢板墙标准连接件或栓钉的屈服强度设计值(N);V,考虑标准连接件或栓钉间距S,影响的调整系数。磐3M,业=(5.7.8-3)S.<h.v=s(9h)式中：hu一开孔钢板墙栓钉的高度(mm);8一一标准连接件或栓钉的间距(mm)。5.8节点连接设计和构造5.8.1 开孔钢板墙与钢梁的连接设计应符合下列规定：1开孔制板墙与框架梁的连接节点，不应先于开孔钢板墙和钢梁破坏；2/开孔钢板墙不应先于与之相连的周边钢梁破坏。5.8.2 开孔钢板墙上、下层墙体连接的破坏不应早于墙体构件的屈服破坏。5.8.3 开孔钢板墙的拼接处至梁上翼缘表面的距离应为1.2m-1,3m或墙体净高的一半，取二者的较小值，并应采用全熔透对5.8.10 开孔钢板墙端部的钢管混凝土暗柱钢板壁外侧在埋置深度范围内应合理设置栓钉，栓钉的直径不宜小于19mm,水平和竖向间距不宜大于200mm,栓钉离侧边不宜小于50mm且不宜大100mm,暗柱每侧钢板上沿竖向应至少设置两列检钉。5.8.11 8.11开孔钢板墙在其埋入部分的顶而位置，应设置水平加劲肋，加劲肋的厚度不宜小于25mm.且加劲肋应留有混凝土浇筑孔。5.8.12 开孔钢板墙与H型钢混凝土组合梁的抗弯连接宜采用加劲肋板连接节点(图5.8.12)。节点连接承载力由加劲肋板的承载力、墙肢正面钢板的承载力和墙肢侧面钢板的承载力组成，其设计值可采用式(5.8.12)进行计算P=Pn+Py+P=2(1+A1)r,+心上，(?；3不z产、/(f1.-)/./.(5.8.12-1)-11/./：.(5.8.12-2)r=O.91415tt(5.8.12-3)式中：P一加劲肋板连接件承载力设计值(N)：P,墙肢正面钢板承载力设计值(N):P增肢侧面钢板承载力设计值(N/h加劲肋板在H型钢翼缘外高度(mm)一加劲肋板在H型钢翼缘内高度(mm);t二前力墙钢板厚度(mm);t加劲肋板厚度(mm);Ii一一梁翼缘厚度(mm);fu加劲肋板屈服强度设计值(N/mm")；fy剪力墙钢板屈服强度(Nmm2);Iw柱单腔室宽度(mm);n墙轴压比。图5.8.12墙-舞加劲助板节点I开孔钢板墙；2H型钢梁：3一加劲肋板；4触接件5,8,13H型钢梁的宽度宜与开孔钢板墙的厚度相等，加劲肋板紧贴H型钢翼缘板侧和墙体钢板焊接并应符合下列要求：1加劲肋板在墙侧的延伸长度不应小于墙体肢厚的3倍：2加劲肋板厚度不应小于H型钢翼缘厚度；3加劲肋板在H型钢翼缘外高度hi应不小于梁翼缘宽度的0.5倍，在H型钢翼缘内高度h:不应小于梁翼缘宽度的0.2倍。1.1.1 9楼藁结构设计1.1.2 开孔钢板墙结构的楼盖类型选用应满足下列规定：I/应选用整体刚度大、强度和抗震性能好的楼盖类型；2构造上应满足建筑防火要求及钢结构的抗腐蚀性能：3宜根据钢结构住宅的特点选用标准化、通用化的楼盖构件：4宜采用满足钢结构住宅节能、隔声并具备良好振动舒适度要求的组合楼盖。1.1.3 开孔钢板墙结构的楼盖应符合下列要求：1宜采用免拆模钢筋桁架楼承板或预制混凝土叠合楼板，并应与开孔钢板墙构件和钢梁进行可靠连接：2房屋高度不超过50m时，可采用装配式楼板或其他轻型樱板，并应采取有效措施保证预制楼板之间的可靠连接：楼板预埋件与开孔钢板墙和钢梁焊接连接时，应采取保证楼盖整体性的措施；3.结构转换层，平而复杂或开洞较大的楼是.作为上部结构嵌固部位的地下室楼层宜采用现浇楼板5.9.3 开孔钢板墙结构的楼盖设汁及计算应符合现行国家标推混凝土结构设计规范GB50010、建筑抗震设计规范GB50011的规定。并应满足下列要求：1楼板厚度不宜小于I1.On1.m2屋面板厚度不宜小于12OnUn,宜双层双向配筋：3普通地下室顶板厚度不宜小于160mm,作为上部结构嵌固部位的地下室顶板厚度不宜小A80mm,混凝土强度等级不宜低于C3(),应采用双层双向配筋，且每层每个方向的配筋率不宜小于0.25%。5.9.4 开孔钢板墙结构的楼盖设计应包含以下内容：1楼盖设计包括使用阶段
