DB62_T 3270-2024基坑工程可回收锚杆（索）技术标准.docx

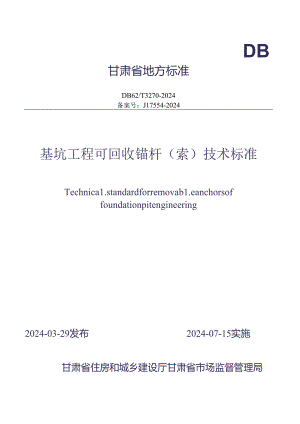

DB甘肃省地方标准DB62/T3270-2024备案号：J17554-2024基坑工程可回收锚杆（索）技术标准Technica1.standardforremovab1.eanchorsoffoundationpitengineering2024-03-29发布2024-07-15实施甘肃省住房和城乡建设厅甘肃省市场监督管理局甘肃省住房和城乡建设厅甘肃省市场监督管理局公告甘建公告（2024）120号t雒游）城乡建设厅捕省市场监f三M关于发布徽班辅始哪嫩标准等碱甘肃省地方标准的公告经甘肃省住房和城乡建设厅、甘肃省市场监督管理局共同组织专家审查，现批准发布模板支撑结构安全监测技术标准农业畜牧场所电气设计标准人民防空工程平战功能转换技术标准成品住宅全装修技术标准基坑工程可回收锚杆（索）技术标准生态型尾矿库修建技术标准等6项标准（见附件）为甘肃省地方标准。附件：甘肃省地方标准发布信息甘肃省住房和城乡建设厅甘肃省市场监督管理局2024年3月29日附件甘肃省地方标准发布信息序号标准编号标准名称主编单位实施日期1DB62/T3266-2024模板支撑结构安全监测技术标准甘肃第三建设集团有限公司2024-07-152DB62/T3267-2024农业畜牧场所电气设计标准中国市政工程西北设计研究院有限公司2024-07-153DB62/T3268-2024人民防空工程平战功能转换技术标准甘肃省国防动员办公室、甘肃上木工程科学研究院有限公司、兰州有色冶金设计研窕院有限公司2024-07-154DB62/T3269-2024成品住宅全装修技术标准甘肃省长城建设集团Itf限责任公司、甘肃天地装饰工程有限公司2024-07-155DB62/T3270-2024基坑工程可回收锚杆（索）技术标准兰州理工大学、甘肃第六建设集团股份有限公司2024-07-156DB62/T3271-2024生态型尾矿库修建技术标准兰州有色格金设计研究院有限公司、甘肃省尾矿处置行业技术中心2024-07-15根据甘肃省住房和城乡建设厅关于下达2021年甘肃省工程建设标准及标准设计编制项目计划X第二批）的通知（甘建标（2021）343号）的要求,标准编制组经广泛调查研究,认真总结实践经验，参考有关国家标准和行业规范，并在广泛征求意见的基础上，制定本标准。本标准共分9章和4个附录，主要技术内容包括：总则、术语和符号、基本规定、构造、设计、施工、回收、试验、质量检验与验收等。本标准由甘肃省工程建设标准管理办公室负责管理，由兰州理工大学负而具体技术内容的解释。执行过程中如有意见和建议，请寄送兰州理工大学基坑工程可回收锚杆（索）技术标准编制组（地址：1.1.肃省兰州市七里河区兰工坪路287号，邮编：730050）0主编单位：兰州理工大学甘肃第六建设集团股份有限公司参编单位：甘肃中建市政勘察设计研究院有限公司中国建筑第八工程局有限公司中建西南勘察设计研究院有限公司甘肃安航建筑工程检测有限公司甘肃建筑职业技术学院甘肃省城乡规划设计研究院有限公司甘市土木工程科学研究院有限公司甘肃建投地基基础工程有限责任公司兰州有色冶金设计研究院有限公司重庆大学青海大学主要起草人：叶帅华陶晖梁守严栾蔚杨国江龙照崔新壮健木八、礼杜晓张吾渝戴宏王晶黄瑞英杨冬黄瑞樊云龙段操张建华王旭东曹程明朱志男蔡明喜陈志学郭志元杨东袁博时轶磊王志泉薛涛主要审查人：滕文川高玉广郭文礼李京榜房光文叶炜钠张小宇黄安平张俊吴映坤黄义冠马安刚张森安周岩杜翔王大军1 总则12 术语和符号22.1 术语22.2 符号43 基本规定64 构造84.1 可回收锚杆构造84.2 可回收锚索构造125设计151.1 一般规定151.2 构造设计161.3 承载力计算186 施工226.1 一般规定226.2 杆体制作及安放236.3 锚杆（索）成孔与注浆246.4 张拉及锁定287 回收317.1 一般规定317.2 筋体回收317.3 回收失败的补救处理337.4 杆体再利用与锚孔处理348 试验358.1 一般规定3582试验装置和操作要求3583基本蛛368.4 验收试验388.5 回收硼佥409质量检验与验收439.1 一般规定439.2 质量检验439.3 验收45附录A可回收锚杆（索）特性及适用条件47附录B锚固体与岩土体间极限黏结强度及岩土体极限端阻强度标准值48附录C锚杆（索）施工记录表50附录D锚杆（索）回收记录表52本标准用词说明53引用标准目录54附：条文说明55Contents1 Genera1.Provisions12 TermsandSymbo1.s22.1 Terms22.2 Symbo1.s43 BasicRequirements64 Structure84.1 StructureofRemovab1.eAnchorBo1.t84.2 StructureofRemovab1.eAnchorCab1.e125 Design155.1 Genera1.Requirements155.2 TectonicDesign165.3 Ca1.cu1.ationOfBearingCapacity186 Construction226.1 Genera1.Requirements226.2 TendonMakingandP1.acing236.3 Dri1.1.ingandGrouting246.4 Tensionand1.ocking287 Recovery317.1 Genera1.Requirements317.2 Recovery317.3 RemediacionofRecoveryFai1.ures337.4 RodReuseandAnchorHo1.eTreatment348 Test358.1 Genera1.Requirements358.2 TestDeviceand(OperationRequirements358.3 BasicTest368.4 AccepianceTest388.5 RccoveryTcst409 Qua1.ityInspectionandAcceptance439.1 Genera1.Requirements439.2 QuidityInspection439.3 Acceptence45AppendixACharacteristicsandApp1.icationofDifferentTypesofRemovab1.eAnchor47AppendixBStandardVa1.uesOfU1.timatcBondStrcngthBetweenAnchorandSoi1.andU1.timateEndResistanceStrengthofSoi1.48Appendix C ecordFormofAnchorConstruction50Appendix D RecordFonnofAnchorRecovery52Exp1.anationofWordinginThisCode531.istofQuotedStandards54AdditionExp1.antionofProvisions551.0.1为贯彻执行国家的技术经济政策，做到安全适用、保护环境、节约资源、经济合理和技术先进，结合甘肃省实际情况，制定本标准。1.0.2本标准适用于甘肃省建筑与市政工程中建筑基坑工程中可回收锚杆（索）的设计、施工、回收、质量检验与验收。1.0.3可回收锚杆（索）应综合考虑工程和水文地质条件、周边环境条件、地下结构对基坑的要求和使用期限、回收要求和条件等因素，并结合地区经验，因地制宜、合理选型、优化设计、精心施工、严格监控。1.0.4可回收锚杆（索）的设计、施工、回收、质量检验与验收除应符合本标准的规定外，尚应符合国家和甘肃省现行有关标准的规定。2术语和符号2.1 术语2.1.1 可回收锚杆（索）removab1.eanchor锚杆（索）使用功能完成后，通过预设在杆体（钢绞线）上的特定装置进行解锁，拆卸且回收其筋体的锚杆（索）。2.1.2 压力型锚杆（索）pressuredanchor将张拉力直接传递到锚杆（索）锚固段末端，且锚固段注浆体处于受压状态的锚杆（索）。2.1.3 压力分散型锚杆（索）pressure-dispersiveanchor在同锚孔内，由两个或两个以上独立的压力型单元锚杆（索）组成的组合锚固体系。2.1.4 等直径锚杆（索）CqUa1.diametCranChOr锚固段全长直径相同的锚杆（索）。2.1.5 扩体锚杆（索）expanded-diameteranchor通过在锚孔底部采用机械、高压喷射扩孔并由水泥浆体或水泥土体填充、或囊袋注浆对岩土体挤压后形成大直径锚固体的锚杆（索）。2.1.6 高压喷射注浆锚杆（索）Undeirearnedanchorbyjetgrou-Hng采用高压流体在锚孔长度范围内按设计长度对土体进行喷射切割扩孔并灌注水泥浆，形成直径较大的圆柱状注浆体的锚杆（索），或简称高压旋喷锚杆（索）。2.1.7 筋体自由段freetendon1.ength位于锚头与承压件之间、与周边注浆体不粘结的锚筋部分。2.1.8 承压件compressione1.ement位于压力型锚杆的杆体底端，将筋体所受拉力转换为作用在锚固体上压力的部件，主要有承压板、承载体及解锁锚具等形式。2.1.9解锁锚具deb1.ockingdevice位于可回收锚杆（索）杆体底端、可使锚筋与锚固体、承载体脱离的部件。解锁锚具与锚筋解除物理力学关联的行为，简称解锁。2.1.10 机械锁型可回收锚杆（索）end-1.ockedtyperemovab1.eanchor锚杆（索）使用功能完成后，采用机械方式进行解锁实现筋体拆除与回收的锚杆（索2.1.11 熔解型可回收锚杆（索）-hot-me1.tremovab1.eanchor锚杆（索）使用功能完成后，采用通电热熔方式解锁实现筋体拆除与回收的锚杆（索）。2.1.12 锚筋回转型可回收锚杆（索）U-typeremovab1.eanchor锚杆（索）使用功能完成后，采用筋体自回转方式实现筋体拆除与回收的锚杆（索2.1.13 成孔注浆法dri1.1.ingandgroutingmethod采用钻机先成孔、后放置杆体、最后灌注水泥浆或水泥砂浆的锚杆施工工艺。2.1.14 旋喷植入法jetgroutingmethod采用高压流体喷射切割地层注浆并将杆体植入注浆体的施工工艺，根据杆体插入与注架体形成的工序又分为旋喷同步植入法和旋喷后植法。2.1.15 旋喷后注浆法jc1.groutingwithpostgroutingmethod采用高压流体喷射切割地层成孔注浆并将杆体植入，然后再通过特定构造或装置进行后注浆补强的锚杆（索）施工工艺。2.1.16 解锁锚具效率系数anchorageefficiencyfactorofdeb1.ockingdevice锚筋与解锁锚具组装件静载试验时的实际拉断力与锚筋的理论拉断力之比值。2.1.17 锚杆（索）可回收期限removab1.ete1111ofanchor可回收锚杆（索）自施工至可有效完成回收工作的最大时间跨度。2.1.18 I5I收试验recoverytest在工程锚杆（索）正式施工前进行的现场锚杆（索）解锁回收可靠性试验。2.2 符号2.2.1 抗力和材料性能参数E.筋体弹性模量；fk一一锚固体（边长为70.7三的立方体）28d抗压强度标准值;f筋体极限抗拉强度设计值；fy筋体抗拉强度设计值；qp扩体锚固段土体极限端阻标准值；9.k锚固体与岩土体的极限粘结强度标准值；9k一一扩体锚固段与岩土体的极限黏结强度标准值；Rk锚杆（索）极限抗拔承载力标准值。2.2.2 作用与作用效应N锚杆（索）轴向拉力设计值；Nk锚杆（索）轴向拉力标准值。2.2.3 几何参数An一锚固体受压净面积：A81工作筋体的有效截面积；D扩体锚杆（索）扩体锚固段直径；d等直径锚杆（索）锚固段直径或扩体锚杆（索）原孔锚固段直径；1.锚固段长度：1.扩体锚固段长度；1.原孔锚固段长度：1.一一锚杆（索）自由段长度；1.一一筋体自由段长度。2.2.4 计算系数及其他K锚杆（索）抗拔安全系数；kg锚杆（索）轴向抗拉刚度系数：n单元锚杆（索）数量；P一一扩体段锚固体前端阻力发挥系数：B一单元锚杆（索）极限抗拔承载力折减系数：Y一一作用基本组合的综合分项系数；Yo一基坑支护结构重要性系数；筋体强度折减系数：n一一锚固体局部抗压强度综合系数。3基本规定3.0.1可回收锚杆（索）设计和施工前的主要工作应包括下列内容：1收集勘察资料中与锚杆（索）设计相关的工程地质和水文地质资料，以及岩土体的物理力学参数；2查明场地周边既有建筑物及基础、地下构筑物、地下管线、周边道路、临近河道等分布情况、使用状况和应用条件，明确可回收锚杆（索）针对基坑周边既有建筑物、地下构筑物地基基础形式与变形的避让和控制，以及地下管线、道路、邻近河道等影响与变化要求，提出可回收锚杆（索）其适宜性的要求；3查明锚杆（索）借用相邻场地的条件：4调查场地周边土地规划和使用功能；5调杳锚固岩土层对施工方法的适用性，收集当地类似工程经验：6锚杆（索）穿越建设场地红地时，需记得红线外场地取得属地单位同意。3.0.2基坑工程采用可回收锚杆（索）时，其计算分析应符合下列规定：1基坑安全等级、支护结构重要性系数、设计使用年限、支护结构设计计算、稳定性验算、地下水控制及周边环境控制等要求，应按现行行业标准建筑基坑支护技术规程JGJ120的有关规定执行；2支护结构计算分析和稳定性验算应包括分层开挖、分层施工锚杆及施加预应力、分层换撑和逐层拆锚等全过程工况；3锚杆（索）锚固段不应设置在淤泥、泥炭土或未经处理的松散填土中。3.0.3可回收锚杆（索）应根据承教力要求、场地地质条件和周边环境条件，选择合适的锚杆类型、解锁装置、施工工艺和回收工艺。3.0.4可回收锚杆（索）施工前应进行基本试验和回收试验，高压喷射注浆锚杆（索）以及锚固段位于软弱土层时，尚应进行蠕变试验。3.0.5可回收锚杆（索）解锁装置进场前应提供筋体与解锁锚具组装件的锚固性能试验报告或现场试验，解锁装置锚固性能应满足设计文件的要求。施工前应对锚杆（索）主要材料进行质量检验，检验合格后方可使用。3.0.6锚杆（索）施工中应保护好解锁装置和筋体外隔离套管。在基坑土方开挖、支护及使用过程中，应保持锚杆（索）锚头和外露筋体完好。3.0.7基坑开挖、锚杆（索）施工和回收工况应与设计工况一致，应遵循分区分层开挖、施工锚杆（索）的原则，且应在锚杆（索）验收合格后方可开挖下一层土方：锚杆（索）回收应在换撑传力完成后进行。3.0.8可回收锚杆（索）在施工及回收过程中应实施基坑工程监测，在使用过程中，应同时对锚杆（索）应力进行检测。基坑工程监测应符合现行行业标准建筑基坑支护技术规程JGJ120的规定。3.0.9为规范可回收锚杆（索）的施工，应对每根锚杆（索）施工和回收进行质量检验和验收，并应做好记录。1.1.1 可回收锚杆构造4.1.1 可回收锚杆宜采用压力型锚杆或压力分散型锚杆（04.I.Do压力型（b）压力分散型IT西头：211i:3支护结构:4筋体：56镯S1.体：7承压板；8一解锁锚具；1.一推杆自由段长度：1.一筋体自由段长度：I-锚杆锚固段长度：1.、1.-单元锚杆筋体白由段氏度；1.ai、1.一单元锚杆锚固段长度图4.1.I压力（分散）型锚杆原理示意图4.1.2 可回收锚杆可采用等直径锚杆或扩体锚杆（图4.1.2）。等直径锚杆施工可采用成孔注浆工艺、悬压喷射注浆工艺、自钻螺丝钉工艺，扩体锚杆扩孔施工可采用机械扩体工艺、高压喷射扩体工艺、囊袋注浆犷体工艺等或多种组合工艺。锚固体材料可采用水泥浆、水泥土。1一原孔锚固段：2TH本锚固段：d-原孔锚固段直径：1）一扩体锚固段直径:1.TiS杆自由段长度：1.a-锚杆锚固段长度：1.aS一原孔锚固段长度：1.ak一扩体锚固段长度11.1.2可回收锚杆构造示意图4.1.3 可回收锚杆解锁装置可采用机械锁型、熔解型或锚筋回转型，应符合可回收锚杆应用技术规程T/CECS999中的有关规定。4.1.4 机械锁型解锁装置可分为辅索拉拔解锁型、顶进解锁型、旋转解锁型、顶进旋转解锁型或其他机械锁型，并应符合下列规定：1筋体与解锁锚具应采用机械方式连接，筋体可通过拉拔辅索、顶进、旋转等单一或复合行为与解锁锚具分离；2解锁装置的保护罩应具有足够的强度和刚度，确保顶进过程中可保护解锁装置：3解锁锚具和承压板应匹配且可靠连接；4解锁装置应确保密封性，且应不受顶进过程及注浆的影响。4.1.5 可回收锚杆选型应根据岩十.层性状、锚杆抗拔承载力、锚杆的设计计算长度、筋体回收条件、锚杆可回收期限等综合确定，可按本标准附录A执行，并应符合下列规定：1锚杆承载力高时，宜采用压力分散型锚杆或扩体锚杆；2锚固段位于软弱土层时，宜采用高压喷射注浆锚固体，并宜选择压力分散型、囊袋注浆或后注浆工艺：3解锁装置宜和施工工艺相配套，在使用阶段应具有足够的锚固力，在回收阶段应方便解锁回收。4.1.6可回收钢筋锚杆构造示意图（图4.1.6）,同时应符合下列要求：1承载体衣面和脱离仓内壁之间通过密封胶无缝固定连接，且脱离仓的截面形状为圆环形，材质为金属材质，也可为复合材料或者木质材料或者陶瓷材料；2锥形螺旋箍筋套在塑料套管上，并固定在承压板上；3钢筋端部设有外螺纹，且哈弗套筒内设有与钢筋端部外螺纹适配的内螺纹。ITq筋；2瓢料套管；3那料套管连接套：4一承载体；A哈弗套筒G-定位锦7一脱离仓；Tj雌祐；I版板；IT顾旋瞬图4.1.6可回收钢筋锚杆构造示意图4.1.7手动式可回收钢筋锚杆构造示意图（图4.1.7）,同时应符合下列要求：1钢筋为带肋钢筋，亢径为18mm36mm:锚固力加强螺旋筋为带肋钢筋，直径为5mm6mm;2塑料套管为PVC管或波纹管，塑料套管连接套与承载体是一个整体，哈弗套筒整体为圆筒形且带螺纹，哈弗套筒与钢筋咬合连接，钢筋咬合的位置有与哈弗套筒螺纹对应的螺纹：3密封圈位于承载体上，材质为橡胶圈，脱离仓的截面形状为圆环形。If筋；2塑料套管；3塑料套管连接套：4一承载体：I哈弗套筒;6-密封圈；7脱离仓：8-定位螺母：9-防脱铁片：H髓1力加强螺旋筋；11T三力加强槽图4.1.7手动式可回收钢筋锚杆构造示意图4.1.8手动机械式可回收锚杆构造示意图（图4.1.8）,同时应符合下列要求：1钢筋杆体为带肋钢筋，适用直径22Dm-35皿，且钢筋杆体的外部宽度小于塑料套管的内部宽度：2 握裹力加强筋采用直径5mm光圆钢筋，且握裹力加强筋之间关于承载体的竖直中心线对称分布：3 锁具纵向定位得材质为铝，旦锁具纵向定位器贯穿于承载体的上方边缘。A12、*/1一的筋杆体：2塑料套管：3塑料套管连接口：4一承载体：5圆推形榻具：6一握央力加强筋：7-镣具球向定位器：8一橡胶密封剧:9一锁具脱离R套：】0一镣具脱禹镣：11一弹簧片：12一锁具双向定位器图4.1.8手动机械式可回收锚杆构造示意图4.2可回收锚索构造4.2.1 可回收锚索根据其受力方式可分为，拉力型和压力型。压力型可回收锚索宜采用压力分散型锚索和挤压锚式可回收预应力锚索。4.2.2 压力分散型锚索构造示意图（图4.2.2）,同时应符合下列要求：1由锚头、无黏结预应力钢绞线、承载体和锚固段注浆体四部分组成；2当锚索受拉时，锚索的拉力通过无黏结预应力钢绞线传至不同位置的承载体上，每个承载体上钢绞线承受锚索拉力的1/n（n为锚索承载体个数）。1一承Jk板：2型锚；3-无黏结钢绞线：1T城体；5-锚索孔：1雕具：7锚地图4.2.2压力分散型锚索构造示意图4.2.3 挤压锚式可回收锚索构造示意图(图42.3（八）)和(图4.2.3(b),两种挤压锚式可回收预应力锚索不同在于其构造不同。图4.2.3（八）中锥套(10)的后半部分是中空的,目的是套住钢绞线(1)末端中间的钢丝；前半部分是实心的、带有尖锥，能够使其顺利通过脱锥夹(12),且使脱锥夹(12)夹住锥套(10)。图4.2.3(b)中丝锥套(9)的材质为高强丝杆，其外径为8mm12mm,内经为5.3mm5.4mm,内孔深为4cm6cm,长度为8cm12cm,角度为2度3度，洛氏硬度为38HRC5OHRC,丝锥套中空部分的薄壁用激光切割成均匀3翦，每瓣底部中间开收缩孔。同时应符合下列要求：(b)第二代挤乐锚式可回收锚索IT敷线：U料管：3塑料管接口:4搬母：5-承蝴：-bW:7挤压锚：8T齐压丝套：9一丝锥套；HS位罂：11一六角螺母：12一上保护套；13测力环；M测力环数据线（八）第代挤压锚式可回收锚索ITI蛟线：2-塑料管：A型料管接口：4T曝母；5-懦板：6-下懒嗜：7挤压锚：8挤压丝套：9纵向限位器;1.ift套：U一上保护套：12-脱锥夹；13T单赞：14省盖；15-测力环：6-测力环如幽图4.2.3挤压锚式可网收锚索构造示意图1锥套套在钢绞线末端的中间钢丝上，挤压丝套可采用高强材质的弹簧丝，锥套带角度；2钢绞线的表面须经过防腐处理；3保护套是螺纹咬合连接，且塑料管和塑料管接口是螺纹咬合连接，整个装置须喷涂防锈漆；4该构造内部安装锚索的测力环。4.2.4可回收锚索也可采用手动式可回收锚索，手动式可回收锚索构造示意图（图4.2.4）,同时应符合下列要求：1钢绞线直径为15.2廊或17.8耐，所述锚固力加强螺旋筋为带肋钢筋，直径为5mm6mm;2塑料套管为PVC管或波纹管，密封圈为橡胶圈；3哈弗锁套由两半带螺纹的锥形体组成，哈弗锁套与钢绞线咬合连接；4哈弗定位器为两半锥形体，其锥度大于哈弗锁套的锥度，不带螺纹：5脱离仓的截面形状为圆环，与承压体通过密封圈连接。IT敝线：2-第料套管：3T1料套管连接套：4一承我体：5弗然套：哈弗定位器:7密封网；8一解锁螺检：9一解锁螺母：10一脱离仓：I1.一解锁机构缓冲仓；12一定位螺母：13锚固力加强螺旋舫：M一握襄力加强槽图，1.2.4手动式可回收储索构造示意图5设计5.1 一般规定5.1.1 可回收锚杆（索）设计应包括下列内容：1基坑支护结构的安全等级、基坑支护设计使用年限、锚杆（索）可回收期限；2锚杆（索）类型、材料要求：3锚杆（索）布置、锚杆（索）尺寸、单元锚杆（索）数量和长度、锚杆（索）抗拔承载力、张拉及锁定值、构造等；4解锁锚具极限抗拉承载力和解锁锚具抗拆力的要求，以及回收性能等要求；5施工开挖工况、回收条件和换撑要求；6锚杆（索）施工工艺、回收工艺及残留物等要求；7锚杆（索）试验、监测、回收、检测、质量验收等要求。5.1.2 锚杆（索）极限抗拔承载力确定应符合卜列规定：1安全等级为一级的基坑工程，采用新的锚具、筋体、解锁装置和施工工艺的基坑工程，首次应用于某类地层时或锚杆（索）承载力超出当地经验的基坑工程，应通过锚杆（索）极限抗拔承载力试验确定：2安全等级为二级、三级的基坑工程且有当地经验的，可按本标准第5.3节估算锚杆（索）极限抗拔承载力标准值，并应通过抗拔承载力验证性试验验证；3高压喷射注浆锚杆（索）或锚固段位于软土地层时，尚应结合蠕变试验结果确定承载力。5.1.3 锚杆（索）轴向抗拉刚度系数宜根据锚杆（索）基本试验确定，当无试验资料时，锚杆（索）轴向抗拉刚度系数可按下式估算：品=£%（5.1.3）11tM.i式中：kr锚杆（索）轴向抗拉刚度系数（MNm）;A1一一各单元锚杆（索）工作筋体的有效截面积（in，）；E筋体弹性模量（MPa）;1.g,各单元锚杆（索）筋体自由段长度（m）;n一一单元锚杆（索）数量。5.1.4 锚杆（索）初始预加力值宜为锚杆（索）轴向拉力标准值的0.8倍1.0倍。5.1.5 可回收锚杆（索）回收前的换撑应符合下列规定：1应遵循先换撑、后回收的原则，从下到上逐层换撑及拆锚；2支护结构和地下结构之间的换撑措施应具有足够的传力强度及刚度，并应满足外墙施工及拆锚的要求：3地下结构施工后浇带、坡道或局部开口区域、错层较大等结构不连续位置应设置传力构件；4应利用地下结构设置换撑措施，实现支护结构内力有序的调整、转移和再分配后，方可回收相应区域的锚杆（索）。5.2构造设计5.2.1可回收锚杆选型应根据岩土层地质、锚杆抗拔承载力、锚杆的设计长度、锚筋回收条件、基坑工程设计使用年限等综合确定，并应符合下列要求：1承载力高的锚杆宜采用压力分散型锚杆或扩体型锚杆；2锚固段位于软弱土层时，宜采用高压旋喷锚杆，并选择压力分散型、囊袋型或后注浆加强的工艺：3解锁装置宜和施工工艺配套，在使用阶段应具有足够的锚固力，在回收阶段应方便解锁回收。5.2.2可回收锚杆（索）布置应符合下列规定：1锚杆（索）布置的竖向间距应根据地下结构层数和层高、锚杆（索）类型及回收等因素综合确定，竖向排距不宜小于2.5m,锚杆（索）水平间距不宜小于1.5m或锚杆（索）直径的3.O倍：扩体锚杆（索）水平间距和竖向间距应适当加大。当锚杆（索）间距小于1.5m时,应错开相邻锚杆（索）的倾角或错开相邻锚杆（索）的锚固段位置；2锚头竖向避让换撑结构位置不宜小于O.5m;3锚杆（索）锚固段的覆土层厚度不宜小于4.5m,采用扩体锚杆（索）时，覆土层厚度不宜小于6.0m;4锚杆（索）倾角宜为15。30。；5锚杆（索）锚固段与相邻基础或地下管线、设施之间的净距离应大于3m;6扩体锚杆（索）的原孔段长度与扩体段直径之比不应小于11。5.2.3锚杆（索）自由段长度不宜小于6m,且超过潜在滑裂面的长度不应小于2m,位于软土层或扩体锚杆时，自由段长度应适当加长：扩体锚杆（索）扩体锚固段前端至软弱土层的距离不宜小于4m0潜在滑裂面位置应根据支护结构整体稳定性验算或岩土层结构而确定，初步设计时，可按现行行业标准建筑基坑支护技术规程JGJ120的有关规定计算确定。5.2.4 锚固段长度在岩石中宜为3m8m,在土层中宜为61116m;压力分散型单元锚杆（索）锚固段长度在岩石中宜为2m4m,在土层中宜为3m8m;扩体锚固段长度宜为1.5m5.0m。5.2.5 基坑侧壁与地卜.结构外墙之间预留净空间应满足锚杆（索）拆除所需的作业空间：基坑深度不超过12m时，预留净空间不宜小于1.2m：基坑深度超过12m时，预留净空间不宜小于1.1.1 0采用免千斤顶拆筋工艺时可适当减少。5.2.6 冠梁和腰梁应符合下列规定：1冠梁和腰梁宜采用混凝土梁，腰梁采用型钢组合梁时，腰梁与支护桩间孔隙应采用细石混凝土填实：2混凝土梁的正截面、斜截面承载力，应符合现行国家标准混凝土结构设计规范GB5（X）10的有关规定；截面宜采用斜面与锚杆（索）轴线垂直的梯形，混凝土强度等级不应低于C25,截面的上边水平尺寸不宜小于250mm:3型钢组合梁的抗弯、抗剪、局部抗压承载力和刚度应符合现行国家标准钢结构设计标准GB50017的有关规定：可采用双槽钢或双工字钢，槽钢之间或工字钢之间应采用缀板焊接为整体构件，焊缝连接应采用贴角焊，双槽钢或双工字钢之间的净间距应满足锚杆杆体平直穿过的要求：型钢组合梁应采用楔形钢垫块将型钢组合梁支设成斜面或在锚头局部焊接斜台座保证锚杆轴线和受压面垂直，且锚下位置应设置加劲板。5.2.7 锚杆（索）筋体外露腰梁、冠梁的长度应能满足台座尺寸及张拉、锁定、回收的要求，并应完整保招和保护。5.3承载力计算5.3.1 可回收锚杆（索）按承载能力极限状态设计时，锚杆（索）轴向拉力设计值应按下式计算：N=YoYrNk（5.3.1）式中：N锚杆（索）轴向拉力设计值（kN）;Yo一基坑支护结构重要性系数，安全等级为一-级、二级、三级的支护结构其系数分别不小于1.1、1.0、1.0;Y一一作用基本组合的综合分项系数，不应小于1.25;Nk一一锚杆（索）轴向拉力标准值（kN）,按本标准第5.3.2条确定。IS5.3.2 锚杆（索）轴向拉力标准值计算时应计入锚杆（索）刚度、预应力施加值，并应模拟分层开挖、分层换撑、回收等全过程工况。锚杆（索）的轴向拉力标准值应按下式计算：FQVk=:（5.3.2）4C<>s式中：Nk锚杆（索）轴向拉力标准值（kN）;Fh一挡土构件计算宽度内的弹性支点水平反力（kN）;S一锚杆（索）水平间距（m）;b一一挡土结构计算宽度（m）;一锚杆（索）倾角（°）«5.3.3 可回收锚杆（索）的极限抗拔承载力应满足下式规定：RkNK,Nk（5.3.3）式中：Rk一锚杆（索）极限抗拔承我力标准值（k）,可按本标准第5.3.4条第5.3.8条估算；K一一锚杆（索）抗拔安全系数，不应小于本标准表5.3.3的规定；N1-锚杆（索）轴向拉力标准值（kN）,按本标准第5.3.2条确定。表5.3.3锚杆（索）抗拔安全系数琏坑安全等级锚杆（索）抗拔安全系数KT1.8二级1.6三级1.55.3.4 可回收锚杆（索）极限抗拔承我力标准值估算值应取下列计算值的较小值：1锚固体与岩土层间极限抗拔承载力；2筋体极限抗拉承载力；3锚固体局部受压极限承载力。5.3.5 锚固体与岩土层间极限抗拔承载力估算可按下列规定执行：1等直径锚杆（索）极限抗拔承载力标准值可按下式估算：Rk=11dqsk,j1.a,;（5.3.5-1）:d等直径锚杆（索）锚固段直径（m）;9sk,锚固体与第i土层极限黏结强度标准值（kPa）,初步估算时可按本标准附录B选用；1.a,一一锚固段在第i土层中长度5）。2扩体锚杆（索）极限抗拔承载力标准值可按下式估算：&=rd1.qkjr"以必JO3.5-2）式中：d扩体锚杆（索）原孔锚固段直径（m）;1.aS,;原孔锚固段在第i土层中的长度（m）;D扩体锚杆（索）扩体锚固段直径（m）;1.ak,i一一扩体锚固段在第i土层中的长度（m）;qa,;扩体锚固段与第i土层极限黏结强度标准值（kPa）,初步估算时可按本标准附录B选用；9sk,锚固体1J第i土层极限黏结强度标准值（kPa）,初步估算时可按本标准附录B选用：ap一一扩体段锚固体前端阻力发挥系数，宜取O.71.0;qp一一扩体段锚固体前端土体极限端阻标准值（kPa）,初步估算时可按本标准附录B的规定选用。5.3.6 筋体极限抗拉承载力可按下式计算确定：Rk='fpk（5.3.6）式中：5筋体强度折减系数，采用机械锁型锚杆（索）时，取值为解锁锚具锚固效率系数，应根据试验确定；采用锚筋回转型锚杆（索）时，（宜取0.80;A,工作筋体的有效截面积（m2）：f-筋体极限抗拉强度标准值（kPa）。5.3.7 锚固体局部受压极限承载力可按下式计算确定：Rk=nfkAn（5.3.7）式中：n锚固体局部受压强度综合系数，宜通过试验确定，可取1.04.0:fk锚固体（边长为70.7mm的立方体）28d抗压强度标准值（kPa）;A1锚固体受压净面枳（nN）,为承压板与锚固体的接触面积扣除筋体孔洞横截面积之后的面积。5.3.8 压力分散型锚杆（索）各单元宜按等承载力进行设计，抗拔承载力可取各单元锚杆抗拔力之和，宜对各锚杆（索）单元之间的应力叠加效应进行折减，折减系数宜按下列取用：凡,=BE1.（5.3.8）式中：B单元锚杆（索）极限薪加承载力折减系数（一般一个单元锚杆（索）时折减系数通常取1.0,两个单元锚杆（索）时折减系数通常取0.95,三个单元锚杆（索）时折减系数通常取0.90）;R,单元锚杆（索）极限抗拔承载力标准值（kN）。6施工6.1 一般规定6.1.1 锚杆（索）施工前应根据设计要求、地质条件、施工场地及周边环境条件等因素编制专项施工方案。超一定规模的危险性较大基坑工程中的可回收锚杆（索）专项方案应经专家验证通过后实施。6.1.2 锚杆（索）施工工艺应根据地质条件及设计要求合理确定，并应满足施工安全及周边环境保护要求。6.1.3 锚杆（索）正式施工前应进行现场工艺试验，验证锚杆（索）选型的合理性、锚杆（索）施工的可行性和可靠性以及确定施工工艺参数。6.1.4 锚杆（索）位于破碎的岩层、岩溶地层、承压含水层或动水环境时，应对锚杆（索）的施工可行性进行专项研究，并宜采取防止浆液流失的技术措施。6.1.5 当锚杆（索）穿越的地层附近存在地下管线、地下构筑物、相邻基础等障碍物时，应在探明障碍物的位置、类型和使用状况后方可进行锚杆（索）施工。6.1.6 应对锚杆杆体制作、成锚施工、张拉锁定等施工全过程进行质量控制、检查和记录。锚杆（索）施工记录应按本标准附录C的规定执行。6.1.7 锚杆（索）使用期间应对锚杆（索）及解锁装置采取可靠的保护措施，并应满足设计使用工况要求。6.1.8 可回收锚杆（索）应进行锚杆（索）自由段杆体拉力监测。可回收锚杆（索）的监测数量不应少于锚杆（索）总数的3%,且不应少于5根。6.1.9 可回收锚杆（索）的制作、安装、回收，应符合产品使用说明书。6.2 杆体制作及安放6.2.1 锚杆杆体的制作应符合下列规定：1锚杆杆体及主要构件宜在工厂完成制作，在现场组装时应符合可回收性能的相关要求；2应确保筋体与锚固体有效隔离，筋体与解锁锚具连接应牢固可靠，且不得对隔离套管造成损伤；3
