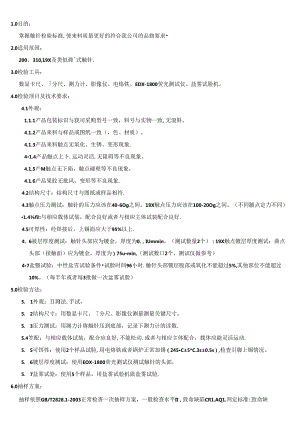

CRPG-WI-031 触点触针类检验规范.docx

1.0目的：掌握触针检验标准,使来料质量更好的符合我公司的品旗要求2.0适用范国：200、310,19X及类似弹式触针.3.0检验工具：数显卡尺、分尺、测力计、影像仪、电烙铁、EDX-1800荧光测试仪、盐雾试脸机。4.0检验项目及技术要求：4.1外观：1.1.1产品包装标识与我司采购型号一致，料号与实物一致,无混料。4.1.2产品来料与样品或图纸一致（，色、材质）。4.1.3产品来料触点无氧化、生锈、变形现象.41.4产品触点上卜.运动灵活,无阻碍等不良现象。4.1.5产M触点无下陷，触点碰壁等不良现象，4.1.6产品果胶无批风，变形等不良现象.4.2结构尺寸：结构尺寸与图纸或样品相符.4.3触点压力测试：触针的压力应该在40-6Og之间。19X触点压力应该在100-20Og之间。（不同腋点定力不同）1.4fi!:与相应载体试装，配合良好或者与相应主体试装配合良好.4.5可焊性：经焊接后，上锡面应大于95%以上.4. 6被层厚度测试：触针头部应为镀金，厚度为0.，IUmmin。（测试数量2个）：19X触点镀层厚度测试：曲点头部（接触面）应为镀金，厚度为）75umin,（测试数口2个，测试仅做参考）47盐翳试验：中性盐雪试验条件试脸时间96小时.触针头部镀层脱落或氧化不能超过5%,其他部位不能超过10%。（每半年或者每3批做一次盆雾试脸）5.0检验方法：5. 1外观：目测法,手试，5. 2结构尺寸：用数显卡尺、分尺、影像仪测量测量关键尺寸。5. 3压力测试：用测力计将触针压到底部，记录下测力计的读数.5.4笠配：与相应载体试装，配合应良好,不能松动.或者与相应主体配合，载体应能灵活运动.5. 5可饵性：使用2个样品试脸,用电烙铁或者锅炉正常加锡（245C±5*C.3s±0.5s）,检查引脚上锡情况。5. 6镀层厚度测试：使用EOX-1800荧光测试仪测试触针的头部，5. 7盐雾试验：使用5个样品，用盐雾试验机做盐雾试验.6.0抽样方案：抽样依照GB/T2828.1-2003正常检杳一次抽样方案，一般检查水平II，致命缺陷CR1.AQ1.判定标准:致命缺陷AC-ORE-IIft缺陷B-0.4轻缺陷O1.O序号检验项目块陷内容判定1外观包装标识与实物不一致，混料B材侦、颜色与样品不一致B触点头部不能灵活上下运动B触点头部乳化、生锈面积大于5%或其它部位大于105B变形,其他部位氧化、生锈面枳小于10%C2结构尺寸材料直径超出公差范围B其他规格尺寸超出公差范围，影响装配B其他规格尺寸超出公差范用，但不影响装配C3触点压力压力值不在10-6OX之间B4装配触针无法安装到孔位或者非常紧B触针安装孔位较松C5可焊性经上锡馆聘，上锡面积小于88B经上阴检验，上锡面枳80%-95%C6镀层厚度触点头部镀金厚度小于O.IumB7盐雾试验触点头部氧化或者镀层脱落超过5%或者其他部位超过15%B其他部位氧化或者镀层脱落在10-15%之间C埔制部门品质部编制人谢勤审核人秦向东
