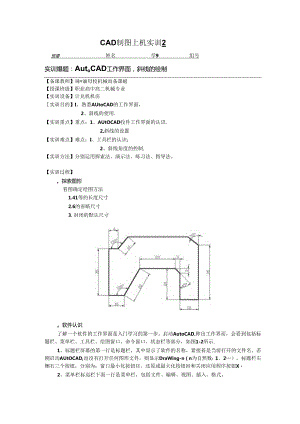

CAD制图上机实训2班谡姓名学9组号实训爆题：AutoCAD工作界面，斜线的绘制【备课教师】竦*湎母校机械而备课蛆【授课班级】职业高中高二机械专业【实训设备】计兑机机房实训目的】I、熟悉AUtoCAD的工作界面，2、斜线的使用.【实训重点】重点：1、AUtOCAD收件工作界面的认识.2,斜线的设置【实训难点】难点：I、工具栏的认识；2、斜线角度的控制.【实训方法】分别运用探索法、演示法、练习法、指导法。【实训过程】。探索图形看图确定绘图方法1.41等的长度尺寸2.6的省略尺寸3.封闭的默认尺寸。软件认识了解一个软件的工作界面是入门学习的第一步。启动AutoCAD.伸出工作界而，会看到包括标题栏、菜单栏、工具栏、绘图窗口、命令窗口、状态栏等部分，如图1-2所示.1、标题栏屏幕的第一行是标题栏，其中显示了软件的名称，紧接着是当前打开的文件名。若刚启动AUtOCAD,也没有打开任何图形文件，则显示DraWing-n（n为自然数：1、2）。标题栏右恻石三个按钮，分别为：窗口最小化按钮目、还原或最大化按钮回和关闭应用程序按钮X2、菜单栏标巡栏下面一行是菜单栏，包括文件、编辑、视图、插入、格式、工具、绘图、标注、修改、窗口、帮助等菜单组成。单击菜单栏中的某项主菜单.会引出相应的一系列子菜单.利用AutoCAD提供的菜单就可执行AutoCAD的大部分命令。3、工具栏工具栏包括了AutoCAD中的大部分命令。每一个工具栏上均有些形象化的按钮，单.击某按钮可以方便地启动AUIoCAD的对应命令。工具栏是浮动的，可以按住鼠标左键将各工具栏拖放到工作界面的任意位置.。合作探究使用各种方法进行绘制。较前指导根据图形进行指导分析。学生等制学生学习和探讨，使用新命令进行绘图。巩国练习完成以下图形的绘制【心将体会】:【自我评价】：1、本节课的内容年学会了吗？2、那晚方面还督加号？
