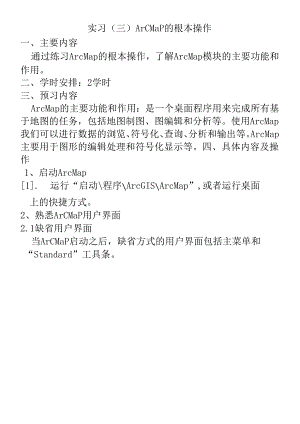

实习（三）ArCMaP的根本操作一、主要内容通过练习ArcMap的根本操作，了解ArcMap模块的主要功能和作用。二、学时安排：2学时三、预习内容ArcMap的主要功能和作用：是一个桌面程序用来完成所有基于地图的任务，包括地图制图、图编辑和分析等。使用ArcMap我们可以进行数据的浏览、符号化、查询、分析和输出等。ArcMap主要用于图形的编辑处理和符号化显示等。四、具体内容及操作1、启动ArcMap1.运行“启动程序ArcGISArcMap”,或者运行桌面上的快捷方式。2、熟悉ArCMaP用户界面2.1缺省用户界面当ArCMaP启动之后，缺省方式的用户界面包括主菜单和“Standard”工具条。×DGg。昌I%1.电X1.gee-二3|母羲yDisp1.aySourceDrawingk,；口：'：3I10-JB，U1079.46833.33UntaiownUnits图表OT缺省用户界面2. 2用户界面的定制我们可以通过菜单“too1.s-XXistoms或者在菜单区或者工具条区按鼠标右键进行界面的定制。这些菜单和工具条可以停靠在窗口的任意位置。图表0-2用户界面定制另外还可以通过下面方式翻开或者关闭工具条。1 .在主菜单中点击：View-Toobars;2 .从工具条列表中，check一个工具条，则显示此工具条，UnCheCk一个工具条，则隐藏此工具条；3 .在主菜单区或者工具条区按鼠标右键,重复第2步,查看结果；4 .重复以上步骤，以保证主菜单，Standard,Too1.s工具条显示。2.3用户界面介绍地图窗口：用来显示数据和数据的表达（地图，图表等）；Contents窗口：在这个窗口中包含两个标签：Disp1.ay和Source标签。其中DiSPiay标签中显示地图包含的内容,数据的显示顺序（显示的顺序为从下到上），数据表达的方式，数据的显示控制等。DiSPIay标签中显示数据的物理存储位置。在这两个标签中，鼠标的左，右键几乎具有相同的操作；工具条：除了主菜单和Standard工具条之外，ArCMaP包含多个工具条,每个工具条又包含一组完成相关任务的命令（工具）。通过前面的定制可以显示和隐藏工具条；状态条：显示命令提示信息，坐标等内容。3、翻开地图1 .启动：开始/程序/ArcGIS/ArCMap;2 .在出现的对话框中选择“anexistingmap”,选择“确定；3 .在出现的“翻开对话框中选择“d:practiceArcToturmapairport.mxd；4.选择“翻开。可以看到如下列图形：图表0-4翻开的地图在ArCG1.S中，一个地图存储了数据源的表达方式（地图,图表，表格）以及空间参考。在ArCMaP中保存一个地图时,ArcMap将创立与数据的链接，并把这些链接与具体的表达方式保存起来。当翻开一个地图时，它会检查数据链接，并且用存储的表达方式显示数据。一个保存的地图并不真正存储显示的空间数据！4、浏览地图4.1调整显示范围与定位：当操作地图时，经常会用到放大，缩小，漫游以及按特定比例尺显示地图等操作。Too1.s工具条：Too1.si<a<三i：ne÷三aoM/1、放大、缩小E1.在Too1.s工具条中选择：；观察结果；2 .在Too1.s工具条中选择X;观察结果；3 .在TOO1.S工具条中选择；4 .用鼠标在地图窗口内要放大的区域按下左键,拖动,释放产生一个矩形框，观察结果；5 .用鼠标在地图窗口内要放大的区域点击,观察结果;6 .在TOo1.S工具条中选择以7 .用鼠标在地图窗口内要缩小的区域点击,观察结果。2、漫游1 .在Too1.s工具条中选择S；2 .用鼠标在地图窗口内按下左键，拖动，释放，观察结果。3、缩放到全图1.在TOOIS工具条中选择，观察结果。4、变换到前一次的显示位置1 .在Too1.s工具条中选择,观察结果；2 .在TOO1.S工具条中选择，观察结果。5、缩放到特定比例尺E1.1.在Standard工具条的比例尺编辑窗口寺3中输入希望显示的比例尺(如1:100000)，回车，观察显示结果；2,输入不同的比例尺，重复以上的步骤；3 .在ToO1.S工具条中选择06、创立空间标签1 .把地图窗口调整到正好完全显示airport-area所在的位置；2 .在主菜单中，选择“View-BoOkmarkS-Create；3 .在显示的对话框中输入“airport",选择“确定4 .在TOOIS工具条中选择；5 .在主菜单中,选择“View-Bookmarks-airport",观察结果7、删除空间标签1 .在主菜单中，选择"View-BOok1.narkS-Manage；2 .在显示的窗口中，选择“airport”；3 .选择"Remove"；4 .选择“C1.ose”,关闭窗口5、数据视图(DataView)与版面设计视图(1.ayoutVieW)的切换在ArCMaP中有两种方式浏览地图：数据视图和版面设计视图。数据视图用来进行数据的显示和查询等操作。准备在纸张上输出地图时，版面设计视图用于地图的版面设计。在版面设计视图中，我们可以设计地图,增加其他的地图元素,如标题、图、比例尺、指北针等。5.1 数据视图到版面设计视图的切换1 .在主菜单中选择"View-1.ayOUtView"或者地图窗口的坐下角处回中选择3注意到：切换到地图设计视图时，1.ayout工具条自动显ZjXo可以利用1.ayout工具条提供的工具对版面设计视图中的内容进行放大、缩小、漫游、固定比率的放大、固定比率的缩小、全视图显示、1:1显示、按缩系数显示等操作。11.在1.ayout工具条中选择国；2 .用鼠标在地图窗口内要放大的区域按下左键,拖动,释放产生一个矩形框，观察结果；3 .用鼠标在地图窗口内要放大的区域点击,观察结果;4 .在1.ayout工具条中选择电5 .用鼠标在地图窗口内按下左键，拖动，释放，观察结果；6 .在1.ayout工具条中选择；7,用鼠标在地图窗口内要缩小的区域点击,观察结果。8 .在1.ayOUt工具条中选择铀，观察结果；9 .在1.ayoUt工具条中选择思，观察结果；10 .在1.ayoUt工具条中选择旧,观察结果；11 .在1.ayoUt工具条中选择口，观察结果；12 .在1.ayout工具条中的显示比率列表框厢3中选择数据，观察结果；13 .在1.ayOUt工具条中选择，观察结果；14 .在1.ayoUt工具条中选择叮，观察结果；15 .在1.ayout工具条中选择口。这时可以看到，地图好似显示在一张纸上。在这个例子中，纸的方向是纵向的，可以把纸的方向从纵向变为横向。1 .在主菜单中选择“SetUP；2 .在显示的对话框中，选择"1.andscape"3.选择“确定，观察结果。图表0-5版面的纵向设置图表0-6版面的横向设置5. 2版面设计视图到数据视图的切换1 .在主菜单中选择“View-DataView"或者地图窗口的坐下角处向之中选择6、ContentS窗口操作Contents窗口显示了地图的内容以及它们的表达方式，同时在此窗口中可以对这些信息进行编辑。数据分层组织，每层包含不同类型的信息，并且它们可以位于不同的数据库或位置。在下面的地图中包含6个图层，它们分别是：schoo1.s,runways,arteria1.s,cne165,airport_area和Countryo这些图层显示的顺序为country->airport->area->arteria1.s->runwaysschoo1.s,后面显示的内容压盖先显示的内容，所以，一般情况下多边形图层位于最下面，然后是线图层，最后是点图层图表0-7地图内容及图层显示顺序2 .在contents窗口的Disp1.ay标签内，按下鼠标左键选择一个图层名称Schoo1.s,拖动到country图层的下面，释放鼠标左键，查看COntentS窗口和地图窗口的变化。6. 1改变图层的显示顺序可以看到在contents窗口中Schoo1.s图层显示在最底层，同时在地图窗口中SChoO1.S的符号已经不可见，因为它被上面的country等图层所压盖。1 .在contents窗口的Disp1.ay标签内，按下鼠标左键选择图层名称SChOO1.s,拖动到runways图层的上面，释放鼠标左键.6.2 显示/不显示图层1 .在contents窗口的DiSPIay标签或Source标签内，点击图层名称前面的口或者。使其变为。或者口,查看地图窗口中内容的变化。通过上面的操作可以显示或者不显示图层，对于一些图层尽管没有显示，但是相关的信息仍然存储在地图中。重复上面的步骤，使所有图层显示。6.3 改变图层的符号设置1 .在ContentS窗口的DiSPIay标签或SOUrCe标签内，点击图层名称下面的符号或双击图层名；2 .在显示的“Symbo1.Se1.ector”对话框内，改变符号属性，选择0K，查看结果。在同一层中的要素用相同的符号表示，在增加图层时，ArcMap会用缺省的符号绘制。同一类要素可以用同一符号表达，也可以根据特定的值给以不同的符号表达。1、图层单一符号设置图表0-8符号选择对话框在点层的“Symbo1.Se1.ector,对话框中，包括“Catagory的选择、符号的选择、符号颜色(CoIor)的设置、符号大小(SiZe)的设置、旋转角度(AngIe)的设置、符号属性(ProPertieS)的编辑等。针对点,线和面“Symbo1.Se1.ectoz,对话框略有不同。在线层的“Symbo1.Se1.ector"对话框中，包括“Category的选择、符号的选择、符号颜色(COIOr)的设置、符号宽度(Width)的设置、符号属性(ProPertieS)的编辑等。在面层的“Symbo1.Se1.ector”对话框中，包括"Catagory"的选择、符号的选择、符号填充颜色(FiUCOIOr)的设置、轮廓线宽度(OUt1.ineWidth)的设置、轮廓线颜色(OUtIineCo1.or)的设置、符号属性(Properties)的编辑等。1 .在“Symbo1.Se1.ector对话框中，选择“Properties；2,试对符号的属性进行编辑。图表0-9a点符号编辑界面图表OTOb线符号编辑界面2、图层特定值符号的设置根据图层属性表中不同记录的值的不同设置不同的表达符号。1.在图层名称上按右键，点击“OpenAttributeTab1.e”,浏览数据表中的记录,选择要表达的字段；2 .在Content的Disp1.ay窗口中图层名称上左键双击;3 .在1.ayerproperties窗口中，选择SynIbO1.ogy标签；4 .Categories-UniqueVa1.ues；5 .在Va1.Uefi1.ed列表框中选择要表达的字段；6 .点击Adda1.1.Va1.UeS或AddVaIUe按钮；7 .在弹出的对话框中选择相应的值并点击。k;8,被选择的值显示在列表框中，选择不同的值并设置不同的符号；9.点击Ok或App1.y,查看结果图表OT1.C图层特定值符号的设置6.4增加图层1.在主菜单中选择"Data"，或者在Standard工具条中选择,，或者在contents窗口的Disp1.ay标签或Source标签内选择“Schoo,并点击鼠标右键选择“AddData；.在显示的对话中查找到“d:ArcTutorMapairport.mdb",在列表框中选择一个或多个名称，如“Parce1.”,选择"Add”；3.调整图层的显示顺序，查看结果。如果ArcCata1.og应用程序在运行的话，可以从ArcCata1.og的Cata1.og树或内容窗口中选择要参加的数据，然后拖到ArcMap的Contents窗口或地图窗口内，即可完成图层的参加。图表0-12标识目标结果6.5删除图层1 .在contents窗口的DiSPIay标签或Source标签内用右键选择“Parce1.s”,在显示的弹出菜单中选择“Remove”。在这里删除图层时，只是删除了图层与地图的链接，并没有实现图层数据的物理删除。7、信息查询7. 1标识目标一般情况下不是所有的信息都以地图的方式表达出来,可以借助ArcMap提供的工具实现相关信息的查询。11.显示所有图层；2 .在Too1.s工具条中选择。；3 .在地图显示窗口内，用鼠标点击要标示的目标，查看结果；4 .在显示窗口的1.ayerS列表框内选择不同的选项，再在地图显示窗口内用鼠标点击要查询的目标，查看结果。IdUyReufcJ2J图表0-13可标识图层设置1.ayers列表框内不同的选项对应着不同的标示结果：<Visiba1.e1.ayerS>-显示所有的可见图层中满足条件的目标；<Se1.ectab1.e1.ayerS>-显示所有的可查询层中满足条件的目标（参见设置可查询图层“）；A1.1.1.ayers-显示所有的图层中满足条件的目标；<Top-most1.ayer>-显示首先满足查询条件的图层中满足条件的目标；图层名称，如SChOOIS-显示选择图层中满足条件的目标。另外，一次标示可能会标示到不止一个目标，这时可以在标示到的目标树中选择目标，查看此目标在地图上的位置。图表0-14标识多个目标7. 2浏览图层的属性表1 .在contents窗口的DiSPIay标签或Source标签内用右键选择“schoo1.s”,在显示的弹出菜单中选择“OpenAttributeTabIe，浏览详细的信息;2 .浏览其他图层的属性表。对于属性表的相关操作，参照：“实习1：操作属性表相应局部。图表0-15图层属性表7. 3查询目标有时需要查询满足条件的目标，如位于给定矩形之内或者人口大于100万的城市等。ArCMaP实现了丰富的查询功能,通过各种查询功能的组合完成兔杂的查询任务。在这次实习只是掌握一些简单的查询方面，具体详细方法将在后续的专门实习内容中完成。1 .在主菜单中,选择"Se1.ection-SetSe1.ectab1.e1.ayerS;2 .在显示的“SetSe1.ectab1.e1.ayers”中设置可以查询的图层；1 .在主菜单中,选择"Se1.ection-OPtionS；2 .设置查询参数；1设置查询条件1.在主菜单中，选择"Se1.ection-SetSe1.ectab1.e1.ayers*2 .在显示的“SetSe1.ectab1.e1.ayers”中设置可以查询的图层；3 .选择。2、 设置可查询图层在"Se1.ectionOptions”对话框中主要包括四项内容：用面状图形选择时的选择方式:被选择的目标局部或者完全位于给定的图形内、被选择的目标完全位于给定的图形内、给定的图形完全位于被选择的目标内；选择限差：目标标识或者查询时的屏幕限差；选择颜色：被选择目标的显示显色；极限警告设置。3、 设置交互查询方式1 .在主菜单中，选择"Se1.ection-InteractiveSe1.ectionMethods”;2 .在列表中选择一项。3 .选择"C1.OSe。这里ArCMaP提供了四种交互查询的方法：CreateNewSe1.ection：如果查询之前存在一个结果集，清空结果。参加新的查询结果;dc1.toCurrentSe1.ection：在原来查询结果集的基础之上,参加新的查询结果;RemoveFromCurrentSe1.ection：在原来查询结果集的基础之上，删除新的查询结果;Se1.ectFromCurrentSe1.ection：在原来查询结果集的基础之上，保存新的查询结果，而删除未选择的。Jeiectwn18kWndoWH%SdcctByAttrtxjtcs.¾SetectBy1.ocabon.5ccgeh%5-牵ZoomToSe1.ectedFeaturesUStatHbcs.SetSeiectaWe1.ayers.;QSe<y5dectedFeaturesareaCreateNewSdccbonAddtoCurrentSe1.ectionBcmoveFromCurrentSctectionSe1.ectFrcmCurrentSe1.ection4、 基于图形的查询1.设置查询选项2,设置可查询图层为所有的图层；3.设置交互查询方法为CreateNewSe1.ection4,在Too1.s工具条中选择串；5 .在地图窗口内点击鼠标，或者按下鼠标左键，拖动，释放生成矩形，查看结果；6 .翻开属性表,观察属性表的记录的状态-选率的目标被加亮显示,7 .重新设置可查询图层，交互查询方法，重复以上步骤。5、 基于属性的查询1 .在contents窗口的DiSP1.ay标签或Source标签内用右键选择“schoo1.s”,在显示的弹出菜单中选择“OpenAttributeTab1.e；2 .在属性表中，点击记录左边的的矩形框，可以看到，地图窗口内与此条记录对应的图形被加亮显示；3 .按住“Ctr1.键，点击多条记录左边的的矩形框，查看属性表和地图窗口的变化。可以看到多条记录被选择，同时在地图窗口内与这些记录对应的图形被加亮显示。图表0-16基于属性的查询6、 缩放到所选择目标的范围1 .在Too1.s工具条中选择由2 .按下鼠标左键，拖动，释放生成矩形。3 .在主菜单中，选择"Se1.ection-ZoomToSe1.ectionFeaturesz",查看地图窗口的变化。7、去除查询结果1 .在主菜单中，选择“Se1.ection-C1.earSe1.ectionFeatures,/,查看地图窗口的变化。8、新建地图1.在主菜单中选择“或者在Standard工具条上选择。,建立新的地图。表0-17新建地图9、数据框架(DataFrame)在ArCMaP中，一个数据框架显示统一地理区域的多层信息。一个地图中可以包含多个数据框架，同时一个数据框架中可以包含多个图层。例如，一个数据框架包含中国的行政区域等信息，另一个数据框架表示中国在世界的位置。但在数据操作时，只能有一个数据框架处于活动状态。在DataVieW只能显示当前活动的数据框架，而在1.ayoutView可以同时显示多个数据框架，而且它们在版面布局也是可以任意调整的。9.1增加数据框架在“新建地图操作中，系统自动创立了一个名称为“1.ayers的数据框架。1 .在主菜单中选择"Insert-DataFranIe，观察Contents窗口的变化；2 .在主菜单中选择“Insert-DataFran1.e，观察Contents窗口的变化。可以看到如下的界面:图表0-18增加数据框架后的界面注意到，现在COntentS窗口中包含三个数据框架，名称分别为"1.ayers"、"NewDataFrame”和iiNewDataFrame2”，并且aNewDataFrame2”名称加粗显示,表示后参加的自动成为当前活动数据框架。9.2删除数据框架1.在contents窗口的DiSPIay标签或Source标签内用右键选择uNewDataFrame2,在显示的弹出菜单中选择“Remove”,观察结果uNewDataFrame2”数据框架被删除,同时“1.ayers”自动成为当前活动数据框架。9. 3设置活动数据框架1 .在contents窗口的Disp1.ay标签或Source标签内用右键选择uNewDataFrame”,在显示的弹出菜单中选择“Activate”,观察结果10、增加组图层有时需要把一组数据源组织到一个图层中，把它们看作Contents窗口中的一个实体。例如，有时需要把一个地图中的所有图层放在一起或者把与交通相关的图层（如道路、铁路和站点等）放在一起，以方便管理。1 .在contents窗口的DiSP1.ay标签或Source标签内用右键选择“NewDataFrame”,在显示的弹出菜单中选择“NewGroup1.ayerz,观察结果；2 .在contents窗口的DiSP1.ay标签或Source标签内用右键选择“NewGroup1.ayer”,在显示的弹出菜单中选择“Remove”,观察结果。11、保存、另存地图1 .增加“d:ArcTutorMapairport.mdb中的图层到uNewDataFrame"数据框架中;2 .把新参加的图层拖入图层组“NewGroup1.ayerzz中；3 .在主菜单中选择“或者在Standard工具条中选择0;.在显示的对话中,选择存储路径,输入存储名称,选择“保存”5 .在主菜单中选择“；6 .在显示的对话中，选择存储路径，输入存储名称,选择“保存。12、地图输出1 .在主菜单中选择“Map；2 .在显示的对话框中选择BMP保存类型，输入文件名称，选择"Export"3 .把地图窗口切换到版面设计视图；4 .重复1、重步骤;5,观察输出结果的不同。为了满足数据使用的方便，ArcMap提供了多种数据输出方式，针对不同的输出方式，又存在不同的参数设置。实习（四）ArCMaP数据输入与编辑一屏幕扫描数字化一、主要内容1、掌握ArCMaP中地图、数据框架、组图层、数据层等根本概念及相互关系；2、掌握利用ArcMap进行地图屏幕扫描数字化的主要流程及具体操作；二、学时安排：4学时三、预习内容：ArCMaP基础知识1、根本概念1）地图一Map（arcMapdocument）在ArCG1.S中，一个地图存储了数据源的表达方式（地图,图表，表格）以及空间参考。在ArCMaP中保存一个地图时,ArcMap将创立与数据的链接，并把这些链接与具体的表达方式保存起来。当翻开一个地图时，它会检查数据链接，并且用存储的表达方式显示数据。一个保存的地图并不真正存储显示的空间数据！2）数据框架一DataFrame在“新建地图操作中，系统自动创立了一个名称为“1.ayers”的数据框架。在ArCMaP中，一个数据框架显示统一地理区域的多层信息。一个地图中可以包含多个数据框架，同时一个数据框架中可以包含多个图层。例如，一个数据框架包含中国的行政区域等信息，另一个数据框架表示中国在世界的位置。但在数据操作时，只能有一个数据框架处于活动状态。在DataVieW只能显示当前活动的数据框架,而在1.ayoutView可以同时显示多个数据框架，而且它们在版面布局也是可以任意调整的。3）组图层一NewGroup1.ayer有时需要把一组数据源组织到一个图层中，把它们看作Contents窗口中的一个实体。例如，有时需要把一个地图中的所有图层放在一起或者把与交通相关的图层（如道路、铁路和站点等）放在一起，以方便管理。4）数据层ArcMap可以将多种数据类型作为数据层进行加载，诸如AutoCAD矢量数据DWG,ArcGIS的矢量数据Coverage.GeoDatabasesTIN和栅格数据GRID,ArcView的矢量数据Shape的栅格数据Image的栅格数据DEM等。注意Coverage不能直接编辑，要编辑需要将Coverage转换成ShapeFi1.eo5）shape的要素类型point>po1.y1.ine>Po1.ygon>Mu1.tipointMu1.tiPatch.2、投影MaP在线投影ArcMap,MapObjects.基准面不样会警告（ArCMaP）NAD/WGS自动作TranSfOnn四、具体内容及操作（一）创立和翻开地图1、 进入ArCMaP时创立地图1）运行ArcMap,选择StartusingArcMapWith栏中的ANewEnIPtyMaP方式,单击OK;2）运行ArCMaP,选择StartusingArcMapWith栏中的Atemp1.ate方式，可翻开地图模板框，可选择通用地图版式:1.andscapeModern.mxt,在Preview中可预览地图版面布局。2、 ArcMap中随时可3、 可翻开已存在的地图，*.mxd;4、 1.ayers的理解在“新建地图操作中，系统自动创立了一个名称为“1.ayers"的数据框架，一个数据框架显示统一地理区域的多层信息、。一个地图中可以包含多个数据框架，同时一个数据框架中可以包含多个图层。例如，一个数据框架包含中国的行政区域等信息，另一个数据框架表示中国在世界的位置。但在数据操作时，只能有一个数据框架处于活动状态。在DataView只能显示当前活动的数据框架，而在1.ayoutView可以同时显示多个数据框架，而且它们在版面布局也是可以任意调整的。5、Group1.ayer的理解有时需要把一组数据源组织到一个图层中，把它们看作Contents窗口中的一个实体。例如，有时需要把一个地图中的所有图层放在一起或者把与交通相关的图层（如道路、铁路和站点等）放在一起，以方便管理。1 .在contents窗口的DiSP1.ay标签或Source标签内用右键选择"NewDataFrame”,在显示的弹出菜单中选择uNewGroup1.ayer，观察结果；2 .在contents窗口的DiSPIay标签或Source标签内用右键选择“NewGroup1.ayer”,在显示的弹出菜单中选择“Remove”,观察结果。（二）影像校准所有图件扫描后都必须经过扫描纠正，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。对影像的校准有很多方法,下面介绍一种常用方法。1. 翻开ArCMap,增加GeorefernCing工具条。2. 把需要进行纠正的影像增加到ArcMap中，会发现Georeferncing工具条中的工具被激活。加载图象一注意当目录含中文时，加载图象不能正常预览。3. 在校正中我们需要知道一些特殊点的坐标。通过读图，我们知道坐标的点就是公里网格的交点，我们可以从图中均匀的取几个点。一般在实际中，这些点应该能够均匀分布。4. 首先将Georeferncing工具条的Georeferncing菜单下AutoAdjust不选择。5. 在Georeferncing工具条上，点击AddContro1.Point按钮。6. 使用该工具在扫描图上精确到找一个控制点点击,然后鼠标右击输入该点实际的坐标位置，如下列图所示:7. 用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。8. 增加所有控制点后，在GeOrCfCrenCing菜单下，点击UPdatCDisp1.ayo9. 更新后，就变成真实的坐标。但有时仍不能显示图象。可将校准后的图象重新翻开。10. 在Georeferencing菜单下，点击Rectify,将校准后的影像另存。后面我们的数字化工作是对这个校准后的影像进行操作的。（二）新建数据层，并加载到arcmap中利用ArcCata1.og新建数据层，之后再加载到ArcMap中。1>按“Too1.s'ArcCata1.og”进入ArcCata1.og模块，在ArcCata1.og中选择要建立的数据层所在目录后，点击右键,选择"new”“shapefi1.e如下列图:t>uUkXPX»*1.v1b4wdQIteXBQO”,*I1.ct*Ftre(tb4*sZJStytMtI13,*j,»Arc1.nfo'C:fct1*'hxC01.atthE"BtU*tf1.e1.ec1.ionon*otbepreviewed.；-JZ"34t<MUCvr<1.1.tsCImiT1UVJArcX>f<rk一I24CerCuiK,-1.tQ3Qv.×t1.t三.2j»,HE3<<wwsekJQ«>1»_,口日九1.JIyOIf«K«口'1S5ZTOT*tMIDPASITMhipro3Cr<2、如下列图，输入数据层Nan1.e,如QSPOIy,选择要素类型,如POIygOn,点按钮“Edit选择空间参照系。再按“0K。3、将新建的数据层加载到ArCMaP中的1.ayers中。在主菜单中选择“Data，或者在standard工具条中选择选择QsPo1.y.shp,得到结果如图：（三）定义数据层的坐标在ArCMaP中，创立新图并向其中加载数据层时，第1个被加载的数据层的坐标系统就作为该数据组默认的坐标系统，随后加载的数据层，无论其坐标系统如何，只要含有坐标信息，满足坐标转换的需要，都将被自动的转换成该数据组的坐标系统。当然，这种转换不影响数据层所对应的数据文件本身。1查阅数据组织坐标1在数据组上按右键翻开快捷菜单；【2】点击ProPerties,翻开DataFrameProperties对话框；_【3】点击CoordinateSystem标签，数据组的坐标信息就显示在该窗口中；查阅数据组织坐标Dnt*FraaePropertiesAxiAotatiOCkGr*vt2xt>tvtukI"Fr«S"3Fot<>onJMr«1IDzC=4>xS11t三IUseZi.Gi4“CchCwratCord>n<vyt<4f«We“。打"nJ，-S<1.<<tCgrdIny3CM>Mat*1.S1.UF1.*ft<>dcGmKrQ<rI*«ISJf1.（&）1变换组织坐标1在数据组上按右键翻开快捷菜单；【2】点击Properties,翻开DataFrameProperties对话框；_【3】点击CoordinateSyStem标签;【4】点击地图投影类型，选择投影类型；【5】点击“确定按钮，观察坐标变换情况。如西安1980坐标系，如图。（四）以QS为背景，进行屏幕数据化1在主菜单"View"、"Too1.bars"中选取"Editor",翻开编辑工具栏，如图：I4tr141«32、选取数据层QSPo1.y,按EditOr的下拉键，点取“StartEditing",利用编辑工具，就可数字化多边形。编辑工具0Task:用“Sketchtoo,0，可以数字化多边形的边界，"TraceToo,。用于对已有公共边界的自动追踪，确保公共边界的一致性。,是增加所选多边形的中间点。重点练习和总结各种编辑工具的使用：如打断多边形的具体操作:用4选择要打断的多边形，再在Tas1.UkSP由OonFeaE3中选定CUtPOIygOnFeatures,然后按？工具，绘出打断线（可以是弧段，注意要与所选多边形完全相交）,双击结束。如图:打断多边形用，选择要打断的多边形，再在Xk1.mPoIBIFw3中选定CUtPOIygOnFeatUres,然后按P工具，绘出打断线（可以是弧段，注意要与所选多边形完全相交），双击结束。如3、输入属性数据1）添加要素的属性项点取要加要素的数据层，如QSPOIy,点右键，“OpenAttribUteTabIe，出现属性表,再按“Option”中的"AddFieId，可增加所需的属性项，如名称。2）删除属性项，鼠标放在属性项上，点右键，出现下拉菜单，点“De1.eteFie1.d"o0<f*M<r*fB»«注意：当数据层处于图形编辑（StartEditing）状况下,“AddFie1.d"变灰，不可用。3）增加属性值，设置数据层处于编辑状况，按Editor的下拉键，点取“StartEditing。点EditToo1.k,选取某要素，点右键，出现下拉菜单，点“Attribute，如下左图。进入属性编辑窗口，如上右图，即可输入或修改属性值。实习（五）ArCMaP地图编辑一、主要内容练习ArCMaP中的地图编辑操作。具体包括：1、ArCMaP新地图建立；2、ArCMaP数据层操作；3、ArcMap数据符号化；4、ArCMaP数据层标注。2学时二、学时安排：共计4学时1、ArCMaP新地图建立；2、ArCMaP数据层操作；3、ArCMaP数据符号化；4、ArCMaP数据层标注。一一2学时三、预习内容1、地图、数据层的概念和根本操作；2、地图数据符号化的相关知识；3、地图标注的作用和实现方式。四、具体内容及操作数据准备：实用ArcGIS系统自带的ArcTutor/map目录下的数据作为实习数据。1、ArCMaP新地图建立有两种方式建立新图：如果还没有进入ArcMap工作环境,可以启动ArcMap的同时建立新图；如果已经启动ArcMap,可以直接应用ArCMaP窗口主菜单或工具条上的文件操作功能建立新图。两种方式都可以应用已有的模板，或直接创立空白的新地图。1.1.启动ArcMap时创立新地图&ArcMop×JStartusi114Arcf1.pvithCARtWCnPtynopGiwpit;enp1.
