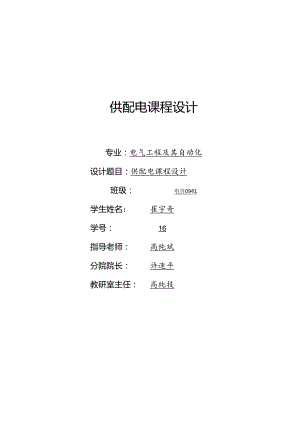

供配电课程设计专业：电气工程及其自动化设计题目：供配电课程设计班级：电自0941学生姓名：崔宇奇学号：16指导老师：高纯斌分院院长：许速平教研室主任：高纯技电气工程学院一、课程设计任务书1 .课程题目某住宅楼电气设计2 .设计内容I）设计详细内容、计算参数、总负荷容量等设计据款已标注在土设施工图纸上;2）完成住宅的强弱电三设计：3）完成负荷计算；4）完成电毛设备选择：5）撰写课程设计报告：6）完成课程设计答辩。3 .东秋设计报4要求1） 一号图纸1张。2）课程设计报告应包括以下内容：A、本次设计的主要内容、设计题目、设计书目、总配电图、运用设备清单（也括明细、数量）、设备选杼公式、计算过程、选择依据。B、课程设计总结。包括本次课程设计过程中的收荻、体会，以及对该课程设计的看法、建议等。C.报告统一交电子带打印，全文不少于3000字（10页）。如出现报告宙同，经童实后抄袋学生成果按不及格处理。4 .）才资料1.苏文成主编,工厂供电.机城工业出版社.4.1. 厂供电.同济南校出版社.3 .工厂与民用配电设计手册第三极.电力工业出版社.4 .民用建筑设计规范JGJ/T16-2（X）85 .住宅设计规范GB50096-20105.设计进度（2012年5月21日至6月1日）时间设计内容第1-3天第4-6天第7-10天查阅资料,方案比较、设计与论证，理论分析与计算完成配电规划系统负荷计算、设备选舞第11-14天绘制图纸、书写报告、答样6 .等取地点2012年5月21日至6月3日上午8:0011:40；下午13:3O5:IO新试验楼321第章绪论41. 1供配电的要求412供配电系统设计规范4I .2.1供配电系统设计的一般规定6II 2.2多层建筑低压配电般应遵守的原则5III .3高层建筑低压配电一般应遵循的原则5其次章住宅供电设计62.1住宅供电布局设计62. 2住宅供电优化方案62.2.1进线方面的优化6配电变压器配置及布点优化6第三章负荷计算83.1负荷计算的依据和目的83. 2负荷计算的方法83. 3住宅楼负荷计算93. 4住宅楼其它负荷计算9第四章电气设备的选择103.1 低压电器的选择104. 2电缆截面的选择104. 3导线选择及敷设11第五章防雷接地系统125. 1防雷与接地系统概述125. 1.1建筑物的防雷等级12防雷系统的设计原则错误!未定义书签.般的防雷措施135.1.4接地系统概述135.2建筑物的防雷装置15建筑物防雷155.2.2接地及平安措施15总结12参考文献17评语及成果18第一章绪论随着经济的发展和人民生活水平的提高，对供电质量的要求日益提高。供配电系统是电力系统的电能用户。电能可以便利的转化为其他形式的能源，例如：机械能、热能、光能、凝能等等：并且电能的输送和安排易丁实现，可以输送到须要它的任何工作场所和生活场所：电能的应用规模也很敏捷.以电作为动力，可以促进工农业生产的机械化和自动化，保证产品质量，大幅提高劳动生产率。同时提高电气化程度，以电能代替其他形式的能源，是节约能源消耗的一个重要的途径。供配电系统是电力系统的曲要组成部分，供配电系统的任务就是向用户和用电设备供应和安排电能J1.J户所需的电能,绝大多数是由公共电力系统供应的.所以供配电至关重要“1.1 供配电的要求在电力系统设计中，应贯彻国家个项方针政策，遵照有关的设计技术规定。从整体动身，深化论证电源布置的合理性，论证其平安牢靠性和经济性，并对此进行必耍的计算。尚需留意近期与远期的关系,发电、输电、变电工程的协调，并为电力系统继电爱护、平安自动装理及以下一级电压的系统设计创建条件。1.2 供配电系统设计规范1.2.1 供配电系统设计的一般规定：(1)配电电压应采纳220380V(2)配电系统设计应依据工程规模、设备布置,、负荷容量及性质等综合考确定。(3)配电系统应满.意生产和运用所需的供电车器性和电压质量：接线简洁.并具有肯定的敏捷性：操作平安，检修便利：另外，还要考虑打约有色金属消耗、削诚电能损耗。(4)自变压器二次侧至用电设笛之间的低压配电级数不比超过三级，但对非重要负荷供电时，可超过三级。(5)由公用电网引入建筑物内的电源线路，应在屋内靠近进线点便于悚作维护的地方装设电源开关和爱护电器.若由本单位配变电所引入建筑物内的专用电源线路，可装设不带爱护的隔离电冷。（6）当用电设备容量大，或负荷性质重要，或在很潮湿、有腐蚀性环境的车间及建筑物内，宜采纳放射式配电，（7）各级低压配电屏（箱），应依据发展的可能性留有适当的备用回路。多层建筑低压配电一般应遵守的原则I（1）应满意计量、维护管理、供电平安、牢靠的要求，应将照明与电力负荷分成不同配电系统.（2）确定多N住宅低压配电系统及计址方式时，应与当地供电部门协商，一般可采纳以下几种方式：单元总配电箱设于首层，内设总计量表，各层配电箱内设分户表，由总配电箱至各层配电箱宜采纳树干式配电，各层配电箱至各用户采纳放射式配电：单元不设总计量表，只在分层配电箱内设分户表，其配电干线、支线的配电方式同上项：分户计量表全部集中于首层（或中间层）电表间内，配电支线以放射式配电至各户。（3）多层住宅照明计量应一户一表。（4）除多层住宅外的其他多层建筑，对于较大的集中负荷或较重要的负荷,应从配电室以放射式配电；对于向各层配电间或配电箱的配电，宜采纳树干式和分区树干式的方式。高层建筑低压配电一般应遵循的原则I（1）选择变压器时，一般选用SC1.里环氧树脂干式变压器。（2）将照明与电力负荷分成不同的配电系统；消防及其他防灾用电设施的配电宜自成体系。（3）对于容留较大的集中负荷或重要负荷从配电室以放射式配电：对各层配电间的配电宜采纳下列方式：工作电源采纳分区树干式，备用电源也采纳分区树干式或首层到顶层垂直干线的方式：工作电源和备用电源都采纳由首层到顶层垂直干组的方式；工作电源采纳分区树干式，备用电源取自应急照明等电源干线。（4）对常常处T备用状态的消防泵、喷淋泵、事故排烟风机等设备，不作为计算负荷的一部分来选择变压器容量。（5）高层建筑的配电箱设置和配电回路划分，应依据负荷的性质和密度、防火分区、维护管理等条件综合确定。（6）自各层配电箱至用电负荷的分支回路。（7）高层住宅的照明计量表应采纳一户一表，公用楼梯、公用走道的照明及公用电力计出宜单独设表.其次章住宅供电设计1.1 住宅供电布局设计本小区旁边为IOkV高压架空配电线路,可干脆就近接引一回路IOkV电源.总供配电箱至各单元电表箱，各单元电表箱至各用户安排电箱采纳放射式布线。照明、插座均由不同的支路供电，除空调插座外，全部插座回路均设漏电断路器爱护。住宅楼单元室内设置一开关站，采纳环形供电，东、西两区自成一环.低压供电半径W250m,使得可以限制室内的电路。室内的环网单元采纳箱式变电站，一进一出一变，单线单环，在低压恻进行电能计星。为了限制短路容星，简化维电爱护，室内两个环形供电系统采纳开环运行方式。2. 2住宅供电优化方案2.1.1 进线方面的优化住宅小区外部IOkV配电线路应依据当地城市规划或配网规划选用电缆或架空方式供电：对住宅小区内具有高层建筑电梯等级负荷的，应用双电源方式供电：小区内部运用电缆线路，宜采纳开闭所（环网枢）和配电所方式实行环网供电。常规方案：选用一路IOkY电源进线引入。优化方案：在具有一二级负荷或400户以上的小区，采纳两路IOkV电源引入设计：400户以下、规模较小且无一二级用电负荷的小区，可采纳一路IOkV电源进线设计。通过优化IokV电源进线方案，可达到如下效果：由于住宅小区两路IOkV电源进线，提高了小区用电牢靠性。在今后用电负荷发展中，随若IOkV线路负荷的增长、变更，可依据两条线路负我状况，调整小区用电至负荷较低线路，降低IOkV线路损耗，实现降损节能。缺点是两路IokY电源进线相对一路IokV电源进线投资有所加大。2.1.2 配电变压AHE及布点优化配电变压器配置首先要对配电变压器容量进行测算。在测算时应充分考虑到今后小区用电需求，配电变压器总体配备容量牧大，而小区居民用电35年内负荷率很低，相当一段时期内变压器空载损耗大，造成能源的奢侈。常规方案：依据负荷测窗标准预料总体负荷，按变压器每台500kV容地测算变压器台数，单台变压器辐射供电，低压不联络.优化方案：考虑住宅楼用电设施建设中电缆线路埋设后难以变更，电缆按满负荷配置；考虑配电变压罂多放置在配电房、箱式变电站内,旦变电容量不足易于调换，在实践中适当缩小容量配置，实现低压联络。即在测算负荷基础上，电缆按满容量配备：配电变压器按维台配电变压器容量630kVA.500kVA进行初步设计，最终设计保持变压器台数不变，将容量下降一个档次配置（例如63OkYA配变调换为50OkVA配电变压谓）：一个配电室（箱式变电站）配置两台变压器，实现低压互联.方案优化实施效果明显：是配电变压SS容量降低，削减了住宅楼电力建设投资：二是通过一个配电室（箱式变电站）配置两台变压器，削减了配电变压器占地面积，美化了住宅楼环境：三是在通过对两台配电变压器实行低压联络，做到“负荷较低运行一台、负荷较高运行两台”的敏施用电方式，变压器利用率提高，空载损耗下降，给供电公司带来干脆经济效益：四是提高了供电牢线性，当其中台配电变压器损坏、检修时，可考虑用台配电变压器徇代两台配电变压蹲的居民负荷，缩短了惇电时间。第三章负荷计算3.1 负荷计算的依据和目的若要使供配电系统在正常状况下牢靠地运行，必需正确选择电力变压器、开关设备及导线、电缆等，这就须要对电力负荷进行计算.负荷计算是进行电力系统设计的基础，主要计算内容如下：【、计律负荷，作为按发热条件选择配电变压器、导体及电器的依据，并用来计算电压损失和功率消耗。在工程上为了便利计，也可作为电能消耗量及无功功率补偿的计算依据。2、尖峰电流，用以效验电压波动和选择受护电器.3、一级、二级负荷，用以确定备用电源或应急电源.4、季节性负荷，从经济运行条件动身，用以考虑变乐器的台数和容员。负荷等级不同，对电源要求就不同，对电源变压器的容量要求也不同。为了确定电力变压器的容量，必需计算负荷的容量。3. 2负荷计算的方法1、须要系数法。用设备功率乘以须要系数和I可时系数.干脆求出计算负荷“这种方法比较简沽，应用广泛，尤其适用于配、变电所的负荷计算。2、利用系数法。采纳利用系数求出最大负荷的平均负荷，再考虑设备台数和功率差异的影响，乘以与有效台数有关的最大系数得出计算负荷。这种方法的理论依据是概率论和数理统计，因而计算结果比较接近实际，但因利用系数实测与统计较难，在民用建筑电气中一般不用.3、二项式法.在设备组容加之和的基岫上，考虑若干容量最大设备的影响,采纳阅历系数进行加权求和法计算负荷。4、单位面枳功率法、单位指标法。负荷计算方法一般可以按下列原则选取：1、在方案设计阶段可采纳单位指标法；在初步设计及施工图设计阶段，宜采纳须耍系数法：时下住宅，在设计的各个阶段均可采纳单位指标法：2、用电设符台数较多，各台设备容量相差不悬殊时，宜采纳需用系数法，一般用于干线、配变电所的负荷计算：3、用电设备台数少，各台设备容员相差悬殊时，宜采纳二项式法，般用于之干线和配电（屏）箱的负荷计算。3. 3住宅楼负荷计算按需用系数法计算负荷，负荷计算表达式如卜丁PM=XPjzXNiXn式中PM一实际最大负荷，KW.,PjZ一单位户数计算负荷，KW/户.Ni不同负荷标准住户数。一同时系数依据住宅图纸可知该住宅楼共6层，36户。取Pjz=8KW,11=0.5所以PM=PjzXNi×n=8×36×0.5=288X0.5=144KW即该住宅楼的室内总的负荷为144KW3.4住宅楼其它负荷计算（1）供水水泵PMS=EPSiXNsi式中PMS一一水泵最大运行方式下（开泵最多的方式）的实际最大负荷，KW.PSi-各类水泵的单台最大负荷，KW股在5-12KW/台）。NSi-最大运行方式卜各类水泵的台数（10层以内的住宅一般用3台供水泵）。所以在这里我们取PSi=IOKW,Psi=3。PMS-EPSiXNsi=IOX3=3OKW（2）公用照明公用照明负荷PGC单位KW）,由于其负荷为照明灯具,基本全部运用，故统计公用照明负荷依据实际设计容量进行累加计算<800W）.这样，住宅小区的综合最大负荷：P=I>M+PMS+PG=144+30+0.8=173.8KW综合考虑住宅楼住宅负荷、供水以及公用照明用电，即可确定住宅小区总体负荷.满意用户，车库总用容fit190.5K容第四章电气设备的选择4.1低压电器的选择室内的供电半径小（一般不超过250米），一般采纳专用变压器或箱式变电站供电，依据居民住宅负荷供电牢靠性要求,对住宅配电变压器一般采纳多布点深化供电，尽盘贴近负荷中心。般要求单台变压器供电户数不超过300户，配电变压器容量不宜超过800kYA:变压器供电范围不宜太分散，负荷过于分散应考虑采纳多台小变压器深化供电方式，以提高供电牢旅性；。对住宅锅炉用电、中心空调等其他大型负荷，应依据负荷设计需求单独配置变压器供电。配电变压器容量应依据某一台变压器供电区域内综合住宅的综合最大负荷来计算。S=PE÷cos式中PE一变压器供电区域内综合最大负荷，KWacos一一负荷功率因数，由于居民用电基本感性负荷，故取负荷功率因数为0.8。4.2电康被面的选择每幢住宅楼应有单独的低质电缆进线，口每路电源进线所储单元数不宜超过3个。对单元出线负荷以及在同一出线上供电的若干个单元负荷的选择，应分别依据雌元户数以及同一出线上的若干个单元住宅总户数分别选择用电同时系数进行计算和选择供电电缆。电缆搬面的选择，一般按电缆长期允许我流信和允许电压损耗确定，并考虑环境if1.度变更影响，以满意最大工作电流作用下缆芯温度不超过按电缆运用寿命确定的允许值。考虑负荷平安牢拳送出，单回出线电流原则上不大于100安。按长期工作电流选择截面，即IMAXWIUX式中，IMAX一电路长期圾大工作电流，AeI1.X在规定条件下，电缆允许的长期工作电流，八。允许电压损耗确定可按线路损耗计算进行脍证“通过比照测算，上述测算方式适合城镇新建居民住宅小区负荷计算和县城电网“户表”改造负荷要求，能够满意城镇中长期居民负荷增长需求。当然，在实际负荷测算中，还必需结合住宅楼住户类别等多方面因素才能精确进行住宅负荷测一算。4.3导线选择及敷设(1)进线电缆采纳YJ(F)VZNR辐照交联低烟无卤聚乙烯铠装电力电缆。(2)全部干线均穿SC钢管沿墙及楼板暗敷：全部支线均穿PVC(P)硬塑料管沿墙及楼板暗敷：电气图未标注导线为：BV-2X2.5-P20：2-5根穿P20,6-8根穿P25.每鳏住宅楼应有单独的低乐电缆进线，口每路电源进线所储单元数不宜超过3个。对单元出线负荷以及在同一出线上供电的若干个单元负荷的选择，应分别依据雌元户数以及同一出线上的若干个单元住宅总户数分别选择用电同时系数进行计算和选择供电电缆。电缆截面的选择，一般按电缆长期允许我流量和允许电压损耗确定，并考虑环境温度变更影响，以满意最大工作电流作用下缆芯温度不超过按电缆运用寿命确定的允许值。考虑负荷平安牢苑送出，单回出线电流原则上不大于400A。按长期工作电流选择截面，即imxwiux式中，IMAX电路长期及大工作电流，A。IUX一一在规定条件下，电缆允许的长期工作电流，A,允许电压损耗确定可按线路损耗计算进行验证。通过比照测算，上述测算方式适合城镇新建居民住宅负荷计算和县城电网“一户表”改造负荷要求，能够满意城镇中长期居民负荷增长需求。当然，在实际负荷测算中，还必需结合住宅住户类别等多方面因素才能精确进行住宅负荷测算。第五章防雷接地系统5.1 防雷与接地系统概述筑物的防胃等皴一级防雷的建筑物：(1)凡制造、运用或贮存炸药、火药、起爆药、人工品等大量爆炸物质的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。(2)具有O区或IO区爆炸危急环境的建筑物。(3)具有1区爆炸危急环境的建筑物，因电火花而引起爆炸，会造成巨大坡坏和人身伤亡者.(4)超高建筑物，如40层及以上的住宅建筑,建筑高度超过100米的其他民用以及一般工业建筑物。二级防雷的建筑物：(1)国家级重点文物爱护的建筑物。(2)国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的盎要给水水泵房等特殊亚要的建筑物。(3)国家级计算中心、国际通讯枢纽等对国民经济有重要意义且装有大用电子设备的建筑物。C4)制造、运用或贮存爆炸物质的建筑物，I1.电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。(5)高层建筑物，如19层及以上的住宅和高度超过50米的其他民用和一般工业建筑物。三级防宙的建筑物：(1)省级田点文物爱护的建筑物及省级档案馆.(2) K)至18乂的一般住宅建筑物高度不超过50米的教学楼和一般的旅馆、办公楼、科研楼、图书馆、档案楼和省级以下的邮政楼等。(3)预料雷击次数大于或等于0.06次a,且小于或等于0.3次/a的住宅、办公楼等一般性民用建筑物。依据以上分类可知本建筑属三级防宙建筑物，下面就就探讨一下三级防宙建筑物的爱护措施防系姚的设计原则：I、爱护器不膨响被爱护设备的正常工作：2、雷击产生冲击波时，所采纳的防护器件应有低阻抗，将冲击电流干脆导入大地而不产生危急的冲击对地电位差：3、防护器件应有较高的承受冲击能显的实力，并有规范的接地系统。依据IEC1312T3规范，为爱护你变频器系统的设备，将须要爱护的空间划分为不同的防雷区（1.PZ）,依据各部分空间不同的1.EMP（雷闪电磁脉冲）的严峻程度和实际状况确立相应的防护等级，合理运用相应的防雷器。4、电源系统：据有关统计资料表明，感应击中有80%是经由电源线侵入网络设备的，要爱护好电子设备，须要在它们的电源输入端之前设置电源防雷器，这样可以将从沿市电电路袭来的雷电过电压提前泄放到大地。5.1.3 一般的防雷措施（1）各类防雷建筑物应实行防直击雷和防雷电波侵入的措施。（2）第一类防雷建筑物和一些所规定的其次类防宙建筑物尚应实行防雷电感应的措施。（3）装有防雷装置的建筑物，在防雷装置与其它设施和建筑物内人员无法隔离的状况下，应实行等电位连接。5.1.4 接地系姚假述在供配电系统中，用电的牢靠性极其重要“供配电系统中合理的接地系统是确定供电系统平安牢兆的重要因素。智能建筑中安装大量不同类型的智能设备，因而选择一个合适的设备接地系统类型对于供配电系统的平安军驿具有重要意义。电器设备的金属外壳可能因绝缘损坏而带电，为防止这种电压危及人身平安而人为地符电器设备外壳与大地作金属联接称为爱护接地。爱护接地的形式有以下两种：设备的外露可导电部分经各自的PE线（爱护线）分别干脆接地，我国过去称之为爱护接地：设备的外露可导部分经过公共的PE线或PEN线（三相四线制系统中的中性线与爱护线共用一根导线）接地，我国过去称之为爱护接零。供电系统的电需设备接地方式：(1) TN-C系统TN-C系统被称之为-：相四线系统，该系统中性线N与爱护接地PE合二为,通称PEN线。这种接地系统虽对接地故障灵敏度高，线路经济简洁,但它只适合用于三相负荷较平衡的场所。智能化大楼内，单.相负荷所占比重较大,难以实现三相负荷平衡，PEN线的不平衡电流加上线路中存在着的由于荧光灯、晶网管(可控硅等设济引起的高次谐波电流,在非故障状况上会在中性线N上叠加,使中性线N带电，且电潦时大时小极不稳定，造成中性点接地电位不稳定漂移。因此TN-C接地系统不能作为智能化建筑的接地系统。(2) TN-C-S系统TN-C-S系统由两个接地系统组成，第部分是TN-C系统,其次部分是TN-S系统，分界面在N线与PE线的连接点。该系统般用在建筑物的供电由区域变电所引来的场所，进户之前采纳TN-C系统，进户处做重复接地，进户后变成TN-S系统。TN-C系统前面已做分析。TN-S系统的特点是：中性线N与爱护接地线PE在进户时共同接地后，不能再有任何电气连接。该系统中，中性线N常会带电，爱护接地线PE没有电的来源.，各自都从接地体一点引出，及选择正确的接地电阻值使电了设备共同获得个等电位基准点等措施，那么TN-C-S系统可以作为智能型建筑物的种接地系统。O-I士力统地电系接黑AJON-外需可导电部分图5-2TN-S系统图5TTN-C系统接地图53TNCS系统(3) TN-S系统TN-S是一个三相四线加PE线的接地系统。通常建筑物内设有独立变配电所时进线采纳该系统。TN-S系统的特点是，中性线N与爱护接地线PE除在变压器中性点共同接地外，两线不再有任何的电气连接。中性线N是带电的，而PE线不带电.该接地系统完全具备平安和牢靠的基准电位。只要按N-C-S接地系统，实行同样的技术措施，TN-S系统可以用作智能建筑物的接地系统.假如计算机等电子设备没有特殊的要求时，一般都采纳这种接地系统。这三种接线方式中，TNSTN-S系统适合在智能大厦中，其中尤以TN-S系统更适合智能大厦。供电回路中，应急照明及事故照明要与用电回路分开。5.2建筑物的防窗装置建筑物防雷(1)本工程防宙等级为三类。建筑物的防宙装理应满意防直击宙、防雷电感应及雷电波的侵入，并设置总等电位联结。(2)接闪落：接闪器采纳10艘圆铜，凡突出屋面的全部金属构件、金属通风管、金属屋架等均与避雷带牢靠焊接。(3)引下线：线间距不大于25M。引下线上端与避宙带焊接，下端与接地极焊接：引下线在距地O.75M设接地测试连接板，-0.5M预埋连接板供补打接地极用：设连接板的引下线位置参见一层接地及房顶防宙平面图“(4)接地装置：利用结构独立基础做接地极，并利用结构地梁内钢筋或40X4扁(无地梁纲筋处)将桩基础接地极连接在一起。接地及平安措施(1)本工程防雷接地、电气设备的爱护接地等的接地共用同的接地极，要求接地电阻不大于1欧姆，实测不满意要求时，不打人工接地体。(2)凡正常不带电，而当绝缘破坏有可能呈现电压的一切电气设备金属外壳均应牢靠接地。(3)本工程采纳总等电位联结，总等电位板由紫铜板纸制成，应将建筑物内爱护干线、设备进线总管等进行联结，总等电位联结结构采纳等电位卡子：局部等电位箱暗装，底边距地0.3山将卫生间内全部金属管道,金属构件插座PE线相联结。详细做法参见国标图集02D501-2(4)过电压爱护：在电源息配电柜内装第一级电涌爱护器In50K:住户配电箱内装其次季电涌爱护器InIn=10Kt.(5)有线电视系统引入端，电话引入段等处设过电压爱护装置。(6)本工程接地型式采纳TN-C-S系统，电源在住户处做重包接地，并与防需接地共用接地极。总结通过这次课程设计，我从中学到/很多学问，不仅加深r我对这门课程的理解,更提高了我的设计实力与实践实力。在刚起先的过程中，我先从熟识图纸起先，由最初的不懂到渐渐看惯图纸，让我更加明确了此设计工程的目的和意义。这次设计使我对低压配电系统有了新的相识，通过本次设计，学到了很多以前在课堂上没有学到的内容。在设计过程中，学到了以下几个方面：（I）学问系统化实力得到提高.设计过程中运用/很多的学问，因此如何将学问系统化就成了关键。如本设计中用到了工程供电的绝大多数的基础理论和设计方案，因此在设计过程中测重了学问系统化实力的培育，为今后的工作和学习打下了很好的理论基础。（2）计算和应用实力得到提裔。通过本次姒炼，使自己计算精确度有了进步，对AUTocAD、WORD等软件更加娴熟了。（3）自学实力提高。此次设计过程中虽然遇到/很多的困难，但我持若敢于面对困难的精神，在老师的指导下最终克服了重重困难，在此要感谢老师的帮助！总而言之，此次课程设计的完成带给我了很大的收获，为以后的习和工作打下了坚实的基础。不仅为我供应了很好的学习机会，也为接下来的学习供应了更有利的帮助。参考文献唐志平.供配电技术（第2版）.电子工业出版社.20092刘珍贵杨志辉.发电厂变电所部分（第2版.中国电力出版社.20093王士政，冯金光.发电厂电气部分（第3版）.北京；中国水利水电出版社.20034华智明.电力系统.重庆：重庆高校出版社.20055砥信银.张步海电力系统工程基础.华中科技高校出版社.2003评语及成果评分项目评分标准量化分数1.独立分析与解决问题的实力很覆较强IO2系统设计实力很强较强俄较差很若353.图纸绘制、报告撰写状况现范整齐逻辑杂乱的错谩254.辅导答疑主动仔细应付消极IO5.设计看法主动仔细应付HSIO7.出勤全勤决勤次数IO附加评语量化总分指导老师:课程设计成果:
