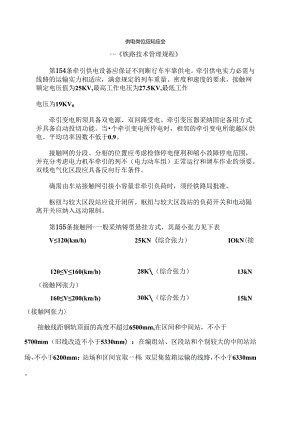

供电岗位应知应会-铁路技术管理规程第154条牵引供电设备应保证不间断行车牢靠供电。牵引供电实力必需与线路的运输实力相适应，满意规定的列车重量、密度和速度的要求。接触网额定电压值为25KV,最高工作电压为27.5KV,最低工作电压为19KV0牵引变电所须具备双电源、双回路受电。牵引变压器采纳固定备用方式并具备自动投切功能。当个牵引变电所停电时，相邻的牵引变电所能越区供电。平均功率因数不低于0.9。接触网的分段、分相的位置应考虑检修停电便利和缩小故障停电范围，并充分考虑电力机车牵引的列不（电力动车组）正常运行和调车作业的须要。双线电气化区段应具备反向行车条件。确需由车站接触网引接小容量非牵引负荷时，须经铁路局批准。枢纽与较大区段站应设开闭所。枢纽与较大区段站的负荷开关和电动隔离开关应纳入远动限制。第155条接触网-一般采纳铸型悬挂方式，其最小张力见下表V120(km/h)25KN（综合张力）IOkN(接120V160(km/h)28K（综合张力）13kN（接触网张力）160V200(km/h)30K（综合张力）15kN（接触网张力接触线距钢轨顶面的高度不超过6500mm,在区间和中间站，不小于5700mm（旧线改造不小于5330mm）：在编组站、区段站和个别较大的中间站站场，不小于6200mm：站场和区间宜取一样：双层集装箱运输的线路，不小于6330mm。在电气化铁路施工时，由施工单位在接触网支柱内缘或隧道边墙标出接触网设计的轨面标准线，开通前供电段、工务段要共同熨查确认，以后每年复测一次，复测结果与原轨而标准线误差不得大于±30mm。第156条接触网带电部分至固定接地物的距离，不小于300mm；至机车车辆或装载货物的距离，不小于350mm。跨越电气化铁路的各种建筑物与带电部分最小距离，不小于500mm。当海拔超过100Omm时，上述数值应按规定相应增加。在接触网支柱与距接触网带电部分5000mm范围内的金属结构物须接地。天桥与跨线桥跨越接触网的地方，应按规定设置平安栅网。有大型养路机械作业的线路，接触网支柱内侧距线路中心距离不小于3100mmo第157条架空电线路跨越接触网时，与接触网的垂直距离：10KV以上至UOKV.电线路,不小于3000mm：220KV电线路,不小于4000mm：330KV电线路,不小于5000mm；500KV电线路,不小于6000mm。为避开低压线路跨越高压线路，便于设备修理管理，10KV与以下的电线路（包括通信线路、广播电视线路等）不得跨越接触网，应由地下穿过铁路。接触网支柱不允许附挂通信、有线电视等非供电线路设施。第158条为保证人身平安，除专业人员执行有关规定外，其他人员（包括所携带的物件）与牵引供电设备带电部分的距离，不得小于2000mmo在设有接触网的线路上，严禁攀登车顶与在车辆装载的货物之上作业；如确需作业时，须在指定的线路上，将接触网停电接地后，方准进行。双线电气化铁路实行V形天窗作业时，为确保人身平安，应在设备、机具、照明、作业组织等方面实行相应措施。第159供电设备应具有：线路由两端变、配电所供电的互供条件，变、配电所跨所供电的条件，电气试验设备，快速抢修实力。IOKV与以上电力线路不允许附挂通信、有线电视等非供电线路设施。铁路各车站与设有人员看管的道口都应有牢靠的电力供应，沿线车站原则上通过电力贯穿线供电。外部电源不能满意要求时，铁路应FI备发电所或发电机组。自动闭塞信号应由单独架设的自闭电线路供电。电力工程竣工必需进行交接试验，试验合格后方能投入运行。第160条铁路供电设备应满意下列要求：1 .一级负荷应有两个独立电源，保证不间断供电：二级负荷应有军靠的专用电源。2 .受电电压依据用电容量、牢靠性和输电距离,可采纳I1.OKV、35(63)KV.IOKV或380V/220或3.用户受电端供电电压允许偏差：(】)35KV与以上高压供电线路，电压正负偏差的肯定值之和不超过额定值的10%:(2) IOKV与以下三相供电线路为额定值的±7%：(3) 220V单相供电的,为额定值的+7%10%：(4)自动闭塞信号变压器二次端子，为额定值的士10%。在电力系统非正常状况下，用户受电端的电压值允许偏差为额定值的±10%。第161条电力线路跨越非电气化铁路时，其导线最大驰度的最低点至钢轨顶面的距离：1. 500KV线路，不小于MooOmm：2. 330KV'线路，不小于9500mm；3. 220KV线路，不小于8500mm：4. IIOKV与以下线路，不小于7500mm。电力线路的电杆内缘至线路中心的水平距离：1. 380V与以下低压线路,不小于3100mm：2. IOKV高压线路，不小于3100mm；3. 35KV与以上的高压线路,不小于杆高加3100mm。电力线路导线至钢筑顶面的垂宜距离，应依据规划考虑发展电气化的须要。责任。铁路200-250KM/H既有线技术管理方法第61条CTCS-2级列控系统是基于轨道电路加点式应答器传输列车运行许可信息并采纳目标距离模式监控列车平安运行的列车运行限制系统，包括车载设备和地面设备。第68条列控车载设备有完全监控模式、部分监控模式、目视行车模式、调车模式、隔离模式和待机模式等六种。第81条接触网悬挂类型应采纳全补偿箍洁链形悬挂或全补偿弹性链形悬挂。正线接触线额定张力应不小于15KNo第92条在CTCS-2级区段，动车组在完全监控模式、部分监控模式下运行时，进入闭塞分区的行车凭证为列控车载设备显示的允许运行的信号。铁路客运专线技术管理方法(300-350KM/H)第65条CTCS-3级列控系统是基于GSM-R无线通信实现军地信息双向传输，无线闭塞中心生成行车许可，轨道电路实现列车占用检查，应答器实现列车定位，并具备CTCS-2级功能的列车运行限制系统，由列控车载设备和地面设备组成。第79条列控车载设备CTCS-3级的控车模式有完全监控、引导、目视行车、调车、隔离、待机等模式：CTCS-2级为后备控车模式，有完全监控、部分监控、目视行车、调车、隔离、待机和机车信号等模式。第80条动车组在CTCS-3级区段按列控系统后备模式行车时，最高运行速度300KMH三第89条机车信号模式是装备CTCS-3级列控车载设备的动车组在CTCS-O/1级区段运行时运用的模式。经司机操作后，列控车载设备转为最高限速80KM/H控车模式。在机车信号模式下，地面信号显示为行车凭证。第132条接触网的额定电压为25KV。长期最高工作电压为27.5KV,短时（5min）最高电压为29KV,最低电压为20KV。接触网平安工作规程第15条接触网的检修作业分为三种：1 .停电作业一一在接触网停电设备上进行的作业。2 .间接带电作业一一借助绝缘工具间接在接触网带电设备上进行的作业。3 .远离作业一一在距接触网带电部分Im以外的旁边设备上进行的作业。4 17条依据作业性质的不同，工作票分为三种：1 .接触网第一种工作票，用于停电作业。2 .接触网其次种工作票，用于间接带电作业。3 .接触网第三种工作票，用于远离作业即距带电部分Im与其以外的高空作业、较困难的地面作业（如安装或更换火花间隙和地线、补偿装置、开挖和爆破支柱基坑、未接触带电设备的测量等）。第18条第一、三种工作票有效期不得超过3个工作口.其次种工作票有效期不得超过2个工作日。全部工作票保存时间不少于12个月。第24条V形天窗接触网检修作业运用的工作票右上角应加盖“上行”或“下行”印记。工作票中要有针对V形天窗接触网检修作业的特殊性提出的平安措施。主要是：1 .写明上行（下行）停电，下行（上行）有电，人员机具不得侵入下行（上行）限界。2 .防止误触有电设备的平安措施。3 .防止感应电损害的平安措施。4 .防止穿越电流损害的平安措施。5 .防止电力机车将电带入作业区段的平安措施。在设备较困难的区段作业，应附页画出作业区段简图，标明停电作业范围、接地线位置，并用红色标记带电设备。6 36条凡在距离地面3m以上的处所进行的作业均称为高空作业。7 62条进行V形天窗作业应具备的条件：1 .上、下行接触网带电设备间的距离大于2m,困难时不小于1.6m。2 .上、下行接触网带电设备距下、上行电力机车受电弓瞬时距离大于2m,困难时不小于1.611u3 .距上、下行或由不同馈线供电的设备间的分段绝缘器其主绝缘爬电距离不小于1.2m04 .全部上、下行线间横向分段绝缘子串，爬电距离必需保证在1.2m与以上，污染严峻的区段要达到1.6m。5 .同一支柱上的设备由同一馈线供电。不能采纳V形天窗进行的停电检修作业，须在垂直天窗内进行，其地点应在接触网平面图上用红线框出，并注明禁止V形天窗作业字样。6 63条利用V形天窗停电作业时，应遵守下列要求：1 .接触网停电作业前，必需撤除向邻线供电馈线的重合闸，相应所、亭可能向作业线路送电的开关应断开。2 .作业人员作业前，工作领导人（监护人员）应向作业人员指明停、带电设备的范围，加强监护，并提示作业人员保持与带电部分的'F安距离，确保人员、机具不侵入邻线限界。3 .为防止电力机车将电带入停电区段，有关车站应确认禁止电力机车通过的限制要求。4 .利用V形天窗在断开导电线索前，应事先实行旁路措施。更换长度超过5m的长大导体时，应先等电位后接触，拆除时应先脱离接触再撤除等电位。5 .V形天窗检修吸上线、回流线（含架空地线与回流线并用区段）时不得开路，如必需进行断开回路的作业，则必需在断开前运用不小于25平方宅米的铜质短接线先行短接后，方可进行作业。在变电所、分区亭、AT所处进行吸上线检修时必需利用垂直天窗。6 .V形天窗更换火花间隙、检修支柱下部地线，可在不停电状况下进行，执行第三种工作票并做好行车防护，不得侵入限界；开路作业时要运用短接线先行短接后，方可进行作业。雷、雨、雪、雾天气时，不得进行更换火花间隙和检修支柱地线的作业。7 .检修隔离开关、电分段锚段关节、关节式分相和分段绝缘器等作业时，应用不小于25平方宅米的等位线先连接等位后再进行作业。第67条供电调度员在发布停电作业吩咐前，要做好下列工作：1 .将全部的停电作业申请进行综合支配，审查作业内容和平安防护措施，确定停电的区段。2 .通过列车调度员办理停电作业的手续，对可能通过受电弓导通电流的分段绝缘部分实行封闭措施，防止从各方面来电的可能。3 .确认有关馈电线断路器、开关与接触网开关均已断开，作业区段的接触网已经停电，方可发布停电作业吩咐。4 79条当供电调度送电时须按下列依次进行：1 .确认整个供电臂全部作业组均已消退停电作业吩咐。2 .依据规定进行倒闸作业。3.通知列车调度员接触网已送电，可以开行列车。第95条遇有危与人身和设备平安的紧急状况，可以不经供电调度批准，先行断开断路器或有条件断开的负荷开关、隔离开关，并马上报告供电调度。但再闭合时必需有供电调度员的吩咐。接触网运行检修规程第85条受电弓动态包络线是指运行中的受电弓在最大抬升与摇摆时可能达到的最大轮廓线。动态包络线范围内不得有任何障碍影响受电弓运行。第86条受电弓动态包络线应符合下列规定：120kmh与以下区段，受电弓动态抬升量为100mm,左右摇摆量200mm«120-160kmh区段，受电弓动态抬升量为120mm,左右摇摆量为250mm200kmh区段,（导线高度为6m时）受电弓动态抬升量为160mm,左右摇摆量直线区段为25Omm,曲线区段为300mm0200250kmh区段，受电弓动态抬升量暂按200mm,左右摇摆量口线区段为250mm,曲线区段为350mm。第124条直线区段接触线之字值为200300mm.在增大设计风速条件下，当电力机车受电弓工作宽度不超过125OmnI时，接触线距受电弓中心的最大水平偏移不应大于450mmo第125条锚段长度不宜超过】600m,最大跨距不得超过65m,对山口、谷口、高路堤和桥梁等风口范围内的跨距，应按设计标准选用值缩小510m,且最大跨距不宜超过50m。牵引变电所平安工作规程第17条供电调度员下达的倒闸和作业吩咐除遇有危与人身与设备平安的紧急状况外，均必需有吩咐编号和批准时间：没有吩咐编号和批准时间的吩咐无效。第20条牵引变电所发生高压（对地也压为250V以上，下同）接地故障时，在切断电源之前，任何人与接地点的距离：室内不得小于4m：室外不得小于8mo必需进入上述范围内作业时，作业人员要穿绝缘靴，接触设备外壳和构架时要戴绝缘手套。作业人员进入电容器组围栅内或在电容器上工作时，要将电容器逐个放电并接地后方准作业。第28条需供电调度下令倒闸的断路器和隔离开关，倒闸前要由值班员向供电调度提出申请，供电调度审查后发布倒闸作业吩咐；值班员受令熨诵，供电调度确认无误后，方准赐予吩咐编号和批准时间；每个倒闸吩咐，发令人和受令人双方均要填写倒闸操作吩咐记录。供电调度员对1个牵引变电所1次只能下达1个倒闸作业吩咐，即1个吩咐完成之前，不得发出另1个吩咐。对不须要供电调度下令倒闸的断路器和隔离开关，倒闸完毕后要将倒闸的时间、缘由和操作人、监护人的姓名记入值班口志或有关记录中。第38条电气设备的检修作业分五种：一、高压设备停电作业一一在停电的高压设备上进行的作业与在低压设备和二次回路上进行的须要高压设备停电的作业。二、高压设备带电作业一一在带电的高压设备上进行的作业。三、高压设备远离带电部分的作业一一当作业人员与高压设备带电部分之间保持规定的平安距离条件下，在高压设备上进行的作业。四、低压设备停电作业一一在停电的低压设备上进行的作业。五、低压设备带电作业一一在带电的低压设备上进行的作业。第82条带电作业按作业方式分为干脆带电作业和间接带电作业：干脆带电作业一一用绝缘工具将人体与接地体隔开，使人体与带电设备的电位相同，从而干脆在带电设备上作业。间接带电作业一一借助绝缘工具，在带电设备上作业。广州铁路（集团）公司电气化区段接触网停送电作业程序第四条供电部门对接触网进行检修作业时的停、送电作业程序1 .停电作业程序：（1）供电驻站联络员按规定填记运统46,办理登记手续，车站值班员向列车调度员报告登记内容。（2）供电驻站联络员向段供电调度申请停电。（3）集团供电调度依据施工支配，提前将接触网停电检修需停电的区段等内容在停送电签认本上填写好，在接到段供电调度申请后,向列车调度员申请停电。（4）列车调度员依据集团供电调度的申请和车站值班员的报告，与施工支配逐项核对无误后，布置有关站段提前做好停电前的各项打算工作，在得到车站值班员打算工作已就绪的报告，并确认已具备停电条件后，发布准许停电吩咐，并通知集团供电调度XX行车限制卡范围（×X供电臂）可以停电并签认。（5）集团供电调度依据列车调度员的签认，通知段供电调度办理停电。在得到段供电调度确认已停电的报告后，通知列车调度员XX行车限制卡范围（XX供电臂）已停电，同时在停送电签认本上登记停电号码和实际停电时刻，列车调度员签认o（6）段供电调度确认已停电后，向供电驻站联络员下达接触网已停电、允许作业的吩咐，驻站联络员确认作业供电臂行车限制卡已办理、作业区段已封锁，通知现场作业负贡人可以作业。2 .送电作业程序：（1）接触网作业完毕，供电现场负贡人确认具备送电条件后，通知驻站联络员具备送电条件，可以送电。（2）驻站联络员按规定填记运统46,并向段供电调度提出送电申请。车站值班员依据运统46的填记向列车调度员报告可以复原送电。（3）段供电调度依据供电驻站联络员的送电申请，并得到集团供电调度的同意后，下令复原送电。确认已送电后，向集团供电调度报告，由集团供电调度将送电号码、实际的送电时刻登记在停送电签认本上，列车调度员签认。（4）列车调度员依据集团供电调度供应的送电号码、实际送电时刻和车站值班员的报告，下达已送电吩咐。接触网应急抢修规程故障推断与查找第12条铁路局供电调度员得知接触网发生故障，首先要依据故障的显示状况（故障电流、电压、故标、阻抗角）、爱护动作类型与各方面信息反映，快速判明故障地点和状况（当故障探测装置失灵时，可实行分段试送电、派人巡察等方法查找），尽可能具体地驾驭设备损坏程度和波与范围，与时与列车调度员办理接触网停电与行车限制有关事宜，并马上通知就近的接触网工区和供电段生产调度，组织调动抢修队伍，并报告铁路局供电主管部门，与时报告铁道部供电调度。常见接触网故障推断查找方法见附件1。第13条复线区段，为防止故障或事故扩大，当一个行别发生跳闸且重合失败时，供电调度员要马上依据故标指示，将可能发生故障地段通知列车调度员，列车调度员应快速通知在线运行的邻线机车乘务员加强了望，必要时实行限速等平安措施。第14条变电所馈线断路器跳闸重合失败后，为避开扩大故障范围，布未确认符合供电和行车条件，作业人员未撤至平安地带时，不准盲目强送电。当故障跳闸重合失败后，住没有相应供电臂有关故障信息的状况下，为解除因电力机车短路接地等故障跳闸，供电调度员可通过列车调度员通知所在供电臂上的电力机车降下受电弓后，进行一次强送电。当变电所所在站区发生近点短路（故标指示在3公里范围内），自动重合失败后，若跳闸区段供电臂末端有分区亭并联断路器，不得用故障供电臂上的变电所断路器强送电，应用同方向另一供电普通过分区所的并联断路器向故障供电臂试送电。设有馈线故障性质推断装置的变电所，强送电前，还应先投入故障性质推断装置，推断馈线有无永久性故障。若有永久性故障，不得强送电。第15条接触网故障式找应以故标指示为依据，向两侧扩大杳寻。要依据供电调度员的指令，参考车务、机务、工务、电务、公安等人员反映的状况，结合天气、温度、运行环境等因素有重点地组织查找。抢修出动第17条接触网工区接到抢修通知后，应按抢修组内部的分工，带好材料、工具等，白天15分钟、夜间20分钟内出动。工区值班人员与时将出动时间、状况报告铁路局供电调度、供电段生产调度和供电车间。第18条接触网抢修车辆应按救援列车办理。抢修车辆出动前，供电调度员应将车号与到达的地点通知列车调度员，列车调度员应优先放行，使之快速到达事故现场。第19条复线区段，当故障现场有列车停留时，接触网抢修车辆可通过邻线运行到达故障现场。当故障线路有车辆占用时，接触网抢修人员应视状况登车顶处理，或恳求列车调度员尽快支配腾空线路，为接触网抢修作业创建条件。抢修方案第20条制定抢修方案，应本着“先通后宴”的原则，以最快的速度设法先行供电，疏通线路，必要时可实行迂回供电、越区供电、降弓通过或限制列车速度通过等措施，尽量缩短停电、中断行车时间，并尽快支配时间处理遗留工作，使接触网与早复原正常技术状态。在双线电化区段，除按上述“先通后熨”的原则制定抢修方案外，还要集中力气以最快的速度设法“先通一线”尽快疏通列车。当故障停电区段有重点列车运行时，抢修方案还应遵循“先重点，后一般”的原则，首先使接触网脱离接地，尽快复原送电，待重点列车离开故障供电单元时，再要点对故障地点进行曳原。第21条为保证快速抢通，允许接触网满意最低技术条件开通运行。在开通、疏通列车后再申请天窗停电，尽快处理使设备达到运行技术标准。常见接触网故障抢修应急方案见附件2。第22条降弓距离应满意列车惰行运行要求。故障地段降弓时间一般不宜超过24小时。抢修指挥第23条接触网故障抢修工作必需听从铁路局供电调度员的统一指挥。抢修组设现场指挥一人，负责抢修方案的现场实施。全部参与现场抢修的人员都必需听从抢修指挥人员的统一指挥。当有两个与以上班组同时参与抢修时，应由供电段故障抢修领导小组指定一名人员任现场指挥。第24条查寻故障人公找到故障点后，应马上报告现场指挥，说明故障的位置、性质、破坏范围等状况。现场指挥应马上对现场破坏范围等状况核查清晰，组织人员提出抢修建议方案报供电调度员。第25条供电调度员要依据故障破坏范围等状况与抢修组提报的建议方案、故障区段行车状况和运输要求，尽快确定抢修实施方案。抢修方案一经确定一般不应变动，确屈必需变动时要经过供电调度员同意，并通知有关部门和单位。第26条在铁路局（段）设备分界旁边发生故障时，相邻的铁路局（段）应主动帮助抢修，在参与抢修中听从故障所在铁路局供电调度员和抢修指挥人员的指挥。第27条在协作铁路交通事故救援时，接触网抢修指挥人员应听从事故现场负责人的调动，对接触网进行停电拆除或修复工作，并将工作状况与时报告事故现场负责人。事故救援结束，依据事故现场负贡人的吩咐向供电调度员申请办理接触网送电事宜。第28条在接触网抢修过程中，抢修组要指定专人与铁路局供电调度、供电段生产调度常常保持通讯联络，随时报告抢修进度等状况，同时供电调度员要将运输要求与时传达给接触网抢修现场指挥。开通线路第29条接触网修熨过程中，对接触网主导电回路与受电弓动态包络线等关键部位要严格把关，确认符合供电行车条件后方准申请送电。送电后要视察1-2趟车，确认运行正常后抢修组方准撤离故障现场。第30条需封锁线路、设置降弓或限速运行时，抢修人员应向供电调度员报告起止位置（或范围）和列车运行留意事项，并按规定在相邻车站登记，现场设置标记或显示手信号。接触网限速值应由现场指挥人员依据抢修后接触网技术状态确定。平安作业第31条在整个抢修工作中，要坚持平安作业，要严格遵守接触网平安工作规程和有关规定，防止扩大故障影响范围和发生意外事故。第32条抢修过程中要坚持设置行车防护，防护人员要思想集中，坚守闵位，履行职责，与时、精确地传递信号。第33条抢修作业可以不开具工作票，但必需办理停电作业吩咐,实行平安措施。抢修指挥在抢修作业前要向作业人员宣布停电范围，划清设备带电界限。对可能来电的关键部位和抢修作业地段，要按规定设置牢靠足够的接地线。第34条在拆除接触网作业时，要防止支柱倾斜，线索断线、脱落等；在抢修复原作业中，对安装的零部件特殊是受力件要紧固牢匏，防止松脱、断线引起故障犷大。接触线、载流承力索（含大电流区段非载流承力索）、供电线（正馈线）、加强线等主导电回路途索断线实行临时紧起送电方案抢修时，须加装短接线，短接线截面不得小于被连接导电线索截面。第35条在160kmh与以上曳线区段，当故障地段线间距不足6.5m时，抢修作业时邻线列车应限速至160kmh以下。第37条接触网应急抢修过程中，铁路局供电调度员应按铁路供电设备故障调查处理方法的要求，与时填写牵引供电、电力故障速报电传或网络传送铁路局供电专业管理部门和铁道部供电调度，并实时汇报抢修进度。常见的接触网故障抢修方案一、接触线断线当发生导线断线时，首先应查明断线发生的准确位置，断口两侧的损坏状况，断线波与的范围等状况。1 .导线断线损坏范围较小，断口两侧无较大损伤、变形，可以干脆紧线对接。导线严峻损伤在一个跨距以内，必需加换一段导线，这时可在地面上先做好一个接头，网上将新旧线紧起后作另一个接头。2 .导线断线损坏范围较大时，可视具体状况确定方案，假如列车楮行可以通过故障区段时，可将接触网脱离接地实行降弓通过的方法，先行送电通车。具体应遵循如下原则：(1)站场侧线断线，可先将线索紧起，保证咽喉区行车，送电先开通正线。站场正线或区间断线，可将线索紧起，实行降弓通过的方法送电通车。(2)利用紧线方式送电时，必需加装分流短接线，严禁利用受力工具导通电流回路。3 .导线断线处理后，必需将该锚段全部巡察一遍，特殊是中心锚结、线岔、补偿装置、锚段关节等设备，是否可以通车，同时应考虑气温改变时对设备的影响。二、承力索断线承力索断线可用紧线工具将承力索紧起后即送电通车，必要时降弓通过。载流承力索或大电流区段非载流承力索必需安装分流短接线。承力索断线抢修后，应对整锚段进行巡察测量，特殊要留意中心锚结、线岔、绝缘锚段关节等处是否达到要求。
