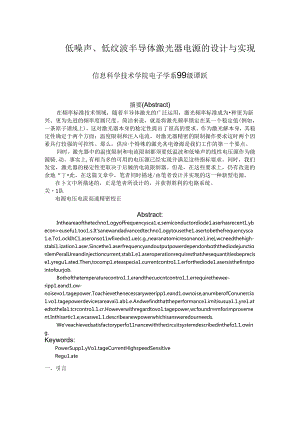

低噪声、低纹波半导体激光器电源的设计与实现信息科学技术学院电子学系99级谭跃摘要(Abstract)在频率标准技术领域，随着半导体激光的广泛运用，激光频率标准成为种更为新兴、更为先进的频率度属尺度。简洁来说，就是将激光频率锁定在某一个稳定值(例如，一条原子谱线上)，这对激光器本身的稔定性提出了很高的要求。作为激光解本身，其稳定性确定于两个方面：温度限制和注入电流。对激光器精密的限制操作要求这时两个因素具仃较强的可控性。那么，供应个特殊的激光其电潦源是我们工作的第一个要点。同时，激光器中的温度限制和电流限制都须要低温波和低噪声的线性电压源作为能源骑.动。事实上,有相当多的可用的电压源已经实现并满足这些指标要求。同时，我们发觉，激光器的秘定性更取决于后皴的电流限制器。但是，在这些要求上，仍有改进的余地“丁此，在这篇文章中，笔者同时描述/由笔者设计并实现的这一种新型电源。在卜文中所描述的，正是笔者所设计的，并获得胜利的电路系统。关1队电源电压电流高速精密校正Abstract:Intheareaofthetechno1.ogyoffrequencysca1.e,semiconductordiode1.aserhasrecent1.ybecon>eusefu1.too1.s.It'sanewandadvancedtechno1.ogytousethe1.asertobethefrequencysca1.e.To1.ockIhC1.aseronso11wfixedva1.ue(c.g.,nearanatomicresonance1.ine),wcneedthehigh-stabi1.ization1.aser.Sincethe1.aserfrequencyandoutputpowerdependonboththediodejunctionIemPeraIUreandinjectioncurrent,stab1.e1.aseroperationrequiresthathesequantitiesbeprecise1.yregu1.ated.Then,tocomp1.eteaspecia1.currentcontro1.1.erforthediode1.asersisthefirstpointofourjob.Bothofthetemperaturecontro1.1.erandthecucntcontro1.1.errequirethewee-ripp1.eand1.ow-noisevo1.tagepower.Toachievethenecessaryweeripp1.eand1.ownoise,anumberofConunercia1.vo1.tagepowerdevicesareavai1.ab1.e.Andwefindthattheperformance1.imitisusua1.1.yre1.atedtotheIa1.tcrcontro1.1.cr.Howeverwithregardtovo1.tagepower,wcfoundrmforimprovement.Inthisartic1.e,wcaswe1.1.describeanewpowerwhichisansweredourneeds.We'veachievedsatisfactoryperfo11nancewiththecircuitsystemdescribedinthefo1.1.owing.Keywords:PowerSupp1.yVo1.tageCurrentHighspeedSensitiveRegu1.ate一、引言一、介绍作为一种很好的可调、单色激光源，随着其理论的成熟和制造工艺水平的提高，半导体激光器日益成为科学探讨领域中的一项强有力的工具。在实际运用中，对激光器的稳定性要求有两类：第一类是光通讯、激光光谱试验等，对频率槎定性要求不高，我们称之为稳频激光器；其次类是精密长度计量和原子、分子超精细能级跃迁等精密测量，这类运用须要测至12位有效数字，精度为10、m“通过选择一些具有很高稔定性的谱线精密测出其肯定值，然后运用规定条件，如原子、分子气室的气压、温度、泉浦光的光强、形态等条件，并将激光频率领于其上，这种具有确定频率值，不确定性可达IO？的稳频激光罂我们称之为激光频率标准(简称为光嫉标)。北京高校电子学系光电子技术试验室从事激光频率标准的探讨与实现，我所制作的电源系统，协作温控、海压线性放大器以及锁相环三次微分电路构成激光频标的主要电路系统。二、半导体激光二皴管的性演时注入式半导体激光器，但流经PN结的注入电流超过阈值，型和型材料覆盖层之间的有源区我流子形成反转分布，即导带中拥有电子，而且对应的价带中则流有空穴，到带中的电子向卜跃迁至能量低的价带,而发牛.电子和空穴的红合，发生受激辎射,产生光了，由于谐振腔的反馈作用，使其产生激光。这便是半导体激光器的基本工作原理“从结构上看，半导体激光器与其他类型的激光器一样,可以看作由工作物质、光谐振腔和供应能量使得粒子数发生反转的泵组成。本试验主要运用的是光频标常用的GaAs-GaAIAs双异质激光器.此种激光器利用半导体晶体的解理面作为反射饯构成谐振腔，靠注入的我流子供应能量，实现电子与空穴的豆合，产生受激放射的光子。从原理上来讲，在工作物侦肯定的状况下，半导体激光器输出的激光领率应当由谐振腔长度和激励源的强度有关，换句话说，半导体激光器的输出频率取决于：PN结的温度和注入电流的大小。如下图(2.1)所示,可以看出温度和电潦对输出的影响：另外，由于半导体PN结相当脆弱，稍有电流冲击就会造成损害.所以在详细运用半导体激光涔时，我们对其供电电路和调制电路的赛求相当严格。同时要求电源的秘定性和转换速度能够达到肯定的水平，由此.我们下步就可以得出该电路系统设计耍求.三、半导体激光电源设计指标通过以上对半导体激光器的介绍和分析，可以看出，其性能受到电源的干脆影响。因此，我们希望，电流源越精密、越稳定越好。而由于温控电路的制冷/制热功率放大器的须要，我们的电压源输出功率越打越好、电位纹波越小越好。另外一方面，由于成本核算以及可实现性上的考虑，我们不行能提出一个科幻般的指标，要兼顾需求与成本。由此，定下如下的指标和实现功能：电压源电压输出10V15V:-IOV-15V（双路对称）纹波:0.1mV输出最大功率：=50W,单路输出电流大于2.0A具有自爱护功能，防止损宙。电流源可调范用：0-30OnIA电流长期稳定度:ImAZDay电流纹波及噪声：1.uA考虑到,激光频率的调整，本设计还包括f调制信号的输入接口，让电流可以被其他电路限制，以实现负反馈自适应系统。二、基本设计方案一、电国旗由于电能要求的问题，我们无法通过电池来实现。依据传统设置，有两种选择方案：是开关电源，另一种是线性电源。由丁开关电源的调整器件是工作在饱和区或者是截至区，所以调整器件的功耗比较小，效率较高。但是由于开关电源工作的原理，要抑制纹波就要运用很大的电感，所以我们不能实现较小体枳同时又达到低触波的效果。而由于本设计所谓的“大功率”事实上只是中小功率，所以，并不非常在乎电源的效率。而为了实现对精度、稳定度的要求，所以我们设计方案选择线性电源。其调整冷件工作于线性区，通过吊联负反馈实现对纹波的抑制。为了实现精度和稳定度的要求，设计J'两级调整模块，前一,级运用稔压芯片，通过扩流，输送到后一级调整模块，再调整，实现抑制触波和降低噪声的要求.以卜是设计方案的基本框图：ri基准取样电网滤波市电通过电网滤波涔（防止由于异样状况而产生.的各种高压状况,例如宙击）进入变压罂，降至21V（峰值），经过整流滤波后通过由稳压集成块与犷流电路组成的一级调整电路：之后，通过后级的串联一取样一反馈一调整，最终输出.二、电流源与供电的电压源一样，这部分的电路也是采纳串联负反馈调整电路来实现恒定电流。只不过取样方式是电流取样。缘由也是为了保证精度。考虑到激光器的爱护，须耍运用慢启动电路.使得电流输出再起先时不至较大，半导体顺当过渡到正常工作区。另外，由于避开干扰的缘由，该电路哲且不宜设计为数控或者机控，这样会带来很大的噪声。下图为其基本设计框图：三、详细方案的理论分析和设计一、串联负反馈的原理分析一PID（比例一积分一微分）RM在整个系统中，利用设计适当的反馈节达到输出信号与我们的基准信号有非常稔定和快速的跟踪的效果，是设计的主要部分和关键环节.(一)也:分析：从上面的分析我们可以看出：我们的两个系统事实上是同一种设计方法的两种实现两个系统事实上都可以简化为卜图所示的一种校正方法，即使得输出信号按肯定的比例跟踪基准信号，并且在跟踪的过程中保持稳定和灵敏变更。y(t)Y(三)注IXs可机为基准.信号Y(三)则为输出信号那么，我们的工作事实上就是构造适当的传输系数H(三)使得输入信号与输出信号满足下面的要求：1 .首先我们应当创建一个稳定的系统，防止任何由系统的传输函数非稳定而导致的错误，其次才谈得上改善系统的性能定义误差信号：¢(0HXO-XOI明显，为了达到消退纹波和噪声的基本要求，要求随时间增长而减小到0,即：Iimea)=O这个定义说明白系统的有效性;2 .定义跟踪速度匕:设误差信号减至初始误差的孝时所用的时间为误差衰诚时间参数八则有:,=该定义说明白系统的灵敬度，那么作为我们的反饿系统来说，假如不考虑其他因素，为了达到更好的抑制纹波和噪声信号，我们须要q越大越好：当然，由于该值非常难于定性计算，我们在下面的探讨中并不详细计算该值，只是直观的推断该值的大小。(二)、三*a反馈网络的基本传输函数为：1+/()A71.,(.y)其中的，为校正方式、”（.，）为基本线性跟踪函数。由于，,式S）并非设计要点（有时甚至只是一个单独的、具仃通频带的线性潜件,为了达到上面我们所探讨出的要求.主要须要设计（三）部分,以下是校正方式的般理论：a）超前校正下图所示为RC超前网络。其传递函数为:Hd一卢一或者简化为:3+4s+b其幅频和相频特性见下:给原系统串入超前校正，一方面，由于正斜率的作用，使得截止频率提商：另一方面，在截止频率旁边引入了正相移，使具有较大的稳定裕度。这样既改善了稔定性，乂使得系统的被止频率提高。在我们的系统中，为了达到对裔频噪声更好的监视，提高系统稳定性，超前校正是非常有效的。当然，一般运用的时候，处于负载效应和增益损失的角度考虐，般采纳有源超前校正。但是，超前校正很难变更系统的低频特性。这须要另外的校正方式滞后校正。b）滞后校正下图所示为Re超前网络。其传递函数为:、RCs+1H3=fF区逐gCs+1.R2或者简化为:H(三)=Is+“s+b网络的频率特性曲线如下图所示:正如上面所述的关于超前网络的描述，该网络可以看作超前网络的“逆网络”。方面，由于幅嫉负斜率的作用，显著她小了频宽，以牺牲系统的快速性来换取稔定性.另一方面，虽然从相频曲线看，校正带来r负位移，但是由丁作用处于频率较低的部位，不会给系统稳定裕量带来很大的膨响。另外，串联滞后校正并没有变更原系统最低须段的特性，故对系统的稳态精度不起破坏性作用。相反，往往还允许适当提高开环增益，进步改善系统的稳态精度。C）滞后一超前校正通常，我们在系统设计中同时须要引入上述的两种校正方式，作用于不同的嫉率部分，全面提高系统的限制性能。由于该网络是上述两种网络的叠加,兼具上面两种网络的特点.在则不对其再做赘述。(三)、实际设计作为实际的反饿设计，采纳f以上面的基本网络为原理构造的PD(比例积分)、PID(比例积分做分>两种调整器(另有PD比例微分调整器，相当于超前校正，由于干扰信号的低频性质，并没有雎独采纳)。1. PiHM传递函数为：H(三)=K+-Ts明显，我们从图(5.1)中运放和其相关的阻容涔件构成的网络得到的S域表达式符合上面的通式。其作用相当于滞后校正。在设计稳压源时，由于处理的主要是低频信号，为r避开一些高频干扰使得电路稳定性变坏，我们采纳p调整.依据在基本分析中所要求的那样，我们先来从理论上证明系统的稳定性：电路的其余部分的调整系统简化为一个一阶的惯性系统，其传输函数为：H,Ss)=-<1)s+该系统具有一个普遍的低通系统的特质。我们得到：”(Ks+4)F(三)=Z-J-(2)s2+a(1.+K)s+-a由于我们运用的为一般的电阻电容所构造的网络，明显有K>0、0,系统极点在S域左半部分，为稳定系统，满足我们的第一个要求：其次我们考虑：Iimf（三）=O(3)再依据终值定理：IimAa)=Iim*(三)(4)7-MC-0Iimar)=Iim(1-尸(三)MS)I(5)ro*C处于对于电压源基准源调整和输出电压值变更的特性，我们考虑网络的阶跃响应(X(三)=1.)，由(2)、(4),(5)得：SIime(f)=IiInSg=Iimsr<三*Or0S-as"+(1.+K)sci满足我们的其次个要求;同时，随若s,e(r)衰减的速度与S成正比。也就是说，我们在基本分析中定义的跟踪速度、，,与STO的速度呈线性关系:2. PIDMtt闻名的比例.积分微分校正，其传递函数：H(三)=K+Kis+-,Ts视察我们的电流源电路的反馈节部分，下面是其传输系数表达式:对于低频：取样反馈部分电路传输系数仍旧为上面的PI形式：对于高频：基准源、R3、R4、R5、1.1.和C3的网络及运放和四周的R1.容网络共同组成P1.D校正：方而，前齐(基准源、R3、R4、R5、1.1.和C3的网络引入s',R3与基准源匹配，满足直流时的积定条件，高频取样仅仅考虑剩下的R1.C网络，在高频时，R4阻抗较大，高频断路，仅仅考虑我下的R1.C串联网络.在剩下由1.1.、C3、R5组成的R1.C网络中，由1.1.(位丁分母)、C3引入,构成j'PI校正：另一方面，后者引入S1.运放与其输入级电阻和增益电容C2构成了典里的积分器电路，即引入了s,至此，P1.D网络构成；运放的输出极接一个并联阻容网络，引入典型的超前校正，进一步的提高电路的灵敏度综上所述，整个网络构造运用了滞后一超前校正。当然，其S域的表达式非常困难，而其原理也是上面所陈述的，没有必要进行赘述.我们可以干脆用其化简的P1.D表达式来证明它满足我们的要求：首先考虑系统的槎定性：仍旧设定系统为一阶线性惯性系统：H,i(三)=-$+a(K.s2+Ks+-)得到：F(三)=：1(1+dKj)s'+(+(iK)s+由于上式中的各个参数均为正实数，系统稳定；然后，考虑我们对有效性描述的定义：Hmdr)=0,仍旧考虑阶跃响应r->（x=-）,可以证明该系统满足这个条件:S另外，视察尸（三）的形式，我们发觉，一般应当有两个零点，这样，实行适当的参数，一方面在低频段我们能有效保证系统的稳定性，提高秘态精度，达到滞后校正的作用：在高频段，提高系统的截止频率，提高响应速度（包括我们所定义的匕.）达到超前校正的作用。至于系统在局部引入的超前校正，其分析方法同上，从略。二、详如的电路原理分析：由于电源电路的普及性，这里并不对整个电路的每个部分做赘述，只是选择其中须要留意的或者是比较创新的地方加以细致说明,其他一宅带过0（一）、变压的设计I选择环形变压涔，留意：市电最好加电源滤波器后再接变压器初级，以避开市电运作时由于偶然因素（雷击、大功率电器上下电等）弓I起的浪涌电压。（二）、桥式须要留意的是，在每一个整流管上应当并接小电容，这是出于避开高频信号干扰损伤的目的。整流管的选择依据最大电流、浪涌电流选择合适的整流管，木设计中运用的是2N4OO2。（三）、精密电阻I试验证明，在电流源电路中，取样电阻的精密程度干脆影响了电流输出的稳定性，在试验中，我们运用了温漂小于5卬，/,匕、额定功率为30W的精密电阻，四”扩流电Sh由于仅运用78XX和79XX无法满足功率指标，所以须要在原来的基础上进行扩流，如卜图所示，0=%©+Q(R叨"PG这样就可以得到我们所须耍的功率指标。（五）、护电Sh为了使得我们的电路本身具有肯定的自爱护功掂，避开由于过我等因素引起的不行笈原的损害。我们在电压源中采纳了限流型爱护电路，电路中的2SA1015和2SC1815即为吸流管.不运用效果更好的技流型爱护电路的缘由是：本身我们的负载（后级电流源）远远小于电压源的额定负载，截流型爱护不是非常必要,反而会增加电路的困难性。另外,考虑到半导体激光罂的性质，为了达到爱护目的,我们在电路中加入J慢启动的部分左图即为电流源的慢启动电路，起先时，Q1.截止，C23通过R25充电，C7上没有电荷，Q1.的e极相当于接地。当C23上的电压大于QI阈值电压Vbe后C7起先充电，直到Q1.的b极电压约为-I2V左右时（HJC23上的也压值约为12一一IN5242B的稳压值），停止充电，C7则保持一个电压使得Q1.导通。关闭电路后，电容通过Q1.的e极放电。Q1.TW127上面即是电路中比较独立的电路部分，与我们前面所述的串联负反饿网络构成了整个电路系统。电路图详见附图1、2.四'实际电路的完成和印刷电路板的制造对于电子产品来说，印制线路板设计是其从电原理图变成一个详细产品必经的道设计工序，其设计的合理性与产品生产及产品痂量紧密相关，而同时，线路板的设计由T详细的电路设计及要求有很大关系.在此将本电路的印制线路板设计以及一些普遍的原则介绍如下，所运用的EDA软件为PROTE1.99sc:一、板的布局：印制线路板上的元常件放置的通常依次：放置与结构有紧密协作的固定位理的元器件，如电源插座、指示灯、开关、连接件之类，这些器件放置好后用软件的1.OCK功能招其锁定，使之以后不会被误移动：放置线路上的特殊元件和大的元器件，如发热元件、变压器、IC等：放置小器件.二、元件板边*的距全部的元罂件尽量放困在离板的边缘3mm以内或至少大于板厚，这是由于在大批狂生产的流水线插件和进行波峰焊时，要供应应导轨槽运用，同时也为J'防止由于外形加工引起边缘部分的缺损，假如印制线路板上元器件过多，不得已要超出3mm范围时，可以在板的边缘加上3mm的轴边，轴边开V形槽，在生产时用手掰断即可。三、凹凸压之间的IM，在很多印制线路板上同时有高压电路和低压电路，高压电路部分的元涔件与低收部分要分隔开放置,隔离距离与要承受的耐压有关，通常状况下在20（X）kV时板上要距离2mm,在此之上以比例算还要加大，例如若要承受300Ov的耐压测试，则凹凸压线路之间的距高应在3.5mm以上，很多状况下为避开爬电，还在印制线路板上的凹凸压之间开槽。当然，在我们的设计中，只有低压电路，不存在上述的问题，在此泛泛而谈。四、印制线路板的定线：印制导线的布设应尽可能的短，在高频回路中更应如此：印制导线的拐弯应成圆角，而直角或尖角在高频电路和布线密度高的状况下会影响电气性能：当两面板布线时，两面的导线宜相互垂直、斜交、或弯曲走线，避开相互平行，以减小寄生耦合；作为电路的输入及输出用的印制导线应尽量避开相邻平行，以免发生回授，在这些导线之间圾好加接地线。五、印制导线的宽度：导线宽度应以能满足电气性能要求而又便于生产为宜，它的最小值以承受的电流大小而定，但最小不宜小于5mi1.,在我们设计的电路中，由于高密度、而轴度的要求，导线宽度取20mi1.40mih导线宽度在大电流状况卜还要考虑其温升，单面板试效表明，当铜箔厚度为501n,导线宽度40mi1.-6()mik通过电流2A时,阻升很小，因此,一般选用40mi1.60mi1.宽度导线就可能满足设计要求而不致引起温升：印制导线的公共地线应尽可能地粗,因为当地线过细时，由于潦过的电流的变更，地电位变动，电路参考电平不桎，会使噪声容限劣化。六、印制导线的间距I相邻导线间距必需能满足电气平安要求，而且为了便于操作和生产，间距也应尽量宽些。最小间距至少要能适合承受的电压。这个电压一般包括工作电压、附加波动电位以及其它缘由引起的峰值电用。假如有关技术条件允许导线之间存在某种程度的金属残粒，则其间距就会减小。试验表明，间距取为I315mi1.能够达到要求。七、印制导线的屏曦与接地：印制导线的公共地线，应尽量布置在印制线路板的边缘部分。在印制线路板上应尽可能多地保留铜箔做地线，这样得到的屏蔽效果，比一长条地线要好，传输线特性和屏级作用将得到改善，另外起到了减小分布电容的作用。印制导线的公共地线最好形成环路或网状，这是因为当在同块板上有很多集成电路，特殊是有耗电多的元件时，由于图形上的限制产生了接地电位差，从而引起噪声容眼的降低，当做成回路时，接地电位差减小。另外，接地和电源的图形尽可能要与数据的流淌方向平行，这是抑制噪声实力增加的秘诀：多层印制线路板可实行其中若干层作屏蔽层，电源层、地线层均可视为屏蔽层，般地线层和电源层设计在多U印制投路板的内房，信号线设计在内展和外乂。焊盘：焊盘的直径和内孔尺寸：焊盘的内孔尺寸必需从元件引线直径和公差尺寸以及搪锡层厚度、孔径公差、孔金属化电镀层厚度等方面考虑,焊盘的内孔般不小于25mi1.,因为小于25ni1.的孔开模冲孔时不易加工,通常状况下以金属引脚直径值加上8mi1.作为焊盘内孔直径，如电阻的金底引脚直径为2Omi1.时，其焊盘内孔直径对应为28mm,焊盘直径取决于内孔直径：1 .当焊盘宜径为60mi1.时，为了增加焊盘抗剥强度，可采纳长不小于60ni1.,宽为60mi1和长圆形焊就，此种焊盘在集成电路引脚焊楸中最常见。2 .焊盘直径可,用卜.列公式选取：直径小于15mi1.的孔:Dd=O.53直径大于8Oni1.的孔:DZd=1.5-2式中：（D一焊盘直径，d-内孔直径），其他:孔直径2Omi1.24mi1.32mi1.4()mi1.48mi1.64mi1.8Omi1.焊盘直径6Omi1.6Omi1.8Omi1.100mi1.120mi1.I40ni1.I60mi1.有关焊就的其它留意点:焊盘内孔边缘到印制板边的距离要大于80mi1.,这样可以避开加工时导致焊盘缺损。煌盘的开口：有些器件是在经过波峰焊后补饵的，但由于经过波峰焊后焊盘内孔被锡封住，使器件无法插下去，解决方法是在印制板加工时对该焊就开一小口，这样波峰焊时内孔就不会被封住，而且也不会影响正常的焊接。焊盘补泪滴：当与焊盘连接的走线较细时，要将焊盘与走线之间的连接设计成水滴状，这样的好处是焊盘不简洁起皮，而是走线与饵盘不易断开.相邻的焊盘要避开成锐角或大面积的铜箔，成锐角会造成波峰焊困难，而且有桥接的危急，大面积铜箔因散热过快会导致不易焊接。八、大面积敷销：印制线路板上的大面积敷铜常用丁两种作用，一种是散热，一种用丁屏蔽来减小干扰，初学者设计印制线路板时常犯的一个钳误是大面枳敷铜上没有开窗口，而由于印制线路板板材的基板与铜箔间的粘合剂在浸焊或长时间受热时，会产生挥发性气体无法解除，热量不易散发,以致产生铜济膨胀，脱落现彖。因此在运用大面积敷铜时，应将其开窗口设计成网状。九、板材与板月：印制线路板的厚度应依据印制板的功能及所装元件的重量、印制板插座规格、印制板的外形尺寸和所承受的机械负荷来确定。多U印制板总厚度及各展间厚度的安打应依据电气和结构性能的幼要以及检箔板的标准规格来选取。详细设计中并没有涉及这方面的问题，从略。五、试验结果及误差分析一、暮本涌测量仪器：附图3所示的放大器和Meichvange1.ectronic1.tdcom的V-212示波器测量条件：23"C测量结果：电压源电压输出I0V-15V：-IOV一I5V（双路对称）纹波:0.01mV输出最大功率：25W,即输出电流大于IQA电流源调整范围：030OmA电流触波及噪声：0.5uA考虑示波涔的带宽限制，修正为：电压源:纹波W0.0Imv电流源：电流纹波及噪声：0.1.uA二、比'在测量中,存在很多困难:系统本身的噪声已经超过一般仪器测量范用。本系统本身产生的噪声已经远远小了环境噪声，无法识别噪声源自环境还是系统本身产生。运用其他协助仪器测量，仪仅能够做出一个定性测量（见卜）由于最终的结果非常难以测量，超出了般仪器的测量实力，所以在测量的时候上面的测量并不能完全说明仪器性能指标“所以运用了一些特殊仪器进行r测量，并通过与其他相同功能的仪器的比较来说明该系统的性能指标。浦试方案：（一）、满试仪说明：MODE1.SR5701.owNoiseCurrentPreamp1.ifier描述：该仪器将所须要测量的微弱电流放大并转换成为电压信号特点：低噪声、宽带、精确指标：留意事项：所测电流（源）的输出阻抗必需大于转换系数的倒数，也就是说，应当使得输出不大于IV:当将电压源通过与高阻串联的方法模拟电流源时，以运用多个较小的电阻串联的方法来替代干脆运用大电阻的方法将FREQCOMP点调整到对应源的特性和选择精度的优化筑率响应运用较短的同轴传输线保持输出低于IV地底盘接地，但是不耍与放大器的地相接对于低水平测量，断开电源运用内置电源（二）、涌试方案;SourceIMQAmp1.1.f1.er×107V上面是在无任何输入的状况下运用SR570测量纹波时通过东波潜视察到的得到的基本噪声波形.仪器参数设置如下：示波器：×K)mV、×0.5msSR570：1.owpassfi1.ter：300/for-MBpoint、Mt1.BIoctaveGain：×5uAV上面是一台一般的国产稳压电源在带毂状况下运用SR57O测域触波时通过示波潺视察到的波形。相关参数设置同上。上面是本设计的电路在相同负载卜通过SR570放大后视察到的纹波，参数设置与上述样。相关参数设置同上。可以得出结论：在对F低频纹波的抑制上我们的电路达到/设计要求.说明：在上面的测试之外，我们还将其与试的室中现在运用的德国产DiOdC1.aserSystemD1.100列仪器进行了一些比较.主要有：最大输出电流：D1.I00：5(X)mA本系统：25OmA纹波幅度(电压源)：D1.1.(X):约为ImV左右本系统：小F1.OOuV可以说，该系统的设计达到了国内的先进水平。三、电路板蝴以下是该电路的电路板照片：Sm及加电断电访参考文献(T)1.oM-noischigh-speeddiode1.asercurrentcontro1.1.er1.icbbrcchtK.Ha1.1.J.,Rcv.Sci.1.nsi11m1993,64,2133-21352高性能晶体管直流稔压电源曾大盍北京水利电力出版社1984直流稳压电源的原理和设计王沔鼓人民邮电出版社1981致谢回首这一年多的时间，虽说每一天都在平凡中度过，虽说工作仍旧有很多不能令人满足的地方。但是，突然也有那么一点点沉沉的感觉。而这一点点的收获是在许很多多的人支持和梢助卜获得的，在此，表示诚心的感谢，感谢我的父母和全部帮助过我的人：首先，要感谢的是陈徐宗老师，使他首先供应r这么一个机会让我去独立的设计这样一个现实的电路系统。可以说是他教育我在平凡的学习中学会或正学以致用。更为重要的是，从他的言传身教中，我相识到了这样的科研品行：踏实、仔细、勤奋、严谨。或许这样的套话谁都会说，但是，我说这样的话，是因为我见到r陈老加的勤奋。我也信任每一位跟陈老加做过学问的人，都会不由自主的想到这样的八个字。无疑，陈老如的品行已经成为我的一个榜样，我聘会在今后的工作中以此为标准努力完善自己，不枉费为师的一片苦心。其次，我要感谢的是秦祺舒同学和伊林同学，是他们在我因为其他事情很忙的时候帮我把工作一步步完善：完善了电路板的设计、将该系统与嬷国同类产品进行了测试比较等等。尤其是秦淇舒同学，常常同我一起沟通，帮助我找出问题、分析问烟、解决问题。还有我的同学赵明，使他在困难的时候激励我，让我坚持卜.去。在此表示深深的谢意和祝愿。同时，肖峰、袁杰、陈帅等师兄和试验中心的崔玉琴老师在我的工作中赐予广莫大的帮助，在此也表示深深的谢意。作者简介：谭跃，男。1981年生，云南省昆明市人，祖籍山西省沁源县。北京高校信息科学技术学院99级一班本科生，担当本班学习委员。2000年至2001年担当系团委组织部副部长，2000年至2001年担当系学生会外陕部部长。曾获得北京高校1999-20(X)学年三好学生、北京高校1999-2000学年“摩托罗拉”优等奖学金、北京高校2000-2001学年“五四”奖学金、西门子(中国)公司”基于地理位置的信息服务“创意设计大赛一等奖。爱好音乐、物理学和历史。感悟与寄语：最终把这个工作完成了，回想起来，心中的确有那么一点感慨。在我的历程中，无疑这是个小小的奇迹。当时并没有抱着什么目的来做这么件事,现在却获得了不小的成果，我可以笑笑对我妈我爸说：“你们可以很麻做/!”当时起先这个工作的时候，总是觉得本无头绪，一次次想：算了吧，换个简洁点的有意思的做做吧。有时候呢，又想这么一个小电源能做多好呀。其他的同学不做了，自己也想：我是不是也可以走呢。幸运的是，我始终都没有因为这样或者那样的理由放弃而获得了现在的成果，而且真正是自己的，我感到很满足。现在也会想起那一段时间，一个人早早的到试验室，一个人宁静的工作，一个人听着那G状:我只想坚持每一步该走的方向就算一路上偶而会懊丧关於将来只有自己明白不想让心情被现实战胜一路开往最高那一座山孤寂的想像孤独的逃亡我站在靠近天的顶端张开手全部释放用月光取暖给自己力气才发觉关於梦的答案始终在自己手上只有自己能让自己发光其实，勤勃恳恳也是一种华蜜，大家的华蜜，自己最大的华蜜。当然，看到陈老师更加勤奋的身影，我也感到了一种沉沉的动力，他激励我一步一步向前走,当清风吹干曾经忖出的泪和汗，总有一天我会拥有我的天。指导老师简介：陈徐宗，1958年4月诞生，江苏省苏州市人，理学博士，教授，博士生导师，北京高校信息科学技术学院副院长，中国物理学会量子光学专业委员会委员、中国计量测试学会理事.从事激光物理和技术的科研与教学工作，先后在激光冷却、原子喷泉、玻色-爱因斯坦凝合、原子与分子超楮细光谱、半导体激光频标、电磁感应透亮等方面做了大量的探讨工作，发表论文70多篇。
