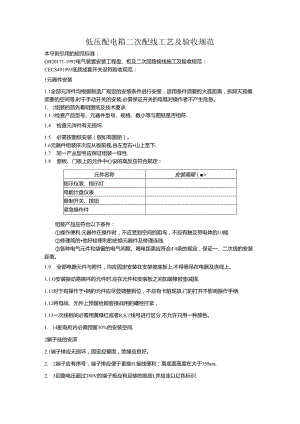

低压配电箱二次配线工艺及验收规范本守则引用的规范标准：GB20171-1992电气装置安装工程盘、柜及二次回路接线施工及脍收规范：CECS491993低质成套开关设符脸收现范：1元器件安装1.1全部元涔件均根据制造厂规定的安装条件进行安装，适用条件须要的火孤距离，拆卸灭孤楣须要的空间等,时于手动开关的安装,必需保证开关的电瓠对操作者不产生危急。1. 2组装的苜先看明图纸及技术要求.1.1 3检查产品型号、元器件型号、规格、数小等与图纸是否相符.1.4 检查元涔件有无损坏.1.5 必需按图纸安装（假如有图册）。1.6元器件组装依次应从板前视,由左至右山上至下.1.7 同一产丛型号应保证组装一样性.1.8 面板、门板上的元件中心设的高反应符合规定：元件名称安装离陵（>指示仪表、指示灯电能计盘仪表限制开关、按钮紧急操作件组装产品应符合以下条件：操作便利.元器件在操作时，不应受到空间的阻鸟，不应有触及带电体的UJ能.修理简的他好较便利的史换元器件及修理连线.各种电气元件和袋窗的电气间隙、喝电距离应符合44条的规定，保证一、二次线的安装距离。1.9 全部电器元件与附件，均应固定安装在支架坡底板上,不得悬吊在电器及连线上。1.1.O安装振动易摘坏的元件时.应在元件和安装板之间加装橡胶垫减提.1.11对于有操作于柄的元件应尽显调整到位，不应有卡阻现奴.门的打开不影响振作手柄.1.12将母战、元件上预留给顾客接战用的螺栓拧紧，1.13一次线相间必需用黄绿红或者R,S,T线号进行区分,不允许只用一种颜色。1. 14配电柜内必需预留30%的安装空间.2躺子挂的安滨2.1端子排应无损坏，固定应颦固，绝缘应良好。2. 2端子应有序号，端子排应便于更换H.接线便利；离底面高度在大于350am,2. 3回路电压超过380V的端子板应有足够的绝绥I,并应涂以红色标识.2. 4交、直流端子应分段布岌.2.5 强、弱电端子应分开布祝，当有.困难时,应力.明显标识，并应设空潴子隔开或设置绝缘的隔板。2.6 正、负电源之间以及常常带电的正电源与合同或跳闸回路之间,宜以空箍子或绝技隔板隔开.2.7 电流回路应经过试验端子,其他需断开的回路底珞特别端子或试蛤端子.试验然子应接触良好.2.8 潮湿环境宜采纳防潮端子.2. 9接线湘子应与导级级面匹配，不得运用小湘子能大裁面导线.3相子标识3. 1接线面堤个元件的旁边有标牌，标注应与图纸相符。除元件本身附有填写的标记牌外,标记牌不知冏定在元件本体Jt.如图Um.«r的标叫3.5 编号应完整.清整、SPiI.标号粘贴位置应明确、醒目.如图b图b双十的标识3.6 安装于门板、面板上的元件，其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一样。如图C4. 爱护接地连续性4.5 爱护接地连续性利用有效接线来保证.柜内两意两个金蟠部件通过螺钉连接时如有绝缘层应采纳相应的接地垫圈并留意垫腿齿面接触零部件衣面圈红圉处或拧破坏绝缘层.3.2门上的接地处（红圈处）要加“抓举”，防止因油漆的问题而接触不好，而且连接战尽5二次回路布线5.1基本要求：按图施工、连段正确，5.2二次线的连接（包括螺性连接、插接、焊接等）均应坚固牢就线束应横平竖直.配置坚牢，层次分明，径齐美观.同一合同的相同元件走线方式应一样，5.3二次线钱而枳要求；单般导线I不小于1.5InnI多股导线:不小于I.Onn2耨电回路:不小于0.5Inn=电流回路：不小于2.5面爱护接地戏：不小于2.5皿/5.4全部连接导线中间不应有接头.5.5每个电涔元件的接点最多允许接2根线.5.6每个堆子的接戏点般不宜接两根导线，特别状况时假如必需接两根导线，则连接必御牢挑.5.7二次线应远肉飞弧元件,并不得阻碍电潺的操作.5.8电流衣与分流器的连线之间不得羟过端了、其线长不寿超过3米.5.9电流表与电流互感器之间的连规必能经过试验相子。5.1C1.二次战不得从母线相间穿过。5.11二次线线号必需清楚线号穿法应从左向右,从下往上.5.12电缆、导线不应有中间接头，必要时，接头应接触良好、坚固，不承受机械拉力,并应保证原有的绝缘水平；屏蔽电缆应保证其原有的制跋电气连接作用。5.13电缆应排列将齐、嫡号清楚、避开交叉、固定坚固,不得使所接的端子承受机械应力。5.M铠装电缆进入盘、柜后,应将斜僭切断,切断处应扎紧.t利带应在盘.柜侧一点接地“5. 15屏蔽电缆的屏蔽层应接地良好.5.16就、柜内的电缆芯战接线应芈固、排列整齐，并应用有适当裕度：i用芯畿应引至盆、柜族部或找楙末端，并应标明招用标识，芯线导体不得外露.5. 17,弱电回路不应运用同一根电蠡,线芯应分别成束排列.6. IH电缆芯线以绝缘不应力损伤：唯股芯线不成囚中由半径过小而损坏”；：:续.单股芯战有圈接线时，其常战方向应与螺栓紧固方向一样：多般软战与端子连接时，应压接相应规格的终端附件，6一次回路布线7. 1一次I可路走筏必Si演平彤宜.一次线除（加热线以外均采纳BYR型号湘头必得压接接践相子。6. 2进城开关相间必需用隔板隔开。6. 3IE电柜内必需有明确，醒目的相间标识,包括A.B,C,N.PE,6.4配电柜内必需有唯独的零推、地挂.6. 5配电柜内用到的全部钢排必需进行塘锡处理，且必能有相应的梯间标识。7. 6配电柜内全部的一次段不允许我同用一个线界子，必需分开压按,且每个接线端子和钢排接线孔上，原则上只允许接一根线特别状况下可以接两根线.且不能超过两根线.6.7次线在线横里必衢行走规范，不允许彳!乱拉乱搭现象.每根线都应预留肯定的余【七6.8电器元件装S!必葡根据装配图进行，不允许有乱装现象。6.9一次配线应尽量选用矩形洞印线，当用矩形铜母戏难以加工时或者电流小于等于100A可选用维修导线,接地铜母排的截面面积-电柜进线母排单相板向面枳的1/2.6. 10铜母线教流麻选择需杏询书美文档，玳就乙烯绝缘导续在线槽中,或导筏成束状走行时，或防护等级较高时应适当考虑相吊6.11 电度与柜体金属有味撩时.需加橡胶圈以爱护电线。6.12 电缆连接在面板和门板上时,须要加塑料管和安装线梢.
