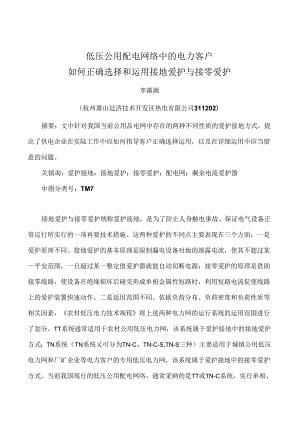

低压公用配电网络中的电力客户如何正确选择和运用接地爱护与接零爱护李藻源（杭州萧山廷济技术开发区热电有限公司311202）摘要：文中针对我国当前公用品电网中存在的两种不同性质的爱护接地方式，提出了供电企业在实陆工作中应如何指导客户正确选择运用，以及在详细运用中应当留意的问题。关镇询：爱护接地：接地爱护；接零爱护；配电网；剩余电流爱护器中图分类号：TM7接地爱护与接零爱护统称爱护接地，是为了防止人身触电事故、保证电气设备正常运行所实行的一项再要技术措施。这两种爱护的不同点主要表现在三个方面：一是爱护原理不同。接地爱护的基本原理是限制漏电设备对地的泄露电流，使其不超过某一平安范围，一旦超过某一整定值爱护器就能自动切断电源；接零爱护的原理是借助接零线路，使设备在绝缘损坏后碰壳形成单相金属性短路时，利用短路电流促使线路上的爱护装置快速动作。二是适用范围不同。依据负荷分布、负荷密度和负荷性质等相关因素，农村低压电力技术规程将上述两种电力网的运行系统的运用范围进行了划分。TT系统通常适用于农村公用低压电力网，该系统属于爱护接地中的接地爱护方式：TN系统（TN系统乂可分为TN-C、TN-C-S,TN-S三种）主要适用于城镇公用低压电力网和厂矿企业等电力客户的专用低压电力网，该系统属于爱护接地中的接零爱护方式。当前我国现行的低压公用配电网络，通常采纳的是TT或TN-C系统，实行单相、三相混合供电方式。即三相四线制380/220V配电，同时向照明负载和动力负载供电。三是线路结构不同。接地爱护系统只有相线和中性线，三相动力负荷可以不须要中性线，只要确保设备良好接地就行了，系统中的中性线除电源中性点接地外，不得再有接地连接；接零爱护系统要求无论什么状况，都必需确保爱护中性线的存在，必要时还可以将爱护中性线与接零爱护线分开架设，同时系统中的爱护中性线必需具有多处重复接地。1、当前农村低压公用配电网客户端爱护接地的运用现状我们知道，我国的家用电器大多采纳三芯电源线配三脚电源插头或四芯电源线配四脚电源插头，对于三相四线制的电器设备，电器外壳会另附一根黄绿两色的爱护接地线，以便在电器工作时实行爱护接地。由于现行的公用配电网络中，并没有采纳统一专用的接地（或接零）线与之相适应。同时，每一个客户并也不是都具备这方面的专业技术学问，再加上城镇居住条件的客观环境、房屋配电系统设计施工的不规范、供电部门的平安宣扬管理不到位等因素的限制或影响。对于一般的电力客户来说，要想真正能够正确有效地实施爱护接地,并不是一件简洁的事。因此，大多数的客户在产品买回去后，往往都是将产品设计中要求运用的爱护接地线弃而不用。有些既使采纳了肯定措施，运用了爱护接地线，也往往很难达到规程要求的技术标准，存在着诸多的担心全因素，甚至因此反而埋下了很多事故隐患。这样一来，产品中原本是为了客户平安运用电器，而必须要求客户采纳的爱护接地，反而变成了摆设和累赘。笔者通过实地走访和入户调查发觉，在随机抽查的500户家庭（或单位）中：能够正确选择运用爱护接地的客户没有一家：电器买回去后，接地线弃置不用的占总户数的95.6%：选择运用了爱护接地，但不正确的客户占总户数的4.4%；不了解自己所在的配电网是何种配电系统的客户，占总户数的98%：能够正确区分接地爱护与接零爱护的客户不到总户数的1%。2、正确相识和驾驭爱护接地的两种爱护方式的不同点和运用范围实践证明，采纳爱护接地是当前我国低压电力网中的一种行之有效的平安爱护措施。由于爱护接地又分为接地爱护和接零爱护，两种不同的爱护方式运用的客观环境乂不同，因此假如选择运用不当，不仅会影响客户运用的爱护性能，还会影响电网的供电牢匏性。那么作为公用配电网络中的电力客户，如何才能正确合理地选择和运用爱护接地呢？电力客户原委应当实行何种爱护方式，首先必需取决于其所在的供电系统实行的是是何种配电系统。假如客户所在的公用配电网络是TT系统，客户应当统一实行接地爱护；假如客户所在的公用配电网络是TN-C系统，则应统一实行接零爱护。TT系统和TN-C系统是两个具有各臼独立特性的系统，虽然两个系统都可以为客户供应220/38OV的单、三相混合电源，但它们之间不仅不能相互替代，同时在爱护措施上的要求又是截然的不同。这是因为，同一配电系统里，假如两种爱护方式同时存在的话，实行接地爱护的设备一旦发生相线硬壳故障，零线的对地电压将会上升到相电压的一半或更高，这时接零爱护（因设备的金属外壳与零线干脆连接）的全部设备上便会带上同样高的电位，使的设备外壳等金属部分呈现较高的对地电压，从而危及运用人员的平安。因此，同一配电系统只能采纳同一种爱护方式，两种爱护方式不得混用。其次是客户必需懂得什么叫爱护接地，正确区分接地与接零爱护的不同点。爱护接地是指家用电器、电力设备等由于绝缘的损坏可能使得其金属外壳带电，为了防止这种电压危及人身平安而设置的接地称为爱护接地。将金属外壳用爱护接地线（PEE）与接地极干脆连接的叫接地爱护，如图1所示；当将金属外壳用爱护线（PE）与爱护中性线（PEN）相连接的则称之为接零爱护，如图2所示。4、如何正确选择和运用接地爱护与接零爱护规范客户受电端建筑物内的配电线路设计、施工工艺标准和要求，通过对新建或改造的客户建筑物的室内配电部分，实施以局部三相五线制或单相三线制，取代TT或TN-C系统中的三相四线制或单相二线制配电模式，可以有效实现客户端的爱护接地。所谓“局部三相五线制或单相三线制”就是在低压线路接入客户后，客户要变更原来的传统配线模式，在原来的三相四线制和单相二线制配线的基础上，分别各增加一条爱护线接入到客户每一个须要实施接地图1颊鳏RCD聆的TT系统爱护电器插座的接地线端子上。为了便于维护和管理，这条爱护线的室内引出和室外引入端的交汇处应装设在电源引入的配电盘上，然后再依据客户所在的配电系统，分别设置爱护线的接入方法。4.1 TT系统接地爱护线（PEE）的设置要求当客户所在的配电系统是TT系统时，由于该系统要求客户必需实行接地爱护方式。因此，为了达到接地爱护的接地电阻值的要求，客户要依据农村低压电力技术规程的要求，在室外埋设人工接地装置，其接地电阻应满意下式要求：ReWUioIn/Iop式中：Re接地电阻（Q）UkITO通称电压极限（V）,正常状况下可按沟通有效值50V考虑Iop相邻上一级剩余电流（漏电）爱护器的动作电流（八）对于一般客户来讲，只要采纳40X40X4X250（）名米的角钢，用机械打入的方式垂直打入地下06米，就能满意接地电阻的阻值要求。然后用直径N68的圆钢焊接后引出地面（）.6米，再用同引入的电源相线同等材质和型号的导线连接到配电盘的爱护线（PEE）上。1.1.O-1.2O-1.3ONQPEPENPEPEIRCDo6外案可导电邰分缶注.mis2中的811H说明RCDXM.保护家（Z）N为中11加.®PEE为飨地保PttPEN为中性钱和保护歧自的中性保F线.（三）PE为给#MPi®a"然分表示该回路是TNV系统中的同邮TT系统WJRCD持优1.t-o我不回唱叨举命.（三）IaO100o88表相、二U加E设褥.KCD外森可导电SB分康地点O<>O外露可导电部分RCD1.ii1.fRCDI.夏接地II_外藉可与电阴分NPEE外轴可导电挈分外88可导电邰分m2TNC的晚的RcD保炉4.2 TN-C系统接零爱护线（PE）的设置要求由于该系统要求客户必需实行接零爱护方式，因此须要在原三相四线制或单相两线制的基础上，另增加一条专用爱护线（PE）,该条爱护线是由客户受电端配电盘的爱护中性线（PEN）上引出，与原来的三相四线制或单相二线制一同进行配线连接。为了保证整个系统工作的平安牢靠，在运用中应特殊留意，爱护线（PE）自从爱护中性线（PEN）上引出后，在客户端就形成了中性线N和爱护线（PE）,运用中不能将两线再进行合并为（PEN）线。为了确保爱护中性线（PEN）的重复接地的牢匏性，TN-C系统主干线的首、末端，全部分支T接线杆、分支末端杆，等处均应装设重复接地线，同时三相四线制用户也应在接户线的入户支架处，（PEN）线在分为中性线（N）和爱护线（PE）之前，进行重竟接地。无论是爱护中性线（PEN）、中性线（N）还是爱护线（PE）的导线截面一律依据相线的导线型号和截面标准来选择。4.3 用爱护接地时应留意的几个问题客户依据F1.己所在的配电系统，正确选择好实行的爱护方式以后，还要特殊留意以下几个方面的问题：5.1 TT系统中客户运用的电器外露可导电部分要全部作接地爱护在TT系统中，受电设备外露可导电部分假如不作接地爱护，一旦绝缘破损，外壳即呈现有危急电压，人触及后通过人体的电流值，可达数百名安足以致人于死地。当对外露可导电部分作接地爱护时，因装有RCD,可导致电源断开，使人身平安得到爱护。5.2 TN-C系统中客户全部运用的电器外露可导电部分要用爱护线连接到爱护中性线上，严禁爱护线（PE）断线在TN-C系统中，接爱护中性线是为了防止受电设备因绝缘破坏，外壳带电伤人，而将受电设备的外露可导电部分用爱护线与爱护中性线相连接。之所以起爱护作用，主要是利用相线硬壳时，产生的短路电流，短路电流经相线一中性线回路，而不经过电源中性点接地装置，使过流爱护装置动作而中断电源，起到爱护作用。其爱护效能要好于接地爱护的爱护效能。但在详细实施过程中，假如稍有疏忽大意，不能严格依据规程要求实施爱护要求，接零爱护系统导致的触电危急性仍旧是很高的。假如连接客户电器设备的爱护线（PE）发生断线或电器设备未连接爱护线（PE）,一旦发生设备绝缘损坏碰壳故障，不仅不能形成单相金属性短路，反而使得电器设备的外壳带电危及人身和设备平安。5.3 合理设置熔断器的位置在TT系统不宜在N线上装设电器将N线断开，当须要断开N线时，应装设相线和N线一起断开的爱护电器。在TN-C系统，严禁断开PEN线，不得装设断开PEN线的任何电器。当须要在PEN线上装设电器时，只能相应断开相线回路。5.4 正确安装运用末级剩余电流爱护器安装剩余电流爱护器是防止低压电网剩余电流造成故障危害的有效技术措施。在低压配电网络中，作为客户端的末级爱护，通常采纳RCD（剩余电流爱护装置，也称漏电开关）作为附加爱护。客户在选择安装RCD时，不仅要充分考虑供电线路、供电方式、供电电压及系统的接地型式：还要严格区分中性线和爱护线，三极四线式或四极式RCD的中性线应接入RCD。要特殊留意的是：无论客户运用什么样的配电系统，中性线一旦经过RCD就不得再作为爱护线运用，也不得重复接地或接设备外露可导电部分，爱护线也不得接入RCDeRCD安装后，负荷侧的中性线，不得与其他回路共用，被爱护的电气设备、线路的正常运行时的绝缘电阻不应小于05MQ。对于TT系统，低压剩余电流爱护一般采纳漏电总爱护（中级爱护）和末级爱护的多级爱护方式。其中的末级爱护屈于客户端的H我爱护装置，对于居民照明客户来讲，由于配电爱护装置安装的一般比较简洁，因此无论其运用的是何种系统，都应优先选用具有漏电爱护、短路爱护或过负荷爱护、过压爱护的多功能的RCD,在同一线路上装设RCD的电气设备和不装设RCD的电气设备两者不能共用一个接地体。Tr系统的RCD接线方式如图1所示。对于TN-C系统，由于不允剩余电流爱护实行多级爱护方式，所以只能在电力客户的受电端安装末级RCD。RCD接线方式如图2所示。对于一般居民客户来讲，由于居住的条件限制，只能采纳图2中非“*”号部分的接线方式;对于单位客户来讲，应举荐运用图2中“”号部分的接线方式,该方式是将客户端作局部的TT系统处理，即将RCD所爱护的电气设备的外露金属部分用PEE线接到专用的接地体上。因为这个PEE线不与局部TT系统以外的PE线相连,所以在局部TT系统以外产生的危急故障电压不会由该PEE线引入电位,其爱护的灵敏性远高于非号部分的接线方式，但其须要安装的专用接地装置乂不是一般家庭能完成的。为了防止客户私F1.退出RCD的运行，建议供电企业为客户安装配电盘时，应将RCD安装在客户配电盘的电源进线首端，将客户的刀开关熔断器安装于RCD之后，提高RCD的运行效率。5.5 规范室内配线规范客户端的室内配线和安装工艺，严格依据农村低压电力技术规程要求进行电器安装。同一场所的电器进线方式要统一，如配电盘的开关进线为面对配电盘，三相四线从左到右为N、A、B、C：单相排列为中性线、相线。全部电器设备的开关均应限制相线。要特殊留意插座的接线要求，必需是：单相2孔插座，水平安装时面对插座的右接线柱接相线，左接线柱接中性线，垂直安装时插座的上接线柱接相线，下接线柱接中性线；单相3孔插座，面对插座的上孔接线柱在TT系统接接地线，在TN-C系统接爱护中性线，右孔接线柱接相线，左孔接线柱接中性线；三相4孔插座，面对插座的上方接线柱在TT系统接接地线，在TN-C系统接爱护中性线，相线则由左孔接线柱起分别接A、B、C三相。不同电压的插座安装于统一场所时，应有明显区分，且插头不能相互插入。5.6 杜绝违章用电行为客户在运用电能的时候，要严格遵守农村平安用电规程，杜绝用电违章行为。一是要严格依据电器运用的说明书操作，对须要实行爱护接地的电器设备，肯定要依据自己所在的电力系统选择相应的爱护接地方式。二是要常常试验RCD的动作牢靠性，对不能正常动作的要刚好通知供电部门进行更换或修理，在发觉RCD动作后无法正常投远时，要刚好检查故障缘由，待故障设备解除后，方可送电，严禁私自退出RCD的运行，强制送电。三是要依据自己的用电负荷合理选择熔断器和熔丝的大小，严禁用铜、铝线替代熔丝，尤其是采纳接零爱护的电力客户，假如不按规定选择运用熔断器和熔丝，电器设备一旦发生漏电故障，短路电流就不能使熔丝刚好熔断，断开电源，使得接零爱护难以发挥其应有的爱护作用。这是因为该系统是利用设备绝缘损坏碰壳时，形成的单相金屈性短路，产生的足够大的短路电流而使过流爱护装置快速动作，来切断漏电设备电源的。假如熔丝选择的熔断电流值大于短路电流值时，熔丝就不能刚好熔断二失去切断电源之作用。四是不能以为安装了RCD就可以万事大吉了，任何丝亳的侥幸心理都会成为平安用电的隐患。作者简介：李像海，5J.汉族，中共党如祖籍山西省安洋县,1968年S月诞生于河南省温县，大专文化，电力工程专业毕业，工中国电力电气b特约通讯员，曾长期从步农村供用电管理工作，原任温县电业局城镇供电所副所长.202年5JJ调入杭州箫山经济技术开发区热电公司工作.1995年起先发表专业技术性文曲,曾在农村电工、内蒙古电业机大众用电机电力设备、河南电力报、农村电气化、电力技术/济、农电管理、中国电力电气人建筑电气资讯,、农村电气化信息网、中国电力网等报刊发表专业论文数十期，先后有六篇文章获省部级优秀论文奖，其中4试析如何做好城区低压供电管理工作一文作为优秀论文被选入面对二卜一世纪中因电力可持续发展探讨B一书：农对供电所的规范化管理荣获农村电气化信息网举办的,远东杯”两改一同价有奖征文纪念奖：夕农村供电所规范化管埋之我见一文荣获国家电网公司农电工作部托付农村电工:杂志社举办的“威瀚杯”农村供电所规范化管理有奖征文优秀论文奖J浅析当前县级城区公用配电网络的不足与改造文荣获电力设杂志社2003年度优秀论文奖。
