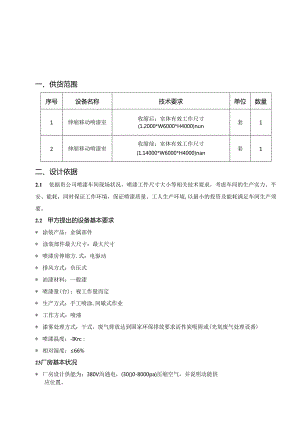

一、供货范围序号设备名称技术要求单位数量1伸缩移动喷漆室收缩后：室体有效工作尺寸(1.2000*W6000*H4000)nun套12伸缩移动喷漆室收缩前：室体有效工作尺寸(1.14000*W6000*H4000)nan套1二、设计依据2.1 依据贵公司喷漆车间现场状况，喷漆工件尺寸大小等相关技术要求，考虑车间的生产实力、平安、能耗，同时保证工作环境，保证喷漆质量、工人生产环境,以最小的投资及能耗满足车间生产须要。2.2 甲方提出的设备基本要求* 涂装产品：金属部件* 涂装部件最大尺寸：最大尺寸* 喷漆房伸缩方.式：电驱动* 排风方式：负压式* 油漆材料：一般漆* 喷漆量(台)：视工作量而定* 生产方式：手工喷涂,间歇式作业* 工作方式：喷漆* 漆雾处理方式：干式，废气排放达到国家环保排放要求活性炭吸附或(光氧废气处理设番)* 喷漆温度：-IKrc：* 相对湿度：66%23厂房基本状况* 厂房设计供能为：380V沟通电，(30()0-8000pa)压缩空气，并说明动能供应位置。三、设计目标本工程供应伸缩移动式喷漆室及配套设备的设计、制造与安装。其设计原则是在满足喷漆生产工艺要求的前提下，主要从喷漆工人的作业环境，大气的排放标准，设备的运行牢靠，操作修理便利等几方面考虑，确保喷漆工作区的废气浓度符合GBZ1.-2002工业企业设计卫生标准，大气排放符合GB16297-1996大气污染物综合排放标准为：力争本产品的结构设计、设备造型及配套班施方面、施工质量方面达到国内同类产品的最先进水平。四、工程项目概述依据甲方对喷漆工件的最大尺寸要求来设计喷漆房，对应设置一套外径尺寸为：M000*6000*1000三（长X宽X高）的伸缩移动前室作为喷漆操作区。喷漆作业时，在排风机的作用下，使喷漆工作区产生肯定的断面风速（断面风速在相关规定的范图内），能够使喷漆产生的漆雾刚好有效地解除，保证喷漆工人操作区的环境符合工业卫生标准。喂漆间主要设计叁数：1、全室总持风量：3000011Vh2.喷漆间内排风气流流速：20.35米/秒3、照明功率：0.04kw支4、风机功率：30kW喷漆间净化方式及流程：本方案采纳了二级净化处理方式，第一级净化处理方式是由V型虑纸完成。主要是针对喷漆产生的过喷漆雾颗粒进行净化。漆雾是涂料在雾化过程中RO喷漆房内有我截面气流运动所产生颗粒，主要成分是涂料，而涂料主要成分是树脂，对人体危杏性不大。其次级净化处理是有光离废气净化吸附完成.主要是将喷漆过程中产生的有机废气完全吸附后达标排放。喷漆中所产生废气是稀择涂料的有机溶剂（甲米、二甲苯），在喷漆时自然的空气中挥发出来的气体，它的物理状态是气体，是具有毒性的，会引起各种肺部疾病。对人体损害极大，因此废气的处理才是我们防止职业危害的重点，此级;争化为整个喷漆过程中重点，是不行缺少的。净化流程：喷漆时产生的过喷漆雾在排风机强制抽风作下，含有漆雾颗粒的空气随气流下沉经过虑纸，完成第一级净化。极少部分漆雾会穿过虑纸，进入卜.方的光离废气处理设备，漆雾中的有机废气被分解,在排风机的作用下经排风道排出室外经完全吸附后达标持放.1111nnnsIBIB11n，11nVvRn!nSRBnRB!nrKB:1"rEVKSnsSBrrVEBB三anBaTTTrrs/a，五、主要设备组成及设备布置伸缩移动式干式喂喷漆室技术弁数明细表序号项目单位参数备注一、移动前室1室体外形尺寸（长X宽Xi>mm14000×6000X4000供应2室体收缩尺寸（长X宽X高）mm2000×6000×4000供应3室体行走轨距、导轨规格mmMOOOmm415=供应4室体材质及颜色100X50X3ImI矩型管，中灰：阻燃PVC蓬布，蓝供应5室体驱动元件功率kW1.5kw2台供应6宽体驱动行走速度m/min8-10供应7室体驱动元件形式及数星：个防爆诚速电机驱动：2台供应K室体防爆警示灯数珏（型号）盘I(1.DE-I1.O)供应9室体内照明用防爆H光灯型号CBD-40-1供应10室体内照明用防爆日光灯数量盏20供应11室体内照明用防爆日光灯功率W40/支供应二、排风系统1离心风机型号台4-72-8C供应2离心风机排风风量113h32000供应3离心风机排风风压bar1877供应4离心风机电机功率kw30kw供应5离心风机数量台1供应6风管规格mm8000供应7风管材质、厚度、数量mm1.0镀锌螺旋管道供应8风量调整（平衡）阀形式变频调速选配三、电气限制系统供应1电气限制箱数量及参数总控柜1台;分控柜1台装机功率:45KW供应2电气限制系统功能说明排风机启停电机过载爱护伸缩移动前室的移动限制伸缩移动前室的自动限位报警限制防爆照明的分组限制等供应3电气限制系统限制程序说明可随意位置停车并有限位供应4电气限制系统的组成可分组限制供应四、整机1安装条件厂房内安装2喷漆房室内噪音dB小于80分贝3喷漆房漆雾、粉尘净化率%29541.主要设备组成伸缩移动前室：是由框架主体、驱动装置、阻燃PVC布、防爆照明等组成的半封闭空房，形成涂装作业有效场所。漆雾净化系统：环保型干式前处理、光氧催化废气净化器等组成。排风系统：排风机、持风管道、钢结构支架、等组成。电气限制系统：限制排风机的启停、伸缩移动前室的限制、喷漆房内照明的分组限制及运行警示灯的限制等。六、主要设备技术参数1 .伸缩移动前室：1.1 主要设备组成：伸缩移动道室t是由框架主体、阻燃PYC布、防爆照明等组成的半封闭空间，形成涂装作业有效场所。限制系统I排风机的独立启停.风机的过载爱护，移动前室随意位置的启停，自动限位，防爆照明的开关及运行警示灯的限制等。在工作时，为了适应不同工件的运用要求，将前室的行程限制分为手动、自动两种。前室自动运行时，在起点和终点均设有双重限位开关，确保前室起停的精确、平安。伸缩移动前室的设计及制造严格遵循国际制造的相关高标准要求，符合中华人民共和国的现行相关国标要求,以确保产品质量。机械结构设计合理，制造精良，性能优良，操作灵敏、便利，平安牢靠、可修理性好，各部分功能满足需方要求且有足筋的余量；润滑系统设计完善，能保证各传动部件的良好涧滑，且平安军旅、修理性好、换油便利、不漆漏.伸缩前室的行走平稳,稳定,无爬行断走等现象.前室室体行走过程中，安装有声光报警装置.，伸缩移动室体构架采纳钢结构,表面喷涂防锈漆和面漆,钢构间的较链能敏捷活动.钢结构构架之间采纳阻燃性极高的PVC布密封,在伸缩式喷漆间完全绽开后布料无情皱现象，在缩回后钢构架不会夹到布料造成布料损坏,全部焊接构件都坚固牢靠，并对焊接接口进行了打磨，以消退应力集中及焊接接头光滑平整.并对全部锐利端面都进行了倒例和安装防护垫相关措施。1.2伸缩移动前室工作原理：利用平行四边形具有不稔定性的特点制作而成，是将若干个连杆通过销轴连接成平行四边形，分布在历体的从动架、主动架的侧面，每侧面分布有两组，并通过均衡梁限制其同步伸缩,在双减速机驱动下实现房体的整体绽开与合拢。伸缩移动前室工作流程：工件吊运一A伸缩前室收缩合拢一A工件移动就位伸缩前室打开KM1.IH1.Miii1.进行工作一A伸缩前室收缩合拢一工件移出场地1.3伸缩移动前室特点；特点一，双减速机驱动.两台减速机设置在主动梁下侧方，检修便利，箱体为可拆式平安科示板组合而成，维护或检修时只需将警示板上的固定螺灯拧卜.即叽两台减速机采纳了互锁，当一台发生故障时，系统会自动报警，同时另一台也不能启动.特点二：采纳了双限位开关在伸缩移动前室的起点与终点均设有一个限位开关挡块，当前室完全打开时，第一个限位开关接触到挡块后减速机自动停止，若第一个限位开关失灵那么其次个限位开关接着起作用，因此起到双重爱护作用：当前室合拢时也同样采纳双重限位开关,确保伸缩前室的平安性。将点三：具有自动消退误差功能由于伸缩前室采纳的滚动行走，行走轮与轨道之间有可能会出现打滑现象，造成两边的减速机不同步，若不刚好将误差消退，误差累计到肯定程度就很简洁导致前室发生脱轨现象。为避开出现累计误差，上面提到的双减速机驱动，双限位开关就能很好的将误差消退。当伸缩前室绽开时，若在行走过程中发生了误差，个减速机行走靠前一个靠后,在前室完全绽开的终点时，靠前的减速机限位开关先接触到挡块停止F来，此时另一个减速机不会停止，直到遇到另一挡块后才会停止，由于两挡块在安装时是水平对齐的，因此前室在每次行走时在其起始点和终点都能够自动消退误差，不会产生累而误差导致脱轨特点四:具有主动轮防打滑功能采纳双主动轮驱动，一个主动轮在前，一个在后，通过链条链接.当其中一个主动轮要发生打滑时，会被另一个主动通过链条阻挡其打滑。从而来进一步提高伸缩房的平安性。特点五PYC布能够自动有序折叠：伸缩框架间设有防损挡块，确保前室合拢时PYC布不会被夹破。.特点六：具有扫轨清障装Jt在伸缩移动前室的主动轮前方设有扫轨俨，可将轨道上面的障碍物清除掉,消退隐患。特点七：前室内铺设的电源线均为耐折、耐磨型YC3X1.5+1橡套电缆，其运用寿命可达5-8年。特点八：限制柜设为点动限制，当移动前室须要绽开时,操作人员只有手动按住运行按钮时，前室才可移动,这样便利操作人员视察前室运行状况及周边是否存在障碍物。1.4伸缩移动前室弁数：外径尺寸：14000X6000X400Omn1.（长X宽X高）收缩后占地尺寸（外径）：2000X6000X40（）OmnI（长X宽X高）数量：I套前室移动速度：8m-10m,min材痂：框架采纳矩型管焊接而成,连杆采纳矩型管通过销轴（45#）连接。框架整体外表面喷塑处理。段接蓬布:高强度阻燃PVC布，颜色为内蓝，轨道制作（由需方负责）轨道采纳15#轻轨,并J1.安装有扫轨装置，以清除轨道上的障碍物，防止滚轮出轨1.5室内截面风速空载风速大于0.3511Vs工作区抽风风速计兑公式：V=QP+3600÷F式中：Q，一全室总排风量<30000m7h>F全室断面迎风总面积（35三）V喷漆房断面风速（0.35s>1.6防岸减速机I伸缩室前室两侧安装有独立的行走电机，两台电机同步性良好，以保证两侧行走一样,不会发生因速度不一样跑出凯道或跑偏等现象。行走电机限制系统安装有自检装置,当一侧电机工作不正常时，能自动报警并停止工作.NMRV系列涡轮减速机融合国外先进的技术研发而成的新一代产品。外形采纳先进的方形结构。机体采纳优质的铝合金乐铸成型，体积小、重狂轻、散热快、不生锈、美观耐用：输出扭矩大：传动平板噪音小：可适应全方位安装。型号：RV063-1.5FA-DZ单台功率：1.5kW数量：2台1.7防爆照明，由防爆罩和飞利浦节能灯组成。节能灯采纳螺纹口与底座安装，更换简洁、便利。防爆照明灯型号：CBD-40-1数量：20盏/套备注：照明灯具设置按GBM444-2006涂装作业平安规程喷漆室平安技术规定要求，室内照度23001.X,照度匀称灯具防腐耐用,便于修理,平安牢靠。1.8防岸运行警示灯I型号：1.ED-HO数量：1盏2.光氧废气净化设备区1.1.O光氧催化废气净化器是一种干式废气处理设备，它主要利用光触媒光化学反应作用来处理废气。2.2设备说明，吸附单元在设备箱体内分层抽屉式安装，能的特别便利从检杳门取出。吸附单元过滤网采纳尼龙网制作.检查门开启便利，密封严密。基架用热镀锌槽钢制作。区负设备优点匚光靠废气净化器具有独特的设计结构“其吸附单元通风阻力小、吸附量大,处理效率海，初效率大于95以维护便利，其核心部件-吸附单元具有通风阻力小、更换便利、标准化设计等特点。能筋同时处理多种混合咬气。3、排风系统3.1排风系统排风机型号：4-72-8C风机功率:3OkW风量：32380m,h全压：1816Pa转速：1000min数垃：1台*备注：风机进出口均采纳软联接，防止其与管道发生共振产生噪音。防爆熟心风机配备诚震台座和减震器并安装在钢结构支架上。电机为防爆电机，配防雨黑。电机启动为Y-方式。排风管道及烟囱数量：1套材质：6=1.Om镀锌钢板烟囱标高：距地15米省注：排风风管采纳镀锌钢板制作，角钢法兰联接.法兰联接处采纳密封胶密封。措风风管(烟囱)顶端设有伞形风帽。排气筒高度应符合国家相关环保规定。六、限制系统1 .功能喷漆排风机的启停移动前室附检位置启停移动前室自动限位电Hii:我爱护防爆照明灯限制2 .限制系统限制说明3 .1.工作状态下，完成废气处理过程中包括活动前室的动作程序。详细限制程序及步骤如N(1)总电源送电(2)每次开启风机前，使前室移动到适当位置(3)开启喷漆室排风机(4)开启防爆照明2.2.爱护系统装置系统设有两种故障报警模式：(1)电机过载(2)限位开关失效故障一旦故障发生，限制系统马上自动断开相关设备电源，避开事故发生，并声光报警。2.3.限制系统的组成限制系统由限制柜、限制元件和电缆电级组成限制杷是设备的限制核心，设有电源开关、喷漆室排风机的启停、移动前室减速机的启停、防爆照明的启停、设备运行指示灯、故障指示灯等2.4.前室限制方式在工作时，为了适应不同工件的运用要求，将前室的行程限制分为手动、自动两种。前室自动运行时，在起点和终点均设有双重限位开关，确保前室起停的精确、平安。2.5.限制系统主要配置限制柜1台(2)蜂鸣器1个(3)电缆电线1套限制柜为一般限制柜，全部电器原件为施耐德产品。2.6.电气线路施工内容包括由限制柜到各用电设备的动力线及限制信号线通过线管敷设“设备接地符合SDJ879电力设备接地设计技术规程及GB65M有关章节要求。七、能源消耗喷漆室处于正常工作状态下，其能源消耗为：项目能源单位消耗量备注喷漆室排风机电kWh371台移动前室驱动电机电kW台/h1.52台防爆照明电kW/h/S0.0420般总装机功率：45kw八、劳动爱护与平安生产1 .设计依据GB16297-1996大气污染物综合排放标准GBZ1-2002工业企业设计卫生标准GB6514-2007涂装作业平安规程涂漆工艺平安及其通风净化GB12348-2008工业企业厂界环境噪声排放标准2 .喷涂作业场所卫生依据GB65I4-I995涂装作业平安规程，涂装场所卫生标准应符合TJ36-79工业企业设计卫生标准中石关要求。其车间空气中有害物质最高允许浓度见下表项目最高浓度mgm3苯17甲苯60二甲茉903 .涂装作业场所噪声限制本设计采纳以下措施降低噪声，保证室内噪声W85dB.(2)喷漆室风机采纳低噪声防爆风机，(3)风道截面尺寸合理，风道风速不大于IWse九、防爆和消防由于喷漆室内属于一级爆炸危急区域,因此在设计中实行以下防岸洎防指簿. 喷漆室具有良好的通风设施，室内风速符合GBI4444喷漆室平安技术规定与GB50058爆炸和火灾危急环境电力装置设计规施要求，正常工作状态下，室内萃系列物浓度不超过MWmK/nr'而低于其爆炸下限的25%. 室体全部材料均采纳限燃材料. 喷漆室内电器设番（电机、开关、照明灯等）均为防爆型. 排风风机选用防修型. 喷漆室内照明灯具按GB14444-93要求设计 喷漆室内配等灭火器（需方自备）十、验收内容设省经调试运转、自检后交忖验收。验收内容如卜丁a技术要求和参数中的各项条款作为设备验收的要求之Jb.设备的外观质量、技术资料.C.随机文件：操作说明，备件及易耗件清单、电控接线图、产品样本.d最终由用户对设备效果、电控系统、环境监测等项目进行验收。十一、承诺1.我公司向贵公司投标所供应的设备、材料及和件,免费保修年，终生修理。修理期内设备出现故障，只收取材料、零部件成本费。2 .故障修理：在接到用户来信、来电、传真通知后2小时内做出答更蜴予处理看法：假如需现场解决，修理人m24小时内赶到现场，用最短的时间解决问题,令用户满足。3 .修理人员首选原工程安装调试人员，专业工程技术人员现场指挥。4 .在系统安装调试后，公司负货免费对需方相关人员进行技术培训，通过培训使操作人员了解系统的基本原理，并能正确操作、推断出故障缘由和检修。十二、备件及易耗品供应长期供应质量牢靠价格实惠的备件和易耗品：干式灌纸。工程实例图：唐山防电机集团有限公司工程实例东汽工程实例哈电集团工程实例佳木斯电机集团有限公司工程实例
