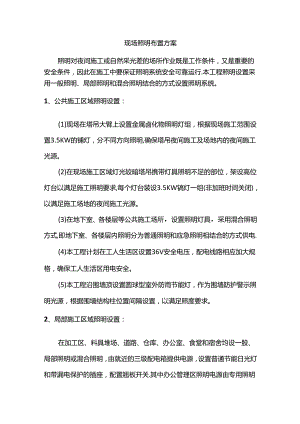

现场照明布置方案.docx
现场照明布置方案照明对夜间施工或自然采光差的场所作业既是工作条件，又是重要的安全条件，因此在施工中要保证照明系统安全可靠运行.本工程照明设置采用一般照明、局部照明和混合照明结合的方式设置照明系统。1、公共施工区域照明设置：(1)现场在塔吊大臂上设置金属卤化物照明灯组，根据现场施工范围设置3.5KW的铺灯，分不同方向照明,确保塔吊夜间施工及场地内的夜间施工光源。(2)在现场施工区域灯光较暗塔吊携带灯具照明不足的部位，架设高位灯台以满足施工照明要求,每个灯台装设3.5KW镐灯一组(非加班时间关闭)，以满足施工场地的夜间施工光源。(3)在地下室、各楼层等公共施工场所，设置照明灯具，采用混合照明方式,即地下室、各楼层内照明分为普通照明和应急照明相结合的方式供电.(4)本工程计划在工人生活区设置36V安全电压，配电线路相应加大规格，确保工人生活区用电安全。(5)本工程沿围墙顶设置圆球型室外防雨节能灯，作为围墙防护警示照明光源，根据围墙结构柱位置间隔设置，以满足照度要求。2、局部施工区域照明设置：在加工区、料具堆场、道路、仓库、办公室、食堂和宿舍均设一股、局部照明或混合照明，由就近的三级配电箱提供电源，设置普通节能日光灯和带漏电保护的插座，配置翘板开关.其中办公管理区照明电源由专用照明回路供电，采用动力和照明系统分开的供电系统，确保正常办公管理不受影响。3、照明灯具的选型及安装高度室内安装有防砸防撞灯罩的照明节能灯具，室外灯具采用防水型。灯具金属外壳和金属支架作接零保护.灯具离地高度室外3m,室内2.4m,不足2.4m时，加装接地线。4、照明电压的选择一般场所为220v;潮湿和易触及带电场所为24V;手持行灯照明和灯具离地面高度24m的场所,楼层通道、地下室层高较低、施工较为密集的区域等为36V安全电压。宿舍及地下室照明36V安全电压。5、照明电源设置现场照明系统与动力供电系统尽量分开使用，动力和照明系统用电分别设置开关控制，并装有漏电保护器。电源由按用电要求设置的二级配电箱引来。
