日立YPVF电梯资料合集.docx

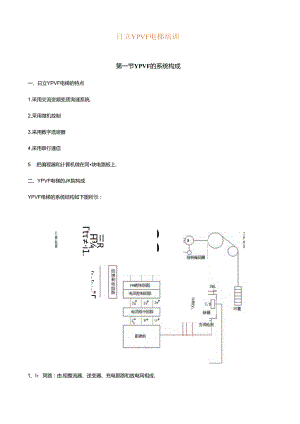

日立YPVF电梯培训第一节YPVF的系统构成一、日立YPVF电梯的特点1.采用交流变频变质询速系统,2,采用微机控制3.采用数字选层器4,采用串行通信5 .把编程器和计算机做在同块电路板上.二、YPVF电梯的JK院构成YPVF电梯的系统结构如下图所示：BKV-.2S俄电电阻r三RH¾ti1.一Ia电Is检冽"1、I：同路：由.相整流器、逆变器、充电那路和放电网相成.在桥式掩流器上加的大容鼠电容罂和RC注波PI路,用来沙波，整定H流电压.直流蒯设置了放电IUI路.当电梯制动时会引起直流他电JK的上升,当电压上升到一定的时.可通过硬件回路使反馈三极管自行导通，把反馈的电能消It在放电电机上.在运行接触借IOT上并有电阻R1.其作用是在电梯投入运行W使渔波电容有个预充电.当IOT接通电梯投入运行时，避免因电容器阚间大电流充电产生冲击,保护擅流器和i波电容.2、主微机：栗用M6802芯片，主要功能是负货机房控制柜与轿厢之间申行通信，以取得轿凰的开关信号、呼叫信号、与厅站进行串行通信，以取褥厅外召唉信号。以及进行开关门控制、运行控制、故障检测和记录等。3、副微机：采用M68000芯片，主要功能是根据主微机的运行指令，鱼由数字选层瑞的运鸵、速度指令生成、矢量控制，进行故障检测和记录，负优信号器工作.4、电流指令网路：根据刚微机矢址控制演盛结果.发出三相交流电流指令.5、电流控制13路：通过将电流指令【川路中:相交流电流指令与感应电动机电流反馈信号比较.发出逆变器输出电也指令，比较各种反愫信号，Ife定指令是否生成.6 .PWM脉宽典制控制电路：产生与逆变器输出三相电压指令对应的堪极触发信号.7、基极驱动电路：根据PWM伯号,驱动主回路中逆变相内的大功率晶体管.使总体管导通.8.负荷检测装置：检测轿厢负荷并输送负强侑号给硝微机,以进行起动力矩补偿,使电梯运行平稳.另外,YPVF系统中还包括，与感应电动机防动，可发送脉冲信号到主、剧微机的旗状城码渊,传递楼层位置信号的位置检测那FM1.可接受指令信号和开关输入信号的轨内操纵箱C.B和厅外召唉箱H.B,以及系统的各种保护装置.YPVF的主微机和刷微机之间果用并行用信,共同控制又互相监控.1 .运行准各当合上电梯动力电源开关后,R.S.T出战端何交流380V电压.控制柜上的电压表VM应有电压指示,电阈折示灯P1.亮.漏电检出器投入1.作,如有漏电,99C喷合.其C2、A2点闭合.主开关FFB线IeIIR合.使FFB不能合闸.如无漏电，FFB可以合上，由吼容电路祖成的过电压保护电路投入运行,逆变瑞的排风期FAN开始工作。当三相电源R、S、T进入了整流asCNV后，羟整流三相交流电变为H流电.2端为3然为例.由于此时WT处科放状态，直流电只悭通过冲击眼流电机RSH向大电容FI1.C充电。这个预充电功能减少了电悌启动时电流对电网的冲击,也保护整流器和池波电容.此时虽然PM*NA线维有电压,由于逆变器处于关闭状态.所以此时无输出.当电源开关FFB合上后,变乐器TRI.TR2,TR4、TR6有电压,各控制回路得电.层搂指示器灯亮.合上控IW柜上的轿厢照明开关1.IGHT,轿内照明亮，律风身有电.此时如果安个系统花50B维电器吸合：门处于关闭状态，40D吸合；电梯处于运行准任状态.2、外呼、开门外呼电源P22A是直流+22V电源.如果轿厢停在一层.乘客按下点的向上召唤按钮1U.+22V电源P22A经XH12发光二极竹,按钿1UXH1.-I接GD22AX：同时羟FQ输入输出板的XH13接口,经输入缓冲SSX711+0偷入电IW后使输出畿冲罂Z711+0输出保持信号，1层上召唤发光二极管IU发光。羟电脑检索,(1)电悌正在本层的平层位置：(2)电悌处于关门状态：(3)电梯无运行指令：(4)本层有呼梯信号国电脑判断为木层开门。蛭输出线冲器Z102输出开门信号并触发F1.S导通,直通100V电压经A100一双向可控硅F1.S-D1.iIoIN(1,2>R1-R2R3开门机A-门机开关DMCCurB100.使门电动机旋转开门.开门分两个阶段.第一阶段,电流经R5,D3分流.开门速度校快.第二阶段.开门行程开关14接通，电流经电位器R4的03、14然一14开关，D3与R5并联分流，少部分电流经开门机,开门速度较慢.直到将开门限位撞开，IO1.N吸合，其常闭点(K2)断开后，开门停止。3,内选、关门乘客进入轿厢后，如按卜5层的指令按钮.电路板上SDC上的直流+22V电源P22C羟X511+0输入缓冲瑞、SDC的FU/14接口,5层按钮、½GD22A,将轿内呼叫信号输入电脑。电脑储存并记忆。输出缓冲器Z511+0辎出记忆信号，内选5层的记忆灯亮,经电脑判别定为上方向运行.经延时或按下关门按钮,经F1.O板的Z101输出畿冲器输出关门指令信号。负100V直流电流B1.OO经门机开关DMCCUT,门电动机A*R3.R2、维电器OZ(1.2)、二极管D2、双向可拉硅F1.S、A1.oO导通。门电动机向关门方向旋转.此时关门电流经D4、开关23、电位器R4的0323球分流,关门速度较快.当将关门行程开关24报到闭会后，分流增大,电梯关门速度M慢.力将关门停止开关撞开后，OZ择放,其常开点1,2断开，门电动机停止旋轨。4、启动、运行、停车电脑检制，电弹有方向指令，厅:轿门电气联演己团含时.即发出运少厂，50Bt.40D1,IOTf.将大功率：极管速度电流直接与逆变港回路接通。MPU板将给定标准电压送给ACR板，经或熟调胧后进行脓冲分配，形成六路基板触发电压，该触发信号经BDC板传送放大骤动逆变器的六只大功率品体管工作.大功率晶体管经U.V、W线海输出谡城调乐电波,再经电抗器1.消波.变得更加阳清.再输入到叱引机的线解,电动机开始启动。FIO板的32FC2接口经V15B输出打开抱间的信号,日。维电SS15B吸合.抱。打开，火引机转动,轿厢上开.在启动过程中，由于给定标掂电压的变化，软波频率也不断变化，电动机的转速Ia臂频率的不断变化而变化，当启动过程完毕，给定电压枪定在某一敛值，频率也相应地枪定在某一数值，电梯膘以检速运行，在运行过程中,与电梯欠引机同轴的Ift转编码器不断发出相应的取冲数作为速度反物信号反馈到MPU板与给定电压比较.用来网髓电压的频率,使电梯稳速运行.在运行过中.电脑不断搜寻电梯运行方向的呼梯信号.当电梯斩厢运行到4层时,电脑已搜寻到5层悴站信号.经定延时后，MPU电脑输H1.诚速给定电压，电梯开始减速.当井道中第5层的隔磁板进入平层感应器FM1.时,电梯进一步减速.并开始计数到预定值时.10T择放.电梯停车.15B锋t电悌抱网，电梯停止以后再抱闸称为零速抱同,舒适感很好.停车以后的电梯开门、关门动作与前相向.5、电梯的检修操作（1）轿内检修螺作将轿厢操纵箱上的小盒盅打开，将“桧悻灯”开关板到下方（检修灯位）,这时轿顶和轿底的检修灯应该开亮.理将“检修”开关扳至下方向检修位）,电梯即为检修运行状态.检修向上运行：按下操纵箱上以1.层的选层按钮.电梯将关门后以检件速废上行.当电梯到达平层区时.操纵箱上“OPEN”按钮旁的红灯亮，如果这时松开按钮，电拂平层开门。检修向下运行：按下操纵箱上最低层的选层按钮.电梯带关门后以检脩速度下行.当电梯到达平层区时.操纵箝上“OPEN”按钿旁的红灯亮,如果这时松开按钮,电梯平层开门.在检修运行中,松开按钮.电梯立即停止.假发快车运行状态I在平层区内愦发快车时,符“检修灯”和“检修”开关均板至上方（正常位）,电梯即恢复快车状态,如电悌不在平层区而珞上述开关板至上方时,电梯将自动鸣笛以中速运行到下一层平层位置停梯开门，帙加快车运行。（2）新!检修播作轿顶检修操作须两人配合操作.将新厢操纵箱上的开关置在检怪状态.一人在厅门外,另一人在轿“操纵电梯以检怪速度向卜运行.当轿顶与厅口地坎基本平齐后，令轿内人员停止运行.厅外人员用三角胡胤打开厅”，立即格轿顶检修箱上的停止开关扳至“停止”位。或把侨顶操作开关拔生“桥顶操作一位.厅外人员进入骄顶后,将“桥顶操作”开关置于轿顶绿作位,把“停止”开关置户正常位，把“关门机”开关也于正常位，关好厅门后,利用操纵盒上的“UP”或“DOWN”按扭即可在轿顶操作电梯以检修速度上行诚下行.当“轿顶悚作”开关R于轿顶操作位时.轿内人员操作无效.电梯只能听命于轿顶人员的操作.在场顶操作检修时，电梯每运行一次,轿门就要开关-次,如果不需要轿门每次都开关,可把将门关好后,再把“关门机”开关过于关门机位.则轿门就不再打开了.工作中,如遇紧急情况可将轿顶操作箱的“停止”开关或操纵点上的“停止”开关扳下,使电梯停止（3）机房检修操作将轿内排饿箱上小盒内各开关置正常位，在电梯停止状态时，操作MPU电子板上的按钮来进入检修状态,进入检修的操作方法：依次按MODE-3-SET电梯即进入检倏状态.如再按（7）电梯关门.低速上升。松开电梯即停止,开门。如再按（4）.电梯关门,低速下降.松开电梯即停止，开门.退出检修的操作方法:依次按MODE-3-RESET电梯就恢更自动运行状态.1、旋蝌a码寿战也编码器与电动机同轴连接，随电动机的转动，产生脓冲信力输出，以此可以检测运行距阳，粕出融冲送战机的H速检测回路，可以检测运行方向,先行距禹及减速距离，2、怎样利用旋转码外只脸行方向旋转编码器向转产生1024个脓冲,采用两相检测,两相相差90度，因此可以判断轿厢是上行还是下行。.1.JE电平.下行由图可见.由两个JK啦发器及非门构成方向利断.结果送PIA.由PTM进行脉冲计数.电梯下行时,4>B超前<1.>A90度.上行时,<J>B滞前小A90%为1电平时,衣示电梯IqT.当E为时,表示A梯上行.3、数字遗层由旋转编码器就能取得电梯的位置信号.要完成选层系的功能,应奔清以下几个槌念：（1）同步位矍反映电梯在井地中的实除位置，以及底层厅门地坎平向作为计算起点,电梯运行时,不断接收枪护编码寄发耒的脓冲,上行为增计数,下行为减计数.计算数值就是同步位置的数值-（2）层充表电梯安装完成后必须进行层高测定,即把两层厅门地坎之间测得的编码器脓冲数位存入相应的层岛表.（3）同步层由同步位置和层高表可计克出同步层。同步层用于层楂弱示,已响应的轿内指令和厅外召唤信号的消号,运行方向的选择等.轿厢到达每两层中点时,同步层加1（上行时）或减1（下行时）.（4）先行位M先行位置由层面衣、同步层及先行踉掰速度码决定。速度指令发生后，加述开始，速度按级诩增，V1.V2.V3-Vm山干为加速运行,随速度提高，年媛的运行即寓不同，为了避免派总计维.将这些距国琳成表格存于微机内.对应的运行他离为SI.S2.S3Sn.先行距离AD为：逋度指令开始AD=S1前新速度的递增一AD-AD+Sn全速度运行一ADAD+计数班冲另方面，从速度指令产生开始,根据层海表及同步层可计。出先行位置：先行位置=（同步层）层总表土先行距离（其中"+”时为上行,*-时为下行）（5）先行层当电梯在某层停止时,先行层等于同步层，但在电梯起动晚间,电梯上行时即粘为上一层,电梯下行时即浦为下一层.先行层比同步层顺向起的一层.电梯从起动运行开始,即检测轿W1.和厅站的召唤信号,如发现行个召唤信号与先行层相同,且先行位置等于先行层时，电梯即发生减速信号，进入M速掂笛阶段.但召唤信号有可能是单层运行.这样.电梯一起动就会发现先行位置等于先行层.且先行层有招唤.电梯未完成加速就要进入减速，因此微机内加入了判断程序.先行位苴算出后，立即将它与同步位置进行比较，如果：先行位置PJ步位置常数（上行）同步位置先行位置常数（下行）由为多层运行.4、同步位Jt的校正由于电悌不停地上行、Kir.试Ur能受到各种误差,使得网步位置的热层离去,囚此要进行同步位式的校正.电梯和用轿顶的传感JiS进行同步位置的校正,校正方式有：起动校正、停层校正、运行校正、停电校正.（1）起动校正，电梯起动时，客应禹开隔磁板。在禹开的隔间,可根据隔梃板的长度及同步层,很容切地校正同步位Z1.起动校正时.因为电梯速度还很底.效果泡理想.微机没在利用中断去处理.（2）停层胶正：电梯停层时.煨应甥插入隔江板.与起动校正相似.也很容易进行同步位Bt的校正.（3）运行中校正I电梯在多层运行时.除起动、停止校正外,琢经过一层站也进行同步位置的校正.因为此时电梯速度很快.微机果用了中断来优先处理校正宿号.（4）满层校正I为/诲免轿Iff1.超越耳端,在井道顶层及底层安装厂强迫减速限位.当电梯到达顶端或底端时，YPVF利用强迫成速限也强行写入同步植K.15）停电校正：一旦停电,微机将停止运行,所有RAM中的数抠都将丢失,而J1.轿解还会滑行一段Hi离.因Jit.停电瞬间,微机内发生的停电中断以最优先时间，在电源未完全消失时将困要的数据送入掉电保护RAM.W1.电源修女时,根据保护RAM内的数据,电悌执行低速自救，直至G近一层的开门区，取得转顶照应器信号,即可取得同步层、同少位B1.先行层等数据。如果停电时间很长.为山保护时间,保护RAM内的数据也1.1.丢失，则在史电时，电悌会自动以低速向缆层运行一次,以取回同步位置数据，-、轿即送控制屏的主要信号有： 轿内指令按钮： 司机操作的有关按钿，选向、直驶、起动： 树无司机,检修，轿）则4修,桥内、研顶急停”公 轿段检修上行、下行： 轿内、轿顶开关门按Wh 安全S1.安全钳开关： 轿顶感应器信号； 轿WI的双取量信号等。控制屏送轿厢的主要信号有： 层楼指示； 轿内按钮指令灯； 开关门按忸灯： 门电动机驱动.轿内电话、照明、风母： 各类报警、报咕钟等，八串行通信的硬件组成YPVF电悌控M弭及轿胤分别用块大规模集成电路SDA迸行中行通信,控肥前的SDA装在MPU板匕轿丽的SDA安装住轿顶SDC戏路板上,SDA芯片采用全双工通信方式，收发同时进行,且在无CPU介入的情况下也能进行自动地址扫描,收、发信息.闪此.轿顶SDC板只用块SDA芯片就能处理轿廊的78个输入信号和67个输出信号,以大传送能力可达128个输入和128个粕出信号.中行传输采用2入2出4浅方式，即可传送上述全部信号。SDA的结构如下图所示fifi-½fia½½SDA芯片的结构拄制屏MJ的SDA的工作由MPU拄制，用数据总战的低8位由6802向SDA内的收伯、发信RAM读出、写入数据.MSI=ChMS2=0时选中发信RAM.可以将发信数据写入RAM内寄存再用行发送出去.MS1=O.MS2=1时选中收住RAM,可将串行传送来的数据按顺序放到RAM内以便读出.AB6.AB5.AB4,AB3四条地址总税确定发信RAM或收信RAM的16个字节小兀.对入发信RAM的内容门动按地坡顺存连地址-起发送H1.去,F1.为连排不断收复发送.接收也为不间断连续接收,并将接收内容按地址送到相应的收付RAM地址单元，SDA的通信格式如下图所示ooOOooooO1.IoOO1.1.SDA的通信格式同步字头SYNC为24b1.t01110.同步字尾END为IGwtoO00,每一次传送为120“其中地址.数据均采用正反两次校验，先送胞址再送四祖数掘，地址从商到低拉列,数据从低到离排列地址中含A6=AB6,A5=AB54次传送可传完一个文件，将发信RAM的16个单元内容传送完军，共48Obi1.A6.A5为00、01«10.11.然后再从头连续传送。发送内容从S01、S02送出,为适应远距离传送.SOI.S02送出的值号为交交波形.如下图所示.1110110100011110S(HjU-1.J_In_n_S02_n_n_n11J1.交变被U1.口m接收整流上二1.1.=1.ni=1.信号传送波形图例如:当传送信号1110110100011110时.第一个"1"SO1.上跳.第二个*,S02上跳,第三个'S01上趺SOKS02-T交替上趺,第二位回跳.这样，就可以方便胞用变压器进行隔碣,形成交变波.如下图.文i磁的彭欣及伟逸原理图在接收端也采用变长等脂尚，可浓去传送中的噪，也接收到的交变波只需用整流落可以使信号还原.娇顶SDA工作示意图P-桥11B三DA工作示BS轿顶SDA1：作力动地址扫描方尤在时钟触发下.地址计数器门动计数.控制解送的中行数抠由Sin输入.SDA内部进行同笫恰测、数据.铸设即发出信号.正确数据送移位寄存翳4故据,地址比较器将扫描地址与接收地址比较,如果一效就将接收数据经接收数据接收RAM送到8位兼容数据镣存器分配到各平动口.那制送控制屏的数据随扫描地址的变化译码产生SixS2选通信号,将各输入口数招读入相应的发信RAM.在计时器的控制下移位成串行数楙,再加入地及数据及同步字符,形成完整的举行信息.然后转换成交变波，从S01、S02输出，羟变压器附卷送控制解.SDA不可编程，全由硬件组成.第五节YPVF电梯的负荷扑俊、YPVF电梯的候补偿功能YPVF电梯采用了的负段变化践性连续补恺的功能.传Stf卜匾一手卜隼匚送*稳压电源YPVF电棒补偿装置原理出图1.在动变压器的工作原理YPVF的荷血传感器采用港动变压器，安装在轿厢底丽差动变压器的晚理如图所示：3R肛；£«»工作CT（值闵变JKiS由原边线圈、两个捌边线网及铁芯组成.原边线圈输入交液电源,硼边则输出您应电压，殖铁芯的深度增大,感应电压升高。负荷补伊瑟置燃理I交流电压如超饱和变压器检压后送差动变出港晚边，拗边输出经全波祭流后反向费加，防铁芯插入洸度的增大,其电压升高,调将RGI.RG2可调整输出仁率.因为它可以使铁芯在同一位置时输出电压增大或减小.RG1为粗调.RG2为精调.停也回路在输出中秋加一个反向电压,它可以调整曲线的平移,调整零点位置，物出电压嘤低消（WIS电压.娓置电乐升岛,输出曲线往在移.利用开关选择,可以得到不同状态的补偿特性.第六节丫PVF控制板的功能YPVF型也悌使用的五块葩木电路板： INV-MPU：曲电脑基板 INV-FIO：接口板 INV-ACR；电流设节板 INVBDC：基极驱动板 INV-SDC：中行通讯板YPVF型电梯所使用的五块菸本电路板组成的系统机图如图1所示H1.YPVF电梯系线方框图1.做电脑基板INsMPUYPVF电梯拄制系统通过微电脑板MPU实现电梯的决选按制、速度控制及价侏柱制.板卜什两块CPU（.1.CPU;M6802.24KROM.2KRAM：副CPU：M6800048KEEPRoM.8KRAM）,4X4港盘和1.ED发光：极管显示.对MPU板,各插座及指示灯说明如F：1）插座的作用：大组插座有FA、FB.FD.F1.FF,小型插座ffFC、FE,FG、FH,FJ、FK等，具体功能如下 FA：与负数补偿控制电路板INV-AD连接，将Ift较反做信号传送至副微机： FD：耨FIO板传来的信号Ih此进入电脑： FB：将电脑发生的信号由此传输至FIO板： F1.：制造商经过比插座主微机联接： FF：由微机发生的信号经此传输至INV-ACR： FC；将存储罂连接到缶用电池，使RAM在断电后仍能保存有效数据； FG：将控制系统与战转纲码零连接I FH：用于轿网通信： FK：声音令成电路（较少使用.2）主、副微机:在MPU板正面左上角,装有主微处理机芯片M6802及存储器芯片6116.主微机的主要任务是负於电悌的集选控制、实现各种特殊功能、运行控网、召唤及轿厢内指令帝理、开关f1.控制等：制微处理芯片是16位芯片M68000,运算速度比主微机快，主要进行电梯的速度控制运灯.3）EEPROM"储器：该存储器的最大特点是可在郎工现场对电梯部分参数或程序进行更改、调试。血不必象EPROM存储系在月入前必须先用紫外线擦除，在此，粒瞿用于存储电梯运行提开楼层高度数据等.4）操作盆；装有4X4按键的键盘及1.EDM示器，通过键盘及显示器可弗时检杳电梯主要参数，如： 查询故炳： 显示运行累计时间： 在机身设置呼梯登记I 机历进行检修运行： 楼层测离数据写入； 检衣电梯各种参数； 设置专用运行等.5）发光二极管的意义I M.WDT实时监视主战机硬件和软件的工作情况任何一方有故障都会使M.WDT灯熄灭，电梯不能继续工作I S.WDT监视硼微机的秋、硬件工作情况： SYCD中行通信工作指示灯.中行通信正常工作时点亮； HA1.T软件音停指示灯，正常工作时此灯不亮：6）SDA中行通信数据适配器SDA发光:极管我示它的正常1.作与否.SDA中行通佑数据适配器用广电国机房控制柜电脑板与轿Iff1.控制之间的数据通信、并联电梯间的通信及对电悌出厂数据的写入.2、接口板FQ接口板FIO为计算机MPU与外部设各联系的输入.输出接口线冲网,对保证电梯控制系烧正常通信、可靠运行起看JR要隔离、般动作用.输入信号：包恬外召唤及各触点信号经F。送入MPU.经特殊的混介微成电路隔离：粕出信号IFIO亮动维电器.接触器,开关门动作,阴动采用品闸管或数字功率门阵强集成电路.对于和安全有关部门的信号.FIO分别送主'副微机.一旦主、刖微机收到的内容不同.就控制电梯立即停止运行.接口板F1.O的作用及组成菊述如下：1）板上各上座的作用r共有FA、FB.FC4FD.FE.FF.FG.FH.FJ九个插座，各个的作用如下r FA：向MPU板输出信号<o>s FB：从MPU板输入信号（INM FC：连接与门控IH器、接触瑞<15B抱向驱动接触器：10T运行接触器）等有关的信号： FD：供密码控制的"嗅按钮用<很少使用） FE：连接按钮及按钿内指示为电路： FF：楼层指层灯、方向灯、滴我及悴止信号灯（OUT）： FG：终端保护等开关输入<N> FH.FJ；触点信号及安全开关信号（IN）；2）指示灯：FIO板上只有个指示灯40G表示轿厢门的开、闭情况.40G灯亮我示轿门和厅门已关好:3）口拧制电路：在板右上角有开关门可控硅电路,控制门的开启，关闭.3、电流调节板INV-ACR电流,节板ACR将索尔器件HCT电流过感器测得的电动机U机V相电源与能微机给出的电流指令进行比较.经比例枳分构成对强动电流的闭环喝节,然后产生PWM肱宽网制波送荻械骤动板BDC.此部分作为逆变器中晶体管开关控制信号，板上还具有停电检测、过电流、过电压、再生网路检测等功能.ACR板上要插座有： FA：葩极触发脓冲关BDC板（OUT） FB：从霍尔电流互赂案采样、反馈向来的电动机电流反馈信号（IN）： FC：与微电前板MPU的信号连接（MOUT>4、基极驱动板INV-BDC区极出动板BDC将ACR收送来的PWM开关触发信号放大.并且自核出动逆变器功率M体管.业动电路采用专用集成模块.另外.板匕还有过电JK检测网路、欠电Jk检测W1.路.再生晶体管业动回路.检测信号送回ACR板进行触发保护.同时送MPU板进行分板.处理，些极出动板BDC的主要插座有： FA：来自ACR板的输入触发脉冲信号及BDC板的过电乐信号和再生佑号： MA.ME.MK：从二相变压器获的的输入电压： MF.MG.MJ：输H1.控制逆变器大功率晶体管； MH1寓动再生品体格5,即行通信板SDCSDC板安装在轿府顶部，负费将桥内信号传送至电梯机房控削柜，同时，再将控制柜所发出的有关信号传输至轿制：负费控制柜与SDC板进行通信的是MPU板。板中所使用的主变元件仍是SDA大熄模范成电路，采用自动地址扫描方式，在时钟触发下，地址计数器自动计数，进行对行用数据的收集、分配.数据传输采用全双工串行通iR方式，正隔数据送移位寄存涔转为并行数据：轿厢送控制柜的数裾陋扫描地址的变化译码产生选通信号，珞各怆入口数据读入相应的发送信恩存储腓RAM.在时钏脓种的控加卜整位曲数据，再加入地址数据及向中字苻.构成标准的申行信息,转换&£生波从SOKS02输出，经变压器隔肉送控制柜。板上输入信号来用电气隔离：输出信号采用固态维电瑞和晶体首功串门阵列集成电路崇动.整个板无需要编程，全部由硬件构成。板上的主要插座有； FA：20%.110%我JR开关输入： FB：安全钳开关SCS中继信号： FC门区客应器中维信号； FD：轿顶上、下行检假按钮的输入： FF：轿内检修运行开关输入及斩顶蜂鸣器胭动； FH；司机操纵在关按钮、急停开关、消防开关等输入： FJ1关门极限、50%我成开、轿顶检区开关怆入I FK：开关门按钮及按钮灯输入，输出： FM：轿门门镣开关信号中雉； FN：与控制柜MPU板通信； FP：安全窗.安全触板等侑号中继： FS：到站报警信号： FT：开门极限开关信号输入： FU.FV；轿内按钮及按钿灯输入输出： FW1料内指层灯控制：第七节键盘和显示器的结构和功能1、键次的结构班盘由16个独立键组成。有0F投钮可以输入16进制数,其中8F健需蔓SHIF槌配合使用，“1同时按下SHIFTSi时显示&F； INC(DEC)用于地址数捌的增谶： “卜。止”用于禁止开关门： START用于层面测价时的启动； AQ为地址、数据传换耀： SET.RESET用于各校式的设各和灾位： MoDE用于选择各种模式 SHIF为转移键2、显示器的姑构和功能:显示器由6位带小数点的七段1.ED组成.爆示器晶示的内容如图2所示:启动够速门区SoBoBo主微机故障管理多信号副微机故障或故障码S0Bo故障慢车门止图2显示器的结构 后劲灯：仪在标准仙况下启动指令Z1.Oo接通时点亮： 减速灯：仅在标准情况卜电梯减速时点亮： 开门区灯：仅在标准情况下电梯停在开门区内点亮： 故障灯I仅在标准情况下检测到故障时点亮I 慢车灯：仅在标准情况下点亮.以便在机房内区分快车和慢车运行方式: 门停止灯：标掂情况监控器进行n停止操作时点亮：第八节YPVF电梯的故障检测故障处理信号11立电悌微机按电桶故障的严-R程度分为五大关：电悌控制程序放建检测回路二类故障卜四类故障卜五类故障的注分类回路一丈故律卜其它效据卜故It码生成回路显示控制键盘j五类故IgI四类故障一1三类故建.I二类故It图1YPVF电悌故障检测方椎图第类：故障以严也,电梯立即停止,不能再起动.但如果是在门区.开关门有效.通常这类故障疗：安全装过故障、主副微机间的通信故隙、主网路过电流、过电压及桥厢与控制身的小行通信故障.第二类：运行中电梯立即停止，位可Jft新起动，执行低速E1.救，使电梯以低Ii运行到最近层开门放出乘客如同步位置筋误,电梯以低速向端层运行.自动体正同步位置。这类故障忏：减速异常、同步位置脩误、曲机选层器计数错误、强迫谶速开关钻死等.第1类：运行中的电悌立即向最近层站停旅.停止后不能再起动.这类故瞭有：平层时间过长，大功率晶体评放热片过热等.第四类I并联或群控系统收障等,这类故障发生时,电梯自动脱禺并联或群控管理系统而成为独立运行电梯.并进行援助服务等.第五类：园f小故障,故阳带有隅然性，发生后可能自动解除，对安全及整体运行影响细微.对这类故附微机只作记录而不采取行动，这类故障有：开、关门W,起动频度K1.负荷，鱼荷补偿故障等.1、正要信号的安全检测电梯的嫌婪安全信号如安全钳开关、安全窗外关、轿内和轿顶急停开关、线弟极限开关、限速器开关构成的急件信号.以及门联锁开关、强迫瞰速开关，极限开关等都岫过FIO板分别送主微机和副微机，主副潮机之间通过并行通佶互相交换信恩.只要有一方收不到信号.或通信比较中两方信号不同都会使电梯立即急停或作相就处理.2、继电港、接触骞故障检副继电器及接触器在微机的驱动下联合成好放.如果触点拈死或不吸合动作，就付可能使电梯不能正常运行.M至引起重大事故.因此对于重要的器件.其械点信号送回微机,微机在驱动共吸合或择放的同时,判断该器件的动作是否良好,能判断出吸公故障还是择放故际.这类器件如：门联锁继电器、主网路接触器、抱闸接触器等.3、主W1.路故障检测主回路的检测包括过电流、过电压、欠电位等，过电流的检测足通过直流回路上的布尔电流互感器进行的,将检测电流，给定值进行比较就可判断是否过电流.过电乐、欠电压的检测是在宜流回路设置电乐检测点.分别设过电乐、欠电压比较回路.电梯运行时,直流回路电压必筑在两个出窿且路设%超过，则为过电压；低J"，*T则为欠电在电梯空阑时，曲机系统还可对电容进行检测，此时.使电梯禁止运行几秒钟,结电动机加入励极电流，电容器经电动机放电电质应下降,如果也容器两端电乐不下降.则表明电容器损坏.4、微机的通侑检查微机中的通信,无论是斩厢。拄制屏的中行通信.还是主、硝微机间的并行通信哥批数擀的通信郁随数楙发出个不同的代码,在次来可通信中，如果发出的代码与接收代码不同就要作相就处理：串行通信可以放弃一批数据，但只钱两次就会使电梯停止运行：并行通信则只一次就使电悌停止运行。5、运行方向检测脓种编码器随电动机版转产生两相肽冲，通过方向判别回路可检测电梯的运行方向。如果微机发出的运行方向指令与方向判别回路是不同的，即划断为逆向运行,电梯立即伶止,故障被修机记录保存,电梯不能再起动.即使拉断电源再合闸也无法起动运行.必须在排除故障后.消去故障记录才能进行正常运行.6、故转编码器故障检测对于某些器件的故您检测，可通过设定时间值判断.旋转能码器的故隙方法时：电梯起动运行后，制过一定时间仍无收到脓冲输入。当然,未收到藤冲的原因不能唯一确定是肽冲摒同器问物,但在现场的故障检测中.股准则是踊认徽机系统本身的工作是正常的.以此对外国器件进行检套-7、自救多发电梯运行中发生故眼而急停时,如果故障类别不高.澈机会使电梯以低速运行门我.行驶到平层区放出乘客.然后再帙复正常运行.如果是偶然脏因,电悌会恢复正常运行：如果为故陵原因，自救会再次发生.在规定时间内自救发生次数超过一定俵时，就会判断为自救多发，而进入较¢5一类故障，电悌停止运行，8、机动频度超负荷如果在规定时间内，电梯频频闻动，次数超过一定假时，就判厮为起动频度担负荷，此时由微机控制，电梯会自动M援运行赎度,髭氏每层的悴梯时间,对系统起保护作用.同时记入故障衣.表明电梯的发生过超软度运行.9.主、IM微机间的互检由于采用了主、刚微机结构，在电梯工作过程中，主、副微机间互相进行检变.如果其中台微机行故邮而停顿时，另一台微机会对故障微机进行次再起动。如果工作正常，电梯继坡运行不受影响，但故障会被记录，但如果在一-定时间内超过一定的停帧次数,则进入J一类故障,电梯在城后站平层,开门后不能再启动.而必家由维修人员检住.第九节YPVF电梯的操作模式MODE-O-SET功能：回复正常的显示用法：不论冯姓MoDE入任何的模敢，都会自动IftW.,回女楼层显示状态小巴：自动RESETMODE-I-SET功能：电梯运行时间胰示用法：以十进制显示电梯运行的时间.如显示OoOI23.即共运行了123小时此模式纯样观察用,如要更改则参考MODE-24-SETIft附：MODE-1-RESETMODE-2-SET功能：监视器故障资料读取及全（K清除用法：1.按INC钿使故障资料由01读取卤到74彼.按下RESET钮直至正常显示才放手,故除记录满除2 .可先按MODE-10-SET后才再按MODE-2-SET,故障资料会自动由01显示至74,但显示的时间领长.（每个数相间约3杪）3 .消除故隙记录之前,先记NIJ01到74的数据作为参考.有些故障记录是不能直接消除，（处理了故陈成因后，可开关电源开关一次，再MODE-2-SET清除即可球置：RESETMODE-3SET功能：机房控制电梯低速运行用法：1.机厢必须是正常快逡状态，并且已关了内外门2.按7字钮为控制电梯微速上升，按4字钿为控制电梯慢速下降H:MODE-3-RESETMODE-4-SET功能：用低层机厢按«1记录用法：1.如正常快速状态时.使电梯快速到最低层2.如，修状态时，电梯自动慢速落运行（考MODE-21-SET>Ift1.S:自动RESETMODE5-SET功能：中间层机师按钿记录用法；如正常快速状态时，使电梯快速到中间楂层小置：自动RESETMODE-7-SET功能：用高层机相按钿记录用法：1.如正常快速状态时使电梯快速到城高层2.如锥惨伏态时，电梯自动慢速上升运行（参考MODE-21-SET）次置；自动RESETMODe-IO-SET功能：监视器故障贡料自动读取用法：先按MODE-10-SET后才再按MODE-2SET.此时故障资料会自动由01显示至74.但显示的时间颇长.（短个数相间约3秒小置：自动RESETMODE-11-SET功能：楼层阶高测Jft运行（符楼层拒出数据粕入电前用法：电梯於M低层转为快速状态.按入MODE-11-SET.（电梯会自动转为慢速状态）,按START钮直至电梯慢速上升，当电梯上升至最高层彼，#50B维空方门行件放成OFF,彬1"DIP制拨向上。N,等恃直至#50B继电网自动转回ON后，将1号D1.P制拨回下OFF.按MODE-11-RESET,测试完成JE眼：MODE-11-RESETMODE-12-SET功能：外指示灯检直用法：阶高测试完成，电梯可正常高速运行后，如按下MODE-12-SET,则会出现下列情况：1 .发光管量指示灯时：由下至上空层走马式闪亮,及上落灯亦会闪亮2 .加数字式指示灯时,则以88型W闪亮.上落灯办会闪亮EK：MODE-12-RESETMODE-13-SET功能；超我状态切除用法：1.当电梯超载时,（蜂鸣器响并不会自动关门，按下MODE-13-SET电梯则会暂时切除超我状态.可以进行次快速运行，运行后，自动转网超我警示状态2.此方法只作超我测量运行用重置：一次自动RESETMODE-U-SET功能：SDS切除试验（多以在高速电梯HVF型使用）用法：多用以试验空叙
