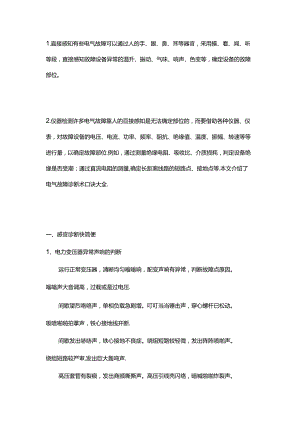

技能培训资料：电气故障诊断口诀.docx

1.直接感知有些电气故障可以通过人的手、眼、鼻、耳等器官，采用摸、看、闻、听等段，直接感知故障设备异常的温升、振动、气味、响声、色变等，确定设备的故障部位。2.仪器检测许多电气故障靠人的亘接感知是无法确定部位的，而要借助各种仪器、仪表，对故障设备的电压、电流、功率、频率、阻抗、绝缘值、温度、振幅、转速等等进行量，以确定故障部位.例如，通过测量绝缘电阻、吸收比、介质损耗，判定设备绝缘是否受潮；通过直流电阻的测量,确定长距离线路的短路点、接地点等.本文介绍了电气故障诊断术口诀大全.一、感官诊断快简便1、电力变压器异常声响的判断运行正常变压器，清晰均匀嗡嗡响，配变声响有异常，判断故障点原因。嗡嗡声大音调高，过载或是过电压.间歇望烈咯咯声，单相负载急剧增。叮叮当当锤击声，穿心螺杆已松动。吸喷啪啪拍掌声，铁心接地线开断.间歇发出哧哧声，铁心接地不良症。绕组短路较轻微，发出阵阵喷啪声。绕组短路较严审,发出巨大轰鸣声.高压套管有裂痕，发出商频嘶撕声。高压引线壳闪络，暗喊啪啪炸裂声。低压相线有接地，老远听到轰轰响.跌落开关分接头,接触不良吱吱响。2、用半导体收音机检测电气设智局部放电巡视变配电设备，局部放电难发现。携带袖珍收音机，调到没有电台位。音量开大听声响，均匀嗡嗡声正常.倘若声响不规则，夹有很晌皱炮声，或有很响吱吱声，附近有局部放电。然后音量关小些，兔近设备逐台测.夏又听到鞭炮声，被测设备有故障，该设备局部放电，发射高频电磁波。3、运用听音棒诊断电动机常见故障运用听音棒实听，确定电动机故障。听到持续嚓嚓声，转子与定子碰擦。转速变慢嗡嗡声，线圈碰壳相接地.转速变慢吭吭声，线圈断线缺一相。轴承室里嘘嘘声，轴承润滑油干涸。轴承部位咯咯声，断定轴承已损坏.4、检查木杆杆身中空用敲击法巡视检/木电杆，杆身四周锤敲击,当当清脆声良好，咚咚声响身中空.5、用根剥头绝缘导线检嗡发电机组轴承绝缘状况发电机组运行时，轴承绝缘巧检睑.用根剥头绝缘线，导线一头先接地，另端碰触旋转轴，多次轻触仔细看。产生火花绝缘差，绝缘良好无火花.6、中性点不接地系统中单相接地故障的判断三相电压谁最大，下相一定有故障.7、巡视检查电力电容器巡视检直电容器，鼓肚漏油温升超.咕咕声响不正常，内部有放电故障.8、用充放电法判断小型电容器的好坏小型电容器好坏，充放电法粗判断.电容两端接电源，充电大约一分钟.用根绝缘铜导线，短接电容两电极。火花闪亮是良好，没有火花已损坏.9、识别铅蓄电池极性铅蓄电池两极性，正负记号看不清.极柱颜色来区别，负极吉灰正深棕.极柱位置上区别，靠厂标牌端正极。极柱直径不相同，正极较粗负极细.折断锯条划极柱，质较硬的为正极。极柱引线播红莒,线周变绿是正极。连接极柱两导线，浸入稀硫酸溶液，产生气泡端负极，没有气泡端正极.10、刮火法检杳蓄电池单格电池是否短路蓄电池内部短路，多发生在一两格.单格电池短路否，常用刮火法检查.用根较粗铜导线，接单格电池一极，手拿铜线另一端，迅速擦划另一极.出现蓝白色火花，被检单格属良好.红色火花是缺电，没有火花已短路。11、抽中相电压法检查两元件三相电能表接线三相三线电能表，抽中相电压检直。负荷不变情况下，断开中相电压线。观看电能表运转,IsI盘正转慢一半，唯一正确性接线，否则接线有错误.12、判断微安表内线拳是否断线微安表线圈通断，万用表不能测判.微安表后接线柱，铜绿导线短接好，然后摇动微安表，同时看表头指针。缓慢摆动幅度小，表内线圈则完好.较快大幅度摆动，表内线圈已断线.13、根据熔丝熔断状况来分析判断故隍看熔丝熔断状况，判断线路内故障.外露熔丝全熔爆，严承过载或短路.熔丝中部断口小，正常过载时间长。压接螺钉附近断，安装损伤未压紧.14、根据色环标志来识别电阻大小成品小型电阻器，色环标称电阻值.色环第一环确定，髡近电阻边缘环.最末一环为偏差,倒数二环是倍数。其余色环阻值环，表示阻值有效数。色标颜色代表数，倍数十的次方值。棕红橙黄绿蓝紫，一二三四五六七，灰八九白黑为零，金一银二负倍数.15、劣质铝芯绝缘线识别法塑料绝缘铝芯线，看摸芯皮识优劣.芯线柔软银白色，劣质较硬色发乌。外皮色艳印厂名，劣质陈旧无标识.外皮芯线接触紧，劣质套大芯小松.16、鉴别白炽灯灯泡的好坏白炽灯灯泡好坏，眼看手模来鉴别.泡圆光洁无砂眼，商品标识印字清.玻璃灯芯不歪斜，丝钩铝丝排列均。灯头安装不歪斜，稍用力拉不感松.17、鉴别变压器油的质量变压器油外观看，新油通常淡黄色.运行后呈浅红色，油质老化色变暗，强度不同色不同，炭化严重色发黑。试管盛油迎光看，好油透明有荧光,没有蓝紫色反光，透明度差有异物。好变压器油无味，或有一点煤油味.干燥过热焦臭味，严重老化有酸味。油内产生过电弧，则会闻到乙焕味。18、滴水检测电动机温升电机温升滴水测，机壳上洒几滴水只冒热气无声音，被测电机没过热。冒热气时噬啜响，电机过热温开超.19、三相电动机未装转子前判定转向的简便方法电动机转向预测，转子未装判定法.铜丝弯曲成桶形，定子内径定桶径.定子竖放固定好，棉线吊桶放其中。桶停稳后瞬通电，桶即旋转定转向.20、电动机绝缘机械强度四级判别标准电动机绝缘优劣，机械强度来衡量.感官诊断手指按，四级标准判别法.手指按压无裂纹，绝缘合格手感理。按时发生小裂纹，绝缘处于脆弱状.按时发生大变形，绝缘已坏停止用。21、手感温法检测电动机温升电动机运行温度，手感温法来检测.手指弹试不觉烫，手背平放机壳上.长久触及手变红，五十度左右稍热。手可停留两三秒，六十五度为很热.手触及后烫得很，七十五度达极热.手刚触及难忍受，八十五度已过热。22、手模低压熔断器熔管绝缘部位温度速判哪相熔断低压配电屏盘上，排列多只熔断器.手模熔管绝缘部，烫手熔管熔体断。23、手拉电线法查找软线之间断芯故障点单芯糠套软电线，中间断芯直找法.双手抓住线外皮，间隔二百多毫米。同时用力往外拉,逐段检查仔细看.线径突然变细处，便是断芯故障点.二、测电笔、盹灯宣判1、使用低压测电笔时的正确提法常用低压测电笔，掌握测试两握法.钢笔式的测电笔，手掌触压金属夹.拇指食指及中指,捏住电笔杆中部。旋凿式的测电笔，食指按尾金属帽.拇指中指无名指，捏紧塑料杆中部.筑管小窗口背光，朝向自己便观察。2、使用低压测电笔时的应知应会事项使用低压测电笔，应知应会有八项.带圆珠笔测电笔握握杆若金属箍。细检电笔内组装，电阻须在颊管后.定期测检电阻值，必须大于一兆欧旋幽式的测电笔，凿杆套上绝缘管。用前有电处预测，检验性能是否好.测试操作要准确，浮防笔尖触双线.绝缘垫台上睑电，人体部分须接地。明亮光线下测试，颊管辉光不清晰.3、测电笔测判交流电路中任何两导线是同相还是异相测判两线相同异，两手各持一电笔，两脚与地相绝缘，两笔各触一根线，两眼观看一只笔，不亮同相亮为异。4、测电笔区别交流电和直流电电笔测判交直流，交流明亮直流暗。交流加管通身亮，直流木管亮一边。5、测电笔区别直流电正极和负极测判直流正负极，电笔发管看仔细,前端明亮是负极，后端明亮为正极。6、测电笔测判直流电系统正负极接地变电所直流系统，电笔触及不发亮,若亮身近笔尖端，正极有接地故障。若亮靠近手握端，接地故障在负极.7、判断380/220V三相三线制供电线路单相接地故障星形接法三相线，电笔触及两根亮，剩余一根亮度弱，该相导线软接地.若是几乎不见亮，金属性接地故障。8、判断星形连接三相电阻炉断相故障三相电炉中性点，负荷平衡不带电。电笔触及定管亮，判定故障是断相。9、判断电灯线路中性线断路照明电路开关合，电灯不亮电笔测.相线中性线均充，电源中性线断线。10、检测高压硅堆的好坏和极性电笔串只二极管，正极接市电相线.手握硅堆任一端，触压电笔金属夹。笔内颊管若发亮，手握硅堆负极端.笔内灰管不发亮，手握硅堆正极端.手握硅堆端调换，正测反测细观察。两次颊管均发亮，高压硅堆内短路。两次木管都不亮，高压硅堆内开路.11、正确使用数显感应测电笔数显感应测电笔，正确提法测检法.食指按笔尾顶端，拇指中指无名指，捏塑料杆中上部，拇指兼顾按电极.数值显示屏背光，朝向自己便观察。拇指按直接测检，触及被测裸导体。按感应断点测检，触及带外皮导线.区别相线中性线，查找相线断芯点。12、检验灯校验照明安装工程照明工程竣工后，常用检验灯校验。断开所有灯开关，拔取相线燔体管。熔断器上下桩头，跨接大功率验灯.接通电源总开关，验灯串联电路里。线路正常灯不亮，灯亮必有短路处。排除故障再校验，直至线路无短路.校蛉支路各盏灯，分别闭合灯开关。支路短路验灯亮，断线故障灯不亮。脸灯发出暗淡光，被验灯亮则正常.关灯校验第二盏，同理同法校各灯.13、检验灯校验单相插座单相二百二插座，常分两孔和三孔.两孔左中右为相，左中右相上为地。单相二百二插座，跨接检验灯校睑.左中右相接验灯，灯亮正常则正确.断路故障灯不亮，接触不良灯闪烁。三孔插座加测试，右相上地灯也亮，左中上地灯不亮，否则接线不正确。14、百瓦楼睑灯校验单相电能表测校单相电能表，百瓦灯泡走一圈.常数去除三万六，理论时间单位秒.实测理论时间差，误差百分之二好。实多理少走字少，实少理多走字多。15、灯泡核相法检查三相四线电能表接线三相四线电能表，接线检查核相法。两盏检验灯串联，两引出线跨触点：某元件电压端子，该相电流电源线.灯亮说明接错线，电压电流不同相。接线正确灯不亮，电压电流是同相。16、检验灯检测单相电能表相线与中性线颠倒国产单相电能表，一进一出式接线,验灯两条引出线,一个线头先接地,另头触及表子，右边进线和出线.接线正确灯不亮，灯亮相零线颠倒.17、检验灯检测日光灯管的好坏日光灯管之好坏，检睑灯检蛉判定灯管端脚串验灯，跨接二百二电源。灯亮灯管又辉光，被测灯管端尚好.灯管无辉光管端，灯丝电子消耗尽。反自触及等不亮，管端灯丝已断路。18、检验灯检测日光灯的镇流器好坏日光灯显不正常，检测镇流器好坏。镇流器串检验灯，跨接二百二电源。灯光暗淡红橙色，镇流器内无故障。亮近正常有短路，不凫断线或脱焊.19、检蛉灯测判电源变压器绕组有匝间短路电源变压器绕组，匝间短路很难判,二次绕组断负荷，一次绕组串睑灯。跨接二百二电源，匝间短路灯较亮.灯丝微红不发亮，绕组正常无短路.20、检验灯检测低压电动机的绝缘状况低压电动机绝缘，检验灯粗略检测。控制电机接触器，验灯鸣触上下侧。灯泡一点也不亮，电动机绝缘良好.灯丝微红轻损坏，亮度正常严重坏.21、检验灯检测低压三相电动机电源断相运行电动机断相运行，检睑灯逐相检测,接通电源接触器，或熔断器上下恻。脸灯跨触灯不亮,被测电源相正常.灯丝发红发暗光，触头烧毛熔丝断.22、检蛾灯监测封闭式三相电热器电阻丝烧断故障封闭三相电热器，电阻丝烧断监测.星形接法中性点，接地线间接睑灯.三相电阻丝正常，验灯一点也不亮。灯丝发红暗淡亮，一相电阻丝烧断.灯泡亮度达正常，两相电阻丝烧断.23、检验灯判别铮电与漏电设备外壳电笔测，定管发亮有电压.带电部位大地间，跨接验灯来判断.验灯不亮是电，灯亮不熄为漏电。三、有的放矢表测判1、正i使用万用表正确使用万用表，用前须熟悉表盘.两个等位调节器，轻轻旋动调零位.正确选择接线柱，红黑表笔插对孔。转换开关旋拨档，档位选择要正确.合理选择量程档，测量读数才精确.看准员程刻度线，垂视表面读数准。测量完毕拨表笔，开关旋于高压档.表内电池常检直，变质会漏电解液.用存仪表环境好，无振不潮磁场弱。2、正确运用万用表的欧姆档正确运用欧姆档，应知应会有八项。电池电压要富足，被测电路无电压。选择合适倍率档，针指刻度尺中段.每次更换倍率档，须重调节电阻零笔尖测点接触良，测物笔端手不碰。测量电路线通断，干欧以上量程档.判测二极管元件，倍率不同阻不同。测量变压器绕组，手若碰触感麻电。3、万用表测量电压时注意事项用万用表测电压，注意事项有八项。清楚表内阻大小，一定要有人监护。被测电路表并联，带电不能换量程.测量直流电压时，搞清电路正负极。测感抗电路电压，期间不能断电源。测试千伏高电压，须用专用表笔线.感应电对地电压，量程不同值差大.4、万用袤测田直流电流的方法用万用表测电流，开关拨至毫安档，确定电路正负极，表计串联电路中。选择较大量程档，减小对电路影响.5、直流法判别三相电动机定子绕组的首尾端三相电动机绕组，首尾直流法判断.万用表拨亳安档，直流电源干电池.一相绕组接仪表，另相绕组触电池。通电瞬间表针转，反转正极都是首.若不反转换接线，余相绕组同法判.6、利磁法判别三相电动机定子境组的首尾端运转过的电动机,首尾剌磁法判断.三相绕组出线头，作好标记后并联.万用表拨至安档，跨接并联公共点。慢慢转动电机轴，同时观看仪表针.指针无明显摆动，三首三尾各并连.指针向左右摆动,二首一尾并一端。一相绕组调换头，再用同法来测辨.直至表针不摆动，首尾分别并一端.7、环流法判别三相电动机定子绕组的首尾端运转过的电动机，首尾环流法判断,三相绕组出线头，互串接成三角形.万用表拨至安档，串接三相绕组中。均匀盘转电机轴，同时观看仪表针.指针基本不摆动，绕组首尾相连接.指针摆动幅度大，一相绕组头颠倒。两连接点两线头，都是首端和尾端.8、用万用表测判三相电动机转速三相电动机转速，运用万用表测判.打开电机接线盒，拆除接线柱连片.万用表接空安档，跨接任一相绕组。盘转转子转一周，观看指针摆几次.二板电机摆一次，同步转速三千整.四极电机摆两次，同步转速一千五。以此类推判转速，转速略低同步速.9、检测家庭装设接地保护线的接地电阻家庭装设接地线，测试接地电阻值.万用表拨电压档，干瓦电炉接相零.测得电炉端电压，第出工作电流值。电炉改接相地线，再测电炉端电压.两次遥电压误差，除以工作电流值.商数接地电阻值，约百分之五误差。10、识别低压交流电源的相线和中性线低压三相四线制，电源相线中性线.万用表拨电压档，量程交流二百五，一笔连接接地点，另笔触及电源线指针偏转弧度大，表笔触的是相线。表针不动略偏转，表笔触及中性线。11、测判晶体二极管极性和好坏测判二极管极性，万用表拨千欧档测得阻值小千欧，二极营正向电阻。黑笔接触菅正极,红笔接触管负极.测得阻值数万欧，二极管反向电阻。红笔触接管正极，黑笔触接管负极。判断二极管好坏，万用表拨干欧档.正反阻值相差大，数值越大越为好.正反阻值较接近，被测省子已失效。正反阻值均为零，管子两极间短路.正反阻值无穷大，管子内部已开路.12、检测高压硅堆的好坏检查硅堆之好坏，万用表拨电压档.硅堆万用表串联，跨接交流二百二.量程直流二百五，将硅堆正向接入。大于三十伏合格，表针不动有故障.量程交流二百五，读数二百二短路.表针不动读数零，硅堆内部已开路。13、测判电容器好坏微法容量电容器，测判好坏很简便.万用表拨千欧档，红黑表笔接两极。表针左右摆一次，幅度越大越良好.表针根本不摆动，被测电容内断路,表针到零不返回，被测电容已击穿。14、数字万用表蜂鸣器挡检测电解电容器质量电解电容器质量，数字万用表检测。开关拨到蜂鸣器，红黑笔触正负极。一阵短促蜂呜声，声停溢出符号显.抵呜器响时间长，电容器容量较大.若蜂鸣器一直响，被测电容器短路。若蜂呜器不发声，电容器内部断路。15、使用钳形电流表时应遵守的安全规程使用钳形电流表，安全规程要记牢.高压回谿上测试，必须由两人进行。被测导线的电位,不超钳表电压级.操作必须戴手套，站在绝缘台垫上。人体头部带电体，保持足够安全距。测量低压母线流，绝缘隔板加包护.绝缘不良或裸线，严禁使用钳表测.16、正确使用钳形电流表运用钳形电流表，型号规格选适当。展大国程上粗测，合理选择员程挡。钳口中央首导线，动静铁心吻合好.钳口套入导线后，带电不能换量程。钳形电流电压表，电流电压分别测。照明线路两根线，不宜同时入钳口.钳表每次测试完，量程拨至最大挡.17、钳形电流表测量三相三线电流的技巧运用钳形电流表，测三相三线电流.基尔盖夫一定率捐出测量一技巧。钳口套入一根线，读数该相电流值.钳口套入两根线，读数第三相电流。钳口套入三根线，负荷平衡读数零。18、钳形电流表测量交流小电流技巧运用钳形电流表，测量交流小电流.被测负载绝缘线，钳口铁心上绕圈。读数除以匝加一,则得真正电流值.19、检测星形连接三相电阻炉断相故障三相电阻炉断相，钳形电流表检测.两根相线电流值，均小于额定电流.一根相线电流零，该相电阻丝烧断。20、杳找低压配电线路短路接地故隙点低压配电线路长，短路接地点难查.故障相线串电炉，单控开关接电源.运用钳形电流表，线路逐段测电流。有无电流分界处，便是短路接地点.21、检测晶闸管整流装置晶闸管整流装运，钳形电流表检测.钳套阳极连接线，观看表头电流数.表头指示电流零，被测元件未工作。三相元件电流值，基本平衡属正常.电流严审不平衡，元件移相不一致.交流部分有故障，整流变压器缺相。22、测判用户跨相窃电用户单相电能表，计量偏少或不走。电能表处前或后，钳形电流表检测。钳套相线中性线，表头指示不为零.相线中性线各测，电流读数差别大.则判定跨相窃电，一相一地式偷电。23、使用绝缘电阻表测B绝缘时应遵守的安全规程使用绝缘电阻表，安全规程要遵守。测量高压设备时，必须由两人进行。被测设备全停电，并进行充分放电.测量线路绝缘时，应取得对方允许。双回路线都停电，禁止雷电时测是。带电设备附近测，人表位置选适当.保持足够安全距，注意监护防触电.24、正确使用绝缘电阻表使用绝缘电阻表，电压等级选适当。测前设备全停电，并进行充分放电。被测设备擦干净，表面清洁无污垢.防表位普选适当，远离电场和磁场,水平放置不倾斜，开路短路两试验。两色单芯软引线，互不缠绕绝缘好.接线端钮识别清，测道接线接正确。摇把摇动顺时针，转速逐渐达恒定。理测时间没定数,指针稳定记读数.25、使用绝缘电阻表检测应注意事项绝缘电阻表检测，八项注意要牢记.测试期间接线钮，千万不可用手摸.表头玻璃落灰尘，据测过程不能擦。测设备对地绝缘，接地端钮接外壳.摇测容性大设备，额定转速下脱离.检测电解电容器，接地端钮接正极。同台设备历次测，最好使用同只表.摇测设备绝缘时，记下测量时温度.不测百千欧电阻，更不宜作通表用。26、串接二极管阻止被测设备对绝缘电阻表放电绝缘电阻表端钮，串接晶体二极管。摇测容性大设备，阻止设备放电流。消除表针左右摆,确保读数看准确.测量完毕停摇转，仪表也不会损坏.27、提高绝缘电阻表端电压的方法低压绝缘电阻表，串联起来测绝缘。串联电压级总加，绝缘电阻读数和。28、电力变压器的绝缘吸收比变压器绝缘优劣，绝缘电阻表测判。常温二十度左右，由测量时开始计：十五秒时看读数,流逝秒时稳定值.两绝缘电阻比值，称谓绝缘吸收比.大于一点三良好，小于一点三受潮。29、快速测判低压电动机好坏低压电动机好坏，打开接线盒检测,绝缘电阻表摇测，绝缘最小兆欧值,三十五度基准八，每升十度除以二.每低十度便乘二，读数超过才为好.万用表拨堡安挡，电机星形连接法。表笔任接两相头，手盘转轴慢慢转.表针明显左右摆，三次测试结果同。被测电机是好的，否则电机不能用。30、绝缘电阻表测判高压硅堆的好坏高压硅堆的好坏，绝缘电阻表测判。线路接地两引线，接触硅堆两极端。殍测正反相电阻，阻值相差特大好.两次读值很接近，被测硅堆已失效。两次读数无穷大，硅堆内部已开路。两次读数接近零，硅堆内击穿短路。31、绝缘电阻表测判自镇流高压水银灯好坏高压水银灯好坏，千伏绝缘电阻表.线路接地两引线，连接灯头两极上.汞灯苦于较暗处，由慢渐快地摇测。读数不足半兆欧，泡内发出光量好.灯不发光读数零，汞灯内部有短路.表针指示无穷大，灯内有开路故障。32、绝缘电阻表检测日光灯管的质量测日光灯管质量，千伏绝缘电阻表。万用表拨电压挡，量程直流五百伏。殍表万用表并联，极性一致量电压.线路接地两引线，跨接灯管两端脚,额定转速时灯亮，不足三百伏正常。灯管稍微发亮光，三百伏以上衰老.灯管始终不闪亮，说明灯管已损坏.33、绝缘电阻表测判日光灯的启耀器好坏日光灯的启辉器，绝缘电阻表测判.线路接地两引线，连接启辉器两极。缓慢轻摇表手柄，完泡放电闪红光.被测启辉器良好，否则启辉器损坏。
