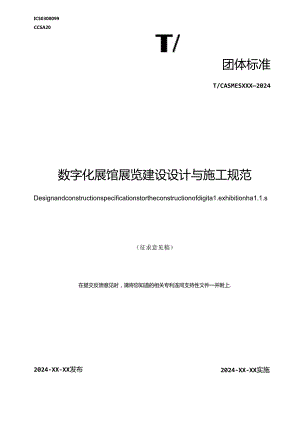

ICS0308099CCSA20团体标准T/CASMESXXX2024数字化展馆展览建设设计与施工规范Designandconstructionspecificationstortheconstructionofdigita1.exhibitionha1.1.s(征求意见稿)在提交反馈意见时,请将您知道的相关专利连同支持性文件一并附上.2024-XX-XX实施2024-XX-XX发布中国中小企业协会发布目次前言I范用2规范性引用文件3术语和定义4设计5基本要求36制造47安装调试68验收69运行管理7本文件按照GB,,T1.1-2020E标准化工作导则第1部分:标准化文件的结构和起草规则3的规定起草,请注意本文件的某些内容可能涉及专利-本文件的发布机构不承担识别专利的责任.木文件由山东丞群信息科技发展有限公司提出。木文件由中国中小企业协会归口。本文件起草单位:山东玳辉信息科技发展有限公司、XXX本文件主要起草人:XXX数字化展馆展览建设设计与施工规范1黄困本文件规定了数字化展馆屣览建设设计与罐工的术语和定义、设计、然本要求、制造、安装调试、脸收和运行管理相关内容,本文件适用于数字化展馆展览逑设设计与施工.2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款.其中,注日期的引用文件,仅该11期对应的版本适用于本文件;不注H期的引用文件,其最新版本(包括所有的修改单适用于沐文件。GIrr2893图形符号安全色和安全标志第1部分:安全标志和安全标记的设计原则GBH-4208外壳防护等级UP代码)GB6675.1玩具安全第I部分:基本规范GB8702电联环境控制限值GB.T9969工业产品使用说明第总则GB18871电离描射防护与幅射源安全基本标准GB22337社会生活坏境噪声排放标准(JB1130574机械安全安全防护的实施准则GB50222建筑内部装修设计防火规范GB50231机械设法安装工程施工及验收通用规范GB50354隹筑内部装修防火施工及验收规范3术语和定义下列术语和定义适用于本文件.a1数字化展馆digita1.pavi1.ions运用数字技术将展览内容、展品信息和交互体粉进行数字化早现,提供沉浸式、互动性的参观环境,实现展览的信息化、智能化和高效管理的现代化展示空间.az展览exhibit通过数字技术将展品和展览内容以数字化形式展示,提供互动性和沉浸式的参观体脸,使观众能够史直观'生动地了耨和感受展览内容.3.3展品exhibition数字化展馆科普功能实现的主要载体,经专门设计、制造的展教设符。a&展项CXhibi1.iOnitCm由个或若干相关展品组成,用于组合性地展示某些有美联的内容,4设计A1设计原则4.1.1科学性基于不同层次的观众的参观特点与科普猫求,应设置明确合理的展示目的与教育目标,展示内容科学、准确、严通,体现科学的本质.4.1.2 创新性应具有外观创新、科普理论创新或展示形式创新,突岐传统的设计形式,呈现出较为覆烈的视觉冲击粥,激发观众的兴理,促使观众更加全面和深入地了解展品展项,4.1.3 艺术性展品展项结构造型及色调与展示内容及展区整体设计风格应相格调,给人以自然、和谐、美的感受.4.1.4 互动性展品展项应互动性、鲤味性强,结构布局合理,造型设计美观.人机关系友好,观众通过互动悚作可获得直接经骁,引导观众体力、智力和情礴投入,促进深入思考。4.1.5 可彳钳应注乘展示知识体系的发展趋势和技术应用的岛新前沿,在保证展示功能和符合各项原则的前提下,合理选择材料、设备和工艺方法,做到技术可行、经济合理,4.1.6 安全性应遵循国家和行业的各种安全与环保标准和规范要求,遵循用电、防火和绿色环保等方面要求,全面考虑并消除展品展项存在的安全或患。4.1.7 可靠性应采用合理、可箱的技术和设备,降低展品展项故障率;采用模块化设计、通用零部件、合理配置易损备件等方式提商可维护性,同时注.演经济性要求。1设计流程4.1.8 2.1创意设计应通过文帐研究、需求调研、资就询查.对展品展项设计的主跑、目的、特色等进行分析定位.4.1.9 2.2概念设计在创意设计的基础上,应确定展品展项主感、内容和展示形式,编制展品展项总体框架.4.2.3 初步设计在叔父设计的基础上,应根据展晶展项内容和展示形式,设计展品展项实现方案和关键技术,4.2.4 2.4施工设计应铝合展品展项特点和安装要求,设计安装工艺和制定施工方案,4.2.5 2.5深化设计在初步设计和施工设计的耻础上,应对展品展项设计相关内容进行细化、修正或补充,完成展品展项全部设计.41设计成果4.3.1创意设计成果应包含展品展项初步效果图及必要的文字说明.4.3.2概念设计成果应包含展品展项的彩色效果图、鸟瞰图、平面布置图,清单(含展品展项原理说明)及项目投资估4.3.3初步设计成果应包含展品展项整体效果图、或点展品展项的局部放大效果图、所需的装备及主配件清单、施工装配图、原理说明书、创新性展品展项可行性文件及经第三方确认的概算.4.3.4施工设计成果应包含展品展项展厅整体及重点区域效果图、施工工艺图、施工方案及项目预算.4.3.5深化设计成果4.3.5.1机械设计及图纸应包括但不限于:机械设计说明:包含详细的机械设计方案、必要的机械设计计算、效果图等:结构与机械设计图纸:包含全套结构设计图纸及材料.设备、零部件明细表等:展仙机械图纸:包含目录、明细表、总装图、部装图、零件图等.4.3.5.2电控系统应包括但不限于;电控设计说明:包含硬件设计说明和软件设计说明;电气设计图纸:包含完整的整体布局图、系统图、原理图、接战图:材料、设符、元器件(包括印刷电路板型号)清单表等:软件:包含原始工程设计文件等.4.3.5.3多媒体及软件应包括但不限于:多媒体设计说明:包含多媒体梆本、软件需求分析报告、使用维护手册、评测用例及报告,:,:多媒体资料:包含动血人物、场景、器物、界面等动血源文件,剧本、分情头脚本等文犒.以及材质贴图的模型、图片、音视猱文件等成品文件和源文件:软件:包含可执行文件或安袋包、运行环境包.以及生成可执行文件的源文件.4.3.5.4图文版应包括但不照不:文稿:包含图文板的全部文字内容:设计文件:包含全套图文板的源文件、成品文件、原始素材图片及所用字体文件.4.3.5.5环境布展应包括但不限于: 设计说明:包含布展i殳计总体方案(含文字描述和三维效果图、灯光效果设计及灯光控制系统方案、系统设备总体用电联要求、选用材料及设备清单等): 技术图纸:包含全套结构设计、电气设计资料和展览形式设计资料; 布展效果图电子版:包含全部展品三维模型和泰材:-动画:包含第一视角的展区漫游、展品演示等.5恭本要求S1室内材料5.1.1 数字化展馆所用建筑材料和装脩材料应符合GB50325的规定.5.1.2 数字化展馆的展厅和人员通行区域的地面、楼面面层材料应耐磨、防滑.勺5采光、照明5.2.1除特殊要求的展厅外,数字化展馆应有自然聚光展厅的聚光系数标准宜符合GB50033的有关现定.5.2.2除展品的局部照明外,展厅及其他功能房间一般照明的照度假(E、统一眩光伯(UGR)和一收显色指数(RC,应符合GB50034的有关规定。5.2.3数字化展馆展厅内的展览区域的照明均匀度不应小于0.7,展厅内其他区域的照明均匀度不应小于0.5.5.2.4数字化展馆照明应选用节能灯具.*i1空气质量5.3.1数字化展馆室内应通风良好,展厅宜具有自然通风换气条件.5.3.2数字化展馆空内空气环境污奥物的控制应满足GB50325规定的11类标准,44保温、隔热5.4.1数字化展馆展厅的困护结构应根据当地气候条件采取保温、隔热的技术措施,并应符合GB50189的有关规定。5.4.2数字化展馆展厅的东、西朝向采用大面枳外窗、透明幕墙及屋顶采用大面枳透明顶棚时,直设&外部遮阳设施.S«声学环境5.5.1财产生较大噪声的展厅、展项设施及室外环境的噪声应采取隔声和域噪措施,展厅空场时背景噪声的允许噪声级(A声级)不宜大于55dB.5.5.2数字化展馆展厅室内装修宜果取吸声措施.5. 5.3对室内声音防量有较高要求的多功能展厅,应进行相应的声学设计.6制造A1要求5.1.1 应按照设计要求制作展M展项,见及I.5.1.2 供应商不限槐门修改设计图纸,确需变更的,应按照约定的变更程序进行.5.1.3 应彳j展品展项由要设备、元器件、大批玳材料等的合格证明。5.1.4 应按设计使用材料,确需变更的,应符合安全、环保和原设计质量要求,5.1.5 应提交相关检脸佐证材料.表1展览项目序号类别Jf1.1.1.1界称美普通触摸屏双W联动透明屏解Sf结合岐堵1.ED形能堵智俄限踪万象解长屏联动矩阵滑轨解雾群投诳滑动屏滑行杉段2装置美RHD交Ji装捏地卜综合首席体&装置手势互动装置旋钮互动装W地球仪互助装置MI世投影互动装置3AR类AR沙现文”系统AR透视险ARtME镜4VRSS游船VR漫游臼行车VRie湖53D类3DS>StW!aK3D数华沙ft¾3DMH泰统人数IW3DM次化系统序号类别Jfi1.1.1.ED操ItBD视版秀6互动类互动识冽裳互动绘回墙数字浜布互动魔环互动舲控+执接互动岫性+投影互动红外+投影互功无我同屏互动红外黑应“动系统地面互动投影远W无?与物体互动系统嗡绘互动墙7说戏类互动答阳规划D1.Y致绘成真乡人大屏互动城戏8全思类令忠3D像W人实时全£付输9其他类常双影院1.EDCRvE影尼数字沙盘沙盘+1.ED扉导览机器人数字书吧数据可现化人脸识别系统时效字鹰神专*讲逑A5检验6. 2.1外观检查6.2.1,1展品展项外观、尺寸、色彩应与设计相符,62.1.2展品展项外观不存在破损、表面朝横,边缘线条不流畅等问题,门、盖等的域隙值在约定范围内.6.2.1.3设备、部件和安全装捏的安袋正确、牢固,没有机械性损伤,焊缝顺员良好:电缆、导线连接牢固,标记准确清附,布线整齐:涂层完好,无锈蚀;馅牌清嘛、牢固.62.2安全检测6.2.2.1对涉及高温、高压、强电、易燃等的展M展顶,应设置相应的保护装置,并在醒目位置设置警示标识,警示标识设计应符合GBT2893的规定.62.2.2观众可接触的展品展顶部件,不质露山锐利边缘或锐利尖跳,以及其他可伤到手指、手低等身体部位的危险部件,安全防护应符合GB.T30574的规定.6.2.2.3展品展项材料应符合GB50222、GB50354的要求.大批玳使用的材料,防火等级应不低于B1.级,并提供由国家认可的检测机构或消防机构等开具的检测报告.6.2.2.4展品展项在潮湿环境或浸泡在水中的部件、设备应使用防水材料或提前进行防水、防彷、防腐处理,电气设;外壳防护应符合GBrT4208规定的防护等级,62.2.5展品展项完成组装后,涉及国家安全卫生相关标准要求的,应通过相应的检测,符合相关国家法律法规的质量安全要求.6.2.2.6儿童接触的展品展项应符合GB6675.1的要求-6.2.2.7展品展项运行时应避免产生有胃的气体、液体和固体废弃物。6.2,2,8展品展项运行时,电磁环境控制限制和电离辐射防护应符合GB8702.GB18871的要求。6.2.3性能测试6.2.3.1展品展项的机械和电器安全保护装说,在负荷状态下测试,应稳定可毒,符合设计娈求,6.2,3.2在模拟运行环境下,对应用软件的性髓进行检测,各种功能和页面应符合设计要求。6.2.3.3展品展项陶按照GB50231的要求.在空负荷的状态下连续运行测试.检查各部件.应无异常声音、振动、碰撞和发热,技术指标符合设计参数和GB50231的要求.6.2.3.4展品展项在满负荷状态下连续运行,测试操作和控制,其荷我见度和控制精度应符合设计参故的要求,各连接件配合良好,无异常.温开、摩擦和变形,多媒体与展品展项动作协调,湎足设计规定的性能指标。6 .2.3.5在规定的技术条件卜运行,测试展品展项的运行噪声,在正常工作情况卜的噪声应符合GB22337的要求.7安装调试7 1准备7.1.1确定展品展项安装地点应在数字化展馆指定的安装点位.7.1.2使用说明书应符合GB9969的规定.7.1.3 技术文件应包括完整的展品展项设计图、安装工艺图、总笠图等.7.1.4 制定完善的安装组线方案应包括安装进度计划、资源需求计划、施工准备工作计划、侦M控制、关键工艺等。7.1.5 1要求7.2.1展品展项安装的放线、就位、Ja正、调平等,应符合GB50231的要求.7.2.2展品展项安装的过程,应符合展品展项的工艺要求,并符合GB50231的要求,止确安装和调试各个零部件,满足设计和展示功能的要求.7.2.3展品展项安装过程中若涉及特种设备的安装.应经辖区特种设备行政管理部门批准后,按规定安笠.7.2.4展品展项安装后应按GB50231的要求和合I可文件的规定试运行,验证展品展项运行的稳定性和协调性。8验收ft1预验收8.1.1 展品展顶试运行时间宜不少于1个月,满足安全、正常展出要求.8.1.2 展品展项在预验收期间运行良好,工作稳定,达到展示效果,宜正式交付给数字化展馆。5正式验收8.2.1技术性能8.2.1.1展品展项的外观应与设计相符.8.2.1.2展品展项结构.功能与性能应与设计相符.8.2.1.3应对展品展JJ1.运行效果进行评测与确认.8.2.2技术资料8.2.2.1成核对展品展项及备砧、备件,耗材、维修专用工具等的详细清地.8.2.2.2成核对展品展项零部件与附件外形、仙牌、型号、功能、数fit等.8.2.2.3应核对以电脏为主体廷伸出的软件程序、源代码、系统备份、管理权限、多媒体文件等技术资料。8. 2.2.4应核对展品展项及其附件的设计、制造、安装调试、脸收等所涉及的资料,取点审查资料的完整性、其实性等.9运行管理Q1日常管理8.1.1 展品展项使用前应对数字化展馆工作人员进行展品展项的构造和Ki声、操作方法、安全保护、展教活动等方向的培训.8.1.2 展品展项使用应产格依照供应商提供的使用说明书.8.1.3 数字化展馆工作人员应引导观众文明参观,对有损展丛展项的行为及时进行劝阻.8.1.4 数字化展馆工作人员应定期开展安全培训与演练,确保展品展项使用安全和观众参观安全。5维护维修9. 2.1供检商应对数字化展出的维护维修人员进行培训,并负责展必展项政保期内的维护工作.9. 2.2应制定展品展底常现巡检计划、维护保养计划,9. 2.3在展品展项使用、维护中发现影响正常使用问题时,应对问IS或故障产取程度进行评估并拟定维蟋方案.9. 2.4展品展项闪故停用维接期间,应设置杼用维修提示标志和安全围挡设艇.可移动展品展项宜移至观众不能进入的专门区域进行维修.9. 2.5展品展顶维修完成后,应在重新屣出使用前进行功能和安全达标检测,。|更新改造9. 3.1当展品展顶遇到以下情况时宜考虑更新:一根据数字化展馆科普W业发展需要,展品展项表达的内容或互动方式需要进行适应性调整;依据广泛征集的观众意见,展品隈攻酒意度较低,9.3.2应定期对展品展项进行更新改造,主要包括3种方式: 单件展品展项研制或引进: 设立新展区: 对原有展区进行合并改造。9.3.3附设展览展品好年更新率宜不低F1.O%.04报废管理9. 4.1当展品展项遇到以下情况时宜考虑报废;一损坏造成的维修快用高于现有残伯:一核心零部件损坏无法替换:已不能通过维修实现其原有的展示功能或展示效果.9.4.2展从展顶I1.1.废前应进行残值及可修复性评估.。«档案管理9. 5.1展品展项档案存储和保管应根据档案我体的不同要求.选择符合要求的装具,对展品展项档案进行存储和保管.10. 5.2展品展项档案应包括但不限于; 基本信息档案:展品设ih制造、安装调试、脸收等相关技术资料; 日常管理记录:培训记录、展出记录、出借、归还记录等:一维护维修记录:维护记录、报蟋与维修记录等: 更新改造记录:更新、改造的过程与结聚资料等: 报废记录:报废过程与结果资料等。9.5.3档案保管期眼应与展从展项寿命周期一致C9.5.4数字化展馆宜建设展品展项信息化管理系统,鼓励纸质档案电子化,积极采用电子档案.
