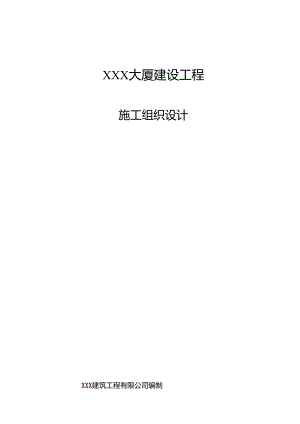

XXX大厦建设工程施工组织设计.docx

XXX大厦建设工程施工组织设计XXX建筑工程有限公司编制二OXX年XX月目录一.编制依据41 .招标文件42 .施工图纸43 .主要施工规范、规程44 .工程应用主要法规5二、工程概况51 .工程倚介52 .建筑设计概况53结构设计概况64专业概况二、施工部署91、施工工期安排92、施工机械计划113、劳动力需用量计划124、施工用电、水计划13三、主要旅工方法及技术方案131、测量放线施工方案132、土方开挖桩基施工方案163、防水工Sfi工方案214、钢筋工工方案225、模板施工方案306.硬施工方案387砌筑工程478屋面工程499门窗工程5010楼地面工程5111装修装饰工程55四、质量保证措施581成立项目创优领导小组582实行严格的质量否决制583开展全面质量管理59五、工期保证措施591安全防护措施602安全防护管理控制613临时用电技术措施614临时用电管理控制625机械安全技术措施627消防保卫管理措施648消防保卫管理控制649Jfi工现场管理措施6510施工现场管理控制6511环境保护管理措施6512环境保护管理控制6613环卫卫生措施6714环卫卫生管理控制67七、成品保护管理措施681成品保护责任及管理措施682现场材料保护责任683结构施工阶段的成品保护责任684装修、安装施工阶段的成品保护责任及管理措施68八、冬、雨期施工管理措施691雨期施工措施702冬期施工70九、降低成本管理措施72十、农民工资保障措施72附图1：网络进度计划73附图2：施工平面图74一.编制依据1 .招标文件*大厦工程建设工程招标文件（XXX建招备20x-12-90）2 .施工图纸*大厦工程施工图3 .主要施工规范、规程序号类别规程、规范编号1国家G地下防水工程施工痂量验收规范GB50208-20022国家6混凝土结构工程施工质量验收规范GB50201-20023国家修工程测量规范GB50206934国家K屋面工程施工质量规范3GB50207-20025国家E建筑地面工程施工质量验收规范GB50209-20026国家6建筑地基基础工程施工质量验收规范GB50202-20027国家G砌体工程施工历量验收规范3GB50203-20028国家$钢筋混凝土用热轧带肋钢筋GB1.499-989国家K电梯工程施工质量验收规范3GB50310-200210国家G电气装置安装工程施工质量验收规范3GB50303-200211国家6绐水排水及采暖工程施工质员验收规范GB50242-200212国家E建筑装饰工程施工质量验收规范GB50210-200113国家G弹性体改性沥青防水卷材GB18243-200014国家M通风与空调工程施工质量验收规范GB50243-200215行业E建筑机械安全使用技术规程3JGJ3320014 .工程应用主要法规序号标准名称编号1中华人民共和国建筑法2中华人民共和国环境保护法3建筑安全法规及文件汇编b二、工程概况1 .工程简介序号项目内容1工程名称XXX大展工程2工程地址3建设单位4设计单位5施工单位6质应目标合格2 .建筑设计概况序号项目内容工程性侦公共建筑I2总建筑面枳40515Itf地下部分8157m,地上部分32358m,3地上12层地下2层4建筑层高地下部分-1层/一2层3.9m4m地上部分首层4.35m标准层3.6m5建筑高度±0.00绝对标高1892.45m室内外高差0.45m檐高44.45m6外装修仿花岗石幕墙及铝合金装饰线条7防水工程地下SBS防水卷材屋面30厚挤塑聚笨板保湿，SBS防水展,40厚C25钢筋混凝土保护层3结构设计概况序号项目内容I结构形式基础筏板基础屋盖梁板结构主体全现浇框架楼梯板式2地质情况持力屋为U粉砂J3地基承载力特征为1.50KPa,修正后为296KPa.3现浇板基础坤”E地卜室外墙楼梯Ir地下一星五层Ca)C45C40CI5C45P8C45P8C30C25六层C45C45C40七层屋面C40C40C404抗震等级二级5钢筋类别一级钢6810二级钢12141618三级钢161820222528326钢筋接头类别基础地板1811m闪光对焊<18e绑扎堵柱梁18«In直螺纹<1811m绑扎搭接7二次结构空心（4专业概况序号分部内容1绐排水专业生活给水系统：给水系统分为二个区，三层及以卜由市政给水管网直接供水，四至十二层由变须无负压全自动增用水箱供水。采用不锈钢给水管，卡压式连接.DN65,采用承插焊接。埋地部分选用塑覆薄壁不锈钢管。生活热水系统：采用不锈钢给水管，卡压式连接。2DN65,采用承插焊接。埋地部分选用型覆薄壁不锈钢管。生活污水系统：采用污、唆水合流制，室内±0.00以上污废水重力自流排入室外污水管，地下室污废水采用潜水排污泵提升至室外污水管。污水管道：果用柔性接口排水铸铁管,橡胶圈密封,W型无承.不锈钢卡箍连接。与潜水泵连接的管道,均采用涂塑钢管，沟槽式或法兰连接，地下室外墙以外的埋地管采用给水铸铁管，水泥接口.空调机凝结水的废水管采用热浸镀锌钢管，丝扣连接。溢、泄水管采用镀锌钢管，丝扣或法兰连接，蒸汽管采用无缝钢管，丝接或焊接。雨水系统：屋而雨水采用内排水系统,屋面雨水经雨水斗和室内雨水管排至室外散水.室外地面雨水经雨水口,由室外雨水管汇集,排至市政雨水管。室内雨水立管和悬吊管采用镀锌钢管，沟槽式或法兰连接。消火栓系统：采用两路供水，满足室外消防用水要求。景观用水和河流，消防水池作消防备用水源。地下二层设500吨消防水池座，加压水泵二台，屋面设稳压泵两台，屋顶水箱间设18吨消防水箱一座。消火栓给水管道采用内外俄锌钢管，法丝或沟槽连接，自动喷水灭火系统：自动喷水系统为个供水区，平时管网压力由屋顶消防水箱和喷淋稳压泵维持,火灾时，喷头动作。自动喷水管采用热浸镀锌钢管，丝扣或沟槽式机械接口。2暖通专业通风系统：采用不燃烧材料制作，丑生间采用垂直排风竖井直通屋面，樗风软管接排风竖井安装防火岗70'C.通风管道及排风系统管道采用不燃型的无机玻璃钢风管制作。人防通风系统：平时采用机械式排风扑烟合用系统：战时设清洁式通风、过港式通风和隔绝防护三种通风方式。排烟风管采用镀锌钢板制作。防、排烟系统：楼梯间设机械防烟系统,内走道采用机械排烟系统，其他各层房间均采用自然排烟系统。楼梯间设正压送风系统。内走道采用机械排烟，消防前室设防烟系统。公共卫生间设排气扇。空调系统：空调系统不在该设计范围内，本设计只仅留空调用电量和冷媒竖井。3强电军业变配电系统：由供电部门专业设计，只预留变电站位设。低压配电系统：变电所供配电电缆线路均采用卜出线方式，密集暨铜母线采用上出线方式。变电所IOKV线路选用Zb-YJV-IOKV阻燃交联聚乙烯电缆。低压配电柜的馈电线路均采用交联阻燃电缆(ZBYJYTKY)沿电缆桥架敷设，其中引至消防设备的配电线路采用阻燃耐火电缆(ZBN-IKV)沿桥架敷设。照明系统：诵散走疏散楼梯设置应急疏散指示灯，应急灯设应急电池控制装置。所有灯具带外壳设置接地线“照明、动力配电支线采用阻燃聚乙烯绝缘铜芯线(ZBBV450/75OV)穿保护管敷设。防雷接地系统：采用TN-S系统，变压滞中性点工作接地、防雷接地、电气设备保护接地、消防控制室、等电位联结接地及其他功能接地合同一地体，利用建筑物基础做自然接地体，敷设40X4被锌扁钢做总等电位联结。消防控制室、弱电机房各自设专用接地线。4弱电专业消防报警系统：采用一级火灾报警控制系统，消防控制室设在层，设置烟感、温感探测器，每U设置手动报警按钮和紧急电话插孔。闭路电视监控系统：监控室与消防控制室共室，在大楼入口、各层电梯前室、楼梯入口处、电梯桥箱设置摄象机，监控线缆沿垂电管、桥架敷设至监控室。仃线电视系统：从室外有线电视网络引入电视电缆，通过预埋管、桥架敷设至大楼弱电机房，电视主干采用桥架沿弱电井敷设，安装电视插座处从弱电井里电视接线箱时引出。综合布线系统:-大楼总配线架设在一楼弱电机房，每层设巴分配线架，所有线架采用标准机柜安装，每层的语音，数据点由该配线架引出，主干用多膜光纤和大对数电缆，沿弱电桥架敷设，弱电桥架要求热浸锌或镀锌全封闭桥架，水平部分采用超五类非屏蔽双纹I1.线二、施工部署1、施工工期安排总则：根据招标文件要求和项目特点，通过合理配置人、财、物资源，经过科学组织和精心管理，为业主提供优质服务和优良的产品，同时为企业取得良好的经济效益和良好的综合社会效益，工期总体安排如下：计划开工日期20xx年3月20日.竣工日期：2009年9月IO日，总工期540天，比招标工期56()天缩短20天。基础上方、打桩50天基础垫层底板防水工程：30天地下结构工期：45天地上结构工期：135天装修工期：260天竣工验收：20天木着先地卜后地上，先外墙后内墙施工。先结构验收再作装修，装修工程按先屋顶后外摊，内装修由卜.而上的原则进行施工，分层分段进行结构验收，并及时完成设备管道安装，及时插入机装修，尽量减少工期，安排好各工序的衔接，尽量不用或少甩活，要抓紧收尾工作，并做好成品保护.总之，土建、水暖、电、动力、A.生及设备等各种工序之间要密切配合，合理安排，组织潦水施工，做到连续均衡生产。流水段划分依据工程的结构形式及工期的要求，本工程结构采取分流水段施工。底板及地下结构分为三个流水段淹工。主体结构分为四个流水段。待外墙防水施工完后，马上组织人力进行基础回填，基础回填与地上主体工穿插进行。不占用总体工期。地上主体结构工程175天,一个施工队2套结构施工班组定位包干作业,往后的装饰、建筑安装及外分包队伍的组织形式，基本按此方案组织定位跟班组预留预理施工作业，以确保主体结构施工的保质保量按期完成。为了保证按工期要求施工，主要措施是充分发挥机械作用，增加模板投入：实行工班段倒和多段小流水等。每次验收合格后立即插入装饰装修项目。对些出屋面的项目（如竖向立管，烟风道等）提前进行。以保证屋面工程在结构封顶后能眼利进行，为外墙装饰创造条件.总体施工顺序：土方护坡一地基验槽一基础底板施工（防水同步）一地卜.结构施工一地上结构施工一屋面一外装饰一内装饰（含专业安装、内装饰时地卜室提前进行）。施工进度计划表：（见附表）2、施工机械计划工程投入的主要施工机械设备情况表序号机械或设备名称型号规格数脑国别产地制造年份额定功率备注1塔吊GTZ65I82广西200175KW2混凝土地泵80型2长沙2001I1.OKW3外用电梯200型2天津200325KW4切断机400型2山东19995.5KW5弯曲机400型2山东19997.5KW6电焊机500型6重庆20012IKVA7电锯400型1武汉20037.5KW8电刨400型2武汉20035.5KW9蛙式打夯机HW-20型4安徽19992.2KW10插入振捣器50型4陕西20012.2KW11钢筋套丝机TQ3型4河北20005.5KW12钢筋调直机GT4型2山东19995.5KW投标人：（盖章）法定代表人或其委托代理人：（签字或盖章）日期：20xx年I月29日3、劳动力需用计划劳动力计划表工种地战基础阶段主体结构阶段装修阶段木工180150210钢筋工16015010磴工604010架工204040瓦工101050抹灰工1510100壮工502050电工203040水暧工102050焊工152020吊装工202010合计560510590注：I.投标人应所列格式提交包括分包人在内的估计劳动力计划表。2.本计划表是以每班八小时工作制为基础编制的。投标人：（盖章）法定代表人或其委托代理人：（签字或盖章）日期：20xx年1月29日4、施工用电、水计划用电量计算：电动机额定功率：P1.=512.IKWK1.=O.6电焊机额定容量：P2=126KVK2=0.6照明用电量：P3=11O×P1=51KWK3=0.8P=(P1×K1O,75+P2×K2+P3×K3)×1.1=(512.1X0.6/0.75+126X0.6+51×0.8)X1.1=578.7KW电流计算：I=P3U其中：1一总负荷电流P计算总负荷U-线电压，取380V=O.38KY1=578.7/(3X0.38)=507.6A选用1根4X185+1X95缈铜电缆和1根4×150+1.X75塑铜电缆共2根即可满足要求.用水量计划：采用施工、消防合一的供水方式，水源由场区内水源井供给。现场设一水箱，出口处设置高压水泵，通过DN1.OO的镀锌钢管提供临时用水水源。三、主要施工方法及技术方案1、测放线施工方案1.1、 测量准备：所有进入现场的测量器具须经检定周期的审定，与业主办理交接手续检核规划设计院定位桩、红线桩和水潴点：对测量人员进行技术交底：编制测控布身以及方案，测量数据并建立审报制度存档。1.2、 设备配置:仪器名称精度数量用途北京DJZ经纬仪2”1台主轴线的测量：坐标放样，楼层升高投线桩等。水准点传递、标高测域与抄平等轴线量测，放样丈量水准测量，腰线测量。南京DSZ3-24估读Imm1台50m钢尺1把铝合金平准尺2m2把1.3、 场区平面控制网建立：a：场区平面控制基准点的复测：首先根据业主提供的定位桩点、成果表进行眼标反真点实测，并要求闭合，误差符合规范要求。并经规划部门和监理笼核确认。b：场区平面控制网的布设：依据场地的实际情况，场地四周均可布设控制点。设置控制桩抽线.：楼西侧、北恻的控制点均引向临近围墙或建筑物上，并用墨斗弹垂直线，标上轴线数值。：根据建设单位提供的红线点，形成四边形进行控制。：根据测绘院提供的BMC高程控制点，向建筑物四周引测固定高程控制点，西恻设2个，北fW设2个，均为±0.000点（绝对标高1892.45b）.：水准点按四等水准测量要求施测.：所有控制点必须设专人保护，定期巡视，并且每月豆核一次，使用前必须进行校核。1.4、 轴线及谷控制线的放样。本工程主控轴线为：横轴：、轴，纵轴：、（D轴。：±0.000以下的基珈施工采用经纬仪方向线交会法来传递轴线，再按投测控制线引放其它细部施工控制线，引测投点误差不应超过±2m,轴线间误差不应超过±2mm,在向基坑内引测标高时，首先联测高程控制网点，以判断场区内水准点是否被碰动或水准仪精度是否有误差，经战测无误后，方可向基坑内引测所需的标高。：±0.000以下采用悬吊钢尺法将标高导入护坡桩上，I1.基坑四周不低于四点（每一个方向不低丁一点）。校核无误后方可引测其它控制标高点，必须两点以上后视且两后视点标高差在规定范围之内，：对于建筑物±0.000以上的轴线传递，不应采用经纬仪方向交点会法，而应采用正倒镜豆合投点法，并在建筑物首层设轴线控制点即内控制点，用铅锤法控制升高方向。：±0.000以上高程传递采用钢尺直接丈量法，每层高度上至少设两点以上水准点，两次导入误差必须符合规范要求,每届均采用首乂统一卷程点向上传递，不得逐展向上丈量，且层层校核。：各层平面放出的细部釉线，特别是柱、剪力墙的控制线必须校核无误，以便检查结构浇筑质量和以后的进一步施工。：室内装饰面施工时.，平面控制以结构施工控制线为依据,标高引测建筑+05m标高线，要求交圈闭合，误差在限差范围内.：外堵壁饰面施工时，以放样图为依据，以外门窗洞口、四大角上下贯通控制线为准，按照饰面材料规格弹出方格网控制线。1.5、 轴线及高程点放样程序:基础工程：测绘院提供控制点一引测施工控制轴线桩（定位线）一验线一土方开挖、护坡及标高控制一基坑标高抄测一验槽一碎垫层标高抄测一放槽边线砌保护墙T监理报验一底板防水及保护层一地下结构放线一监理报险一底板梁墙施工标高控制一地下结构：主体工程：顶板放线一监理报验一登向结构施工一建筑0.5m线标高抄测一标高报验一横向结构标高控制-横向结构施工一顶板放线。：二次结构及装饰工程：放二次结构位置线f砌二次结构f抄测建筑+05m线控制标高一其它项目施工。10.5、施工时的各项限差和侦量保证措施。为保证误差在允许限差以内，各种控制测量必须按£城市测量规范3（CJJ8-89）执行，操作按规范进行，各项限差必须达到下列要求：控制轴线，轴线间互差：20m"7000（相对误差）：20m±3e对于釉线小于±3mm。：各种结构控制线相对于轴线W±3mm.：标高小于±5mm。：垂直度必高W8mm,全卷1/1000且不大于3m.仪器各项限差符合同级别仪器限差要求.钢尺量距时,对悬空和倾斜测量应在满足限差要求的情况卜.考虑垂曲及顺斜改正.标高抄测时,采取独立施测两次法,其限差为±3e,所有抄测应以水准点为后视.垂直度观测：若采取吊垂球时应在无风的情况下，如仃风而不得不采取吊垂球时，可将垂球置于水桶内.用于细部测量的控制点或线必须经过检验.细部测量坚持由整体到局部的原则.有方格网的必须校正对角线.方向控制尽量使用距离较长的点.所有结构控制线必须清烧明确.2、土方开挖桩基施工方案1.1、 1施工部署：根据现场场地及施工安排，基坑四周均采用放坡，坡度为1：0.6,土方开挖采用机械开挖,人工配合清底。：上方开挖由西向东的行走方向开挖。采用二台WY160型反铲挖土机，15辆翻斗运土车。具体步骤如F：定位放线、验线一±方分步开挖一人工分步修整边坡一放基底边线f验槽一坑底找平修整。1.2、 施工工艺:：开挖前先放好坡顶线、坡底线，经豆测及聆收合格后开始开挖。：本工程槽深8.55米，局部II.35米。基坑开挖分两步进行，第一步挖深均为4m,第二步挖深4.35米。底部预留20cm±层人工清理。：第步先挖去面层渣土层及上层土层4m深，自北向南进行，挖土机挖土边坡1：0.50.6,由人工修坡,随挖土随修整边坡。：第一步挖土结束后开始第二步开挖。施工工艺同第一步.在开挖至距离坑底50Cm以内时，测量人员抄出50Cm水平线，在槽帮上钉水平标富小木楔，在基坑内抄若干个基准点，拉通线找平。：基槽挖土过程中应及时组织人员随着挖掘机的开挖进度及时挖除20Cm预留土体，用尺员好50Cm标准尺杆，随时校核基底标高。并在清理好的基底上放好槽边线。人工清运土体倒退进行，若手推车不得不在挖好的基底上行走时，必须垫好木板或厚铁皮,不得扰动基底±0:基坑开挖过程中应在旗坑四周各设2个边坡水平位移观测点，均设在坡顶棱角处。测站点距基坑20m以外，并用碎桩固定，桩顶设小钉。位移观测采用直线法。在开挖前进行一次观测，作为基准点数据。以后的观测结果与基准数据相比较，得出边坡水平位移量。基坑开挖过程中，每天观测两次：开挖结束边坡稳定后，七天观察次。边坡坡顶水平位置不得超过3%。基坑深度。：施工中对标准桩、观测点、管网加以保护.1.3、 土方回填工程:地卜.室堵体防水工程施工完以后，应及时进行土方回加，后浇带部分外墙外（W采用8011m厚、130Omm宽预制钢筋险板加以保护，填土前应将基坑底或地坪上的杂物清理干挣：肥槽回填前，必须清理到基础底面标高，将回落的松散垃圾，砂浆，石子等杂物清理干净。回填土如含水量偏高，可采用翻松，脱晒或均匀掺入干土等措施：如回填土的含水用偏低，可采用预先洒水涧湿等措施，回填上应分层铺摊。每层铺上厚度为200'25Qmm,每层铺摊后，随之耙平。回填上每层至少夯打三遍。打夯应一夯压半夯，夯夯相接，夯夯相连，纵横交叉。并且严禁采用水浇使土卜沉的所谓“水夯法”。深浅两基坑（槽）相连时，应先填夯深基础：填至浅基础坑相同的标高时,再与浅基础起填夯。如必须分别夯填时，交接处应填成阶梯形，梯形的高宽比般为1：2.上下层错缝距离不小于1.Om基槽（坑）回填应在相对两侧或四周同时进行。基础两他标高不可相差太多，以免把增挤歪：较长的管沟增，应采用内部加支推的措施，然后再在外侧回填土方。回填房心及管沟时，为防止管道中心线位移或损坏管道，应用人工先在管子两侧填土夯实。并由管道两侧同时进行，直至管顶0.5m以上时，在不损坏管道的情况下，方可采用蛙式打夯机夯式.在抹带接口处，防腐绝缘层或电缆周围，应回填细粒料.回填上每层填土夯实后，应按规范规定进行环刀取样，测出干上的质量密度；达到要求后，再进行卜一层的铺土。修整找平：填土全部完成后，应进行表面拉线找平，凡超过标准高程的地方，及时依线铲平：凡低于标准高程的地方，应补土务实。a）质量控制上方开挖工程质量验收标准项序检查项目允许偏差或允许值（mm）目号基坑基槽挖方场地平整管内地（路）面基层检验方法人机械主控项目1标局:>()±30+50-50-50水准仪检查2长度、宽度（由设计中心线向两边fi）+200-50>300-100+500-150+100经纬仪、用钢尺量3边坡设计要求观察或用坡度尺检查般项I1.1表面平整度2020502020用2m靠尺和楔形塞尺检查2基底士性设计要求观察或土样分析注：地（路）面基层的偏差只适用于直接在挖、城方上做地（路）面的基层。上方回填工程质量收收标准项目序号检杳项目允许偏差或允许值（mm）基坑基槽挖方场地平整管内地（路）面基层检验方法人工机械主抨项目1标高-50±30±50-50-50水准仪检查2分层压实系数0.9按规定方法般项目1回填上料设计要求取样检查或直观鉴别2分层厚度及含水量设计要求水准仪及抽样检查表面平整度2020502020用靠尺或水准仪2.4桩基工程施工:本工程地基局部处理采用长粼旋钻孔抗拔桩，成桩直径500mm,桩长20米，总数80根，其中3根试桩做抗拔试验，单桩竖向抗拔承载力为732KN。螺旋成孔琲度牧大，采用泥浆护钻孔灌注桩。有桩部分基础挖至即设计标高1米时进行钻孔桩施工，调制泥浆配合钻机成孔，河时控制孔底虚上厚度.为使桩施工，用5mm厚钢板预先制作钢护口，上面面板用100oX100O的钢板中心挖一直径500的孔，用钢板卷成直径500长1米的筒。下钢筋笼前将钢板护门放入孔内，再将预制好的钢筋笼慢慢放入孔内，并用挂勾调整钢筋笼高度，使其符合设计要求。桩混凝土设计强度为C25,采用混凝土输送泵进行浇筑，分层厚度以500为宜，使用振捣棒时注意不要振动钢筋和孔壁，严禁混凝土一次灌满，混凝土浇筑高度应高于设计高度350三待混凝土强度达到1.2Mpa后将顶部浮浆层剔除至设计标高。为不影响工期，3根试桩可采用C35早强型混凝土浇郁,福置同条件试块，特混凝土达到C25设计强度时即可进行拔桩试5短桩质量标准：混凝土桩不得有断桩、缩颈等质量问题，桩径容许偏差为一2On1.m,垂直度偏差为"】00,中心位移不大于100mnb且相邻两桩不得向一个方向偏移。桩施工时必须设专人进行记录，控制桩长度，量测孔深，对已施工完的桩除进行抗拔试验外，还应抽取不少于总数量30%的桩进行小应变动测。3、防水工程施工方案3.1 、材料准备：材料选用SBS-3e聚酯胎(T5C)合格品，产品应带有出厂合格证，防伪标识和随料出厂痂检单。材料不得交叉叠放。材料进场后由甲方、乙方和监理三方共同抽样送试验室第试，史试合格后才能使用.3.2 ：施工条件：施工面的水泥找平层应压实抹光，坚实平整，阴阳角呈圆形，以保证材料粘结牢固。:底板平面涂一遍冷底油，干燥8小时。：在垫层上砌筑240厚永久保护堵，墙的高度为防水底板厚度再加100i三,：在永久保护墙上用石灰砂浆接砌临时保护堵，墙而为30OnInb：在永久鼎上抹1：3水泥砂浆找平乂。3、施工方法：大面枳铺贴卷材之前，对阴阳角、管道根部以及变形缝等部位应做增强处理。方法是先按细部形状将卷材剪好，不要加热，在细部贴一下，视尺寸、形状合格后，再将卷材的底而用手持汽油喷灯炽烤，待其底面呈熔融状态，即可立即粘贴在细部基层上，并压实铺实.：在已处理好并干燥的基层表面，按照所选卷材的宽度留出搭接缝尺寸，将铺贴卷材的基准线弹好，以便按此基准线进行卷材铺贴施工。：大面积满贴采用“滚铺法”施工，先铺粘大面，后粘结搭接缝O:采用外防外贴法从底面转到立面铺贴的卷材,恰为有热熔胶的底面背对立墙基面.因此这部分卷材应使用狐丁橡胶改性沥青胶枯剂（5B5改性沥青配套材料）以冷粘法粘铺在立墙上，与这部分卷材衔接继续向上铺贴的卷材仍用热熔法铺贴。：地卜一室防水为两层SBS防水卷材，第二层卷材的搭接缝应与第一层的错开300Inm。卷材长边与短边的搭接宽度均为1.OOtnm,阴阳角附加层为100mnu：滚铺卷材时接缝部位必须溢出沥青热熔胶，并应随即刮封接口使接缝粘结严密。：铺贴后的卷材应平整、顺直、搭接尺寸正确，不得有扭曲.：底板防水施工完以后做50E厚细石混凝土保护层。（W墙、电梯井侧壁采用1：3水泥砂浆保护层。地卜.室外增采用50三厚聚苯板作为防水保护层时，应及时回填土夯实。：混凝土底板、墙的施工缝、后浇带均设300mm宽3mm厚钢板止水带。止水带中心线应与施工缝中心线重合，止水带应固定牢靠,平直，不得有扭曲现象.：穿墙钢套管，墙体对夹拉片均要在中间位置满焊止水环或止水片，不得湖焊，并做好防腐处理。4、钢筋工程施工方案4.1 ：材料要求：本工程采用一级钢一HPB235、二级钢一HRB335、和三级钢一HRB400.为避免:级钢和三级钢混沿，进场钢筋必须及时做好标识，钢筋进场后必须经爱试合格后方准使用。：钢筋的抗拉弼度实测值与屈服强度实测值的比值不应小于1.25：钢筋的屈服强度实测值与强度标准值的比值不应大于1.3。：钢筋进场应先进行外观检杳，钢筋表面不得有裂纹、结疤和折件。：钢筋进场后应从每批不同规格的钢筋中随机抽取2根钢筋，各取一长一短，进行材料身试,发试合格后方可使用。4.2 ：一般规定：所有钢筋的保护乂均采用不同规格的缈料垫块.：直径小于等于12三的钢筋采用22片铁丝绑扎，直径大于12mm的钢筋采用20#铁丝绑扎。铁丝的长度见下表:单位:mm钢筋直径6-810-1214-1618-202225286-815017019022025027029010-1219022025027029031014-1625027029031033018-202"31033035022330350370：码放原则：钢筋要按照施工平面布置图规定的位设码放：钢筋的码放要采取措施，尽量减少钢筋变形及锈蚀，钢筋码放高度不得超过1.2m,：钢筋码放处要在钢筋端部挂牌标识,钢筋按成品、半成品分类堆放，挂牌编号注明钢筋种类、规格牌号、使用部位及进场日期“加工成型的钢筋做“成型待验收”或“成型验收合格二：由10及10以下的XXX条钢筋在使用前要进行冷拉调直：钢筋切断：将同规格的钢筋根据不同的长度要求搭配，统筹排料，不得用短尺量长料防止产生累计误差：下料时先断长科，后断短料，诚少短头，然少损耗，钢筋断口要齐要平、不得有马蹄形翘曲和毛刺现彖.:钢筋弯曲:HpB235级钢筋末端应做180"弯钩，其弯弧内直径不得小于钢筋直径的2.5倍，弯钩的平直长度不应小于3d：当设计要求钢筋末端需做135'当钩时，HRB335级、HRIMOo级钢筋的当弧内直径不应小于钢筋直径的4倍，弯钩的平直长度应符合设计要求：钢筋做不大于90'时弯折时，弯折处的弯弧内直径不小于钢筋直径的5倍：本工程推筋I、II级钢筋均为13511的弯钩形式,其平直长度为IOd,且不小于75InmO纵向受拉钢筋的量小锚固长度1.aE执行下表:钢筋种类混凝十.强度等级C20C25C30C35I级钢筋35d30d25d25d11级钢筋45d40d35(130d川级dW2553d46d41d37d山级d>2558d51d45dI1.d纵向钢筋搭接长度为1.IE=IM1.aE.板内分部钢筋包括楼梯板,除注明外,分部筋直径间距见下表：（且满足受力钢筋面积的50%）受力钢筋直径。8-CIOC12-C142016分部筋直径间距C6a200C8a200C10a2004.3 、施工方法地下室底板地梁工程钢筋绑扎前在防水保护值上放出轴线，基础梁和门洞位置线，并标出底板钢筋以及墙柱插筋位置线，每根底板钢筋位置线用至少两根粉怎点来标识,底板及基础梁上筋绑扎完以后在其上（用红漆标点标识）放出柱、墙、门洞位苴线（控制插筋）。基础梁箍筋摆放线在对角主筋上标出。基础底板，地梁上铁钢筋在支座1/3范围内连接，卜.铁在距中1/3范围内搭接。各受力钢筋之间的接头位置应相互错开，在任一接头中心至长度为钢筋直径的35倍的区段范围内，有接头的受力钢筋截面面枳不得超过受力钢筋总面积的50%。底板下层钢筋（南北方向）钢筋放在下，（东西方向）的钢筋摆放在上：上层钢筋（南北方向）的钢筋摆放在上,东西方向的撰放在下。底板钢筋直径小丁等丁16M的采用绑扎搭接,直径大于16三的钢筋采用直螺纹机械连接.为了确保上层钢筋的标高和水平位置，同时考虑到钢筋由于自全和施工所产生的挠度变形，底板上层钢筋采用622钢筋制成的马馈支撑，支撑的间距小于等于1.5m布置。底板钢筋保护层厚度下部Mhnm,顶部35间，地梁钢筋保护层厚度为35mm,底板钢筋的弯钩，上排朝下，下持朝上。所有钢筋交错点均绑扎，且必须牢固。同一水平线上相邻绑扣呈八字形，朝向混凝土内侧，同一直线上相邻绑扣露头部分朝向正反交错。分层樗列的基础梁受力钢筋相邻两排钢筋之间垫以短纲筋，梁钢筋直径不应小于2511m和主筋直径。箍筋的接头沿受力方向错开设置，推筋转角与受力钢筋交叉点均应扎牢，绑扎箍筋时绑扣相互间应成八字形.QD板底后浇带处钢筋不断开，上下各附加一推12鸵OO（长MOOmD分布筋80200»（而地梁后浇带处钢筋不断开，上卜.各附加2小12,长度280OmnhQ3）地梁箍筋加密以施工图纸中原位标注为准。4.4柱钢筋:：施工工序：搭设柱筋支撞脚手架一套柱推筋一连接并绑扎竖向受力一画辨筋间距线一绑箍筋.：地卜.二层柱主筋不设接头，采用通长钢筋从基础底伸至上一层钢筋搭接位置。：柱纵向钢筋采用直螺纹机械连接，柱相邻纵向钢筋连接接头相互错开。在同一截面的钢筋接头面枳百分率不应大于50k：纵向钢筋搭接位置应距楼板而大于等于500口不小于柱截面长边边长，大于等于1/6所在楼层柱净高，相邻钢筋接头位置应错开500三I1.大于等于35d。：底乂柱箍筋加密区域应自基础梁顶面至不小于柱净高的1/3：中间乂推筋加密区域为梁高范困.梁底以及楼面上大于等于500且大于等于柱截面长边边长，大于等于1/6所在楼层柱净高范围。：顶层中间节点的柱纵向钢筋及顶层端节点的内侧柱纵向钢筋可用直线方式锚入顶层节点，其自梁底标高算起的锚固长度不应小于1.aE,且柱纵向钢筋应深至柱顶。当顶层节点处梁截面高度不足时，柱纵向钢筋应伸至柱顶并向节点内水平弯折：当柱顶有现浇板且板厚大于等T80三,混凝十强度不低C20时，柱纵向钢筋也可以向外弯折。弯折后的水平投影长度不应小于12d.：框架柱顶层端点处，可将柱外侧纵向钢筋的相应部分弯入梁内作梁上部纵向筋使用，其搭接长度大于等于1.51.aE,其中伸入梁内的外侧纵向钢筋截面面枳不宜小于外侧纵向钢筋全部截面面积的65,梁宽范用以外的柱外测纵向钢筋应沿节点顶部伸至柱内边，并向下弯折不小于8d后截断：当柱纵向钢筋位于柱顶第二层时，可不向下弯折.当有现浇板且板厚大等80mm,硅强度大于等C20时，梁宽范围以外的纵向钢筋可伸入现浇板内，其长度与伸入梁内的柱纵向钢筋相同。
