屋面钢筋工程技术交底.doc

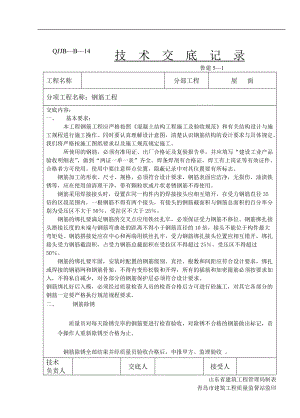

QJJBB14技 术 交 底 记 录 鲁建51工程名称分部工程屋面分项工程名称：钢筋工程交底内容：一、 基本要求：本工程钢筋工程应严格按照混凝土结构工程施工及验收规范和有关结构设计与施工规程进行施工操作。同时要认真理解设计意图，清楚认识钢筋结构的设计要求与具体规定。我们将严格按施工图纸要求以及施工规范规定施工。所使用的钢筋，必须有准用证、出厂合格证及复验报告单，并应填写“建设工业产品验收明细表”，做到“两证一单一表”齐全。焊条焊剂有合格证，焊工有上岗证等有效证件。合格者方可使用。使用中要注意焊点位置，隐蔽记录中对其位置要有所标志。钢筋加工的形状、尺寸、规格，必须符合设计要求，钢筋表面应洁净，无损伤、油渍铁锈等，应在使用前清理干净，带有颗粒状或片状老锈钢筋不得使用。钢筋采用焊接接头时，设置在同一构件内的焊接接头应相互错开，在受力钢筋直径35倍的区段范围内，一根钢筋不得有两个接头，有接头的钢筋截面积与钢筋总面积的百分率分别为受压区不大于50，受拉区不大于25。钢筋的绑扎要满足钢筋的交叉点应用铁丝扎牢，必须保证受力钢筋不移位。钢筋绑扎接头搭接长度的末端与钢筋弯曲处的距离不得小于钢筋直径的10倍，接头不能位于构件最大弯矩处。钢筋搭接处应在中心和两端用铁丝扎牢，受力钢筋绑扎接头位置应相互错开，绑扎接头受力钢筋截面积，占受力钢筋总截面积在受拉区不得超过25，受压区不得超过50。钢筋的绑扎要牢固，安装时配置的钢筋级别、直径、根数和间距应符合设计要求，绑扎或焊接的钢筋网和钢筋骨架，不得有变形松脱和开焊，所有的插筋和加密箍筋必须按要求加入，不得私自减少，对各部分的钢筋保护层必须符合设计要求。钢筋绑扎好后入模，必须经过质量检查人员的检查合格后方可进行砼施工，对其它各部分的钢筋一定要严格执行规范规程要求。二、 钢筋除锈质量员对每天除锈完毕的钢筋要进行检查验收，对除锈不合格的钢筋做出标记，责令操作人重新除锈至合格为止。钢筋除锈全部结束并经质量员验收合格后，申报甲方、监理验收 。技术负责人交底人接受人山东省建筑工程管理局制表青岛市建筑工程质量监督站监印QJJBB14技 术 交 底 记 录 鲁建51工程名称分部工程屋面分项工程名称：钢筋工程钢筋植筋本工程在屋面需进行钢筋植筋。植筋由专业施工队伍施工，严格按施工程序进行，植筋深度不小于15d。三、 钢筋加工1、受力钢筋的弯钩和弯折按下流规定施工2） HPB235级钢筋末端作180度弯钩，其弯弧内直径不小于钢筋直径的2.5倍，弯钩的3）当图纸要求钢筋末端作135度弯钩时，HRB335级弯弧内直径不小于钢筋直径的4倍，弯钩的弯后平直部分要符合设计要求；4）钢筋作不大于90度的弯钩时，弯折处的弯户内直径不小于钢筋直径的5倍；5、除焊接封闭环式箍筋外，钢筋拉钩末端应作弯钩，弯钩内直径不小于钢筋直径的4倍，弯购得弯后平直部分长度为钢筋直径的10倍；6、钢筋调直采用冷拉方法。HPB235级（圆钢）钢筋的冷拉率不大于4%。表1 钢筋加工的允许偏差 项目允许偏差（mm）受力钢筋顺长度方向全长的净尺寸+-10弯起钢筋的弯折位置+-20箍筋内净尺寸+-5四、 钢筋绑扎（一）钢筋绑扎应按下列要求进行：1. 钢筋绑扎前，应注意钢筋的搭接长度和锚固长度应符合设计及规范要求； 2. 梁、柱箍筋均做135度弯钩，弯钩直段长度不小于10d；3. 箍筋应与受力钢筋垂直设置，弯钩叠合处应沿受力钢筋错开放置；4. 钢筋保护层厚度应符合下列规定：梁柱为25MM且不小于受力钢筋直径； 五、 钢筋闪光对焊（一）材料要求钢筋具有出厂合格证，进场后经复验后符合安全规范要求 ，钢筋焊接部位清净，表面平整，无油污杂质。技术负责人交底人接受人山东省建筑工程管理局制表青岛市建筑工程质量监督站监印QJJBB14技 术 交 底 记 录 鲁建51工程名称分部工程屋面分项工程名称：钢筋工程（二）作业条件1、 焊机检修完好，对焊机容量、电压符合要求并符合安全规定。2、 操作人员经培训、考核并持证上岗。（三）施工操作工艺根据钢筋品种、直径和所用对焊机功率大小，选用连续闪光焊、预热闪光焊、闪光预热闪光焊等对焊工艺，对焊性差的钢筋对焊后采用通电热处理措施，以改善接头塑性。1.连续闪光焊 工艺过程包括：连续闪光和顶锻。施焊时先闭合一次电路，使两钢筋端面微接触，促使钢筋间隙中产生闪光，接着徐徐移动钢筋，使两端钢筋面仍保持轻微接触，形成连续闪光过程。当闪光达到规定程度后（烧平端面闪掉杂质热至熔化）。适用直径18mm以下的钢筋。（四）质量标准对焊钢筋接头的质量检验应分批进行外观检查和力学性能试验，在同一台班内、由同一焊工完成的300个同级别，同直径钢筋焊接头应为一批，当一同台班同焊接数量，应从每批中抽查10%且不得少于10个，力学性能试验应从每批接头中随机抽取6个试件做试验。（五）成品保护1. 焊接后焊接区防止骤冷以免发生脆裂，当气温较低时接头部位应适用保温材料覆盖。2. 钢筋对焊半成品按规格、型号分类堆放整齐。堆放场所应有遮盖防止雨淋而锈蚀。3. 运输对焊半成品时不能随意抛掷，以免钢筋变形安全措施应做好，雨天等情况应注意安全，同时机械有接地措施及机械有棚遮盖。六 钢筋植筋施工步骤 1钻孔2清孔3放置专用胶4密实并搅拌5、旋转插入钢筋6、界面处理技术负责人交底人接受人山东省建筑工程管理局制表青岛市建筑工程质量监督站监印QJJBB14技 术 交 底 记 录 鲁建51工程名称分部工程屋面分项工程名称：钢筋工程 要点： 1、筋应除去油污、锈蚀。2、孔内灰尘清除干净。3、专用胶置入孔内,用反时针搅拌杆，搅拌30秒钟以上，并上下5次以上。4、钢筋旋转插入，直至孔底，再轻轻敲击钢筋使胶与钢筋表面更密实。5、固化前，不得撞动钢筋。6、在混凝土构件下表面（即仰面锚固植筋时），在搅拌杆上装置块三夹板（板上开孔），以防搅拌时胶倒出，钢筋插入后，用速凝胶封口。7、种植钢筋深度要求,必达到15D8、种植钢筋完毕,由建筑工程技术监督部门出具抗拉拔检测报告。 要求：1、种植钢筋后进入固化期,在此期间不得进行有撞动固化行为的施工行为。2、固化期后(8小时)方可进行作业面施工。七 工程施工注意要点1. 保护层厚度的控制：所有钢筋都应按规定距离加设垫块，垫块采用定型塑料和水泥砂浆垫块，垫块的制作应用较高标号水泥砂浆，对双层筋应设马凳； 2. 对于穿柱节点，梁筋较密时，应仔细研究满足梁筋的锚固长度，定出绑扎顺序，严格控制钢筋标高，以保证后续工序标高不受影响；3. 钢筋的位置控制：施工中很容易造成钢筋的移位，严禁乱踏钢筋，在混凝土振捣过程中也应严格注意振捣棒不碰震钢筋；4. 钢筋的级别规格严格按设计要求采用，梁柱的钢筋不得随意变动，钢筋代换必须征得设计单位的同意；5. 各种钢筋及接头的拉伸弯曲试验必须按规定取样试验； 6. 墙柱拉结钢筋应严格按设计要求和标准图集预制；7. 各种预埋件、管件、孔洞都应按设计要求留置，并按设计要求绑扎加强筋。墙体构造柱钢筋按图纸和规范调置。技术负责人交底人接受人山东省建筑工程管理局制表青岛市建筑工程质量监督站监印
